2023 TOYOTA RAV4 Betriebsanleitungen (in German)

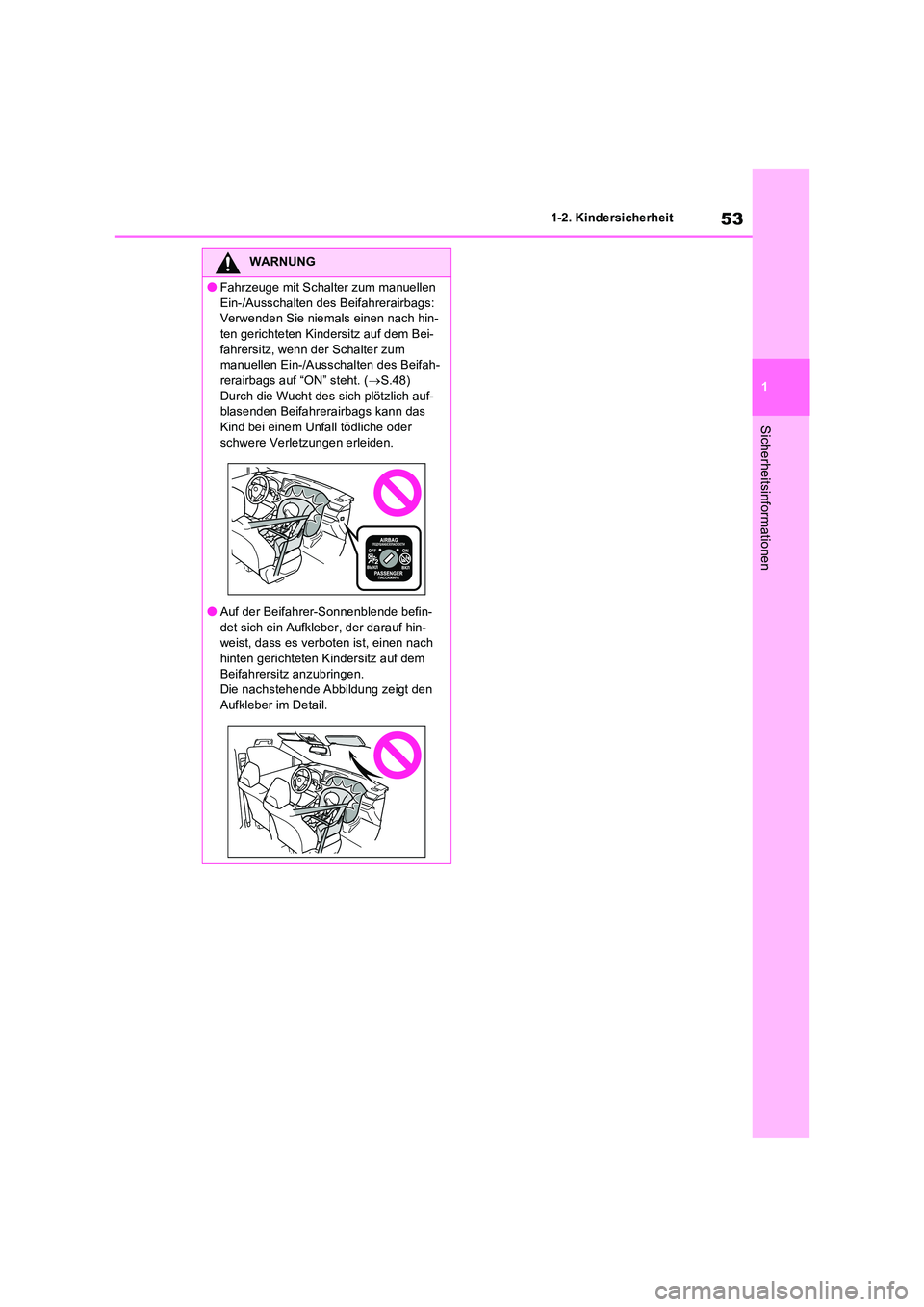

53
1
1-2. Kindersicherheit
Sicherheitsinformationen
WARNUNG
●Fahrzeuge mit Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags: Verwenden Sie niemals einen nach hin-ten gerichteten Kindersitz auf dem Bei-
fahrersitz, wenn der Schalter zum manuellen Ein-/Ausschalten des Beifah-rerairbags auf “ON” steht. ( S.48)
Durch die Wucht des sich plötzlich auf- blasenden Beifahrerairbags kann das Kind bei einem Unfall tödliche oder
schwere Verletzungen erleiden.
●Auf der Beifahrer-Sonnenblende befin-
det sich ein Aufkleber, der darauf hin- weist, dass es verboten ist, einen nach hinten gerichteten Kindersitz auf dem
Beifahrersitz anzubringen. Die nachstehende Abbildung zeigt den Aufkleber im Detail.

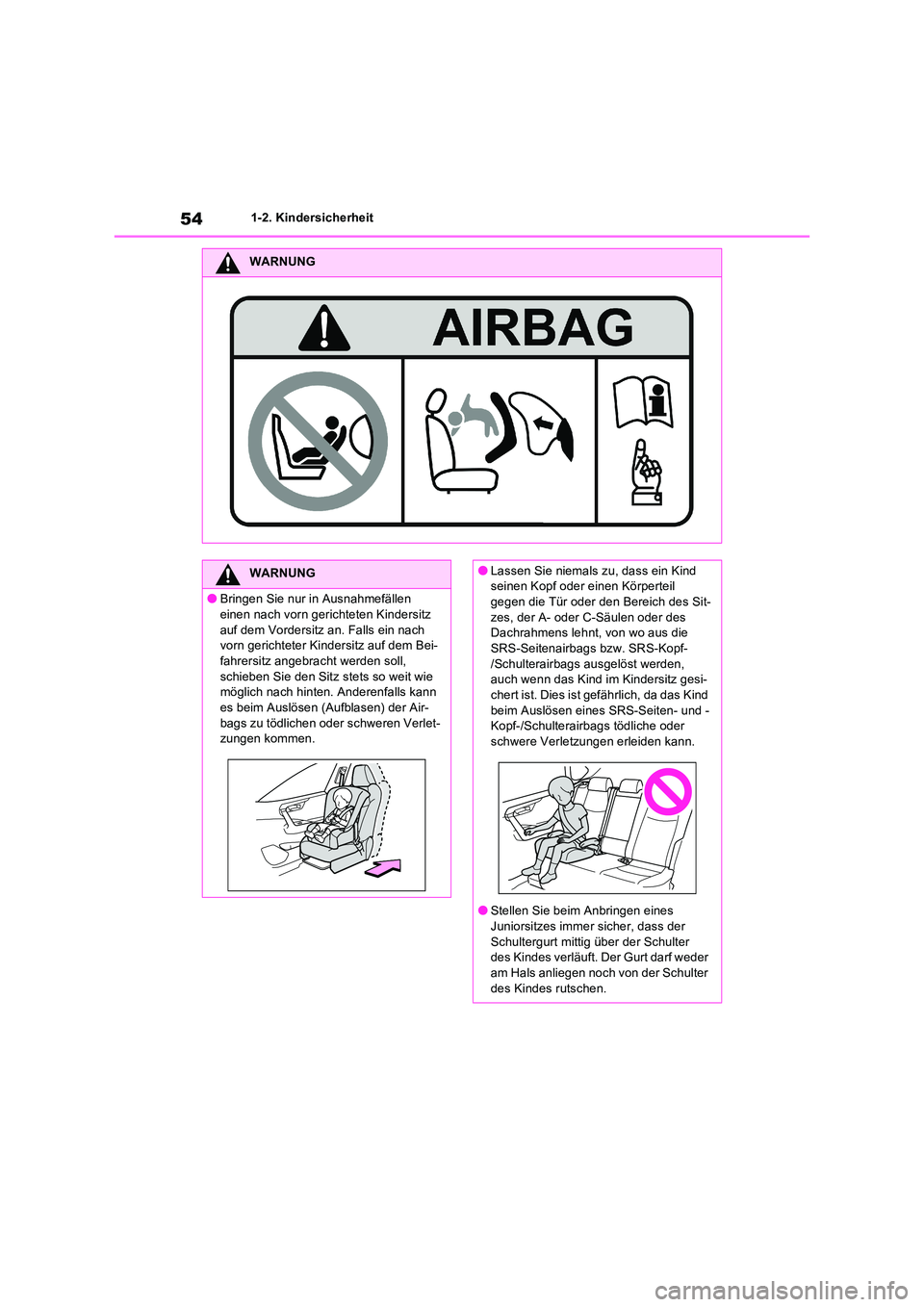

541-2. Kindersicherheit
WARNUNG
WARNUNG
●Bringen Sie nur in Ausnahmefällen
einen nach vorn gerichteten Kindersitz auf dem Vordersitz an. Falls ein nach vorn gerichteter Kindersitz auf dem Bei-
fahrersitz angebracht werden soll, schieben Sie den Sitz stets so weit wie möglich nach hinten. Anderenfalls kann
es beim Auslösen (Aufblasen) der Air- bags zu tödlichen oder schweren Verlet-zungen kommen.
●Lassen Sie niemals zu, dass ein Kind seinen Kopf oder einen Körperteil
gegen die Tür oder den Bereich des Sit- zes, der A- oder C-Säulen oder des Dachrahmens lehnt, von wo aus die
SRS-Seitenairbags bzw. SRS-Kopf- /Schulterairbags ausgelöst werden, auch wenn das Kind im Kindersitz gesi-
chert ist. Dies ist gefährlich, da das Kind beim Auslösen eines SRS-Seiten- und -Kopf-/Schulterairbags tödliche oder
schwere Verletzungen erleiden kann.
●Stellen Sie beim Anbringen eines
Juniorsitzes immer sicher, dass der Schultergurt mittig über der Schulter des Kindes verläuft. Der Gurt darf weder
am Hals anliegen noch von der Schulter des Kindes rutschen.

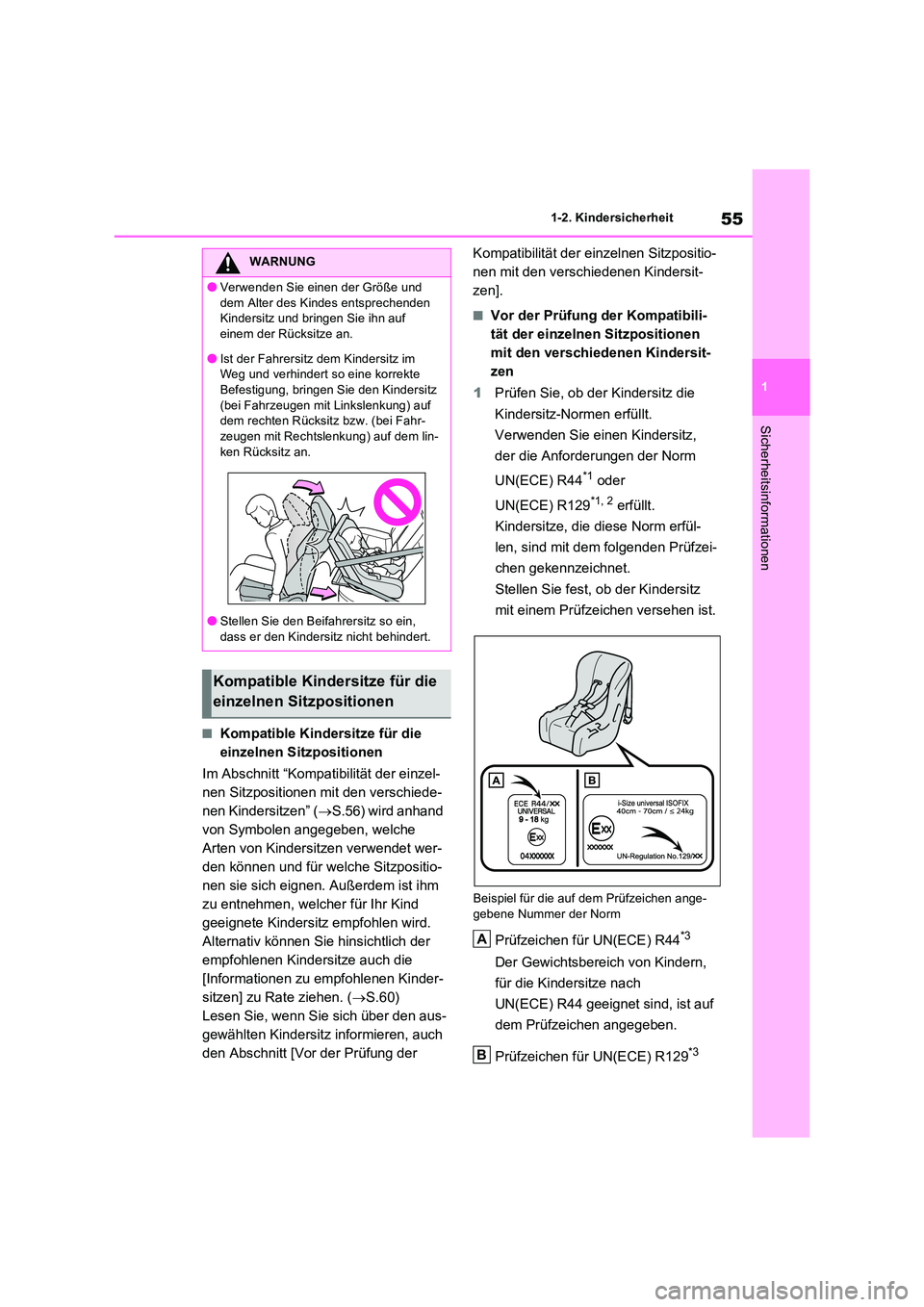

55
1
1-2. Kindersicherheit
Sicherheitsinformationen
■Kompatible Kindersitze für die
einzelnen Sitzpositionen
Im Abschnitt “Kompatibilität der einzel-
nen Sitzpositionen mit den verschiede-
nen Kindersitzen” ( S.56) wird anhand
von Symbolen angegeben, welche
Arten von Kindersitzen verwendet wer-
den können und für welche Sitzpositio-
nen sie sich eignen. Außerdem ist ihm
zu entnehmen, welcher für Ihr Kind
geeignete Kindersitz empfohlen wird.
Alternativ können Sie hinsichtlich der
empfohlenen Kindersitze auch die
[Informationen zu empfohlenen Kinder-
sitzen] zu Rate ziehen. ( S.60)
Lesen Sie, wenn Sie sich über den aus-
gewählten Kindersitz informieren, auch
den Abschnitt [Vor der Prüfung der
Kompatibilität der einzelnen Sitzpositio-
nen mit den verschiedenen Kindersit-
zen].
■Vor der Prüfung der Kompatibili-
tät der einzelnen Sitzpositionen
mit den verschiedenen Kindersit-
zen
1 Prüfen Sie, ob der Kindersitz die
Kindersitz-Normen erfüllt.
Verwenden Sie einen Kindersitz,
der die Anforderungen der Norm
UN(ECE) R44*1 oder
UN(ECE) R129*1, 2 erfüllt.
Kindersitze, die diese Norm erfül-
len, sind mit dem folgenden Prüfzei-
chen gekennzeichnet.
Stellen Sie fest, ob der Kindersitz
mit einem Prüfzeichen versehen ist.
Beispiel für die auf dem Prüfzeichen ange-
gebene Nummer der Norm
Prüfzeichen für UN(ECE) R44*3
Der Gewichtsbereich von Kindern,
für die Kindersitze nach
UN(ECE) R44 geeignet sind, ist auf
dem Prüfzeichen angegeben.
Prüfzeichen für UN(ECE) R129*3
WARNUNG
●Verwenden Sie einen der Größe und
dem Alter des Kindes entsprechenden Kindersitz und bringen Sie ihn auf einem der Rücksitze an.
●Ist der Fahrersitz dem Kindersitz im Weg und verhindert so eine korrekte Befestigung, bringen Sie den Kindersitz
(bei Fahrzeugen mit Linkslenkung) auf dem rechten Rücksitz bzw. (bei Fahr-zeugen mit Rechtslenkung) auf dem lin-
ken Rücksitz an.
●Stellen Sie den Beifahrersitz so ein,
dass er den Kindersitz nicht behindert.
Kompatible Kindersitze für die
einzelnen Sitzpositionen
A
B

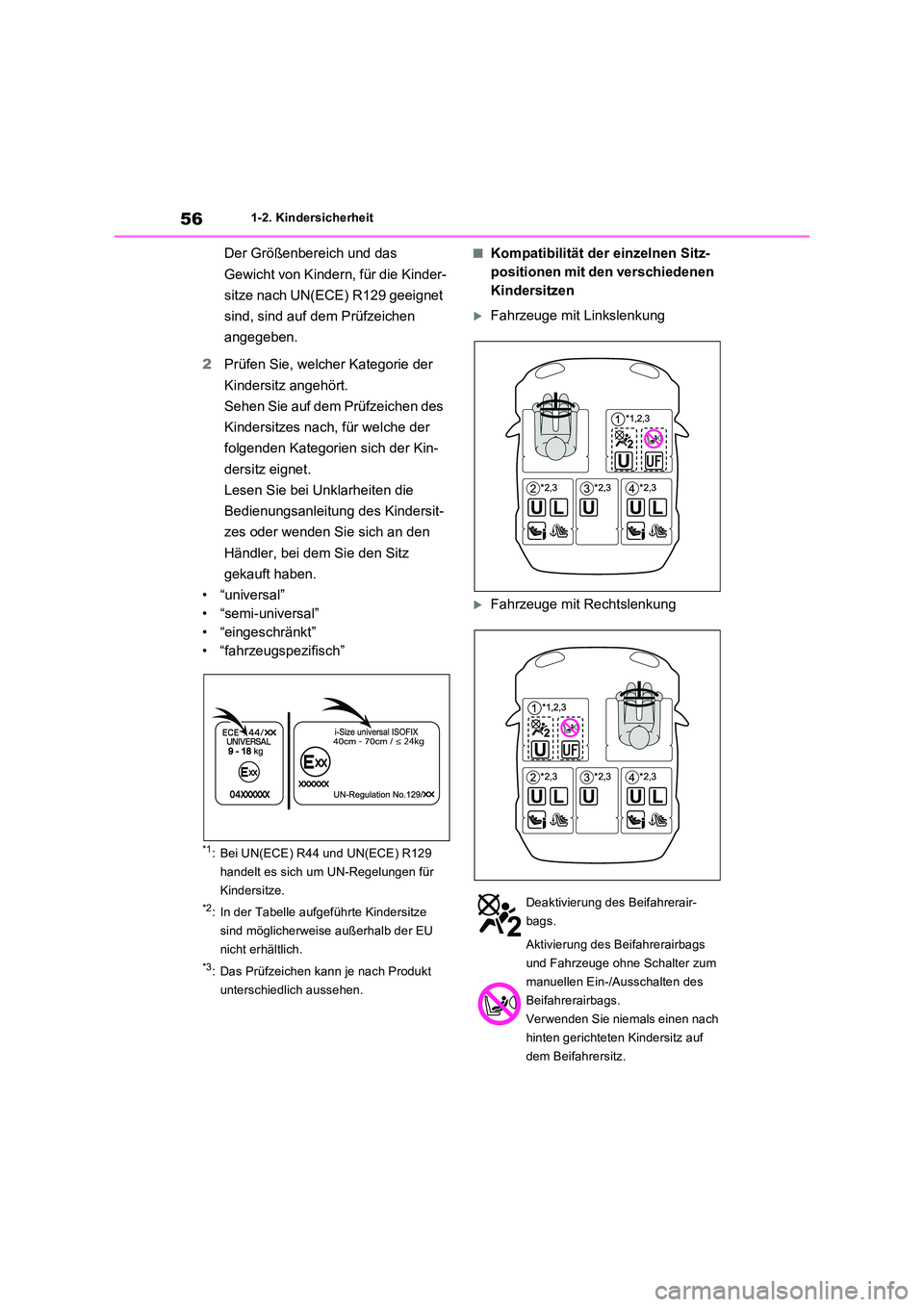

561-2. Kindersicherheit
Der Größenbereich und das
Gewicht von Kindern, für die Kinder-
sitze nach UN(ECE) R129 geeignet
sind, sind auf dem Prüfzeichen
angegeben.
2 Prüfen Sie, welcher Kategorie der
Kindersitz angehört.
Sehen Sie auf dem Prüfzeichen des
Kindersitzes nach, für welche der
folgenden Kategorien sich der Kin-
dersitz eignet.
Lesen Sie bei Unklarheiten die
Bedienungsanleitung des Kindersit-
zes oder wenden Sie sich an den
Händler, bei dem Sie den Sitz
gekauft haben.
• “universal”
• “semi-universal”
• “eingeschränkt”
• “fahrzeugspezifisch”
*1: Bei UN(ECE) R44 und UN(ECE) R129
handelt es sich um UN-Regelungen für
Kindersitze.
*2: In der Tabelle aufgeführte Kindersitze
sind möglicherweise außerhalb der EU
nicht erhältlich.
*3: Das Prüfzeichen kann je nach Produkt
unterschiedlich aussehen.
■Kompatibilität der einzelnen Sitz-
positionen mit den verschiedenen
Kindersitzen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Deaktivierung des Beifahrerair-
bags.
Aktivierung des Beifahrerairbags
und Fahrzeuge ohne Schalter zum
manuellen Ein-/Ausschalten des
Beifahrerairbags.
Verwenden Sie niemals einen nach
hinten gerichteten Kindersitz auf
dem Beifahrersitz.

57
1
1-2. Kindersicherheit
Sicherheitsinformationen

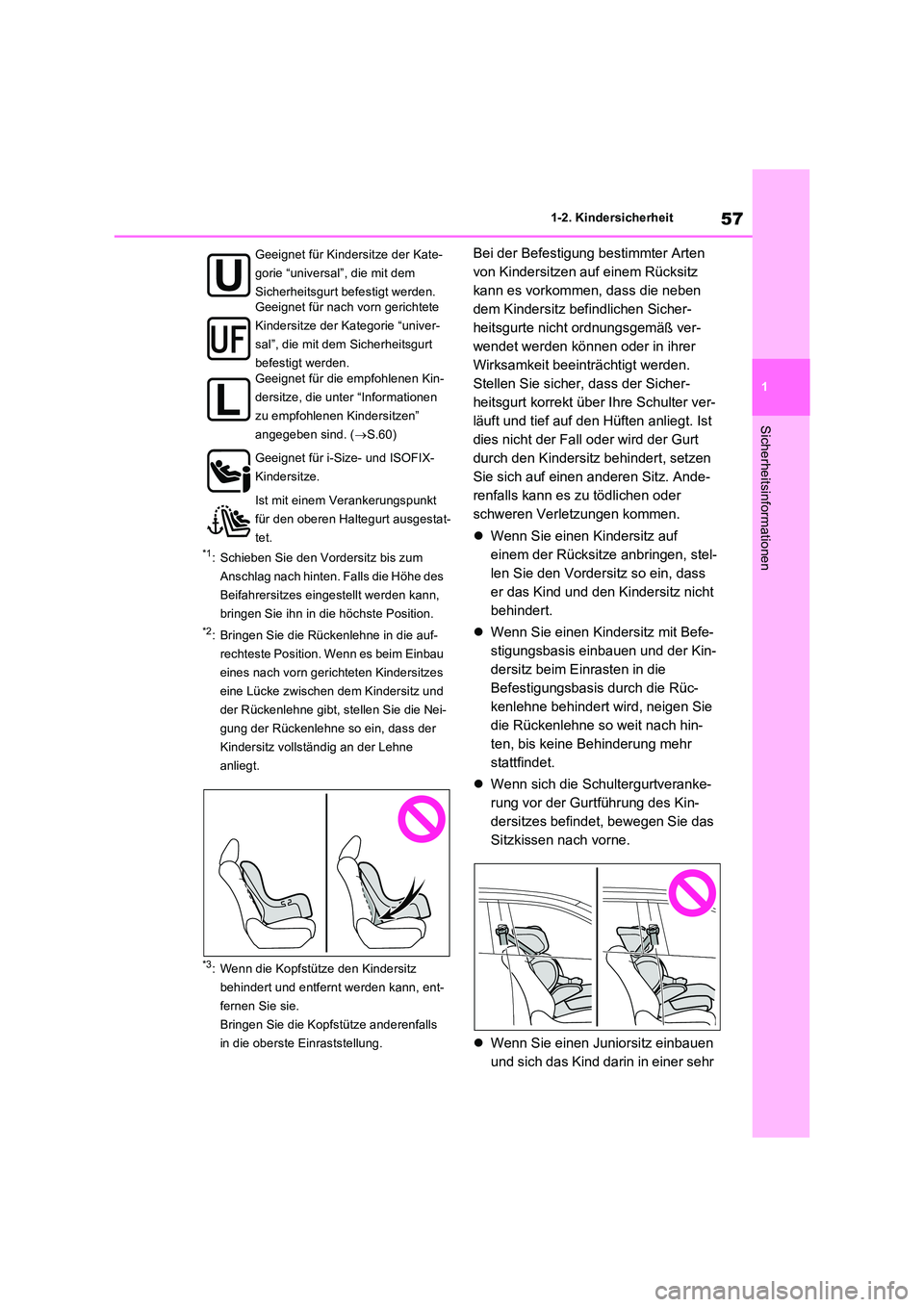

*1: Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die Höhe des
Beifahrersitzes eingestellt werden kann,
bringen Sie ihn in die höchste Position.
*2: Bringen Sie die Rückenlehne in die auf-
rechteste Position. Wenn es beim Einbau
eines nach vorn gerichteten Kindersitzes
eine Lücke zwischen dem Kindersitz und
der Rückenlehne gibt, stellen Sie die Nei-
gung der Rückenlehne so ein, dass der
Kindersitz vollständig an der Lehne
anliegt.
*3: Wenn die Kopfstütze den Kindersitz
behindert und entfernt werden kann, ent-
fernen Sie sie.
Bringen Sie die Kopfstütze anderenfalls
in die oberste Einraststellung.
Bei der Befestigung bestimmter Arten
von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben
dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß ver-
wendet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden.
Stellen Sie sicher, dass der Sicher-
heitsgurt korrekt über Ihre Schulter ver-
läuft und tief auf den Hüften anliegt. Ist
dies nicht der Fall oder wird der Gurt
durch den Kindersitz behindert, setzen
Sie sich auf einen anderen Sitz. Ande-
renfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
 Wenn Sie einen Kindersitz auf
einem der Rücksitze anbringen, stel-
len Sie den Vordersitz so ein, dass
er das Kind und den Kindersitz nicht
behindert.
 Wenn Sie einen Kindersitz mit Befe-
stigungsbasis einbauen und der Kin-
dersitz beim Einrasten in die
Befestigungsbasis durch die Rüc-
kenlehne behindert wird, neigen Sie
die Rückenlehne so weit nach hin-
ten, bis keine Behinderung mehr
stattfindet.
 Wenn sich die Schultergurtveranke-
rung vor der Gurtführung des Kin-
dersitzes befindet, bewegen Sie das
Sitzkissen nach vorne.
 Wenn Sie einen Juniorsitz einbauen
und sich das Kind darin in einer sehr
Geeignet für Kindersitze der Kate-
gorie “universal”, die mit dem
Sicherheitsgurt befestigt werden. Geeignet für nach vorn gerichtete
Kindersitze der Kategorie “univer-
sal”, die mit dem Sicherheitsgurt
befestigt werden.
Geeignet für die empfohlenen Kin-
dersitze, die unter “Informationen
zu empfohlenen Kindersitzen”
angegeben sind. ( S.60)
Geeignet für i-Size- und ISOFIX-
Kindersitze.
Ist mit einem Verankerungspunkt
für den oberen Haltegurt ausgestat-
tet.

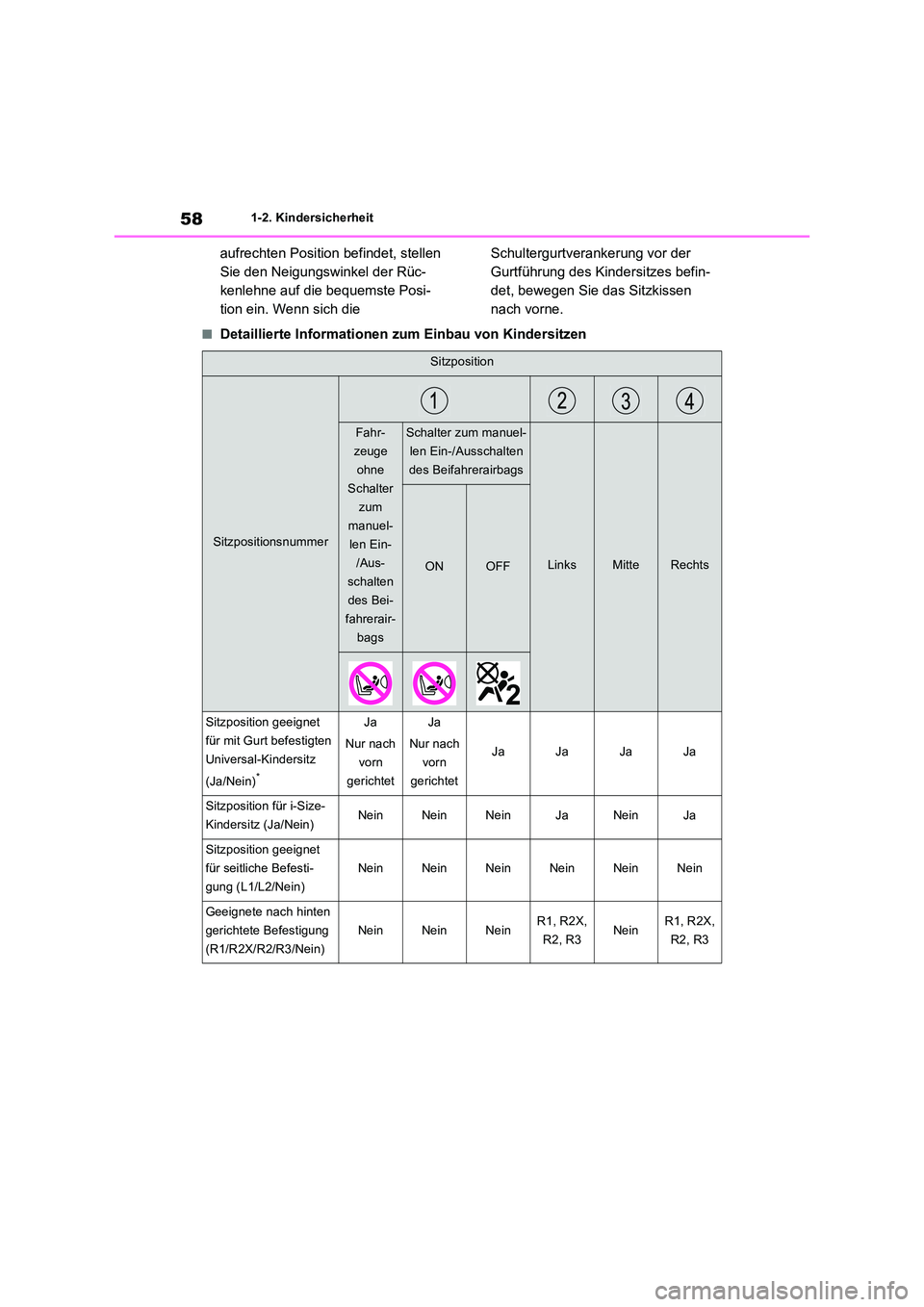

581-2. Kindersicherheit
aufrechten Position befindet, stellen
Sie den Neigungswinkel der Rüc-
kenlehne auf die bequemste Posi-
tion ein. Wenn sich die
Schultergurtverankerung vor der
Gurtführung des Kindersitzes befin-
det, bewegen Sie das Sitzkissen
nach vorne.
■Detaillierte Informationen zum Einbau von Kindersitzen
Sitzposition
Sitzpositionsnummer
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
LinksMitteRechtsONOFF
Sitzposition geeignet
für mit Gurt befestigten
Universal-Kindersitz
(Ja/Nein)*
Ja
Nur nach
vorn
gerichtet
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
Sitzposition für i-Size-
Kindersitz (Ja/Nein)NeinNeinNeinJaNeinJa
Sitzposition geeignet
für seitliche Befesti-
gung (L1/L2/Nein)
NeinNeinNeinNeinNeinNein
Geeignete nach hinten
gerichtete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3

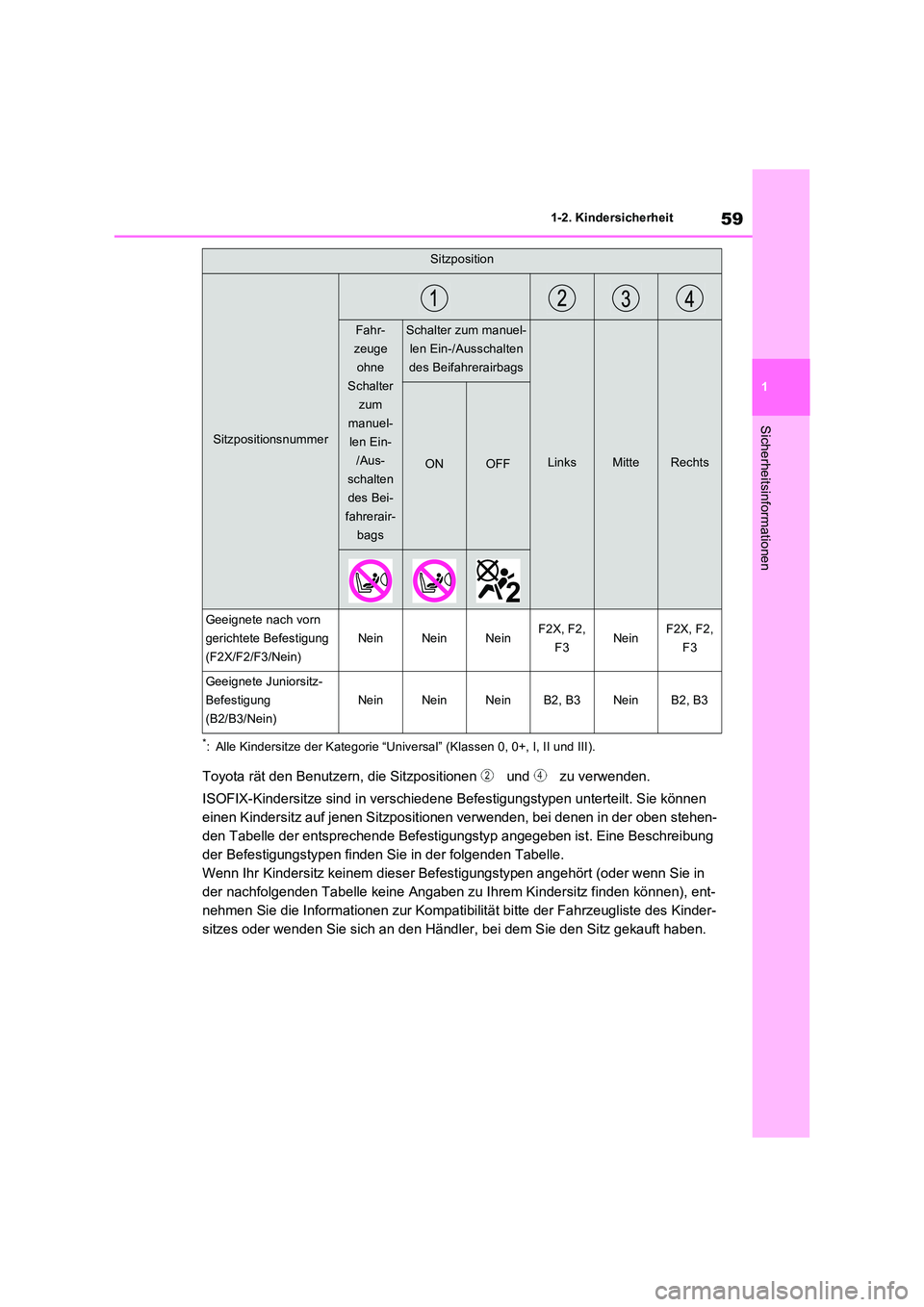

59
1
1-2. Kindersicherheit
Sicherheitsinformationen
*: Alle Kindersitze der Kategorie “Universal” (Klassen 0, 0+, I, II und III).
Toyota rät den Benutzern, die Sitzpositionen und zu verwenden.
ISOFIX-Kindersitze sind in verschiedene Befestigungstypen unterteilt. Sie können
einen Kindersitz auf jenen Sitzpositionen verwenden, bei denen in der oben stehen-
den Tabelle der entsprechende Befestigungstyp angegeben ist. Eine Beschreibung
der Befestigungstypen finden Sie in der folgenden Tabelle.
Wenn Ihr Kindersitz keinem dieser Befestigungstypen angehört (oder wenn Sie in
der nachfolgenden Tabelle keine Angaben zu Ihrem Kindersitz finden können), ent-
nehmen Sie die Informationen zur Kompatibilität bitte der Fahrzeugliste des Kinder-
sitzes oder wenden Sie sich an den Händler, bei dem Sie den Sitz gekauft haben.
Geeignete nach vorn
gerichtete Befestigung
(F2X/F2/F3/Nein)
NeinNeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-
Befestigung
(B2/B3/Nein)
NeinNeinNeinB2, B3NeinB2, B3
Sitzposition
Sitzpositionsnummer
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
LinksMitteRechtsONOFF

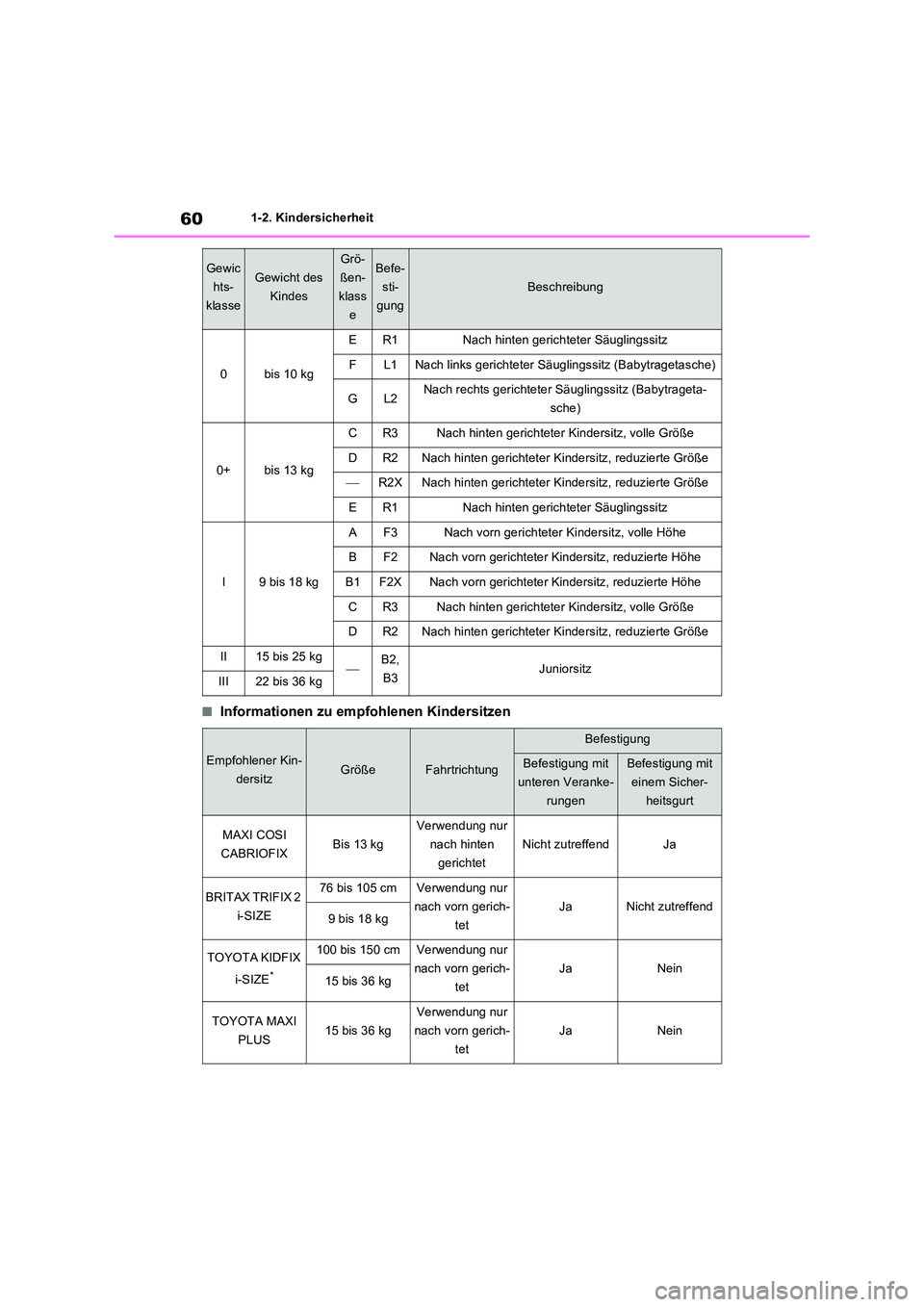

601-2. Kindersicherheit
■Informationen zu empfohlenen Kindersitzen
Gewic
hts-
klasse
Gewicht des
Kindes
Grö-
ßen-
klass
e
Befe-
sti-
gung
Beschreibung
0bis 10 kg
ER1Nach hinten gerichteter Säuglingssitz
FL1Nach links gerichteter Säuglingssitz (Babytragetasche)
GL2Nach rechts gerichteter Säuglingssitz (Babytrageta-
sche)
0+bis 13 kg
CR3Nach hinten gerichteter Kindersitz, volle Größe
DR2Nach hinten gerichteter Ki ndersitz, reduzierte Größe
R2XNach hinten gerichteter Kindersitz, reduzierte Größe
ER1Nach hinten gerichteter Säuglingssitz
I9 bis 18 kg
AF3Nach vorn gerichteter Kindersitz, volle Höhe
BF2Nach vorn gerichteter Kindersitz, reduzierte Höhe
B1F2XNach vorn gerichteter Kindersitz, reduzierte Höhe
CR3Nach hinten gerichteter Kindersitz, volle Größe
DR2Nach hinten gerichteter Kindersitz, reduzierte Größe
II15 bis 25 kgB2,
B3JuniorsitzIII22 bis 36 kg
Empfohlener Kin-
dersitzGrößeFahrtrichtung
Befestigung
Befestigung mit
unteren Veranke-
rungen
Befestigung mit
einem Sicher-
heitsgurt
MAXI COSI
CABRIOFIXBis 13 kg
Verwendung nur
nach hinten
gerichtet
Nicht zutreffendJa
BRITAX TRIFIX 2
i-SIZE
76 bis 105 cmVerwendung nur
nach vorn gerich-
tet
JaNicht zutreffend9 bis 18 kg
TOYOTA KIDFIX
i-SIZE*
100 bis 150 cmVerwendung nur
nach vorn gerich-
tet
JaNein15 bis 36 kg
TOYOTA MAXI
PLUS15 bis 36 kg
Verwendung nur
nach vorn gerich-
tet
JaNein
