213
4

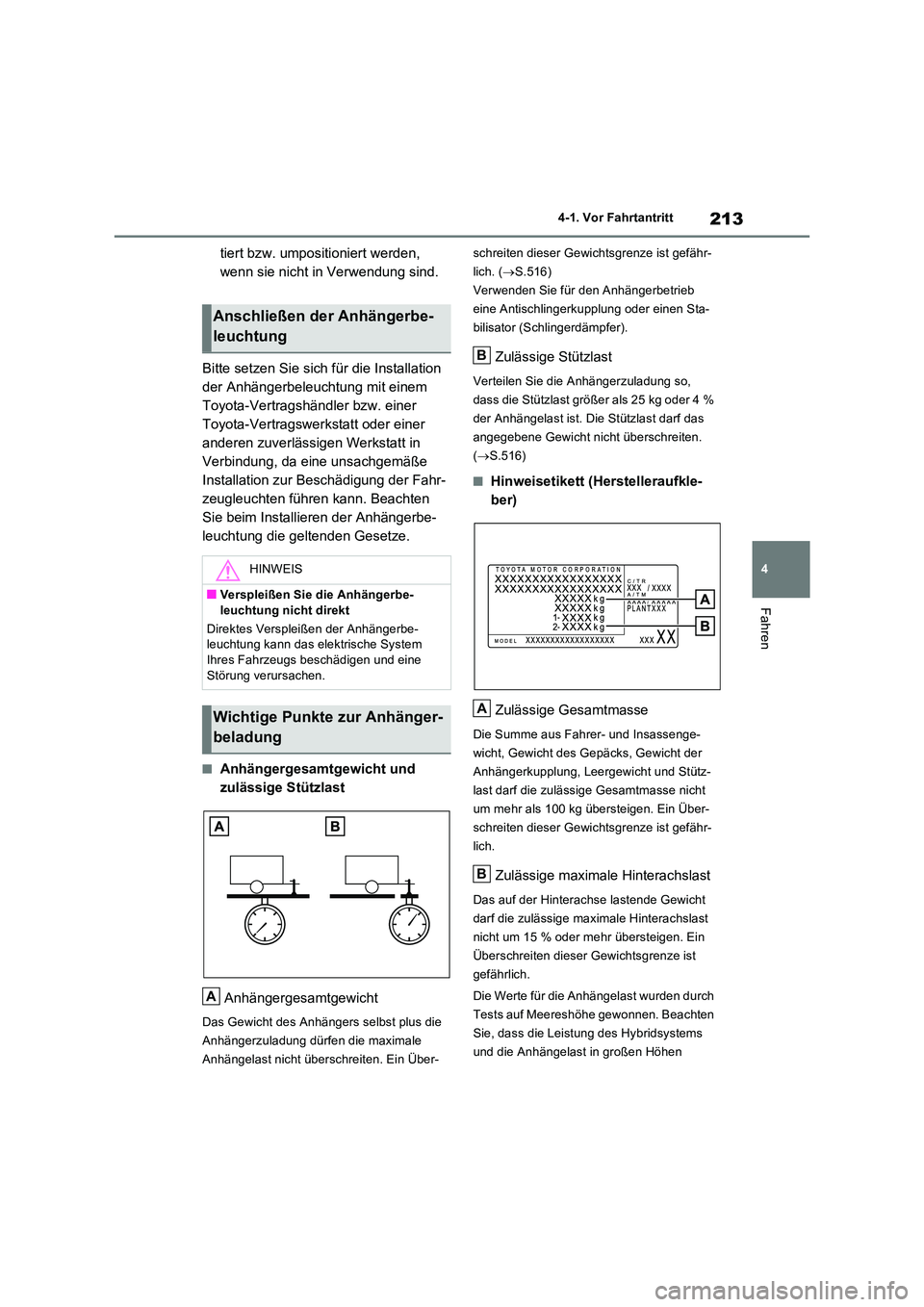

4-1. Vor Fahrtantritt
Fahren
tiert bzw. umpositioniert werden,
wenn sie nicht in Verwendung sind.
Bitte setzen Sie sich für die Installation
der Anhängerbeleuchtung mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung, da eine unsachgemäße
Installation zur Beschädigung der Fahr-
zeugleuchten führen kann. Beachten
Sie beim Installieren der Anhängerbe-
leuchtung die geltenden Gesetze.
■Anhängergesamtgewicht und
zulässige Stützlast
Anhängergesamtgewicht
Das Gewicht des Anhängers selbst plus die
Anhängerzuladung dürfen die maximale
Anhängelast nicht überschreiten. Ein Über-
schreiten dieser Gewic htsgrenze ist gefähr-
lich. ( S.516)
Verwenden Sie für den Anhängerbetrieb
eine Antischlingerkupplung oder einen Sta-
bilisator (Schlingerdämpfer).
Zulässige Stützlast
Verteilen Sie die Anhängerzuladung so,
dass die Stützlast größer als 25 kg oder 4 %
der Anhängelast ist. Die Stützlast darf das
angegebene Gewicht nicht überschreiten.
( S.516)
■Hinweisetikett (Herstelleraufkle-
ber)
Zulässige Gesamtmasse
Die Summe aus Fahrer- und Insassenge-
wicht, Gewicht des Gepäcks, Gewicht der
Anhängerkupplung, Leergewicht und Stütz-
last darf die zulässige Gesamtmasse nicht
um mehr als 100 kg übersteigen. Ein Über-
schreiten dieser Gewic htsgrenze ist gefähr-
lich.
Zulässige maximale Hinterachslast
Das auf der Hinterachse lastende Gewicht
darf die zulässige maximale Hinterachslast
nicht um 15 % oder mehr übersteigen. Ein
Überschreiten dieser Gewichtsgrenze ist
gefährlich.
Die Werte für die Anhängelast wurden durch
Tests auf Meereshöhe gewonnen. Beachten
Sie, dass die Leistung des Hybridsystems
und die Anhängelast in großen Höhen
Anschließen der Anhängerbe-
leuchtung
HINWEIS
■Verspleißen Sie die Anhängerbe-
leuchtung nicht direkt
Direktes Verspleißen der Anhängerbe- leuchtung kann das elektrische System Ihres Fahrzeugs beschädigen und eine
Störung verursachen.
Wichtige Punkte zur Anhänger-
beladung
A
B
A
B

2144-1. Vor Fahrtantritt
abnehmen.

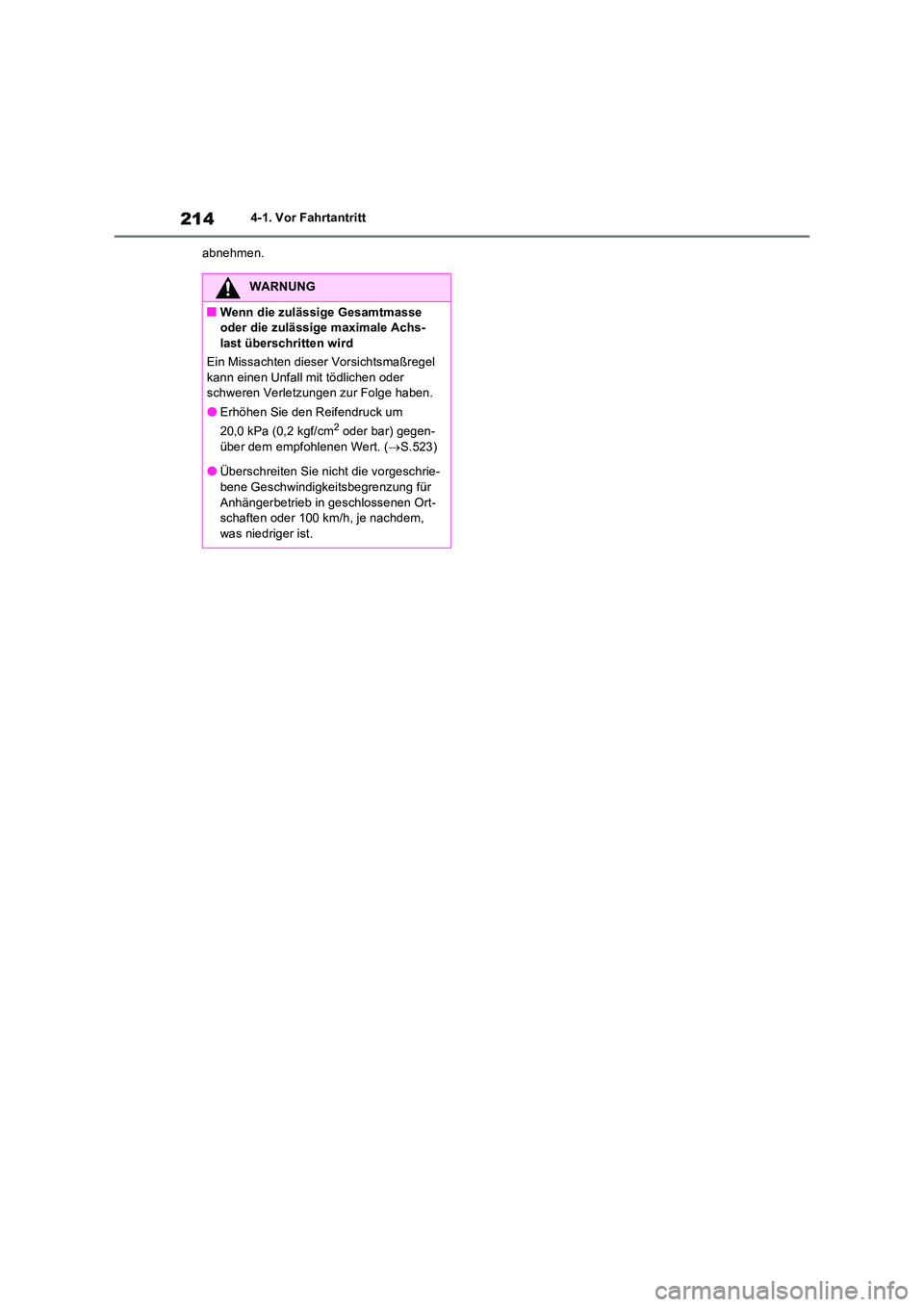

WARNUNG
■Wenn die zulässige Gesamtmasse oder die zulässige maximale Achs-last überschritten wird
Ein Missachten dieser Vorsichtsmaßregel
kann einen Unfall mit tödlichen oder schweren Verletzungen zur Folge haben.
●Erhöhen Sie den Reifendruck um
20,0 kPa (0,2 kgf/cm2 oder bar) gegen-
über dem empfohlenen Wert. ( S.523)
●Überschreiten Sie nicht die vorgeschrie- bene Geschwindigkeitsbegrenzung für
Anhängerbetrieb in geschlossenen Ort- schaften oder 100 km/h, je nachdem, was niedriger ist.

215
4 4-1. Vor Fahrtantritt
Fahren
Außer GR SPORT-Modelle
457 mm
461 mm

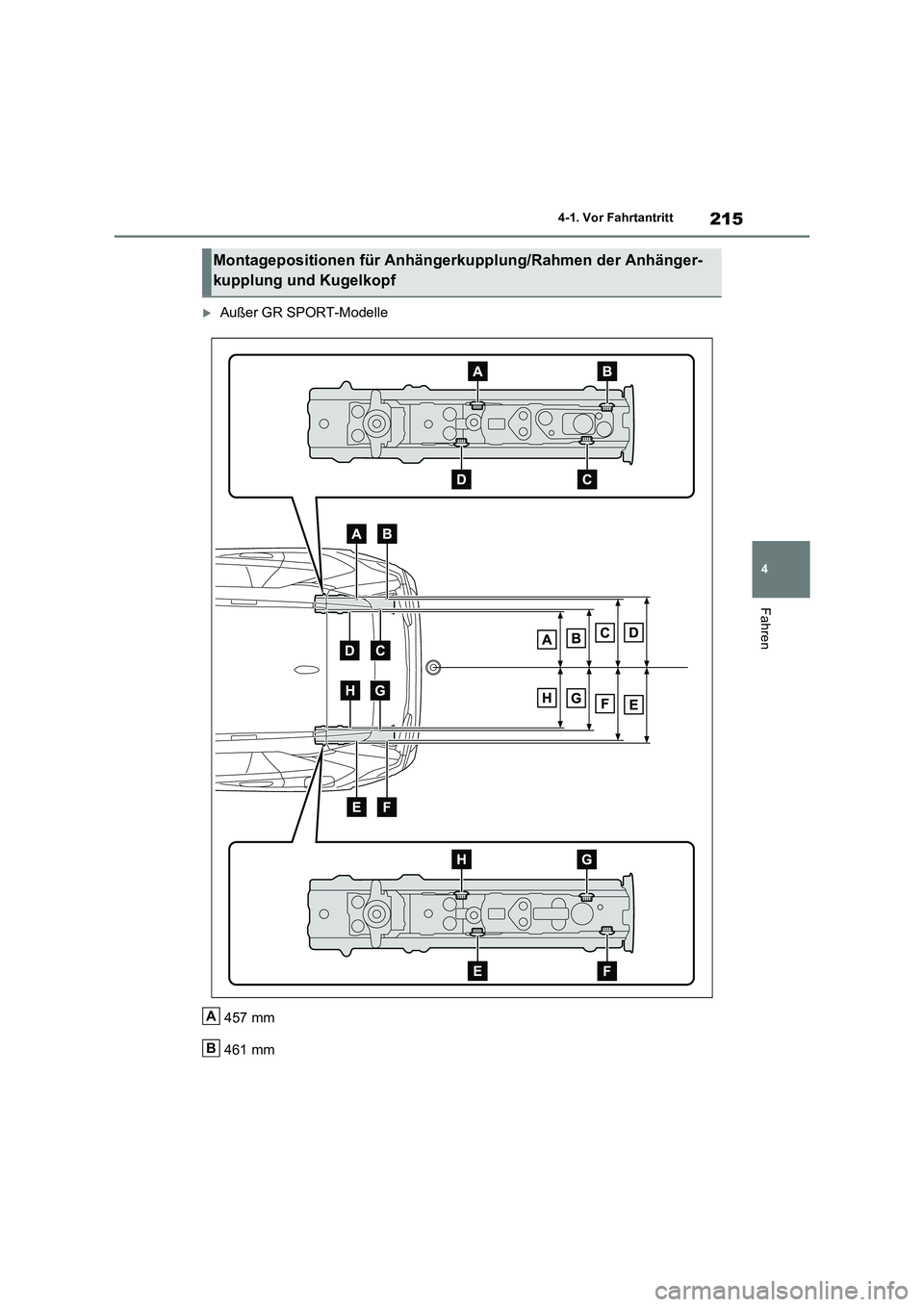

Montagepositionen für Anhängerkupplung/Rahmen der Anhänger-
kupplung und Kugelkopf
A
B

2164-1. Vor Fahrtantritt

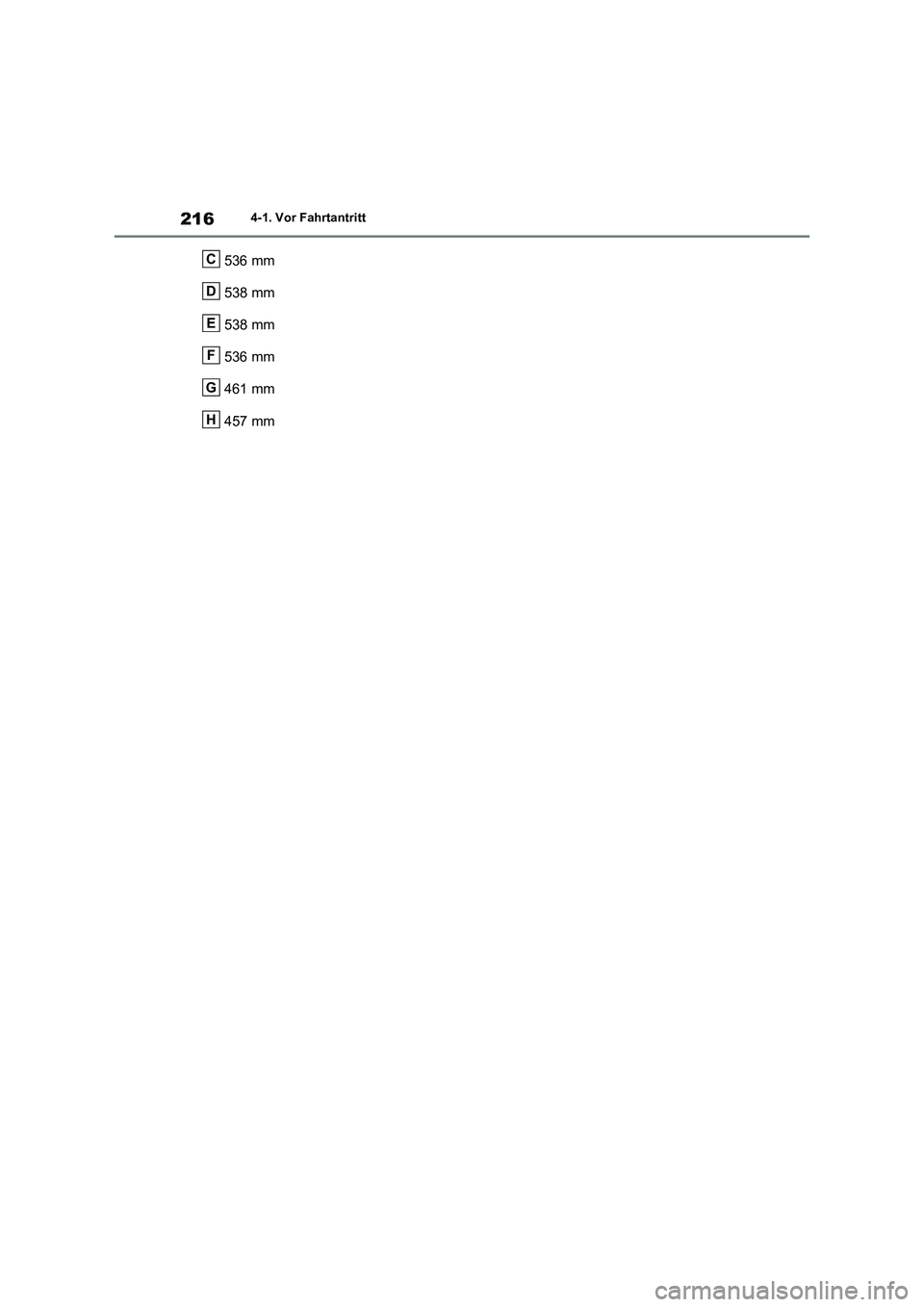

536 mm
538 mm
538 mm
536 mm
461 mm
457 mmC
D
E
F
G
H

217
4 4-1. Vor Fahrtantritt
Fahren

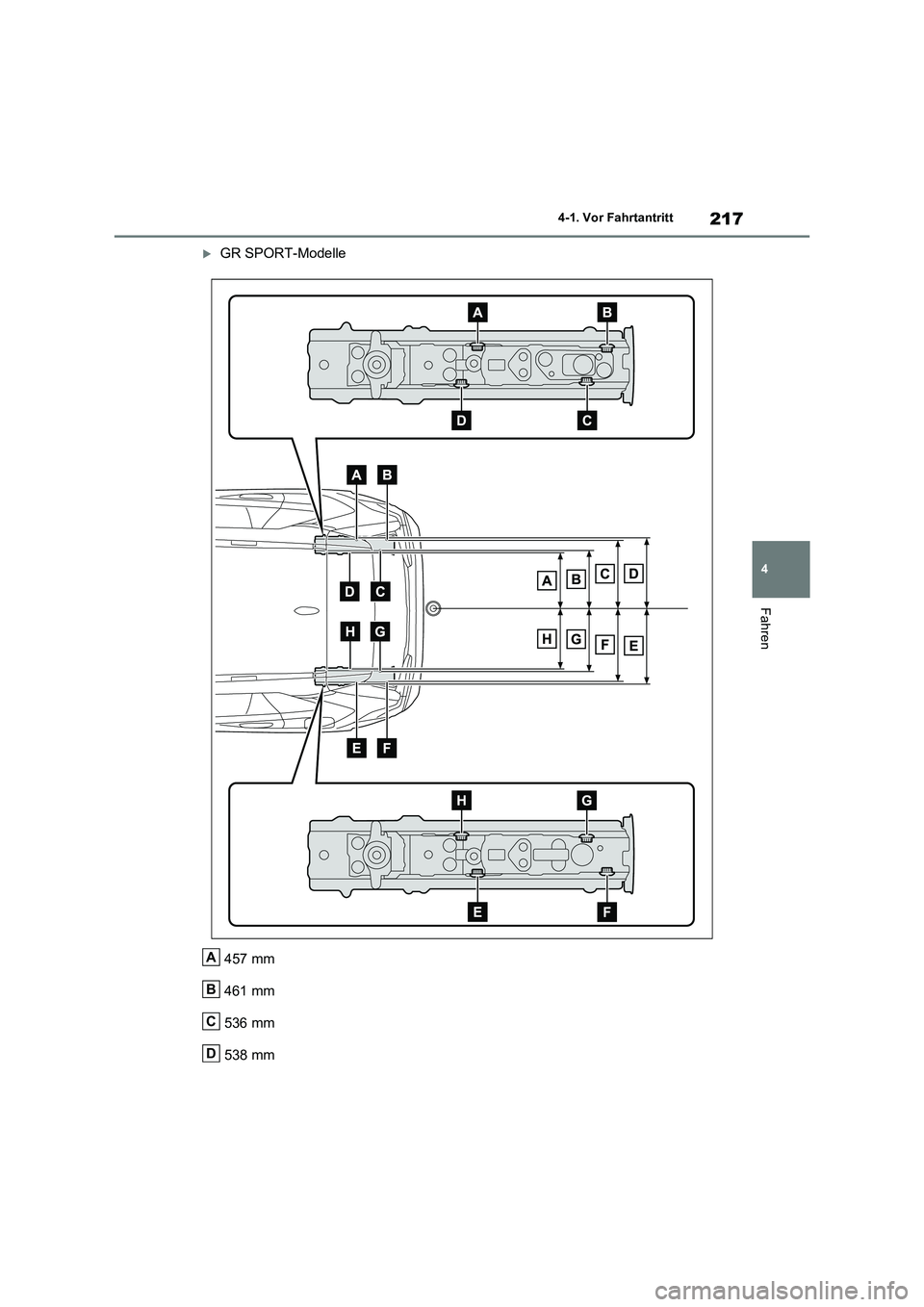

GR SPORT-Modelle
457 mm
461 mm
536 mm
538 mm
A
B
C
D

2184-1. Vor Fahrtantritt

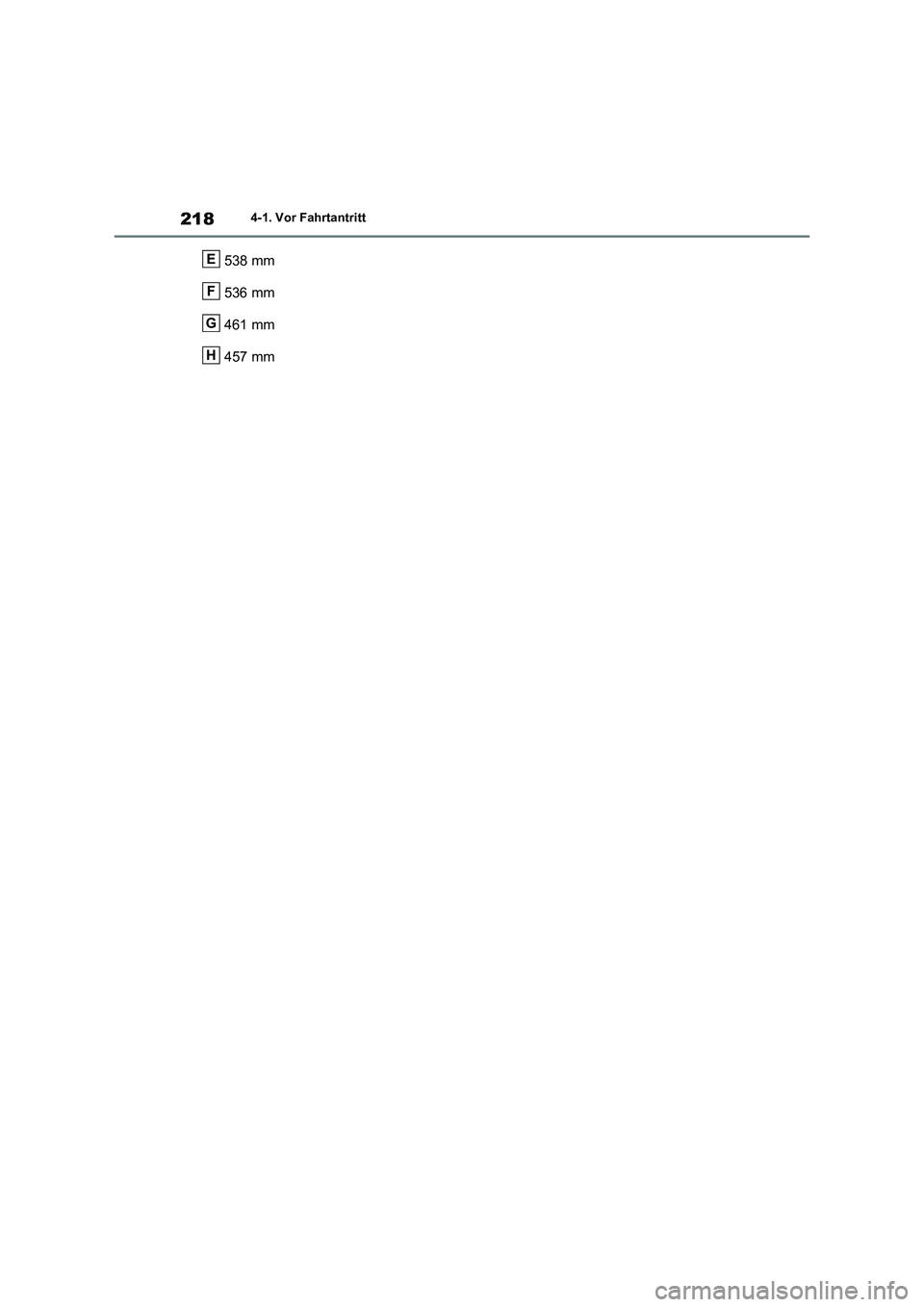

538 mm
536 mm
461 mm
457 mmE
F
G
H

219
4 4-1. Vor Fahrtantritt
Fahren

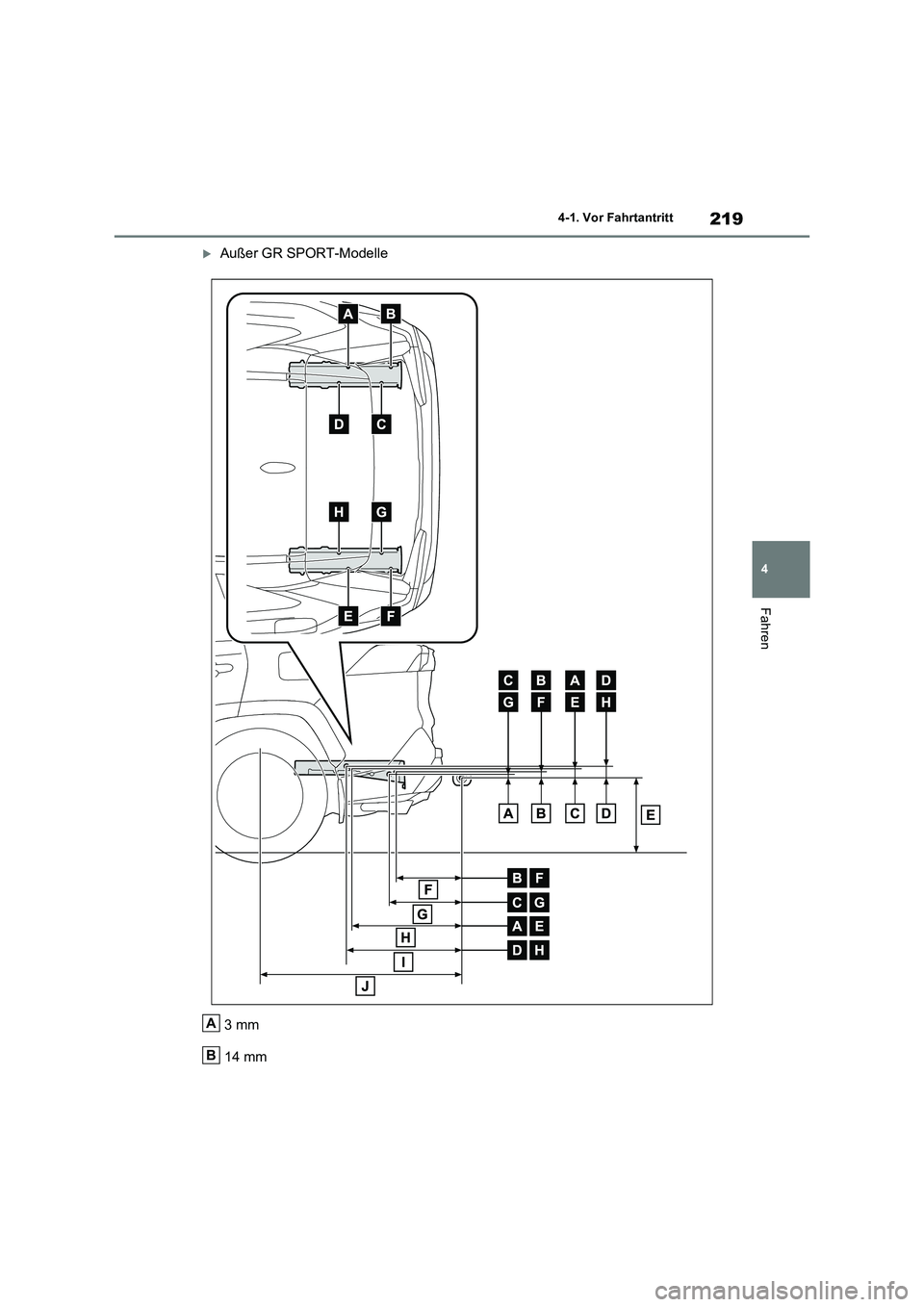

Außer GR SPORT-Modelle
3mm
14 mm
A
B

2204-1. Vor Fahrtantritt

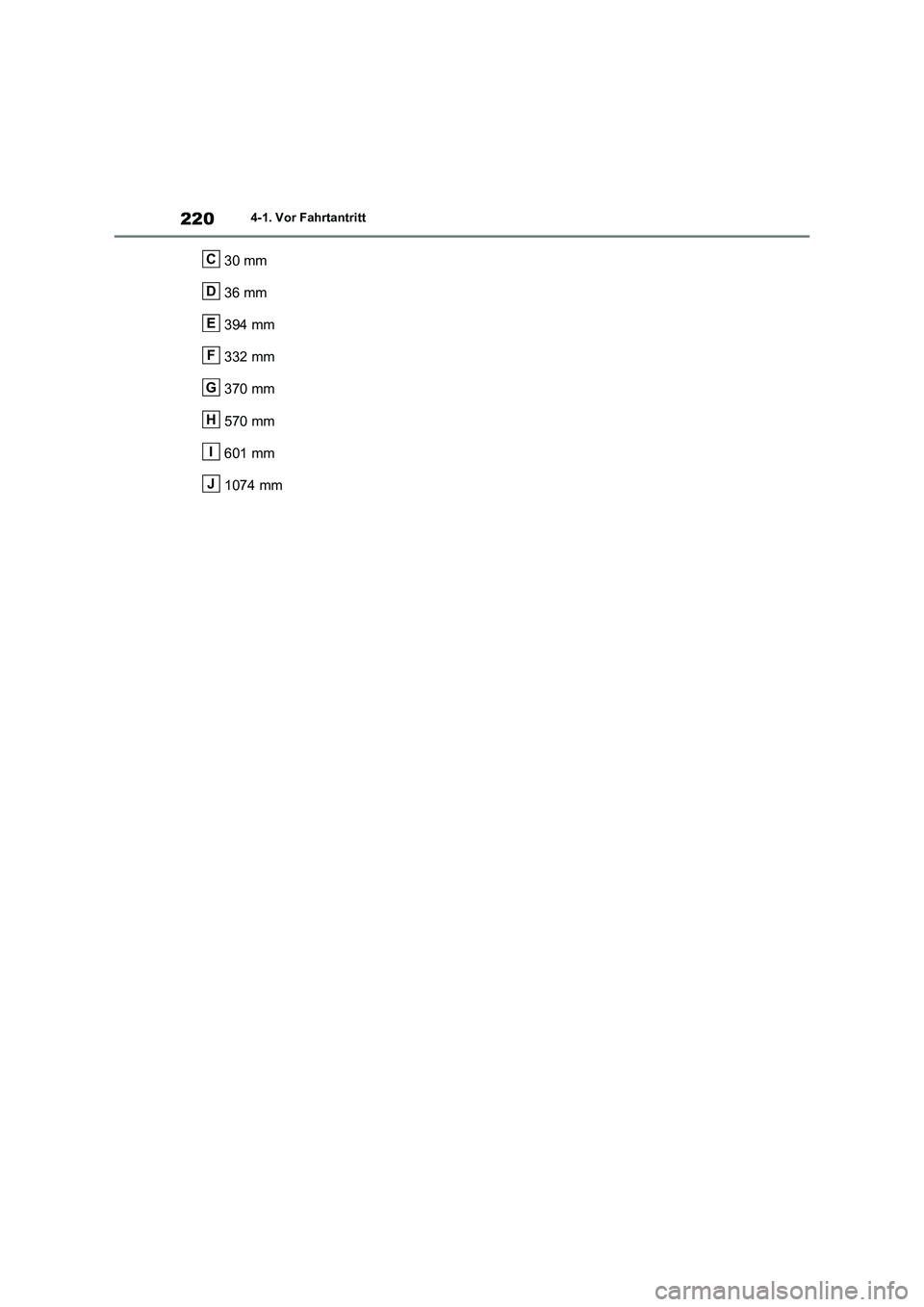

30 mm
36 mm
394 mm
332 mm
370 mm
570 mm
601 mm
1074 mmC
D
E
F
G
H
I
J
