2023 TOYOTA RAV4 Betriebsanleitungen (in German)

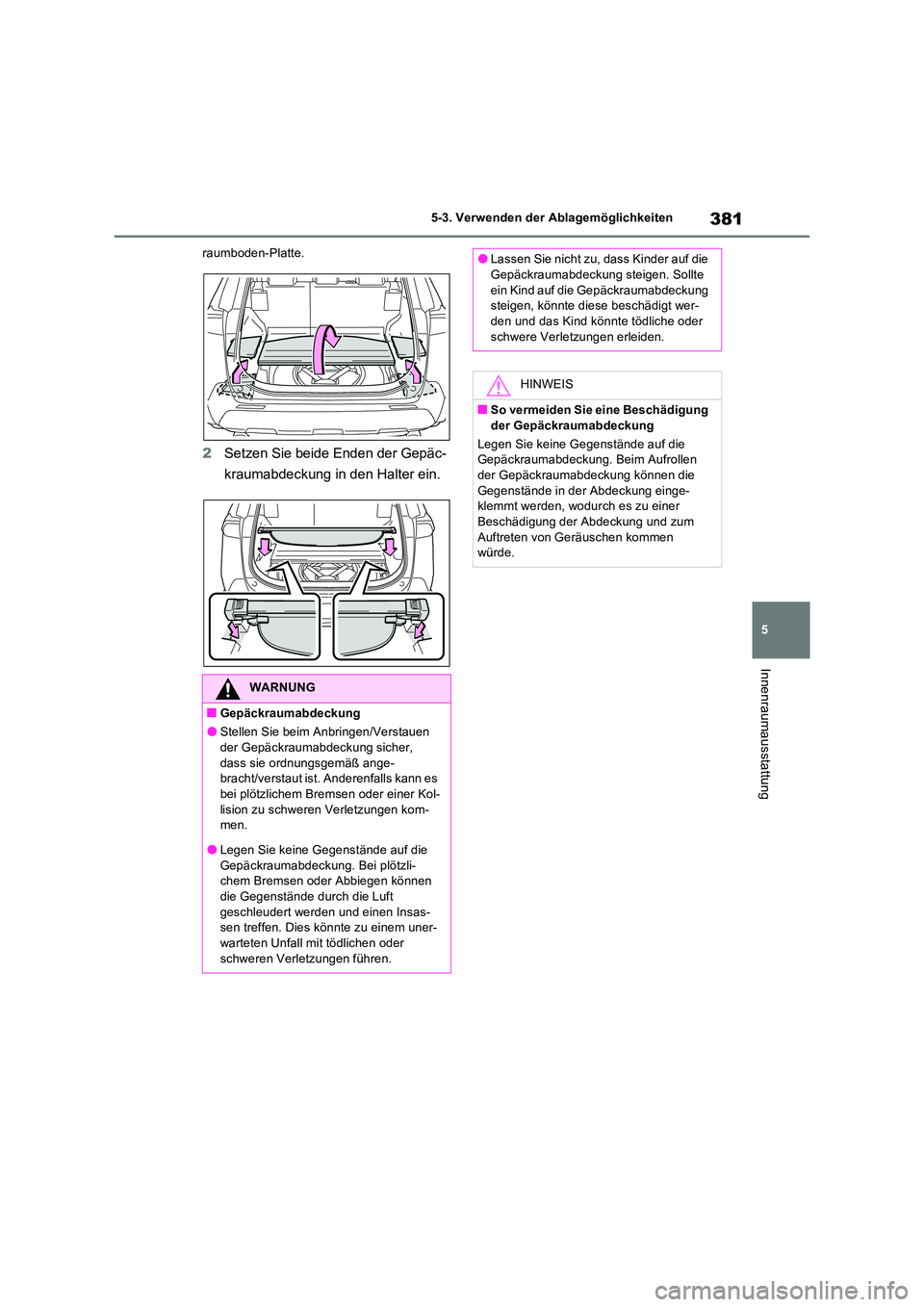

381
5
5-3. Verwenden der Ablagemöglichkeiten
Innenraumausstattung
raumboden-Platte.
2 Setzen Sie beide Enden der Gepäc-
kraumabdeckung in den Halter ein.
WARNUNG
■Gepäckraumabdeckung
●Stellen Sie beim Anbringen/Verstauen
der Gepäckraumabdeckung sicher, dass sie ordnungsgemäß ange-bracht/verstaut ist. Anderenfalls kann es
bei plötzlichem Bremsen oder einer Kol- lision zu schweren Verletzungen kom-men.
●Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei plötzli-chem Bremsen oder Abbiegen können
die Gegenstände durch die Luft geschleudert werden und einen Insas-sen treffen. Dies könnte zu einem uner-
warteten Unfall mit tödlichen oder schweren Verletzungen führen.
●Lassen Sie nicht zu, dass Kinder auf die Gepäckraumabdeckung steigen. Sollte
ein Kind auf die Gepäckraumabdeckung steigen, könnte diese beschädigt wer-den und das Kind könnte tödliche oder
schwere Verletzungen erleiden.
HINWEIS
■So vermeiden Sie eine Beschädigung der Gepäckraumabdeckung
Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Beim Aufrollen
der Gepäckraumabdeckung können die Gegenstände in der Abdeckung einge-klemmt werden, wodurch es zu einer
Beschädigung der Abdeckung und zum Auftreten von Geräuschen kommen würde.

3825-4. Verwenden der weiteren Innenraumausstattung
5-4.Verwenden de r weite ren Innenraumau sstattung
1Klappen Sie die Sonnenblende
nach unten, um vor Blendungen von
vorn geschützt zu sein.
2 Klappen Sie die Sonnenblende
nach unten, haken Sie sie aus und
schwenken Sie sie zur Seite, um
vor Blendungen von der Seite
geschützt zu sein.
Schieben Sie zum Öffnen die Abdec-
kung zur Seite.
Beim Öffnen der Abdeckung schaltet sich
die Leuchte ein.
■System zum automatischen Ausschal- ten der Fahrzeugleuchten zum Schutz der 12-V-Batterie
Falls die Schminkspiegelbeleuchtungen beim
Schalten des Start-Schalters auf OFF einge- schaltet bleiben, erlöschen sie nach 20 Minuten automatisch.
Der Aschenbecher kann in den Becher-
halter eingesetzt werden.
Weitere Innenraumausstat-
tung
Sonnenblenden
Schminkspiegel
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Schminkspiegelbeleuch- tung bei ausgeschaltetem Hybridsystem
nicht für längere Zeit eingeschaltet.
Herausnehmbarer Aschenbe-
cher (falls vorhanden)
WARNUNG
■Bei Nichtbenutzung
Halten Sie den Aschenbecher geschlos- sen. Bei plötzlichem Bremsen kann es zu einem Unfall kommen, wenn sich ein
Insasse am offenen Aschenbecher verletzt oder Asche herausfliegt.
■So vermeiden Sie einen Brand
●Drücken Sie Streichhölzer und Zigaret-ten vor der Entsorgung im Aschenbe-cher gründlich aus und stellen Sie
sicher, dass der Aschenbecher vollstän- dig geschlossen ist.

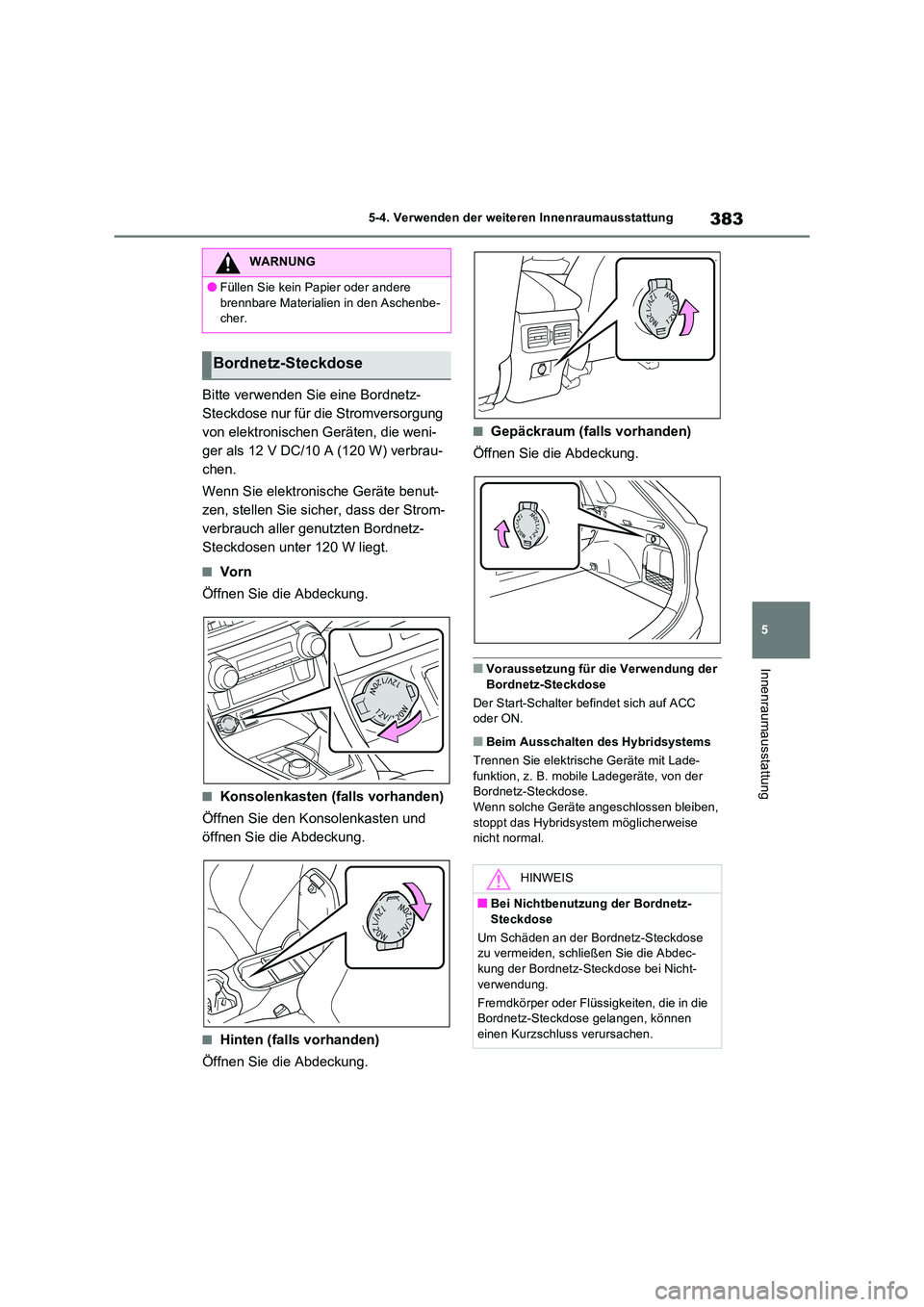

383
5
5-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Bitte verwenden Sie eine Bordnetz-
Steckdose nur für die Stromversorgung
von elektronischen Geräten, die weni-
ger als 12 V DC/10 A (120 W) verbrau-
chen.
Wenn Sie elektronische Geräte benut-
zen, stellen Sie sicher, dass der Strom-
verbrauch aller genutzten Bordnetz-
Steckdosen unter 120 W liegt.
■Vorn
Öffnen Sie die Abdeckung.
■Konsolenkasten (falls vorhanden)
Öffnen Sie den Konsolenkasten und
öffnen Sie die Abdeckung.
■Hinten (falls vorhanden)
Öffnen Sie die Abdeckung.
■Gepäckraum (falls vorhanden)
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der Bordnetz-Steckdose
Der Start-Schalter befindet sich auf ACC oder ON.
■Beim Ausschalten des Hybridsystems
Trennen Sie elektrische Geräte mit Lade-
funktion, z. B. mobile Ladegeräte, von der Bordnetz-Steckdose. Wenn solche Geräte angeschlossen bleiben,
stoppt das Hybridsystem möglicherweise nicht normal.
WARNUNG
●Füllen Sie kein Papier oder andere
brennbare Materialien in den Aschenbe- cher.
Bordnetz-Steckdose
HINWEIS
■Bei Nichtbenutzung der Bordnetz-
Steckdose
Um Schäden an der Bordnetz-Steckdose zu vermeiden, schließen Sie die Abdec-kung der Bordnetz-St eckdose bei Nicht-
verwendung.
Fremdkörper oder Flüssigkeiten, die in die Bordnetz-Steckdose gelangen, können einen Kurzschluss verursachen.

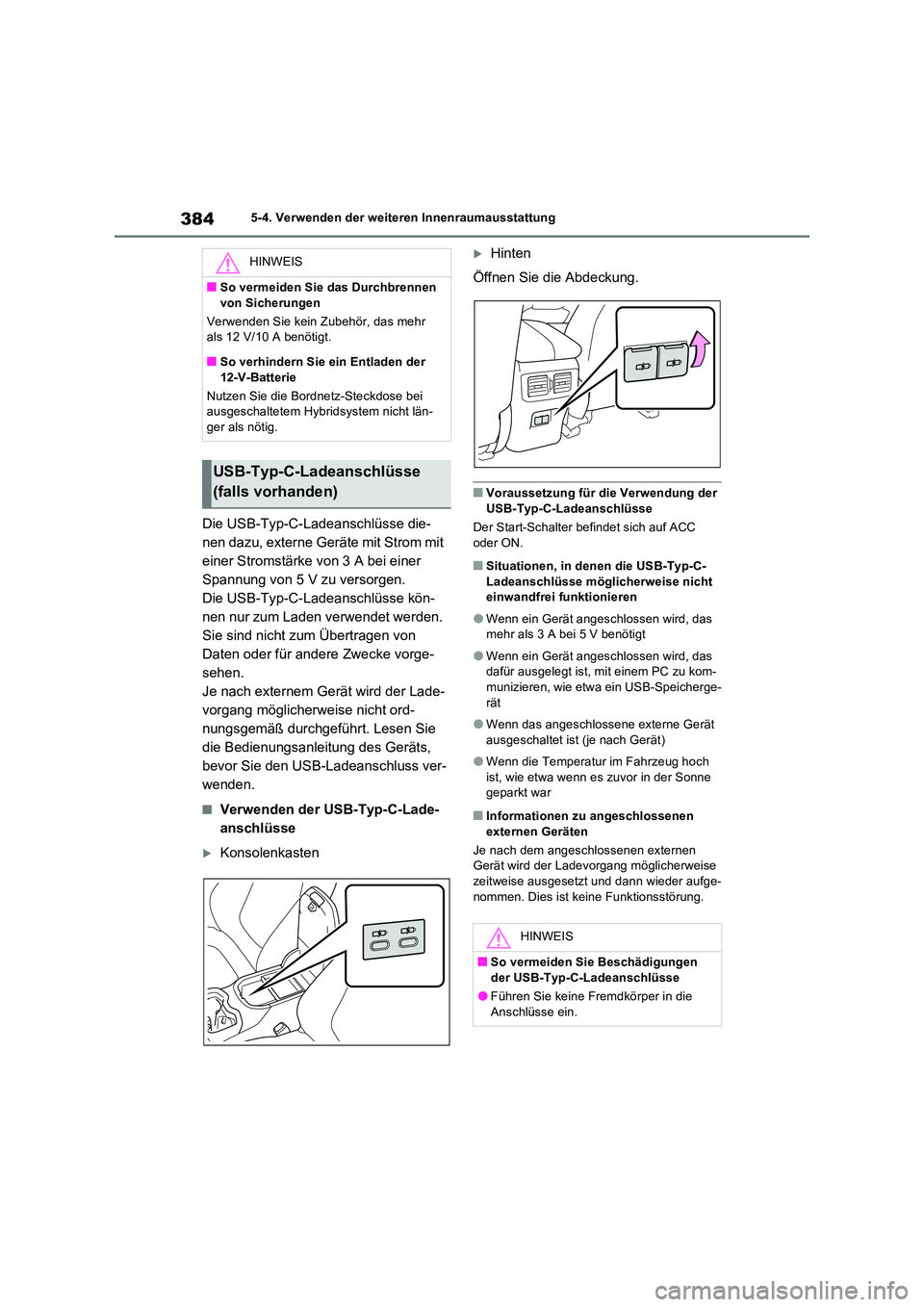

3845-4. Verwenden der weiteren Innenraumausstattung
Die USB-Typ-C-Ladeanschlüsse die-
nen dazu, externe Geräte mit Strom mit
einer Stromstärke von 3 A bei einer
Spannung von 5 V zu versorgen.
Die USB-Typ-C-Ladeanschlüsse kön-
nen nur zum Laden verwendet werden.
Sie sind nicht zum Übertragen von
Daten oder für andere Zwecke vorge-
sehen.
Je nach externem Gerät wird der Lade-
vorgang möglicherweise nicht ord-
nungsgemäß durchgeführt. Lesen Sie
die Bedienungsanleitung des Geräts,
bevor Sie den USB-Ladeanschluss ver-
wenden.
■Verwenden der USB-Typ-C-Lade-
anschlüsse
Konsolenkasten
Hinten
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der USB-Typ-C-Ladeanschlüsse
Der Start-Schalter befindet sich auf ACC
oder ON.
■Situationen, in denen die USB-Typ-C- Ladeanschlüsse möglicherweise nicht einwandfrei funktionieren
●Wenn ein Gerät angeschlossen wird, das mehr als 3 A bei 5 V benötigt
●Wenn ein Gerät angeschlossen wird, das dafür ausgelegt ist, mit einem PC zu kom-
munizieren, wie etwa ein USB-Speicherge- rät
●Wenn das angeschlossene externe Gerät ausgeschaltet ist (je nach Gerät)
●Wenn die Temperatur im Fahrzeug hoch ist, wie etwa wenn es zuvor in der Sonne geparkt war
■Informationen zu angeschlossenen
externen Geräten
Je nach dem angeschlossenen externen Gerät wird der Ladevor gang möglicherweise zeitweise ausgesetzt und dann wieder aufge-
nommen. Dies ist keine Funktionsstörung.
HINWEIS
■So vermeiden Sie das Durchbrennen
von Sicherungen
Verwenden Sie kein Zubehör, das mehr als 12 V/10 A benötigt.
■So verhindern Sie ein Entladen der
12-V-Batterie
Nutzen Sie die Bordnetz-Steckdose bei ausgeschaltetem Hybridsystem nicht län-ger als nötig.
USB-Typ-C-Ladeanschlüsse
(falls vorhanden)
HINWEIS
■So vermeiden Sie Beschädigungen
der USB-Typ-C-Ladeanschlüsse
●Führen Sie keine Fremdkörper in die Anschlüsse ein.

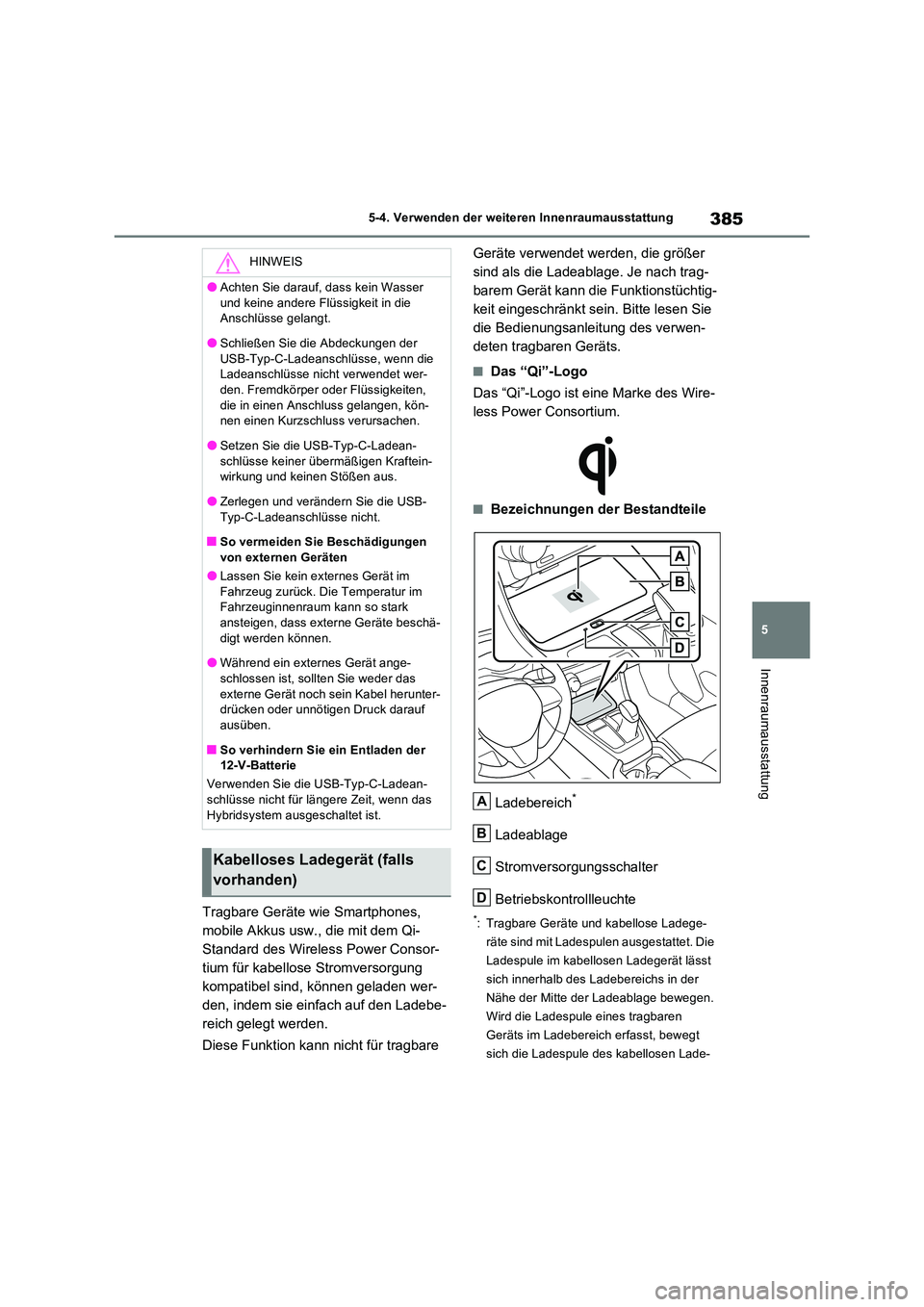

385
5
5-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Tragbare Geräte wie Smartphones,
mobile Akkus usw., die mit dem Qi-
Standard des Wireless Power Consor-
tium für kabellose Stromversorgung
kompatibel sind, können geladen wer-
den, indem sie einfach auf den Ladebe-
reich gelegt werden.
Diese Funktion kann nicht für tragbare
Geräte verwendet werden, die größer
sind als die Ladeablage. Je nach trag-
barem Gerät kann die Funktionstüchtig-
keit eingeschränkt sein. Bitte lesen Sie
die Bedienungsanleitung des verwen-
deten tragbaren Geräts.
■Das “Qi”-Logo
Das “Qi”-Logo ist eine Marke des Wire-
less Power Consortium.
■Bezeichnungen der Bestandteile
Ladebereich*
Ladeablage
Stromversorgungsschalter
Betriebskontrollleuchte
*: Tragbare Geräte und kabellose Ladege-
räte sind mit Ladespulen ausgestattet. Die
Ladespule im kabellosen Ladegerät lässt
sich innerhalb des Ladebereichs in der
Nähe der Mitte der Ladeablage bewegen.
Wird die Ladespule eines tragbaren
Geräts im Ladebereich erfasst, bewegt
sich die Ladespule des kabellosen Lade-
HINWEIS
●Achten Sie darauf, dass kein Wasser
und keine andere Flüssigkeit in die Anschlüsse gelangt.
●Schließen Sie die Abdeckungen der
USB-Typ-C-Ladeanschlüsse, wenn die Ladeanschlüsse nicht verwendet wer-den. Fremdkörper oder Flüssigkeiten,
die in einen Anschluss gelangen, kön- nen einen Kurzschluss verursachen.
●Setzen Sie die USB-Typ-C-Ladean-
schlüsse keiner übermäßigen Kraftein- wirkung und keinen Stößen aus.
●Zerlegen und verändern Sie die USB-
Typ-C-Ladeanschlüsse nicht.
■So vermeiden Sie Beschädigungen von externen Geräten
●Lassen Sie kein externes Gerät im
Fahrzeug zurück. Die Temperatur im Fahrzeuginnenraum kann so stark ansteigen, dass externe Geräte beschä-
digt werden können.
●Während ein externes Gerät ange- schlossen ist, sollten Sie weder das
externe Gerät noch sein Kabel herunter- drücken oder unnötigen Druck darauf
ausüben.
■So verhindern Sie ein Entladen der 12-V-Batterie
Verwenden Sie die USB-Typ-C-Ladean-
schlüsse nicht für längere Zeit, wenn das Hybridsystem ausgeschaltet ist.
Kabelloses Ladegerät (falls
vorhanden)
A
B
C
D

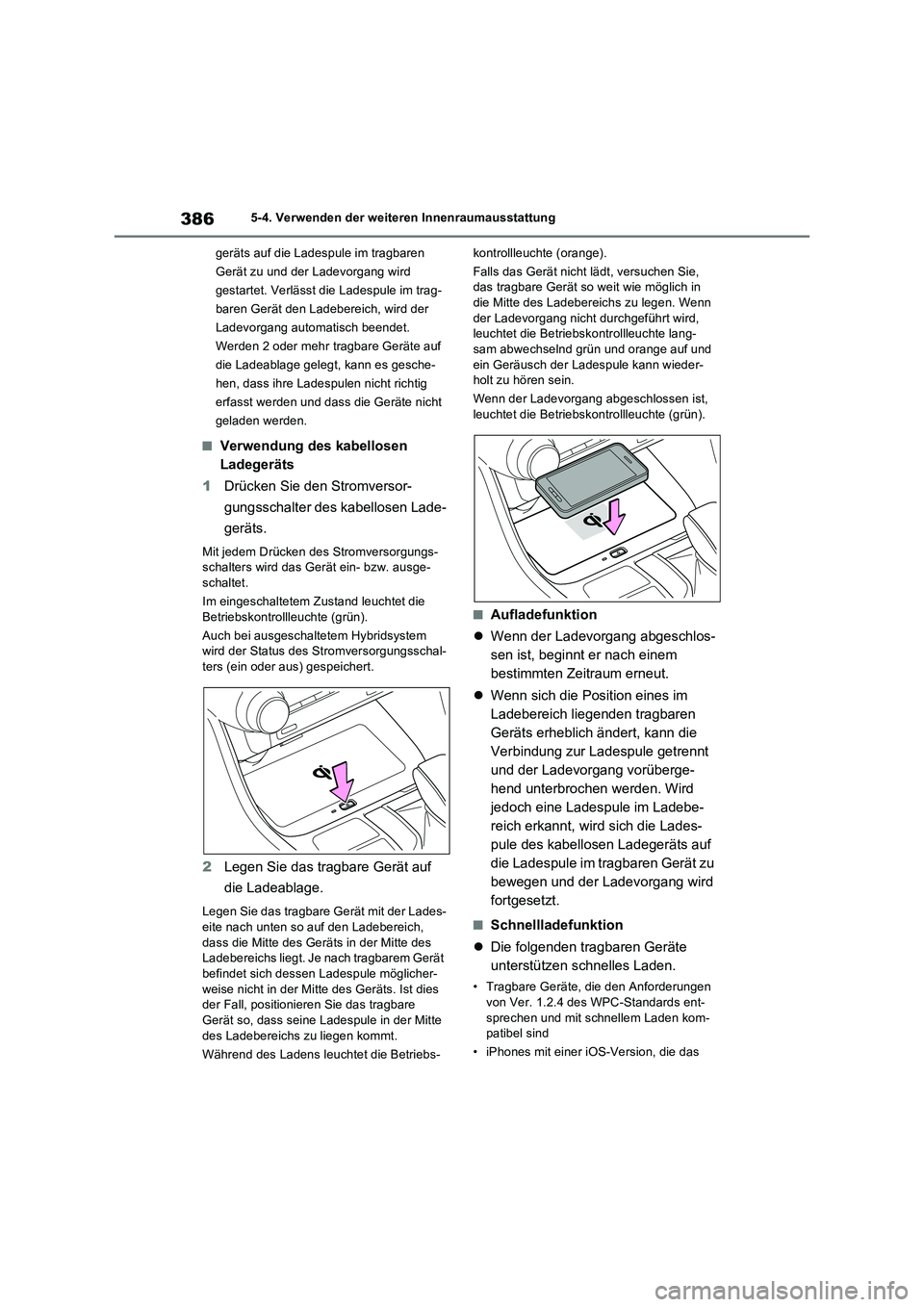

3865-4. Verwenden der weiteren Innenraumausstattung
geräts auf die Ladespule im tragbaren
Gerät zu und der Ladevorgang wird
gestartet. Verlässt die Ladespule im trag-
baren Gerät den Ladebereich, wird der
Ladevorgang automatisch beendet.
Werden 2 oder mehr tragbare Geräte auf
die Ladeablage gelegt, kann es gesche-
hen, dass ihre Ladespulen nicht richtig
erfasst werden und dass die Geräte nicht
geladen werden.
■Verwendung des kabellosen
Ladegeräts
1Drücken Sie den Stromversor-
gungsschalter des kabellosen Lade-
geräts.
Mit jedem Drücken des Stromversorgungs-
schalters wird das Gerät ein- bzw. ausge-
schaltet.
Im eingeschaltetem Zustand leuchtet die
Betriebskontrollleuchte (grün).
Auch bei ausgeschaltetem Hybridsystem
wird der Status des Stromversorgungsschal-
ters (ein oder aus) gespeichert.
2Legen Sie das tragbare Gerät auf
die Ladeablage.
Legen Sie das tragbare Gerät mit der Lades-
eite nach unten so auf den Ladebereich,
dass die Mitte des Geräts in der Mitte des
Ladebereichs liegt. Je nach tragbarem Gerät
befindet sich dessen Ladespule möglicher-
weise nicht in der Mitte des Geräts. Ist dies
der Fall, positionieren Sie das tragbare
Gerät so, dass seine Ladespule in der Mitte
des Ladebereichs zu liegen kommt.
Während des Ladens leuchtet die Betriebs-kontrollleuchte (orange).
Falls das Gerät nicht lädt, versuchen Sie,
das tragbare Gerät so weit wie möglich in
die Mitte des Ladebereichs zu legen. Wenn
der Ladevorgang nicht durchgeführt wird,
leuchtet die Betriebskontrollleuchte lang-
sam abwechselnd grün und orange auf und
ein Geräusch der Ladespule kann wieder-
holt zu hören sein.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebskontrollleuchte (grün).
■Aufladefunktion
Wenn der Ladevorgang abgeschlos-
sen ist, beginnt er nach einem
bestimmten Zeitraum erneut.
Wenn sich die Position eines im
Ladebereich liegenden tragbaren
Geräts erheblich ändert, kann die
Verbindung zur Ladespule getrennt
und der Ladevorgang vorüberge-
hend unterbrochen werden. Wird
jedoch eine Ladespule im Ladebe-
reich erkannt, wird sich die Lades-
pule des kabellosen Ladegeräts auf
die Ladespule im tragbaren Gerät zu
bewegen und der Ladevorgang wird
fortgesetzt.
■Schnellladefunktion
Die folgenden tragbaren Geräte
unterstützen schnelles Laden.
• Tragbare Geräte, die den Anforderungen
von Ver. 1.2.4 des WPC-Standards ent-
sprechen und mit schnellem Laden kom-
patibel sind
• iPhones mit einer iOS-Version, die das

387

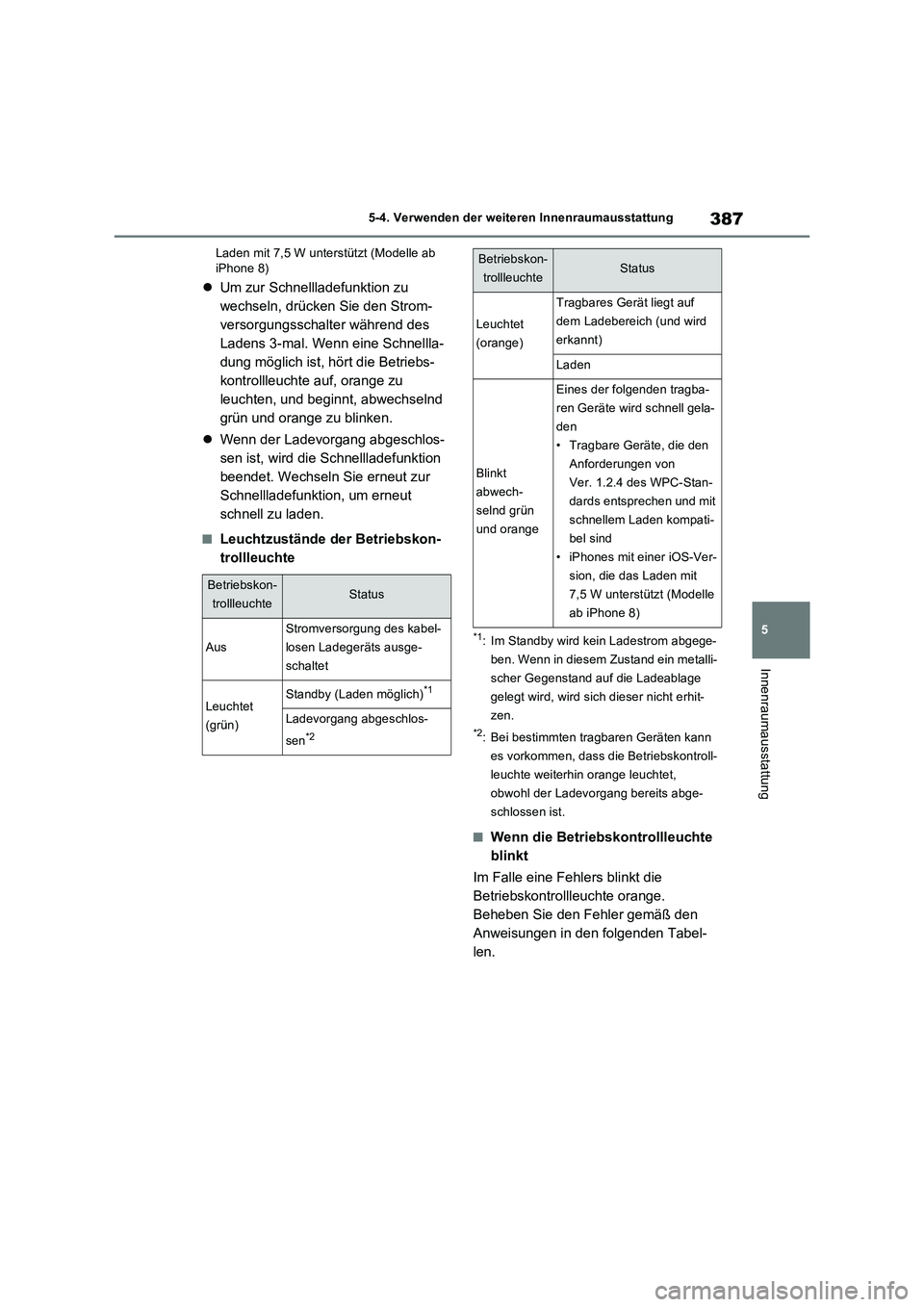

5 5-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Laden mit 7,5 W unterstützt (Modelle ab
iPhone 8)
Um zur Schnellladefunktion zu
wechseln, drücken Sie den Strom-
versorgungsschalter während des
Ladens 3-mal. Wenn eine Schnellla-
dung möglich ist, hört die Betriebs-
kontrollleuchte auf, orange zu
leuchten, und beginnt, abwechselnd
grün und orange zu blinken.
Wenn der Ladevorgang abgeschlos-
sen ist, wird die Schnellladefunktion
beendet. Wechseln Sie erneut zur
Schnellladefunktion, um erneut
schnell zu laden.
■Leuchtzustände der Betriebskon-
trollleuchte
*1: Im Standby wird kein Ladestrom abgege-
ben. Wenn in diesem Zustand ein metalli-
scher Gegenstand auf die Ladeablage
gelegt wird, wird sich dieser nicht erhit-
zen.
*2: Bei bestimmten tragbaren Geräten kann
es vorkommen, dass die Betriebskontroll-
leuchte weiterhin orange leuchtet,
obwohl der Ladevorgang bereits abge-
schlossen ist.

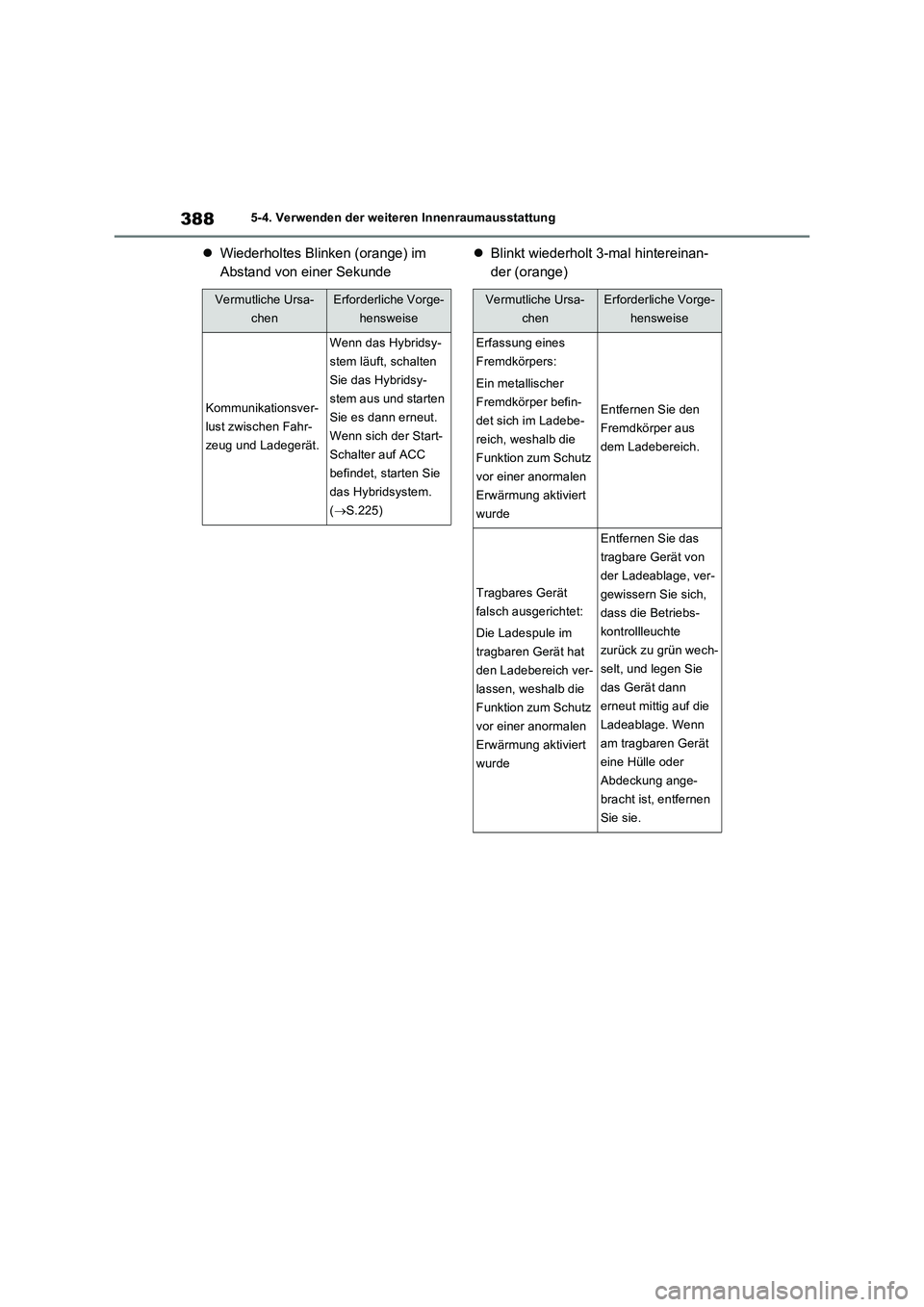

■Wenn die Betriebskontrollleuchte
blinkt
Im Falle eine Fehlers blinkt die
Betriebskontrollleuchte orange.
Beheben Sie den Fehler gemäß den
Anweisungen in den folgenden Tabel-
len.
Betriebskon-
trollleuchteStatus
Aus
Stromversorgung des kabel-
losen Ladegeräts ausge-
schaltet
Leuchtet
(grün)Standby (Laden möglich)*1
Ladevorgang abgeschlos-
sen
*2
Leuchtet
(orange)
Tragbares Gerät liegt auf
dem Ladebereich (und wird
erkannt)
Laden
Blinkt
abwech-
selnd grün
und orange
Eines der folgenden tragba-
ren Geräte wird schnell gela-
den
• Tragbare Geräte, die den
Anforderungen von
Ver. 1.2.4 des WPC-Stan-
dards entsprechen und mit
schnellem Laden kompati-
bel sind
• iPhones mit einer iOS-Ver-
sion, die das Laden mit
7,5 W unterstützt (Modelle
ab iPhone 8)
Betriebskon-
trollleuchteStatus

3885-4. Verwenden der weiteren Innenraumausstattung
Wiederholtes Blinken (orange) im
Abstand von einer SekundeBlinkt wiederholt 3-mal hintereinan-
der (orange)
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Kommunikationsver-
lust zwischen Fahr-
zeug und Ladegerät.
Wenn das Hybridsy-
stem läuft, schalten
Sie das Hybridsy-
stem aus und starten
Sie es dann erneut.
Wenn sich der Start-
Schalter auf ACC
befindet, starten Sie
das Hybridsystem.
(S.225)
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Erfassung eines
Fremdkörpers:
Ein metallischer
Fremdkörper befin-
det sich im Ladebe-
reich, weshalb die
Funktion zum Schutz
vor einer anormalen
Erwärmung aktiviert
wurde
Entfernen Sie den
Fremdkörper aus
dem Ladebereich.
Tragbares Gerät
falsch ausgerichtet:
Die Ladespule im
tragbaren Gerät hat
den Ladebereich ver-
lassen, weshalb die
Funktion zum Schutz
vor einer anormalen
Erwärmung aktiviert
wurde
Entfernen Sie das
tragbare Gerät von
der Ladeablage, ver-
gewissern Sie sich,
dass die Betriebs-
kontrollleuchte
zurück zu grün wech-
selt, und legen Sie
das Gerät dann
erneut mittig auf die
Ladeablage. Wenn
am tragbaren Gerät
eine Hülle oder
Abdeckung ange-
bracht ist, entfernen
Sie sie.
