2023 TOYOTA RAV4 Betriebsanleitungen (in German)

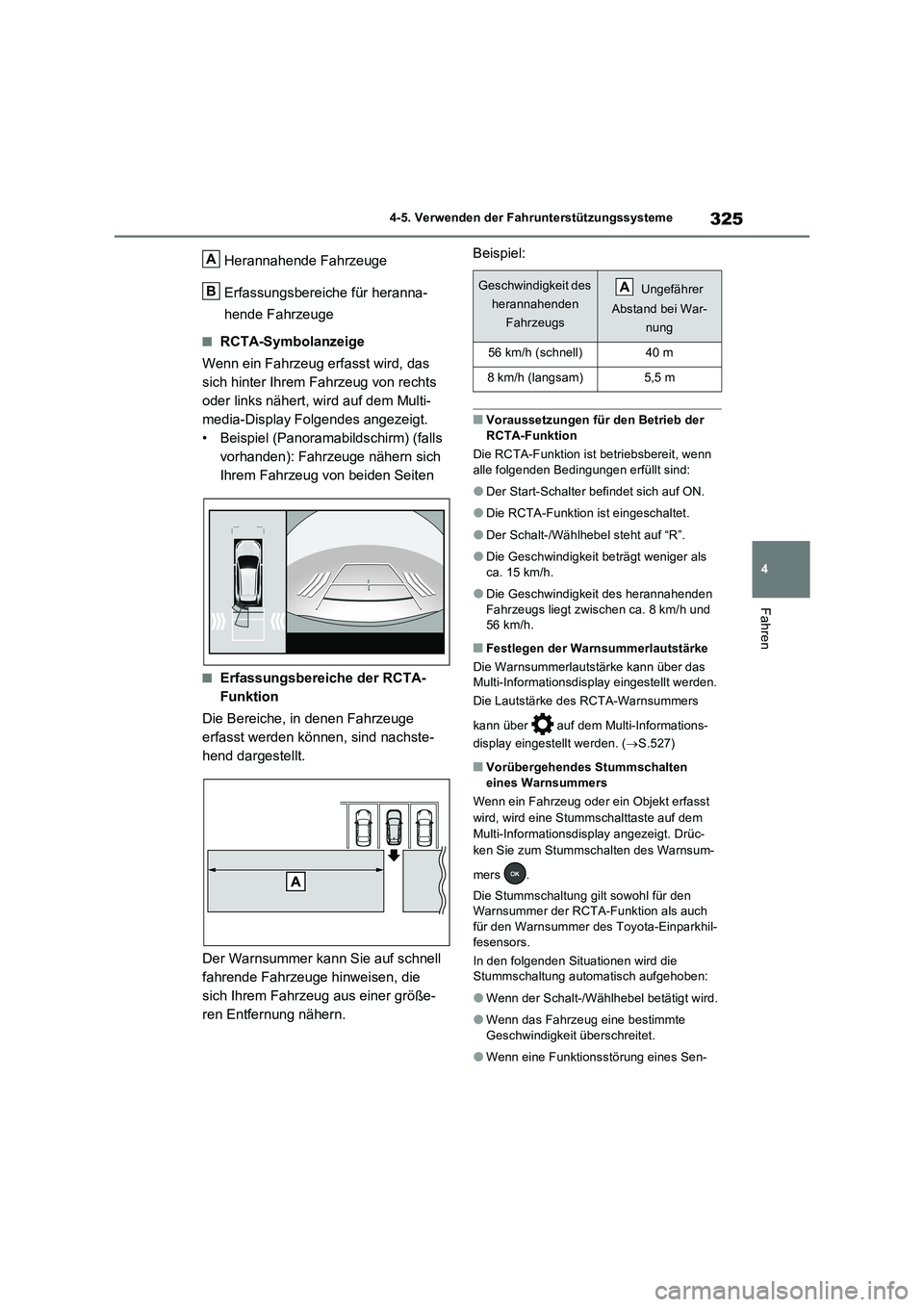

325
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Herannahende Fahrzeuge
Erfassungsbereiche für heranna-
hende Fahrzeuge
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erfasst wird, das
sich hinter Ihrem Fahrzeug von rechts
oder links nähert, wird auf dem Multi-
media-Display Folgendes angezeigt.
• Beispiel (Panoramabildschirm) (falls
vorhanden): Fahrzeuge nähern sich
Ihrem Fahrzeug von beiden Seiten
■Erfassungsbereiche der RCTA-
Funktion
Die Bereiche, in denen Fahrzeuge
erfasst werden können, sind nachste-
hend dargestellt.
Der Warnsummer kann Sie auf schnell
fahrende Fahrzeuge hinweisen, die
sich Ihrem Fahrzeug aus einer größe-
ren Entfernung nähern.Beispiel:
■Voraussetzungen für den Betrieb der
RCTA-Funktion
Die RCTA-Funktion ist betriebsbereit, wenn
alle folgenden Bedingungen erfüllt sind:
●Der Start-Schalter befindet sich auf ON.
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalt-/Wählhebel steht auf “R”.
●Die Geschwindigkeit beträgt weniger als
ca. 15 km/h.
●Die Geschwindigkeit des herannahenden
Fahrzeugs liegt zwischen ca. 8 km/h und
56 km/h.
■Festlegen der Warnsummerlautstärke
Die Warnsummerlautstärke kann über das
Multi-Informationsdisplay eingestellt werden.
Die Lautstärke des RCTA-Warnsummers
kann über auf dem Multi-Informations-
display eingestellt werden. (S.527)
■Vorübergehendes Stummschalten
eines Warnsummers
Wenn ein Fahrzeug oder ein Objekt erfasst
wird, wird eine Stummschalttaste auf dem
Multi-Informationsdisplay angezeigt. Drüc-
ken Sie zum Stummschalten des Warnsum-
mers .
Die Stummschaltung gilt sowohl für den
Warnsummer der RCTA-Funktion als auch
für den Warnsummer des Toyota-Einparkhil-
fesensors.
In den folgenden Situationen wird die
Stummschaltung automatisch aufgehoben:
●Wenn der Schalt-/Wählhebel betätigt wird.
●Wenn das Fahrzeug eine bestimmte
Geschwindigkeit überschreitet.
●Wenn eine Funktionsstörung eines Sen-
A
BGeschwindigkeit des
herannahenden
Fahrzeugs Ungefährer
Abstand bei War-
nung
56 km/h (schnell)40 m
8 km/h (langsam)5,5 m
A

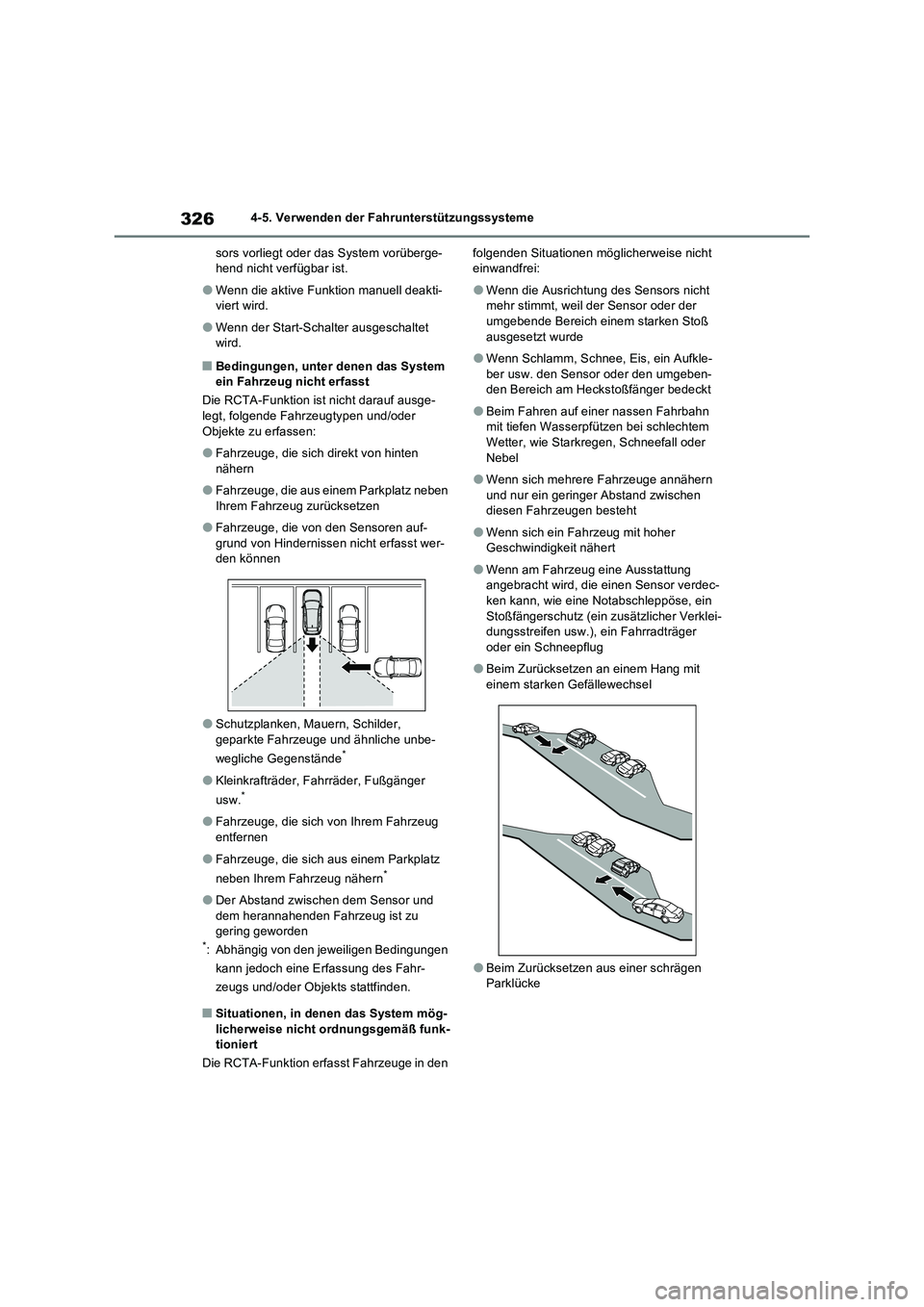

3264-5. Verwenden der Fahrunterstützungssysteme
sors vorliegt oder das System vorüberge-
hend nicht verfügbar ist.
●Wenn die aktive Funktion manuell deakti-
viert wird.
●Wenn der Start-Schalter ausgeschaltet
wird.
■Bedingungen, unter denen das System
ein Fahrzeug nicht erfasst
Die RCTA-Funktion ist nicht darauf ausge-
legt, folgende Fahrzeugtypen und/oder
Objekte zu erfassen:
●Fahrzeuge, die sich direkt von hinten
nähern
●Fahrzeuge, die aus einem Parkplatz neben
Ihrem Fahrzeug zurücksetzen
●Fahrzeuge, die von den Sensoren auf-
grund von Hindernissen nicht erfasst wer-
den können
●Schutzplanken, Mauern, Schilder,
geparkte Fahrzeuge und ähnliche unbe-
wegliche Gegenstände
*
●Kleinkrafträder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich von Ihrem Fahrzeug
entfernen
●Fahrzeuge, die sich aus einem Parkplatz
neben Ihrem Fahrzeug nähern*
●Der Abstand zwischen dem Sensor und
dem herannahenden Fahrzeug ist zu
gering geworden
*: Abhängig von den jeweiligen Bedingungen
kann jedoch eine Erfassung des Fahr-
zeugs und/oder Objekts stattfinden.
■Situationen, in denen das System mög-
licherweise nicht ordnungsgemäß funk-
tioniert
Die RCTA-Funktion erfasst Fahrzeuge in den folgenden Situationen möglicherweise nicht
einwandfrei:
●Wenn die Ausrichtung des Sensors nicht
mehr stimmt, weil der Sensor oder der
umgebende Bereich einem starken Stoß
ausgesetzt wurde
●Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. den Sensor oder den umgeben-
den Bereich am Heckstoßfänger bedeckt
●Beim Fahren auf einer nassen Fahrbahn
mit tiefen Wasserpfützen bei schlechtem
Wetter, wie Starkregen, Schneefall oder
Nebel
●Wenn sich mehrere Fahrzeuge annähern
und nur ein geringer Abstand zwischen
diesen Fahrzeugen besteht
●Wenn sich ein Fahrzeug mit hoher
Geschwindigkeit nähert
●Wenn am Fahrzeug eine Ausstattung
angebracht wird, die einen Sensor verdec-
ken kann, wie eine Notabschleppöse, ein
Stoßfängerschutz (ein zusätzlicher Verklei-
dungsstreifen usw.), ein Fahrradträger
oder ein Schneepflug
●Beim Zurücksetzen an einem Hang mit
einem starken Gefällewechsel
●Beim Zurücksetzen aus einer schrägen
Parklücke

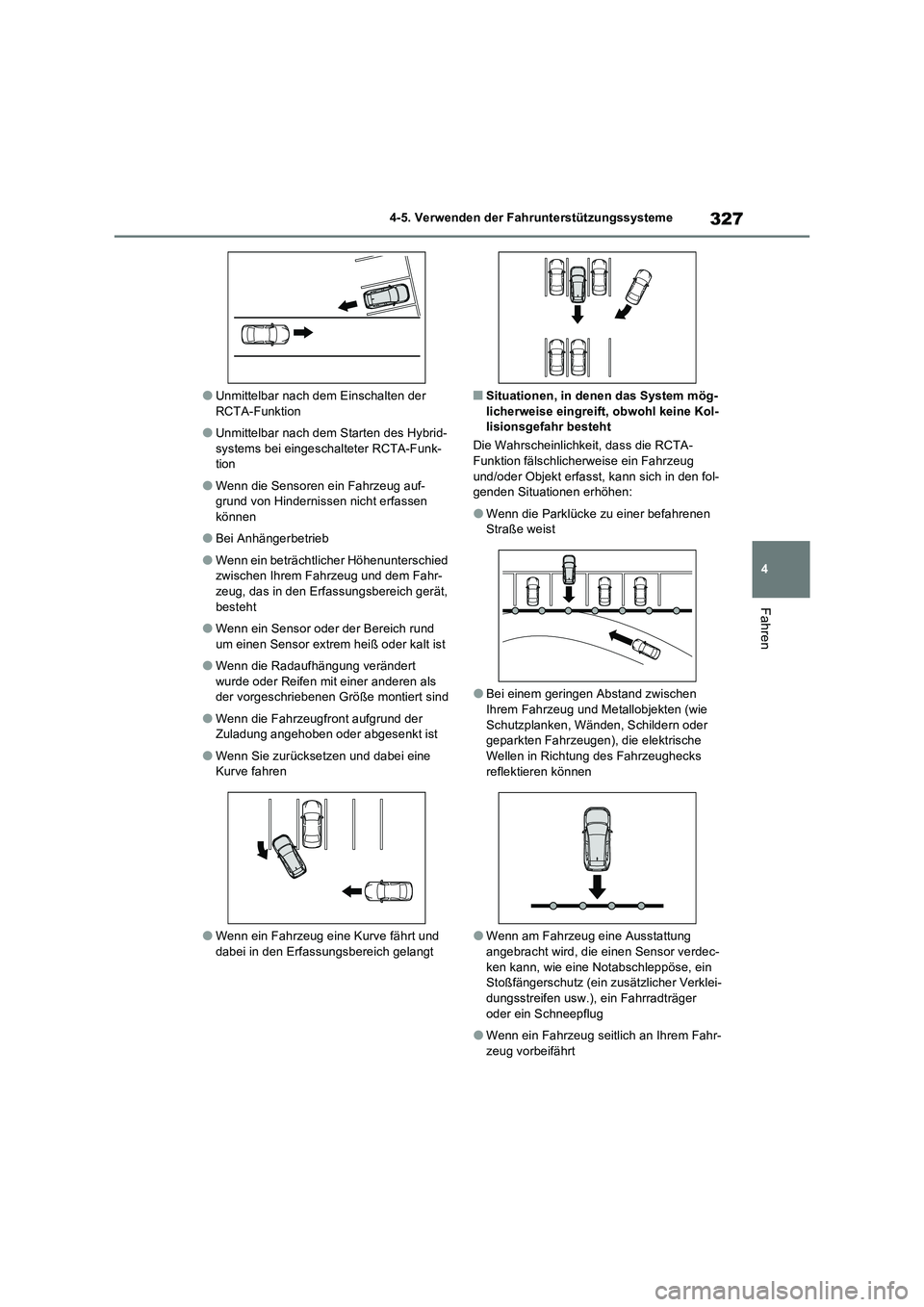

327
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
●Unmittelbar nach dem Einschalten der
RCTA-Funktion
●Unmittelbar nach dem Starten des Hybrid-
systems bei eingeschalteter RCTA-Funk-
tion
●Wenn die Sensoren ein Fahrzeug auf-
grund von Hindernissen nicht erfassen
können
●Bei Anhängerbetrieb
●Wenn ein beträchtlicher Höhenunterschied
zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erfassungsbereich gerät,
besteht
●Wenn ein Sensor oder der Bereich rund
um einen Sensor extrem heiß oder kalt ist
●Wenn die Radaufhängung verändert
wurde oder Reifen mit einer anderen als
der vorgeschriebenen Größe montiert sind
●Wenn die Fahrzeugfront aufgrund der
Zuladung angehoben oder abgesenkt ist
●Wenn Sie zurücksetzen und dabei eine
Kurve fahren
●Wenn ein Fahrzeug eine Kurve fährt und
dabei in den Erfassungsbereich gelangt
■Situationen, in denen das System mög-
licherweise eingreift, obwohl keine Kol-
lisionsgefahr besteht
Die Wahrscheinlichkeit, dass die RCTA-
Funktion fälschlicherweise ein Fahrzeug
und/oder Objekt erfasst, kann sich in den fol-
genden Situationen erhöhen:
●Wenn die Parklücke zu einer befahrenen
Straße weist
●Bei einem geringen Abstand zwischen
Ihrem Fahrzeug und Metallobjekten (wie
Schutzplanken, Wänden, Schildern oder
geparkten Fahrzeugen), die elektrische
Wellen in Richtung des Fahrzeughecks
reflektieren können
●Wenn am Fahrzeug eine Ausstattung
angebracht wird, die einen Sensor verdec-
ken kann, wie eine Notabschleppöse, ein
Stoßfängerschutz (ein zusätzlicher Verklei-
dungsstreifen usw.), ein Fahrradträger
oder ein Schneepflug
●Wenn ein Fahrzeug seitlich an Ihrem Fahr-
zeug vorbeifährt

3284-5. Verwenden der Fahrunterstützungssysteme
●Wenn ein erfasstes Fahrzeug eine Kurve
fährt, während es sich Ihrem Fahrzeug
nähert
●Wenn sich in der Nähe Ihres Fahrzeugs
Objekte befinden, die sich drehen, wie
etwa das Gebläse einer Klimaanlage
●Wenn Wasser in Richtung des Heckstoß-
fängers gespritzt oder gesprüht wird, wie
etwa von einem Sprinkler
●Bei beweglichen Objekten (Fahnen,
Abgase, große Regentropfen oder
Schneeflocken, Regenwasser auf der
Fahrbahnoberfläche usw.)
●Wenn der Abstand zwischen Ihrem Fahr-
zeug und einer Schutzplanke, Wand usw.,
die in den Erfassungsbereich gerät, gering
ist
●Bei Gitterrosten und Rinnsteinen
●Wenn ein Sensor oder der Bereich rund
um einen Sensor extrem heiß oder kalt ist
●Wenn die Radaufhängung verändert
wurde oder Reifen mit einer anderen als
der vorgeschriebenen Größe montiert sind
●Wenn die Fahrzeugfront aufgrund der
Zuladung angehoben oder abgesenkt ist
*: Falls vorhanden
■Parkunterstützungsbremsfunk-
tion (für statische Objekte)
S.334
■Parkunterstützungsbremsfunk-
tion (für quer von hinten heranna-
hende Fahrzeuge) (falls
vorhanden)
S.337
PKSB (Parkunterstützungs-
bremse)
*
Das Parkunterstützungsbremssy-
stem umfasst die folgenden Funk-
tionen, die einsatzbereit sind,
wenn Sie mit niedriger Geschwin-
digkeit fahren oder zurücksetzen
(z. B. beim Einparken). Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Kollision mit
einem erfassten Objekt hoch ist,
fordert eine Warnung den Fahrer
dazu auf, Maßnahmen zur Vermei-
dung einer Kollision zu ergreifen.
Wenn das System feststellt, dass
die Wahrscheinlichkeit einer Kolli-
sion mit einem erfassten Objekt
extrem hoch ist, werden die Brem-
sen automatisch betätigt, um zur
Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen
der Kollision beizutragen.
PKSB-System (Parkunterstüt-
zungsbremssystem)

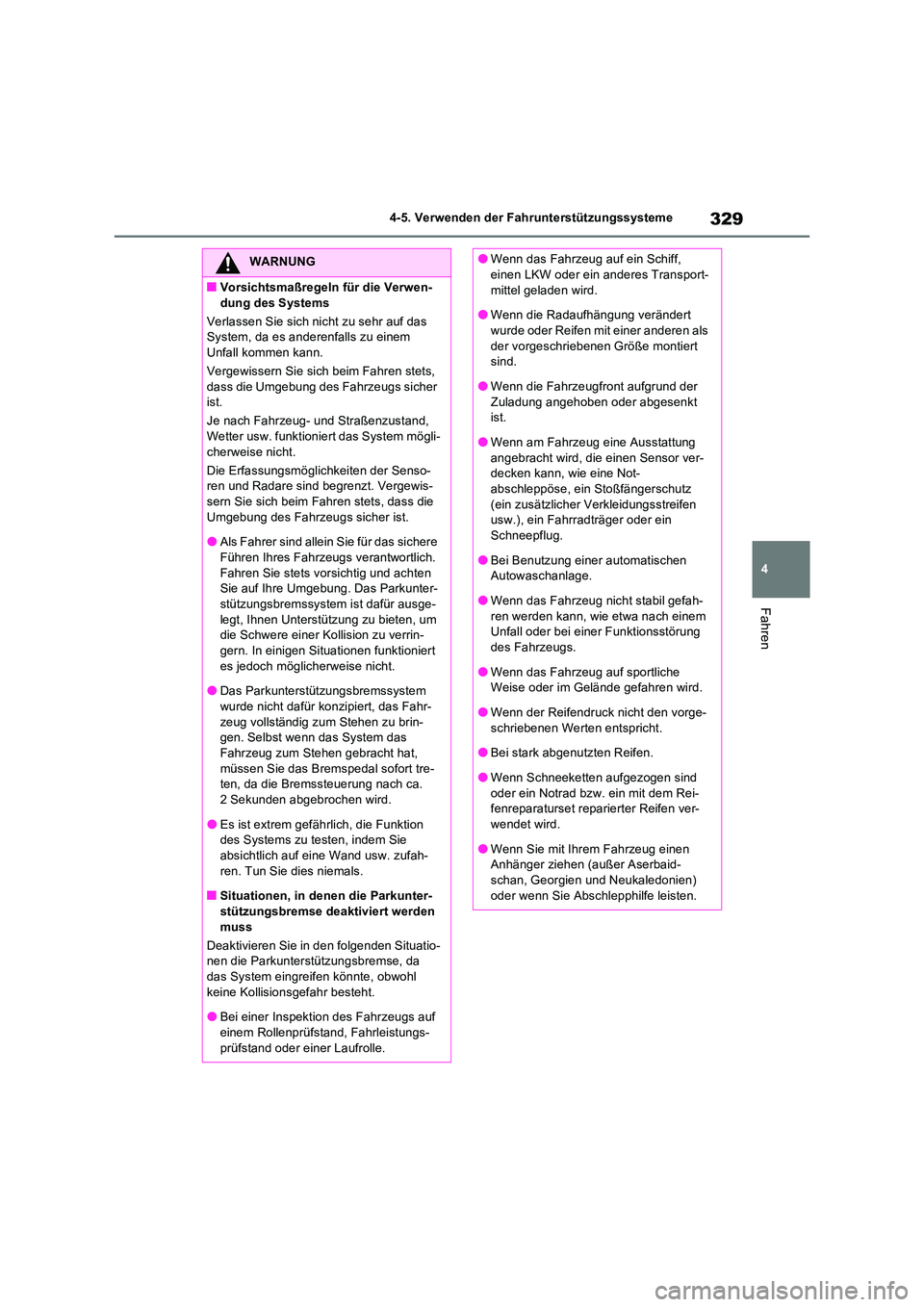

329
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
■Vorsichtsmaßregeln für die Verwen-
dung des Systems
Verlassen Sie sich nicht zu sehr auf das System, da es anderenfalls zu einem Unfall kommen kann.
Vergewissern Sie sich beim Fahren stets,
dass die Umgebung des Fahrzeugs sicher ist.
Je nach Fahrzeug- und Straßenzustand, Wetter usw. funktioniert das System mögli-
cherweise nicht.
Die Erfassungsmöglichkeiten der Senso- ren und Radare sind begrenzt. Vergewis-sern Sie sich beim Fahren stets, dass die
Umgebung des Fahrzeugs sicher ist.
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie stets vorsichtig und achten Sie auf Ihre Umgebung. Das Parkunter-stützungsbremssystem ist dafür ausge-
legt, Ihnen Unterstützung zu bieten, um die Schwere einer Kollision zu verrin-gern. In einigen Situationen funktioniert
es jedoch möglicherweise nicht.
●Das Parkunterstützungsbremssystem wurde nicht dafür konzipiert, das Fahr-
zeug vollständig zum Stehen zu brin- gen. Selbst wenn das System das
Fahrzeug zum Stehen gebracht hat, müssen Sie das Bremspedal sofort tre-ten, da die Bremssteuerung nach ca.
2 Sekunden abgebrochen wird.
●Es ist extrem gefährlich, die Funktion des Systems zu testen, indem Sie
absichtlich auf eine Wand usw. zufah- ren. Tun Sie dies niemals.
■Situationen, in denen die Parkunter-
stützungsbremse deaktiviert werden muss
Deaktivieren Sie in den folgenden Situatio- nen die Parkunterstützungsbremse, da
das System eingreifen könnte, obwohl keine Kollisionsgefahr besteht.
●Bei einer Inspektion des Fahrzeugs auf
einem Rollenprüfstand, Fahrleistungs- prüfstand oder einer Laufrolle.
●Wenn das Fahrzeug auf ein Schiff, einen LKW oder ein anderes Transport-
mittel geladen wird.
●Wenn die Radaufhängung verändert wurde oder Reifen mit einer anderen als
der vorgeschriebenen Größe montiert sind.
●Wenn die Fahrzeugfront aufgrund der
Zuladung angehoben oder abgesenkt ist.
●Wenn am Fahrzeug eine Ausstattung
angebracht wird, die einen Sensor ver- decken kann, wie eine Not-abschleppöse, ein Stoßfängerschutz
(ein zusätzlicher Verkleidungsstreifen usw.), ein Fahrradträger oder ein Schneepflug.
●Bei Benutzung einer automatischen Autowaschanlage.
●Wenn das Fahrzeug nicht stabil gefah-
ren werden kann, wie etwa nach einem Unfall oder bei einer Funktionsstörung des Fahrzeugs.
●Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird.
●Wenn der Reifendruck nicht den vorge-
schriebenen Werten entspricht.
●Bei stark abgenutzten Reifen.
●Wenn Schneeketten aufgezogen sind
oder ein Notrad bzw. ein mit dem Rei- fenreparaturset reparierter Reifen ver-wendet wird.
●Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen (außer Aserbaid-schan, Georgien und Neukaledonien)
oder wenn Sie Abschlepphilfe leisten.

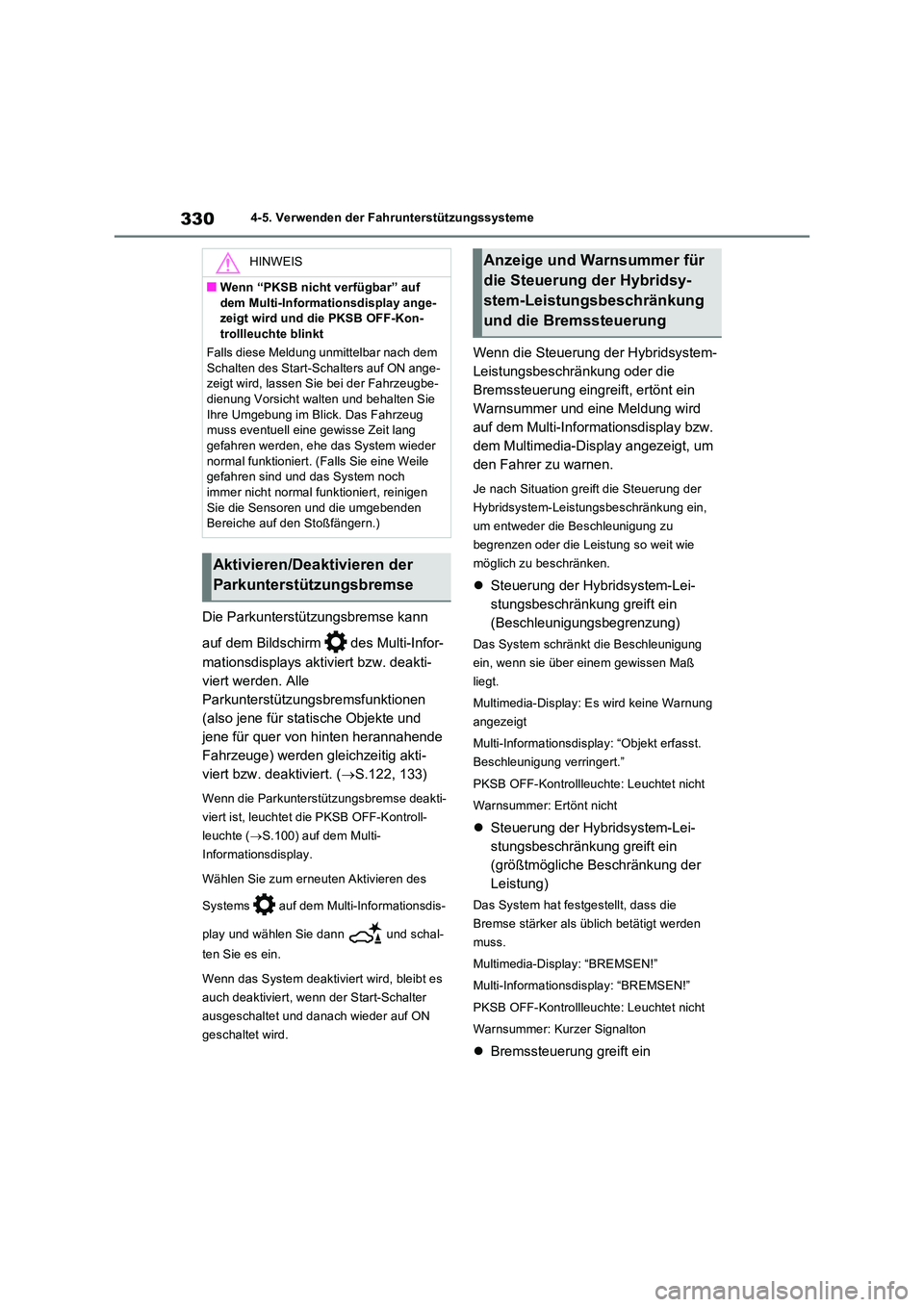

3304-5. Verwenden der Fahrunterstützungssysteme
Die Parkunterstützungsbremse kann
auf dem Bildschirm des Multi-Infor-
mationsdisplays aktiviert bzw. deakti-
viert werden. Alle
Parkunterstützungsbremsfunktionen
(also jene für statische Objekte und
jene für quer von hinten herannahende
Fahrzeuge) werden gleichzeitig akti-
viert bzw. deaktiviert. ( S.122, 133)
Wenn die Parkunterstützungsbremse deakti-
viert ist, leuchtet die PKSB OFF-Kontroll-
leuchte ( S.100) auf dem Multi-
Informationsdisplay.
Wählen Sie zum erneuten Aktivieren des
Systems auf dem Multi-Informationsdis-
play und wählen Sie dann und schal-
ten Sie es ein.
Wenn das System deaktiviert wird, bleibt es
auch deaktiviert, wenn der Start-Schalter
ausgeschaltet und danach wieder auf ON
geschaltet wird.
Wenn die Steuerung der Hybridsystem-
Leistungsbeschränkung oder die
Bremssteuerung eingreift, ertönt ein
Warnsummer und eine Meldung wird
auf dem Multi-Informationsdisplay bzw.
dem Multimedia-Display angezeigt, um
den Fahrer zu warnen.
Je nach Situation greift die Steuerung der
Hybridsystem-Leistungsbeschränkung ein,
um entweder die Beschleunigung zu
begrenzen oder die Leistung so weit wie
möglich zu beschränken.
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(Beschleunigungsbegrenzung)
Das System schränkt die Beschleunigung
ein, wenn sie über einem gewissen Maß
liegt.
Multimedia-Display: Es wird keine Warnung
angezeigt
Multi-Informationsdisplay: “Objekt erfasst.
Beschleunigung verringert.”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Ertönt nicht
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(größtmögliche Beschränkung der
Leistung)
Das System hat festgestellt, dass die
Bremse stärker als üblich betätigt werden
muss.
Multimedia-Display: “BREMSEN!”
Multi-Informationsdisplay: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
 Bremssteuerung greift ein
HINWEIS
■Wenn “PKSB nicht verfügbar” auf
dem Multi-Informationsdisplay ange- zeigt wird und die PKSB OFF-Kon-trollleuchte blinkt
Falls diese Meldung unmittelbar nach dem
Schalten des Start-Schalters auf ON ange- zeigt wird, lassen Sie bei der Fahrzeugbe-dienung Vorsicht walten und behalten Sie
Ihre Umgebung im Blick. Das Fahrzeug muss eventuell eine gewisse Zeit lang gefahren werden, ehe das System wieder
normal funktioniert. (Falls Sie eine Weile gefahren sind und das System noch immer nicht normal funktioniert, reinigen
Sie die Sensoren und die umgebenden Bereiche auf den Stoßfängern.)
Aktivieren/Deaktivieren der
Parkunterstützungsbremse
Anzeige und Warnsummer für
die Steuerung der Hybridsy-
stem-Leistungsbeschränkung
und die Bremssteuerung

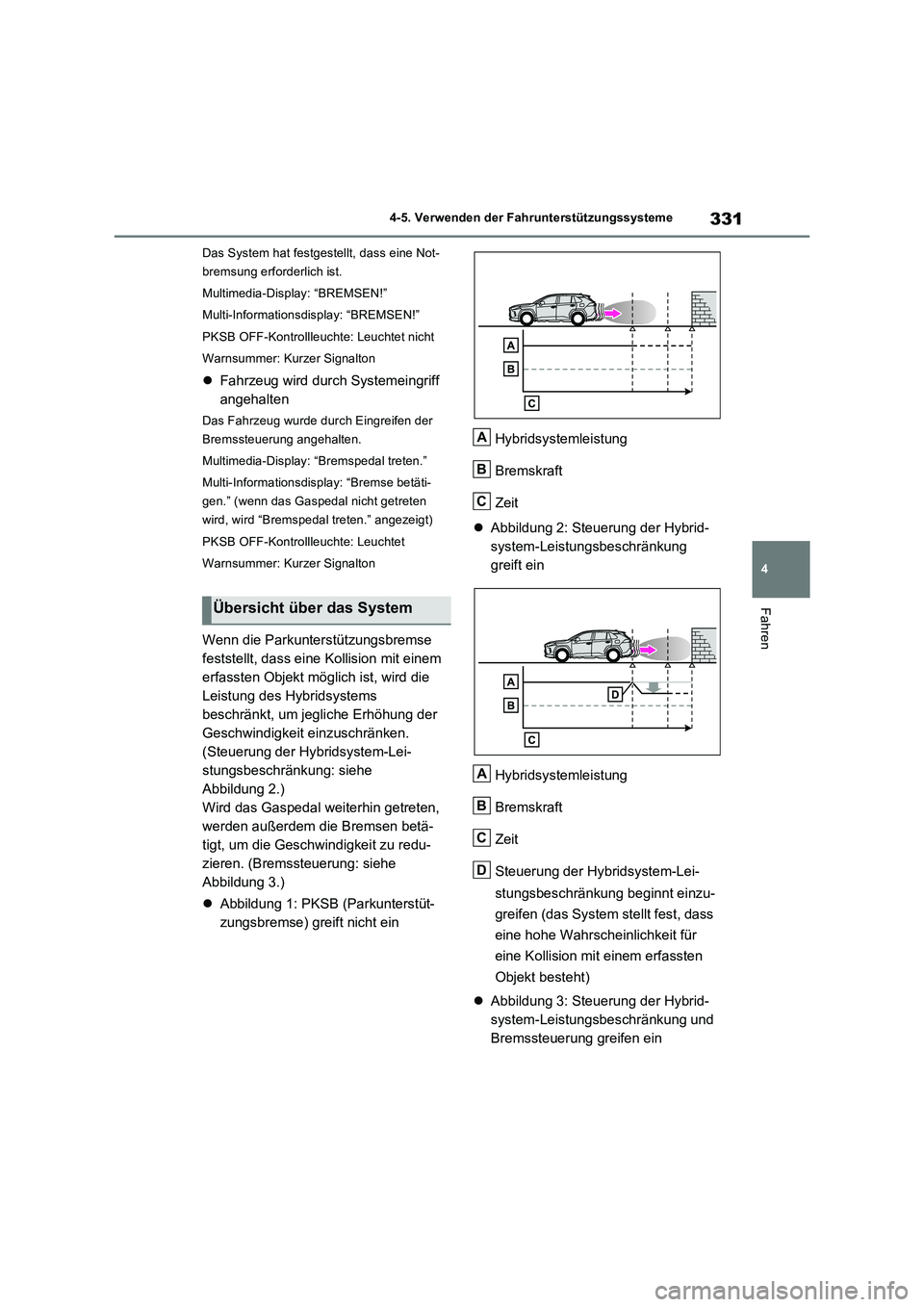

331
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Das System hat festgestellt, dass eine Not-
bremsung erforderlich ist.
Multimedia-Display: “BREMSEN!”
Multi-Informationsdisplay: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
Fahrzeug wird durch Systemeingriff
angehalten
Das Fahrzeug wurde durch Eingreifen der
Bremssteuerung angehalten.
Multimedia-Display: “Bremspedal treten.”
Multi-Informationsdisplay: “Bremse betäti-
gen.” (wenn das Gaspedal nicht getreten
wird, wird “Bremspedal treten.” angezeigt)
PKSB OFF-Kontrollleuchte: Leuchtet
Warnsummer: Kurzer Signalton
Wenn die Parkunterstützungsbremse
feststellt, dass eine Kollision mit einem
erfassten Objekt möglich ist, wird die
Leistung des Hybridsystems
beschränkt, um jegliche Erhöhung der
Geschwindigkeit einzuschränken.
(Steuerung der Hybridsystem-Lei-
stungsbeschränkung: siehe
Abbildung 2.)
Wird das Gaspedal weiterhin getreten,
werden außerdem die Bremsen betä-
tigt, um die Geschwindigkeit zu redu-
zieren. (Bremssteuerung: siehe
Abbildung 3.)
Abbildung 1: PKSB (Parkunterstüt-
zungsbremse) greift nicht einHybridsystemleistung
Bremskraft
Zeit
Abbildung 2: Steuerung der Hybrid-
system-Leistungsbeschränkung
greift ein
Hybridsystemleistung
Bremskraft
Zeit
Steuerung der Hybridsystem-Lei-
stungsbeschränkung beginnt einzu-
greifen (das System stellt fest, dass
eine hohe Wahrscheinlichkeit für
eine Kollision mit einem erfassten
Objekt besteht)
Abbildung 3: Steuerung der Hybrid-
system-Leistungsbeschränkung und
Bremssteuerung greifen ein
Übersicht über das System
A
B
C
A
B
C
D

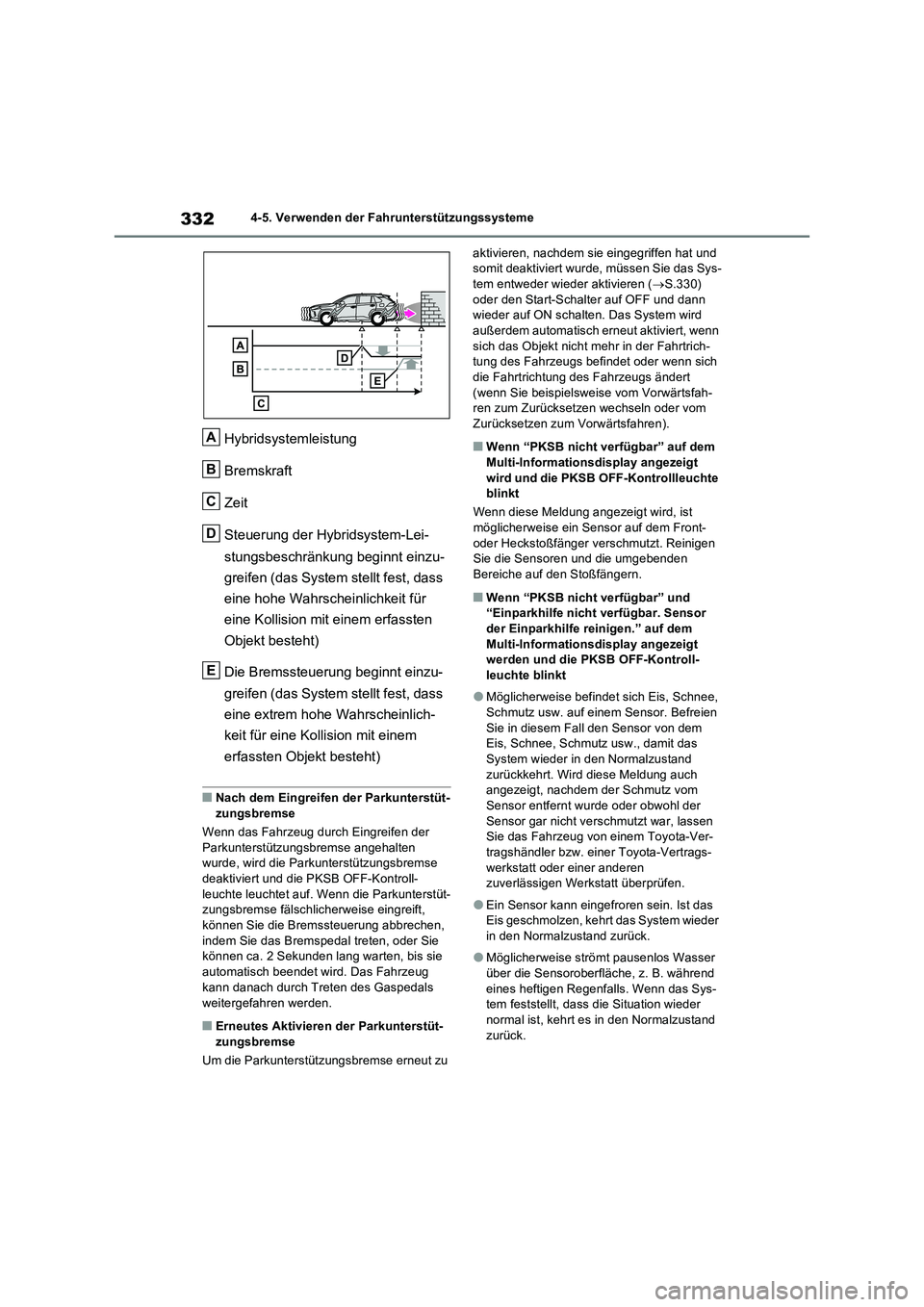

3324-5. Verwenden der Fahrunterstützungssysteme
Hybridsystemleistung
Bremskraft
Zeit
Steuerung der Hybridsystem-Lei-
stungsbeschränkung beginnt einzu-
greifen (das System stellt fest, dass
eine hohe Wahrscheinlichkeit für
eine Kollision mit einem erfassten
Objekt besteht)
Die Bremssteuerung beginnt einzu-
greifen (das System stellt fest, dass
eine extrem hohe Wahrscheinlich-
keit für eine Kollision mit einem
erfassten Objekt besteht)
■Nach dem Eingreifen der Parkunterstüt-
zungsbremse
Wenn das Fahrzeug durch Eingreifen der
Parkunterstützungsbremse angehalten
wurde, wird die Parkunterstützungsbremse
deaktiviert und die PKSB OFF-Kontroll-
leuchte leuchtet auf. Wenn die Parkunterstüt-
zungsbremse fälschlicherweise eingreift,
können Sie die Bremssteuerung abbrechen,
indem Sie das Bremspedal treten, oder Sie
können ca. 2 Sekunden lang warten, bis sie
automatisch beendet wird. Das Fahrzeug
kann danach durch Treten des Gaspedals
weitergefahren werden.
■Erneutes Aktivieren der Parkunterstüt-
zungsbremse
Um die Parkunterstützungsbremse erneut zu aktivieren, nachdem sie eingegriffen hat und
somit deaktiviert wurde, müssen Sie das Sys-
tem entweder wieder aktivieren (S.330)
oder den Start-Schalter auf OFF und dann
wieder auf ON schalten. Das System wird
außerdem automatisch erneut aktiviert, wenn
sich das Objekt nicht mehr in der Fahrtrich-
tung des Fahrzeugs befindet oder wenn sich
die Fahrtrichtung des Fahrzeugs ändert
(wenn Sie beispielsweise vom Vorwärtsfah-
ren zum Zurücksetzen wechseln oder vom
Zurücksetzen zum Vorwärtsfahren).
■Wenn “PKSB nicht verfügbar” auf dem
Multi-Informationsdisplay angezeigt
wird und die PKSB OFF-Kontrollleuchte
blinkt
Wenn diese Meldung angezeigt wird, ist
möglicherweise ein Sensor auf dem Front-
oder Heckstoßfänger verschmutzt. Reinigen
Sie die Sensoren und die umgebenden
Bereiche auf den Stoßfängern.
■Wenn “PKSB nicht verfügbar” und
“Einparkhilfe nicht verfügbar. Sensor
der Einparkhilfe reinigen.” auf dem
Multi-Informationsdisplay angezeigt
werden und die PKSB OFF-Kontroll-
leuchte blinkt
●Möglicherweise befindet sich Eis, Schnee,
Schmutz usw. auf einem Sensor. Befreien
Sie in diesem Fall den Sensor von dem
Eis, Schnee, Schmutz usw., damit das
System wieder in den Normalzustand
zurückkehrt. Wird diese Meldung auch
angezeigt, nachdem der Schmutz vom
Sensor entfernt wurde oder obwohl der
Sensor gar nicht verschmutzt war, lassen
Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
●Ein Sensor kann eingefroren sein. Ist das
Eis geschmolzen, kehrt das System wieder
in den Normalzustand zurück.
●Möglicherweise strömt pausenlos Wasser
über die Sensoroberfläche, z. B. während
eines heftigen Regenfalls. Wenn das Sys-
tem feststellt, dass die Situation wieder
normal ist, kehrt es in den Normalzustand
zurück.
A
B
C
D
E
