2023 TOYOTA RAV4 Betriebsanleitungen (in German)

125
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

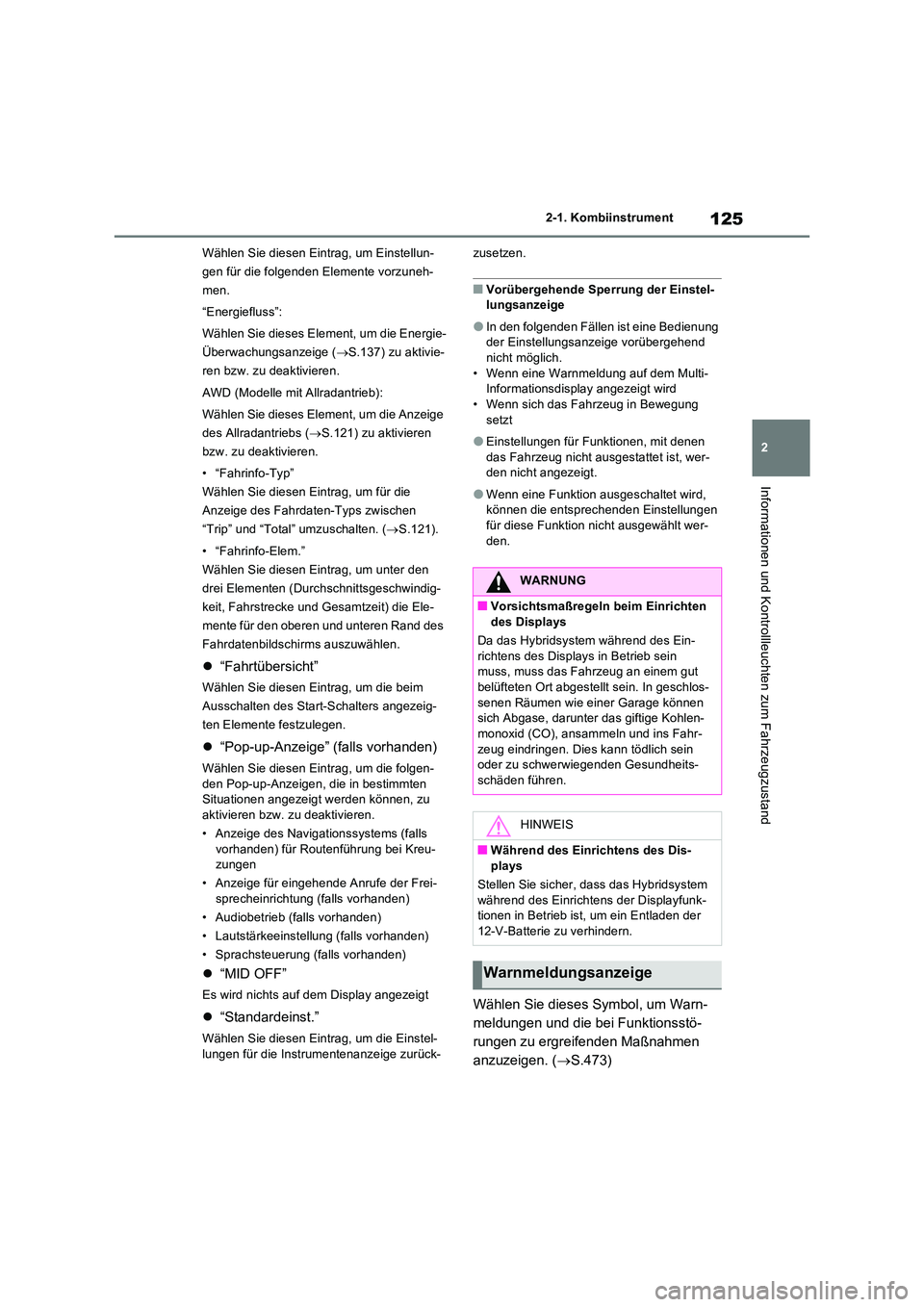

Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
“Energiefluss”:
Wählen Sie dieses Element, um die Energie-
Überwachungsanzeige ( S.137) zu aktivie-
ren bzw. zu deaktivieren.
AWD (Modelle mit Allradantrieb):
Wählen Sie dieses Element, um die Anzeige
des Allradantriebs ( S.121) zu aktivieren
bzw. zu deaktivieren.
• “Fahrinfo-Typ”
Wählen Sie diesen Eintrag, um für die
Anzeige des Fahrdaten-Typs zwischen
“Trip” und “Total” umzuschalten. ( S.121).
• “Fahrinfo-Elem.”
Wählen Sie diesen Eintrag, um unter den
drei Elementen (Durchschnittsgeschwindig-
keit, Fahrstrecke und Gesamtzeit) die Ele-
mente für den oberen und unteren Rand des
Fahrdatenbildschirms auszuwählen.
 “Fahrtübersicht”
Wählen Sie diesen Eintrag, um die beim
Ausschalten des Start-Schalters angezeig-
ten Elemente festzulegen.
 “Pop-up-Anzeige” (falls vorhanden)
Wählen Sie diesen Eintrag, um die folgen-
den Pop-up-Anzeigen, die in bestimmten Situationen angezeigt werden können, zu aktivieren bzw. zu deaktivieren.
• Anzeige des Navigationssystems (falls
vorhanden) für Routenführung bei Kreu- zungen
• Anzeige für eingehende Anrufe der Frei- sprecheinrichtung (falls vorhanden)
• Audiobetrieb (falls vorhanden)
• Lautstärkeeinstellung (falls vorhanden)
• Sprachsteuerung (falls vorhanden)
 “MID OFF”
Es wird nichts auf dem Display angezeigt
“Standardeinst.”
Wählen Sie diesen Eintrag, um die Einstel-
lungen für die Instrumentenanzeige zurück-
zusetzen.
■Vorübergehende Sperrung der Einstel- lungsanzeige
●In den folgenden Fällen ist eine Bedienung der Einstellungsanzeige vorübergehend nicht möglich.
• Wenn eine Warnmeldung auf dem Multi- Informationsdisplay angezeigt wird• Wenn sich das Fahrzeug in Bewegung
setzt
●Einstellungen für Funktionen, mit denen
das Fahrzeug nicht ausgestattet ist, wer- den nicht angezeigt.
●Wenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen für diese Funktion nicht ausgewählt wer-
den.
Wählen Sie dieses Symbol, um Warn-
meldungen und die bei Funktionsstö-
rungen zu ergreifenden Maßnahmen
anzuzeigen. ( S.473)
WARNUNG
■Vorsichtsmaßregeln beim Einrichten des Displays
Da das Hybridsystem während des Ein-
richtens des Displays in Betrieb sein muss, muss das Fahrzeug an einem gut belüfteten Ort abgestellt sein. In geschlos-
senen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlen-monoxid (CO), ansammeln und ins Fahr-
zeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesundheits-schäden führen.
HINWEIS
■Während des Einrichtens des Dis-plays
Stellen Sie sicher, dass das Hybridsystem
während des Einrichtens der Displayfunk- tionen in Betrieb ist, um ein Entladen der 12-V-Batterie zu verhindern.
Warnmeldungsanzeige

1262-1. Kombiinstrument

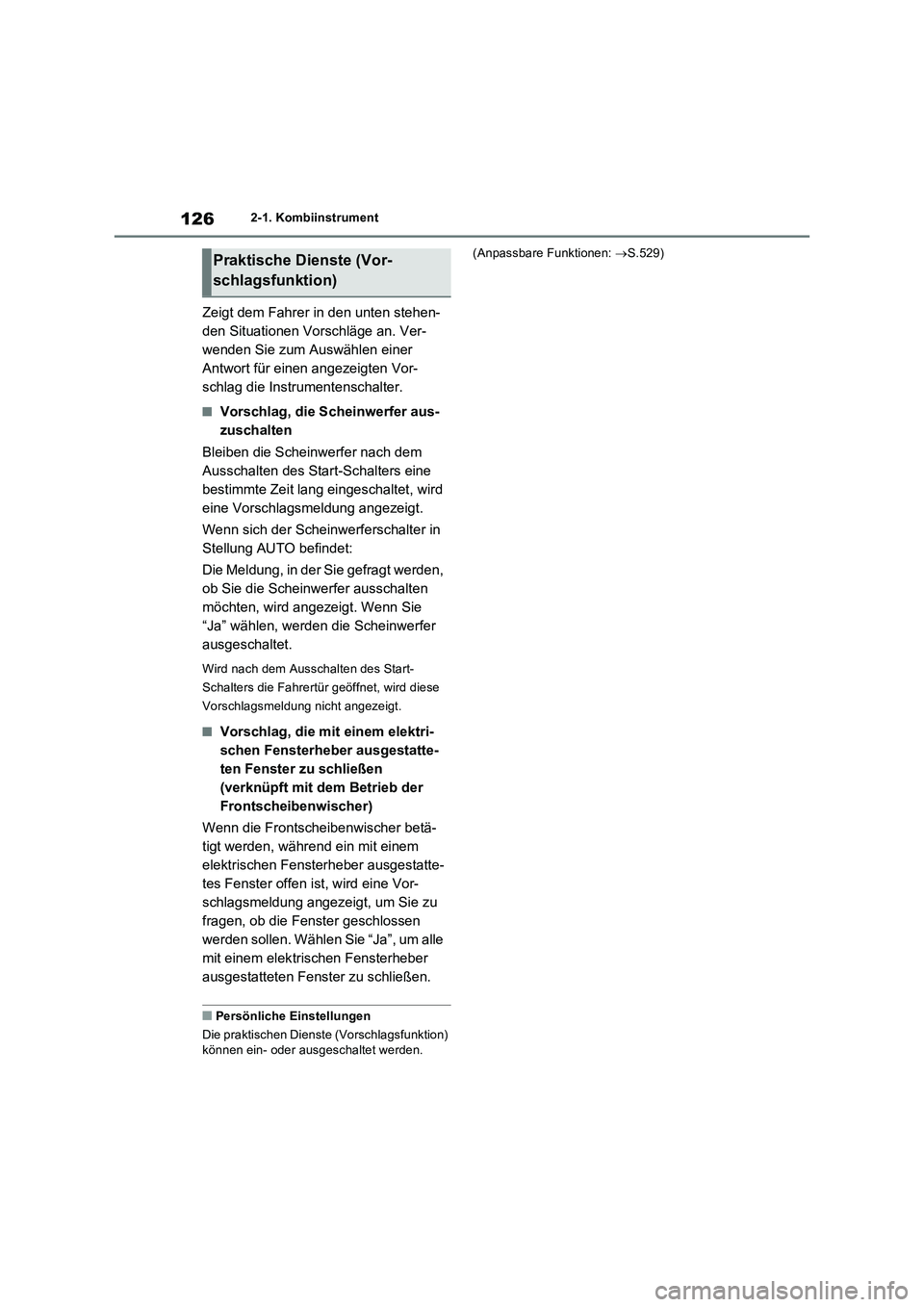

Zeigt dem Fahrer in den unten stehen-
den Situationen Vorschläge an. Ver-
wenden Sie zum Auswählen einer
Antwort für einen angezeigten Vor-
schlag die Instrumentenschalter.
■Vorschlag, die Scheinwerfer aus-
zuschalten
Bleiben die Scheinwerfer nach dem
Ausschalten des Start-Schalters eine
bestimmte Zeit lang eingeschaltet, wird
eine Vorschlagsmeldung angezeigt.
Wenn sich der Scheinwerferschalter in
Stellung AUTO befindet:
Die Meldung, in der Sie gefragt werden,
ob Sie die Scheinwerfer ausschalten
möchten, wird angezeigt. Wenn Sie
“Ja” wählen, werden die Scheinwerfer
ausgeschaltet.
Wird nach dem Ausschalten des Start-
Schalters die Fahrertür geöffnet, wird diese
Vorschlagsmeldung nicht angezeigt.
■Vorschlag, die mit einem elektri-
schen Fensterheber ausgestatte-
ten Fenster zu schließen
(verknüpft mit dem Betrieb der
Frontscheibenwischer)
Wenn die Frontscheibenwischer betä-
tigt werden, während ein mit einem
elektrischen Fensterheber ausgestatte-
tes Fenster offen ist, wird eine Vor-
schlagsmeldung angezeigt, um Sie zu
fragen, ob die Fenster geschlossen
werden sollen. Wählen Sie “Ja”, um alle
mit einem elektrischen Fensterheber
ausgestatteten Fenster zu schließen.
■Persönliche Einstellungen
Die praktischen Dienste (Vorschlagsfunktion)
können ein- oder ausgeschaltet werden. (Anpassbare Funktionen: S.529)
Praktische Dienste (Vor-
schlagsfunktion)

127
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

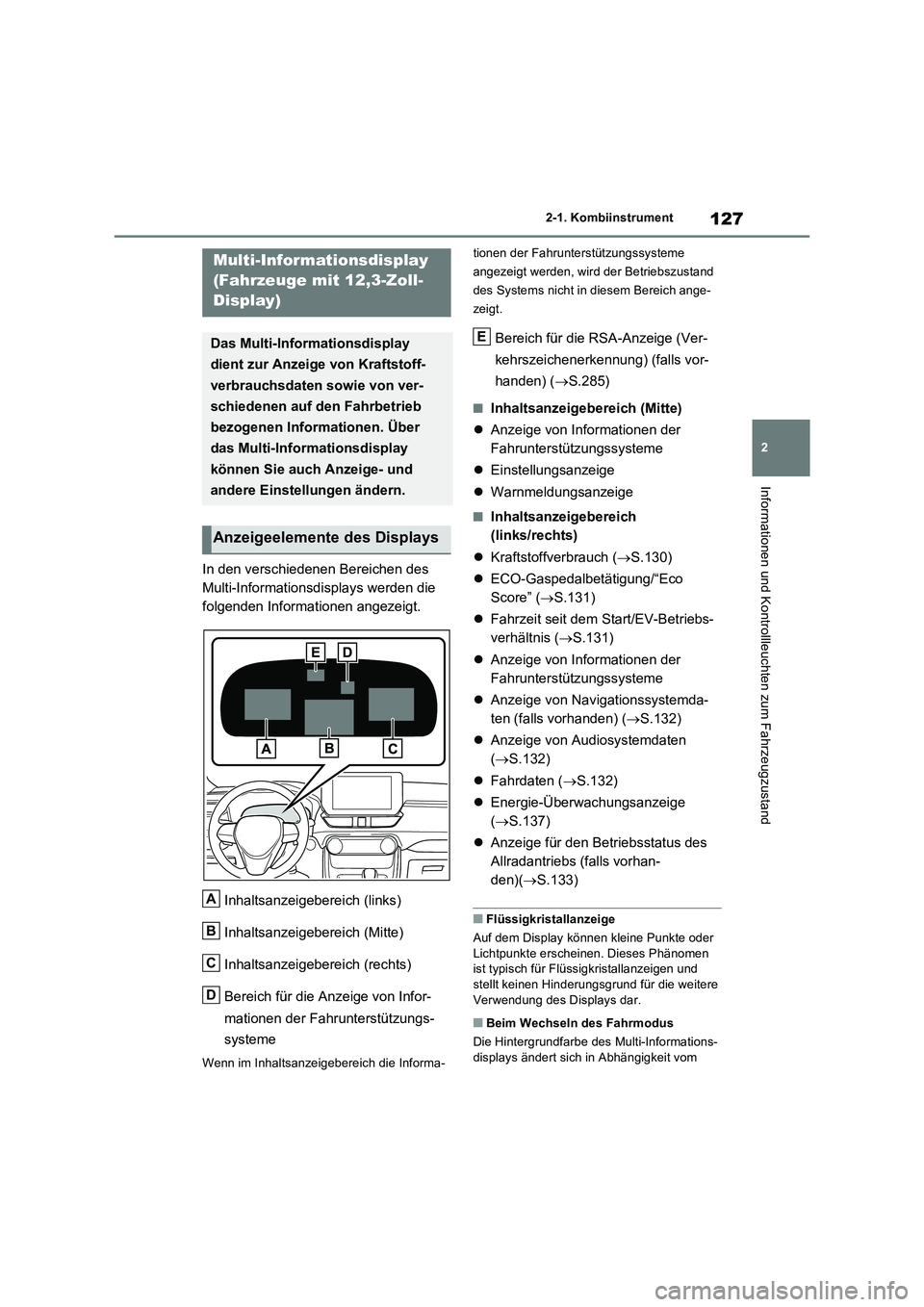

In den verschiedenen Bereichen des
Multi-Informationsdisplays werden die
folgenden Informationen angezeigt.
Inhaltsanzeigebereich (links)
Inhaltsanzeigebereich (Mitte)
Inhaltsanzeigebereich (rechts)
Bereich für die Anzeige von Infor-
mationen der Fahrunterstützungs-
systeme
Wenn im Inhaltsanzeigebereich die Informa-tionen der Fahrunterstützungssysteme
angezeigt werden, wird der Betriebszustand
des Systems nicht in diesem Bereich ange-
zeigt.
Bereich für die RSA-Anzeige (Ver-
kehrszeichenerkennung) (falls vor-
handen) (S.285)
■Inhaltsanzeigebereich (Mitte)
Anzeige von Informationen der
Fahrunterstützungssysteme
Einstellungsanzeige
Warnmeldungsanzeige
■Inhaltsanzeigebereich
(links/rechts)
Kraftstoffverbrauch (S.130)
ECO-Gaspedalbetätigung/“Eco
Score” (S.131)
Fahrzeit seit dem Start/EV-Betriebs-
verhältnis (S.131)
Anzeige von Informationen der
Fahrunterstützungssysteme
Anzeige von Navigationssystemda-
ten (falls vorhanden) (S.132)
Anzeige von Audiosystemdaten
(S.132)
Fahrdaten (S.132)
Energie-Überwachungsanzeige
(S.137)
Anzeige für den Betriebsstatus des
Allradantriebs (falls vorhan-
den)(S.133)
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder
Lichtpunkte erscheinen. Dieses Phänomen
ist typisch für Flüssigkristallanzeigen und
stellt keinen Hinderungsgrund für die weitere
Verwendung des Displays dar.
■Beim Wechseln des Fahrmodus
Die Hintergrundfarbe des Multi-Informations-
displays ändert sich in Abhängigkeit vom
Multi-Informationsdisplay
(Fahrzeuge mit 12,3-Zoll-
Display)
Das Multi-Informationsdisplay
dient zur Anzeige von Kraftstoff-
verbrauchsdaten sowie von ver-
schiedenen auf den Fahrbetrieb
bezogenen Informationen. Über
das Multi-Informationsdisplay
können Sie auch Anzeige- und
andere Einstellungen ändern.
Anzeigeelemente des Displays
A
B
C
D
E

1282-1. Kombiinstrument

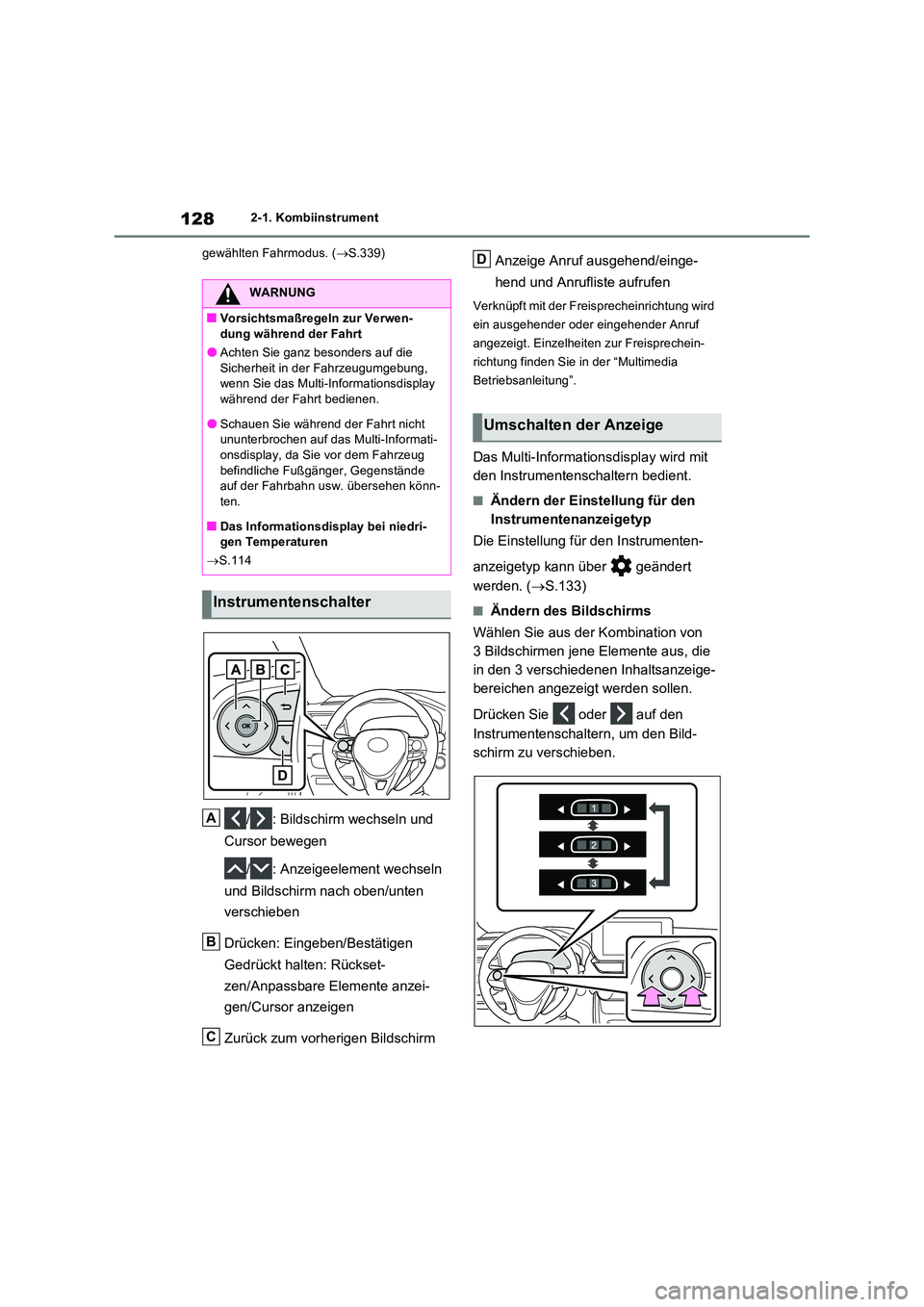

gewählten Fahrmodus. ( S.339)
/ : Bildschirm wechseln und
Cursor bewegen
/ : Anzeigeelement wechseln
und Bildschirm nach oben/unten
verschieben
Drücken: Eingeben/Bestätigen
Gedrückt halten: Rückset-
zen/Anpassbare Elemente anzei-
gen/Cursor anzeigen
Zurück zum vorherigen Bildschirm
Anzeige Anruf ausgehend/einge-
hend und Anrufliste aufrufen
Verknüpft mit der Freisprecheinrichtung wird
ein ausgehender oder eingehender Anruf
angezeigt. Einzelheiten zur Freisprechein-
richtung finden Sie in der “Multimedia
Betriebsanleitung”.
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.
■Ändern der Einstellung für den
Instrumentenanzeigetyp
Die Einstellung für den Instrumenten-
anzeigetyp kann über geändert
werden. ( S.133)
■Ändern des Bildschirms
Wählen Sie aus der Kombination von
3 Bildschirmen jene Elemente aus, die
in den 3 verschiedenen Inhaltsanzeige-
bereichen angezeigt werden sollen.
Drücken Sie oder auf den
Instrumentenschaltern, um den Bild-
schirm zu verschieben.
WARNUNG
■Vorsichtsmaßregeln zur Verwen- dung während der Fahrt
●Achten Sie ganz besonders auf die
Sicherheit in der Fahrzeugumgebung, wenn Sie das Multi-Informationsdisplay während der Fahrt bedienen.
●Schauen Sie während der Fahrt nicht ununterbrochen auf das Multi-Informati-onsdisplay, da Sie vor dem Fahrzeug
befindliche Fußgänger, Gegenstände auf der Fahrbahn usw. übersehen könn-ten.
■Das Informationsdisplay bei niedri-gen Temperaturen
 S.114
Instrumentenschalter
A
B
C
Umschalten der Anzeige
D

129
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand

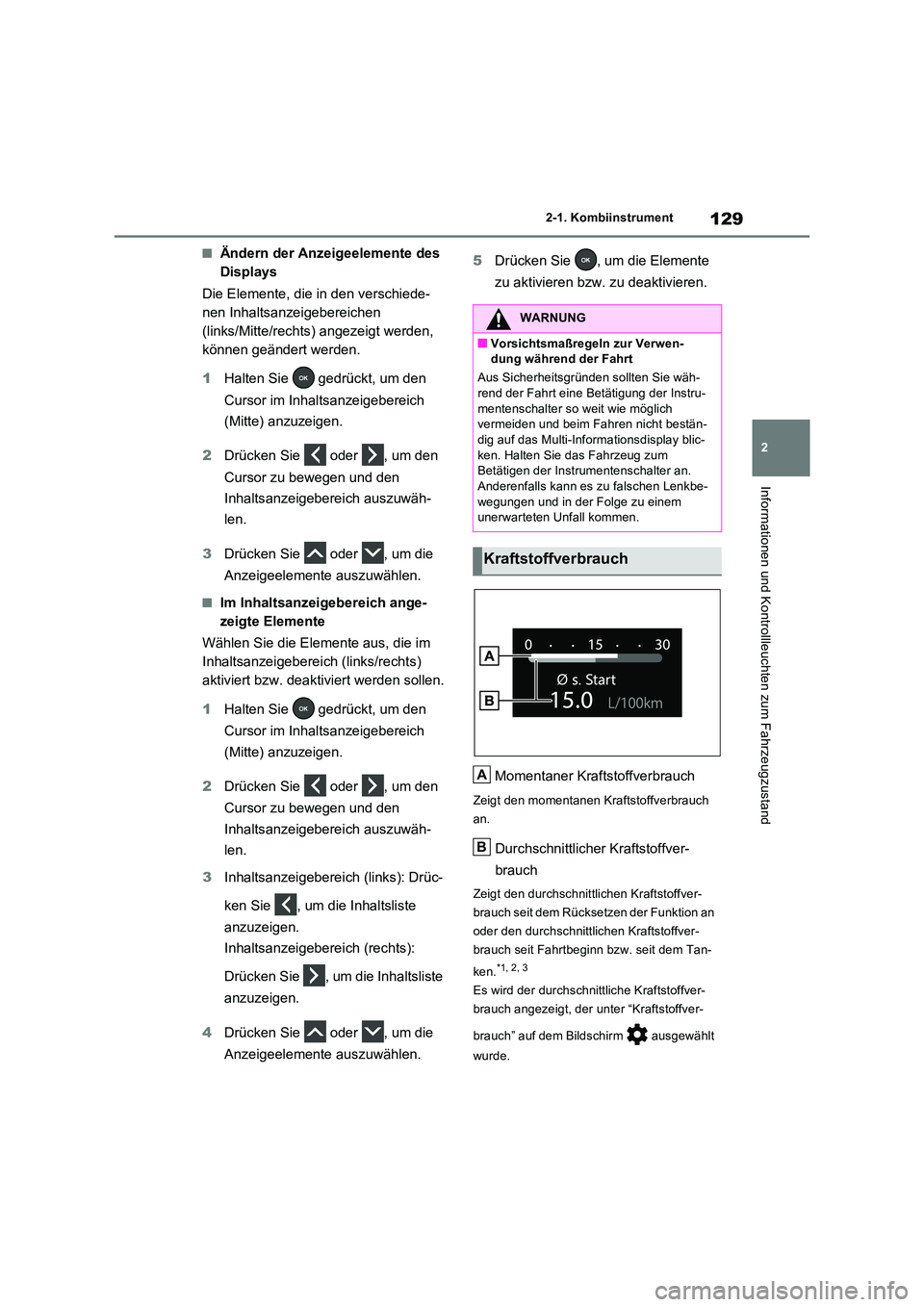

■Ändern der Anzeigeelemente des
Displays
Die Elemente, die in den verschiede-
nen Inhaltsanzeigebereichen
(links/Mitte/rechts) angezeigt werden,
können geändert werden.
1 Halten Sie gedrückt, um den
Cursor im Inhaltsanzeigebereich
(Mitte) anzuzeigen.
2 Drücken Sie oder , um den
Cursor zu bewegen und den
Inhaltsanzeigebereich auszuwäh-
len.
3 Drücken Sie oder , um die
Anzeigeelemente auszuwählen.
■Im Inhaltsanzeigebereich ange-
zeigte Elemente
Wählen Sie die Elemente aus, die im
Inhaltsanzeigebereich (links/rechts)
aktiviert bzw. deaktiviert werden sollen.
1 Halten Sie gedrückt, um den
Cursor im Inhaltsanzeigebereich
(Mitte) anzuzeigen.
2 Drücken Sie oder , um den
Cursor zu bewegen und den
Inhaltsanzeigebereich auszuwäh-
len.
3 Inhaltsanzeigebereich (links): Drüc-
ken Sie , um die Inhaltsliste
anzuzeigen.
Inhaltsanzeigebereich (rechts):
Drücken Sie , um die Inhaltsliste
anzuzeigen.
4 Drücken Sie oder , um die
Anzeigeelemente auszuwählen.
5 Drücken Sie , um die Elemente
zu aktivieren bzw. zu deaktivieren.
Momentaner Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-
brauch
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Rücksetzen der Funktion an
oder den durchschnittlichen Kraftstoffver-
brauch seit Fahrtbeginn bzw. seit dem Tan-
ken.*1, 2, 3
Es wird der durchschnittliche Kraftstoffver-
brauch angezeigt, der unter “Kraftstoffver-
brauch” auf dem Bildschirm ausgewählt
wurde.
WARNUNG
■Vorsichtsmaßregeln zur Verwen- dung während der Fahrt
Aus Sicherheitsgründen sollten Sie wäh-
rend der Fahrt eine Betätigung der Instru- mentenschalter so weit wie möglich vermeiden und beim Fahren nicht bestän-
dig auf das Multi-Informationsdisplay blic- ken. Halten Sie das Fahrzeug zum Betätigen der Instrumentenschalter an.
Anderenfalls kann es zu falschen Lenkbe- wegungen und in der Folge zu einem unerwarteten Unfall kommen.
Kraftstoffverbrauch
A
B

1302-1. Kombiinstrument
*1: Verwenden Sie den angezeigten Kraft-
stoffverbrauch nur als Richtwert.
*2: Der durchschnittliche Kraftstoffverbrauch
seit Fahrtbeginn wird bei jedem Aus-
schalten des Hybridsystems zurückge-
setzt.
*3: Sie können den durchschnittlichen Kraft-
stoffverbrauch seit dem Rücksetzen der
Funktion zurücksetzen, indem Sie
gedrückt halten.
Zeigt einen Richtwert für den Betriebs-
bereich beim Betätigen des Gaspedals
entsprechend den Fahrbedingungen an
sowie ein Score-Ergebnis, das den
aktuellen Fahrstatus bewertet.
ECO-Gaspedalbetätigung
“Eco Score”
■ECO-Gaspedalbetätigung
ECO-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Power-Bereich
Zeigt an, dass der Bereich der umwelt-
freundlichen Fahrweise verlassen wurde
(beim Fahren mit voller Leistung usw.).
Aktuelle Beschleunigung
Richtwert für den Betriebsbereich
Unter dem Eco-Bereich wird in blau eine
Zone angezeigt, die als Richtwert für den
Betriebsbereich beim Betätigen des Gaspe-
dals entsprechend den Fahrbedingungen
(wie Anfahren und normales Fahren) dienen
kann.
Die Anzeige der ECO-Gaspedalbetätigung
wechselt je nach Fahrstatus, wie beispiels-
weise beim Anfahren oder bei normaler
Fahrt.
Eine umweltfreundliche Fahrweise fällt leich-
ter, wenn Sie entsprechend der Anzeige fah-
ren, die Ihnen die Gaspedalbetätigung
anzeigt, und Sie innerhalb des Richtwerts für
den Betriebsbereich bleiben.
■“Eco Score”
Der Fahrstatus in den folgenden
3 Situationen wird in 5 Stufen bewertet:
Sanftes Anfahren (“Anfahren”), Fahren
ohne plötzliches Beschleunigen (“Fah-
ECO-Gaspedalbetäti-
gung/“Eco Score”
A
B
A
B
C
D

131
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
ren”) und sanftes Anhalten (“Anhal-
ten”). Bei jedem Anhalten des
Fahrzeugs wird ein Score-Ergebnis mit
der entsprechenden Punktzahl ange-
zeigt, wobei der Idealwert bei
100 Punkten liegt.
Score-Ergebnis
Status umweltfreundliches Anfah-
ren
Status umweltfreundliches Fahren
Status umweltfreundliches Anhalten
Die einzelnen Symbole zeigen während der
Fahrt 3 verschiedene Situationen an.
So lesen Sie die Balkenanzeige ab:
Nach dem Anfahren wird die “Eco Score”-
Anzeige erst dann angezeigt, wenn die
Geschwindigkeit mehr als ca. 30 km/h
beträgt.
Der “Eco Score”-Wert wird zu Beginn jeder
Fahrt zurückgesetzt, um eine neue Auswer-
tung zu starten.
■Bedingungen, unter denen die Funktion ECO-Gaspedalbetätigung/“Eco Score” deaktiviert ist
In den folgenden Situationen ist die Funktion
ECO-Gaspedalbetätigung/“Eco Score” deak- tiviert:
●Die Hybridsystem-Anzeige ist nicht in Betrieb.
●Die dynamische Radar-Geschwindigkeits-regelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich wird
genutzt.
EV-Betriebsverhältnis seit Fahrtbe-
ginn
Zeigt den Anteil des EV-Betriebs am Fahr-
betrieb seit dem Starten des Hybridsystems
in Prozent an.*
Verstrichene Zeit seit Fahrtbeginn
Zeigt die verstrichene Zeit seit dem Starten
des Hybridsystems an.*
*: Dieser Wert wird bei jedem Ausschalten
des Hybridsystems zurückgesetzt.
Wählen Sie dieses Symbol, um den
Betriebsstatus der folgenden Systeme
ScoreBalkenanzeige
Nicht bewertet
Niedrig
Hoch
A
B
C
D
EV-Verhältnis/EV-Betriebsver-
hältnis
Anzeige von Informationen der
Fahrunterstützungssysteme
A
B

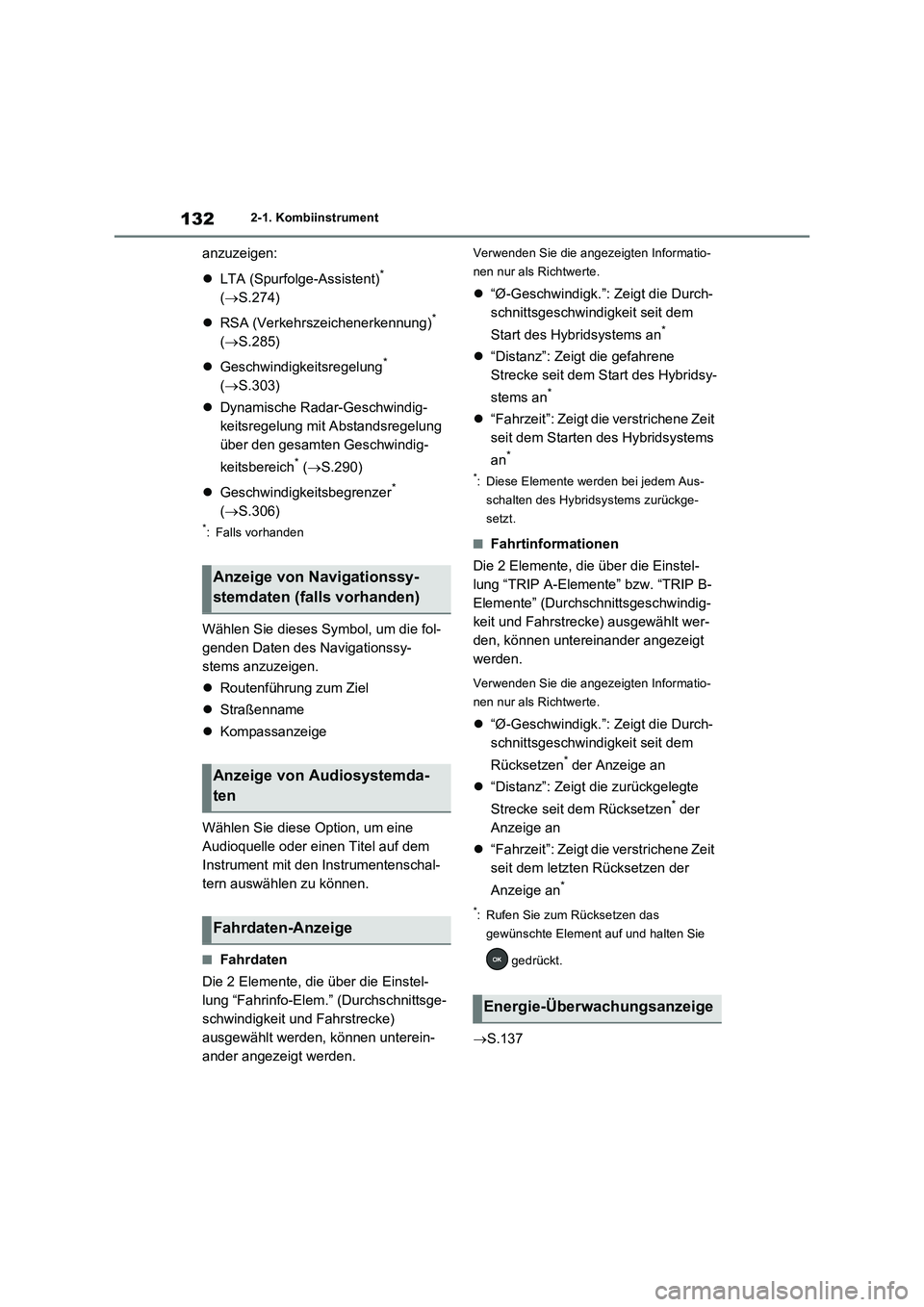

1322-1. Kombiinstrument
anzuzeigen:
LTA (Spurfolge-Assistent)
*
(S.274)
RSA (Verkehrszeichenerkennung)
*
(S.285)
Geschwindigkeitsregelung
*
(S.303)
Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindig-
keitsbereich
* (S.290)
Geschwindigkeitsbegrenzer
*
(S.306)
*: Falls vorhanden
Wählen Sie dieses Symbol, um die fol-
genden Daten des Navigationssy-
stems anzuzeigen.
Routenführung zum Ziel
Straßenname
Kompassanzeige
Wählen Sie diese Option, um eine
Audioquelle oder einen Titel auf dem
Instrument mit den Instrumentenschal-
tern auswählen zu können.
■Fahrdaten
Die 2 Elemente, die über die Einstel-
lung “Fahrinfo-Elem.” (Durchschnittsge-
schwindigkeit und Fahrstrecke)
ausgewählt werden, können unterein-
ander angezeigt werden.
Verwenden Sie die angezeigten Informatio-
nen nur als Richtwerte.
“Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem
Start des Hybridsystems an
*
“Distanz”: Zeigt die gefahrene
Strecke seit dem Start des Hybridsy-
stems an
*
“Fahrzeit”: Zeigt die verstrichene Zeit
seit dem Starten des Hybridsystems
an
*
*: Diese Elemente werden bei jedem Aus-
schalten des Hybridsystems zurückge-
setzt.
■Fahrtinformationen
Die 2 Elemente, die über die Einstel-
lung “TRIP A-Elemente” bzw. “TRIP B-
Elemente” (Durchschnittsgeschwindig-
keit und Fahrstrecke) ausgewählt wer-
den, können untereinander angezeigt
werden.
Verwenden Sie die angezeigten Informatio-
nen nur als Richtwerte.
“Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem
Rücksetzen
* der Anzeige an
“Distanz”: Zeigt die zurückgelegte
Strecke seit dem Rücksetzen
* der
Anzeige an
“Fahrzeit”: Zeigt die verstrichene Zeit
seit dem letzten Rücksetzen der
Anzeige an
*
*: Rufen Sie zum Rücksetzen das
gewünschte Element auf und halten Sie
gedrückt.
S.137
Anzeige von Navigationssy-
stemdaten (falls vorhanden)
Anzeige von Audiosystemda-
ten
Fahrdaten-Anzeige
Energie-Überwachungsanzeige
