2023 TOYOTA RAV4 Betriebsanleitungen (in German)

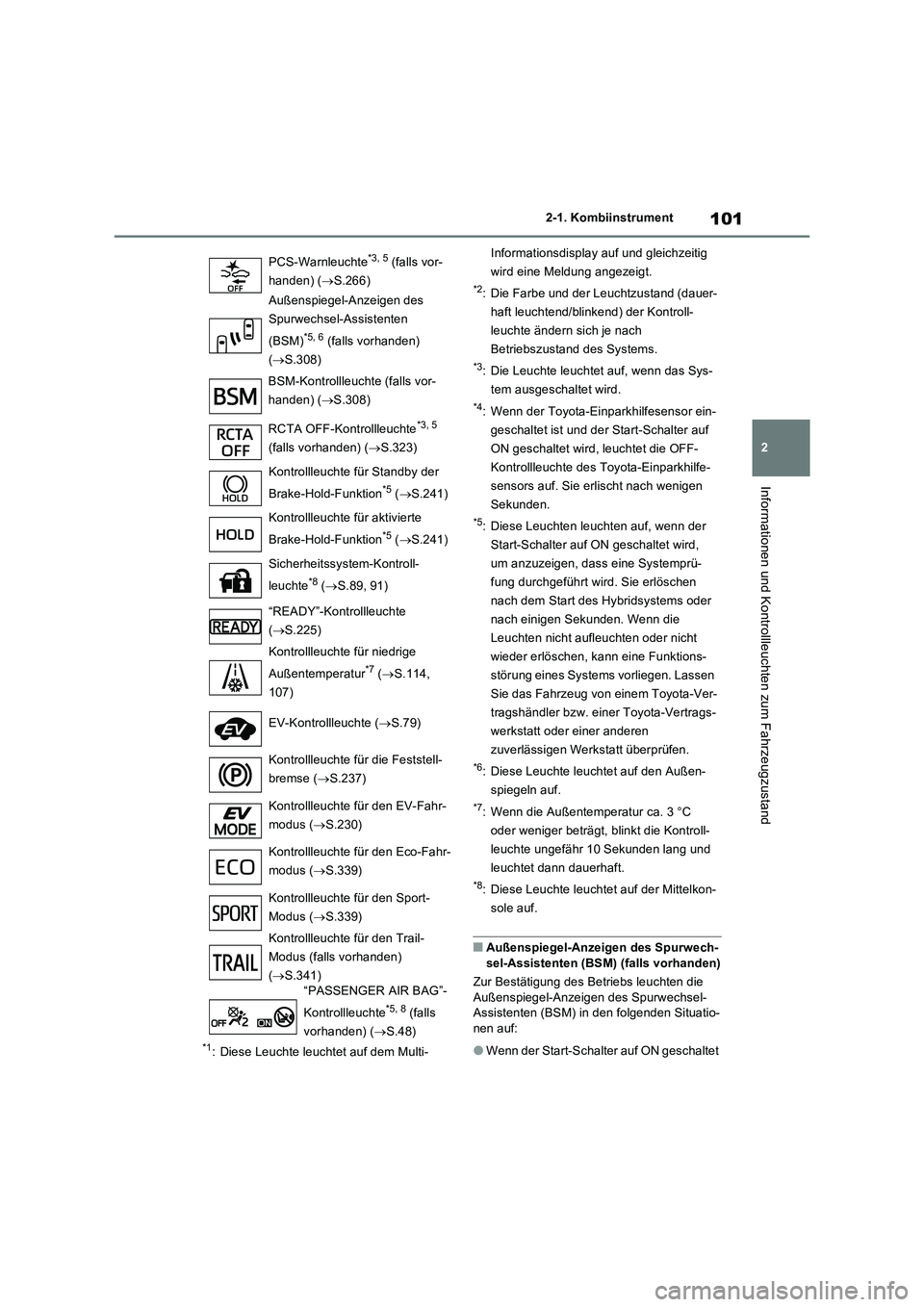

101
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
*1: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig
wird eine Meldung angezeigt.
*2: Die Farbe und der Leuchtzustand (dauer-
haft leuchtend/blinkend) der Kontroll-
leuchte ändern sich je nach
Betriebszustand des Systems.
*3: Die Leuchte leuchtet auf, wenn das Sys-
tem ausgeschaltet wird.
*4: Wenn der Toyota-Einparkhilfesensor ein-
geschaltet ist und der Start-Schalter auf
ON geschaltet wird, leuchtet die OFF-
Kontrollleuchte des Toyota-Einparkhilfe-
sensors auf. Sie erlischt nach wenigen
Sekunden.
*5: Diese Leuchten leuchten auf, wenn der
Start-Schalter auf ON geschaltet wird,
um anzuzeigen, dass eine Systemprü-
fung durchgeführt wird. Sie erlöschen
nach dem Start des Hybridsystems oder
nach einigen Sekunden. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann eine Funktions-
störung eines Systems vorliegen. Lassen
Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
*6: Diese Leuchte leuchtet auf den Außen-
spiegeln auf.
*7: Wenn die Außentemperatur ca. 3 °C
oder weniger beträgt, blinkt die Kontroll-
leuchte ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
*8: Diese Leuchte leuchtet auf der Mittelkon-
sole auf.
■Außenspiegel-Anzeigen des Spurwech-
sel-Assistenten (BSM) (falls vorhanden)
Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) in den folgenden Situatio-
nen auf:
●Wenn der Start-Schalter auf ON geschaltet PCS-Warnleuchte
*3, 5 (falls vor-
handen) (S.266)
Außenspiegel-Anzeigen des
Spurwechsel-Assistenten
(BSM)
*5, 6 (falls vorhanden)
(S.308)
BSM-Kontrollleuchte (falls vor-
handen) (S.308)
RCTA OFF-Kontrollleuchte
*3, 5
(falls vorhanden) (S.323)
Kontrollleuchte für Standby der
Brake-Hold-Funktion
*5 (S.241)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion
*5 (S.241)
Sicherheitssystem-Kontroll-
leuchte
*8 (S.89, 91)
“READY”-Kontrollleuchte
(S.225)
Kontrollleuchte für niedrige
Außentemperatur
*7 (S.114,
107)
EV-Kontrollleuchte (S.79)
Kontrollleuchte für die Feststell-
bremse (S.237)
Kontrollleuchte für den EV-Fahr-
modus (S.230)
Kontrollleuchte für den Eco-Fahr-
modus (S.339)
Kontrollleuchte für den Sport-
Modus (S.339)
Kontrollleuchte für den Trail-
Modus (falls vorhanden)
(S.341)
“PASSENGER AIR BAG”-
Kontrollleuchte
*5, 8 (falls
vorhanden) (S.48)

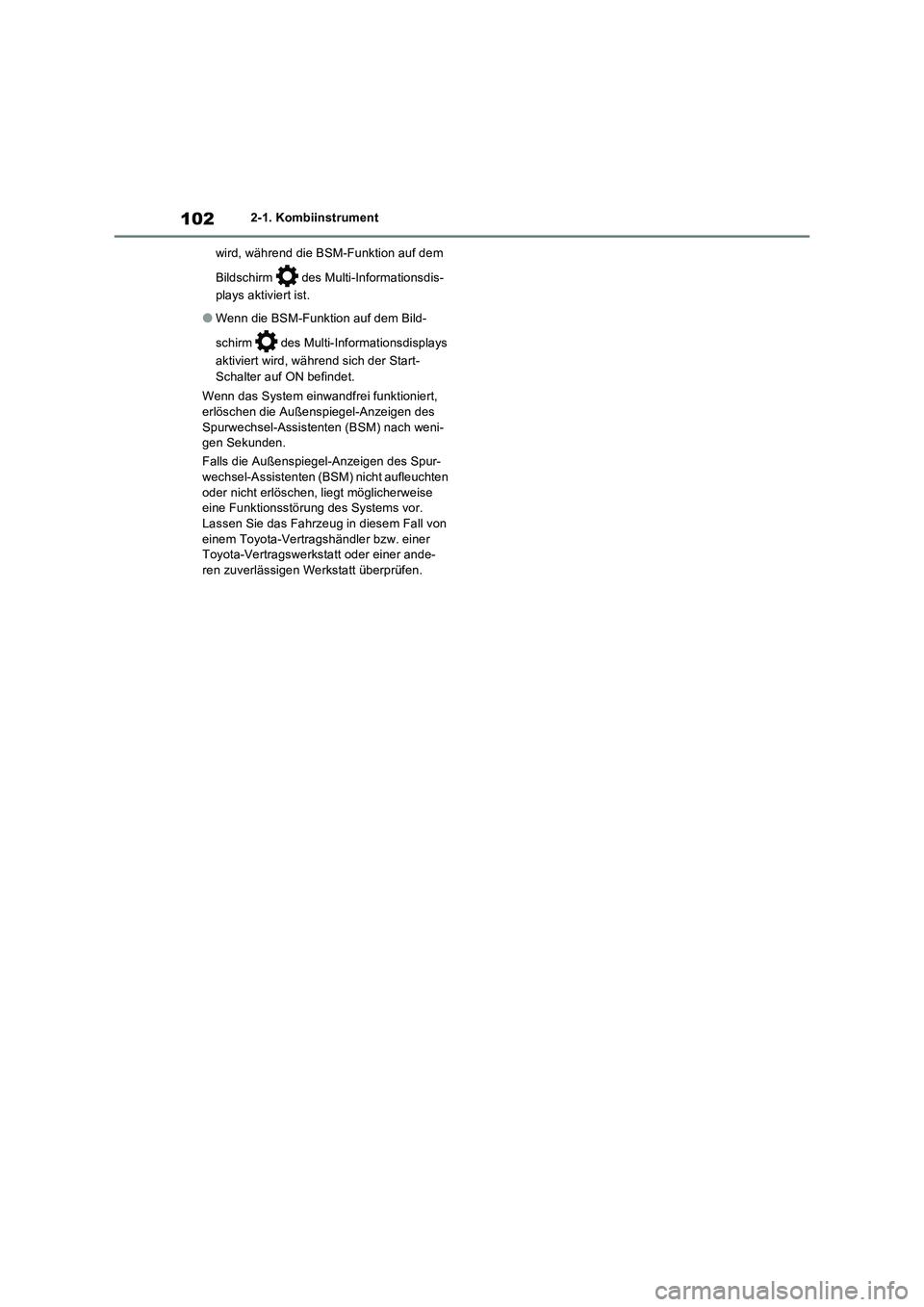

1022-1. Kombiinstrument
wird, während die BSM-Funktion auf dem
Bildschirm des Multi-Informationsdis-
plays aktiviert ist.
●Wenn die BSM-Funktion auf dem Bild-
schirm des Multi-Informationsdisplays
aktiviert wird, während sich der Start-
Schalter auf ON befindet.
Wenn das System einwandfrei funktioniert,
erlöschen die Außenspiegel-Anzeigen des
Spurwechsel-Assistenten (BSM) nach weni-
gen Sekunden.
Falls die Außenspiegel-Anzeigen des Spur-
wechsel-Assistenten (BSM) nicht aufleuchten
oder nicht erlöschen, liegt möglicherweise
eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.

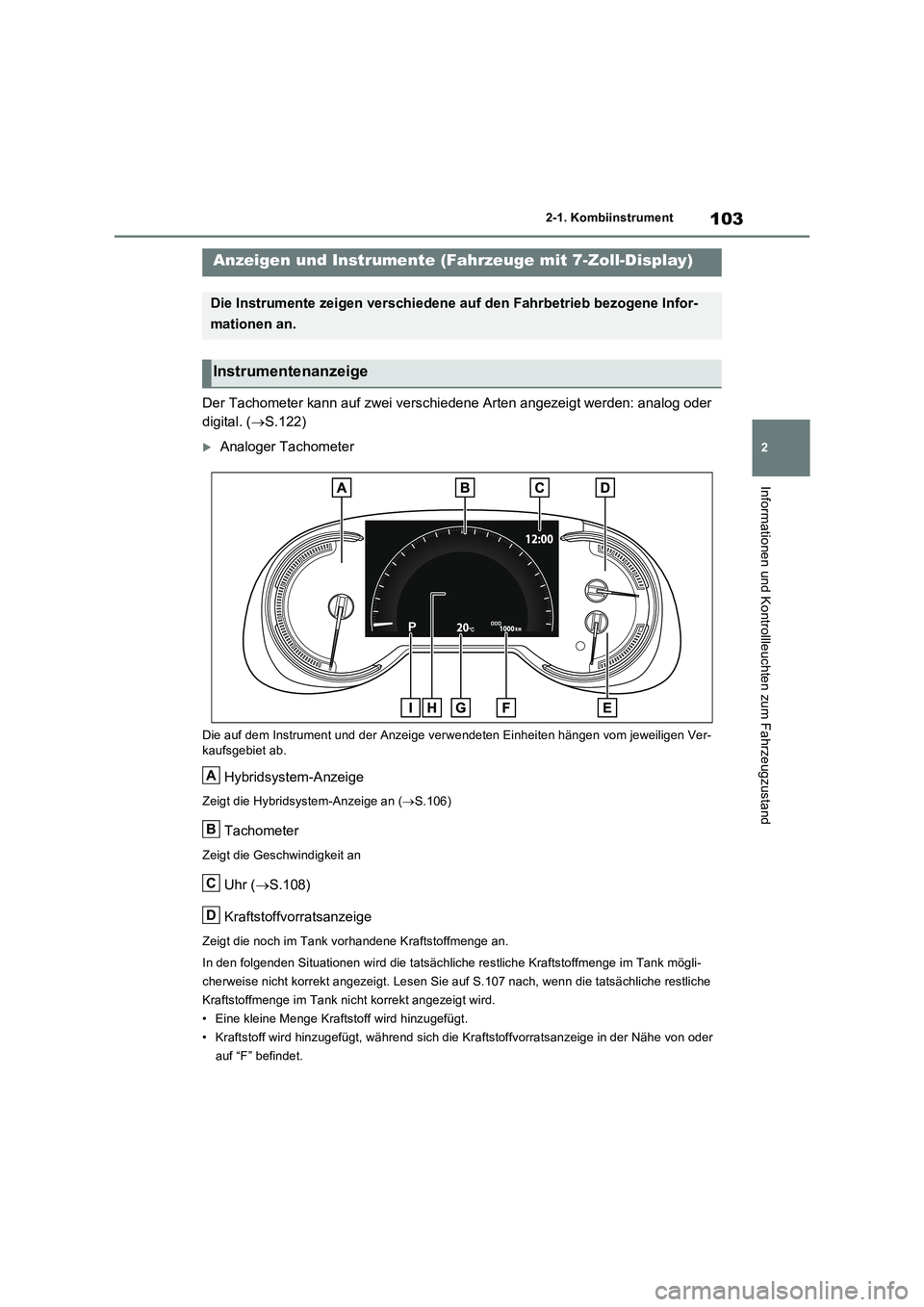

103
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. ( S.122)
Analoger Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver- kaufsgebiet ab.
Hybridsystem-Anzeige
Zeigt die Hybridsystem-Anzeige an ( S.106)
Tachometer
Zeigt die Geschwindigkeit an
Uhr (S.108)
Kraftstoffvorratsanzeige
Zeigt die noch im Tank vorhandene Kraftstoffmenge an.
In den folgenden Situationen wird die tatsächliche restliche Kraftstoffmenge im Tank mögli-
cherweise nicht korrekt angezeigt. Lesen Sie auf S.107 nach, wenn die tatsächliche restliche
Kraftstoffmenge im Tank nicht korrekt angezeigt wird.
• Eine kleine Menge Kraftstoff wird hinzugefügt.
• Kraftstoff wird hinzugefügt, während sich die Kraftstoffvorratsanzeige in der Nähe von oder
auf “F” befindet.
Anzeigen und Instrumente (Fahrzeuge mit 7-Zoll-Display)
Die Instrumente zeigen verschiedene auf den Fahrbetrieb bezogene Infor-
mationen an.
Instrumentenanzeige
A
B
C
D

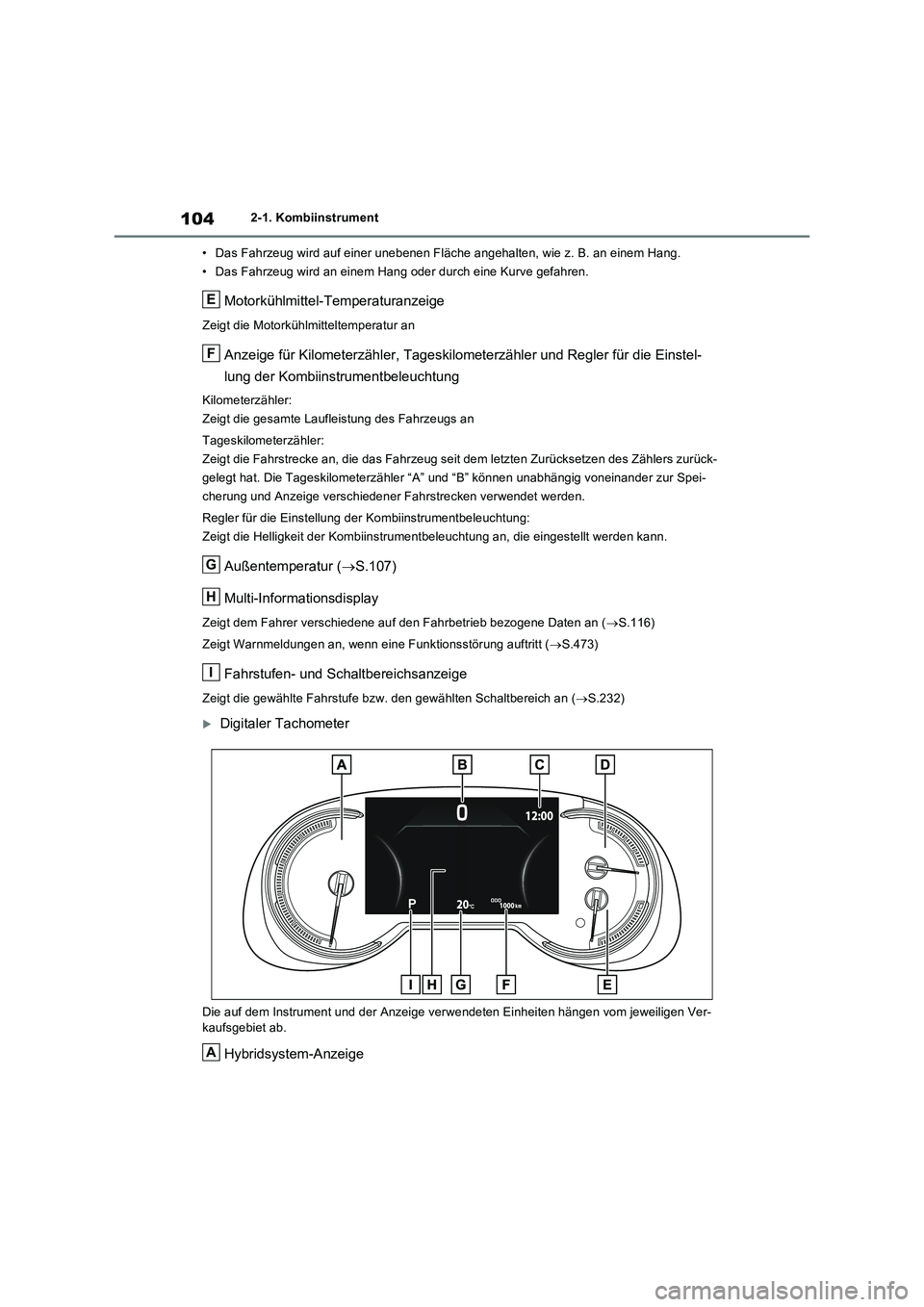

1042-1. Kombiinstrument
• Das Fahrzeug wird auf einer unebenen Fläche angehalten, wie z. B. an einem Hang.
• Das Fahrzeug wird an einem Hang oder durch eine Kurve gefahren.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Spei-
cherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.107)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.116)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.473)
Fahrstufen- und Schaltbereichsanzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.232)
Digitaler Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Hybridsystem-Anzeige
E
F
G
H
I
A

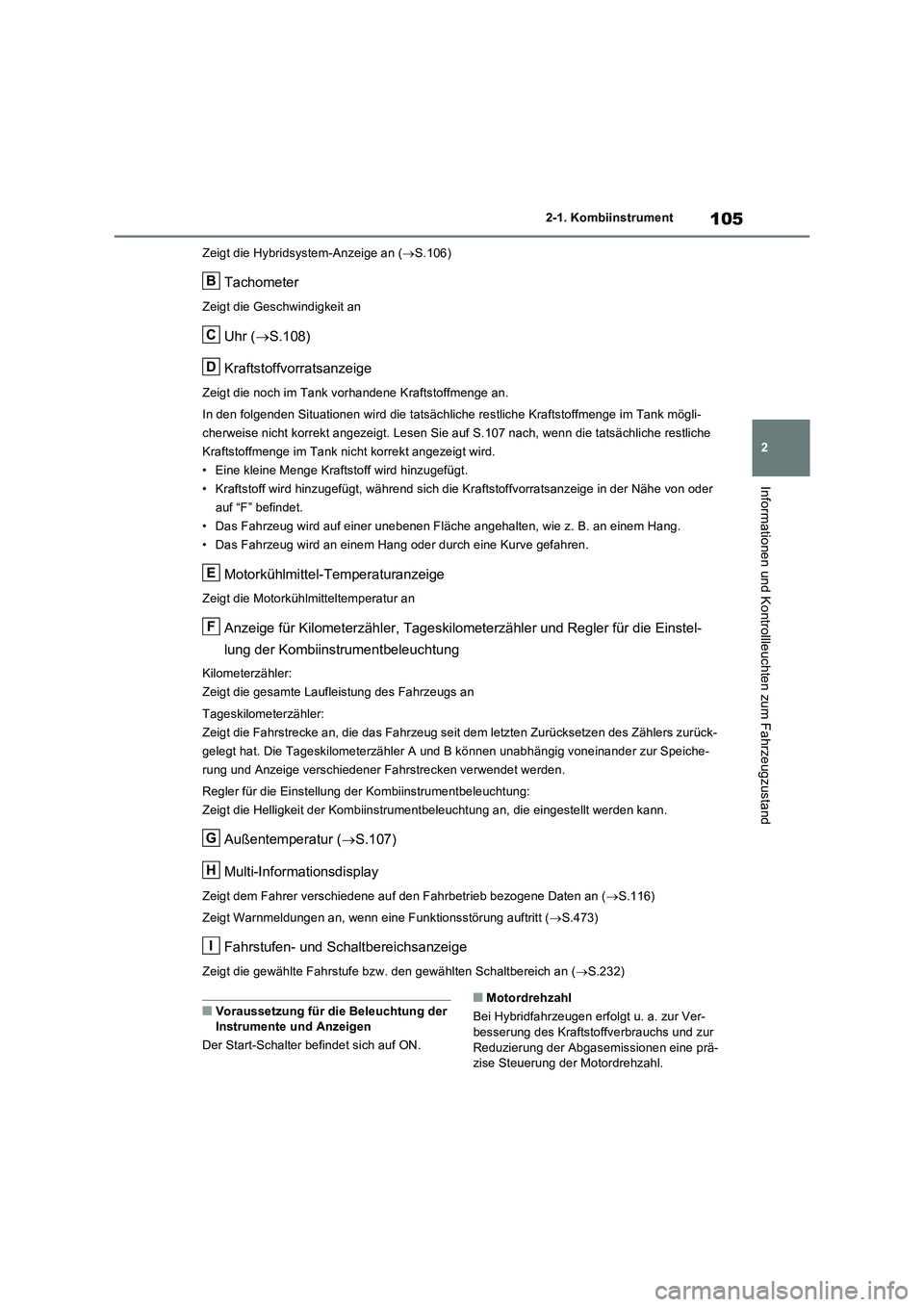

105
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Zeigt die Hybridsystem-Anzeige an (S.106)
Tachometer
Zeigt die Geschwindigkeit an
Uhr (S.108)
Kraftstoffvorratsanzeige
Zeigt die noch im Tank vorhandene Kraftstoffmenge an.
In den folgenden Situationen wird die tatsächliche restliche Kraftstoffmenge im Tank mögli-
cherweise nicht korrekt angezeigt. Lesen Sie auf S.107 nach, wenn die tatsächliche restliche
Kraftstoffmenge im Tank nicht korrekt angezeigt wird.
• Eine kleine Menge Kraftstoff wird hinzugefügt.
• Kraftstoff wird hinzugefügt, während sich die Kraftstoffvorratsanzeige in der Nähe von oder
auf “F” befindet.
• Das Fahrzeug wird auf einer unebenen Fläche angehalten, wie z. B. an einem Hang.
• Das Fahrzeug wird an einem Hang oder durch eine Kurve gefahren.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler A und B können unabhängig voneinander zur Speiche-
rung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.107)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.116)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.473)
Fahrstufen- und Schaltbereichsanzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.232)
■Voraussetzung für die Beleuchtung der
Instrumente und Anzeigen
Der Start-Schalter befindet sich auf ON.■Motordrehzahl
Bei Hybridfahrzeugen erfolgt u. a. zur Ver-
besserung des Kraftstoffverbrauchs und zur
Reduzierung der Abgasemissionen eine prä-
zise Steuerung der Motordrehzahl.
B
C
D
E
F
G
H
I

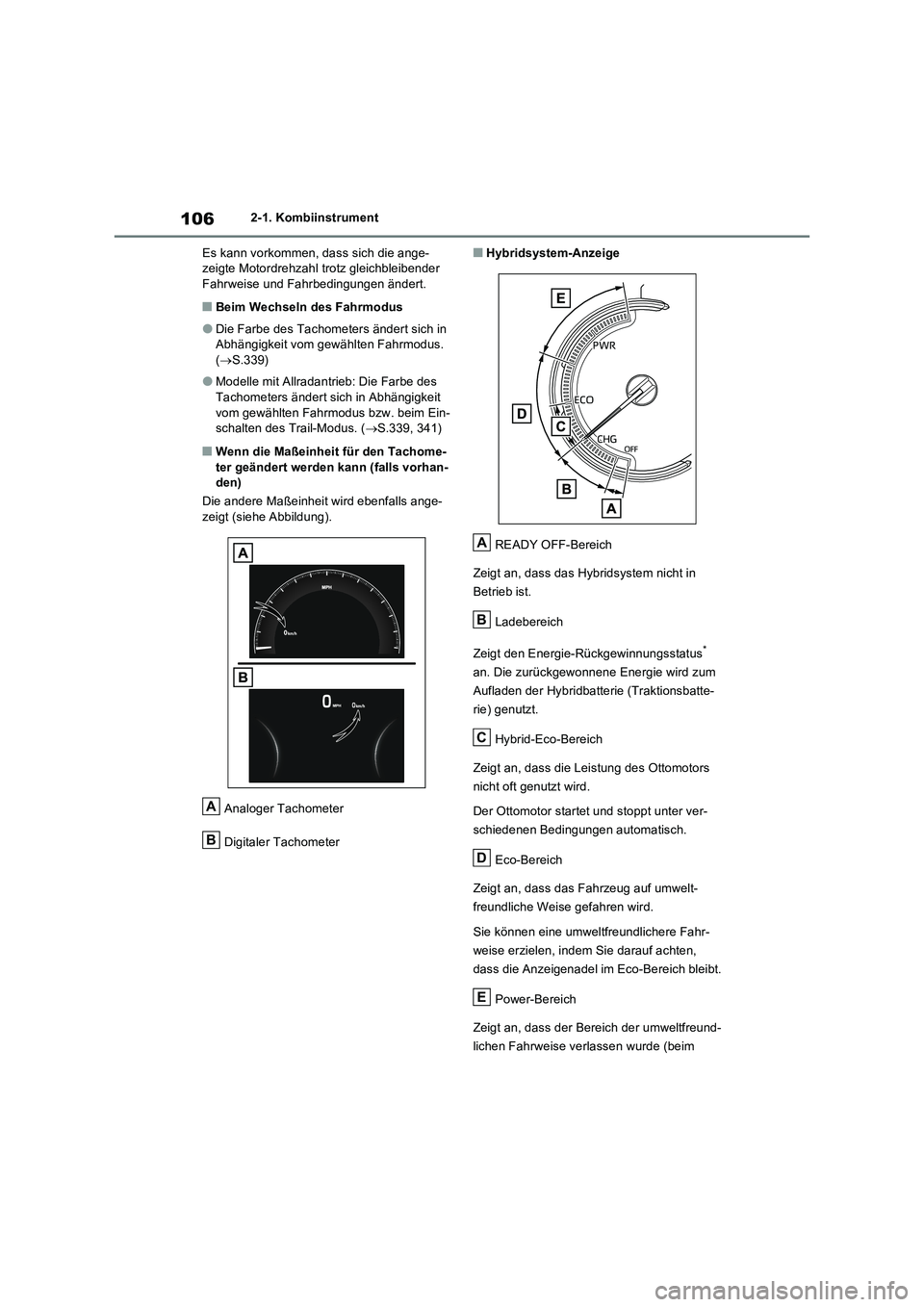

1062-1. Kombiinstrument
Es kann vorkommen, dass sich die ange-
zeigte Motordrehzahl trotz gleichbleibender
Fahrweise und Fahrbedingungen ändert.
■Beim Wechseln des Fahrmodus
●Die Farbe des Tachometers ändert sich in
Abhängigkeit vom gewählten Fahrmodus.
(S.339)
●Modelle mit Allradantrieb: Die Farbe des
Tachometers ändert sich in Abhängigkeit
vom gewählten Fahrmodus bzw. beim Ein-
schalten des Trail-Modus. (S.339, 341)
■Wenn die Maßeinheit für den Tachome-
ter geändert werden kann (falls vorhan-
den)
Die andere Maßeinheit wird ebenfalls ange-
zeigt (siehe Abbildung).
Analoger Tachometer
Digitaler Tachometer
■Hybridsystem-Anzeige
READY OFF-Bereich
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.
Ladebereich
Zeigt den Energie-Rückgewinnungsstatus
*
an. Die zurückgewonnene Energie wird zum
Aufladen der Hybridbatterie (Traktionsbatte-
rie) genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Sie können eine umweltfreundlichere Fahr-
weise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund-
lichen Fahrweise verlassen wurde (beim
A
B
A
B
C
D
E

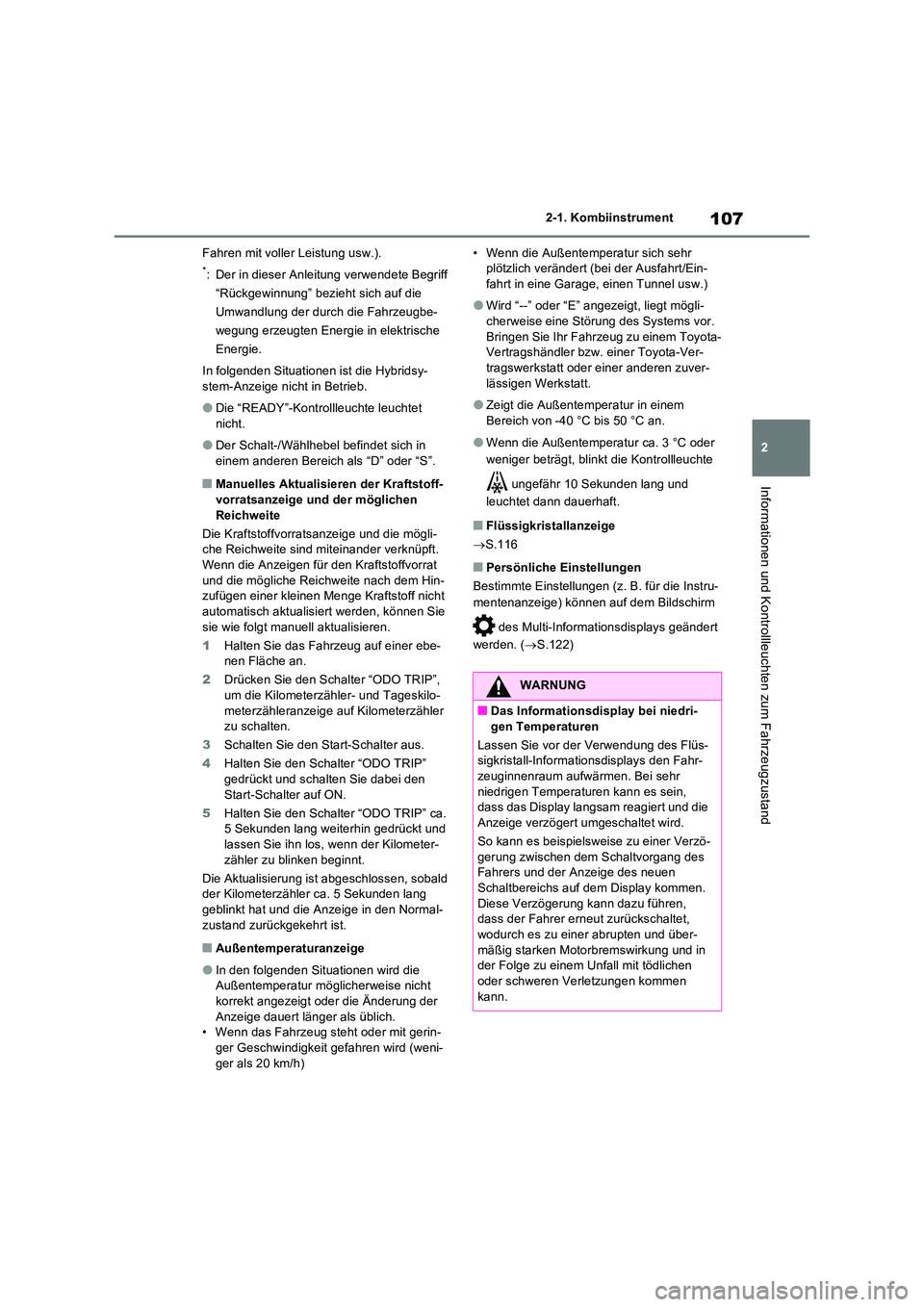

107
2
2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Fahren mit voller Leistung usw.).
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energi e in elektrische
Energie.
In folgenden Situationen ist die Hybridsy- stem-Anzeige nicht in Betrieb.
●Die “READY”-Kontrollleuchte leuchtet nicht.
●Der Schalt-/Wählhebel befindet sich in einem anderen Bereich als “D” oder “S”.
■Manuelles Aktualisieren der Kraftstoff-
vorratsanzeige und der möglichen Reichweite
Die Kraftstoffvorratsanzeige und die mögli- che Reichweite sind miteinander verknüpft.
Wenn die Anzeigen für den Kraftstoffvorrat und die mögliche Reichweite nach dem Hin-zufügen einer kleinen Menge Kraftstoff nicht
automatisch aktualisiert werden, können Sie sie wie folgt manuell aktualisieren.
1 Halten Sie das Fahrzeug auf einer ebe- nen Fläche an.
2 Drücken Sie den Schalter “ODO TRIP”,
um die Kilometerzähler- und Tageskilo- meterzähleranzeige auf Kilometerzähler zu schalten.
3 Schalten Sie den Start-Schalter aus.
4 Halten Sie den Schalter “ODO TRIP”
gedrückt und schalten Sie dabei den Start-Schalter auf ON.
5 Halten Sie den Schalter “ODO TRIP” ca. 5 Sekunden lang weiterhin gedrückt und
lassen Sie ihn los, wenn der Kilometer- zähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, sobald der Kilometerzähler ca. 5 Sekunden lang
geblinkt hat und die Anzeige in den Normal- zustand zurückgekehrt ist.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der
Anzeige dauert länger als üblich. • Wenn das Fahrzeug steht oder mit gerin-ger Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen zuver-
lässigen Werkstatt.
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
■Flüssigkristallanzeige
 S.116
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. für die Instru-
mentenanzeige) können auf dem Bildschirm
des Multi-Informationsdisplays geändert
werden. ( S.122)
WARNUNG
■Das Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langs am reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Schaltbereichs auf dem Display kommen.
Diese Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und über-
mäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.

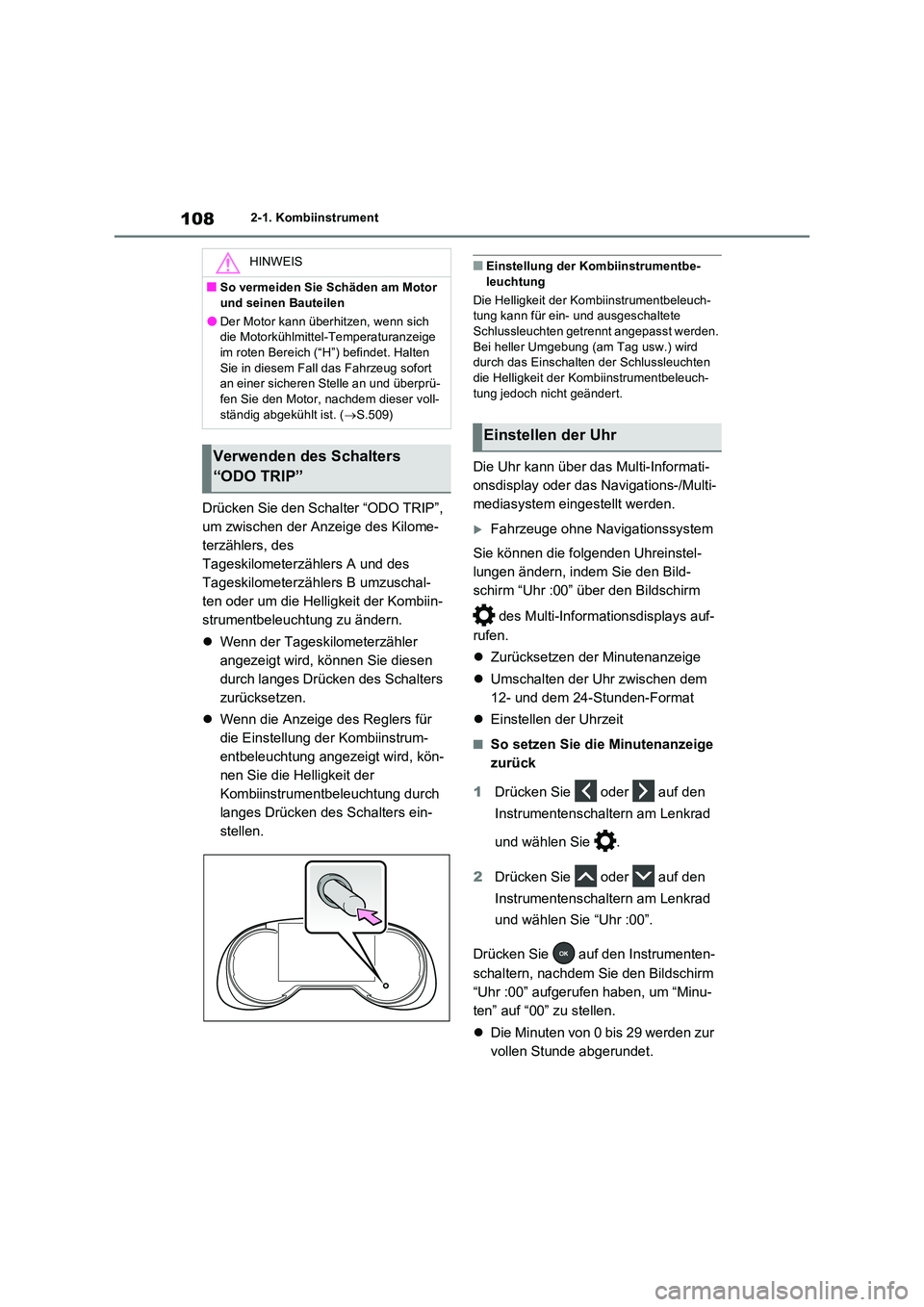

1082-1. Kombiinstrument
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
 Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.
■Einstellung der Kombiinstrumentbe- leuchtung
Die Helligkeit der Kombiinstrumentbeleuch- tung kann für ein- und ausgeschaltete
Schlussleuchten getrennt angepasst werden. Bei heller Umgebung (am Tag usw.) wird durch das Einschalten der Schlussleuchten
die Helligkeit der Kombiinstrumentbeleuch- tung jedoch nicht geändert.
Die Uhr kann über das Multi-Informati-
onsdisplay oder das Navigations-/Multi-
mediasystem eingestellt werden.
Fahrzeuge ohne Navigationssystem
Sie können die folgenden Uhreinstel-
lungen ändern, indem Sie den Bild-
schirm “Uhr :00” über den Bildschirm
des Multi-Informationsdisplays auf-
rufen.
 Zurücksetzen der Minutenanzeige
 Umschalten der Uhr zwischen dem
12- und dem 24-Stunden-Format
 Einstellen der Uhrzeit
■So setzen Sie die Minutenanzeige
zurück
1 Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2 Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
Drücken Sie auf den Instrumenten-
schaltern, nachdem Sie den Bildschirm
“Uhr :00” aufgerufen haben, um “Minu-
ten” auf “00” zu stellen.
 Die Minuten von 0 bis 29 werden zur
vollen Stunde abgerundet.
HINWEIS
■So vermeiden Sie Schäden am Motor
und seinen Bauteilen
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten Bereich (“H”) befindet. Halten
Sie in diesem Fall das Fahrzeug sofort an einer sicheren Stelle an und überprü-fen Sie den Motor, nachdem dieser voll-
ständig abgekühlt ist. ( S.509)
Verwenden des Schalters
“ODO TRIP”
Einstellen der Uhr
