2023 TOYOTA RAV4 Betriebsanleitungen (in German)

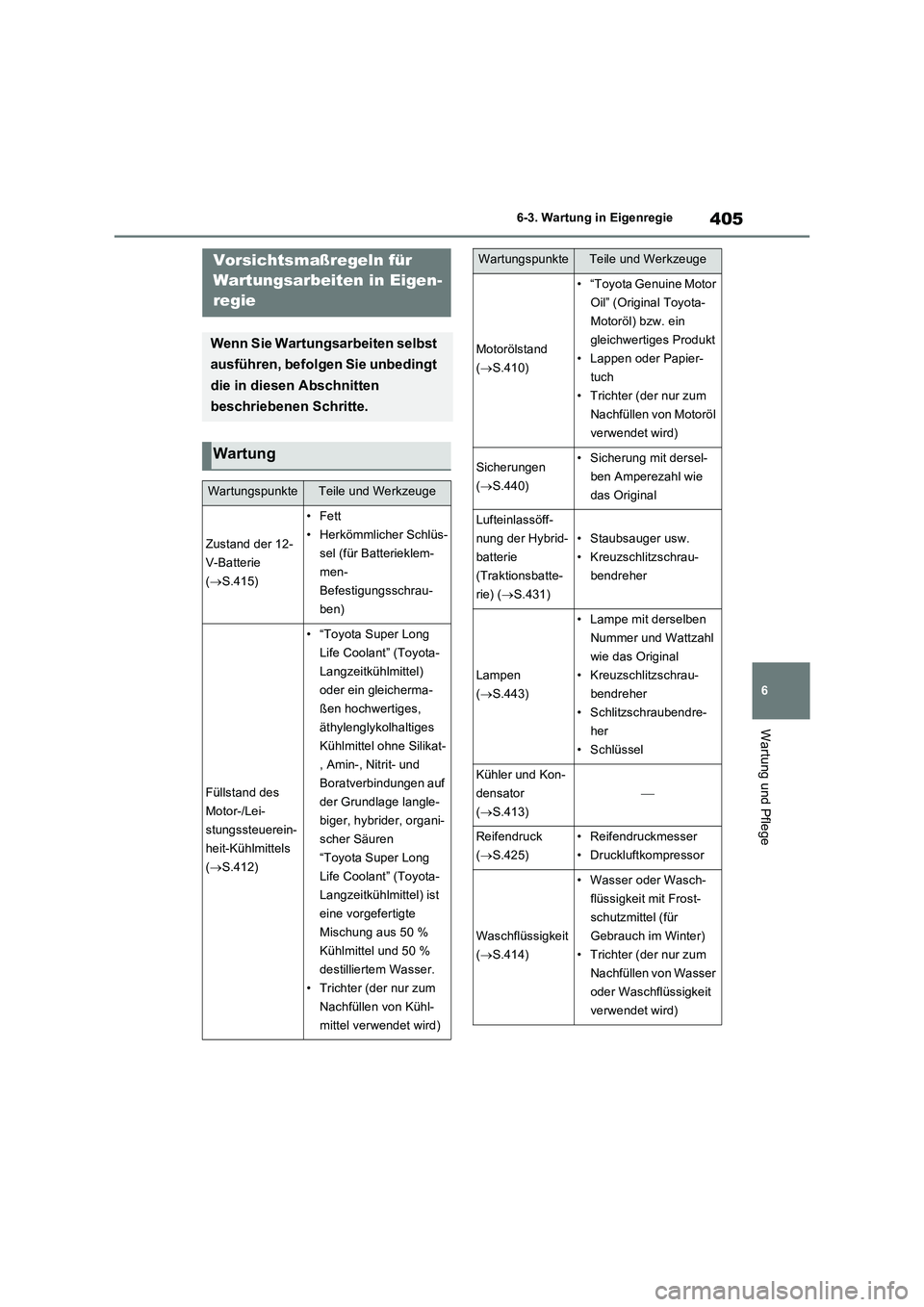

405
6 6-3. Wartung in Eigenregie
Wartung und Pflege
6-3.Wartung in E ige nre gieVorsichtsmaßregeln für
Wartungsarbeiten in Eigen-
regie
Wenn Sie Wartungsarbeiten selbst
ausführen, befolgen Sie unbedingt
die in diesen Abschnitten
beschriebenen Schritte.
Wartung
WartungspunkteTeile und Werkzeuge
Zustand der 12-
V-Batterie
(S.415)
•Fett
• Herkömmlicher Schlüs-
sel (für Batterieklem-
men-
Befestigungsschrau-
ben)
Füllstand des
Motor-/Lei-
stungssteuerein-
heit-Kühlmittels
(S.412)
• “Toyota Super Long
Life Coolant” (Toyota-
Langzeitkühlmittel)
oder ein gleicherma-
ßen hochwertiges,
äthylenglykolhaltiges
Kühlmittel ohne Silikat-
, Amin-, Nitrit- und
Boratverbindungen auf
der Grundlage langle-
biger, hybrider, organi-
scher Säuren
“Toyota Super Long
Life Coolant” (Toyota-
Langzeitkühlmittel) ist
eine vorgefertigte
Mischung aus 50 %
Kühlmittel und 50 %
destilliertem Wasser.
• Trichter (der nur zum
Nachfüllen von Kühl-
mittel verwendet wird)
Motorölstand
(S.410)
• “Toyota Genuine Motor
Oil” (Original Toyota-
Motoröl) bzw. ein
gleichwertiges Produkt
• Lappen oder Papier-
tuch
• Trichter (der nur zum
Nachfüllen von Motoröl
verwendet wird)
Sicherungen
(S.440)• Sicherung mit dersel-
ben Amperezahl wie
das Original
Lufteinlassöff-
nung der Hybrid-
batterie
(Traktionsbatte-
rie) (S.431)
• Staubsauger usw.
• Kreuzschlitzschrau-
bendreher
Lampen
(S.443)
• Lampe mit derselben
Nummer und Wattzahl
wie das Original
• Kreuzschlitzschrau-
bendreher
• Schlitzschraubendre-
her
• Schlüssel
Kühler und Kon-
densator
(S.413)

Reifendruck
(S.425)• Reifendruckmesser
• Druckluftkompressor
Waschflüssigkeit
(S.414)
• Wasser oder Wasch-
flüssigkeit mit Frost-
schutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum
Nachfüllen von Wasser
oder Waschflüssigkeit
verwendet wird)
WartungspunkteTeile und Werkzeuge

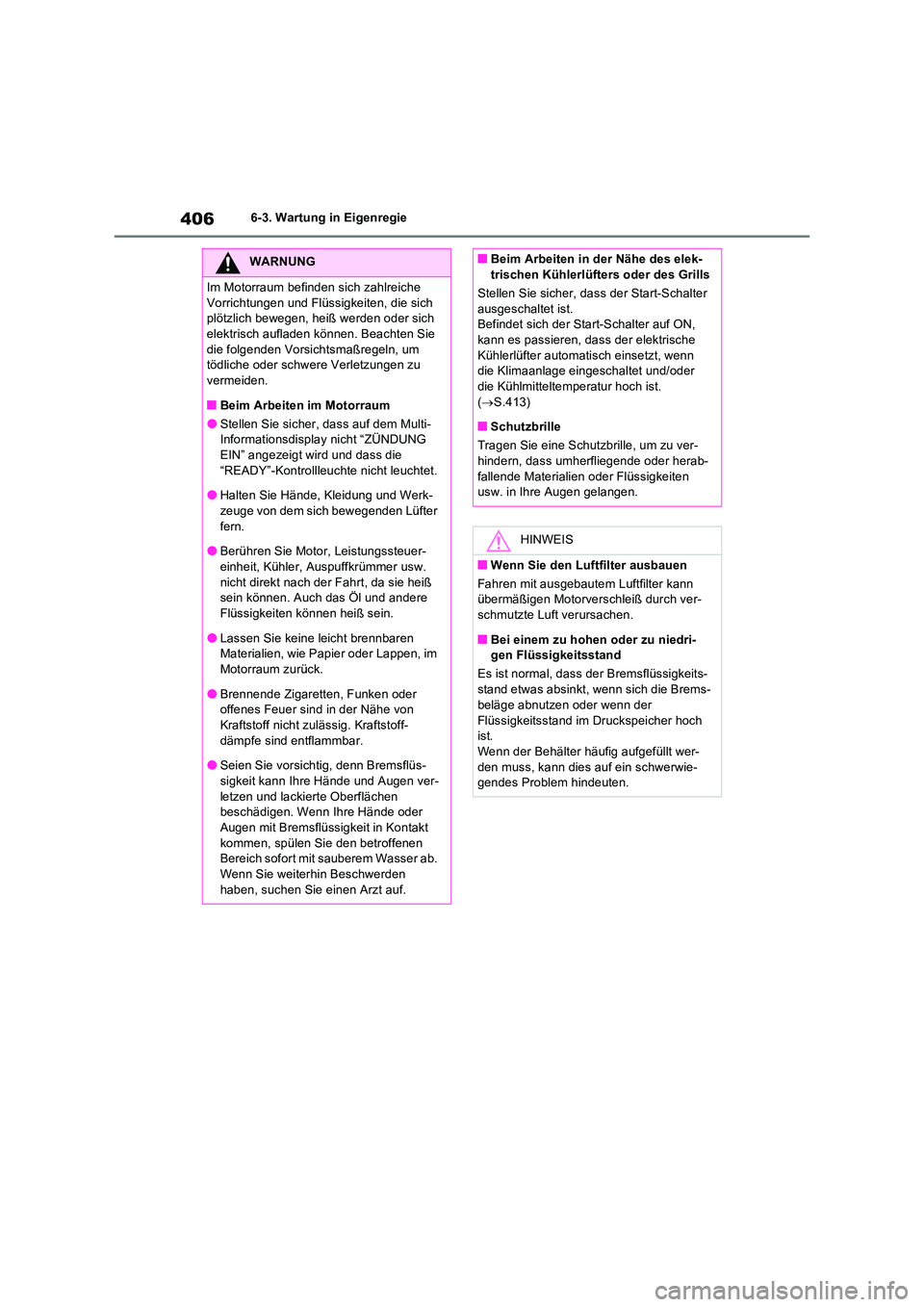

4066-3. Wartung in Eigenregie
WARNUNG
Im Motorraum befinden sich zahlreiche
Vorrichtungen und Flüssigkeiten, die sich plötzlich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie
die folgenden Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Beim Arbeiten im Motorraum
●Stellen Sie sicher, dass auf dem Multi-Informationsdisplay nicht “ZÜNDUNG EIN” angezeigt wird und dass die
“READY”-Kontrollleuchte nicht leuchtet.
●Halten Sie Hände, Kleidung und Werk- zeuge von dem sich bewegenden Lüfter
fern.
●Berühren Sie Motor, Leistungssteuer- einheit, Kühler, Auspuffkrümmer usw.
nicht direkt nach der Fahrt, da sie heiß sein können. Auch das Öl und andere Flüssigkeiten können heiß sein.
●Lassen Sie keine leicht brennbaren Materialien, wie Papier oder Lappen, im Motorraum zurück.
●Brennende Zigaretten, Funken oder offenes Feuer sind in der Nähe von
Kraftstoff nicht zulässig. Kraftstoff- dämpfe sind entflammbar.
●Seien Sie vorsichtig, denn Bremsflüs-
sigkeit kann Ihre Hände und Augen ver- letzen und lackierte Oberflächen beschädigen. Wenn Ihre Hände oder
Augen mit Bremsflüssigkeit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■Beim Arbeiten in der Nähe des elek-trischen Kühlerlüfters oder des Grills
Stellen Sie sicher, dass der Start-Schalter
ausgeschaltet ist. Befindet sich der Start-Schalter auf ON, kann es passieren, dass der elektrische
Kühlerlüfter automatisch einsetzt, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltemperatur hoch ist.
( S.413)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver- hindern, dass umherfliegende oder herab-
fallende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■Bei einem zu hohen oder zu niedri- gen Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeits-
stand etwas absinkt, wenn sich die Brems- beläge abnutzen oder wenn der
Flüssigkeitsstand im Druckspeicher hoch ist.Wenn der Behälter häufig aufgefüllt wer-
den muss, kann dies auf ein schwerwie- gendes Problem hindeuten.

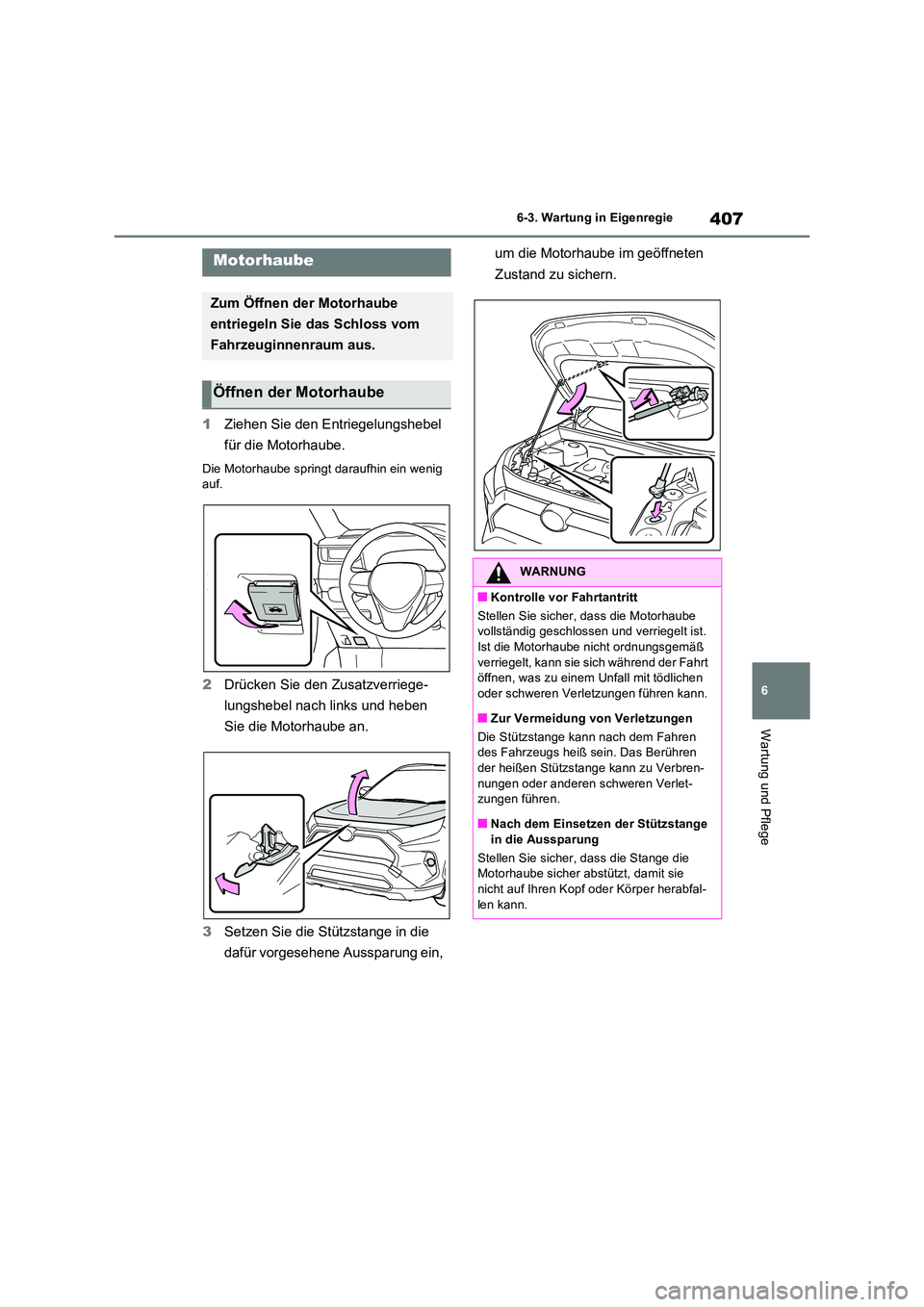

407
6
6-3. Wartung in Eigenregie
Wartung und Pflege
1 Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt daraufhin ein wenig auf.
2 Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
3 Setzen Sie die Stützstange in die
dafür vorgesehene Aussparung ein,
um die Motorhaube im geöffneten
Zustand zu sichern.Motorhaube
Zum Öffnen der Motorhaube
entriegeln Sie das Schloss vom
Fahrzeuginnenraum aus.
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor Fahrtantritt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.Ist die Motorhaube nicht ordnungsgemäß
verriegelt, kann sie sich während der Fahrt öffnen, was zu einem Unfall mit tödlichen oder schweren Verletzungen führen kann.
■Zur Vermeidung von Verletzungen
Die Stützstange kann nach dem Fahren des Fahrzeugs heiß sein. Das Berühren der heißen Stützstange kann zu Verbren-
nungen oder anderen schweren Verlet- zungen führen.
■Nach dem Einsetzen der Stützstange
in die Aussparung
Stellen Sie sicher, dass die Stange die Motorhaube sicher abstützt, damit sie nicht auf Ihren Kopf oder Körper herabfal-
len kann.

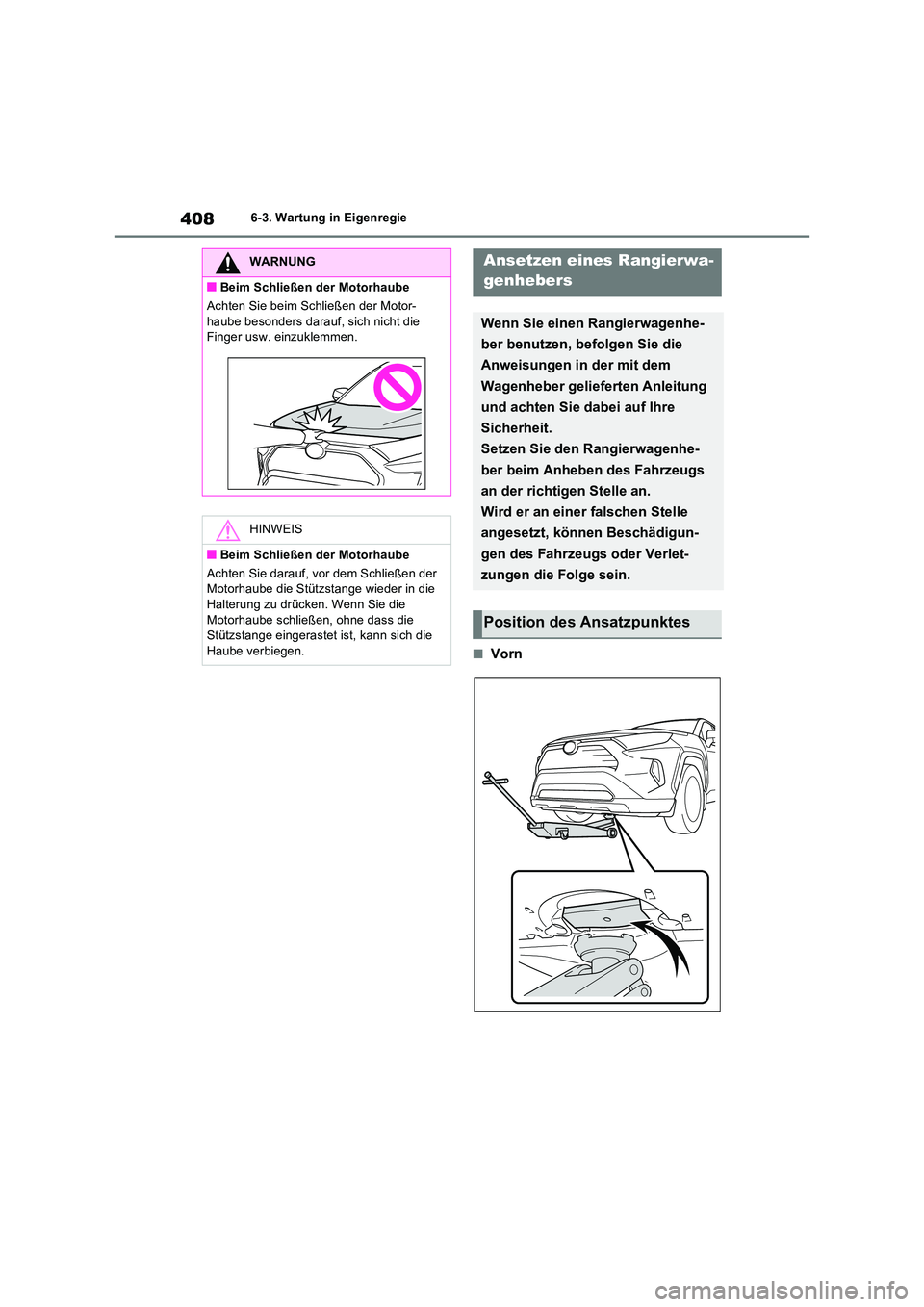

4086-3. Wartung in Eigenregie
■Vorn
WARNUNG
■Beim Schließen der Motorhaube
Achten Sie beim Schließen der Motor-
haube besonders darauf, sich nicht die Finger usw. einzuklemmen.
HINWEIS
■Beim Schließen der Motorhaube
Achten Sie darauf, vor dem Schließen der Motorhaube die Stützstange wieder in die Halterung zu drücken. Wenn Sie die
Motorhaube schließen, ohne dass die Stützstange eingerastet ist, kann sich die Haube verbiegen.
Ansetzen eines Rangierwa-
genhebers
Wenn Sie einen Rangierwagenhe-
ber benutzen, befolgen Sie die
Anweisungen in der mit dem
Wagenheber gelieferten Anleitung
und achten Sie dabei auf Ihre
Sicherheit.
Setzen Sie den Rangierwagenhe-
ber beim Anheben des Fahrzeugs
an der richtigen Stelle an.
Wird er an einer falschen Stelle
angesetzt, können Beschädigun-
gen des Fahrzeugs oder Verlet-
zungen die Folge sein.
Position des Ansatzpunktes

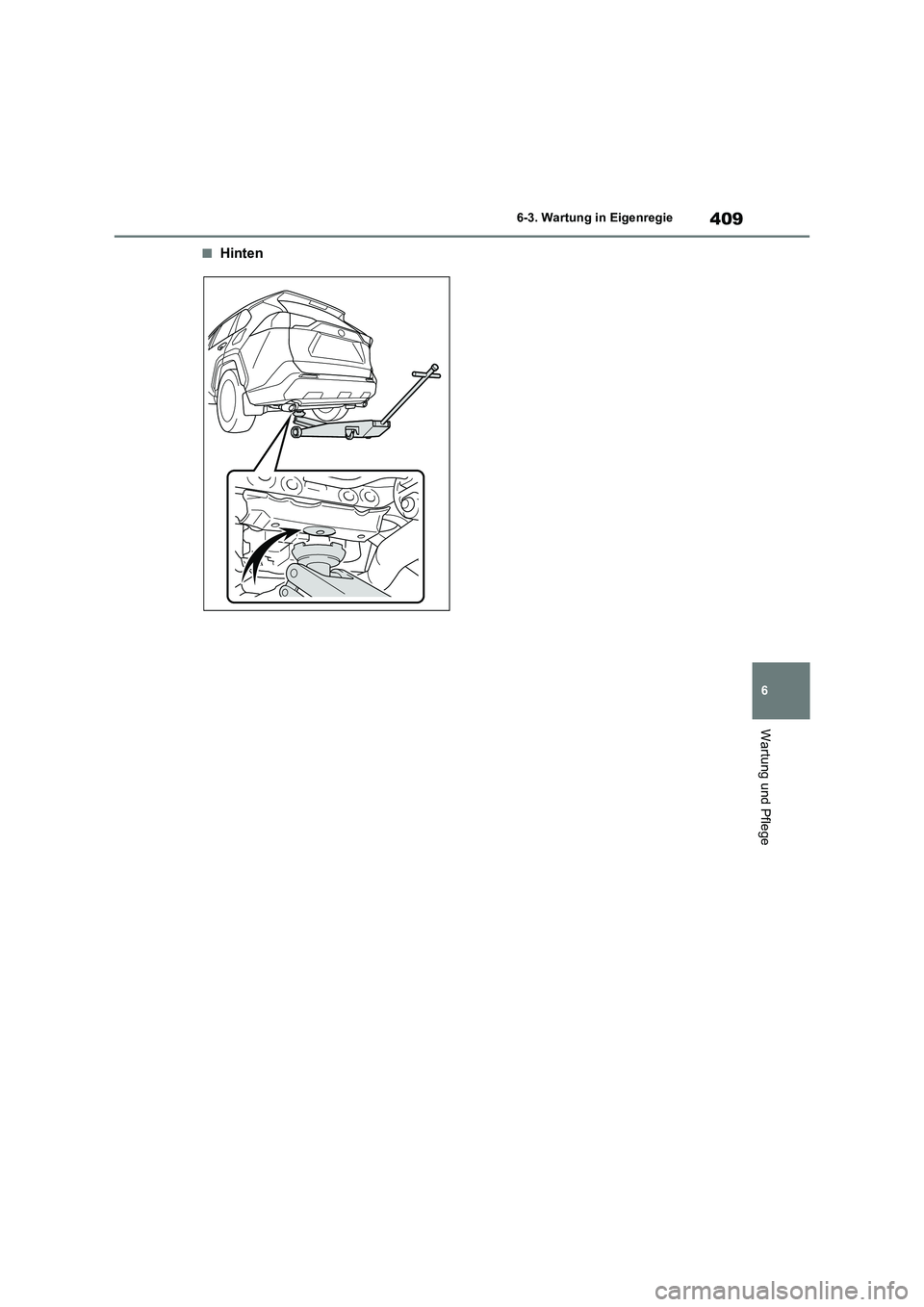

409
6 6-3. Wartung in Eigenregie
Wartung und Pflege
■Hinten

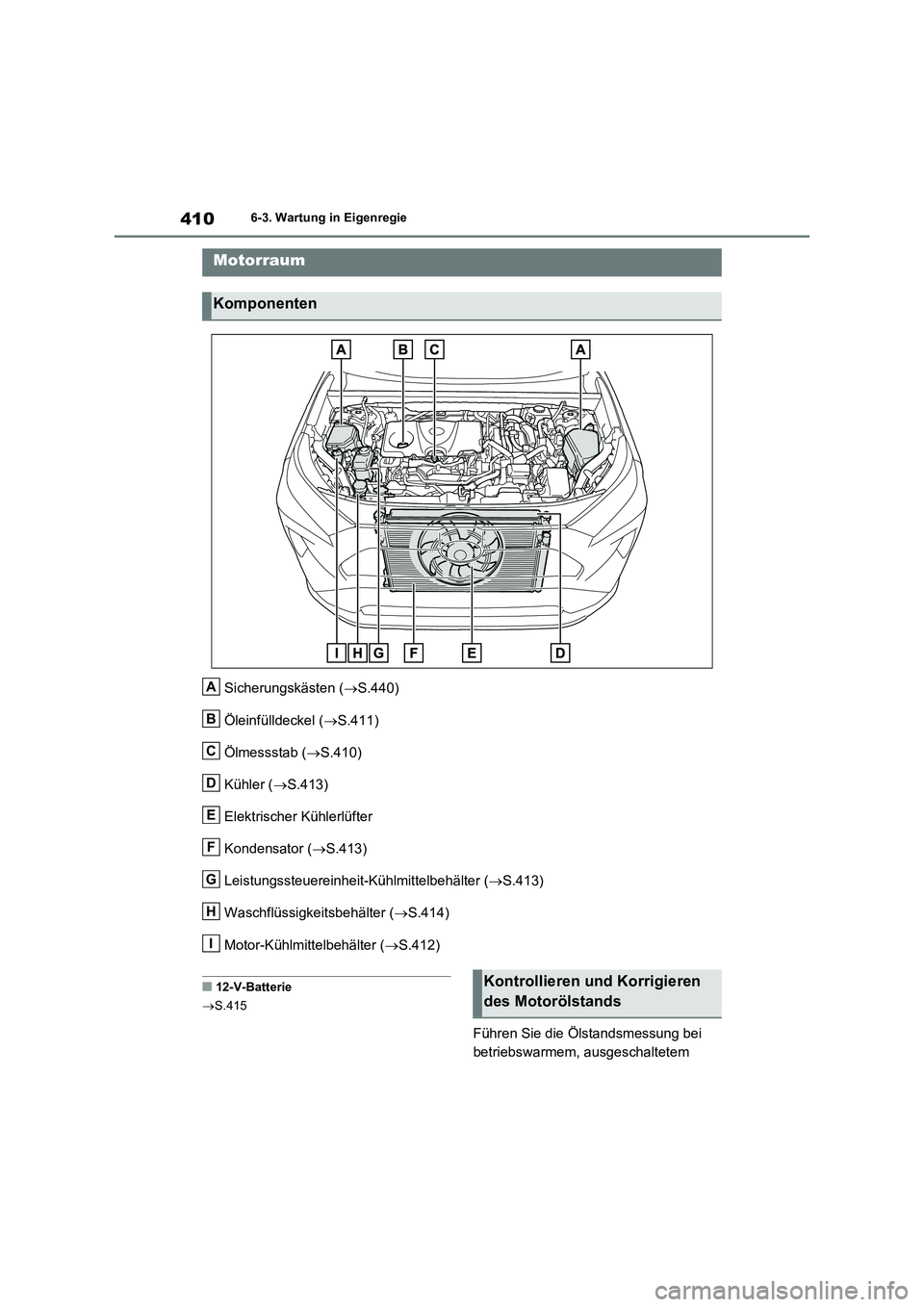

4106-3. Wartung in Eigenregie
Sicherungskästen (S.440)
Öleinfülldeckel (S.411)
Ölmessstab (S.410)
Kühler (S.413)
Elektrischer Kühlerlüfter
Kondensator (S.413)
Leistungssteuereinheit-Kühlmittelbehälter (S.413)
Waschflüssigkeitsbehälter (S.414)
Motor-Kühlmittelbehälter (S.412)
■12-V-Batterie
S.415
Führen Sie die Ölstandsmessung bei
betriebswarmem, ausgeschaltetem
Motorraum
Komponenten
A
B
C
D
E
F
G
H
I
Kontrollieren und Korrigieren
des Motorölstands

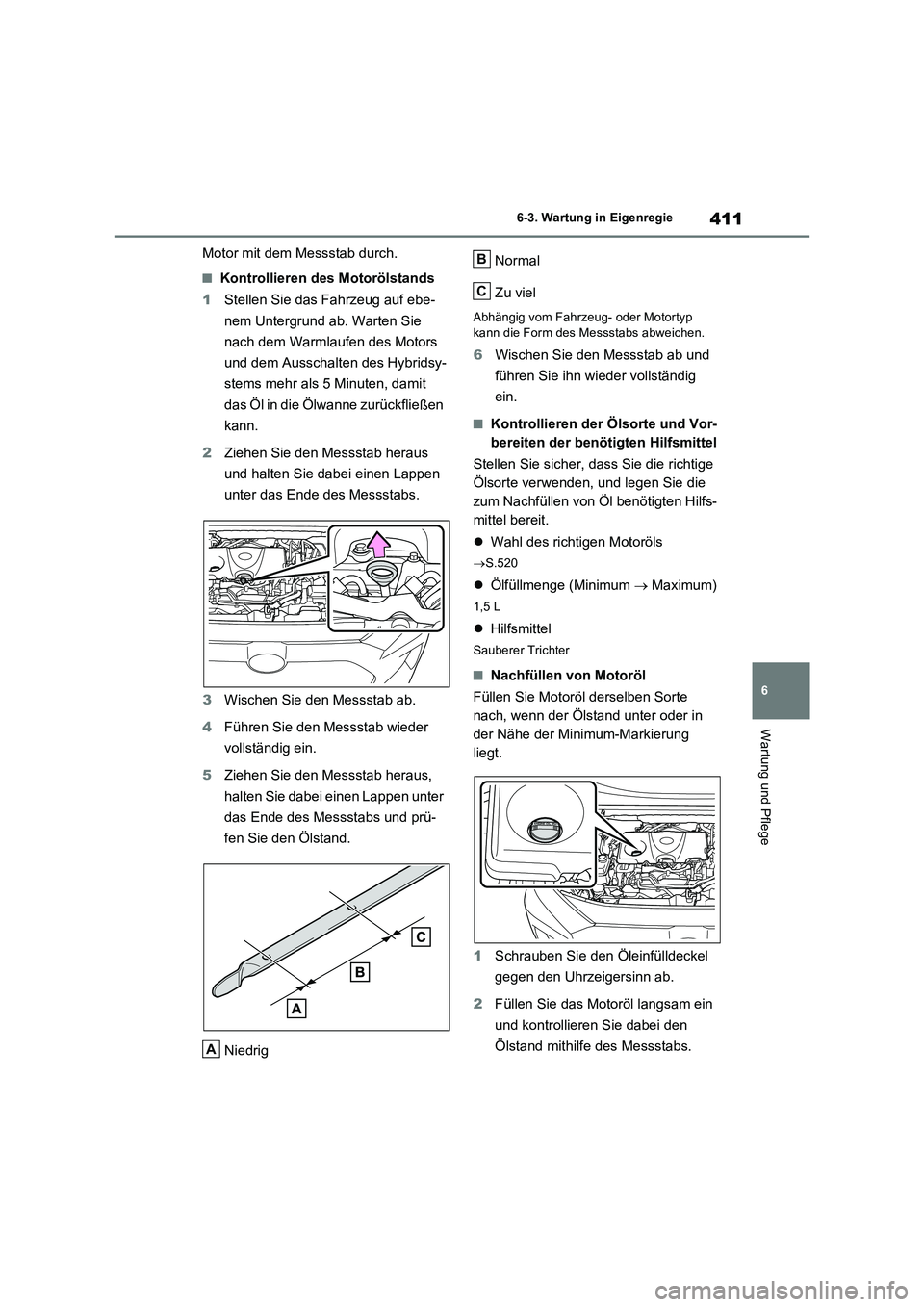

411
6 6-3. Wartung in Eigenregie
Wartung und Pflege
Motor mit dem Messstab durch.
■Kontrollieren des Motorölstands
1Stellen Sie das Fahrzeug auf ebe-
nem Untergrund ab. Warten Sie
nach dem Warmlaufen des Motors
und dem Ausschalten des Hybridsy-
stems mehr als 5 Minuten, damit
das Öl in die Ölwanne zurückfließen
kann.
2Ziehen Sie den Messstab heraus
und halten Sie dabei einen Lappen
unter das Ende des Messstabs.
3Wischen Sie den Messstab ab.
4Führen Sie den Messstab wieder
vollständig ein.
5Ziehen Sie den Messstab heraus,
halten Sie dabei einen Lappen unter
das Ende des Messstabs und prü-
fen Sie den Ölstand.
NiedrigNormal
Zu viel
Abhängig vom Fahrzeug- oder Motortyp
kann die Form des Messstabs abweichen.
6Wischen Sie den Messstab ab und
führen Sie ihn wieder vollständig
ein.
■Kontrollieren der Ölsorte und Vor-
bereiten der benötigten Hilfsmittel
Stellen Sie sicher, dass Sie die richtige
Ölsorte verwenden, und legen Sie die
zum Nachfüllen von Öl benötigten Hilfs-
mittel bereit.
Wahl des richtigen Motoröls
S.520
Ölfüllmenge (Minimum  Maximum)
1,5 L
Hilfsmittel
Sauberer Trichter
■Nachfüllen von Motoröl
Füllen Sie Motoröl derselben Sorte
nach, wenn der Ölstand unter oder in
der Nähe der Minimum-Markierung
liegt.
1Schrauben Sie den Öleinfülldeckel
gegen den Uhrzeigersinn ab.
2Füllen Sie das Motoröl langsam ein
und kontrollieren Sie dabei den
Ölstand mithilfe des Messstabs.
A
B
C

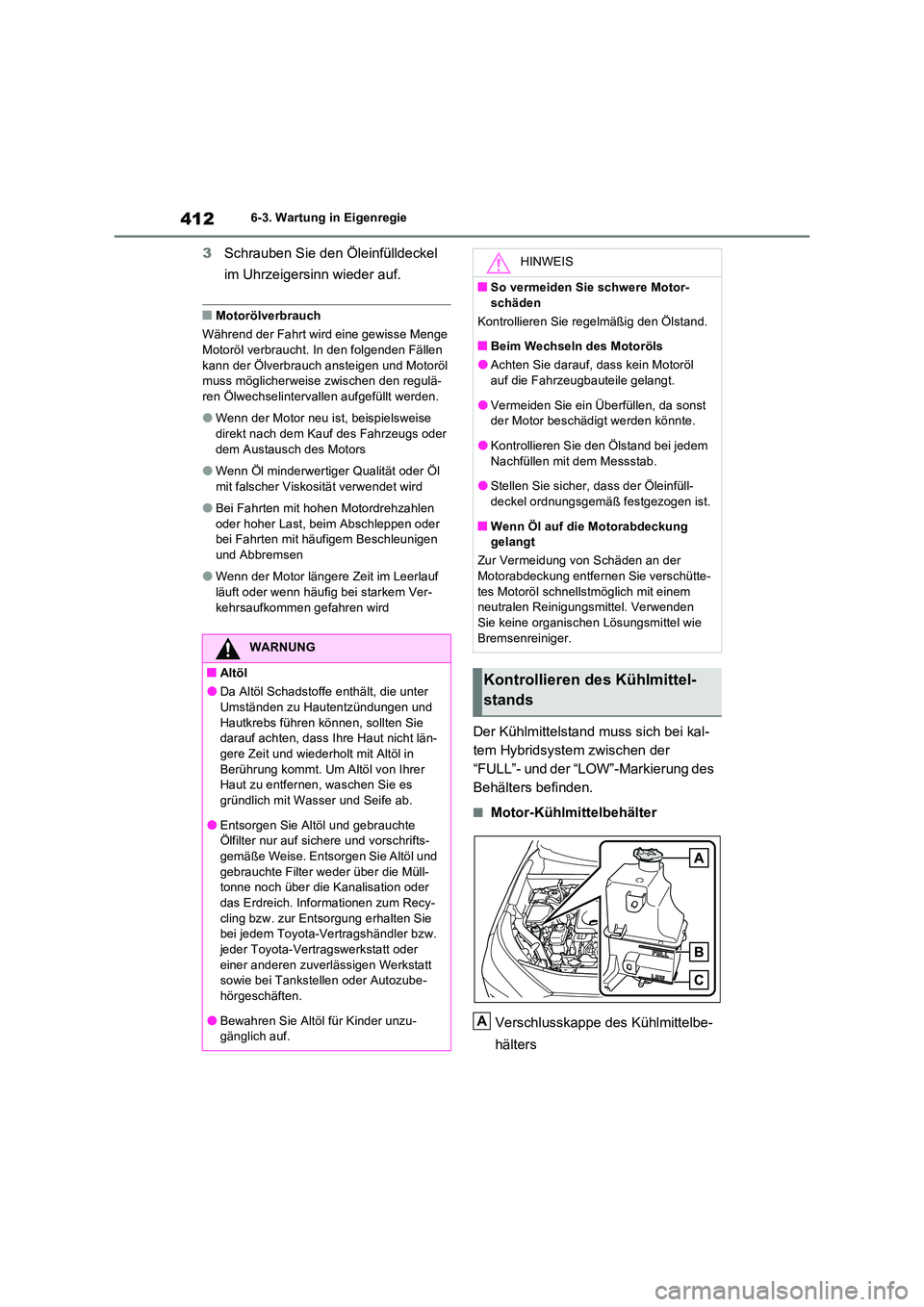

4126-3. Wartung in Eigenregie
3Schrauben Sie den Öleinfülldeckel
im Uhrzeigersinn wieder auf.
■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge
Motoröl verbraucht. In den folgenden Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen den regulä-
ren Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise
direkt nach dem Kauf des Fahrzeugs oder dem Austausch des Motors
●Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
●Bei Fahrten mit hohen Motordrehzahlen oder hoher Last, beim Abschleppen oder bei Fahrten mit häufigem Beschleunigen
und Abbremsen
●Wenn der Motor längere Zeit im Leerlauf
läuft oder wenn häufig bei starkem Ver- kehrsaufkommen gefahren wird
Der Kühlmittelstand muss sich bei kal-
tem Hybridsystem zwischen der
“FULL”- und der “LOW”-Markierung des
Behälters befinden.
■Motor-Kühlmittelbehälter
Verschlusskappe des Kühlmittelbe-
hälters
WARNUNG
■Altöl
●Da Altöl Schadstoffe enthält, die unter
Umständen zu Hautentzündungen und Hautkrebs führen können, sollten Sie darauf achten, dass Ihre Haut nicht län-
gere Zeit und wiederholt mit Altöl in Berührung kommt. Um Altöl von Ihrer Haut zu entfernen, waschen Sie es
gründlich mit Wasser und Seife ab.
●Entsorgen Sie Altöl und gebrauchte Ölfilter nur auf sichere und vorschrifts-
gemäße Weise. Entsorgen Sie Altöl und gebrauchte Filter weder über die Müll-tonne noch über die Kanalisation oder
das Erdreich. Informationen zum Recy- cling bzw. zur Entsorgung erhalten Sie bei jedem Toyota-Vertragshändler bzw.
jeder Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt sowie bei Tankstellen oder Autozube-
hörgeschäften.
●Bewahren Sie Altöl für Kinder unzu- gänglich auf.
HINWEIS
■So vermeiden Sie schwere Motor-
schäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
●Kontrollieren Sie den Ölstand bei jedem
Nachfüllen mit dem Messstab.
●Stellen Sie sicher, dass der Öleinfüll- deckel ordnungsgemäß festgezogen ist.
■Wenn Öl auf die Motorabdeckung gelangt
Zur Vermeidung von Schäden an der Motorabdeckung entfernen Sie verschütte-
tes Motoröl schnellstmöglich mit einem neutralen Reinigungsmittel. Verwenden Sie keine organischen Lösungsmittel wie
Bremsenreiniger.
Kontrollieren des Kühlmittel-
stands
A
