1. Steek een sleufkopschroevendraaier
o.i.d. in de inkeping op de rand van het
rooster om de 3 lipjes los te maken en
verwijder het rooster.
Sla het rubber naast het rooster terug
om de sleufkopschroevendraaier te
plaatsen.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met een
doek om schade te voorkomen.
2. Verwijder het filter.
3. Verwijder stof met een stofzuiger
o.i.d. om het filter schoon te maken.
Verwijder met een stofzuiger tevens
stof van het rooster en het filter.4. Plaats het filter op zijn
oorspronkelijke positie.
Zorg er bij het plaatsen voor dat het
filter niet vervormd wordt en dat er
geen opening zit tussen het filter en
de montagepositie.
5. Plaats de lipjes aan de rand van het
rooster op de juiste positie en druk de
tegenoverliggende rand in om het
rooster te bevestigen.
Sla het rubber om en plaats het filter
op zijn oorspronkelijke positie.
6. Start het hybridesysteem en
controleer of de
waarschuwingsmelding op het
multi-informatiedisplay verdwijnt.
Het kan een aantal minuten duren
voordat de waarschuwingsmelding
verdwijnt.
Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten
minste twee keer per jaar schoon te
maken.
7.1 Onderhoud en verzorging
383
7
Onderhoud en verzorging

Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen
op schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat
ze drogen. Het beste resultaat wordt
verkregen als de vloerbedekking zo droog
mogelijk wordt gehouden.
Veiligheidsgordels
Maak de veiligheidsgordels schoon met
een mild sop, lauw water en een doek of
spons. Controleer ook de gordels
regelmatig op overmatige slijtage, rafels
en scheuren.
Schoonmaken van de
ventilatieopeningen en filters
• Stof in de ventilatieopeningen of
filters kan het koelen van het
batterijpakket (tractiebatterij)
hinderen en leiden tot een hoger
elektriciteits- en brandstofverbruik.
Maak de ventilatieopeningen en filters
regelmatig schoon.
• Als verder wordt gereden terwijl
“Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (onderhoud vereist voor
koelonderdelen tractiebatterij, zie
handleiding) wordt weergegeven op
het multi-informatiedisplay, raakt het
batterijpakket (tractiebatterij)
mogelijk oververhit waardoor de
afstand die kan worden gereden met
de elektromotor afneemt. Dit kan
leiden tot een hoger elektriciteits- en
brandstofverbruik of een storing.
Reinig de ventilatieopeningen en
filters onmiddellijk als de
waarschuwingsmelding wordt
weergegeven.
• Als u hier op de verkeerde manier mee
omgaat, kan dit leiden tot schade aan
het rooster of de filters. Indien u
twijfels hebt over het schoonmaken
van de filters, neem dan contact op
met een erkende Toyota-dealer ofhersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
•
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wan-
neer de waarschuwingsmelding op het
multi-informatiedisplay niet verdwijnt
na het schoonmaken van de filters.
• De timing van het schoonmaken van
de filters is afhankelijk van de
gebruiksomgeving van de auto.
WAARSCHUWING!
Water in de auto
• Mors geen vloeistof in de auto, zoals
op de vloer, in de
ventilatieopeningen van het
batterijpakket (tractiebatterij) of in
de bagageruimte. Anders kunnen
het batterijpakket (tractiebatterij),
elektrische onderdelen en dergelijke
defect raken of vlam vatten.
• Voorkom dat onderdelen of de
bedrading van het airbagsysteem in
het interieur nat worden. Een
elektrische storing kan ervoor
zorgen dat de airbags worden
geactiveerd of niet op de juiste wijze
werken, waardoor dodelijk of ernstig
letsel kan ontstaan.
• Auto's met draadloze lader: Laat de
draadloze lader niet nat worden. Als
dat wel gebeurt, kan de lader
oververhit raken, wat kan leiden tot
brandwonden of een elektrische
schok, waarbij dodelijk of ernstig
letsel kan ontstaan.
Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner.
Het dashboard kan in de voorruit
worden weerkaatst; hierdoor kan het
gezichtsveld van de bestuurder worden
belemmerd wat een dodelijk of ernstig
ongeval tot gevolg kan hebben.
7.1 Onderhoud en verzorging
384

OPMERKING
Reinigingsmiddelen
• Gebruik de volgende
reinigingsmiddelen niet, omdat ze
verkleuring van het interieur of
strepen en beschadigingen van
gelakte oppervlakken kunnen
veroorzaken:
– Behalve de stoelen: Organische
reinigingsmiddelen zoals
wasbenzine en terpentine,
alkalische of zuurhoudende
middelen, textielverf en
bleekmiddel
– Stoelen: Alkalische en
zuurhoudende middelen, zoals
thinner, wasbenzine en alcohol
• Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte
delen van het interieur kunnen
beschadigd raken.
Voorkomen van beschadiging van
lederen bekleding
Neem de volgende
voorzorgsmaatregelen in acht om
beschadiging en vroegtijdige slijtage
van lederen bekleding te voorkomen:
• Verwijder stof en vuil onmiddellijk van
de bekleding.
• Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
• Leg geen vinyl of plastic voorwerpen
of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge
temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
OPMERKING
Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water. Water dat in contact komt
met elektrische onderdelen boven of
onder de vloerbedekking, kan schade
aan de verschillende systemen van de
auto veroorzaken, bijvoorbeeld aan het
audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
Bij het schoonmaken van de
binnenzijde van de voorruit
Zorg ervoor dat er geen ruitenreiniger
op de lens terechtkomt. Raak de lens ook
niet aan.
Schoonmaken van de binnenzijde van
de achterruit
• Gebruik geen ruitenreiniger om de
achterruit schoon te maken. Hierdoor
kunnen de verwarmingsdraden en
antenne beschadigd raken. Veeg de
ruit voorzichtig schoon met een doek
en lauw water. Veeg de ruit schoon in
dezelfde richting als de
verwarmingsdraden en antenne.
• Voorkom beschadiging van de
verwarmingsdraden en de antenne.
Bij het schoonmaken van de
ventilatieopeningen en filters
Neem de volgende
voorzorgsmaatregelen in acht. Anders
kan de auto beschadigd raken.
• Zet het contact UIT om het
hybridesysteem uit te schakelen
alvorens het rooster van de
ventilatieopening schoon te maken.
• Maak de ventilatieopeningen en filters
niet schoon met water of andere
vloeistoffen.
• Zorg dat er geen water en
verontreinigingen in de
ventilatieopening terechtkomen als
het rooster is verwijderd.
• Ga voorzichtig om met de verwijderde
filters om te voorkomen dat ze
beschadigd raken. Laat een erkende
Toyota-dealer of hersteller/reparateur
7.1 Onderhoud en verzorging
385
7
Onderhoud en verzorging

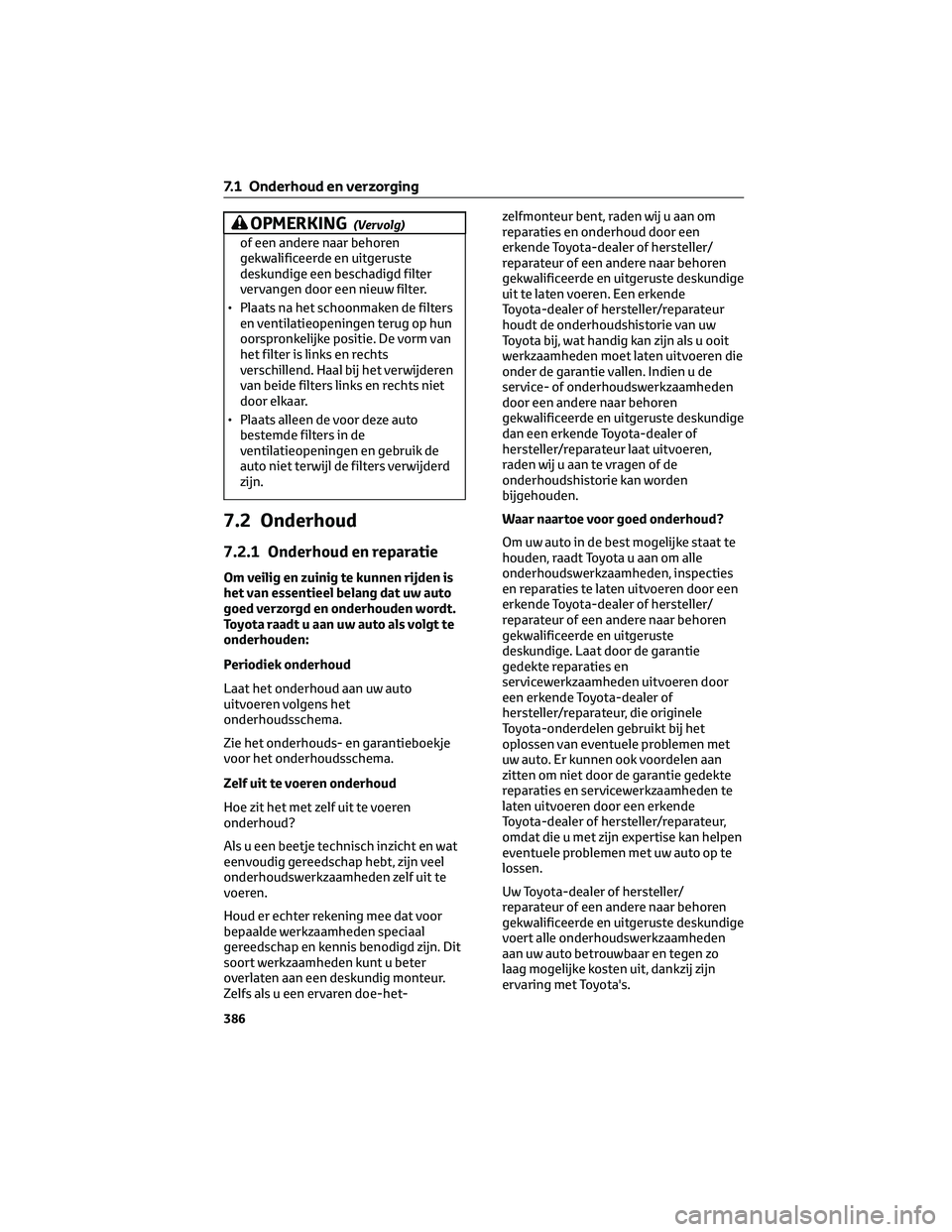

OPMERKING(Vervolg)
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige een beschadigd filter
vervangen door een nieuw filter.
• Plaats na het schoonmaken de filters
en ventilatieopeningen terug op hun
oorspronkelijke positie. De vorm van
het filter is links en rechts
verschillend. Haal bij het verwijderen
van beide filters links en rechts niet
door elkaar.
• Plaats alleen de voor deze auto
bestemde filters in de
ventilatieopeningen en gebruik de
auto niet terwijl de filters verwijderd
zijn.
7.2 Onderhoud
7.2.1 Onderhoud en reparatie
Om veilig en zuinig te kunnen rijden is
het van essentieel belang dat uw auto
goed verzorgd en onderhouden wordt.
Toyota raadt u aan uw auto als volgt te
onderhouden:
Periodiek onderhoud
Laat het onderhoud aan uw auto
uitvoeren volgens het
onderhoudsschema.
Zie het onderhouds- en garantieboekje
voor het onderhoudsschema.
Zelf uit te voeren onderhoud
Hoe zit het met zelf uit te voeren
onderhoud?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te
voeren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit
soort werkzaamheden kunt u beter
overlaten aan een deskundig monteur.
Zelfs als u een ervaren doe-het-zelfmonteur bent, raden wij u aan om
reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
uit te laten voeren. Een erkende
Toyota-dealer of hersteller/reparateur
houdt de onderhoudshistorie van uw
Toyota bij, wat handig kan zijn als u ooit
werkzaamheden moet laten uitvoeren die
onder de garantie vallen. Indien u de
service- of onderhoudswerkzaamheden
door een andere naar behoren
gekwalificeerde en uitgeruste deskundige
dan een erkende Toyota-dealer of
hersteller/reparateur laat uitvoeren,
raden wij u aan te vragen of de
onderhoudshistorie kan worden
bijgehouden.
Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties
en reparaties te laten uitvoeren door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige. Laat door de garantie
gedekte reparaties en
servicewerkzaamheden uitvoeren door
een erkende Toyota-dealer of
hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het
oplossen van eventuele problemen met
uw auto. Er kunnen ook voordelen aan
zitten om niet door de garantie gedekte
reparaties en servicewerkzaamheden te
laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur,
omdat die u met zijn expertise kan helpen
eventuele problemen met uw auto op te
lossen.
Uw Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
voert alle onderhoudswerkzaamheden
aan uw auto betrouwbaar en tegen zo
laag mogelijke kosten uit, dankzij zijn
ervaring met Toyota's.
7.1 Onderhoud en verzorging
386

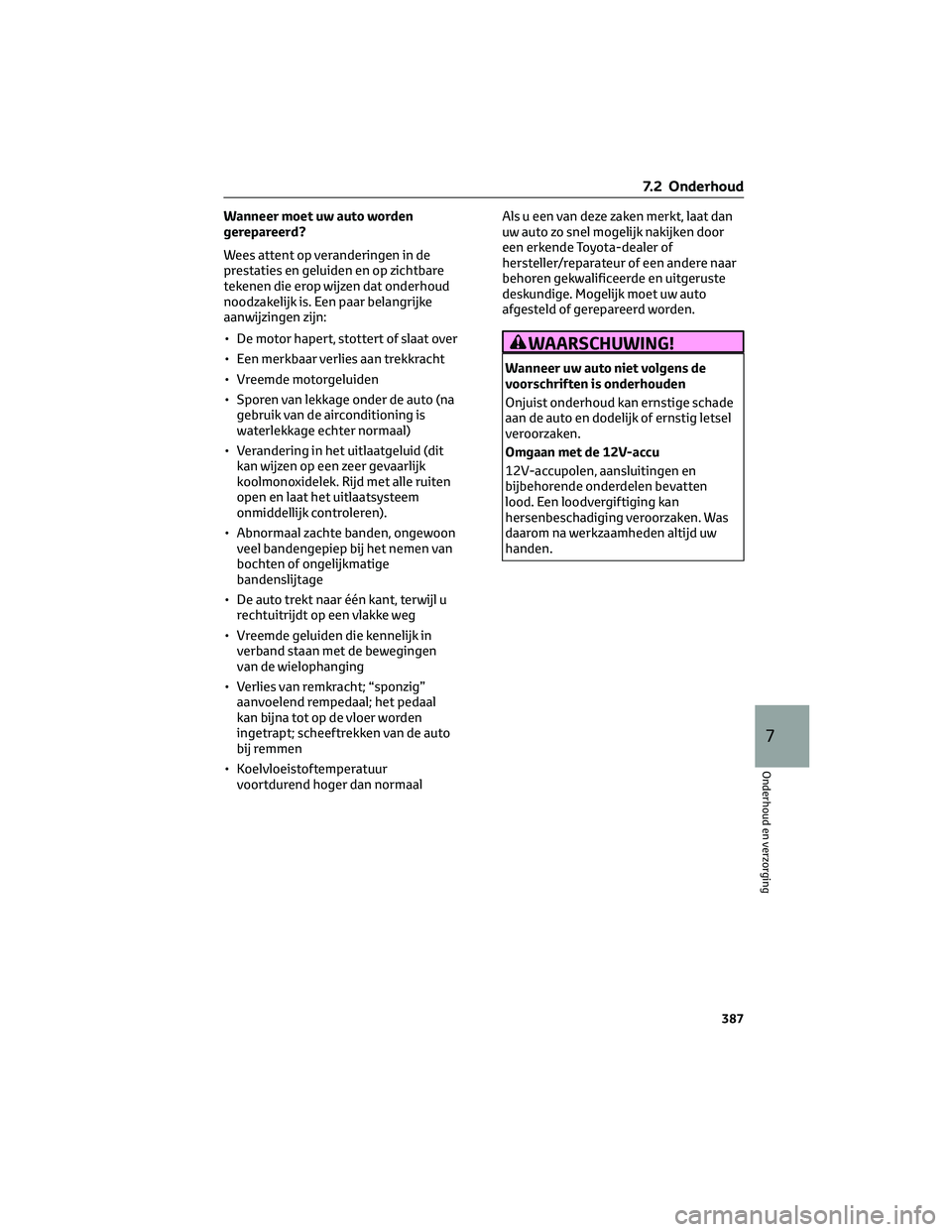

Wanneer moet uw auto worden
gerepareerd?
Wees attent op veranderingen in de
prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud
noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
• De motor hapert, stottert of slaat over
• Een merkbaar verlies aan trekkracht
• Vreemde motorgeluiden
• Sporen van lekkage onder de auto (na
gebruik van de airconditioning is
waterlekkage echter normaal)
• Verandering in het uitlaatgeluid (dit
kan wijzen op een zeer gevaarlijk
koolmonoxidelek. Rijd met alle ruiten
open en laat het uitlaatsysteem
onmiddellijk controleren).
• Abnormaal zachte banden, ongewoon
veel bandengepiep bij het nemen van
bochten of ongelijkmatige
bandenslijtage
• De auto trekt naar één kant, terwijl u
rechtuitrijdt op een vlakke weg
• Vreemde geluiden die kennelijk in
verband staan met de bewegingen
van de wielophanging
• Verlies van remkracht; “sponzig”
aanvoelend rempedaal; het pedaal
kan bijna tot op de vloer worden
ingetrapt; scheeftrekken van de auto
bij remmen
• Koelvloeistoftemperatuur
voortdurend hoger dan normaalAls u een van deze zaken merkt, laat dan
uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
WAARSCHUWING!
Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en dodelijk of ernstig letsel
veroorzaken.
Omgaan met de 12V-accu
12V-accupolen, aansluitingen en
bijbehorende onderdelen bevatten
lood. Een loodvergiftiging kan
hersenbeschadiging veroorzaken. Was
daarom na werkzaamheden altijd uw
handen.
7.2 Onderhoud
387
7
Onderhoud en verzorging

7.3 Zelf uit te voeren onderhoud
7.3.1 Voorzorgsmaatregelen bij zelf uit te voeren onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u dit precies te doen
zoals in dit hoofdstuk wordt beschreven.
Onderwerp Benodigdheden
Conditie 12V-accu
(→blz. 395)■Warm water
■Zuiveringszout
■Vet
■Universele sleutel (voor de bouten van de accukabels)
■Gedestilleerd water
Koelvloeistofniveau
motor/
vermogensregeleenheid
(→blz. 394)■Toyota Super Long Life Coolant of een gelijkwaardig product
Toyota Super Long Life Coolant is voorgemixt met 50%
koelvloeistof en 50% gedestilleerd water.
■Trechter (uitsluitend voor het bijvullen van koelvloeistof )
Motoroliepeil (→blz. 392)■Originele Toyota-motorolie of gelijkwaardig
■Doek of poetspapier
■Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen (→blz. 420)■Zekering met dezelfde stroomsterkte als de oorspronkelijke
zekering
Ventilatieopening batte-
rijpakket (tractiebatterij)
(→blz. 382)■Stofzuiger, enz.
■Sleufkopschroevendraaier
Lampen (→blz. 422)■Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
■Sleufkopschroevendraaier
■Sleutel
Radiateur en condensor
(→blz. 395)—
Bandenspanning
(→blz. 404)■Bandenspanningsmeter
■Compressor
Ruitensproeiervloeistof
(→blz. 398)■Water of ruitensproeiervloeistof met antivries (voor gebruik
onder winterse omstandigheden)
■Trechter (uitsluitend voor het bijvullen van
ruitensproeiervloeistof )
WAARSCHUWING!
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die
plotseling in beweging kunnen komen,
heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande
voorzorgsmaatregelen in acht om dodelijk
of ernstig letsel te voorkomen.
WAARSCHUWING!(Vervolg)
Tijdens werkzaamheden in de
motorruimte
•
Controleer of “Accessory” (stand ACC),
“Ignition ON” (contact AAN) of de
weergave van de kilometerstand
(→
blz. 146) op het hoofdscherm en
het controlelampje READY beide uit
zijn.
• Houd handen, kleding en
gereedschap uit de buurt van de
ventilator als die in werking is.
7.3 Zelf uit te voeren onderhoud
388

WAARSCHUWING!(Vervolg)
• Raak de motor, de
vermogensregeleenheid, de
radiateur, het uitlaatspruitstuk, enz.
niet direct na het rijden aan,
aangezien deze onderdelen heet
kunnen zijn. De olie en andere
vloeistoffen kunnen ook heet zijn.
• Laat geen brandbare voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
• Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt
van brandstof. Brandstofdampen zijn
licht ontvlambaar.
• Wees uiterst voorzichtig als u aan de
12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve
zwavelzuur.
• Wees voorzichtig, want remvloeistof
is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken
beschadigen. Als u remvloeistof op
uw handen of in uw ogen krijgt, spoel
ze dan onmiddellijk met schoon
water. Raadpleeg een arts als u last
blijft houden.
Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat,
kunnen de elektrische koelventilatoren
automatisch worden ingeschakeld als
de airconditioning wordt ingeschakeld
en/of als de koelvloeistoftemperatuur
hoog is. (→Blz. 395)
Veiligheidsbril
Draag een veiligheidsbril om uw ogen
te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof,
enz.OPMERKING
Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
Als het remvloeistofniveau te laag of
te hoog is
Het is normaal dat het
remvloeistofniveau iets lager wordt door
slijtage van de remblokken of door een
hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet
worden bijgevuld, kan dit duiden op een
serieus probleem.
7.3.2 Motorkap
Ontgrendelen van de motorkap vanuit
het interieur.
1. Trek de ontgrendelingshendel van de
motorkap naar u toe.
De motorkap zal iets omhoog
springen.
2. Trek aan de veiligheidshaak en open
de motorkap.
7.3 Zelf uit te voeren onderhoud
389
7
Onderhoud en verzorging

3. De motorkap kan wordenopengehouden door de steun in de
opening van de kap te zetten.
WAARSCHUWING!
Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is. Als de motorkap niet
goed vergrendeld is, kan hij tijdens het
rijden onverwacht opengaan, waardoor
een ongeval kan ontstaan met mogelijk
dodelijk of ernstig letsel tot gevolg.
Voorkomen van brandwonden
Raak de aircoleidingen niet aan als de
aircocompressor werkt of nadat hij is
gestopt. De aircoleidingen zijn namelijk
heet.
Het met de hand aanraken van de
aircoleidingen voordat ze zijn
afgekoeld kan brandwonden
veroorzaken.
WAARSCHUWING!(Vervolg)
Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap
goed op dat er geen vingers, enz.
bekneld raken.
OPMERKING
Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te
sluiten. Als de motorkap wordt gesloten
zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
7.3 Zelf uit te voeren onderhoud
390
