2023 TOYOTA C-HR Manuel du propriétaire (in French)

6636-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

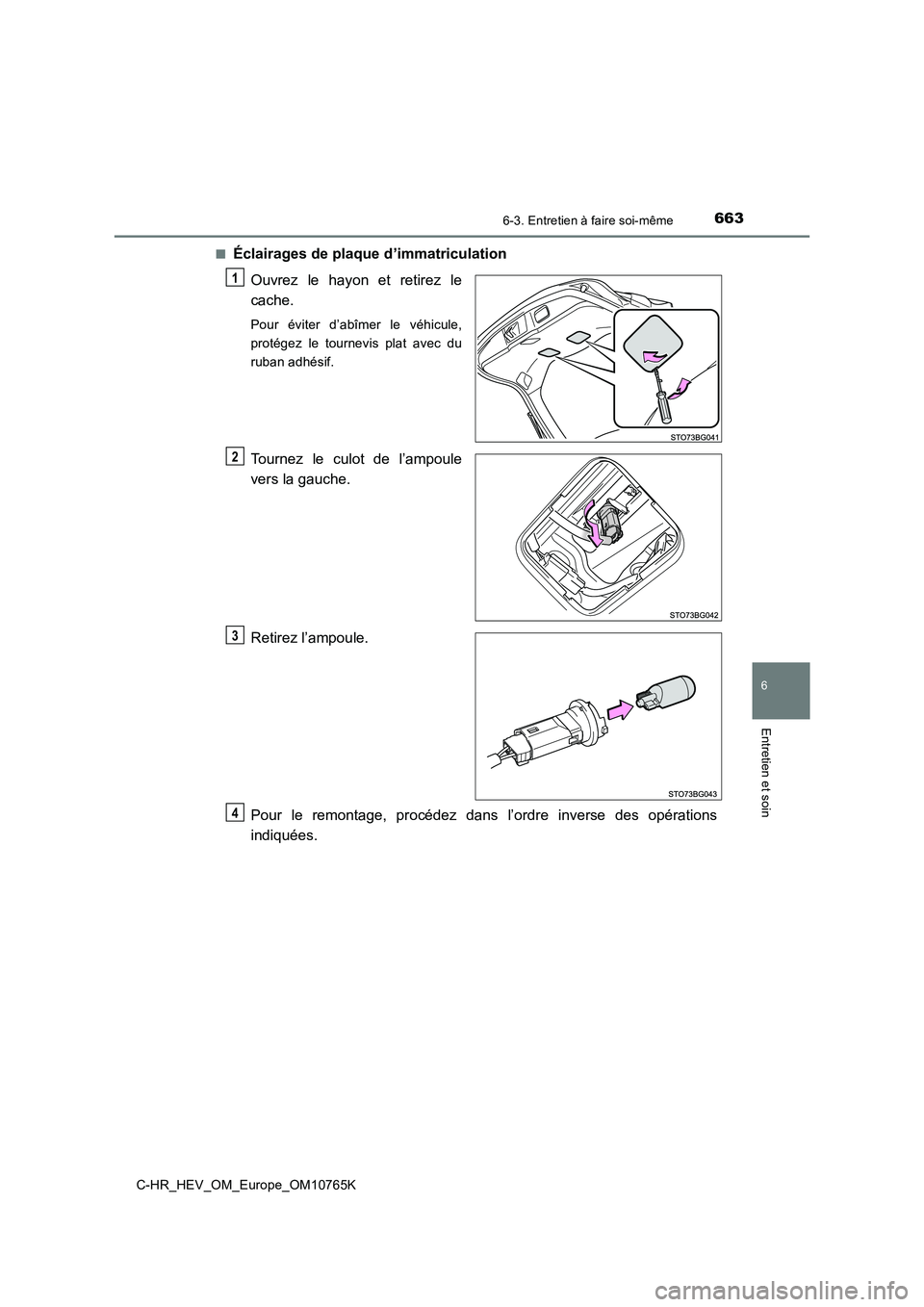

■Éclairages de plaque d’immatriculation
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec du
ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
4

6646-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K

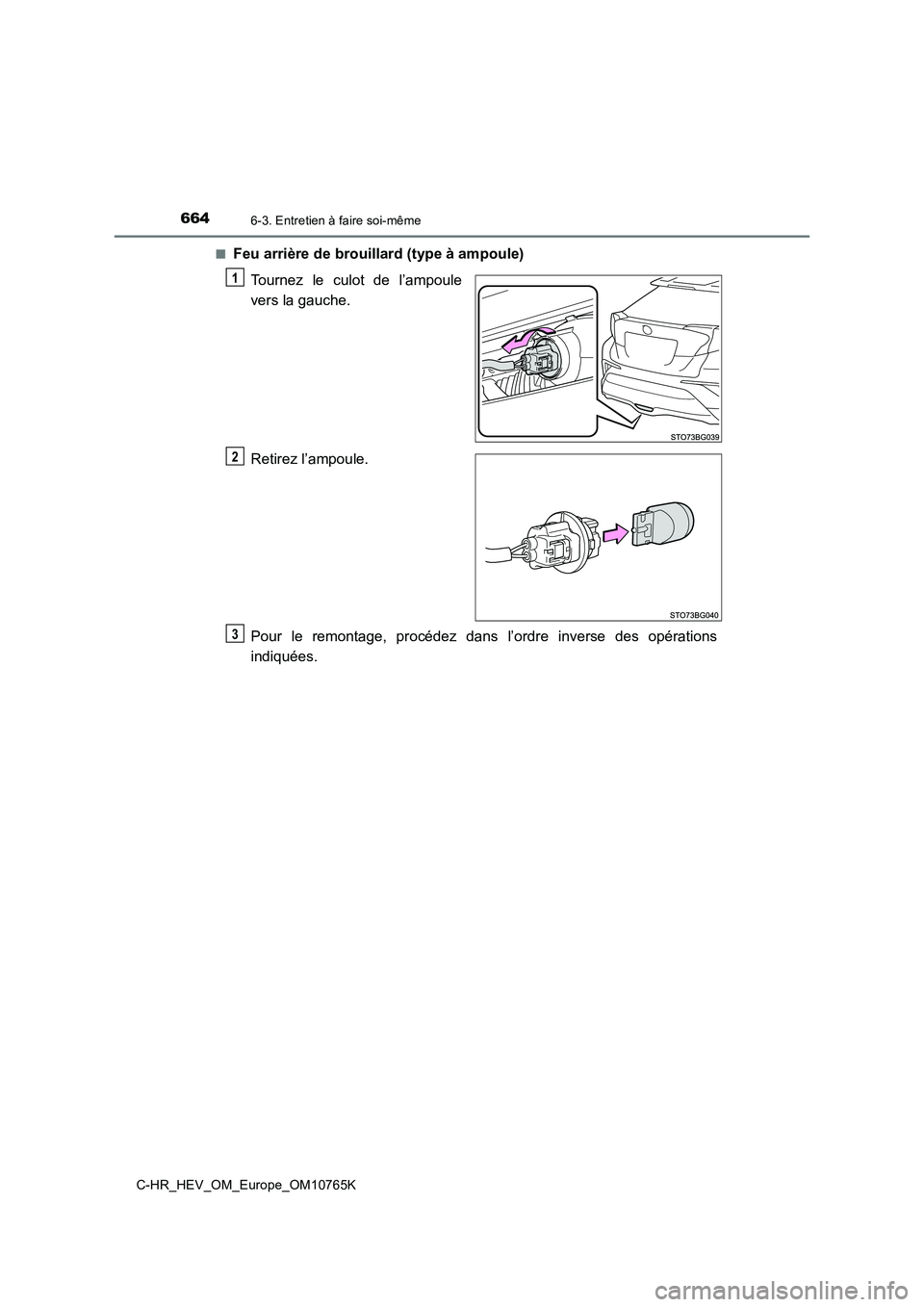

■Feu arrière de brouillard (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3

6656-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

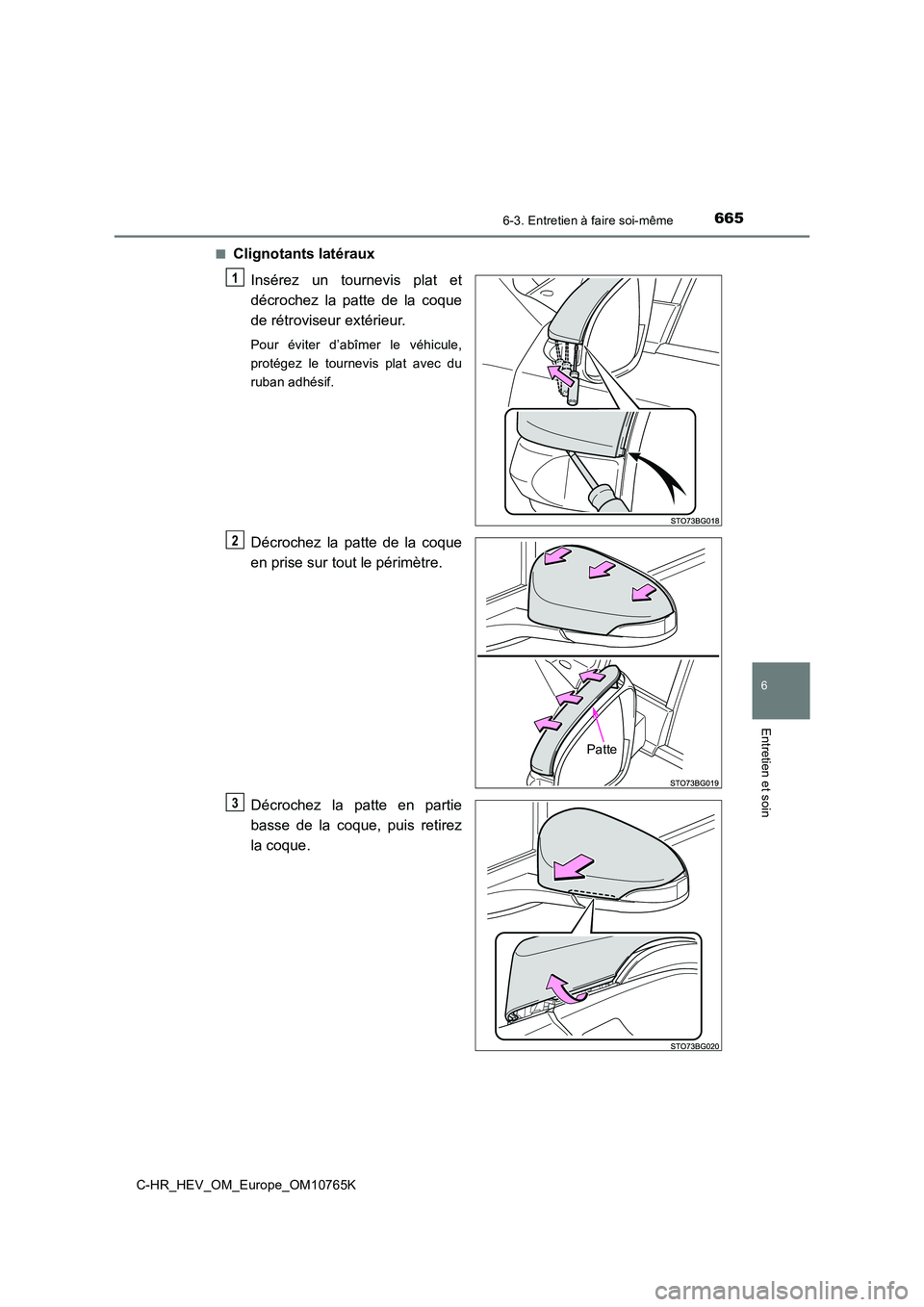

■Clignotants latéraux
Insérez un tournevis plat et
décrochez la patte de la coque
de rétroviseur extérieur.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec du
ruban adhésif.
Décrochez la patte de la coque
en prise sur tout le périmètre.
Décrochez la patte en partie
basse de la coque, puis retirez
la coque.
1
Patte
O
P

6666-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K

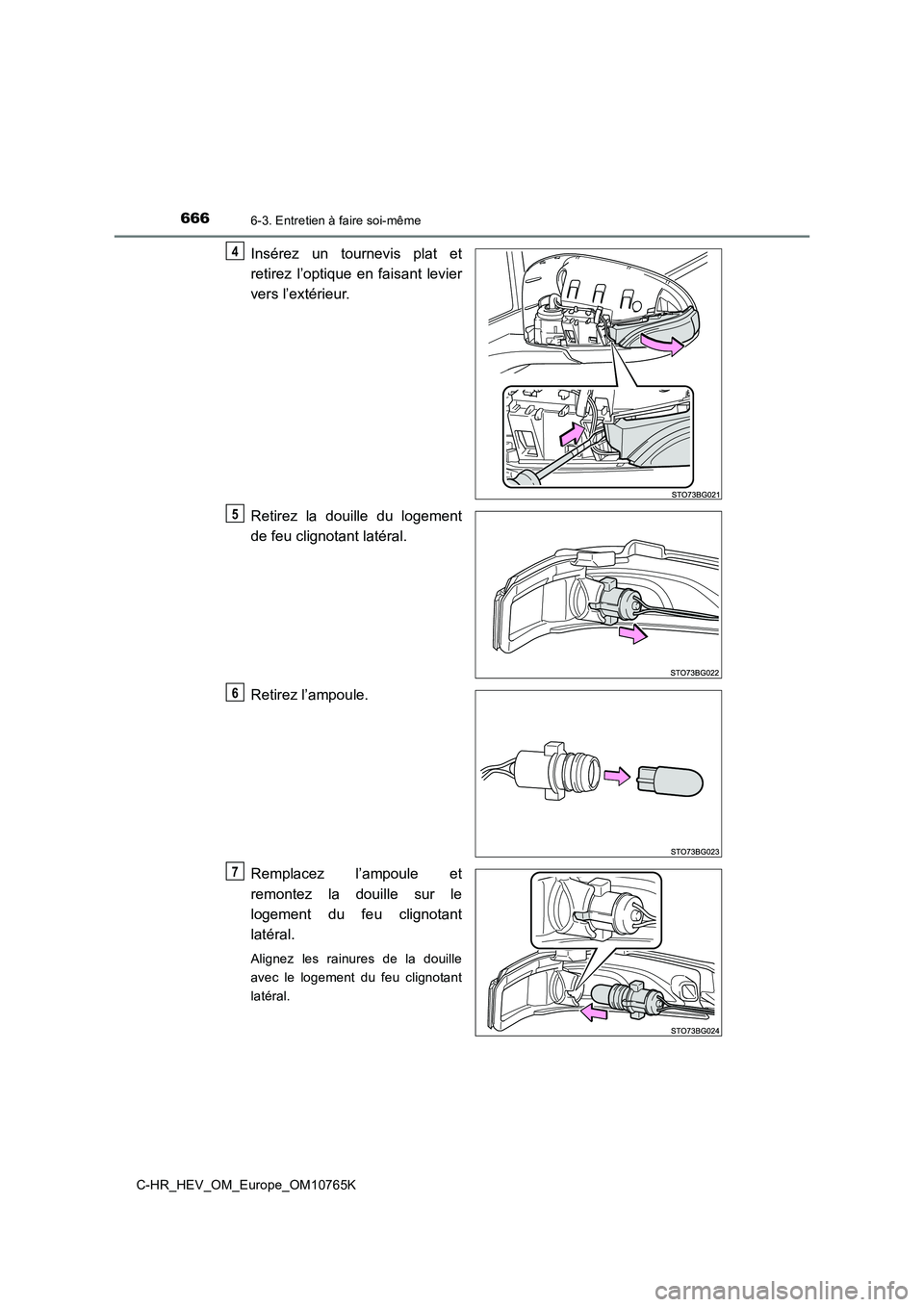

Insérez un tournevis plat et
retirez l’optique en faisant levier
vers l’extérieur.
Retirez la douille du logement
de feu clignotant latéral.
Retirez l’ampoule.
Remplacez l’ampoule et
remontez la douille sur le
logement du feu clignotant
latéral.
Alignez les rainures de la douille
avec le logement du feu clignotant
latéral.
4
5
6
7

6676-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

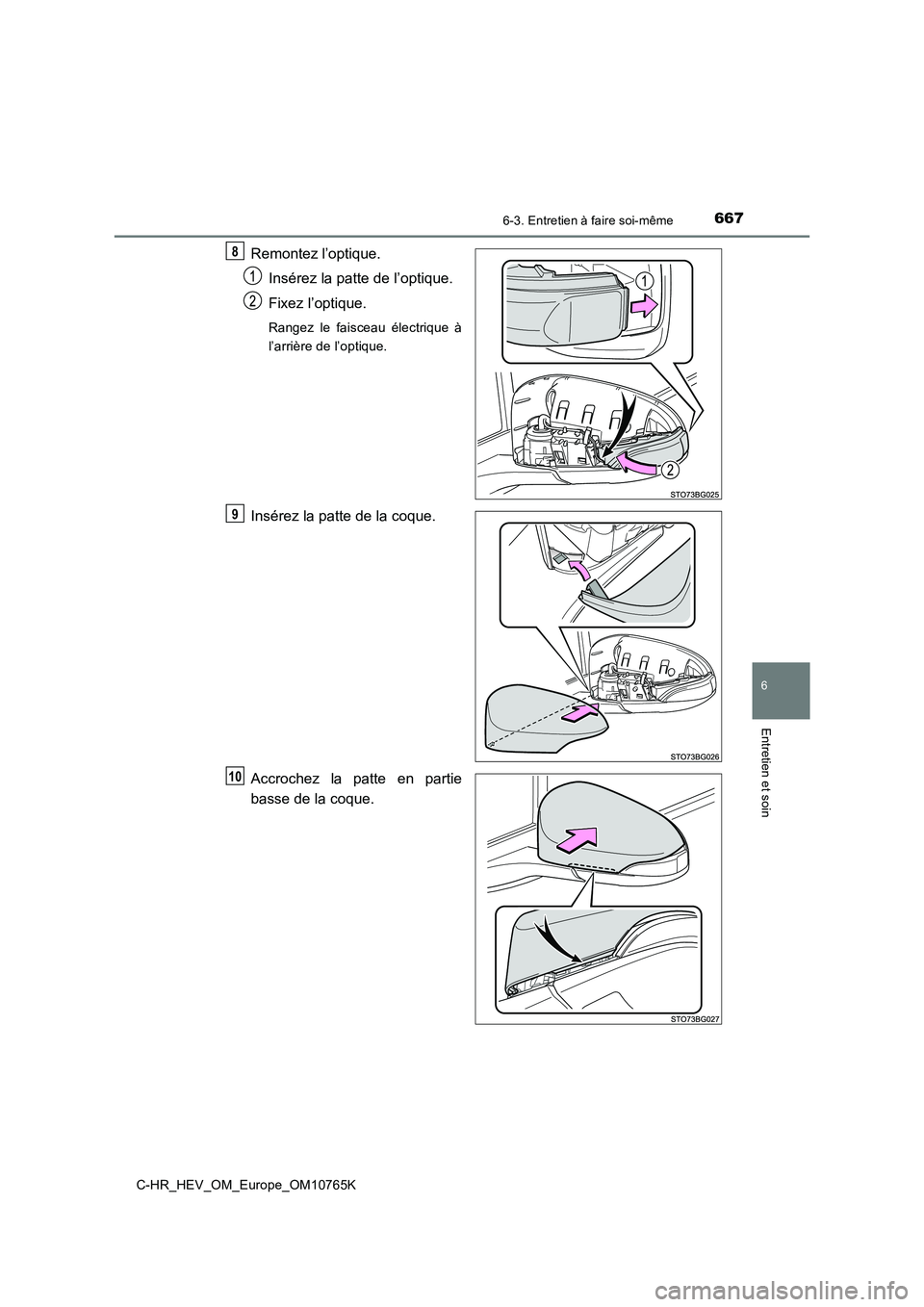

Remontez l’optique.
Insérez la patte de l’optique.
Fixez l’optique.
Rangez le faisceau électrique à
l’arrière de l’optique.
Insérez la patte de la coque.
Accrochez la patte en partie
basse de la coque.
8
9
10

6686-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K

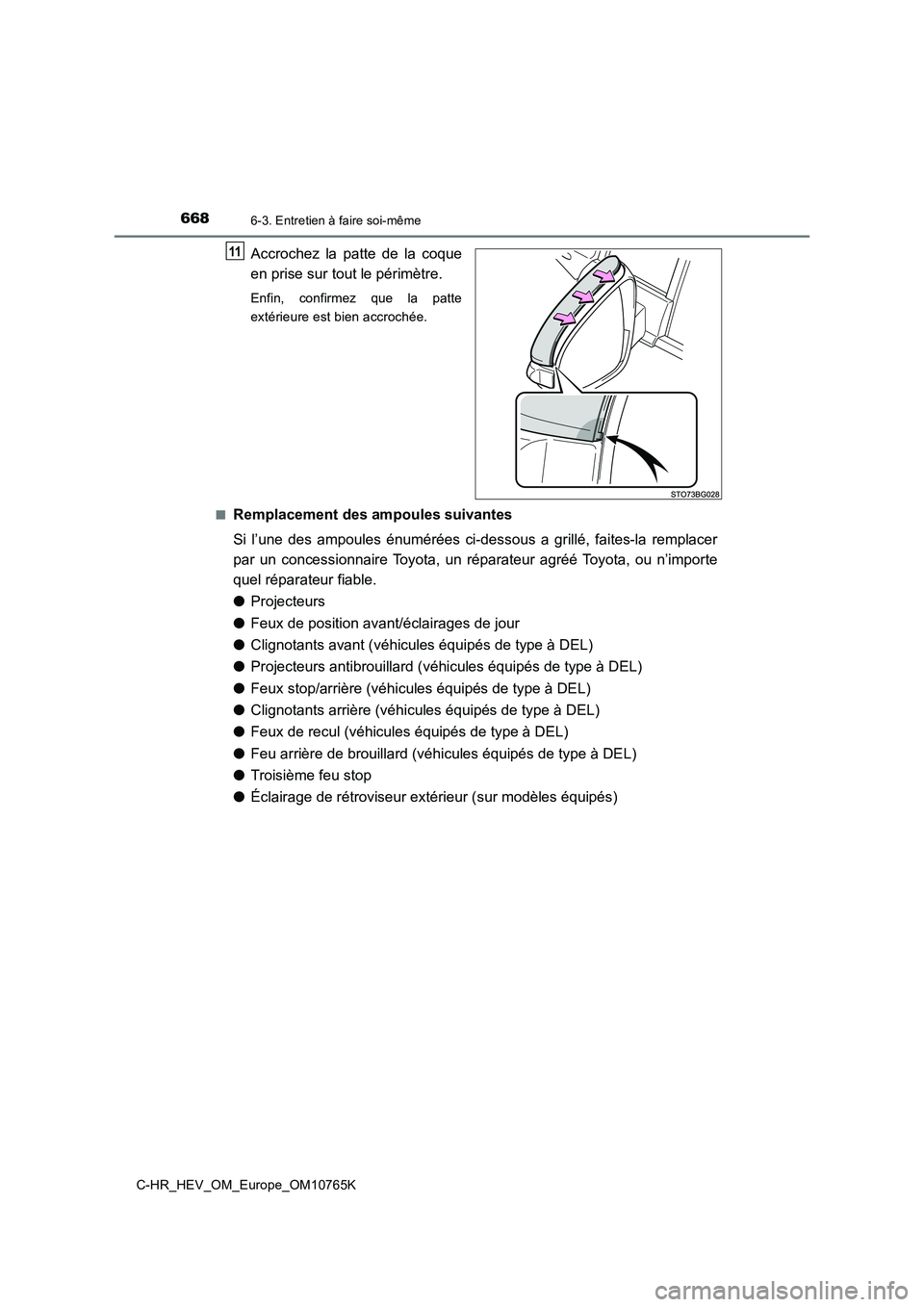

Accrochez la patte de la coque
en prise sur tout le périmètre.
Enfin, confirmez que la patte
extérieure est bien accrochée.
■Remplacement des ampoules suivantes
Si l’une des ampoules énumérées ci-dessous a grillé, faites-la remplacer
par un concessionnaire Toyota, un réparateur agréé Toyota, ou n ’importe
quel réparateur fiable.
● Projecteurs
● Feux de position avant/éclairages de jour
● Clignotants avant (véhicules équipés de type à DEL)
● Projecteurs antibrouillard (véhicules équipés de type à DEL)
● Feux stop/arrière (véhicules équipés de type à DEL)
● Clignotants arrière (véhicules équipés de type à DEL)
● Feux de recul (véhicules équipés de type à DEL)
● Feu arrière de brouillard (véhicules équipés de type à DEL)
● Troisième feu stop
● Éclairage de rétroviseur extérieur (sur modèles équipés)
11

6696-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

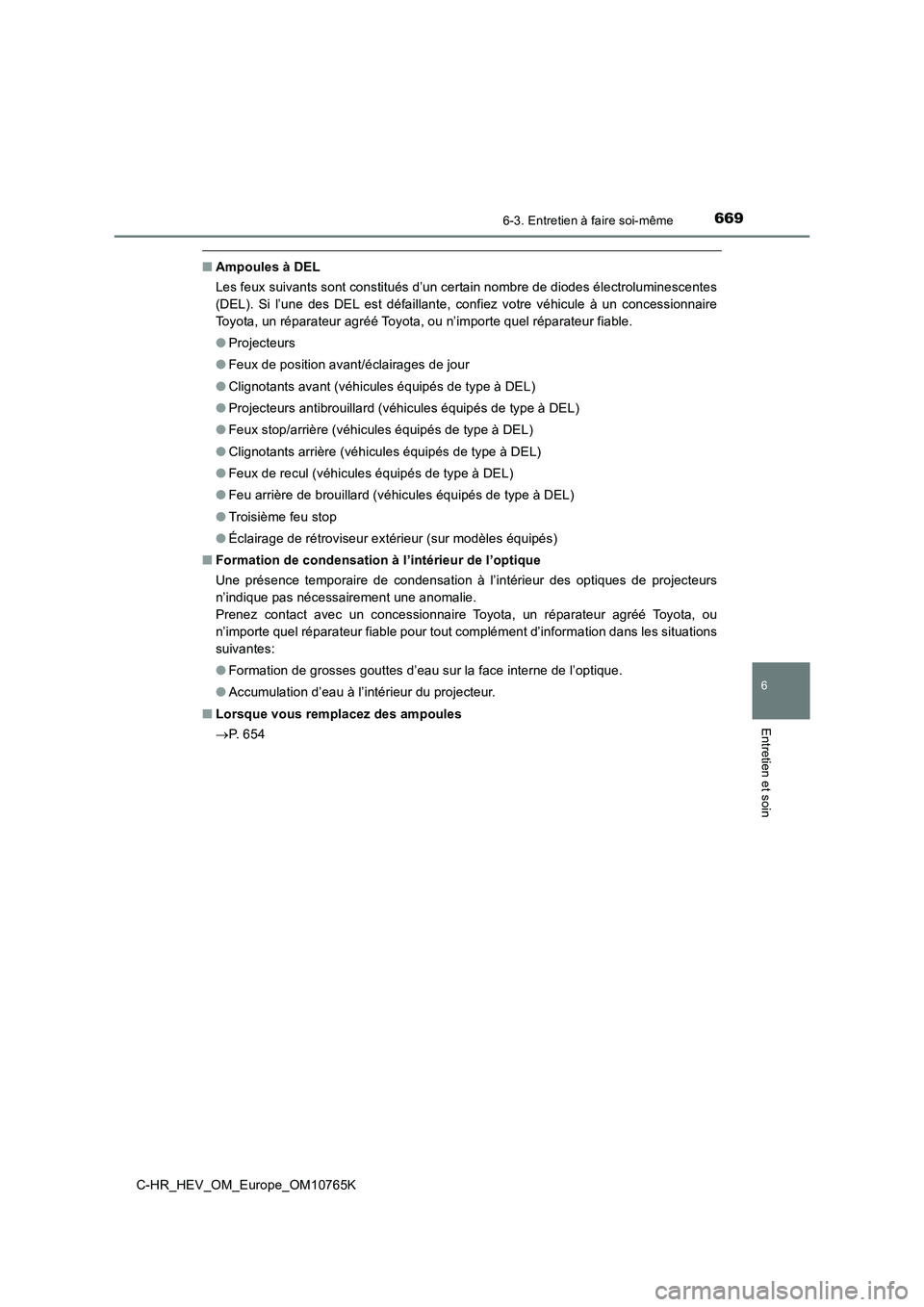

■Ampoules à DEL
Les feux suivants sont constitués d’un certain nombre de diodes électroluminescentes
(DEL). Si l’une des DEL est défaillante, confiez votre véhicule à un concessionnaire
Toyota, un réparateur agréé Toyota, ou n’importe quel réparateu r fiable.
● Projecteurs
● Feux de position avant/éclairages de jour
● Clignotants avant (véhicules équipés de type à DEL)
● Projecteurs antibrouillard (véhicules équipés de type à DEL)
● Feux stop/arrière (véhicules équipés de type à DEL)
● Clignotants arrière (véhicules équipés de type à DEL)
● Feux de recul (véhicules équipés de type à DEL)
● Feu arrière de brouillard (véhicules équipés de type à DEL)
● Troisième feu stop
● Éclairage de rétroviseur extérieur (sur modèles équipés)
■ Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiq ues de projecteurs
n’indique pas nécessairement une anomalie.
Prenez contact avec un concessionnaire Toyota, un réparateur ag réé Toyota, ou
n’importe quel réparateur fiable pour tout complément d’informa tion dans les situations
suivantes:
● Formation de grosses gouttes d’eau sur la face interne de l’optique.
● Accumulation d’eau à l’intérieur du projecteur.
■ Lorsque vous remplacez des ampoules
 P. 6 5 4

6706-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K

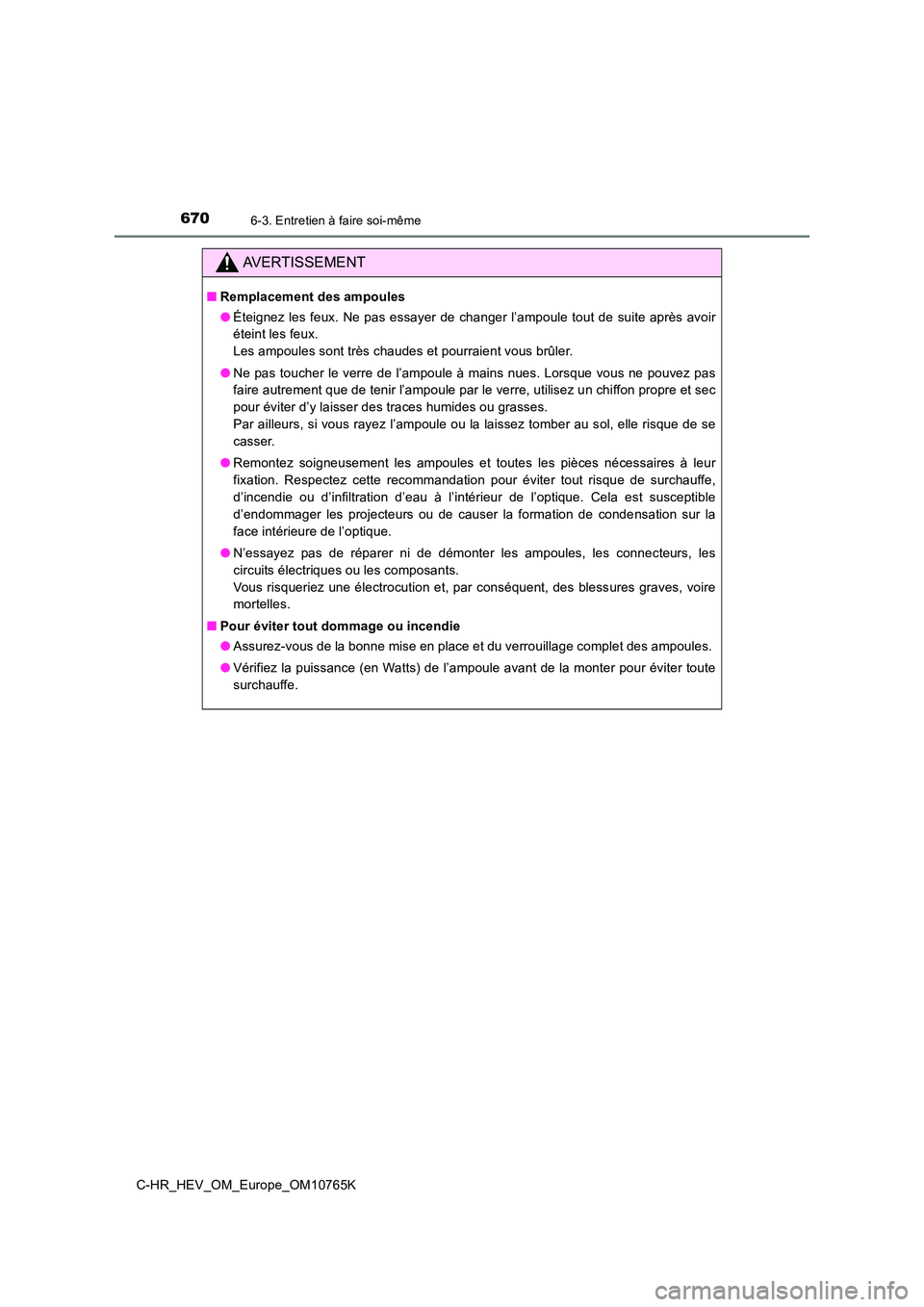

AVERTISSEMENT
■Remplacement des ampoules
● Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite après avoir
éteint les feux.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l’ampoule à mains nues. Lorsque vous ne pouvez pas
faire autrement que de tenir l’ampoule par le verre, utilisez u n chiffon propre et sec
pour éviter d’y laisser des traces humides ou grasses.
Par ailleurs, si vous rayez l’ampoule ou la laissez tomber au s ol, elle risque de se
casser.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires à leur
fixation. Respectez cette recommandation pour éviter tout risqu e de surchauffe,
d’incendie ou d’infiltration d’eau à l’intérieur de l’optique. Cela est susceptible
d’endommager les projecteurs ou de causer la formation de conde nsation sur la
face intérieure de l’optique.
● N’essayez pas de réparer ni de démonter les ampoules, les connecteurs, les
circuits électriques ou les composants.
Vous risqueriez une électrocution et, par conséquent, des bless ures graves, voire
mortelles.
■ Pour éviter tout dommage ou incendie
● Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
● Vérifiez la puissance (en Watts) de l’ampoule avant de la monter pour éviter toute
surchauffe.
