2023 TOYOTA C-HR Manuel du propriétaire (in French)

6556-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

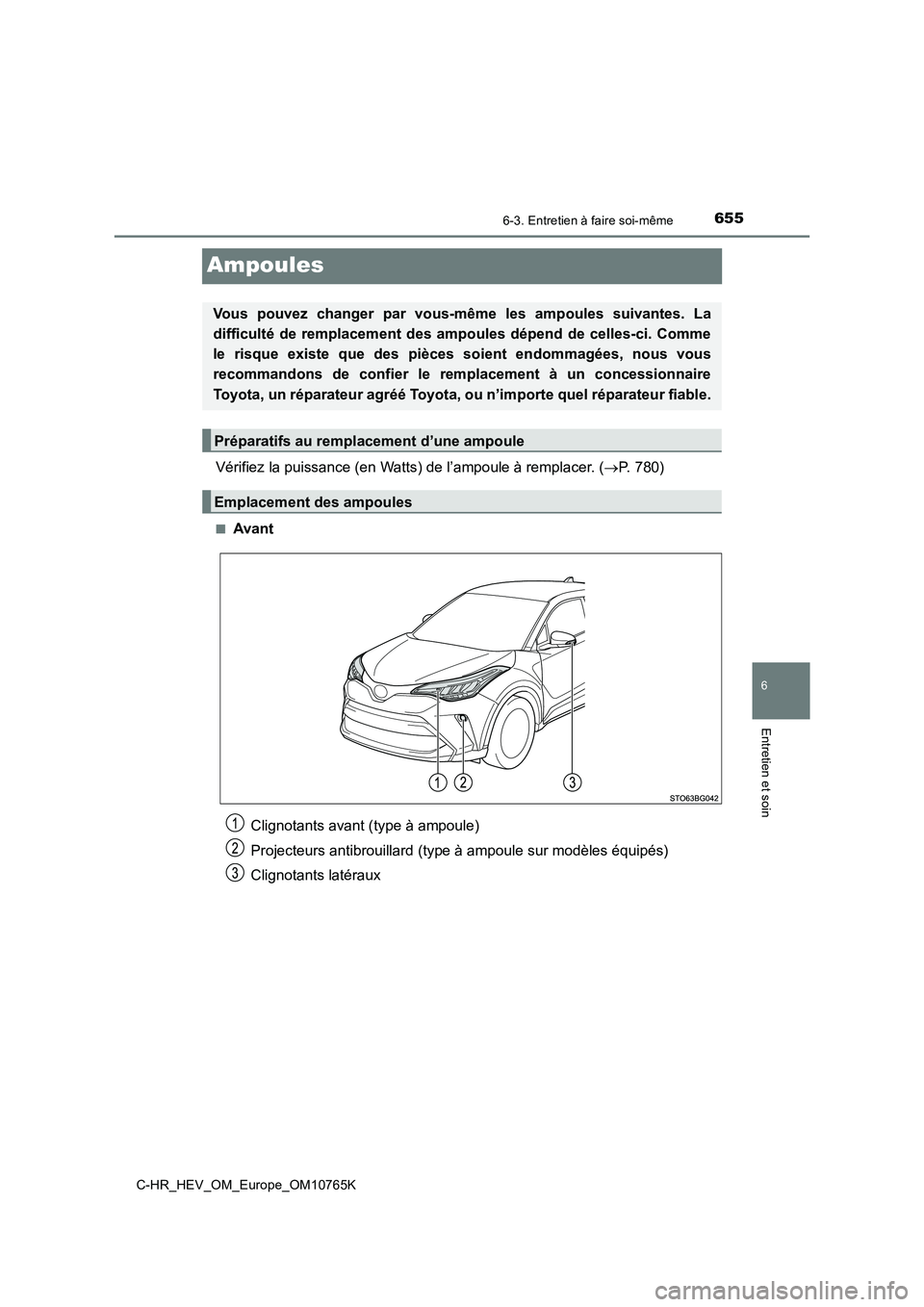

Ampoules
Vérifiez la puissance (en Watts) de l’ampoule à remplacer. (P. 780)
■Avant
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Co mme
le risque existe que des pièces soient endommagées, nous vous
recommandons de confier le remplacement à un concessionnaire
Toyota, un réparateur agréé Toyo ta, ou n’importe quel réparateur fiable.
Préparatifs au remplacement d’une ampoule
Emplacement des ampoules
Clignotants avant (type à ampoule)
Projecteurs antibrouillard (type à ampoule sur modèles équipés)
Clignotants latéraux

6566-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K

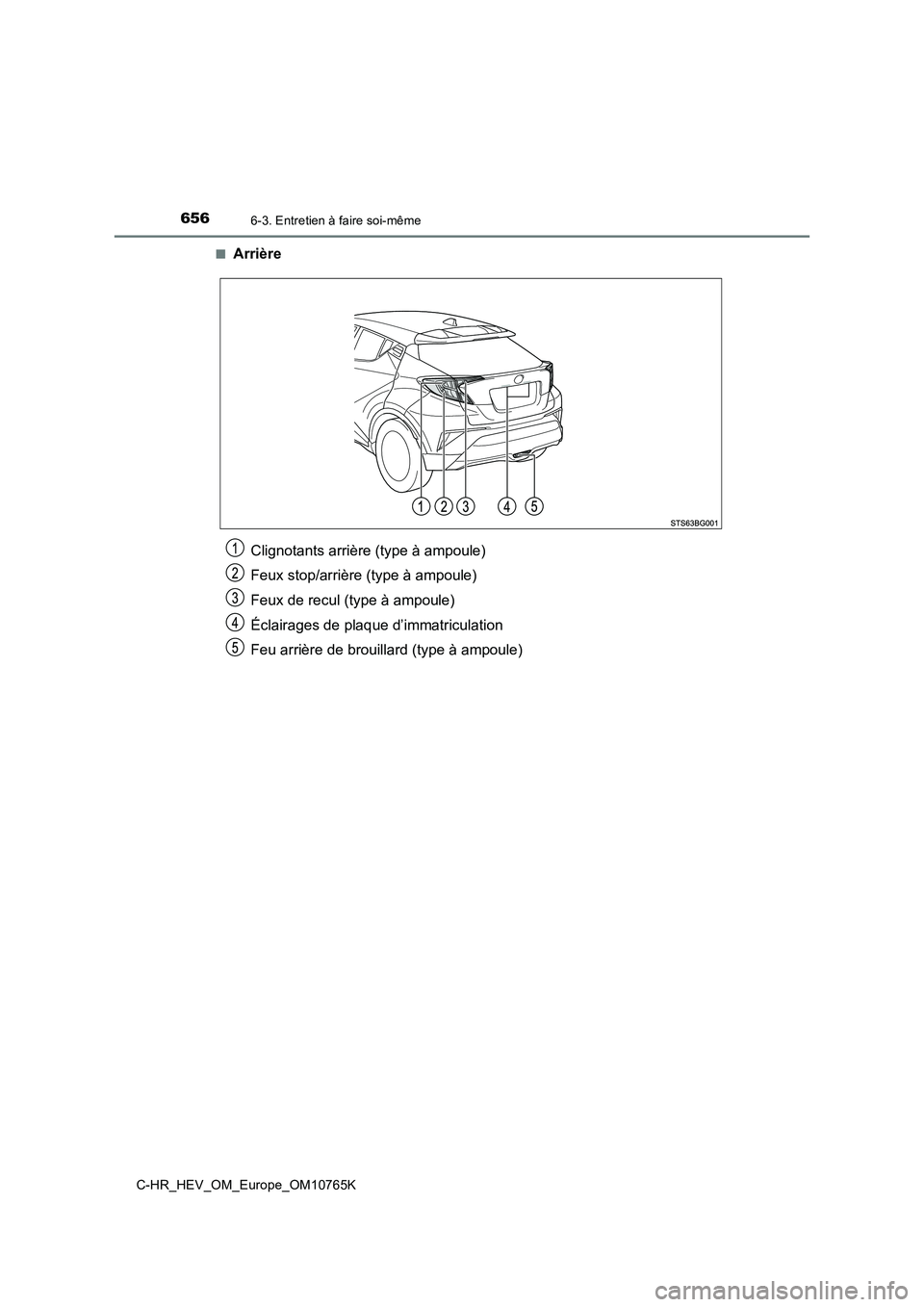

■Arrière
Clignotants arrière (type à ampoule)
Feux stop/arrière (type à ampoule)
Feux de recul (type à ampoule)
Éclairages de plaque d’immatriculation
Feu arrière de brouillard (type à ampoule)

6576-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

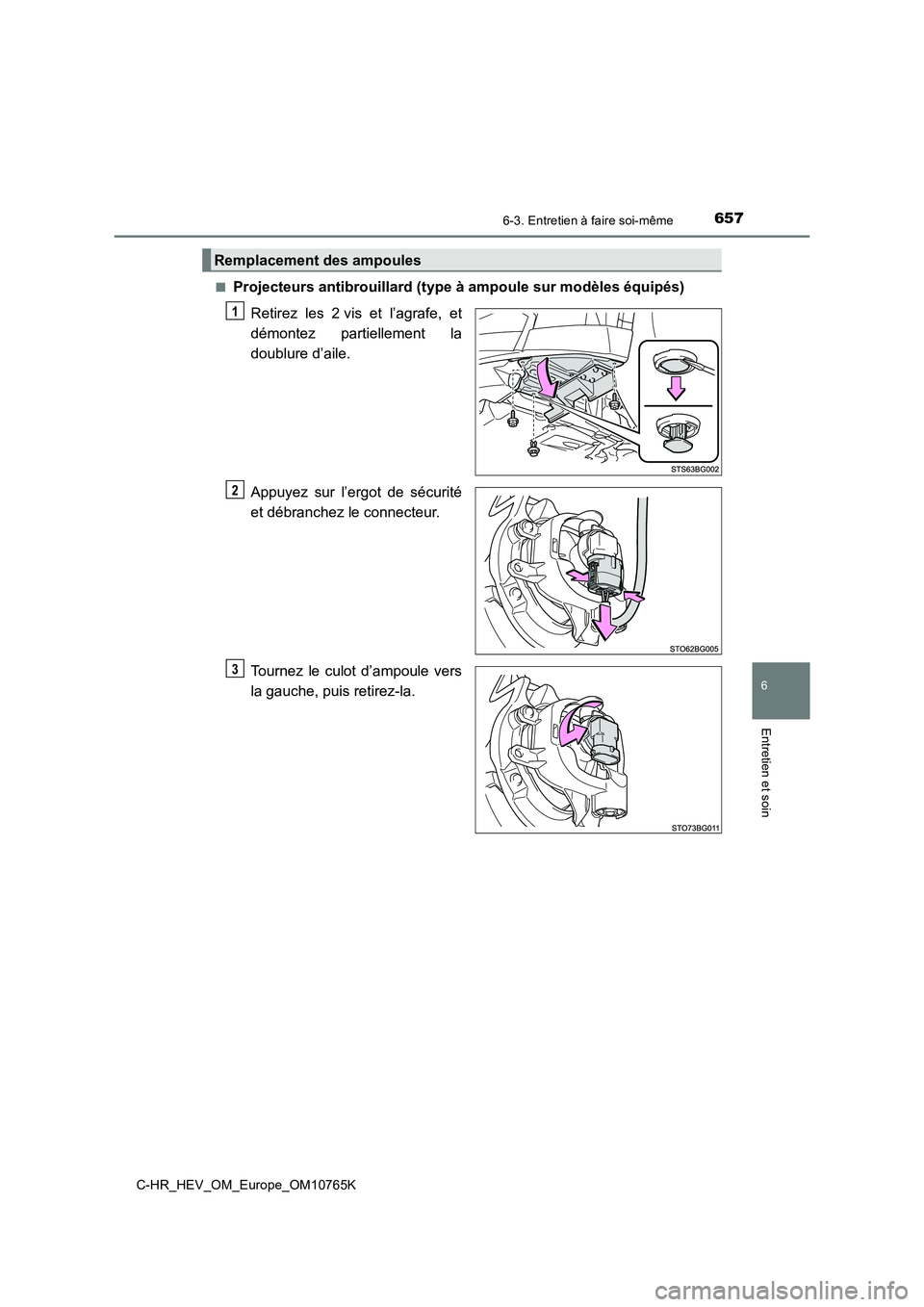

■Projecteurs antibrouillard (type à ampoule sur modèles équipés)
Retirez les 2 vis et l’agrafe, et
démontez partiellement la
doublure d’aile.
Appuyez sur l’ergot de sécurité
et débranchez le connecteur.
Tournez le culot d’ampoule vers
la gauche, puis retirez-la.
Remplacement des ampoules
1
2
3

6586-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K

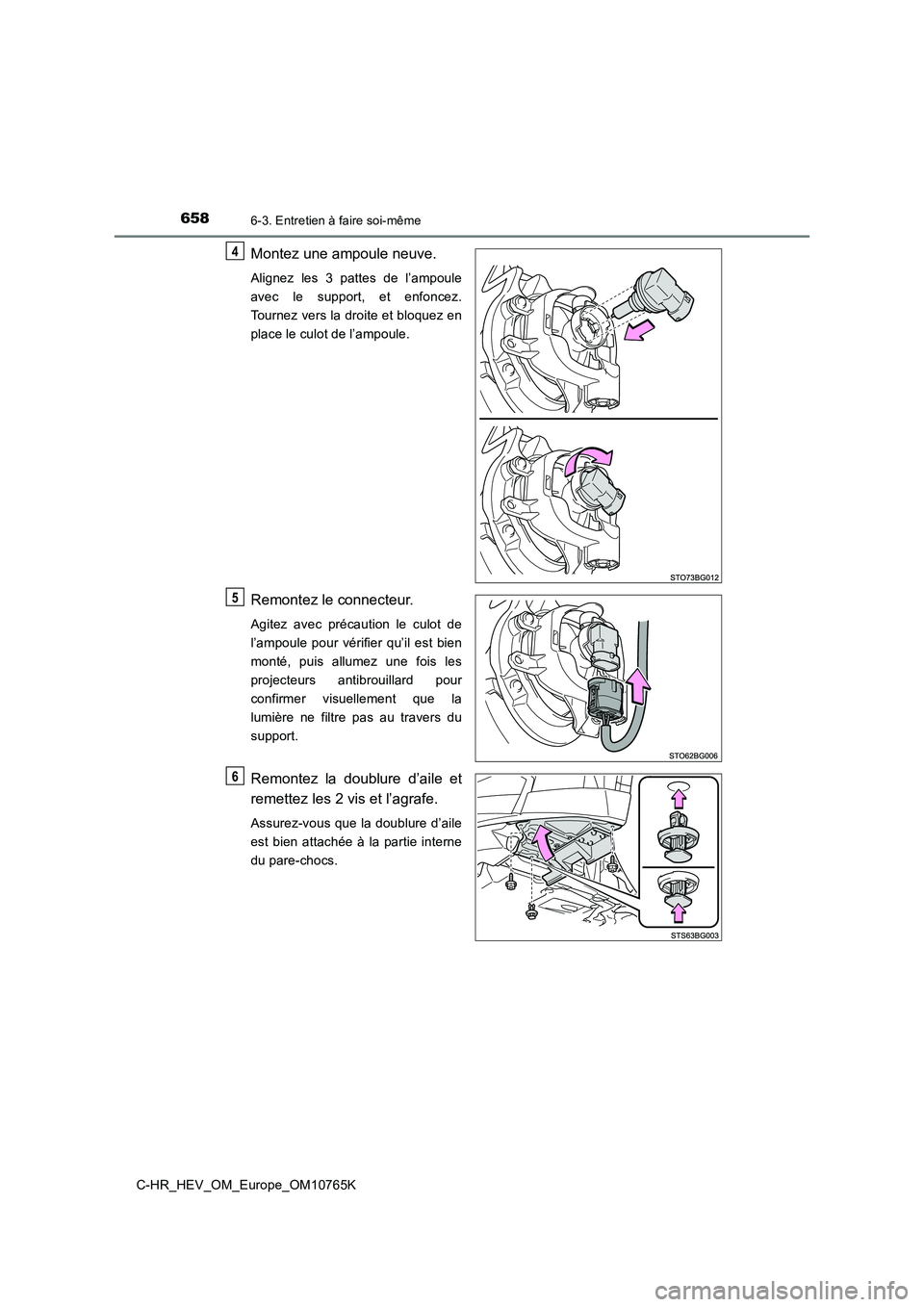

Montez une ampoule neuve.
Alignez les 3 pattes de l’ampoule
avec le support, et enfoncez.
Tournez vers la droite et bloquez en
place le culot de l’ampoule.
Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, puis allumez une fois les
projecteurs antibrouillard pour
confirmer visuellement que la
lumière ne filtre pas au travers du
support.
Remontez la doublure d’aile et
remettez les 2 vis et l’agrafe.
Assurez-vous que la doublure d’aile
est bien attachée à la partie interne
du pare-chocs.
4
5
6

6596-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

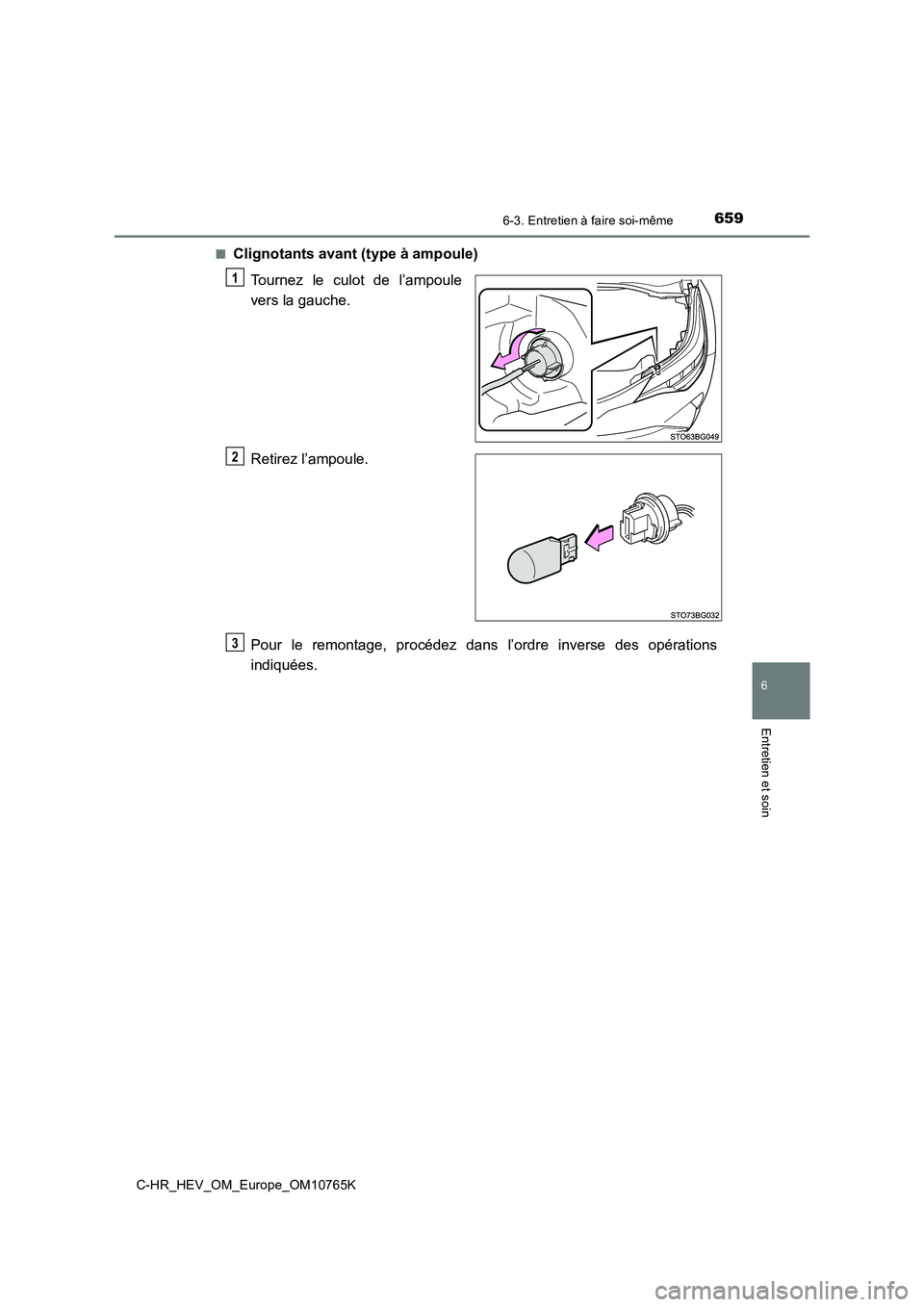

■Clignotants avant (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3

6606-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
■Clignotants arrière (type à ampoule) et feux stop/arrière (type à
ampoule)
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec du
ruban adhésif.
Retirez les 2 vis et tirez le bloc
optique vers l’arrière du véhicule
pour le démonter.
Tournez le culot de l’ampoule
vers la gauche.
Clignotants arrière
Feux stop/arrière
Retirez l’ampoule.
Clignotants arrière
Feux stop/arrière
Pour monter l’ampoule, procédez dans l’ordre inverse des étapes et
.
1
2
3
4
53
4

6616-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K
6
Entretien et soin

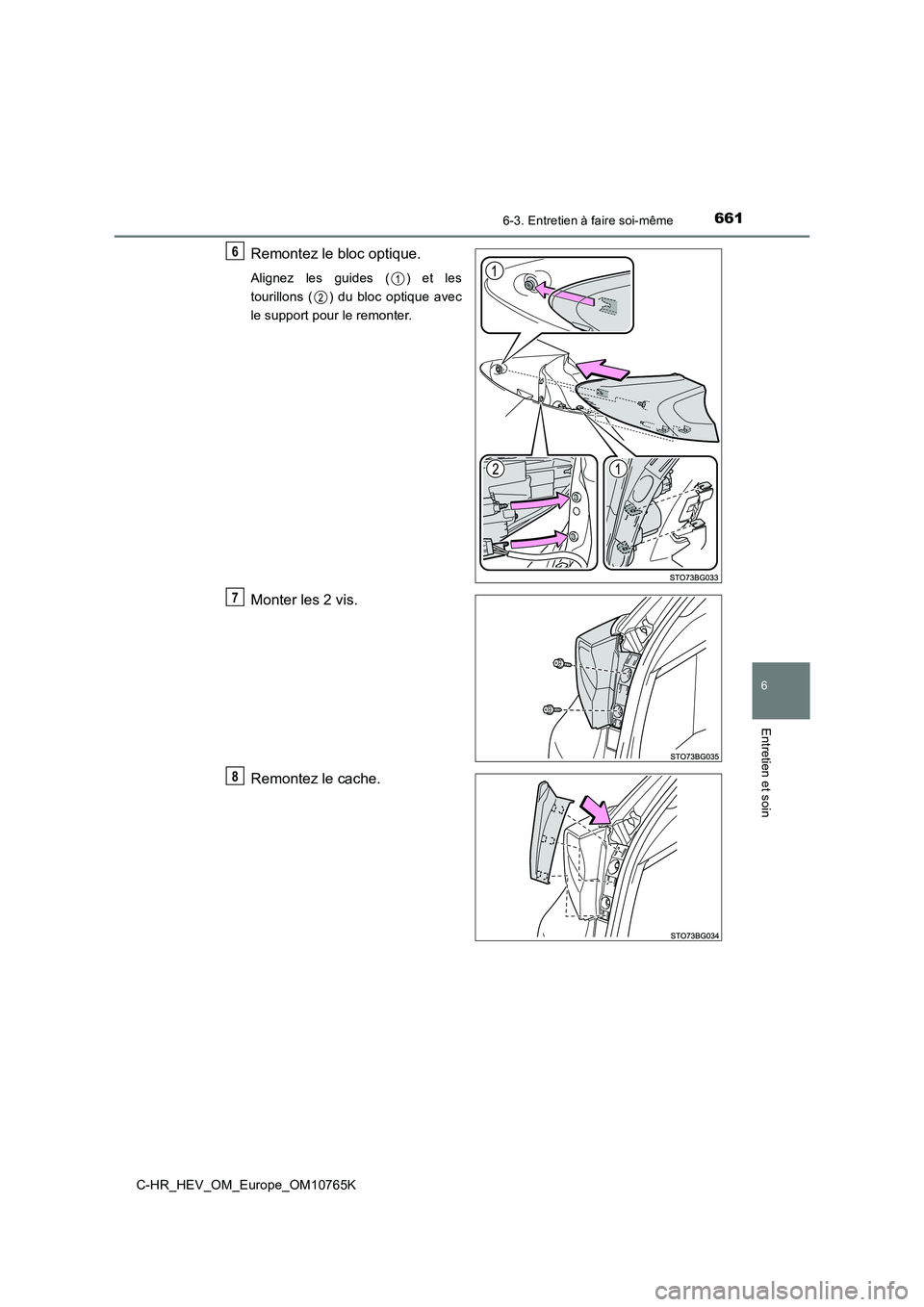

Remontez le bloc optique.
Alignez les guides ( ) et les
tourillons ( ) du bloc optique avec
le support pour le remonter.
Monter les 2 vis.
Remontez le cache.
6
7
8

6626-3. Entretien à faire soi-même
C-HR_HEV_OM_Europe_OM10765K

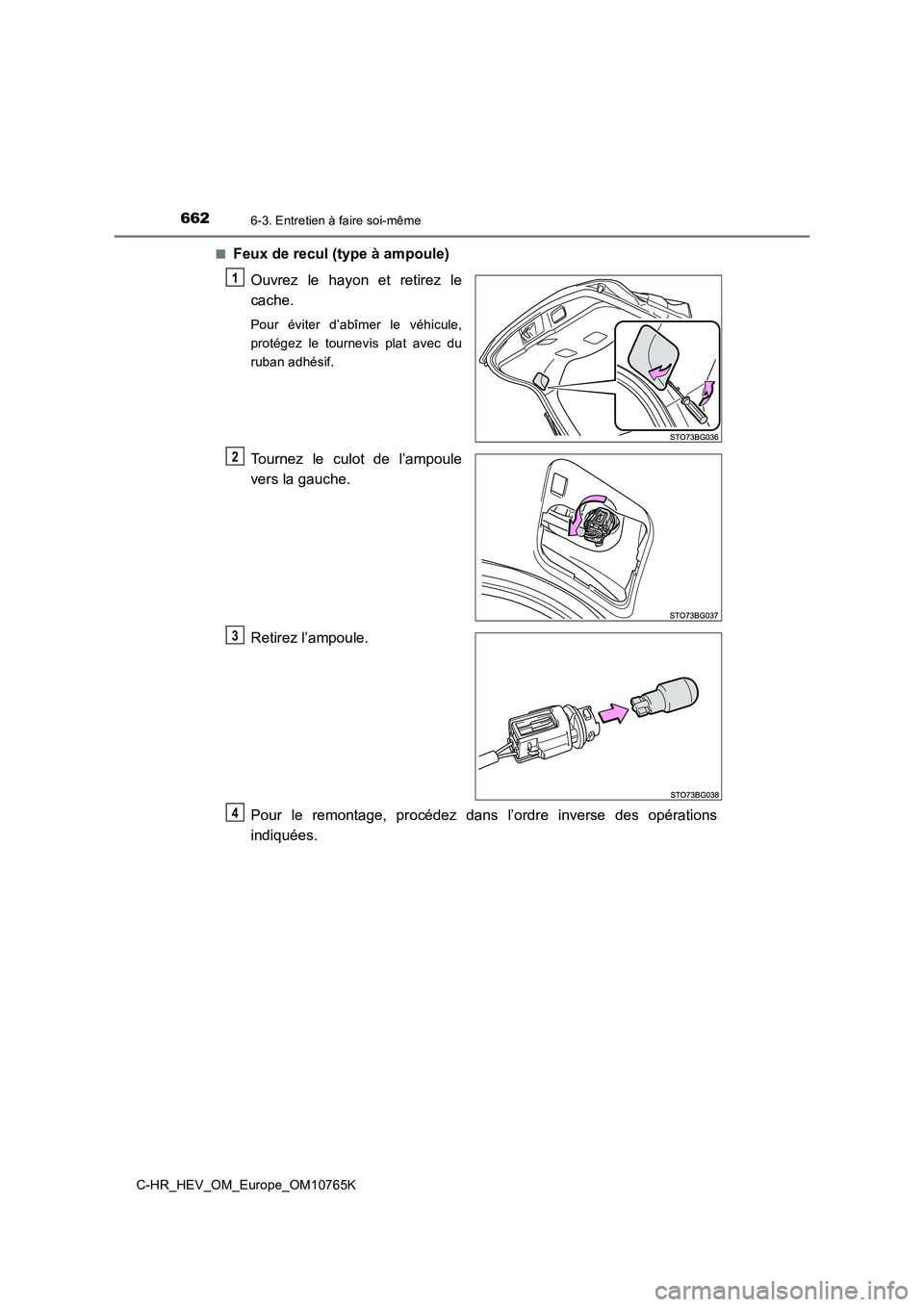

■Feux de recul (type à ampoule)
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis plat avec du
ruban adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3
4
