2022 TOYOTA YARIS Notices Demploi (in French)

367
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
mité du tournevis plat avec un chiffon.
3Retirez la pile usée avec un petit
tournevis plat.
Lorsque vous retirez le cache, il peut arriver que le module de la clé électronique y reste
attaché et rende ainsi la pile invisible. Dans ce cas, retirez le module de la clé électro-nique pour pouvoir retirer la pile.
Pour retirer la pile, ut ilisez un tournevis à la
bonne taille.
Mettez en place une pile neuve, face “+” vers le haut.
4 Pour remonter le cache de la clé et
la clé conventionnelle, procédez
dans l’ordre inverse des étapes 2 e t
1 .
5 Appuyez sur le bouton ou
pour contrôler le verrouillage/déver-
rouillage des portes.
AVERTISSEMENT
■Pile et autres petites pièces démon-
tées
Ces pièces sont petites et en cas d’inges- tion par un enfant, elles peuvent provo-quer son étouffement. Tenir hors de portée
des enfants. À défaut, des blessures graves, voire mortelles, pourraient s’ensuivre.
■Précautions avec les piles au lithium
AT T E N T I O N RISQUE D’EXPLOSION EN CAS DE REMPLACEMENT DE LA PILE PAR UN
MODÈLE DE TYPE INCORRECT. RESPECTER LES INSTRUCTIONS POUR L’ÉLIMINATION DES PILES USA-
GÉES
NOTE
■Lorsque vous remplacez la batterie
Utilisez un tournevis plat à la bonne taille.
Ne pas forcer sur le cache pour éviter de le déformer ou l’abîmer.
■Pour retrouver un fonctionnement
normal après remplacement de la pile
Respectez les précautions suivantes pour prévenir tout risque d’accident:
●Opérez toujours avec les mains sèches.La pile peut rouiller sous l’action de l’humidité.
●Ne pas toucher ou déplacer un autre composant interne à la télécommande.
●Ne pas tordre les bornes de la pile.
■Lorsque vous démontez le couvercle de la pile (véhicules dépourvus de système d’accès et de démarrage
“mains libres”)
Ne pas forcer sur le couvercle de la pile pour le démonter, au risque de l’abîmer. Si le couvercle de la pile est difficile à
démonter, levez-le par le bord pour le reti- rer.

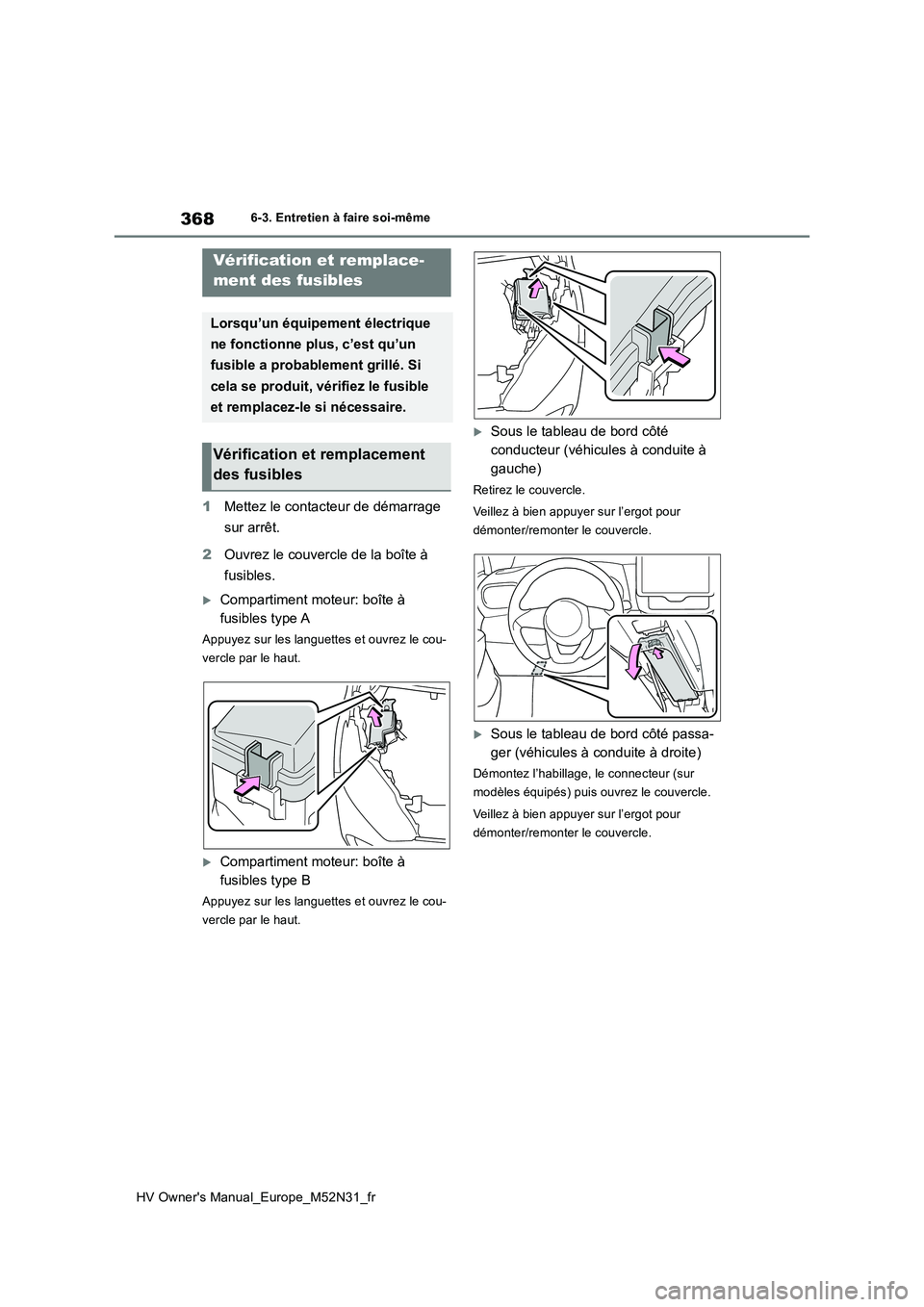

368
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
1Mettez le contacteur de démarrage
sur arrêt.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur: boîte à
fusibles type A
Appuyez sur les languettes et ouvrez le cou-
vercle par le haut.
Compartiment moteur: boîte à
fusibles type B
Appuyez sur les languettes et ouvrez le cou-
vercle par le haut.
Sous le tableau de bord côté
conducteur (véhicules à conduite à
gauche)
Retirez le couvercle.
Veillez à bien appuyer sur l’ergot pour
démonter/remonter le couvercle.
Sous le tableau de bord côté passa-
ger (véhicules à conduite à droite)
Démontez l’habillage, le connecteur (sur
modèles équipés) puis ouvrez le couvercle.
Veillez à bien appuyer sur l’ergot pour
démonter/remonter le couvercle.
Vérification et remplace-
ment des fusibles
Lorsqu’un équipement électrique
ne fonctionne plus, c’est qu’un
fusible a probablement grillé. Si
cela se produit, vérifiez le fusible
et remplacez-le si nécessaire.
Vérification et remplacement
des fusibles

369
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
Sous le siège arrière droit
Démontez l’habillage de la batterie 12 V.
( P.342)
3Retirez le fusible avec la pince
d’extraction.
Seuls les fusibles de type A peuvent
être retirés à l’aide de la pince
d’extraction.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un neuf de même ampérage. L’ampérage est indiqué
sur le couvercle de la boîte à fusibles.
Type A
Fusible normal
Fusible grillé
Type B
Fusible normal

370
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Fusible grillé
Ty p e C
Fusible normal
Fusible grillé
Ty p e D
Fusible normal
Fusible grillé
■Après le remplacement d’un fusible
●Lorsque vous remontez le couvercle, véri- fiez que la languette est bien en place.
●Si l’éclairage ne s’allume pas après que le fusible ait été remplacé, il est possible
qu’une ampoule doive être changée. ( P.371)
●Si le fusible neuf grille à son tour, faites inspecter le véhicule par un concession-naire Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.
■En cas de surcharge électrique d’un cir- cuit
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout dom-
mage.
■Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des pro- duits d’origine Toyota conçus pour votre véhi-cule.
Certaines ampoules faisant partie de circuits conçus pour empêcher la surcharge, toute autre pièce que celles d’origine ou n’ayant
pas été conçues pour ce véhicule risque d’être inutilisable.
AVERTISSEMENT
■Pour prévenir tout risque de panne et
d’incendie
Respectez les préc autions suivantes. Sinon, vous risquez de causer des dom-mages au véhicule, et éventuellement un
incendie ou de vous blesser.
●N’utilisez jamais un fusible d’un ampé- rage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
●Utilisez toujours un fusible d’origine Toyota ou équivalent.Ne remplacez jamais un fusible par un
fil électrique, même pour une réparation de fortune.
●Ne pas modifier les fusibles ou les
boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que pos- sible la cause de la surcharge électrique
par un concessionnaire Toyota, un répara- teur agréé Toyota, ou n’importe quel répa-rateur fiable.

371
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
Vérifiez la puissance (en Watts) de
l’ampoule à remplacer. ( P.445)
Avant
Feux de position avant (type à
ampoule)
Clignotants avant (type à ampoule)
Projecteurs antibrouillard (type à
ampoule)
NOTE
■Pour remonter le couvercle de la
boîte à fusibles (compartiment moteur: boîtes à fusibles de type A et type B)
Pour remonter le couvercle de la boîte à
fusibles, alignez tous les ergots en posi- tion et après seulement, appuyez sur le couvercle. À défaut, les ergots risquent
d’être endommagés.
Ampoules
Vous pouvez changer par vous-
même les ampoules suivantes. La
difficulté de remplacement des
ampoules dépend de celles-ci.
Comme le risque existe que des
pièces soient endommagées,
nous vous recommandons de
confier le remplacement à un
concessionnaire Toyota, un répa-
rateur agréé Toyota, ou n’importe
quel réparateur fiable.
Préparatifs au remplacement
d’une ampoule
Emplacement des ampoules

372
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Projecteurs principaux (type à
ampoule)
Arrière
Éclairage de plaque d’immatricula-
tion
Clignotants arrière (type à ampoule)
■Feux devant obligatoirement être
remplacés par un concession-
naire Toyota, un réparateur agréé
Toyota, ou n’importe quel répara-
teur fiable
 Projecteurs principaux (type à DEL)
 Projecteurs antibrouillard (type à
DEL)
 Feux de position avant (type à DEL)
 Clignotants avant (type à DEL)
 Éclairages de jour
 Clignotants latéraux
 Feux arrière
 Feux stop
 Feu de recul
 Feu arrière de brouillard
 Clignotants arrière (type à DEL)
 Troisième feu stop
■Ampoules à DEL
Mis à part ceux énumérés ci-après, les feux sont constitués d’un ensemble de diodes
électroluminescentes (DEL). Si l’une des
DEL est défaillante, confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable pour faire remplacer le feu.
●Projecteurs principaux (type à ampoule)
●Feux de position avant (type à ampoule)
●Clignotants avant (type à ampoule)
●Projecteurs antibrouillard (type à ampoule)
●Clignotants arrière (type à ampoule)
●Éclairage de plaque d’immatriculation
■Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des optiques de projecteurs
n’indique pas nécessairement une anomalie. Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparat eur fiable pour tout complément d’information dans les situations suivantes:
●Formation de grosses gouttes d’eau sur la face interne de l’optique.
●Accumulation d’eau à l’intérieur du projec-teur.
■Lorsque vous remplacez des ampoules
 P.370
■Projecteurs principaux (type à
ampoule)
1 Débranchez le connecteur.
Remplacement des ampoules

373
6
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
Entretien et soin
2Tournez le culot de l’ampoule vers
la gauche.
3 Remplacez l’ampoule.
4 Montez le culot de l’ampoule.
Alignez les 3 pattes de l’ampoule avec le support, et enfoncez.
5 Branchez le connecteur.
6 Bloquez le culot de l’ampoule.
Agitez avec précaution le culot de l’ampoule pour vérifier qu’il est bien monté, allumez
une fois les projecteurs et confirmez visuel- lement que la lumière ne filtre pas au travers
du support.
■Feux de position avant (type à
ampoule)
1 Tournez le culot de l’ampoule vers
la gauche.
2 Retirez l’ampoule.
3 Pour le remontage, procédez dans
l’ordre inverse des opérations indi-
quées.

374
HV Owner's Manual_Europe_M52N31_fr
6-3. Entretien à faire soi-même
■Clignotants avant (type à
ampoule)
1 Tournez le culot de l’ampoule vers
la gauche.
2 Retirez l’ampoule.
3 Pour le remontage, procédez dans
l’ordre inverse des opérations indi-
quées.
■Projecteurs antibrouillard (type à
ampoule)
1 Pour dégager assez d’espace pour
travailler, tournez le volant de direc-
tion.
2 Retirez les vis et les clips.
3 Démontez partiellement la dou-
blure d’aile.
4 Débranchez le connecteur.
