2022 TOYOTA YARIS Kezelési útmutató (in Hungarian)

263
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

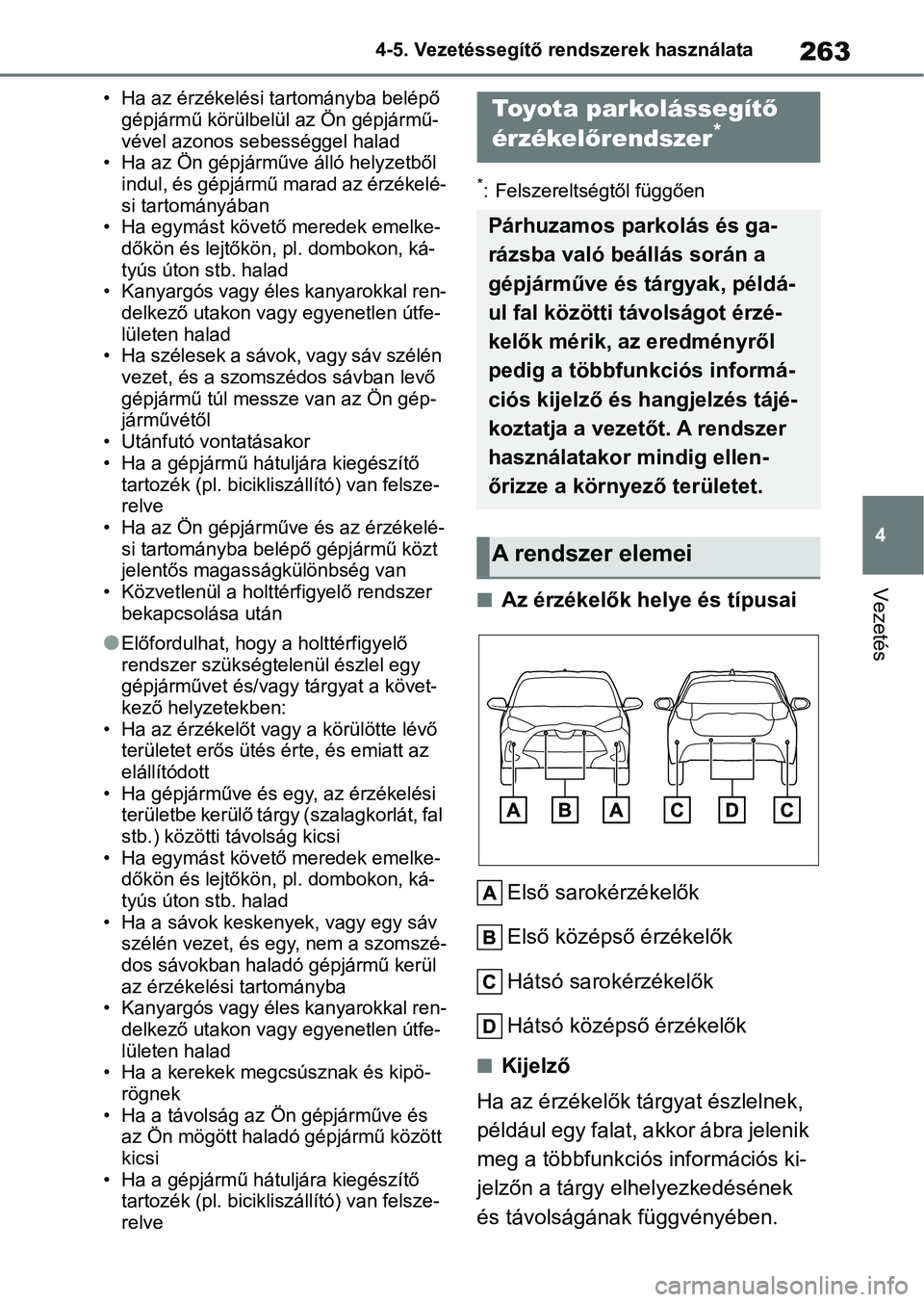

• Ha az érzékelési tartományba belépő
gépjármű körülbelül az Ön gépjármű-
vével azonos sebességgel halad
• Ha az Ön gépjárműve álló helyzetből
indul, és gépjármű marad az érzékelé-
si tartományában
• Ha egymást követő meredek emelke-
dőkön és lejtőkön, pl. dombokon, ká-
tyús úton stb. halad
• Kanyargós vagy éles kanyarokkal ren-
delkező utakon vag y egyenetlen útfe-
lületen halad
• Ha szélesek a sávok, vagy sáv szélén
vezet, és a szomsz édos sávban levő
gépjármű túl me ssze van az Ön gép-
járművétől
• Utánfutó vontatásakor
• Ha a gépjármű hátuljára kiegészítő tartozék (pl. bicikli szállító) van felsze-
relve
• Ha az Ön gépjárműve és az érzékelé- si tartományba belépő gépjármű közt
jelentős magasságkülönbség van
• Közvetlenül a holttérfigyelő rendszer bekapcsolása után
lElőfordulhat, hogy a holttérfigyelő
rendszer szükségtelenül észlel egy
gépjárművet és/vagy tárgyat a követ-
kező helyzetekben:
• Ha az érzékelőt vagy a körülötte lévő területet erős ütés érte, és emiatt az
elállítódott
• Ha gépjárműve és eg y, az érzékelési
területbe kerülő tárgy (szalagkorlát, fal
stb.) közötti távolság kicsi
• Ha egymást követő meredek emelke-
dőkön és lejtőkön, pl. dombokon, ká-
tyús úton stb. halad
• Ha a sávok keskeny ek, vagy egy sáv
szélén vezet, és egy , nem a szomszé-
dos sávokban haladó gépjármű kerül
az érzékelési tartományba
• Kanyargós vagy éles kanyarokkal ren-
delkező utakon vag y egyenetlen útfe-
lületen halad
• Ha a kerekek me gcsúsznak és kipö-
rögnek
• Ha a távolság az Ön gépjárműve és az Ön mögött haladó gépjármű között
kicsi
• Ha a gépjármű hátuljára kiegészítő tartozék (pl. bicikli szállító) van felsze-
relve
*: Felszereltségtől függően
nAz érzékelők helye és típusai
Első sarokérzékelők
Első középső érzékelők
Hátsó sarokérzékelők
Hátsó középső érzékelők
nKijelző
Ha az érzékelők tárgyat észlelnek,
például egy falat, akkor ábra jelenik
meg a többfunkciós információs ki-
jelzőn a tárgy elhelyezkedésének
és távolságának függvényében.
Toyota parkolássegít ő
érzékel őrendszer*
Párhuzamos parkolás és ga-
rázsba való beállás során a
gépjárműve és tárgyak, példá-
ul fal közötti távolságot érzé-
kelők mérik, az eredményről
pedig a többfunkciós informá-
ciós kijelző és hangjelzés tájé-
koztatja a vezetőt. A rendszer
használatakor mindig ellen-
őrizze a környező területet.
A rendszer elemei

2644-5. Vezetéssegítő rendszerek használata

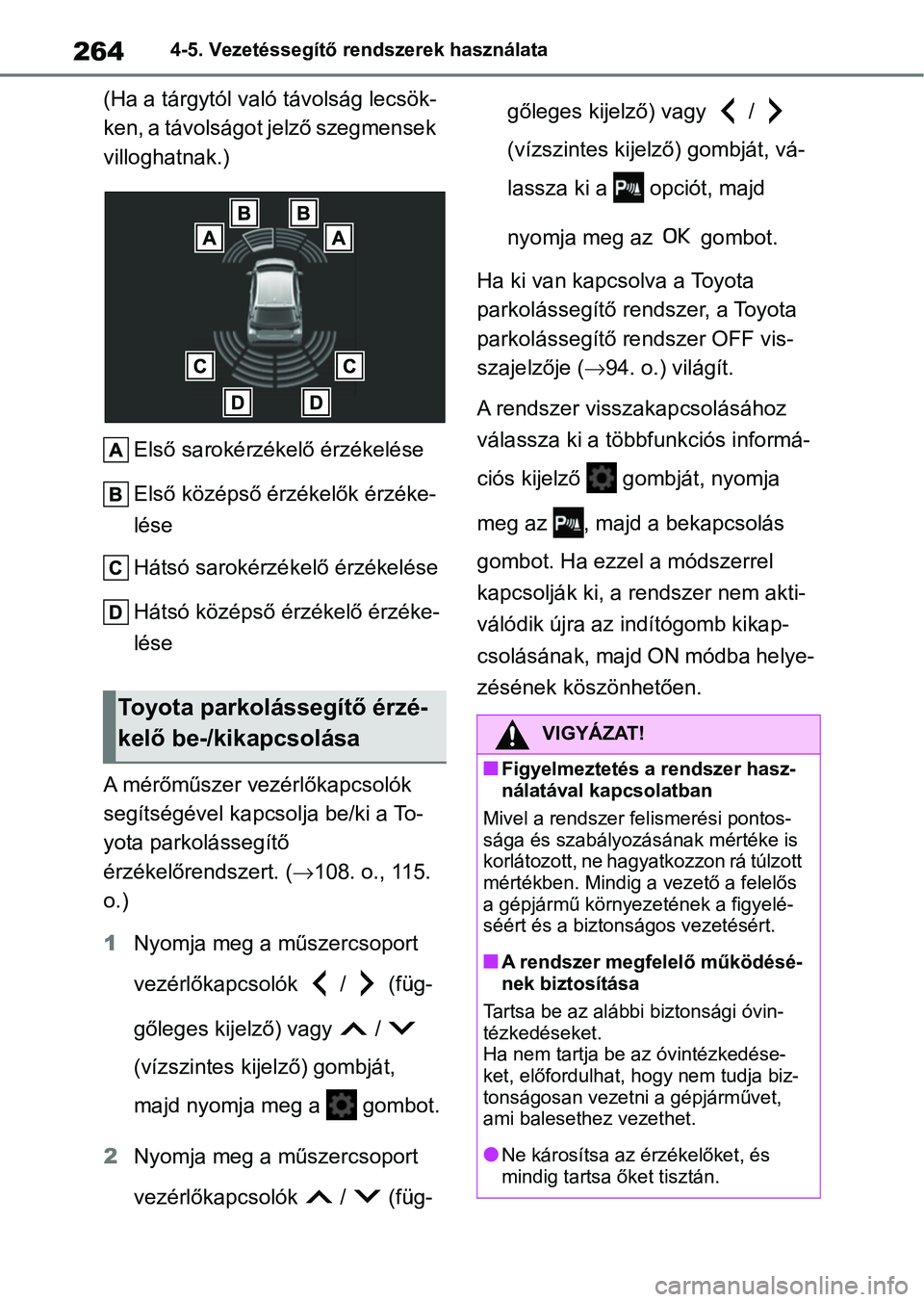

(Ha a tárgytól való távolság lecsök-
ken, a távolságot jelző szegmensek
villoghatnak.)Első sarokérzékelő érzékelése
Első középső érz ékelők érzéke-
lése
Hátsó sarokérzékelő érzékelése
Hátsó középső érzékelő érzéke-
lése
A mérőműszer vezérlőkapcsolók
segítségével kapcs olja be/ki a To-
yota parkolássegítő
érzékelőrendszert. ( 108. o., 115.
o.)
1 Nyomja meg a műszercsoport
vezérlőkapcsolók / (füg-
gőleges kijelző) vagy /
(vízszintes kijelző) gombját,
majd nyomja meg a gombot.
2 Nyomja meg a műszercsoport
vezérlőkapcsolók / (füg- gőleges kijelző) vagy /
(vízszintes kijelző) gombját, vá-
lassza ki a opciót, majd
nyomja meg az gombot.
Ha ki van kapcsolva a Toyota
parkolássegítő rendszer, a Toyota
parkolássegítő rendszer OFF vis-
szajelzője ( 94. o.) világít.
A rendszer visszakapcsolásához
válassza ki a többf unkciós informá-
ciós kijelző gombját, nyomja
meg az , majd a bekapcsolás
gombot. Ha ezzel a módszerrel
kapcsolják ki, a rendszer nem akti-
válódik újra az indítógomb kikap-
csolásának, majd ON módba helye-
zésének köszönhetően.
Toyota parkolássegítő érzé-
kelő be-/kikapcsolása
VIGYÁZAT!
nFigyelmeztetés a rendszer hasz-
nálatával kapcsolatban
Mivel a rendszer fe lismerési pontos-
sága és szabályozásának mértéke is
korlátozott, ne hagyatkozzon rá túlzott
mértékben. Mindig a vezető a felelős
a gépjármű környezetének a figyelé-
séért és a biztonságos vezetésért.
nA rendszer megfelelő működésé-
nek biztosítása
Tartsa be az alábbi biztonsági óvin-
tézkedéseket.
Ha nem tartja be az óvintézkedése-
ket, előfordulhat, hogy nem tudja biz-
tonságosan vezetni a gépjárművet,
ami balesethez vezethet.
lNe károsítsa az érzékelőket, és
mindig tartsa őket tisztán.

265
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
nA rendszer akkor működtethető, ha
lAz indítógomb ON módban van.
lA Toyota parkolássegítő rendszer be-
kapcsolt állapotban van.
lA gépjármű sebessége 10 km/h (6
mph) alatt van.
lA sebességváltó kar P-től eltérő hely-
zetben van.
Ha a „Clean Parking Assist Sensor” (Tisztítsa meg a parkolássegítő ér-
zékelőt) üzenet megjelenik a több-
funkciós információs kijelzőn
n
Az érzékelőt vízcseppek, jég, hó, kosz
stb. takarhatja. Távol ítsa el az érzékelő-
ről a rárakódott ví zcseppeket, jeget, ha-
vat, koszt stb., hogy a rendszer újra
megfelelően működjön.
Továbbá, ha alacsony hőmérséklet miatt
jég képződik az érzékelőn, figyelmezte-
tő üzenet jelenhet m eg, vagy az érzéke-
lő nem képes érzékelni az akadályt. A
jég elolvadása után a rendszer normál
működése visszaáll.
Ha akkor is megjelenik figyelmeztető
üzenet, ha az érzékelő tiszta, előfordul-
hat, hogy az érzékelő meghibásodott.
Ellenőriztesse a gép járművet hivatalos
Toyota márkakereske déssel, szervizzel
vagy más, megbízható szakemberrel.
VIGYÁZAT!
lNe helyezzen az érzékelő környé-
kére matricát, elektromos alkat-
részt, pl. hátsó rendszámtábla-vilá-
gítást (különösen ha a fluoreszkáló
típusú), ködlámpát, kerékdobra
szerelt vagy vezeté k nélküli anten-
nát.
lNe tegye ki a radarérzékelőt és a
körülötte levő területet semmilyen
erős behatásnak. Ha a radarérzé-
kelőt, az első hűtőrácsot vagy a lök-
hárítót erős ütés éri , ellenőriztesse
a gépjárművet hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél. Ha egy érzékelőt vagy a hátsó
lökhárítót el kell távolítani, valamint
be kell szerelni vagy ki kell cserélni,
lépjen kapcsolatba bármely hivata-
los Toyota márka kereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
lNe alakítsa át, ne szerelje szét
vagy fesse át az érzékelőket.
lNe rakjon fel rend számtábla-védőt.
lÜgyeljen a megfelelő gumiabroncs-
nyomásra.
nMikor kapcsolja ki a funkciót
A következő helyze tekben kapcsolja
ki a funkciót, mivel akkor is bekap-
csolhat, ha nem áll fenn az ütközés
lehetősége.
lA fenti figyelmeztetéseknek nem
tett eleget.
lNem eredeti Toyota felfüggesztést
(alacsonyabb felf üggesztést stb.)
szereltek be.
nA gépjármű mosásakor
Ne irányítson erős vízsugarat vagy
gőzt az érzékelők tartományába.
Ellenkező esetben az érzékelők
meghibásodhatnak.
lHa a gépjárművet nagynyomású
autómosóban mosat ja le, az érzé-
kelőket közvetlenül ne érje víz, mert
meghibásodhatnak.
lHa a gépjárművet gőzzel tisztítja,
ne érje gőz az érzé kelők közvetlen
környezetét, mert
meghibásodhatnak.

2664-5. Vezetéssegítő rendszerek használata
nAz érzékelők észlelő működésével
kapcsolatos tudnivalók
lAz érzékelők érzékelési tartománya a
gépjármű első és hátsó lökhárító körü-
li területre korlátozódik.
lHasználat közben az alábbi helyzetek
fordulhatnak elő.
• A tárgy alakjától és egyéb tényezőktől
függően az érzéke lők hatótávolsága
lecsökkenhet, vagy lehetetlenné vál-
hat az észlelés.
• Előfordulhat, hogy a statikus tárgyak
nem észlelhetők, ha túl közel kerülnek
az érzékelőhöz.
• A statikus tárgy észlelése és megjele- nítése között lehet némi késés (figyel-
meztető hangjelzés hallatszik). Még
alacsony sebesség esetén is lehetsé-
ges, hogy a tárgy 30 cm-en (1,0 ft.)
belülre kerül, mielőtt a kijelzőn megje-
lenne és a figyelmeztető hangjelzés
megszólalna.
• Az audiorendszer hangereje vagy a légkondicionáló rendszer levegőáram-
lási zaja miatt előfordulhat, hogy nem
hallja meg a hangjelzést.
• Az egyéb rendszerek hangjelzései mi-
att előfordulhat, hogy nem hallja meg
a figyelmeztető hangjelzést.
nTárgyak, amelyeket a rendszer elő-
fordulhat, hogy nem megfelelően
észlel
Előfordulhat, hogy az érzékelő nem ész-
leli a tárgyat annak alakja miatt. Különö-
sen ügyeljen a következő tárgyakra:
lDrótok, kerítések, kötelek stb.
lPamut, hó és egyéb, hanghullámokat
elnyelő anyagok
lKiszögellések
lAlacsony tárgyak
lMagas tárgyak a gépjármű irányába
kiugró felső résszel
nHelyzetek, amelyekben előfordul-
hat, hogy a rendszer nem működik
megfelelően
A gépjármű állapotától és a környezettől
függően előfordulhat, hogy az érzékelők
kevésbé hatékonyan észlelik a tárgya-
kat. Az alábbiakban azon helyzetek fel-
sorolása olvasható, amelyek esetén ez
előfordulhat.
lValamelyik érzékelőn vízcseppek, jég,
hó vagy sár van. (Az érzékelők meg-
tisztítása megoldja a problémát.)
lAz érzékelő befagyott. (Olvassza fel a
jeget az érzékelő körül.)
Különösen hideg időjárás esetén, ha
egy érzékelő befagy, az érzékelő képe
abnormálisan jelenhet meg, vagy nem
érzékeli a tárgyakat, például falakat.
lHa az érzékelő vag y a körülötte levő
terület nagyon forró vagy hideg.
lBukkanókkal teli úton, emelkedőn, ka-
vicsos úton vagy füvön.
lHa a gépjármű környezetében hangos
gépjárműkürt, motorkerékpár, nehéz
gépjárművek légfékje vagy egyéb
hangos zajforrás van, amely ultra-
hanghullámokat bocsát ki
lValamelyik érzékelőt vízpermet vagy
zivatar éri.
lHa a tárgyak túl közel kerülnek az ér-
zékelőhöz.
lUltrahanghullámokat nehezen vissza-
verő gyalogosok (például ráncos vagy
fodros szoknyában)
lHa olyan tárgyak vannak az érzékelé-
si tartományban, melyek nem merőle-
gesek a talajra, nem merőlegesek a
gépjármű haladási irányára, egyenet-
lenek vagy hullámoznak.

267
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

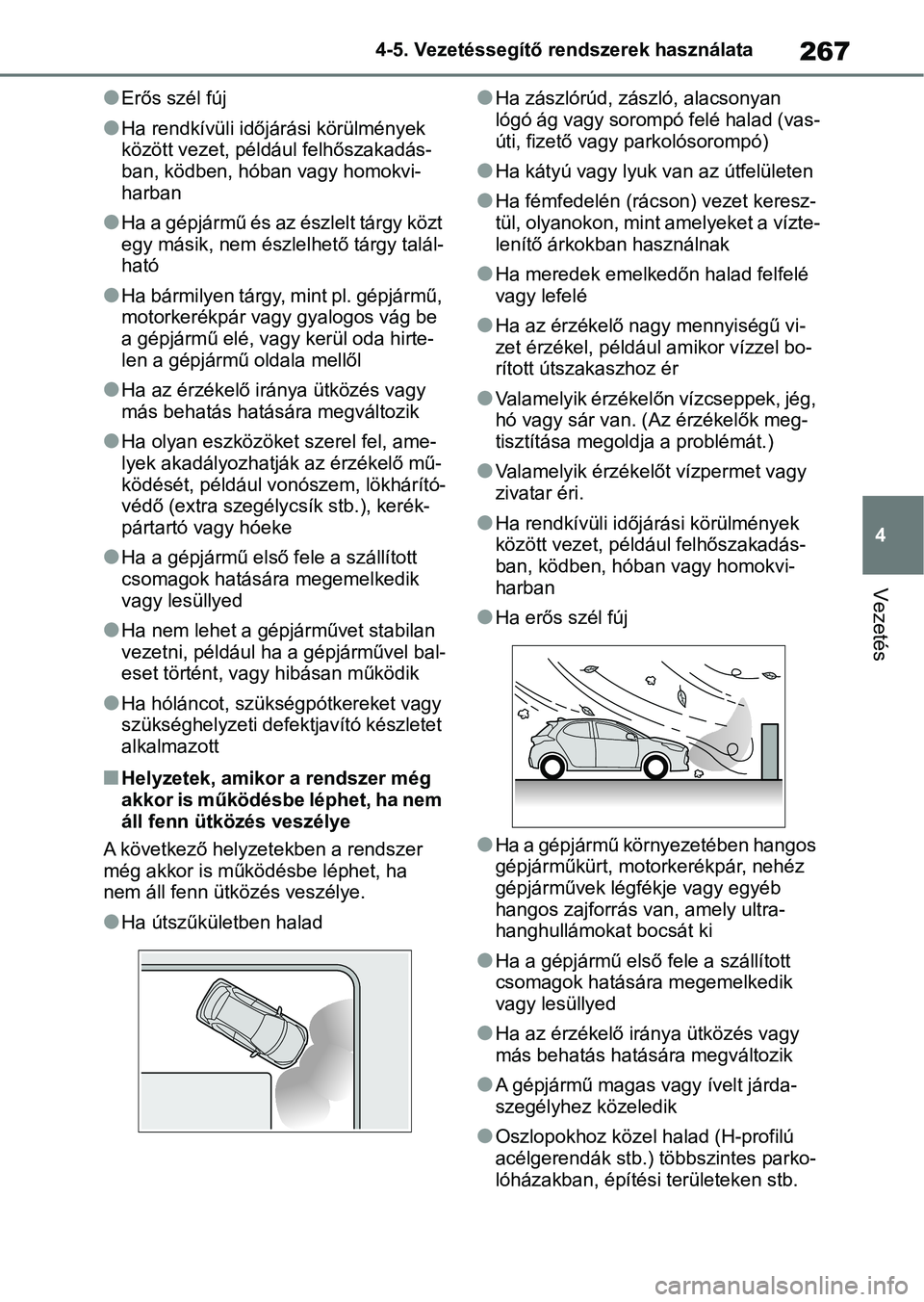

lErős szél fúj
lHa rendkívüli időjárási körülmények
között vezet, például felhőszakadás-
ban, ködben, hóban vagy homokvi-
harban
lHa a gépjármű és az észlelt tárgy közt
egy másik, nem észlelhető tárgy talál-
ható
lHa bármilyen tárgy, mint pl. gépjármű,
motorkerékpár vagy gyalogos vág be
a gépjármű elé, vagy kerül oda hirte-
len a gépjármű oldala mellől
lHa az érzékelő iránya ütközés vagy
más behatás hatás ára megváltozik
lHa olyan eszközöket szerel fel, ame-
lyek akadályozhatják az érzékelő mű-
ködését, például vonószem, lökhárító-
védő (extra szegélycsík stb.), kerék-
pártartó vagy hóeke
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
lHa nem lehet a gépjárművet stabilan
vezetni, például ha a gépjárművel bal-
eset történt, vagy hibásan működik
lHa hóláncot, szüksé gpótkereket vagy
szükséghelyzeti defektjavító készletet
alkalmazott
nHelyzetek, amikor a rendszer még
akkor is működésbe léphet, ha nem
áll fenn ütközés veszélye
A következő helyzetekben a rendszer
még akkor is működésbe léphet, ha
nem áll fenn ütközés veszélye.
lHa útszűkületben halad
lHa zászlórúd, zá szló, alacsonyan
lógó ág vagy sorompó felé halad (vas-
úti, fizető vagy parkolósorompó)
lHa kátyú vagy lyuk v an az útfelületen
lHa fémfedelén (rácson) vezet keresz-
tül, olyanokon, mint amelyeket a vízte-
lenítő árkokban használnak
lHa meredek emelkedőn halad felfelé
vagy lefelé
lHa az érzékelő nagy mennyiségű vi-
zet érzékel, például amikor vízzel bo-
rított útszakaszhoz ér
lValamelyik érzékelőn vízcseppek, jég,
hó vagy sár van. (Az érzékelők meg-
tisztítása megoldja a problémát.)
lValamelyik érzékelőt vízpermet vagy
zivatar éri.
lHa rendkívüli időjárási körülmények
között vezet, péld ául felhőszakadás-
ban, ködben, hóban vagy homokvi-
harban
lHa erős szél fúj
lHa a gépjármű környezetében hangos
gépjárműkürt, motorkerékpár, nehéz
gépjárművek légfékje vagy egyéb
hangos zajforrás van, amely ultra-
hanghullámokat bocsát ki
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
lHa az érzékelő ir ánya ütközés vagy
más behatás hatására megváltozik
lA gépjármű magas vagy ívelt járda-
szegélyhez közeledik
lOszlopokhoz közel halad (H-profilú
acélgerendák stb.) többszintes parko-
lóházakban, építési területeken stb.

2684-5. Vezetéssegítő rendszerek használata

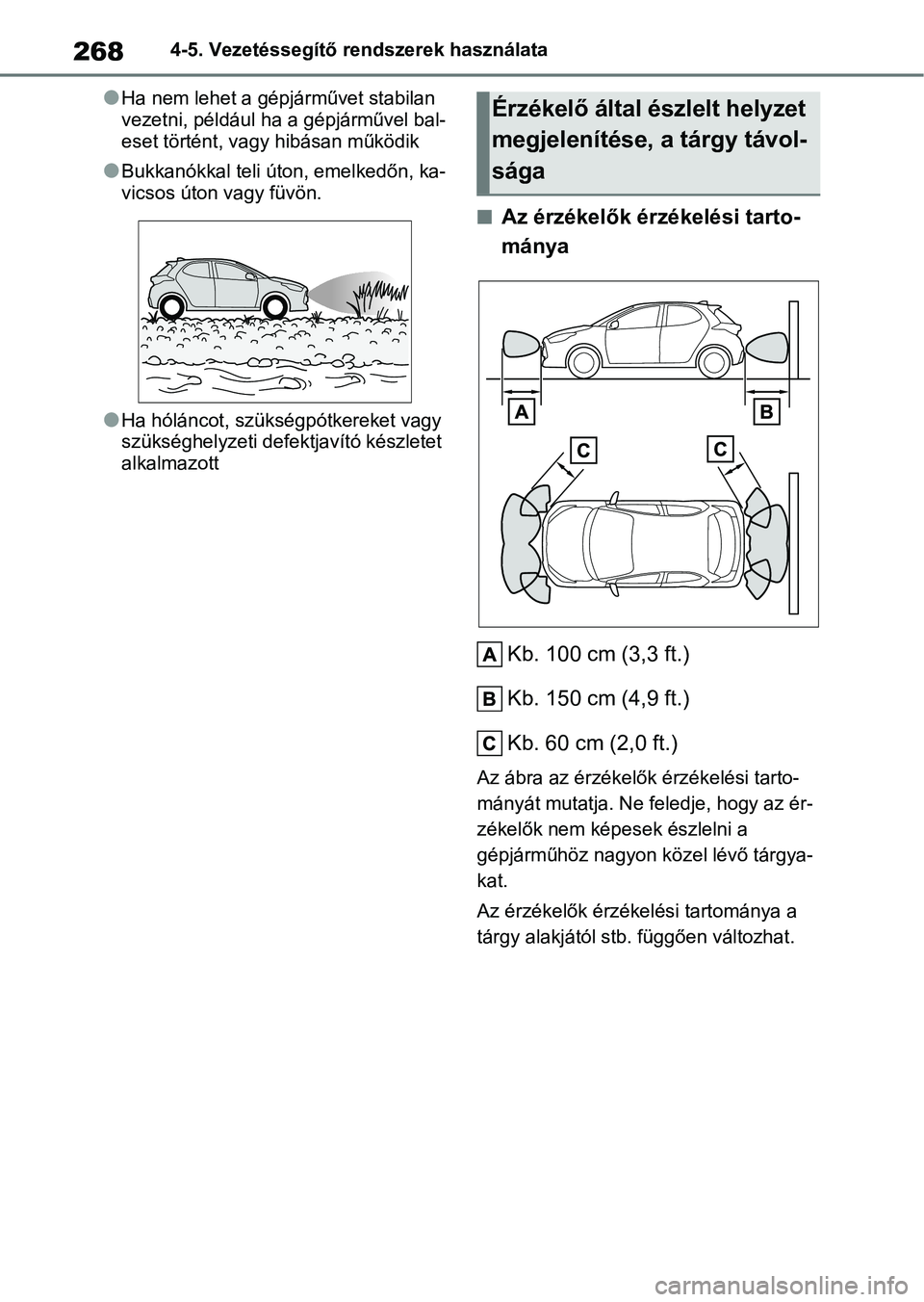

lHa nem lehet a gépjárművet stabilan
vezetni, például ha a gépjárművel bal-
eset történt, vagy hibásan működik
lBukkanókkal teli úton, emelkedőn, ka-
vicsos úton vagy füvön.
lHa hóláncot, szükségpótkereket vagy
szükséghelyzeti defektjavító készletet
alkalmazott
nAz érzékelők érzékelési tarto-
mánya
Kb. 100 cm (3,3 ft.)
Kb. 150 cm (4,9 ft.)
Kb. 60 cm (2,0 ft.)
Az ábra az érzékelők érzékelési tarto-
mányát mutatja. Ne feledje, hogy az ér-
zékelők nem képesek észlelni a
gépjárműhöz nagyon közel lévő tárgya-
kat.
Az érzékelők érzékelési tartománya a
tárgy alakjától stb. függően változhat.
Érzékelő által észlelt helyzet
megjelenítése, a tárgy távol-
sága

269
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
nTávolság és hangjelzések
*: Az automatikus hangjelzés-elnémí tás funkció be van kapcsolva. (272. o.)
nA hangjelzés működése és a
tárgytól való távolság
Az érzékelők működésekor hang-
jelzés hallható.
 A hangjelzés felgyorsul, amint a
gépjármű a tárgyhoz közeledik.
Ha a gépjármű kb. 30 cm-re (1,0
ft) kerül a tárgytól, a hangjelzés
folyamatossá válik.
 Ha egyidejűleg 2 vagy több érzé-
kelő egy statiku s tárgyat érzé-
kel, a hangjelzésrendszer a leg-
közelebbi tárgyra reagál.
 Bizonyos esetekben az érzéke-
lők működése mellett is elnémul-
hat a hangjelzés. (automatikus
hangelnémítás funkció)
nA figyelmeztetés hangerejének
beállítása
A hangjelzés hangereje beállítható
a többfunkciós info rmációs kijelzőn. A beállítások megv
áltoztatásához
használja a műszercsoport vezérlő-
kapcsolókat. ( 108. o., 115. o.)
1 Nyomja meg a m űszercsoport
vezérlőkapcsolók / (füg-
gőleges kijelző) vagy /
(vízszintes kijelző) gombját,
majd nyomja meg a gombot.
2 Nyomja meg a m űszercsoport
vezérlőkapcsolók / (füg-
gőleges kijelző) vagy /
(vízszintes kijelző) gombját, vá-
lassza ki a opciót, majd
nyomja meg és tartsa az
gombot.
3 Válassza ki a hangerőt, majd
nyomja meg az gombot.
Akadály hozzávetőleges távolságaFigyelmeztető hangjelzés
Első érzékelő:
100 cm – 60 cm (3,3 ft. – 2,0 ft.)
*
Hátsó érzékelő:
150 cm – 60 cm (4,9 ft. – 2,0 ft.)
*
Lassú
60 cm – 45 cm (2,0 ft. – 1,5 ft.)*Közepes
45 cm – 30 cm (1,5 ft. – 1,0 ft.)*Gyors
30 cm – 15 cm (1,0 ft. – 0,5 ft.)Folyamatos15 cm-nél (0,5 ft.) kisebb

2704-5. Vezetéssegítő rendszerek használata

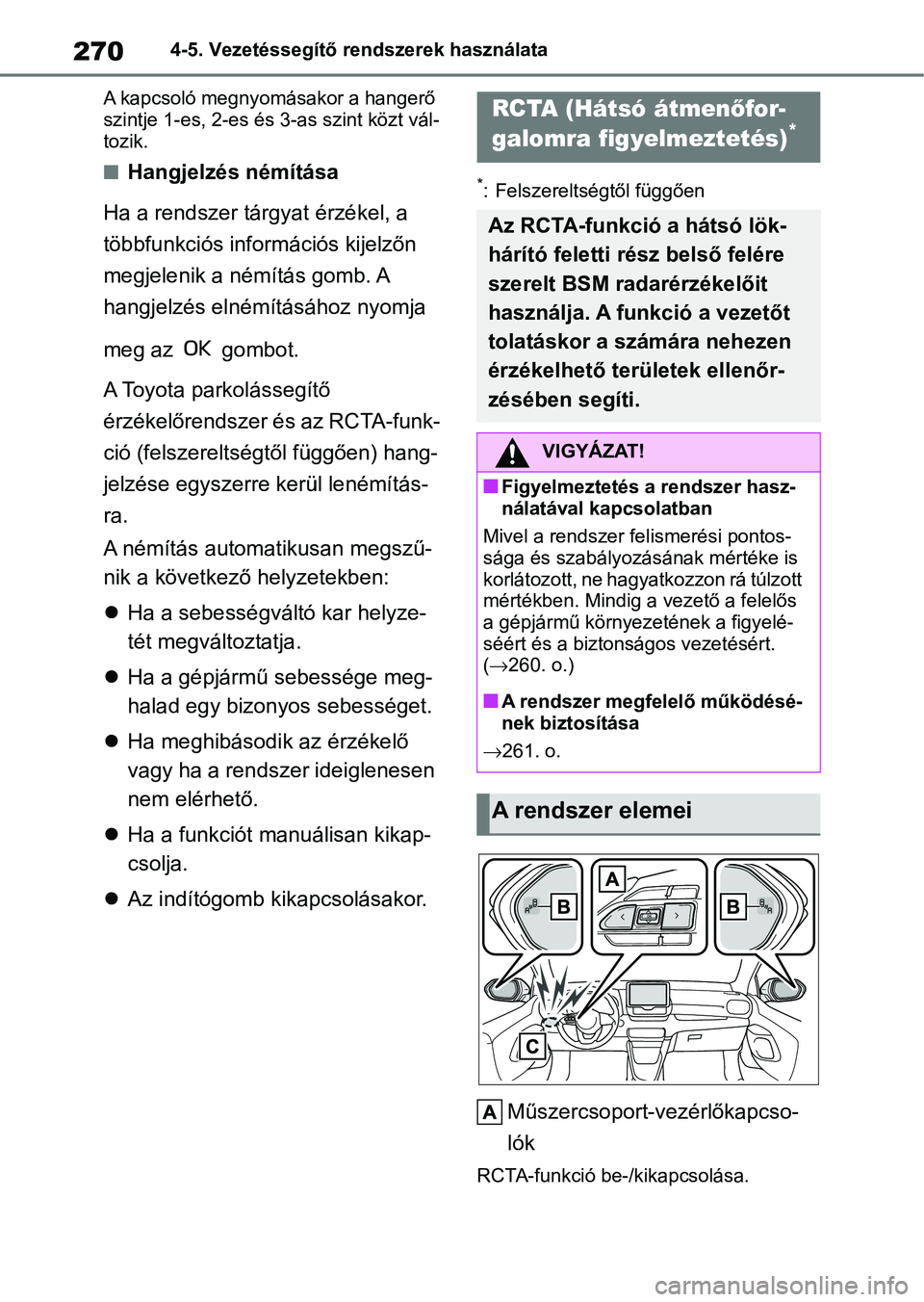

A kapcsoló megnyomásakor a hangerő
szintje 1-es, 2-es és 3-as szint közt vál-
tozik.
nHangjelzés némítása
Ha a rendszer tárgyat érzékel, a
többfunkciós info rmációs kijelzőn
megjelenik a némítás gomb. A
hangjelzés elnémításához nyomja
meg az gombot.
A Toyota parkolássegítő
érzékelőrendszer és az RCTA-funk-
ció (felszereltségtől függően) hang-
jelzése egyszerre kerül lenémítás-
ra.
A némítás automa tikusan megszű-
nik a következő helyzetekben:
 Ha a sebességváltó kar helyze-
tét megváltoztatja.
 Ha a gépjármű sebessége meg-
halad egy bizonyos sebességet.
 Ha meghibásodik az érzékelő
vagy ha a rendszer ideiglenesen
nem elérhető.
 Ha a funkciót manuálisan kikap-
csolja.
 Az indítógomb kikapcsolásakor.*: Felszereltségtől függően
Műszercsoport-v ezérlőkapcso-
lók
RCTA-funkció be-/kikapcsolása.
RCTA (Hátsó átmenőfor-
galomra figyelmeztetés)*
Az RCTA-funkci ó a hátsó lök-
hárító feletti rész belső felére
szerelt BSM radarérzékelőit
használja. A fun kció a vezetőt
tolatáskor a számára nehezen
érzékelhető területek ellenőr-
zésében segíti.
VIGYÁZAT!
nFigyelmeztetés a rendszer hasz-
nálatával kapcsolatban
Mivel a rendszer fe lismerési pontos-
sága és szabályozásának mértéke is
korlátozott, ne hagyatkozzon rá túlzott
mértékben. Mindig a vezető a felelős
a gépjármű környezetének a figyelé-
séért és a biztonságos vezetésért.
(260. o.)
nA rendszer megfelelő működésé-
nek biztosítása
261. o.
A rendszer elemei
