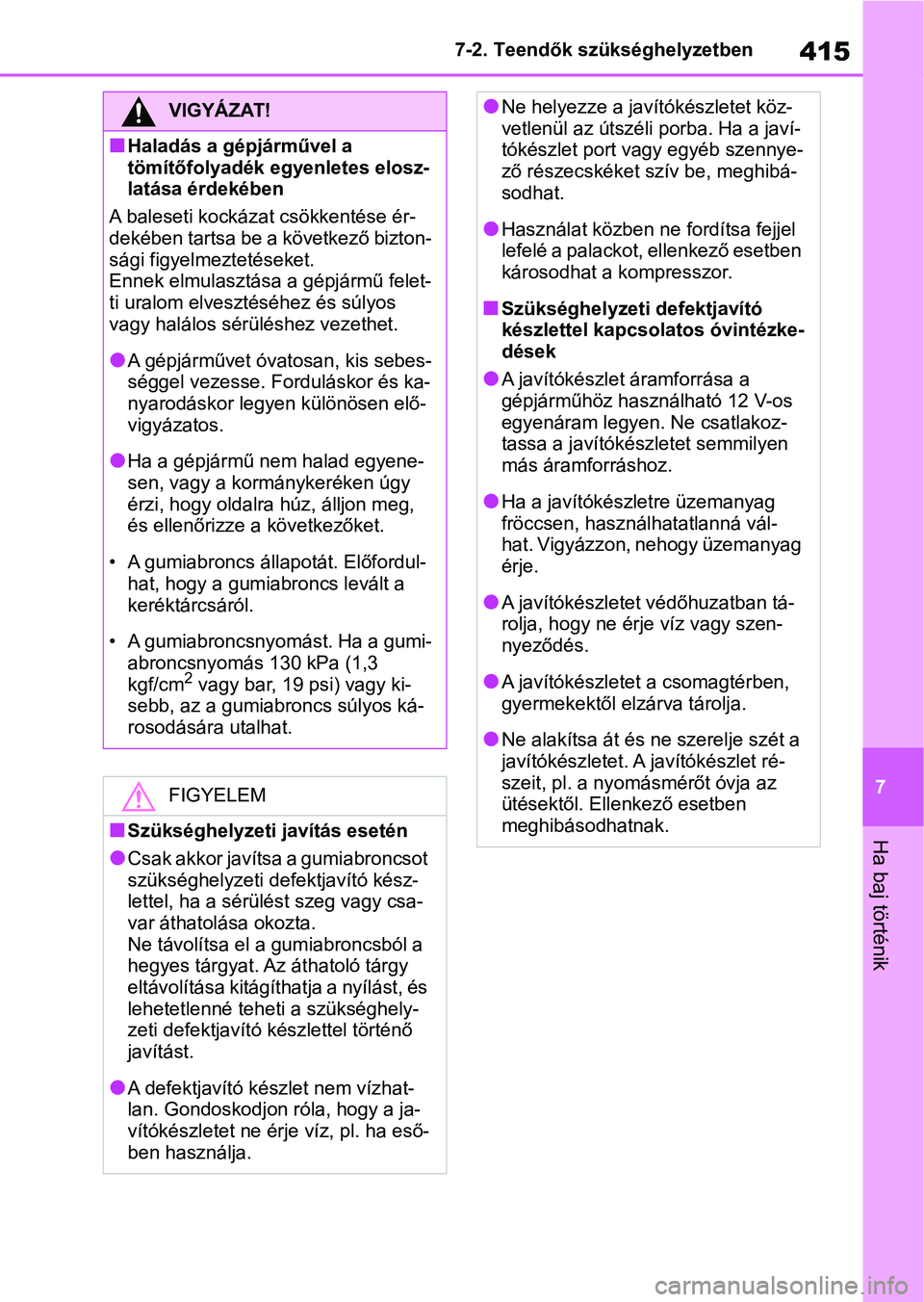

415
7
7-2. Teendők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
nHaladás a gépjárművel a
tömítőfolyadék e
gyenletes elosz-
latása érdekében
A baleseti kockáza t csökkentése ér-
dekében tartsa be a következő bizton-
sági figyelmeztetéseket.
Ennek elmulasztása a gépjármű felet-
ti uralom elvesztéséhez és súlyos
vagy halálos sér üléshez vezethet.
lA gépjárművet óvatosan, kis sebes-
séggel vezesse. Forduláskor és ka-
nyarodáskor legyen különösen elő-
vigyázatos.
lHa a gépjármű nem halad egyene-
sen, vagy a kormánykeréken úgy
érzi, hogy oldalra húz, álljon meg,
és ellenőrizze a következőket.
• A gumiabroncs állapotát. Előfordul- hat, hogy a gumiabroncs levált a
keréktárcsáról.
• A gumiabroncsnyomást. Ha a gumi- abroncsnyomás 130 kPa (1,3
kgf/cm
2 vagy bar, 19 psi) vagy ki-
sebb, az a gumiabroncs súlyos ká-
rosodására utalhat.
FIGYELEM
nSzükséghelyzeti javítás esetén
lCsak akkor javítsa a gumiabroncsot
szükséghelyzeti defektjavító kész-
lettel, ha a sérül ést szeg vagy csa-
var áthatolása okozta.
Ne távolítsa el a gumiabroncsból a
hegyes tárgyat. Az áthatoló tárgy
eltávolítása kitágíthatja a nyílást, és
lehetetlenné teheti a szükséghely-
zeti defektjavító készlettel történő
javítást.
lA defektjavító készlet nem vízhat-
lan. Gondoskodjon róla, hogy a ja-
vítókészletet ne ér je víz, pl. ha eső-
ben használja.
lNe helyezze a jav ítókészletet köz-
vetlenül az útszéli porba. Ha a javí-
tókészlet port vag y egyéb szennye-
ző részecskéket szív be, meghibá-
sodhat.
lHasználat közben ne fordítsa fejjel
lefelé a palackot, ellenkező esetben
károsodhat a kompresszor.
nSzükséghelyzeti defektjavító
készlettel kapcsolatos óvintézke-
dések
lA javítókészlet áramforrása a
gépjárműhöz használható 12 V-os
egyenáram legyen. Ne csatlakoz-
tassa a javítókészletet semmilyen
más áramforráshoz.
lHa a javítókészletre üzemanyag
fröccsen, használhatatlanná vál-
hat. Vigyázzon, nehogy üzemanyag
érje.
lA javítókészletet védőhuzatban tá-
rolja, hogy ne ér je víz vagy szen-
nyeződés.
lA javítókészletet a csomagtérben,
gyermekektől elzárva tárolja.
lNe alakítsa át és ne szerelje szét a
javítókészletet. A javítókészlet ré-
szeit, pl. a nyomásmérőt óvja az
ütésektől. Ellenkező esetben
meghibásodhatnak.

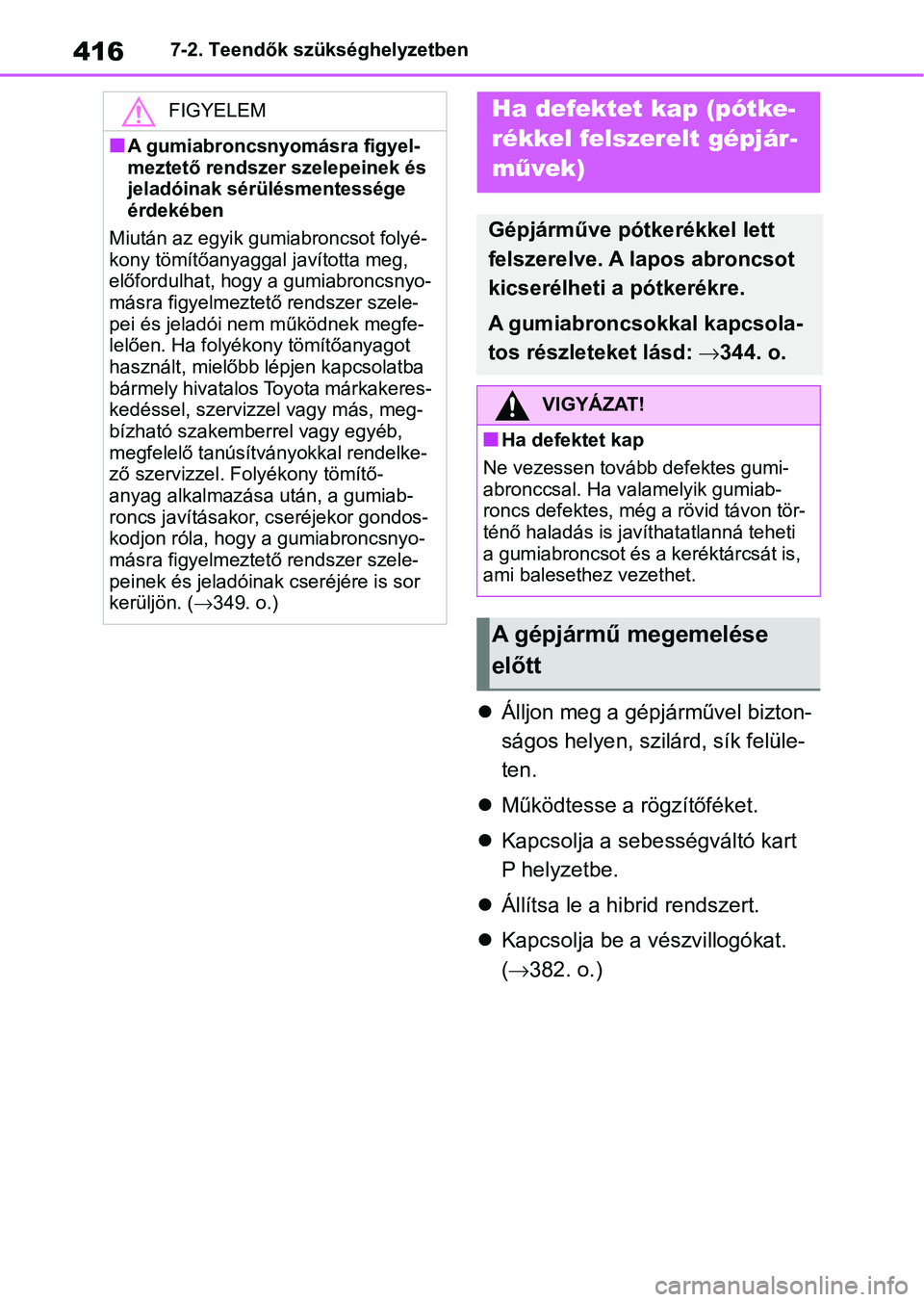

4167-2. Teendők szükséghelyzetben
Álljon meg a gépjárművel bizton-
ságos helyen, szilá rd, sík felüle-
ten.
 Működtesse a rögzítőféket.
 Kapcsolja a sebességváltó kart
P helyzetbe.
 Állítsa le a hibrid rendszert.
 Kapcsolja be a vészvillogókat.
( 382. o.)
FIGYELEM
nA gumiabroncsnyomásra figyel-
meztető rendszer szelepeinek és
jeladóinak sérülésmentessége
érdekében
Miután az egyik gumiabroncsot folyé-
kony tömítőanyaggal javította meg,
előfordulhat, hogy a gumiabroncsnyo-
másra figyelmeztető rendszer szele-
pei és jeladói nem működnek megfe-
lelően. Ha folyékony tömítőanyagot
használt, mielőbb lépjen kapcsolatba
bármely hivatalos Toyota márkakeres-
kedéssel, szervizze l vagy más, meg-
bízható szakemberrel vagy egyéb,
megfelelő tanúsítványokkal rendelke-
ző szervizzel. Folyékony tömítő-
anyag alkalmazása után, a gumiab-
roncs javításakor, cseréjekor gondos-
kodjon róla, hogy a gumiabroncsnyo-
másra figyelmeztető rendszer szele-
peinek és jeladóinak cseréjére is sor
kerüljön. ( 349. o.)
Ha defektet kap (pótke-
rékkel felszerelt gépjár-
művek)
Gépjárműve pótkerékkel lett
felszerelve. A lapos abroncsot
kicserélheti a pótkerékre.
A gumiabroncsokkal kapcsola-
tos részleteket lásd:  344. o.
VIGYÁZAT!
nHa defektet kap
Ne vezessen tovább defektes gumi-
abronccsal. Ha valamelyik gumiab-
roncs defektes, még a rövid távon tör-
ténő haladás is javíthatatlanná teheti
a gumiabroncsot és a keréktárcsát is,
ami balesethez vezethet.
A gépjármű megemelése
előtt

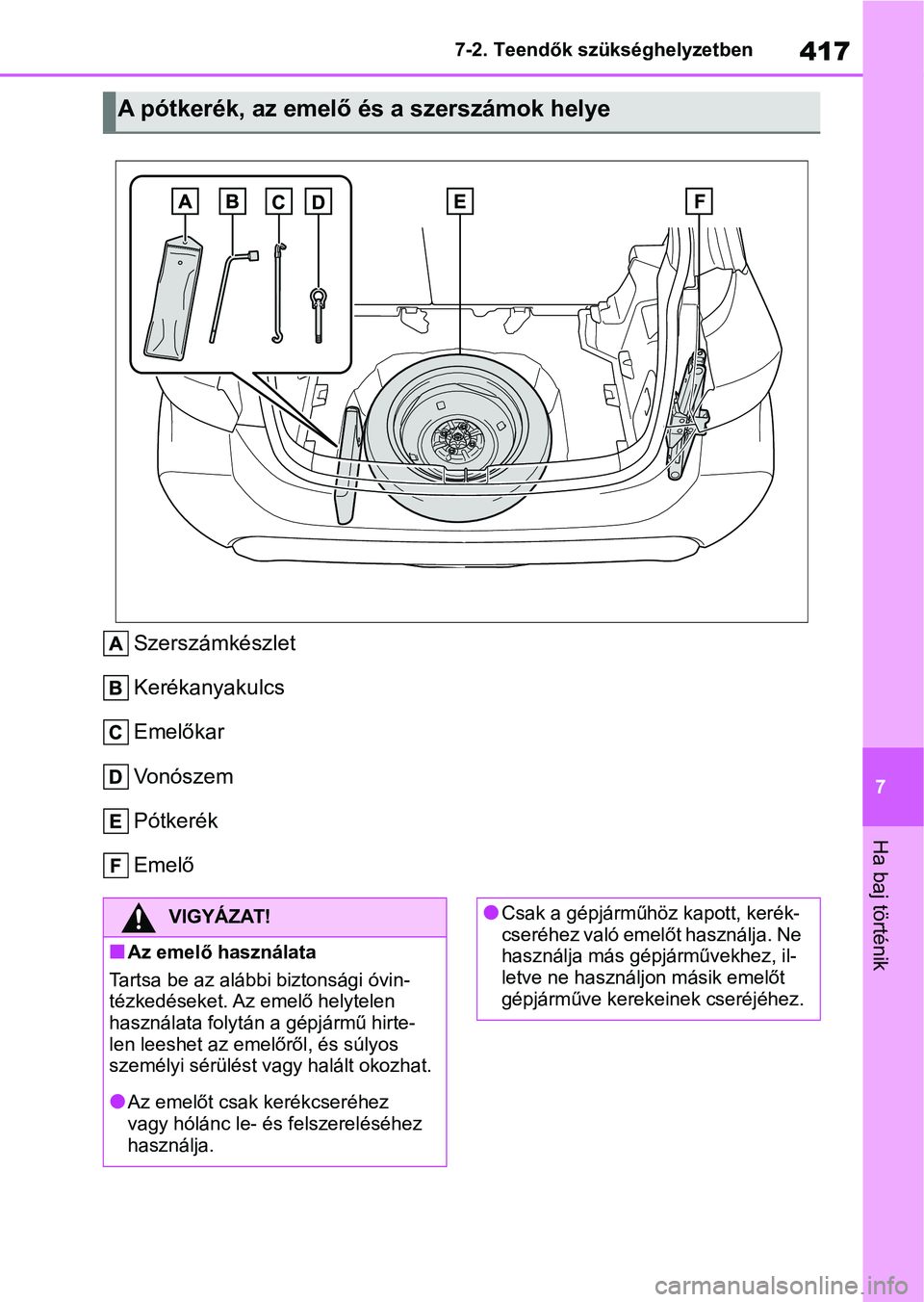

417
7
7-2. Teendők szükséghelyzetben
Ha baj történik
Szerszámkészlet
Kerékanyakulcs
Emelőkar
Vonószem
Pótkerék
Emelő
A pótkerék, az emelő és a szerszámok helye
VIGYÁZAT!
nAz emelő használata
Tartsa be az alábbi biztonsági óvin-
tézkedéseket. Az emelő helytelen
használata folytán a gépjármű hirte-
len leeshet az emelőről, és súlyos
személyi sérülést vagy halált okozhat.
lAz emelőt csak kerékcseréhez
vagy hólánc le- és felszereléséhez
használja.
lCsak a gépjárműhöz kapott, kerék-
cseréhez való emelőt használja. Ne
használja más gépjárművekhez, il-
letve ne használjon másik emelőt
gépjárműve kerekeinek cseréjéhez.

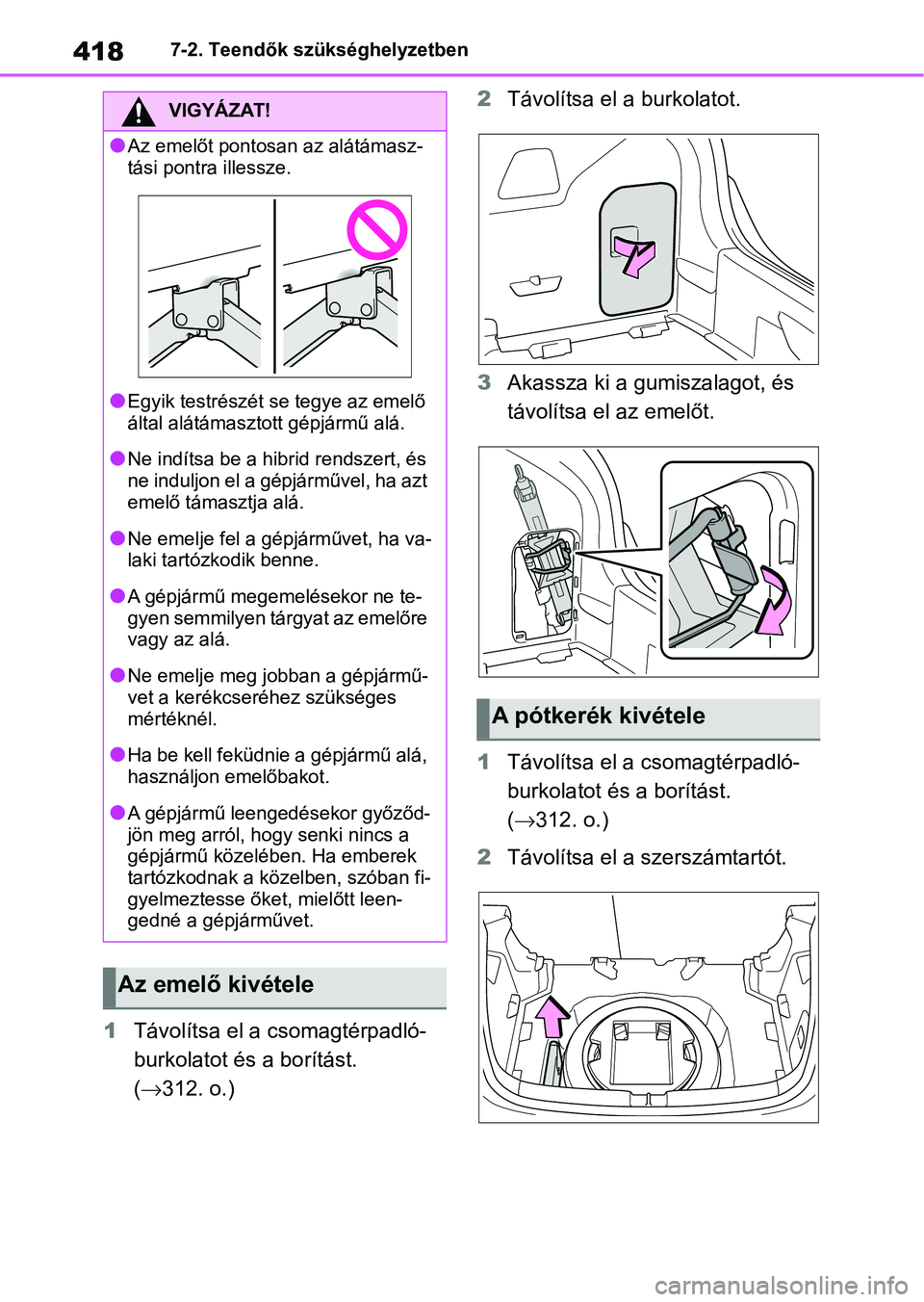

4187-2. Teendők szükséghelyzetben
1Távolítsa el a csomagtérpadló-
burkolatot és a borítást.
( 312. o.) 2
Távolítsa el a burkolatot.
3 Akassza ki a gumiszalagot, és
távolítsa el az emelőt.
1 Távolítsa el a csomagtérpadló-
burkolatot és a borítást.
( 312. o.)
2 Távolítsa el a szerszámtartót.
VIGYÁZAT!
lAz emelőt pontosan az alátámasz-
tási pontra illessze.
lEgyik testrészét se tegye az emelő
által alátámasztott gépjármű alá.
lNe indítsa be a hibrid rendszert, és
ne induljon el a gépjárművel, ha azt
emelő támasztja alá.
lNe emelje fel a gép járművet, ha va-
laki tartózkodik benne.
lA gépjármű megemelésekor ne te-
gyen semmilyen tárgyat az emelőre
vagy az alá.
lNe emelje meg jobban a gépjármű-
vet a kerékcseréhez szükséges
mértéknél.
lHa be kell feküdnie a gépjármű alá,
használjon emelőbakot.
lA gépjármű leengedésekor győződ-
jön meg arról, hogy senki nincs a
gépjármű közeléb en. Ha emberek
tartózkodnak a köz elben, szóban fi-
gyelmeztesse őket, mielőtt leen-
gedné a gépjárművet.
Az emelő kivétele
A pótkerék kivétele

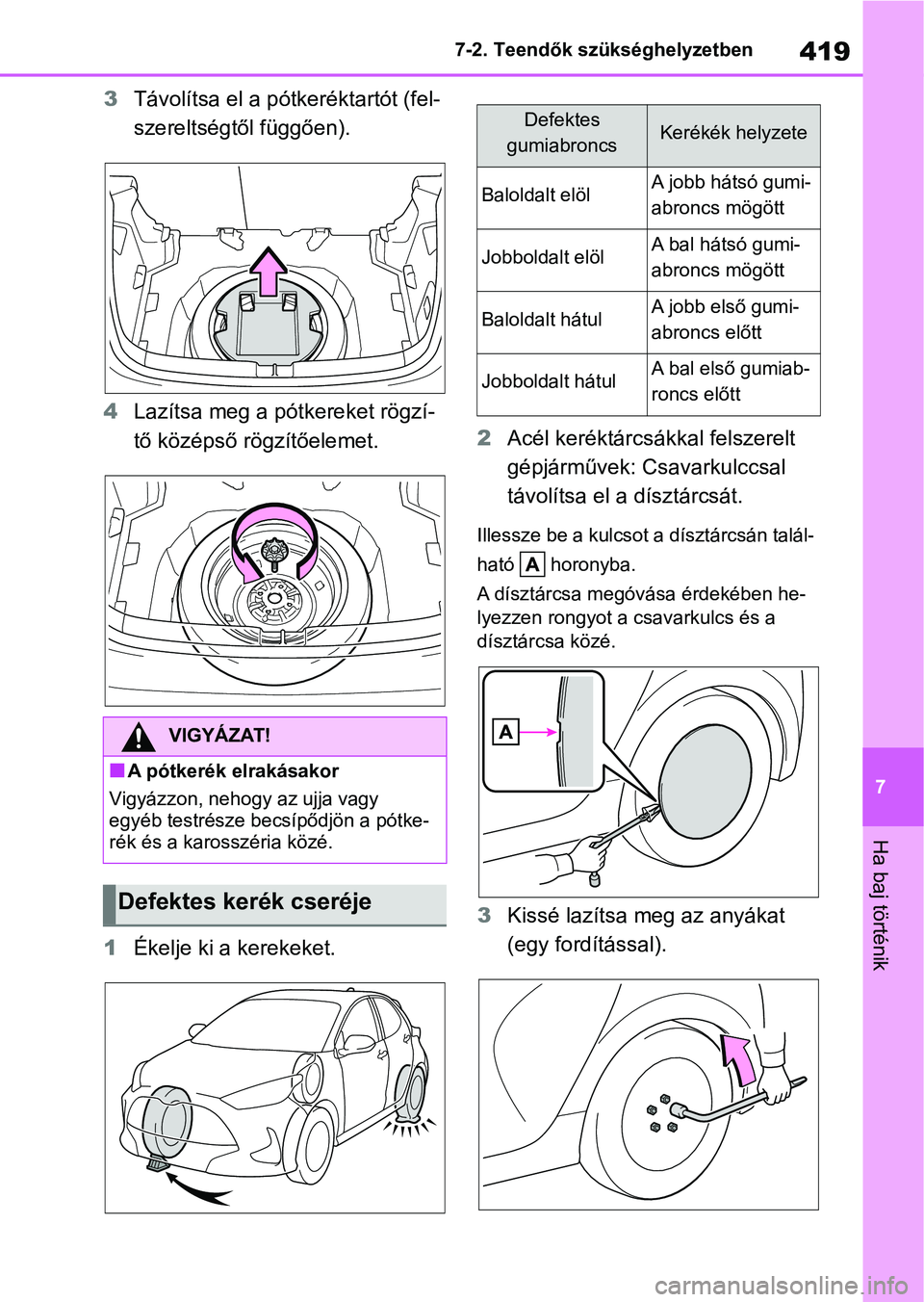

419
7
7-2. Teendők szükséghelyzetben
Ha baj történik
3
Távolítsa el a pótkeréktartót (fel-
szereltségtől függően).
4 Lazítsa meg a pótkereket rögzí-
tő középső rögzítőelemet.
1 Ékelje ki a kerekeket. 2
Acél keréktárcsákkal felszerelt
gépjárművek: Csavarkulccsal
távolítsa el a dísztárcsát.
Illessze be a kulcsot a dísztárcsán talál-
ható horonyba.
A dísztárcsa megóvása érdekében he-
lyezzen rongyot a csavarkulcs és a
dísztárcsa közé.
3Kissé lazítsa meg az anyákat
(egy fordítással).
VIGYÁZAT!
nA pótkerék elrakásakor
Vigyázzon, nehogy az ujja vagy
egyéb testrésze becsípődjön a pótke-
rék és a karosszéria közé.
Defektes kerék cseréje
Defektes
gumiabroncsKerékék helyzete
Baloldalt elölA jobb hátsó gumi-
abroncs mögött
Jobboldalt elölA bal hátsó gumi-
abroncs mögött
Baloldalt hátulA jobb első gumi-
abroncs előtt
Jobboldalt hátulA bal első gumiab-
roncs előtt

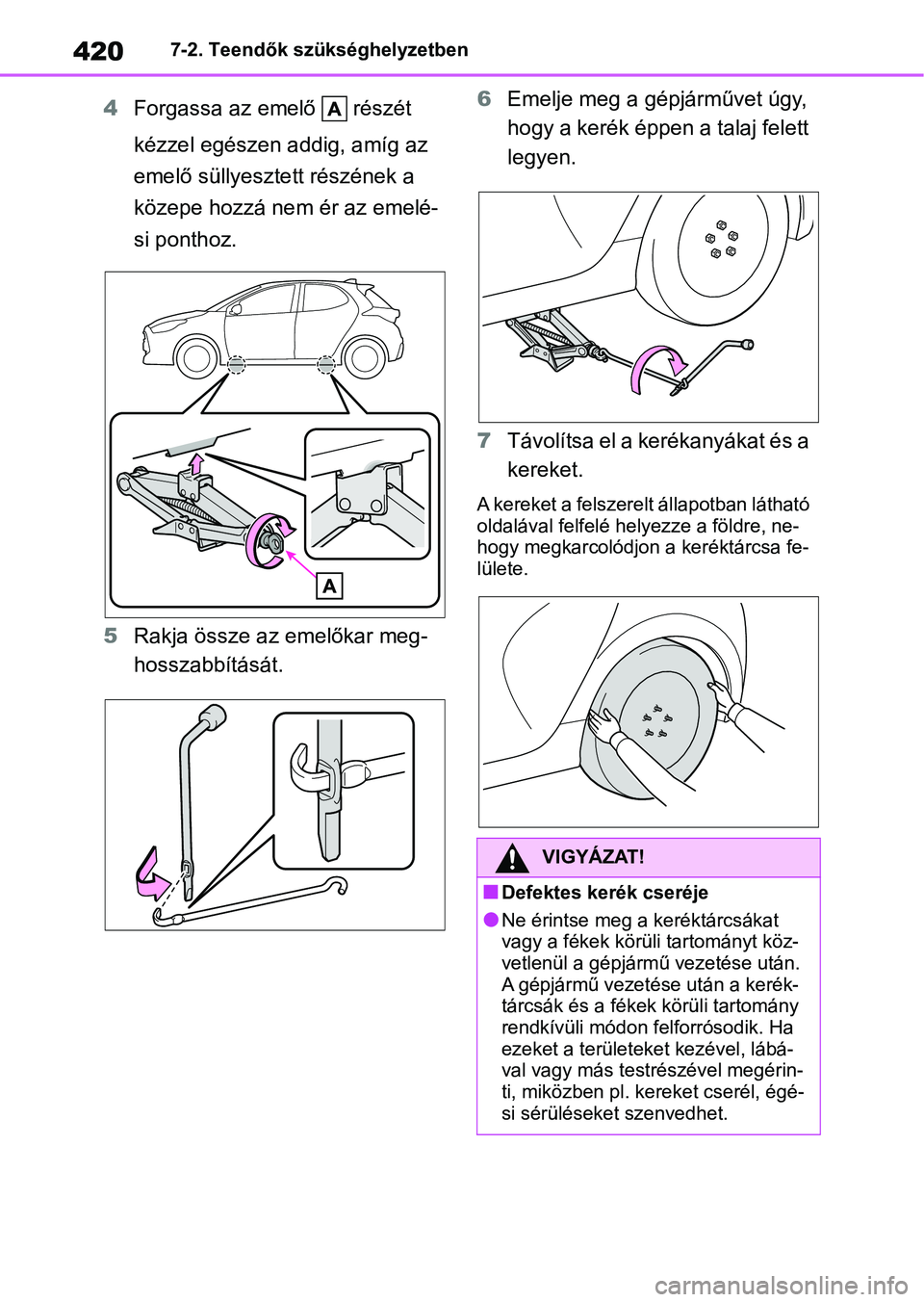

4207-2. Teendők szükséghelyzetben
4Forgassa az emelő részét
kézzel egészen addig, amíg az
emelő süllyesztett részének a
közepe hozzá nem ér az emelé-
si ponthoz.
5 Rakja össze az emelőkar meg-
hosszabbítását. 6
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
7 Távolítsa el a kerékanyákat és a
kereket.
A kereket a felszerelt állapotban látható
oldalával felfelé helyezze a földre, ne-
hogy megkarcolódjo n a keréktárcsa fe-
lülete.
VIGYÁZAT!
nDefektes kerék cseréje
lNe érintse meg a keréktárcsákat
vagy a fékek körüli tartományt köz-
vetlenül a gépjármű vezetése után.
A gépjármű vezetése után a kerék-
tárcsák és a fékek körüli tartomány
rendkívüli módon f elforrósodik. Ha
ezeket a területeke t kezével, lábá-
val vagy más testrészével megérin-
ti, miközben pl. kereket cserél, égé-
si sérüléseket szenvedhet.

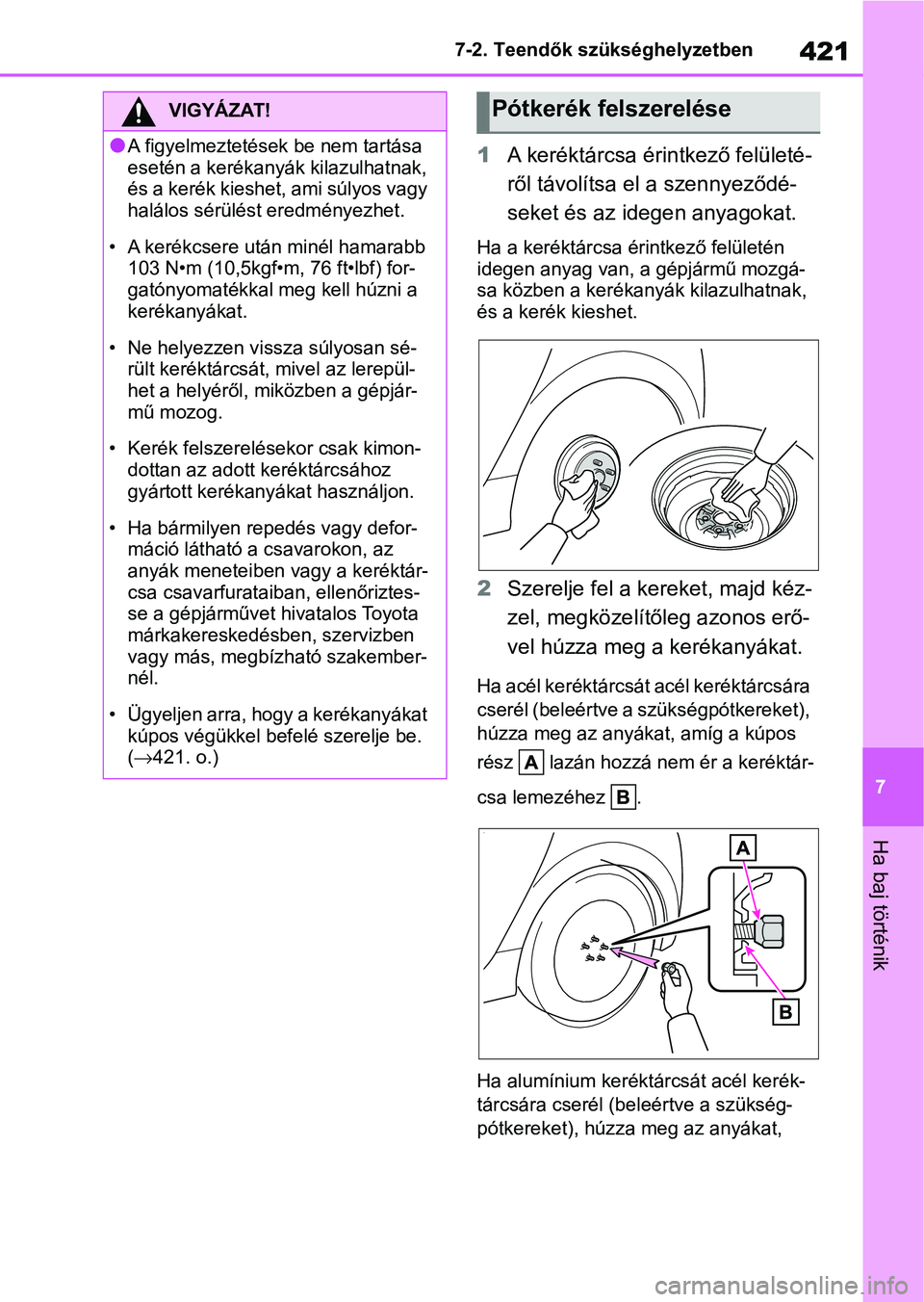

421
7
7-2. Teendők szükséghelyzetben
Ha baj történik
1
A keréktárcsa érintkező felületé-
ről távolítsa el a szennyeződé-
seket és az idegen anyagokat.
Ha a keréktárcsa érintkező felületén
idegen anyag van, a gépjármű mozgá-
sa közben a kerékanyák kilazulhatnak,
és a kerék kieshet.
2Szerelje fel a kereket, majd kéz-
zel, megközelítőleg azonos erő-
vel húzza meg a kerékanyákat.
Ha acél keréktárcsát acél keréktárcsára
cserél (beleértve a szükségpótkereket),
húzza meg az anyákat, amíg a kúpos
rész lazán hozzá nem ér a keréktár-
csa lemezéhez .
Ha alumínium keréktárcsát acél kerék-
tárcsára cserél (beleértve a szükség-
pótkereket), húzza meg az anyákat,
VIGYÁZAT!
lA figyelmeztetések be nem tartása
esetén a kerékanyák kilazulhatnak,
és a kerék kieshet, ami súlyos vagy
halálos sérülést eredményezhet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a
kerékanyákat.
• Ne helyezzen vissza súlyosan sé- rült keréktárcsát, mivel az lerepül-
het a helyéről, miközben a gépjár-
mű mozog.
• Kerék felszerelésekor csak kimon- dottan az adott keréktárcsához
gyártott kerékanyákat használjon.
• Ha bármilyen repedés vagy defor- máció látható a csavarokon, az
anyák meneteiben vagy a keréktár-
csa csavarfurataiban, ellenőriztes-
se a gépjárművet hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(421. o.)
Pótkerék felszerelése

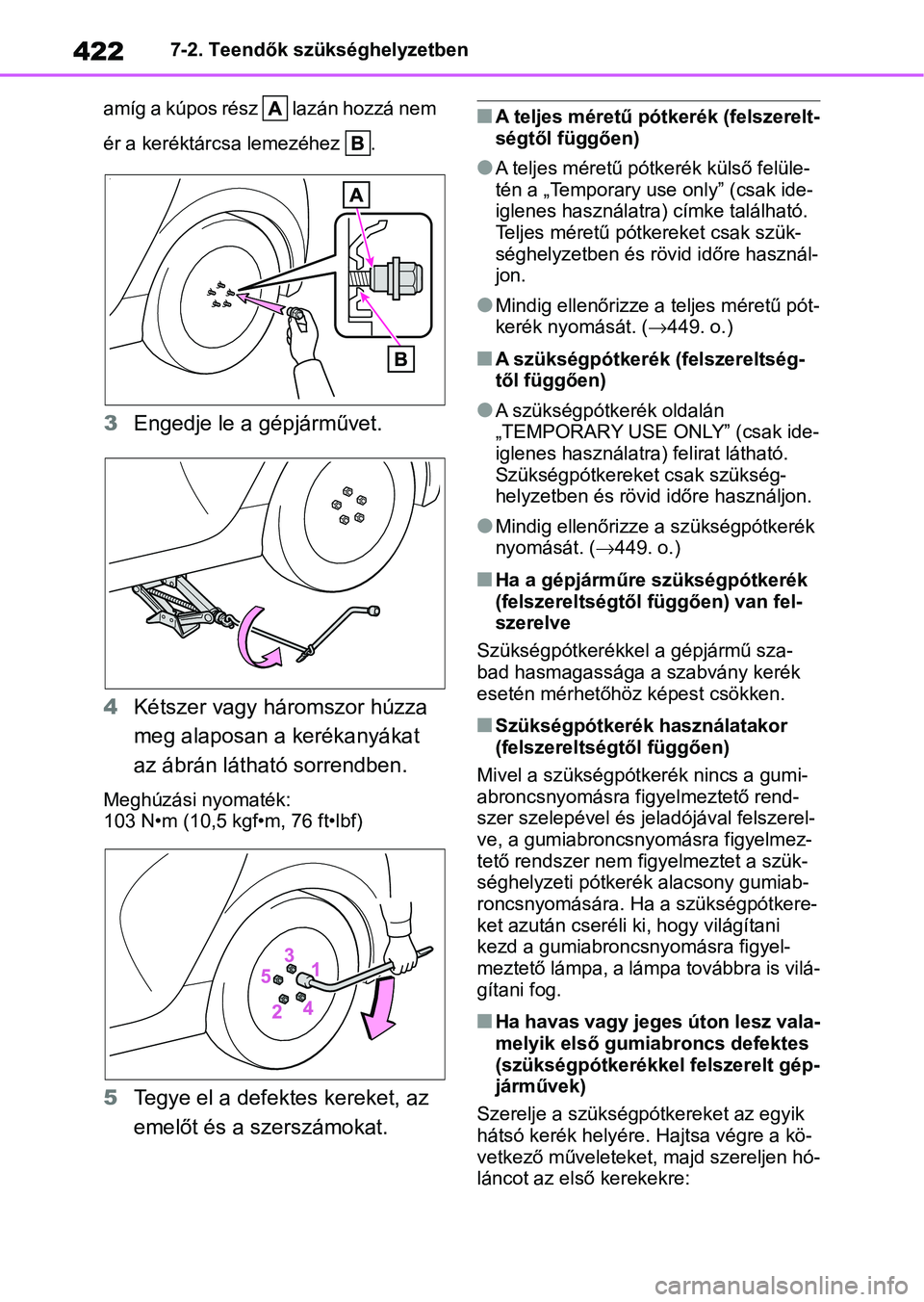

4227-2. Teendők szükséghelyzetben
amíg a kúpos rész lazán hozzá nem
ér a keréktárcsa lemezéhez .
3 Engedje le a gépjárművet.
4 Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
5Tegye el a defektes kereket, az
emelőt és a szerszámokat.
nA teljes méretű pótkerék (felszerelt-
ségtől függően)
lA teljes méretű pótkerék külső felüle-
tén a „Temporary use only” (csak ide-
iglenes használatra) címke található.
Teljes méretű pótkereket csak szük-
séghelyzetben és rövid időre használ-
jon.
lMindig ellenőrizze a teljes méretű pót-
kerék nyomását. ( 449. o.)
nA szükségpótkerék (felszereltség-
től függően)
lA szükségpótkerék oldalán
„TEMPORARY USE ONLY” (csak ide-
iglenes használatra) felirat látható.
Szükségpótkereket csak szükség-
helyzetben és rövid időre használjon.
lMindig ellenőrizze a szükségpótkerék
nyomását. ( 449. o.)
nHa a gépjárműre szükségpótkerék
(felszereltségtől függően) van fel-
szerelve
Szükségpótkerékkel a gépjármű sza-
bad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken.
nSzükségpótkerék használatakor
(felszereltségtől függően)
Mivel a szükségpótkerék nincs a gumi-
abroncsnyomásra fi gyelmeztető rend-
szer szelepével és jeladójával felszerel-
ve, a gumiabroncsnyo másra figyelmez-
tető rendszer nem figyelmeztet a szük-
séghelyzeti pótkerék alacsony gumiab-
roncsnyomásá ra. Ha a szükségpótkere-
ket azután cseréli ki, hogy világítani
kezd a gumiabroncsnyomásra figyel-
meztető lámpa, a lámpa továbbra is vilá-
gítani fog.
nHa havas vagy jeges úton lesz vala-
melyik első gumi abroncs defektes
(szükségpótkerékkel felszerelt gép-
járművek)
Szerelje a szükségpótkereket az egyik
hátsó kerék helyére. Hajtsa végre a kö-
vetkező műveleteket, majd szereljen hó-
láncot az első kerekekre:
