2022 TOYOTA YARIS Kezelési útmutató (in Hungarian)

431
7
7-2. Teendők szükséghelyzetben
Ha baj történik
10
Csukja be a spec iális indítóká-
bel-csatlakozó fedelét, és he-
lyezze eredeti hel yére a biztosí-
tékdoboz fedelét.
Ha beindult a hibrid rendszer, minél
hamarabb ellenőriztesse gépjármű-
vét hivatalos Toyota márkakereske-
désben, szervizben vagy más,
megbízható szakembernél.
nA hibrid rendszer indítása a 12 V-os
akkumulátor lemerülése esetén
A hibrid rendszer nem indítható be beto-
lással.
nA 12 V-os akkumulátor lemerülésé-
nek megelőzése érdekében
lHa a hibrid rendszer ki van kapcsolva,
kapcsolja ki a fényszórókat és az
audiorendszert.
lKapcsolja ki az ö sszes felesleges
elektronikus berendezést, ha gépjár-
műve tartósan alacsony sebességgel
halad (például nagy forgalomban
stb.).
nHa a 12 V-os akkumulátort eltávolí-
tották vagy lemerült
lAz ECU-ban tárolt információk törlőd-
nek. Ha a 12 V-os akkumulátor leme-
rült, ellenőriztesse a gépjárművet hi-
vatalos Toyota már kakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
lNémely rendszernek inicializálásra le-
het szüksége. ( 463. o.)
nA 12 V-os akkumulátor csatlakozói-
nak lekötésekor
A 12 V-os akkumulátor csatlakozóinak
lekötésekor az ECU-ban tárolt informá-
ciók törlődnek. A 12 V-os akkumulátor
csatlakozóinak lehúzása előtt lépjen
kapcsolatba bármely hivatalos Toyota
márkakereskedéssel , szervizzel vagy
más, megbízható szakemberrel.
nA 12 V-os akkumulátor töltése
A 12 V-os akkumulátorban tárolt elektro-
mosság fokozatosan akkor is kisül, ha a
gépjármű nincs használatban: a termé-
szetes kisülésből és bizonyos elektro-
mos készülékek ener giafogyasztó hatá-
sából eredően. Ha a gépjárművet hos-
szabb ideig használaton kívül hagyja,
előfordulhat, hogy a 12 V-os akkumulá-
tor lemerül, és a hibrid rendszer nem in-
dul. (A 12 V-os akku mulátor a hibrid
rendszer működése közben automatiku-
san töltődik.)
nA 12 V-os akkumulátor töltésekor
vagy cseréjekor (int elligens nyitási
és indítórendszerre l felszerelt gép-
járművek)
lHa a 12 V-os akkumulátor lemerült, bi-
zonyos esetekben előfordulhat, hogy
az ajtózárakat nem lehet kinyitni az in-
telligens nyitási és indítórendszer se-
gítségével. Az ajtók zárására vagy
nyitására használja a távirányítót vagy
a mechanikus kulcsot.
lElőfordulhat, hogy a 12 V-os akkumu-
látor feltöltése utáni első próbálkozás-
ra nem indul be a hibrid rendszer, a
második kísérlete t követően azonban
már rendesen indítható. Ez nem jelent
hibás működést.
lA gépjármű megjegyzi az indítógomb
módját. A 12 V-os akkumulátor újra-
csatlakoztatásakor a rendszer abba a
módba tér vissza, amelyben a 12 V-os
akkumulátor lemerü lése előtt volt. A
12 V-os akkumulátor lekötése előtt
kapcsolja ki az indítógombot.
Ha nem tudja biztosan, hogy milyen
módban volt az indí tógomb a 12 V-os
akkumulátor lemerü lése előtt, legyen
különösen óvatos a 12 V-os akkumu-
látor visszacsatlakoztatásakor.

4327-2. Teendők szükséghelyzetben
nA 12 V-os akkumulátor cseréje so-
rán
lHasználjon központi gáztalanítóval el-
látott 12 V-os akkumulátort (Európai
szabályozás).
lOlyan akkumulátort használjon,
amelynek a mérete az előzőével meg-
egyezik, 20 órás (20HR) vagy maga-
sabb a kapacitása, és azonos vagy
magasabb teljesítmény-osztályú
(CCA). Ellenőrizze az akkumulátor te-
tején látható címkén a méretét és spe-
cifikációit (pl. LN0, 35Ah, 264A).
• Eltérő méret esetén a 12 V-os akku-
mulátor nem rögzíthető megfelelően.
• Ha a 20 órás kapacitás alacsony, a 12 V-os akkumulátor még abban az eset-
ben is lemerülhet, ha a jármű csak rö-
vid ideig nem volt használva, és emi-
att előfordulhat, hogy a hibrid rend-
szer nem indul.
lSzellőzővel felszerelt kalciumos akku-
mulátort használjon
lFogantyúval ellátott 12 V-os akkumu-
látort használjon. Ha fogantyú nélküli
12 V-os akkumulátort használ, nehe-
zebb kiszedni azt.
lA 12 V-os akkumulá tor eltávolítása-
kor: 341. o.
lCsere után szorosan csatlakoztassa a
következő elemeket a 12 V-os akku-
mulátor kimene ti nyílásához.
• Használja a cserélendő 12 V-os akku- mulátorhoz csatlakoztatott kimeneti
tömlőt, és győződj ön meg arról, hogy
az szorosan a gépjármű nyílásához
van-e csatlakoztatva.
• Használja a kicserélt 12 V-os akkumu-
látorhoz tartozó kimeneti nyílás dugót,
vagy a cserélendő 12 V-os akkumulá-
tor kimeneti nyílás dugóját. (A cseré-
lendő 12 V-os akkumulátortól függően
előfordulhat, hogy a kimeneti nyílás
dugója csatlakoztatva van-e.) Kimeneti nyílás dugója
Kimeneti nyílás
Kimeneti tömlő
lA részletekkel kapcsolatban forduljon
hivatalos Toyota
márkakereskedés-
hez, szervizhez vagy más, megbízha-
tó szakemberhez.
VIGYÁZAT!
nA 12 V-os akkumulátor csatlako-
zóinak lekötésekor
Először mindig a negatív érintkezőt (-)
kösse le. Ha a (+) érintkező annak el-
távolítása során bá rmely fémtárggyal
érintkezésbe kerül, szikra keletkez-
het, mely tűzesethez, illetve súlyos
sérülést vagy halált okozó áramütés-
hez vezethet.
nA 12 V-os akkumulátor kigyulla-
dásának és robbanásának meg-
előzése
A 12 V-os akkumulátorból kiszivárgó
gyúlékony gáz véletlen meggyulladá-
sának megelőzése érdekében tartsa
be a következő biztonsági óvintézke-
déseket:

433
7
7-2. Teendők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
lEllenőrizze, hogy a
z egyes indító-
kábelek a helyes érintkezőkhöz
csatlakozzanak, és a megfelelő
érintkezőn kívül mással ne érintkez-
zenek.
lAz indítókábel m ásik vége nem ér-
het a „+” érintkezőihez, illetve
egyéb alkatrészekhez, fémes felü-
letekhez, pl. konzolokhoz vagy fes-
tetlen fémfelületekhez.
lAz indítókábelek „+” és „-” csipeszei
nem érhetnek egymáshoz.
lA 12 V-os akkumulátor közelében
tilos a nyílt láng, a gyufa és az ön-
gyújtó használata, valamint a do-
hányzás.
n12 V-os akkumulátorral kapcsola-
tos biztonsági figyelmeztetések
A 12 V-os akkumulátor mérgező és
maró hatású savas el ektrolitot tartal-
maz, a kapcsolódó a lkatrészek pedig
ólmot és ólomvegyületeket. A 12 V-os
akkumulátorral végzett műveletek so-
rán ügyeljen a következő biztonsági
figyelmeztetések betartására:
lA 12 V-os akkumulátorral végzett
műveletek során mindig használjon
védőszemüveget, és ügyeljen arra,
hogy az akkumulá torsav ne kerül-
hessen a bőrére, ruhájára vagy a
gépjármű karosszériájára.
lNe hajoljon a 12 V-os akkumulátor
fölé.
lHa bőrére vagy szemébe akkumu-
látorfolyadék kerül, vízzel azonnal
mossa le az érintett felületet, és fel-
tétlenül forduljon orvoshoz. Helyez-
zen vízzel átitat ott szivacsot vagy
ruhát az érintett felületre, amíg or-
vosi ellátásban nem részesül.
lMiután a 12 V-os akkumulátor tartó-
ján, az érintkezőkön vagy egyéb,
akkumulátorral kap csolatos alkatré-
szen dolgozott, mindig mosson ke-
zet.
lNe engedjen gyermekeket a 12 V-
os akkumulátor közelébe.
nA 12 V-os akkumulátor feltöltése
után
Amint lehetséges, ellenőriztesse a 12
V-os akkumulátort hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél.
Ha a 12 V-os akkumulátor állapota
romlóban van, a további használata
következtében a 12 V-os akkumulátor
kellemetlen szagú gázt bocsáthat ki,
amely károsíthatja az utasok egész-
ségét.
nA 12 V-os akkumulátor cseréje
során
lA 12 V-os akkumulá tor kicserélésé-
vel kapcsolatos részletekért vegye
fel a kapcsolatot bármely hivatalos
Toyota márkakereskedéssel, szer-
vizzel vagy más, megbízható szak-
emberrel.

4347-2. Teendők szükséghelyzetben
lCsere után stabilan csatlakoztassa
a kimeneti tömlőt és a kimeneti nyí-
lás dugóját a kicserélt 12 V-os ak-
kumulátor kimeneti nyílásához.
Nem megfelelő beszerelés esetén
gázok (hidrogén) szivároghatnak az
utastérbe, és fennáll annak a ve-
szélye, hogy a gáz begyullad és fel-
robban.
FIGYELEM
nIndítókábelek használatakor
Az indítókábelek csatlakoztatásakor
ügyeljen arra, hogy azok ne akadja-
nak be a hűtőventilátorba vagy egyéb
alkatrészbe.
nA gépjármű károsodásának meg-
előzése érdekében
A speciális indítókábel-csatlakozót
kell használnia, ha a 12 V-os akkumu-
látort szükséghelyzetben egy másik
gépjármű akkumulátorá ról kívánja fel-
tölteni. Másik gépjármű indítókábeles
indítására azonban nem használható.
Ha túlmelegszik a gép-
jár mű
Az alábbiak azt jelezhetik, hogy
a gépjármű túlmelegedett.
 A motorhűtőfolyadék-hőmér-
sékletkijelző mutatója ( 97.
o., 102. o.) a pirossal jelzett
tartományba ér, vagy a hibrid
rendszer teljesítményének
csökkenése tapasztalható.
(Például a gépjárműsebesség
nem nő.)
 „Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” (Motor-hűtő-
folyadék hőmérséklet magas,
Álljon meg biztonságos he-
lyen és nézze meg a kezelési
útmutatót) vagy a „Hybrid
System Overheated Output
Power Reduced” (A hibrid
rendszer túlhev ült, Csökkent
teljesítmény) ü zenet jelenik
meg a többfunkciós informáci-
ós kijelzőn.
 Gőz szivárog a motorháztető
alól.

435
7
7-2. Teendők szükséghelyzetben
Ha baj történik
Ha a motorhűtőfolyadék-hőmér-
sékletkijelző muta
tója a pirossal
jelzett tartományba ér, vagy ha
az „Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” (Magas
motorhűtőfolyadék-hőmérséklet.
Álljon meg egy b iztonságos he-
lyen. Tekintse meg a kezelési út-
mutatót) üzenet látható a több-
funkciós információs kijelzőn
1 Biztonságos helyen álljon meg a
gépjárművel, és kapcsolja ki a
légkondicionáló rendszert, majd
állítsa le a hib rid rendszert.
2 Ha van gőzszivárgás: A gőz el-
oszlása után óvatosan emelje
fel a motorháztetőt.
Ha nincs gőzszivárgás: Óvato-
san emelje fel a motorháztetőt.
3 Ha a hibrid rendszer kellőkép-
pen lehűlt, ellenőrizze, hogy a
tömlőkön és a hűtőn nem észlel-
hető-e szivárgás.
Hűtő
Hűtőventilátor
Nagy mennyiségű hűt őfolyadék-szivár-
gás esetén azonnal forduljon hivatalos
Toyota márkakereskedéshez, szerviz-
hez vagy más, megbízható szakember-
hez.
4 A hűtőfolyadékszint akkor kielé-
gítő, ha a kiegyenlítőtartály „F”
(tele) és „L” (alacsony) jelölései
között van.
Ta r t á l y
„F” (tele) jelzés
„L” (alacsony) jelzés

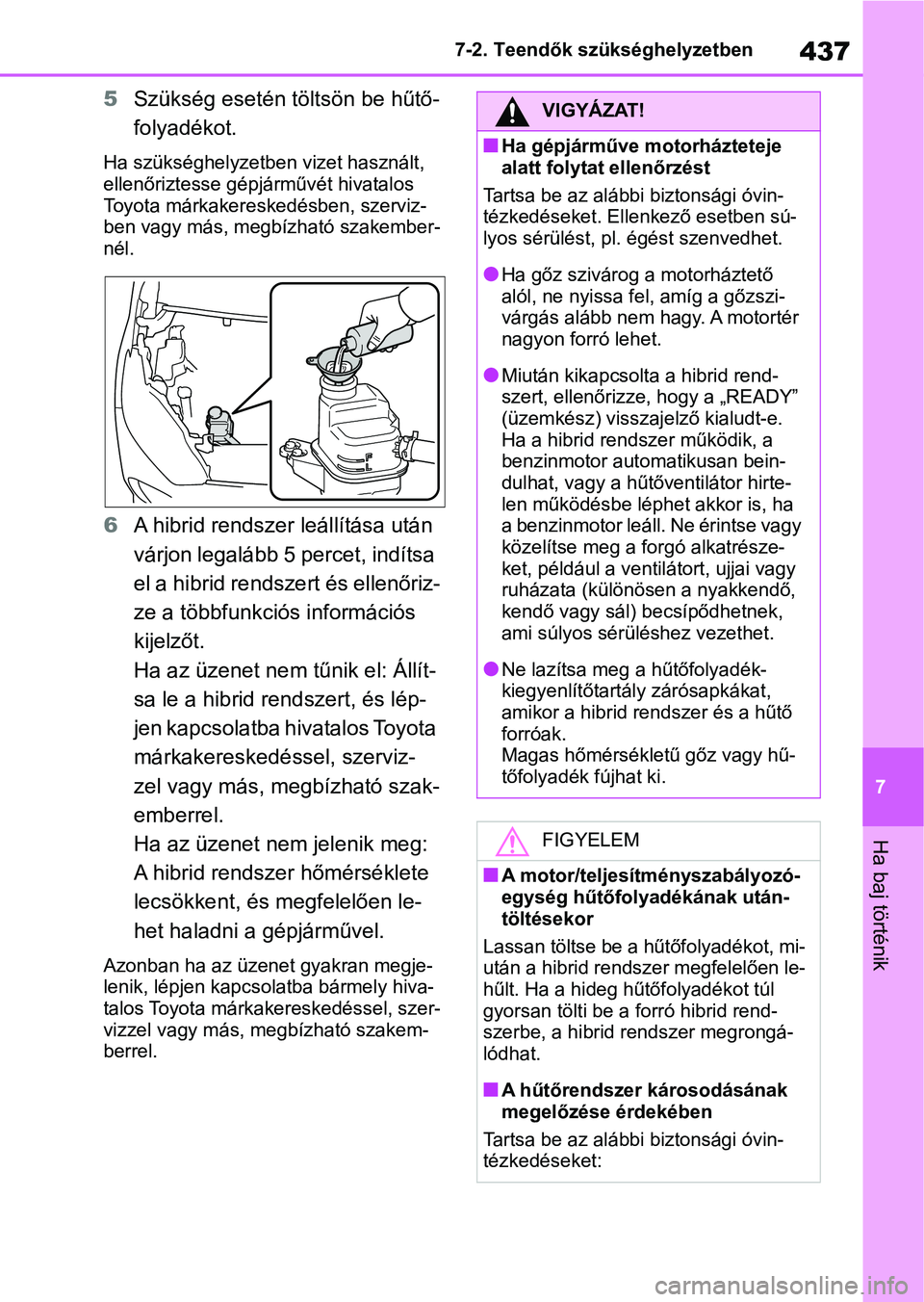

5 Szükség esetén töltsön be hűtő-
folyadékot.
Ha hűtőfolyadék nem áll rendelkezésre,
szükséghelyzetben ha sználhat vizet is.
Korrekciós eljárások

4367-2. Teendők szükséghelyzetben
6Indítsa be a hibrid rendszert, és
kapcsolja be a légkondicionáló
rendszert, hogy ellenőrizze, mű-
ködik-e a hűtőventilátor, és ész-
lelhető-e szivárgás a hűtőn vagy
a tömlőkön.
A ventilátor működik, amikor a légkon-
dicionáló rendszert hideg motor indítá-
sa után azonnal bekapcsolja. A ventilá-
tor működéséről a ventilátorhang és a
levegőáram ellenőrzésével győződjön
meg. Ha ezek ellenőrzése nehéz, egy-
más után többször kap csolja be és ki a
légkondicionáló berendezést. (Előfor-
dulhat, hogy a ventilátor fagy esetén
nem lép működésbe.)
7 Ha a ventilátor nem működik:
Azonnal állítsa le a hibrid rend-
szert, és lépjen k apcsolatba hi-
vatalos Toyota márkakereske-
déssel, szervizzel vagy más,
megbízható szakemberrel.
Ha a ventilátor működik: Ellen-
őriztesse a gépjárművet bár-
mely hivatalos Toyota márkake-
reskedéssel, szervizzel vagy
más, megbízható szakemberrel.
Ha a „Hybrid System Over-
heated Output Power Reduced”
(A hibrid rendszer túlhevült,
csökkent teljesítmény) üzenet
látható a többfunkciós informáci-
ós kijelzőn
1 Biztonságos helyen álljon meg a
gépjárművel.
2 Állítsa le a hibrid rendszert, és
óvatosan emelje fel a motorház-
tetőt. 3
Ha a hibrid rendszer lehűlt, el-
lenőrizze, hogy a tömlőkön és a
hűtőn nem észlel hető-e szivár-
gás.
Hűtő
Hűtőventilátor
Nagy mennyiségű hűt őfolyadék-szivár-
gás esetén azonnal forduljon hivatalos
Toyota márkakereskedéshez, szerviz-
hez vagy más, megbízható szakember-
hez.
4 A hűtőfolyadékszint akkor kielé-
gítő, ha a kiegyenlítőtartály „F”
(tele) és „L” (alacsony) jelölései
között van.
Ta r t á l y
„F” (tele) jelzés
„L” (alacsony) jelzés

437
7
7-2. Teendők szükséghelyzetben
Ha baj történik
5
Szükség esetén töltsön be hűtő-
folyadékot.
Ha szükséghelyzet ben vizet használt,
ellenőriztesse gépjárművét hivatalos
Toyota márkakereskedésben, szerviz-
ben vagy más, megbízható szakember-
nél.
6 A hibrid rendszer leállítása után
várjon legalább 5 percet, indítsa
el a hibrid rendszert és ellenőriz-
ze a többfunkciós információs
kijelzőt.
Ha az üzenet nem tűnik el: Állít-
sa le a hibrid rendszert, és lép-
jen kapcsolatba hivatalos Toyota
márkakereskedé ssel, szerviz-
zel vagy más, megbízható szak-
emberrel.
Ha az üzenet nem jelenik meg:
A hibrid rendszer hőmérséklete
lecsökkent, és megfelelően le-
het haladni a gépjárművel.
Azonban ha az üzenet gyakran megje-
lenik, lépjen kapcsolatba bármely hiva-
talos Toyota márka kereskedéssel, szer-
vizzel vagy más, megbízható szakem-
berrel.
VIGYÁZAT!
nHa gépjárműve motorházteteje
alatt folyta t ellenőrzést
Tartsa be az alábbi biztonsági óvin-
tézkedéseket. Ellenkező esetben sú-
lyos sérülést, pl. égést szenvedhet.
lHa gőz szivárog a motorháztető
alól, ne nyissa fel , amíg a gőzszi-
várgás alább nem hagy. A motortér
nagyon forró lehet.
lMiután kikapcsolta a hibrid rend-
szert, ellenőrizze, hogy a „READY”
(üzemkész) visszaje lző kialudt-e.
Ha a hibrid rendszer működik, a
benzinmotor automatikusan bein-
dulhat, vagy a hűtőventilátor hirte-
len működésbe léphet akkor is, ha
a benzinmotor leáll. Ne érintse vagy
közelítse meg a forgó alkatrésze-
ket, például a ventilátort, ujjai vagy
ruházata (különösen a nyakkendő,
kendő vagy sál) becsípődhetnek,
ami súlyos sérüléshez vezethet.
lNe lazítsa meg a hűtőfolyadék-
kiegyenlítőtartály zárósapkákat,
amikor a hibrid rendszer és a hűtő
forróak.
Magas hőmérsékletű gőz vagy hű-
tőfolyadék fújhat ki.
FIGYELEM
nA motor/teljesítményszabályozó-
egység hűtőfolyadékának után-
töltésekor
Lassan töltse be a hűtőfolyadékot, mi-
után a hibrid rendszer megfelelően le-
hűlt. Ha a hideg hűtőfolyadékot túl
gyorsan tölti be a forró hibrid rend-
szerbe, a hibrid rendszer megrongá-
lódhat.
nA hűtőrendszer károsodásának
megelőzése érdekében
Tartsa be az alábbi biztonsági óvin-
tézkedéseket:

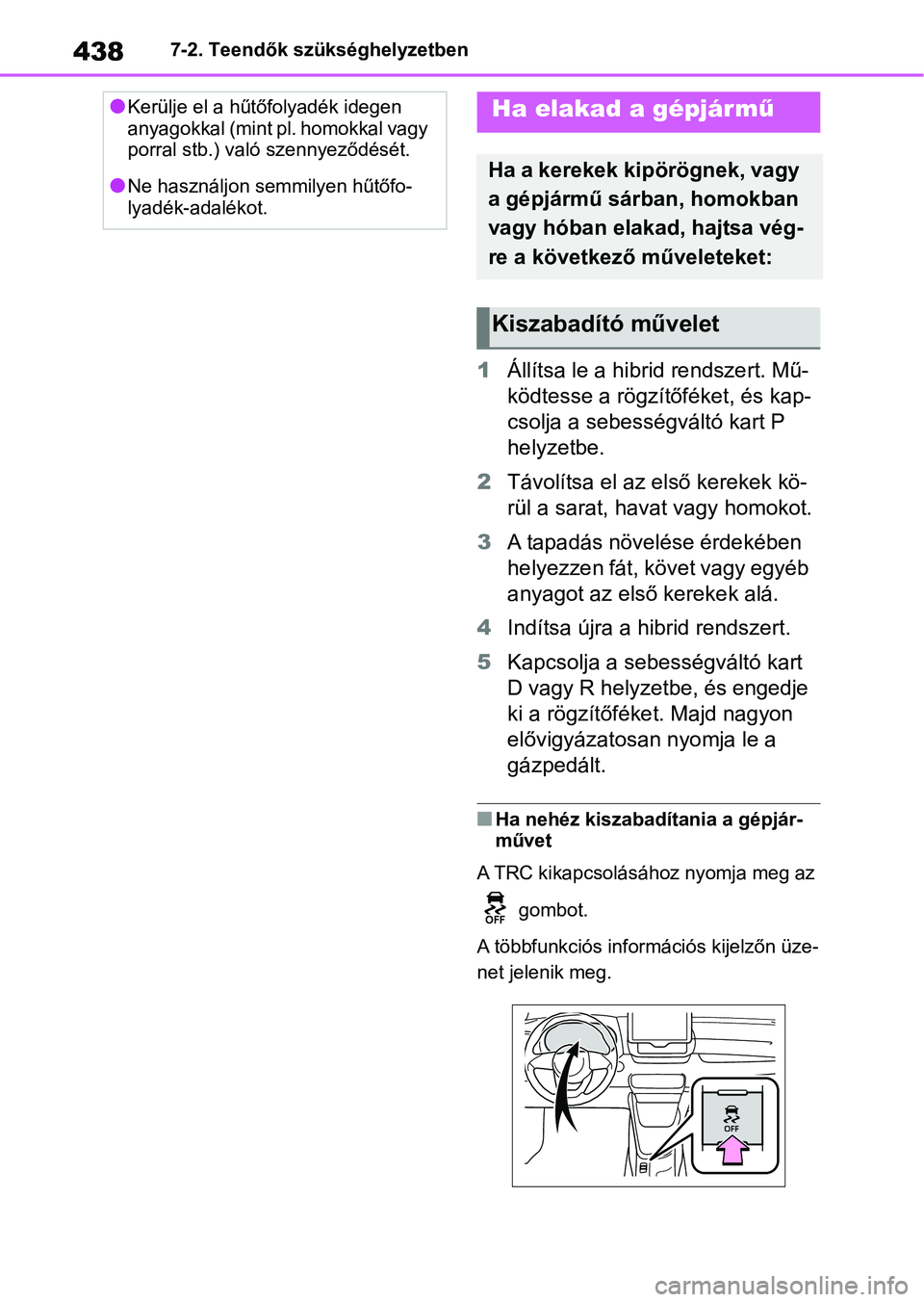

4387-2. Teendők szükséghelyzetben
1Állítsa le a hibri d rendszert. Mű-
ködtesse a rögzítőféket, és kap-
csolja a sebességváltó kart P
helyzetbe.
2 Távolítsa el az első kerekek kö-
rül a sarat, havat vagy homokot.
3 A tapadás növelése érdekében
helyezzen fát, követ vagy egyéb
anyagot az első kerekek alá.
4 Indítsa újra a hibrid rendszert.
5 Kapcsolja a sebességváltó kart
D vagy R helyzetbe, és engedje
ki a rögzítőféket. Majd nagyon
elővigyázatos an nyomja le a
gázpedált.
nHa nehéz kiszabadítania a gépjár-
művet
A TRC kikapcsolásához nyomja meg az
gombot.
A többfunkciós információs kijelzőn üze-
net jelenik meg.
lKerülje el a hűtőfolyadék idegen
anyagokkal (mint pl. homokkal vagy
porral stb.) való szennyeződését.
lNe használjon semmilyen hűtőfo-
lyadék-adalékot.
Ha elakad a gépjárm ű
Ha a kerekek kipörögnek, vagy
a gépjármű sárban, homokban
vagy hóban elakad, hajtsa vég-
re a következő műveleteket:
Kiszabadító művelet
