2022 TOYOTA YARIS Kezelési útmutató (in Hungarian)

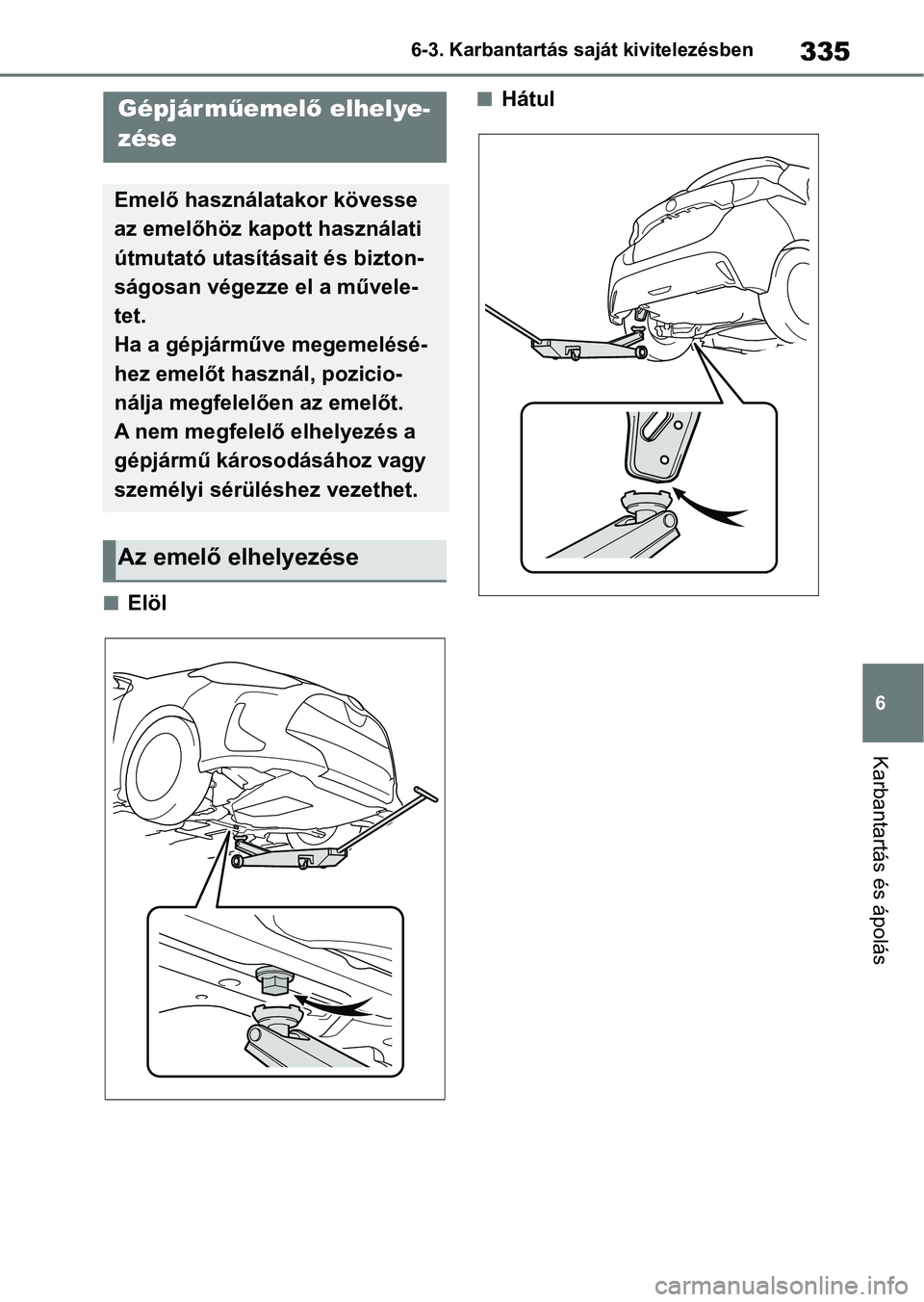

335
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nElöl
nHátulGépjár műemelő elhelye-
zése
Emelő használatakor kövesse
az emelőhöz kapott használati
útmutató utasításait és bizton-
ságosan végezze el a művele-
tet.
Ha a gépjárműve megemelésé-
hez emelőt használ, pozicio-
nálja megfelelően az emelőt.
A nem megfelelő elhelyezés a
gépjármű károsodásához vagy
személyi sérüléshez vezethet.
Az emelő elhelyezése

3366-3. Karbantartás saját kivitelezésben
Ablakmosófolyadék-tartály (341. o.)
Biztosítékdobozok ( 369. o.)
Teljesítményszabályozó-egység hűt őfolyadék-kiegyenlítőtartálya
(  339. o.)
Motorolaj-betöltőnyílás zárósapka ( 337. o.)
Olajszintmérő pálca ( 337. o.)
Motorhűtőfolyadék-kiegyenlítőtartály ( 339. o.)
Hűtő ( 340. o.)
Kondenzátor ( 340. o.)
Elektromos hűtőventilátor
n12 V-os akkumulátor
341. o.
Motortér
Alkatrészek

337
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
A motor üzemi hőmérsékletén, de
álló motor m
ellett, az olajszintmérő
pálca segítségével ellenőrizze az
olajszintet.
nA motorolajszint ellenőrzése
1 A gépjárművet sík terepen állít-
sa le. A motor f elmelegítése és
a hibrid rendszer leállítása után
várjon 5 percnél tovább, hogy az
olaj visszafolyhasson az olajtek-
nőbe.
2 Húzza ki az olajs zintmérő pál-
cát, a vége alá rongyot tartva.
3 Törölje tisztára a nívópálcát.
4 Helyezze be újra teljesen a ní-
vópálcát.
5 Tartson rongyot a vége alá, húz-
za ki az olajszintmérő pálcát, és nézze meg az olajszintet a pálca
végén.
Alacsony
Normál
Magas szint
Az olajszintmérő pálca alakja a gépjár-
mű vagy a motor típusától függően vál-
tozó.
6
Törölje meg a nívópálcát és he-
lyezze be újra.
nA motorolaj típusának ellenőr-
zése és a szükséges eszközök
előkészítése
Ellenőrizze a motorolaj típusát, és
készítse elő a szükséges eszközö-
ket.
 Motorolaj kiválasztása
445. o.
 Olajmennyiség (Alacsony 
Tele) 1,5 L (1,6 q t., 1,3 Imp. qt.)
 Tétel
Tiszta tölcsér
nMotorolaj betöltése
Ha az olajszint az alacsony jel alatt
vagy ahhoz közel van, töltsön hoz-
zá ugyanolyan típu sú motorolajat,
amilyen a motorban van.
Motorolaj ellenőrzése és fel-
töltése

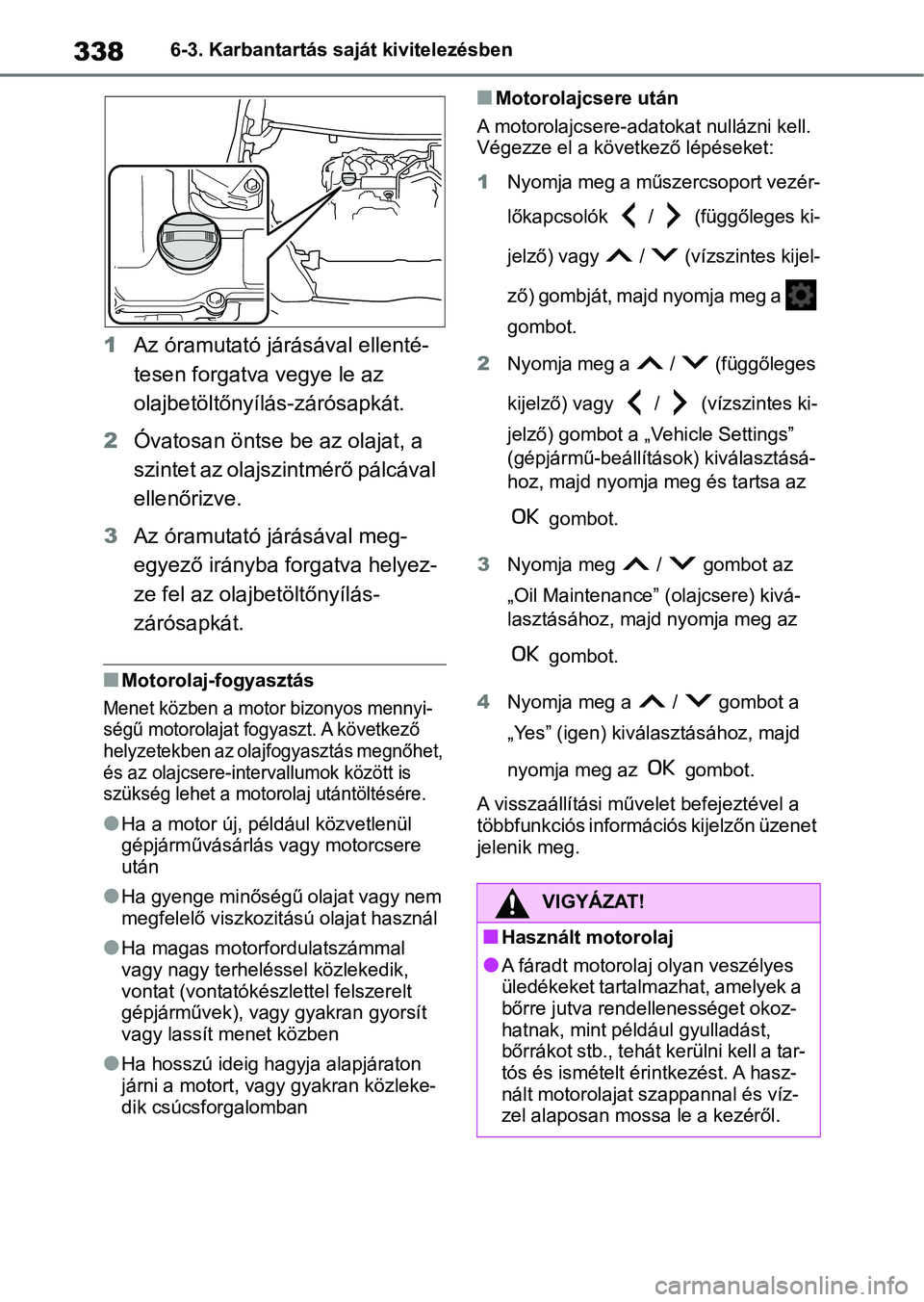

3386-3. Karbantartás saját kivitelezésben
1Az óramutató járásával ellenté-
tesen forgatva vegye le az
olajbetöltőnyílás-zárósapkát.
2 Óvatosan öntse be az olajat, a
szintet az olajszintmérő pálcával
ellenőrizve.
3 Az óramutató járásával meg-
egyező irányba forgatva helyez-
ze fel az olajbetöltőnyílás-
zárósapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos mennyi-
ségű motorolajat fogyaszt. A következő
helyzetekben az olajfogyasztás megnőhet,
és az olajcsere-intervallumok között is
szükség lehet a motorolaj utántöltésére.
lHa a motor új, például közvetlenül
gépjárművásárlás vagy motorcsere
után
lHa gyenge minőségű olajat vagy nem
megfelelő viszkozitá sú olajat használ
lHa magas motorfordulatszámmal
vagy nagy terheléssel közlekedik,
vontat (vontatókészl ettel felszerelt
gépjárművek), vagy gyakran gyorsít
vagy lassít menet közben
lHa hosszú ideig h agyja alapjáraton
járni a motort, vagy gyakran közleke-
dik csúcsforgalomban
nMotorolajcsere után
A motorolajcsere-adatokat nullázni kell.
Végezze el a következő lépéseket:
1 Nyomja meg a műszercsoport vezér-
lőkapcsolók / (függőleges ki-
jelző) vagy / (vízszintes kijel-
ző) gombját, majd nyomja meg a
gombot.
2 Nyomja meg a / (függőleges
kijelző) vagy / (vízszintes ki-
jelző) gombot a „V ehicle Settings”
(gépjármű-beállítások) kiválasztásá-
hoz, majd nyomja meg és tartsa az
gombot.
3 Nyomja meg / gombot az
„Oil Maintenance” (olajcsere) kivá-
lasztásához, majd nyomja meg az
gombot.
4 Nyomja meg a / gombot a
„Yes” (igen) kiválasztásához, majd
nyomja meg az gombot.
A visszaállítási művelet befejeztével a
többfunkciós információs kijelzőn üzenet
jelenik meg.
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes
üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okoz-
hatnak, mint például gyulladást,
bőrrákot stb., tehát kerülni kell a tar-
tós és ismételt érintkezést. A hasz-
nált motorolajat szappannal és víz-
zel alaposan mossa le a kezéről.

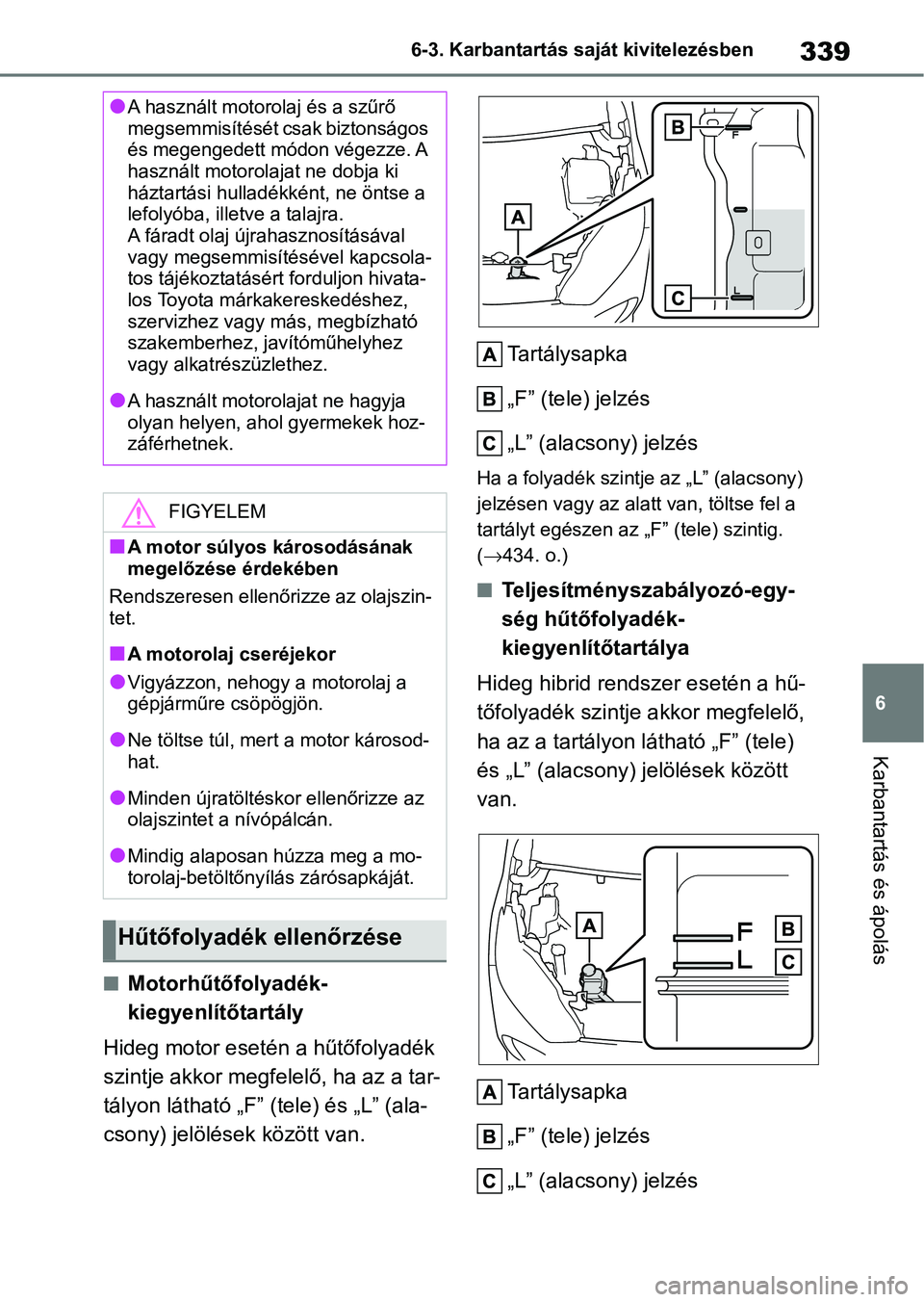

339
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nMotorhűtőfolyadék-
kiegyenlítőtartály
Hideg motor esetén a hűtőfolyadék
szintje akkor megfelelő, ha az a tar-
tályon látható „F” (tele) és „L” (ala-
csony) jelölések között van. Tartálysapka
„F” (tele) jelzés
„L” (alacsony) jelzés
Ha a folyadék szintje az „L” (alacsony)
jelzésen vagy az alatt van, töltse fel a
tartályt egészen az „F” (tele) szintig.
(
434. o.)
nTeljesítményszabályozó-egy-
ség hűtőfolyadék-
kiegyenlítőtartálya
Hideg hibrid rendszer esetén a hű-
tőfolyadék szintje akkor megfelelő,
ha az a tartályon látható „F” (tele)
és „L” (alacsony) jelölések között
van.
Tartálysapka
„F” (tele) jelzés
„L” (alacsony) jelzés
lA használt motoro laj és a szűrő
megsemmisítését csak biztonságos
és megengedett módon végezze. A
használt motorolajat ne dobja ki
háztartási hulladékként, ne öntse a
lefolyóba, illetve a talajra.
A fáradt olaj újr ahasznosításával
vagy megsemmisítésével kapcsola-
tos tájékoztatásért forduljon hivata-
los Toyota márkakereskedéshez,
szervizhez vagy más, megbízható
szakemberhez, javítóműhelyhez
vagy alkatrészüzlethez.
lA használt motorolajat ne hagyja
olyan helyen, ahol gyermekek hoz-
záférhetnek.
FIGYELEM
nA motor súlyos károsodásának
megelőzése érdekében
Rendszeresen ellenőrizze az olajszin-
tet.
nA motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a
gépjárműre csöpögjön.
lNe töltse túl, mert a motor károsod-
hat.
lMinden újratöltéskor ellenőrizze az
olajszintet a nívópálcán.
lMindig alaposan húzza meg a mo-
torolaj-betöltőnyílás zárósapkáját.
Hűtőfolyadék ellenőrzése

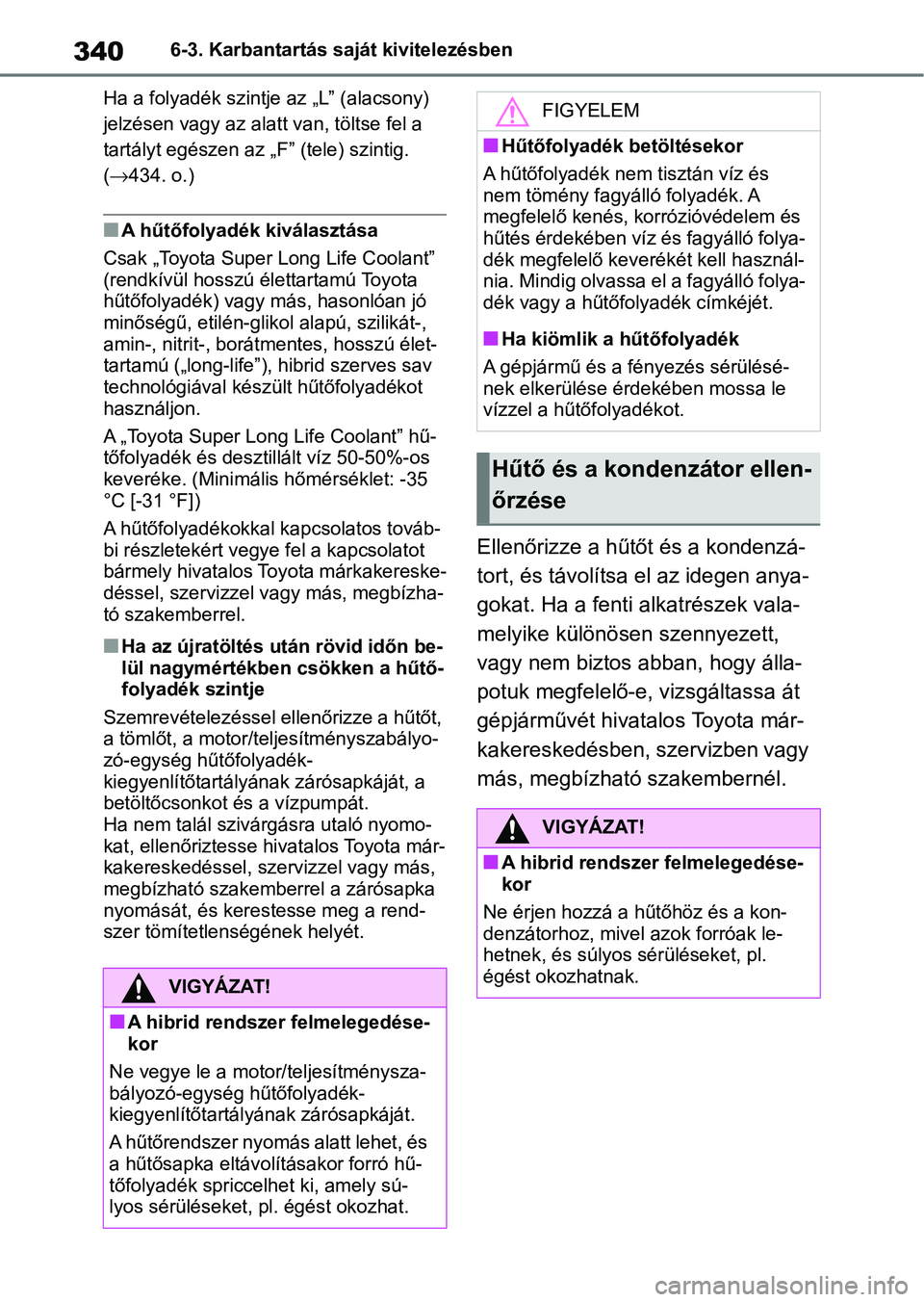

3406-3. Karbantartás saját kivitelezésben
Ha a folyadék szintje az „L” (alacsony)
jelzésen vagy az alatt van, töltse fel a
tartályt egészen az „ F” (tele) szintig.
(434. o.)
nA hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant”
(rendkívül hosszú élettartamú Toyota
hűtőfolyadék) vagy más, hasonlóan jó
minőségű, etilén-glikol alapú, szilikát-,
amin-, nitrit-, borátmentes, hosszú élet-
tartamú („long-life”), hibrid szerves sav
technológiával készült hűtőfolyadékot
használjon.
A „Toyota Super Lon g Life Coolant” hű-
tőfolyadék és desztillált víz 50-50%-os
keveréke. (Minimális hőmérséklet: -35
°C [-31 °F])
A hűtőfolyadékokkal kapcsolatos továb-
bi részletekért vegye fel a kapcsolatot
bármely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbízha-
tó szakemberrel.
nHa az újratöltés után rövid időn be-
lül nagymértékben csökken a hűtő-
folyadék szintje
Szemrevételezéssel e llenőrizze a hűtőt,
a tömlőt, a m otor/teljesítményszabályo-
zó-egység hűtőfolyadék-
kiegyenlítőtartályának zárósapkáját, a
betöltőcsonkot és a vízpumpát.
Ha nem talál szivárgásra utaló nyomo-
kat, ellenőriztesse hivatalos Toyota már-
kakereskedéssel, sze rvizzel vagy más,
megbízható szakemberrel a zárósapka
nyomását, és kerestesse meg a rend-
szer tömítetlenségének helyét.
Ellenőrizze a hűtőt és a kondenzá-
tort, és távolítsa el az idegen anya-
gokat. Ha a fenti alkatrészek vala-
melyike különösen szennyezett,
vagy nem biztos abban, hogy álla-
potuk megfelelő-e, vizsgáltassa át
gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél.
VIGYÁZAT!
nA hibrid rendszer felmelegedése-
kor
Ne vegye le a motor /teljesítménysza-
bályozó-egység hűtőfolyadék-
kiegyenlítőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és
a hűtősapka eltávolításakor forró hű-
tőfolyadék spriccelhet ki, amely sú-
lyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és
nem tömény fagyálló folyadék. A
megfelelő kenés, korrózióvédelem és
hűtés érdekében víz és fagyálló folya-
dék megfelelő keve rékét kell használ-
nia. Mindig olvassa el a fagyálló folya-
dék vagy a hűtőfolyadék címkéjét.
nHa kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésé-
nek elkerülése érdekében mossa le
vízzel a hűtőfolyadékot.
Hűtő és a kondenzátor ellen-
őrzése
VIGYÁZAT!
nA hibrid rendszer felmelegedése-
kor
Ne érjen hozzá a hűtőhöz és a kon-
denzátorhoz, mivel azok forróak le-
hetnek, és súlyos sérüléseket, pl.
égést okozhatnak.

341
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Ha a mosófolyadék szintje az „1/2”
jelzésnél van, töltse fel a tartályt.
A 12 V-os akkumulátor a hátsó ülé-
sek jobb oldalsó részében találha-
tó.
1Távolítsa el a csavarokat.
2 Vegye le a rögzítők kapcsait.
Mosófolyadék-tartály feltöl-
tése
VIGYÁZAT!
nA mosófolyadék-tartály feltölté-
sekor
Ne töltse fel a mosó folyadék-tartályt,
ha a hibrid rendszer forró vagy műkö-
désben van, mivel a mosófolyadék al-
koholt tartalmaz, és meggyulladhat,
ha pl. a motorra folyik.
FIGYELEM
nNe használjon az előírt ablakmo-
só-folyadéktól eltérő folyadékot
Az ablakmosó-folyadék helyett ne
használjon szappanos vizet vagy
fagyállót.
A nem megfelelő folyadék miatt csí-
kossá válhat a gép jármű fényezése,
valamint károsodhat a szivattyú,
amelynek következtében előfordulhat,
hogy az ablakmosó-folyadék nem jön
ki a tartályból.
nAz ablakmosó-folyadék hígítása
Ha szükséges, oldja az ablakmosó-
folyadékot vízzel.
Ellenőrizze az ablakmosó-folyadék
palackjának címkéjén feltüntetett, fa-
gyáspontról szóló tájékoztatást.
12 V-os akkumulátor
Helye
12 V-os akkumulátor fedelé-
nek eltávolítása

3426-3. Karbantartás saját kivitelezésben
3Csúsztassa ki a füleket a vája-
tokból.
nFeltöltés előtt
Töltéskor a 12 V-os akkumulátor hidro-
géngázt termel, amely gyúlékony és
robbanékony. Ezért feltöltés előtt köves-
se az alábbi óvintézkedéseket:
lA gépjármű 12 V-os akkumulátorának
feltöltésekor előszö r kösse le a testká-
belt.
lGondoskodjon róla, hogy a töltőkábe-
lek 12 V-os akkumulátorhoz való csat-
lakoztatásakor és le kötésekor a töltő
kapcsolója kikapcsolt állapotban le-
gyen.
nA 12 V-os akkumulátor feltöltése/új-
racsatlakoztatása után (intelligens
nyitási és indítórendszerrel felsze-
relt gépjárművek)
lElőfordulhat, hogy közvetlenül a 12 V-
os akkumulátor újra csatlakoztatása
után az ajtókat nem lehet kinyitni az
intelligens nyitási és indítórendszerrel.
Ebben az esetben a távirányítóval
vagy a mechanikus kulccsal nyithatja
és zárhatja az ajtókat.
lIndítsa be a hibrid r endszert az indító-
gomb ACC módjában. Előfordulhat,
hogy a hibrid rendszer nem indul be,
ha az indítógomb kikapcsolt állapot-
ban van. Mindazonáltal a második kí-
sérlettől kezdve a hibrid rendszer már
rendeltetésszerűen fog működni.
lA gépjármű megjegyzi az indítógomb
módot. Ha a 12 V-os akkumulátort új-
racsatlakoztatják, a gépjármű vissza-
tér a 12 V-os akkumulátor lekötése
előtti indítógomb módhoz. A 12 V-os
akkumulátor lekötése előtt feltétlenül
kapcsolja ki a feszültségellátást. Külö-
nös óvatossággal járjon el a 12 V-os
akkumulátor csatlakoztatásakor, ha az
akkumulátor lemerülése előtti indító-
gomb mód nem ismert.
Ha a rendszer többszöri próbálkozás
után sem indítható el, lépjen kapcsolat-
ba bármely hivatalos Toyota márkake- reskedéssel, szervizzel vagy más, meg-
bízható szakemberrel.
VIGYÁZAT!
nA 12 V-os akkumulátorban talál-
ható vegyi anyagok
A 12 V-os akkumulátor mérgező és
maró hatású kénsavat tartalmaz, illet-
ve gyúlékony és robbanékony hidro-
géngázt termelhet. Ha a 12 V-os ak-
kumulátoron vagy annak közelében
dolgozik, a súlyos vagy halálos bal-
esetek elkerülése érdekében tartsa
be a következő biztonsági óvintézke-
déseket:
lNe érjen szerszámmal a 12 V-os
akkumulátor érintkezőihez, mert
szikrát kelthet.
lNe dohányozzon, és ne használjon
nyílt lángot a 12 V-os akkumulátor
közelében.
lVigyázzon, nehogy az akkumulátor-
sav a szemébe, bőrére vagy a ru-
hájára kerüljön.
lSoha ne nyelje le az elektrolitot, és
ne lélegezze be annak gőzét.
lHasználjon védőszemüveget, ha a
12 V-os akkumulátor közelében dol-
gozik.
lTartsa távol a g yermekeket a 12 V-
os akkumulátortól.
nHol tölthető biztonságosan a 12
V-os akkumulátor?
A 12 V-os akkumulátort mindig nyitott
helyen töltse fel. A 12 V-os akkumulá-
tor töltését ne gar ázsban vagy más,
nem jól szellőző helyiségben végez-
ze.
