119
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők


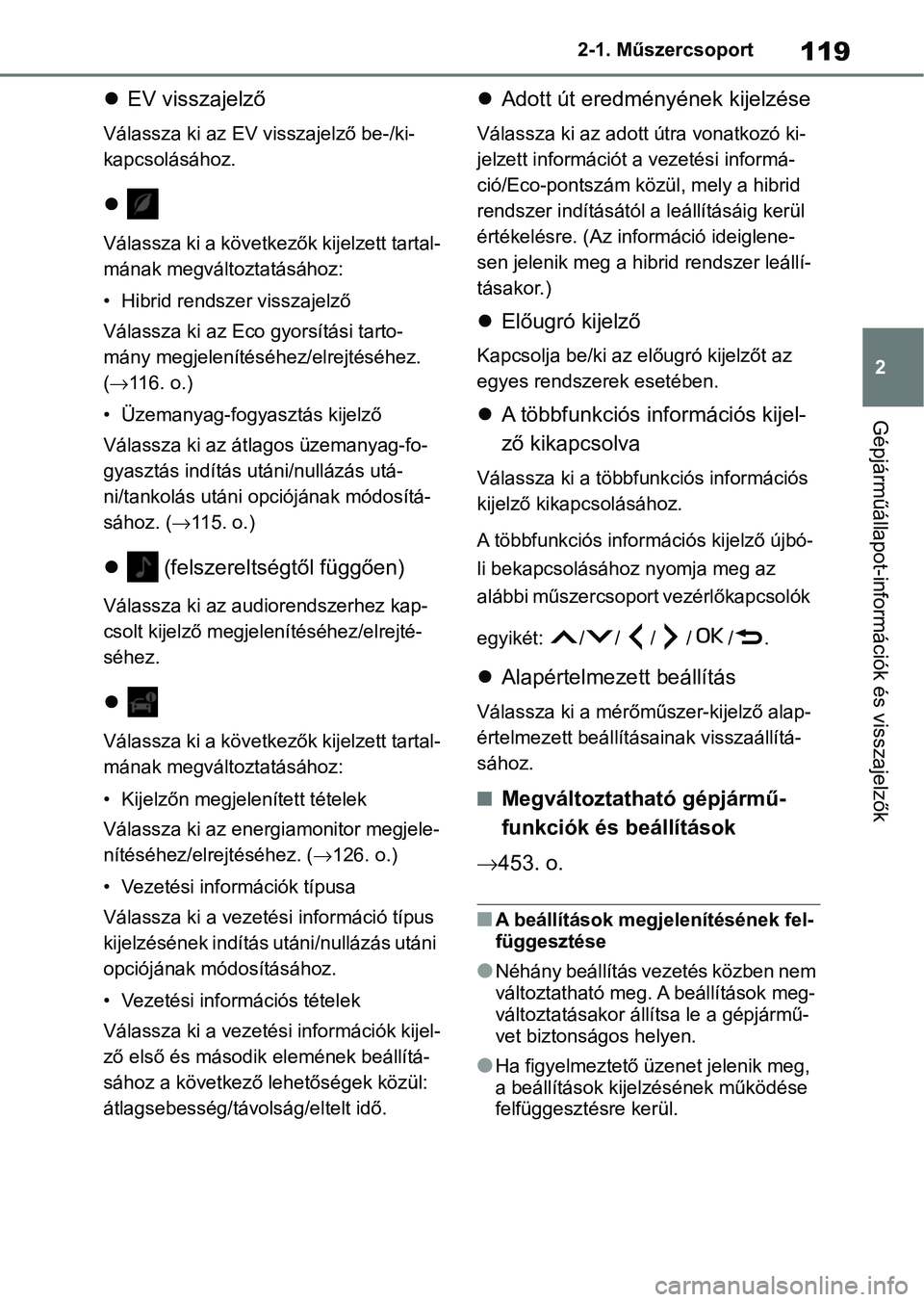

EV visszajelző
Válassza ki az EV visszajelző be-/ki-
kapcsolásához.

Válassza ki a következ ők kijelzett tartal-
mának megváltoztatásához:
• Hibrid rendszer visszajelző
Válassza ki az Eco gyorsítási tarto-
mány megjelenítéséhez/elrejtéséhez.
(116. o.)
• Üzemanyag-fogyasztás kijelző
Válassza ki az átlagos üzemanyag-fo-
gyasztás indítás utáni/nullázás utá-
ni/tankolás utáni opciójának módosítá-
sához. (11 5 . o . )
 (felszereltségtől függően)
Válassza ki az audi orendszerhez kap-
csolt kijelző megjelenítéséhez/elrejté-
séhez.

Válassza ki a következ ők kijelzett tartal-
mának megváltoztatásához:
• Kijelzőn megjelenített tételek
Válassza ki az energi amonitor megjele-
nítéséhez/elrejtéséhez. ( 126. o.)
• Vezetési információk típusa
Válassza ki a vezetési információ típus
kijelzésének indítás utáni/nullázás utáni
opciójának módosításához.
• Vezetési információs tételek
Válassza ki a vezetési információk kijel-
ző első és második elemének beállítá-
sához a következő lehetőségek közül:
átlagsebesség/távolság/eltelt idő.
 Adott út eredményének kijelzése
Válassza ki az adott útra vonatkozó ki-
jelzett információt a vezetési informá-
ció/Eco-pontszám közül, mely a hibrid
rendszer indításától a leállításáig kerül
értékelésre. (Az információ ideiglene-
sen jelenik meg a hibrid rendszer leállí-
tásakor.)
 Előugró kijelző
Kapcsolja be/ki az el őugró kijelzőt az
egyes rendszerek esetében.
 A többfunkciós információs kijel-
ző kikapcsolva
Válassza ki a többfun kciós információs
kijelző kikapcsolásához.
A többfunkciós információs kijelző újbó-
li bekapcsolásához nyomja meg az
alábbi műszercsoport vezérlőkapcsolók
egyikét: //// /.
 Alapértelmezett beállítás
Válassza ki a mérőmű szer-kijelző alap-
értelmezett beállításainak visszaállítá-
sához.
nMegváltoztatható gépjármű-
funkciók és beállítások
 453. o.
nA beállítások megjelenítésének fel-
függesztése
lNéhány beállítás vezetés közben nem
változtatható meg. A beállítások meg-
változtatásakor állí tsa le a gépjármű-
vet biztonságos helyen.
lHa figyelmeztető üz enet jelenik meg,
a beállítások kijelzésének működése
felfüggesztésre kerül.

1202-1. Műszercsoport
VIGYÁZAT!
nA kijelző beállítására vonatkozó
figyelmeztetések
Ha a hibrid rendszer működésben
van bizonyos beállítások kijelzőn tör-
ténő megváltoztatás a alatt, gondos-
kodjon a gépjármű biztonságos he-
lyen történő, jó szellőzést biztosító
parkolásáról. Zárt helyen (pl. garázs-
ban) az egészségre ártalmas szén-
monoxidot (CO) tart almazó kipufogó-
gázok felhalmozódhatnak, és a gép-
járműbe juthatnak. Ez halálhoz, illetve
súlyos egészségkárosodáshoz vezet-
het.
FIGYELEM
nA kijelző beállítása alatt
A 12 V-os akkumulátor lemerülésének
elkerülése érdekében a kijelző jellem-
zőinek beállítása alatt gondoskodjon
a hibrid rendszer működéséről.

121
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők
*: Felszereltségtől függően
A szövegben szereplő illusztráció k csupán példaként szolgálnak, és eltérhetnek a
képernyőn ténylegesen megjelenő képtől.
Vezetéssegítő rendszer állapot (felszereltségtől függően)/navig ációs
rendszerhez kötött kijelző területe (felszereltségtől függően) ( 123. o.)
Sebességváltó-helyzet kijelző/RSA (útjelzés-asszisztens) kijelz ő terüle-
te (felszereltségtől függően) ( 188. o., 253. o.)
Gépjárműsebesség-kijelző
Hibrid rendszer visszajelző/Ford ulatszámmérő/Külső hőmérséklet kijel-
zési területe ( 125. o.)
nA szélvédőre vetített kijelző akkor
működik, ha
Az indítógomb ON módban van.
nA szélvédőre vetített kijelző hasz-
nálatakor
Lehetséges, hogy a szélvédőre vetített
kijelző napszemüvegen, különösen po- larizált lencséjű napszemüvegen át néz-
ve sötétnek tűnik, vagy nehezen látható.
Állítsa be a szélvédőre vetített kijelző
fényerejét, vagy v
egye le a napszem-
üvegét.

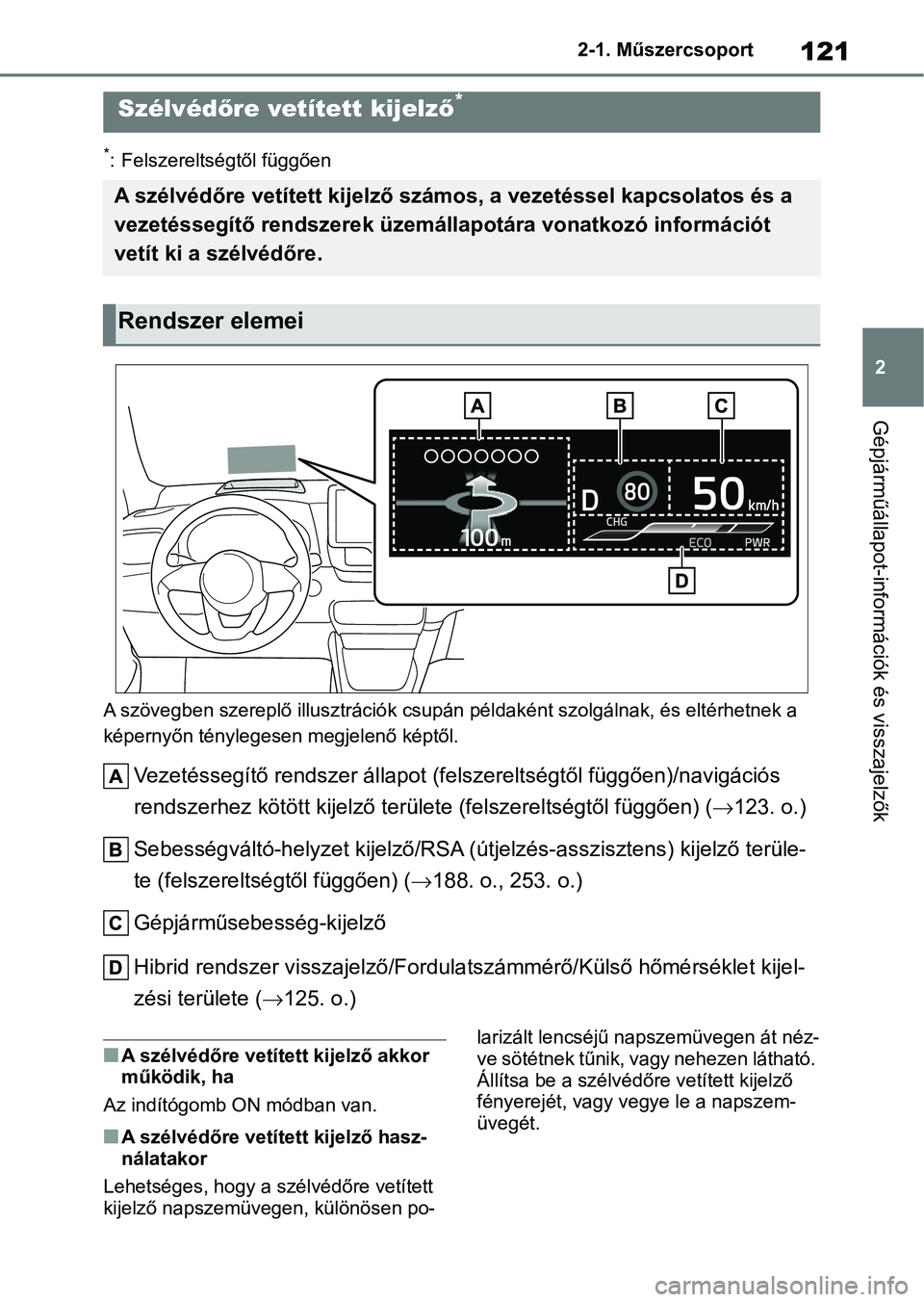

Szélvéd őre vetített kijelz ő*
A szélvédőre vetített kijelző számos, a vezetéssel kapcsolatos és a
vezetéssegítő rendszerek üzemállapotára vonatkozó információt
vetít ki a szélvédőre.
Rendszer elemei

1222-1. Műszercsoport

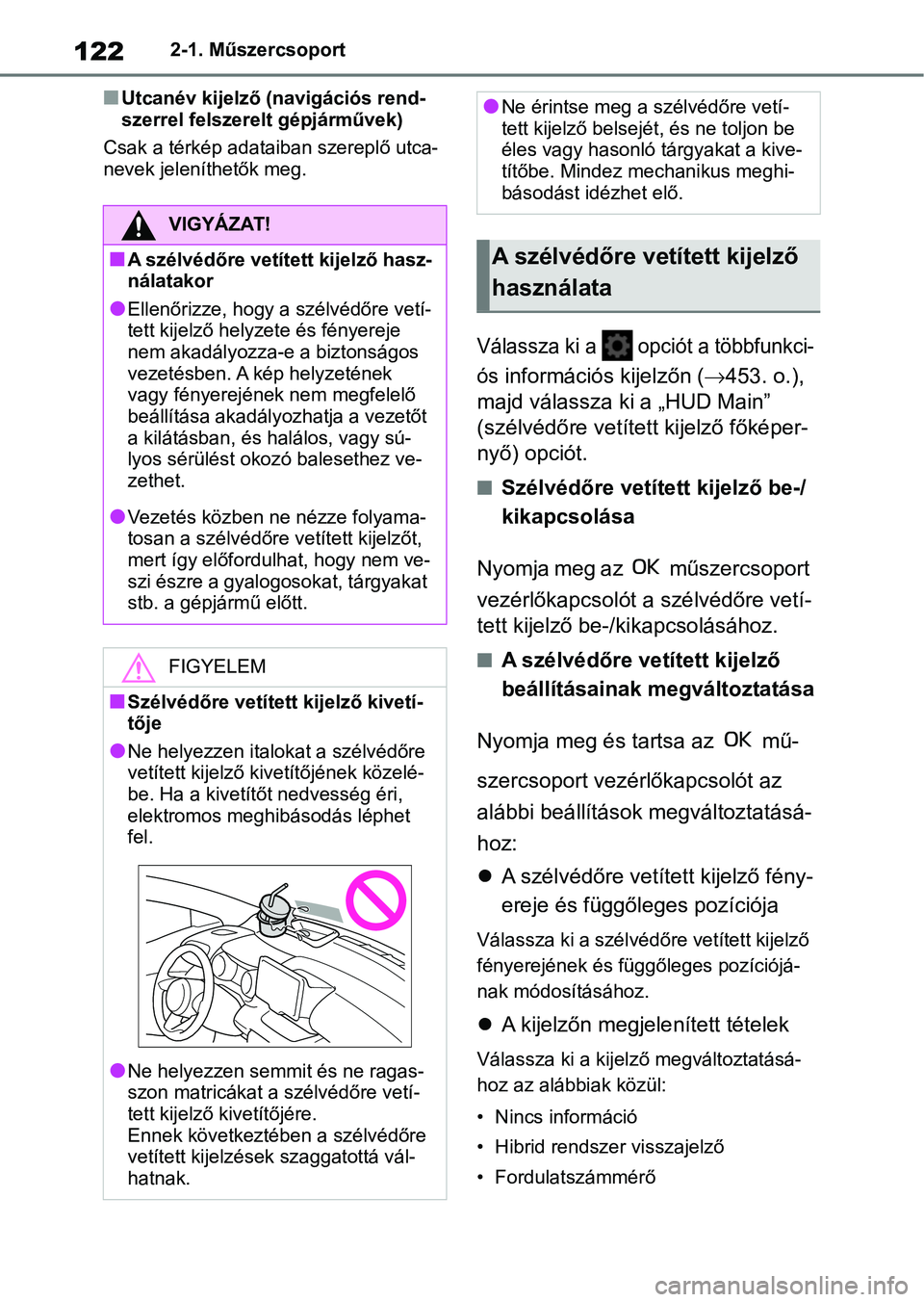

nUtcanév kijelző (navigációs rend-
szerrel felszerelt gépjárművek)
Csak a térkép adataiban szereplő utca-
nevek jeleníthetők meg.
Válassza ki a opciót a többfunkci-
ós
információs kijelzőn ( 453. o.),
majd válassza ki a „HUD Main”
(szélvédőre vetíte tt kijelző főképer-
nyő) opciót.
nSzélvédőre vetített kijelző be-/
kikapcsolása
Nyomja meg az műszercsoport
vezérlőkapcsolót a szélvédőre vetí-
tett kijelző be-/kikapcsolásához.
nA szélvédőre vetített kijelző
beállításainak megváltoztatása
Nyomja meg és tartsa az mű-
szercsoport vezérlőkapcsolót az
alábbi beállítások megváltoztatásá-
hoz:
 A szélvédőre vetített kijelző fény-
ereje és függőleges pozíciója
Válassza ki a szélvédőre vetített kijelző
fényerejének és függőleges pozíciójá-
nak módosításához.
A kijelzőn megjelenített tételek
Válassza ki a kijelz ő megváltoztatásá-
hoz az alábbiak közül:
• Nincs információ
• Hibrid rendszer visszajelző
• Fordulatszámmérő
VIGYÁZAT!
nA szélvédőre vetített kijelző hasz-
nálatakor
lEllenőrizze, hogy a szélvédőre vetí-
tett kijelző helyze te és fényereje
nem akadályozza-e a biztonságos
vezetésben. A kép helyzetének
vagy fényerejének nem megfelelő
beállítása akadályozhatja a vezetőt
a kilátásban, és halálos, vagy sú-
lyos sérülést okozó balesethez ve-
zethet.
lVezetés közben ne nézze folyama-
tosan a szélvédőre vetített kijelzőt,
mert így előfordulhat, hogy nem ve-
szi észre a gyalogosokat, tárgyakat
stb. a gépjármű előtt.
FIGYELEM
nSzélvédőre vetített kijelző kivetí-
tője
lNe helyezzen italokat a szélvédőre
vetített kijelző kivetítőjének közelé-
be. Ha a kivetítőt nedvesség éri,
elektromos meghibásodás léphet
fel.
lNe helyezzen sem mit és ne ragas-
szon matricákat a szélvédőre vetí-
tett kijelző kivetítőjére.
Ennek következtében a szélvédőre
vetített kijelzések szaggatottá vál-
hatnak.
lNe érintse meg a szélvédőre vetí-
tett kijelző belsejét, és ne toljon be
éles vagy hasonló tárgyakat a kive-
títőbe. Mindez mechanikus meghi-
básodást idézhet elő.
A szélvédőre vetített kijelző
használata

123
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők

Válassza ki a következő tételek
be-/kikapcsolásához:
• Útvonalvezetés az úti célig (felsze-
reltségtől függően)
• Vezetéssegítő rendszer információk (felszereltségtől függően)
• Iránytű (szélvédőre vetített kijelző) (felszereltségtől függően)
• Audiorendszer működési állapota (felszereltségtől függően)
 Kijelző dőlésszöge
Válassza ki a szélvédőr e vetített kijelző
dőlésszögének módosításához.
nSzélvédőre vetített kijelző be-/ki-
kapcsolása
Ha a szélvédőre vetített kijelző ki van
kapcsolva, az kikapcsolt állapotban is
marad akkor is, ha kikapcsolja, majd
újra ON módba kapcsolja az indítógom-
bot.
nKijelző fényereje
A szélvédőre vetített kijelző fényereje
megváltoztatható a többfunkciós infor-
mációs kijelző menüjében. Automa-
tikusan alkalmazkodi k a környezet fény-
viszonyaihoz.
nVezetéssegítő rendszer álla-
potkijelző
Megjeleníti a következő rendszerek
működési állapotát:
 Teljes sebességtartományban
működő, radarvezérlésű, adaptív
tempomat (felszereltségtől füg-
gően) ( 238. o.)

LTA (sávkövető asszisztens) (fel-
szereltségtől függően) (
228. o.)
A szélvédőre vetített kijelző tartalmának
részletei eltérhetnek a többfunkciós in-
formációs kijelzőn megjelenített tarta-
lom részleteitől. További részletekért te-
kintse át az eg yes rendszerek leírásait.
nNavigációs rendszerhez kö-
tött kijelző területe (felszerelt-
ségtől függően)
A következő, navigációs rendszer-
hez kötött tételeke t jeleníti meg:
 Utcanév
 Útvonalvezetés a z úti célig (fel-
szereltségtől függően)
 Iránytű (menetirány fent kijelzés)
VIGYÁZAT!
nA szélvédőre vetített kijelző beál-
lításainak módosításával kapcso-
latos figyelmeztetések
Ha a hibrid rendszer működésben
van bizonyos beállítások kijelzőn tör-
ténő megváltoztatás a alatt, gondos-
kodjon a gépjármű biztonságos he-
lyen történő, jó szellőzést biztosító
parkolásáról. Zárt helyen (pl. garázs-
ban) az egészségre ártalmas szén-
monoxidot (CO) tart almazó kipufogó-
gázok felhalmozódhatnak, és a gép-
járműbe juthatnak. Ez halálhoz, illetve
súlyos egészségkárosodáshoz vezet-
het.
FIGYELEM
nA szélvédőre vetített kijelző beál-
lításainak módosításakor
A 12 V-os akkumulátor lemerülésének
elkerülése érdekében a szélvédőre
vetített kijelző beállításainak módosí-
tásakor gondoskodjon a hibrid rend-
szer működéséről.
Vezetéssegítő rendszer álla-
pot-/navigációs rendszer-
hez kapcsolt kijelzési terület

1242-1. Műszercsoport
Szükség esetén az alábbi rendsze-
rekhez tartozó előugró kijelzők jele-
níthetők meg:
nVezetéssegítő rendszerek
Figyelmeztetéseket/javaslatokat/ta-
nácsokat vagy az adott rendszer
üzemállapotát jeleníti meg.
 PCS (ütközés előtti rendszer)
(felszereltségtől függően)
( 217. o.)

LTA (sávkövető asszisztens) (fel-
szereltségtől függően) (
228. o.)
 PKSB (parkolássegítő fékezés)
(felszereltségtől függően)
( 276. o.)
 Fék-felülbírálási rendszer
( 166. o.)
 Vezetés-indítás szabályozás
( 171. o.)
A szélvédőre vetített kijelző tartalmának
részletei eltérhetne k a többfunkciós in-
formációs kijelzőn megjelenített tarta-
lom részleteitől. További részletekért te-
kintse át az egyes r endszerek leírásait.
n Ikon
Akkor jelenik meg, ha a többfunkci-
ós információs kije lzőn figyelmezte-
tő üzenet jelenik meg. ( 401. o.)
nFigyelmeztető üzenet
Bizonyos figyelmeztető üzenetek
adott helyzetekben szükség ese-
tén megjelennek.
A szélvédőre vetített kijelző tartalmának
részletei eltérhetne k a többfunkciós in- formációs kijelzőn megjelenített tarta-
lom részleteitől.
nAudiorendszer működési álla-
pota (felszereltségtől függően)
Akkor jelenik meg, ha egy kor-
mányba épített audiorendszer-táv-
vezérlő gombot megnyomtak.
nKihangosító rendszer állapota
(felszereltségtől függően)
Akkor jelenik meg, ha a kihangosító
rendszer be van kapcsolva.
nHa megjelenik egy előugró kijelző
Ha egy előugró kijelző megjelenik, a je-
lenleg megjelenített kijelző eltűnik. Ilyen-
kor a kijelző az előugró kijelzés eltűnése
után jelenik meg.
nHibrid rendszer visszajelző
Töltési tartomány
Hibridenergia-takarékos tarto-
mány
Energiatakarékos tartomány
Nagyteljesítményű tartomány
Előugró kijelző
Hibrid rendszer visszajelző/
Fordulatszámmérő/Külsőhő-
mérséklet-kijelző

125
2
2-1. Műszercsoport
Gépjárműállapot-információk és visszajelzők
A megjelenített tartalom megegyezik a
többfunkciós információs kijelzőn meg-
jelenítettel (Hibri
d rendszer visszajel-
ző). A részletekért lásd: 98. o., 103. o.
nFordulatszámmérő
A motorfordulatszámot jeleníti meg
percenkénti fordulat formában.
nKülsőhőmérséklet-kijelző
Akkor kerül kijelzés re, ha az indító-
gomb ON módban van, vagy ha az
alacsony külső hőmérséklet vissza-
jelző villog.
nKülsőhőmérséklet-kijelző
lAmikor a külső hőmérséklet 3 °C
(37 °F) vagy alacsonyabb, az ala-
csony külső hőmérséklet visszajelző
kb. 10 másodpercig villog, majd az
alacsony külső hőmérséklet kijelző ki-
kapcsol. Ebben az esetben a kijelző
akkor jelenik meg újra, ha a külső hő-
mérséklet kb. 5 °C (41 °F) vagy maga-
sabb értékre melegszik.
lA következő helyzetekben előfordul-
hat, hogy a megfel elő külső hőmér-
séklet nem jelenik meg a kijelzőn,
vagy a kijelzőnek a szokásosnál több
időre van szüksége a váltáshoz:
• Álló helyzetben vagy alacsony sebes-
ségű haladásnál ( 25 km/h (16 mph)
alatt)
• Ha hirtelen megváltozik a külső hő-
mérséklet (garázsb a, alagútba való
behajtásnál/onnan történő kihajtásnál
stb.)
lHa „--” vagy „E” jelenik meg a kijelzőn,
lehetséges, hogy a rendszer meghi-
básodott. Ellenőriztesse a gépjármű-
vet hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbíz-
ható szakemberrel.
*: Felszereltségtől függően
Többfunkciós információs kijelző
„MENU” gomb
Multimédia-rendszer képernyője
Műszercsoport-v ezérlőkapcso-
lók
Energiamonitor/fogyasz-
tás képernyő*
A hibrid rendszer állapotát a
többfunkciós információs ki-
jelzőn és a multimédia-rend-
szer kijelzőn ellenőrizheti.

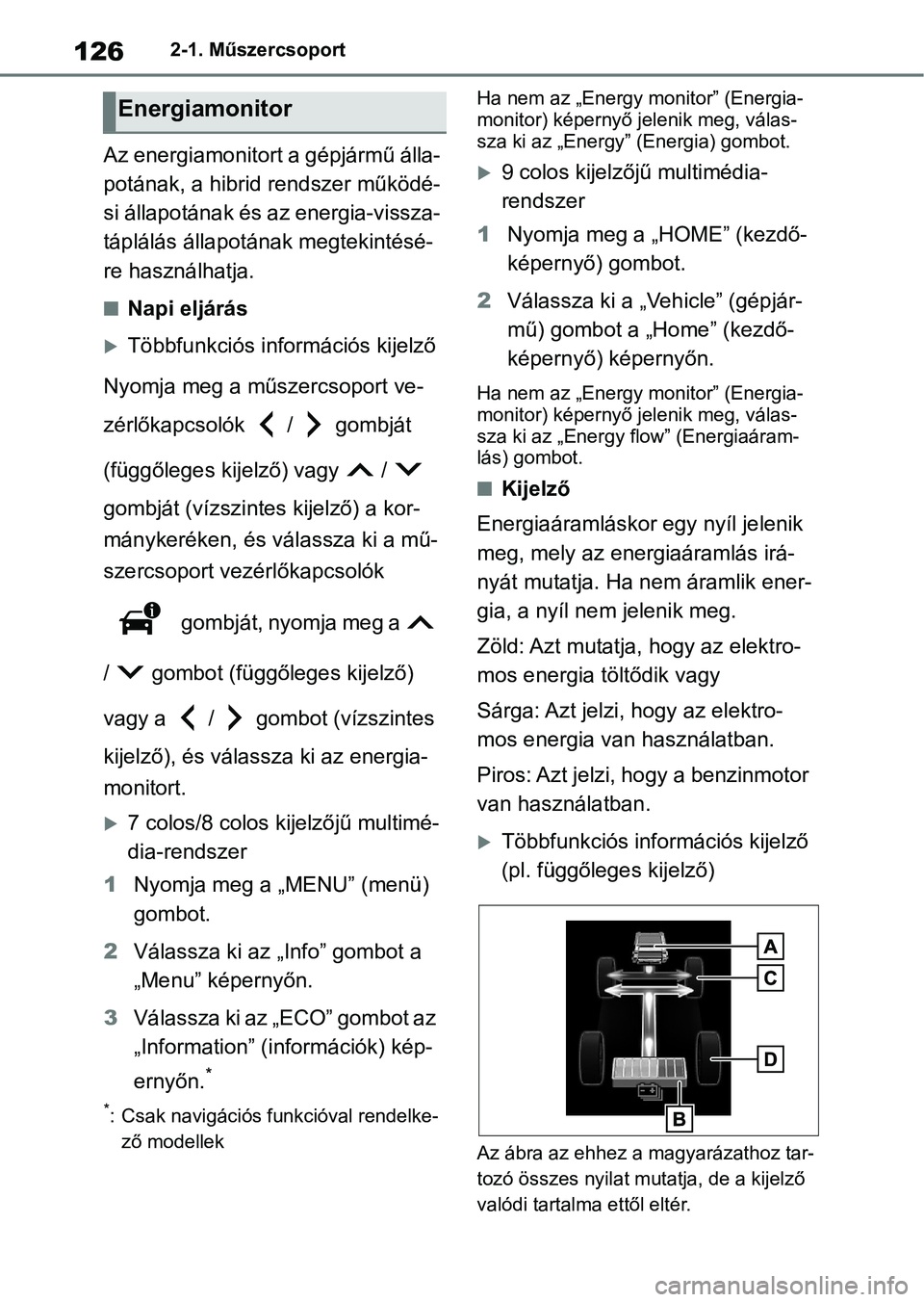

A rendszer elemei

1262-1. Műszercsoport
Az energiamonitort a gépjármű álla-
potának, a hibrid rendszer működé-
si állapotának és az energia-vissza-
táplálás állapotának megtekintésé-
re használhatja.
nNapi eljárás
Többfunkciós információs kijelző
Nyomja meg a műszercsoport ve-
zérlőkapcsolók / gombját
(függőleges kijelző) vagy /
gombját (vízszintes kijelző) a kor-
mánykeréken, és válassza ki a mű-
szercsoport vezérlőkapcsolók
gombját, nyomja meg a
/ gombot (függőleges kijelző)
vagy a / gombot (vízszintes
kijelző), és válassza ki az energia-
monitort.
7 colos/8 colos kijelzőjű multimé-
dia-rendszer
1 Nyomja meg a „MENU” (menü)
gombot.
2 Válassza ki az „Info” gombot a
„Menu” képernyőn.
3 Válassza ki az „ECO” gombot az
„Information” (információk) kép-
ernyőn.
*
*: Csak navigációs funkcióval rendelke-
ző modellek Ha nem az „Energy monitor” (Energia-
monitor) képernyő jelenik meg, válas-
sza ki az „Energy” (Energia) gombot.
9 colos kijelzőjű multimédia-
rendszer
1 Nyomja meg a „HOME” (kezdő-
képernyő) gombot.
2 Válassza ki a „Vehicle” (gépjár-
mű) gombot a „Home” (kezdő-
képernyő) képernyőn.
Ha nem az „Energy monitor” (Energia-
monitor) képernyő jelenik meg, válas-
sza ki az „Energy flow” (Energiaáram-
lás) gombot.
nKijelző
Energiaáramláskor egy nyíl jelenik
meg, mely az energiaáramlás irá-
nyát mutatja. Ha nem áramlik ener-
gia, a nyíl nem jelenik meg.
Zöld: Azt mutatja , hogy az elektro-
mos energia töltődik vagy
Sárga: Azt jelzi, hogy az elektro-
mos energia van használatban.
Piros: Azt jelzi, hogy a benzinmotor
van használatban.
Többfunkciós információs kijelző
(pl. függőleges kijelző)
Az ábra az ehhez a magyarázathoz tar-
tozó összes nyilat muta tja, de a kijelző
valódi tartalma ettől eltér.
Energiamonitor
