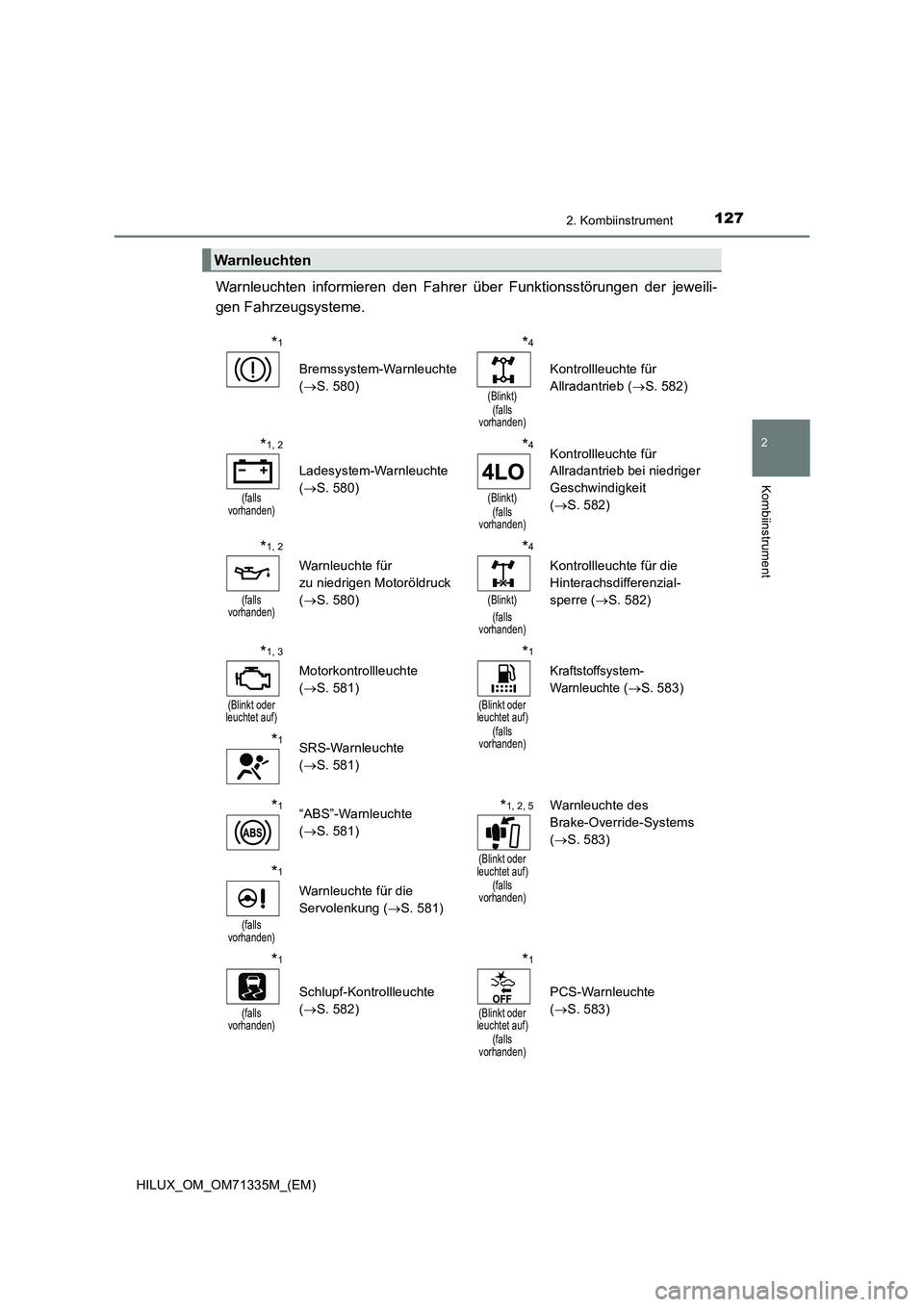

2022 TOYOTA HILUX Betriebsanleitungen (in German)

1272. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweili-
gen Fahrzeugsysteme.
Warnleuchten
*1
Bremssystem-Warnleuchte
( S. 580)
*4
(Blinkt) (falls vorhanden)
Kontrollleuchte für
Allradantrieb ( S. 582)
*1, 2
(falls vorhanden)
Ladesystem-Warnleuchte
( S. 580)
*4
(Blinkt) (falls vorhanden)
Kontrollleuchte für
Allradantrieb bei niedriger
Geschwindigkeit
( S. 582)
*1, 2
(falls vorhanden)
Warnleuchte für
zu niedrigen Motoröldruck
( S. 580)
*4
(Blinkt)
(falls vorhanden)
Kontrollleuchte für die
Hinterachsdifferenzial-
sperre ( S. 582)
*1, 3
(Blinkt oder leuchtet auf)
Motorkontrollleuchte
( S. 581)
*1
(Blinkt oder leuchtet auf) (falls vorhanden)
Kraftstoffsystem-
Warnleuchte ( S. 583)
*1SRS-Warnleuchte
( S. 581)
*1“ABS”-Warnleuchte
( S. 581)
*1, 2, 5
(Blinkt oder leuchtet auf) (falls vorhanden)
Warnleuchte des
Brake-Override-Systems
( S. 583)
*1
(falls vorhanden)
Warnleuchte für die
Servolenkung ( S. 581)
*1
(falls vorhanden)
Schlupf-Kontrollleuchte
( S. 582)
*1
(Blinkt oder leuchtet auf) (falls vorhanden)
PCS-Warnleuchte
( S. 583)

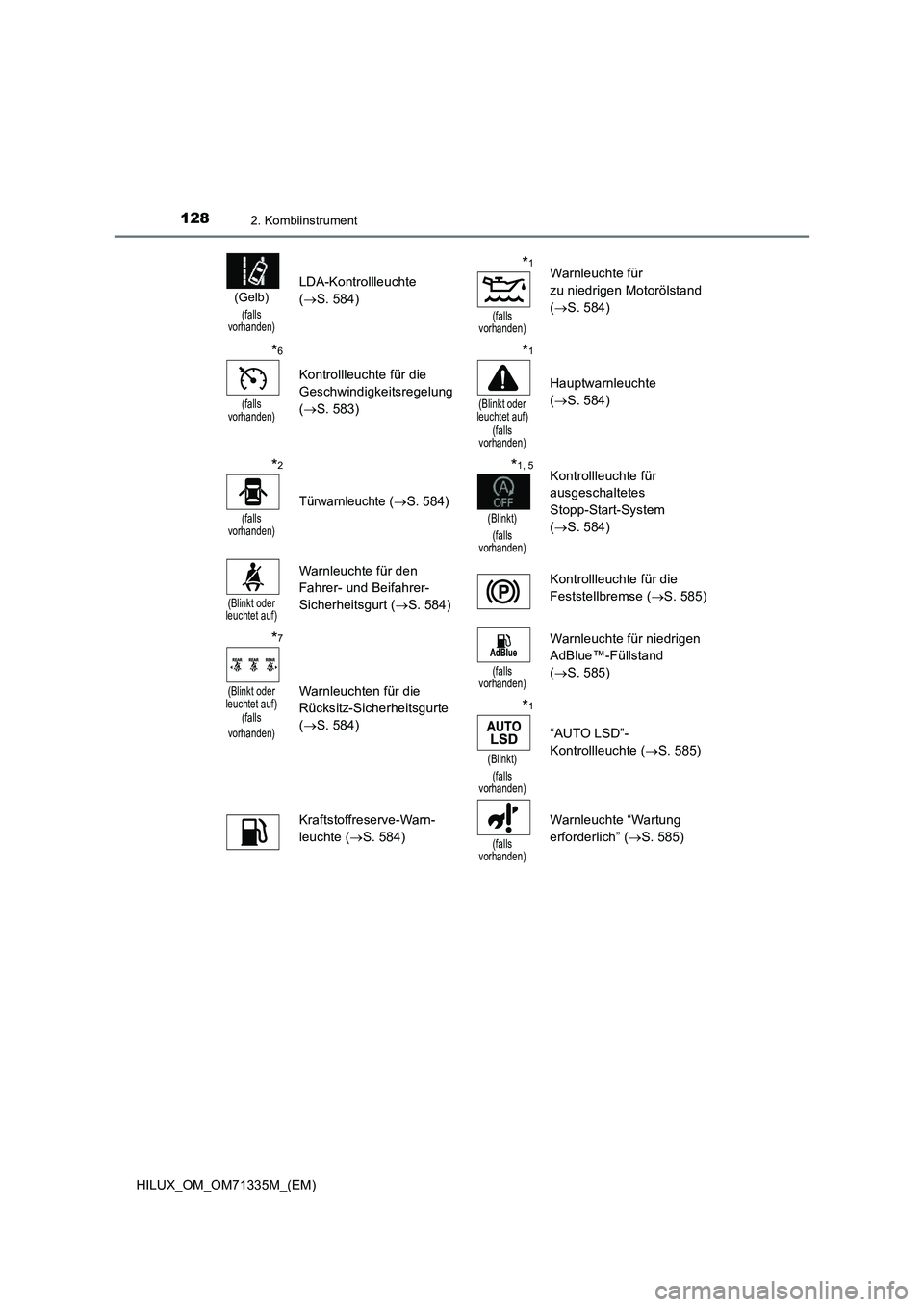

1282. Kombiinstrument
HILUX_OM_OM71335M_(EM)
(Gelb)
(falls
vorhanden)
LDA-Kontrollleuchte
(S. 584)
*1
(falls
vorhanden)
Warnleuchte für
zu niedrigen Motorölstand
(S. 584)
*6
(falls
vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
(S. 583)
*1
(Blinkt oder
leuchtet auf)
(falls
vorhanden)
Hauptwarnleuchte
(S. 584)
*2
(falls
vorhanden)
Türwarnleuchte (S. 584)
*1, 5
(Blinkt)
(falls
vorhanden)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
(S. 584)
(Blinkt oder
leuchtet auf)
Warnleuchte für den
Fahrer- und Beifahrer-
Sicherheitsgurt (S. 584)Kontrollleuchte für die
Feststellbremse (S. 585)
*7
(Blinkt oder
leuchtet auf)
(falls
vorhanden)Warnleuchten für die
Rücksitz-Sicherheitsgurte
(S. 584)
(falls
vorhanden)
Warnleuchte für niedrigen
AdBlue™-Füllstand
(S. 585)
*1
(Blinkt)
(falls
vorhanden)
“AUTO LSD”-
Kontrollleuchte (S. 585)
Kraftstoffreserve-Warn-
leuchte (S. 584)
(falls
vorhanden)
Warnleuchte “Wartung
erforderlich” (S. 585)

1292. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeuge
ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Start
des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht aufleuchtet oder
die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung eines Systems
vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
*2: Fahrzeuge mit Multi-Informationsdisplay: Eine Anzeige wird auf dem Multi-Informa-
tionsdisplay angezeigt.
*3: Die Leuchte leuchtet oder blinkt, um eine Funktionsstörung anzuzeigen.
*4: Die Leuchte blinkt schnell, um eine Funktionsstörung anzuzeigen.
*5: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*6: Die Leuchte leuchtet gelb, um eine Funktionsstörung anzuzeigen. (Fahrzeuge ohne
Multi-Informationsdisplay)
*7: Die Leuchten leuchten auf der Mittelkonsole auf.

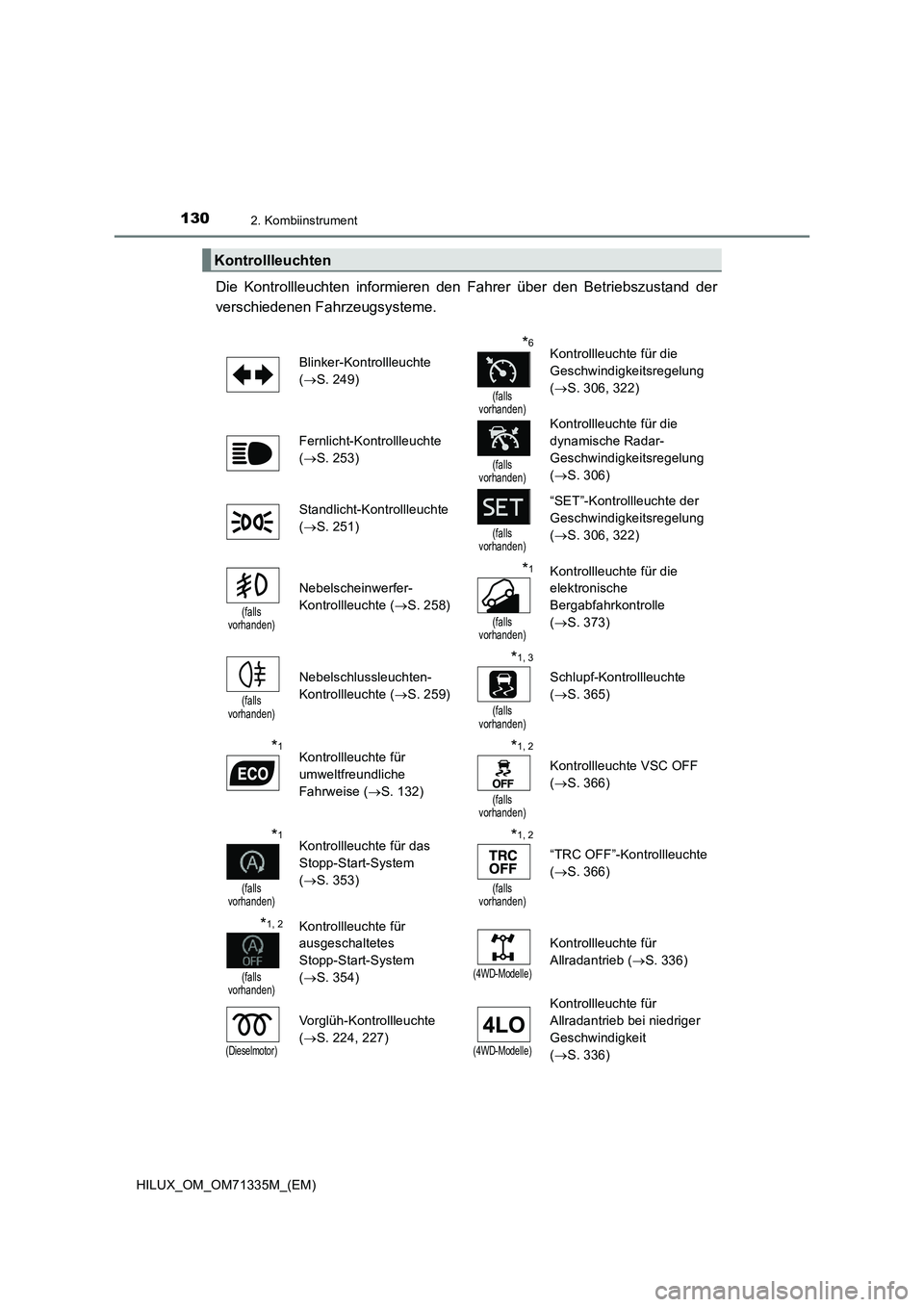

1302. Kombiinstrument
HILUX_OM_OM71335M_(EM)
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( S. 249)
*6
(falls vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
( S. 306, 322)
Fernlicht-Kontrollleuchte
( S. 253)(falls vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
( S. 306)
Standlicht-Kontrollleuchte
( S. 251)(falls vorhanden)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( S. 306, 322)
(falls vorhanden)
Nebelscheinwerfer-
Kontrollleuchte ( S. 258)
*1
(falls vorhanden)
Kontrollleuchte für die
elektronische
Bergabfahrkontrolle
( S. 373)
(falls vorhanden)
Nebelschlussleuchten-
Kontrollleuchte ( S. 259)
*1, 3
(falls vorhanden)
Schlupf-Kontrollleuchte
( S. 365)
*1Kontrollleuchte für
umweltfreundliche
Fahrweise ( S. 132)
*1, 2
(falls vorhanden)
Kontrollleuchte VSC OFF
( S. 366)
*1
(falls vorhanden)
Kontrollleuchte für das
Stopp-Start-System
( S. 353)
*1, 2
(falls vorhanden)
“TRC OFF”-Kontrollleuchte
( S. 366)
*1, 2
(falls vorhanden)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
( S. 354)(4WD-Modelle)
Kontrollleuchte für
Allradantrieb ( S. 336)
(Dieselmotor)
Vorglüh-Kontrollleuchte
( S. 224, 227)(4WD-Modelle)
Kontrollleuchte für
Allradantrieb bei niedriger
Geschwindigkeit
( S. 336)

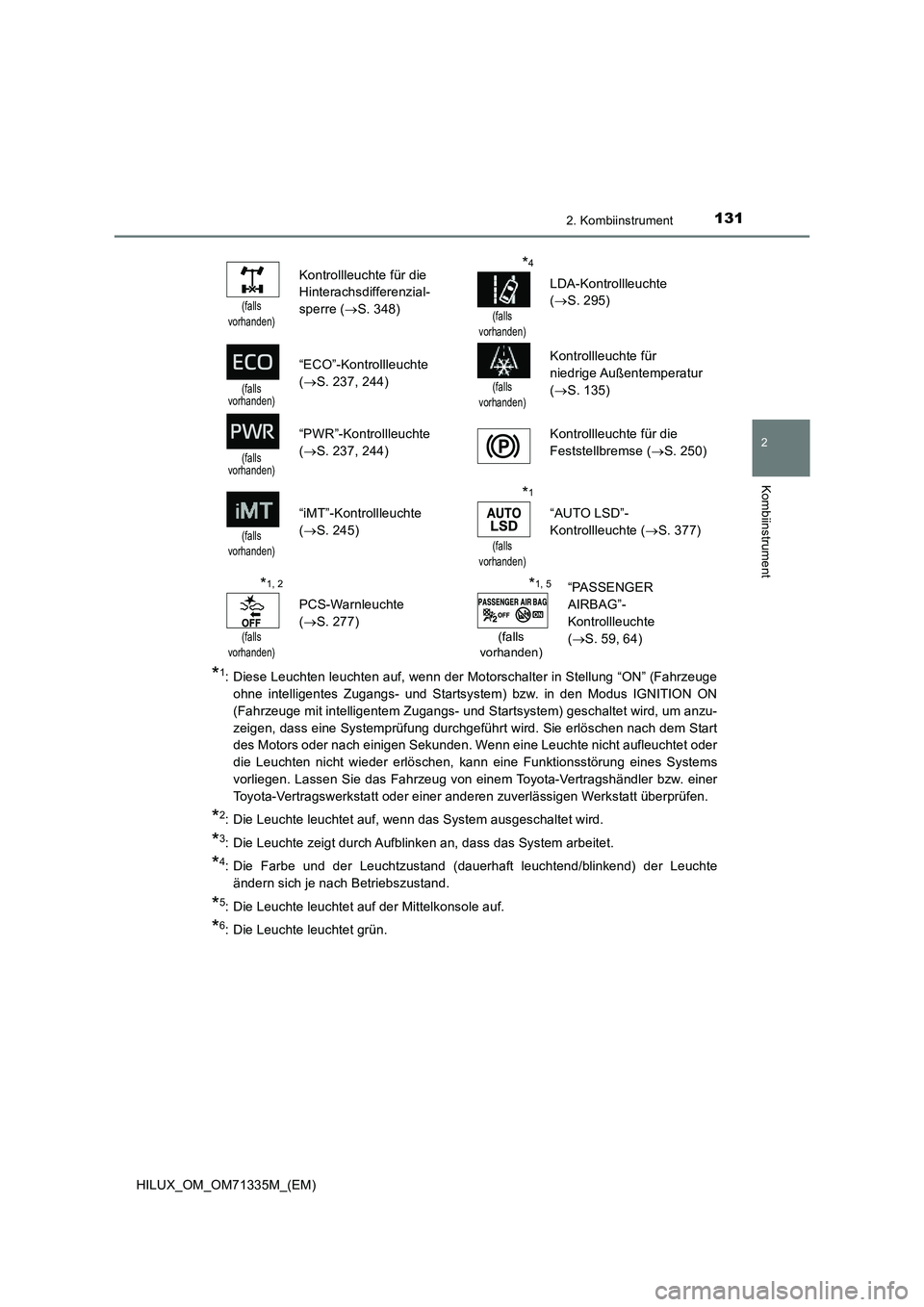

1312. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeuge
ohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Start
des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht aufleuchtet oder
die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung eines Systems
vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
*2: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*3: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*4: Die Farbe und der Leuchtzustand (dauerhaft leuchtend/blinkend) der Leuchte
ändern sich je nach Betriebszustand.
*5: Die Leuchte leuchtet auf der Mittelkonsole auf.
*6: Die Leuchte leuchtet grün.
(falls
vorhanden)
Kontrollleuchte für die
Hinterachsdifferenzial-
sperre ( S. 348)
*4
(falls vorhanden)
LDA-Kontrollleuchte
( S. 295)
(falls vorhanden)
“ECO”-Kontrollleuchte
( S. 237, 244)(falls
vorhanden)
Kontrollleuchte für
niedrige Außentemperatur
( S. 135)
(falls vorhanden)
“PWR”-Kontrollleuchte
( S. 237, 244)
Kontrollleuchte für die
Feststellbremse ( S. 250)
(falls vorhanden)
“iMT”-Kontrollleuchte
( S. 245)
*1
(falls
vorhanden)
“AUTO LSD”-
Kontrollleuchte ( S. 377)
*1, 2
(falls
vorhanden)
PCS-Warnleuchte
( S. 277)
*1, 5
(falls
vorhanden)
“PASSENGER
AIRBAG”-
Kontrollleuchte
( S. 59, 64)

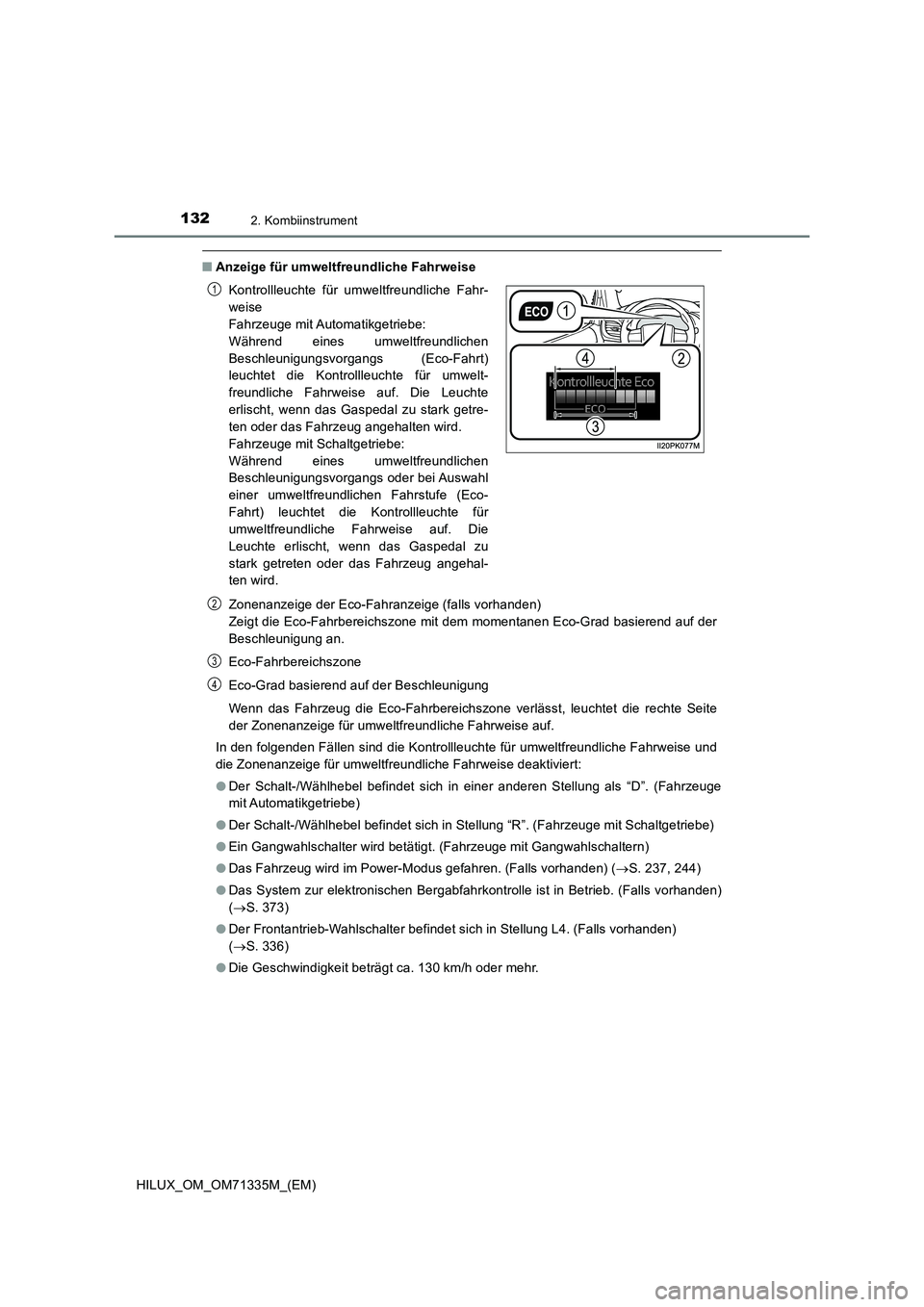

1322. Kombiinstrument
HILUX_OM_OM71335M_(EM)
QAnzeige für umweltfreundliche Fahrweise
Zonenanzeige der Eco-Fahranzeige (falls vorhanden)
Zeigt die Eco-Fahrbereichszone mit dem momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Fahrbereichszone
Eco-Grad basierend auf der Beschleunigung
Wenn das Fahrzeug die Eco-Fahrbereichszone verlässt, leuchtet die rechte Seite
der Zonenanzeige für umweltfreundliche Fahrweise auf.
In den folgenden Fällen sind die Kontrollleuchte für umweltfreundliche Fahrweise und
die Zonenanzeige für umweltfreundliche Fahrweise deaktiviert:
ODer Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”. (Fahrzeuge
mit Automatikgetriebe)
ODer Schalt-/Wählhebel befindet sich in Stellung “R”. (Fahrzeuge mit Schaltgetriebe)
OEin Gangwahlschalter wird betätigt. (Fahrzeuge mit Gangwahlschaltern)
ODas Fahrzeug wird im Power-Modus gefahren. (Falls vorhanden) (S. 237, 244)
ODas System zur elektronischen Bergabfahrkontrolle ist in Betrieb. (Falls vorhanden)
(S. 373)
ODer Frontantrieb-Wahlschalter befindet sich in Stellung L4. (Falls vorhanden)
(S. 336)
ODie Geschwindigkeit beträgt ca. 130 km/h oder mehr. Kontrollleuchte für umweltfreundliche Fahr-
weise
Fahrzeuge mit Automatikgetriebe:
Während eines umweltfreundlichen
Beschleunigungsvorgangs (Eco-Fahrt)
leuchtet die Kontrollleuchte für umwelt-
freundliche Fahrweise auf. Die Leuchte
erlischt, wenn das Gaspedal zu stark getre-
ten oder das Fahrzeug angehalten wird.
Fahrzeuge mit Schaltgetriebe:
Während eines umweltfreundlichen
Beschleunigungsvorgangs oder bei Auswahl
einer umweltfreundlichen Fahrstufe (Eco-
Fahrt) leuchtet die Kontrollleuchte für
umweltfreundliche Fahrweise auf. Die
Leuchte erlischt, wenn das Gaspedal zu
stark getreten oder das Fahrzeug angehal-
ten wird.
1
2
3
4

1332. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
Die Kontrollleuchte für umweltfreundliche Fahrweise kann aktiviert oder deaktiviert
werden.
Fahrzeuge ohne Multi-Informationsdisplay:
Halten Sie die Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tageski-
lometerzähler länger als 2 Sekunden gedrückt, um die Einstellung abzuschließen.
Fahrzeuge mit Multi-Informationsdisplay: S. 662
Halten Sie die Taste zum Umschalten der
Anzeige zwischen Kilometerzähler/Tageskilo-
meterzähler gedrückt, während der Kilometer-
zähler angezeigt wird, um den Bildschirm für
die individuelle Einstellung der Kontrollleuchte
für umweltfreundliche Fahrweise anzuzeigen.
Drücken Sie die Taste zum Umschalten der
Anzeige zwischen Kilometerzähler/Tageskilo-
meterzähler, um die Kontrollleuchte für
umweltfreundliche Fahrweise zu aktivieren
oder zu deaktivieren.
WARNUNG
Q Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Leuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warnleuchte)
beim Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das entspre-
chende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu
tödlichen oder schweren Verletzungen führen kann. Lassen Sie das Fahrzeug in die-
sem Fall sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.

1342. Kombiinstrument
HILUX_OM_OM71335M_(EM)
Anzeigen und Instrumente
Fahrzeuge ohne Multi-Informationsdisplay
Fahrzeuge mit Multi-Informationsdisplay
Die auf dem Tachometer verwendeten Einheiten hängen vom jeweiligen Verkaufs-
gebiet ab und die Positionen der Außentemperatur- und Fahrstufenanzeigen sind
abhängig vom Fahrzeug.
