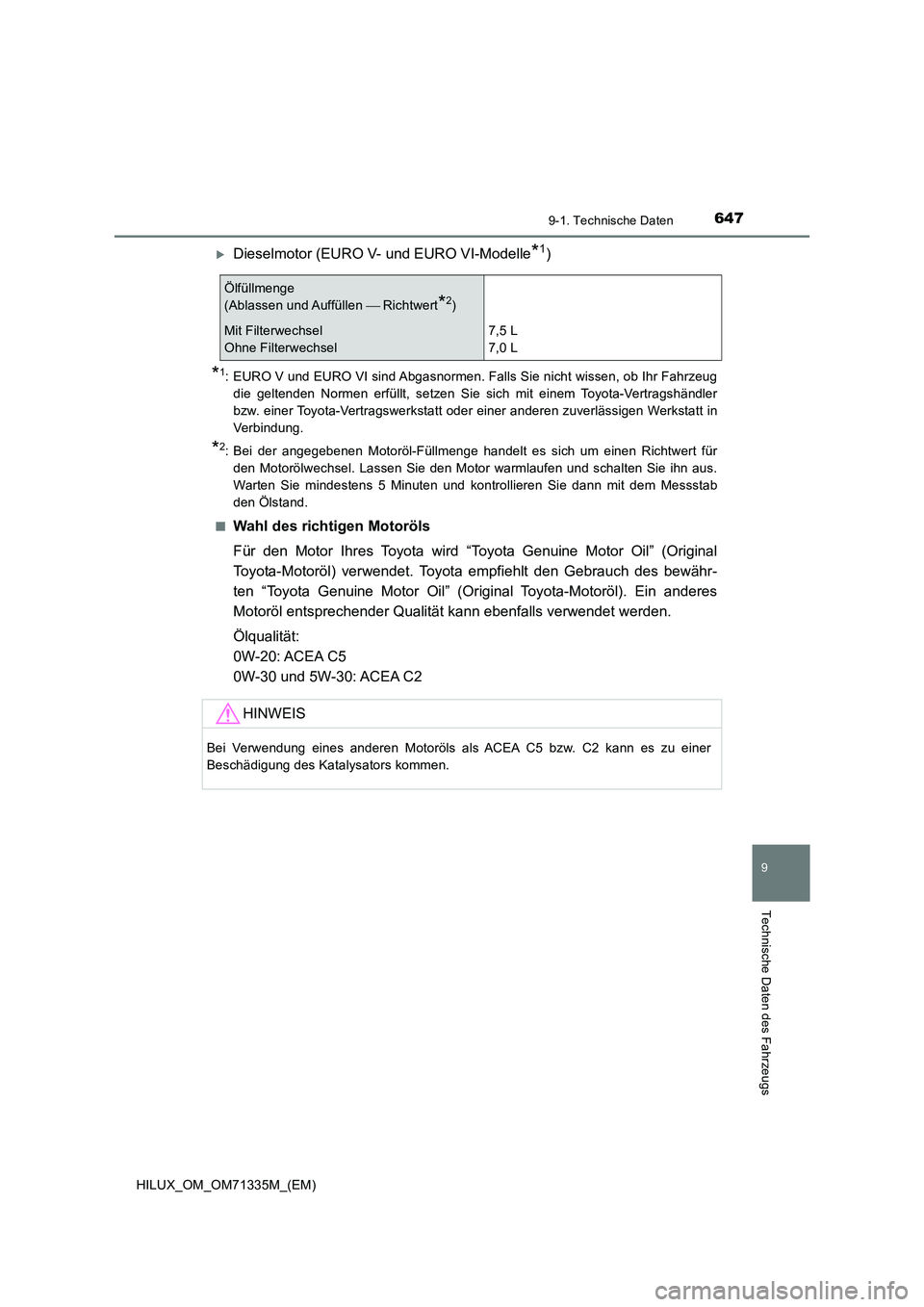

2022 TOYOTA HILUX Betriebsanleitungen (in German)

647
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71335M_(EM)
Dieselmotor (EURO V- und EURO VI-Modelle*1)
*1: EURO V und EURO VI sind Abgasnormen. Falls Sie nicht wissen, ob Ihr Fahrzeug
die geltenden Normen erfüllt, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
*2: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
Q
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20: ACEA C5
0W-30 und 5W-30: ACEA C2
Ölfüllmenge
(Ablassen und Auffüllen Richtwert
*2)
Mit Filterwechsel
Ohne Filterwechsel7,5 L
7,0 L
HINWEIS
Bei Verwendung eines anderen Motoröls als ACEA C5 bzw. C2 kann es zu einer
Beschädigung des Katalysators kommen.

6489-1. Technische Daten
HILUX_OM_OM71335M_(EM)
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit
SAE 0W-20 befüllt. Dies ist die
beste Wahl für niedrigen Kraftstoff-
verbrauch und erleichtert das Star-
ten bei kaltem Wetter.
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise

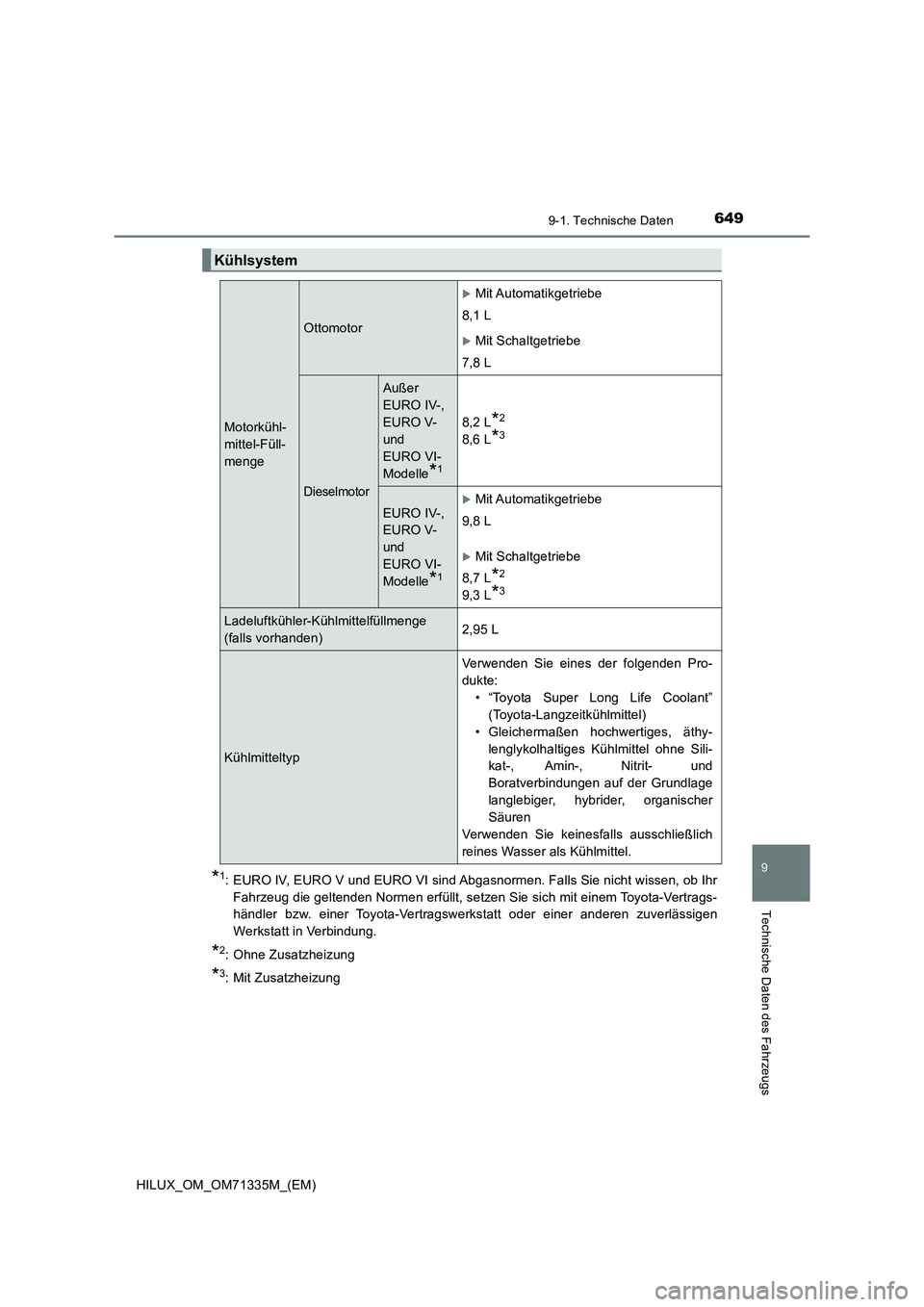

649
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71335M_(EM)
*1: EURO IV, EURO V und EURO VI sind Abgasnormen. Falls Sie nicht wissen, ob Ihr
Fahrzeug die geltenden Normen erfüllt, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
*2: Ohne Zusatzheizung
*3: Mit Zusatzheizung
Kühlsystem
Motorkühl-
mittel-Füll-
menge
Ottomotor
Mit Automatikgetriebe
8,1 L
Mit Schaltgetriebe
7,8 L
Dieselmotor
Außer
EURO IV-,
EURO V-
und
EURO VI-
Modelle
*1
8,2 L*2
8,6 L*3
EURO IV-,
EURO V-
und
EURO VI-
Modelle
*1
Mit Automatikgetriebe
9,8 L
Mit Schaltgetriebe
8,7 L
*2
9,3 L*3
Ladeluftkühler-Kühlmittelfüllmenge
(falls vorhanden)2,95 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Pro-
dukte:
• “Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel)
• Gleichermaßen hochwertiges, äthy-
lenglykolhaltiges Kühlmittel ohne Sili-
kat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage
langlebiger, hybrider, organischer
Säuren
Verwenden Sie keinesfalls ausschließlich
reines Wasser als Kühlmittel.

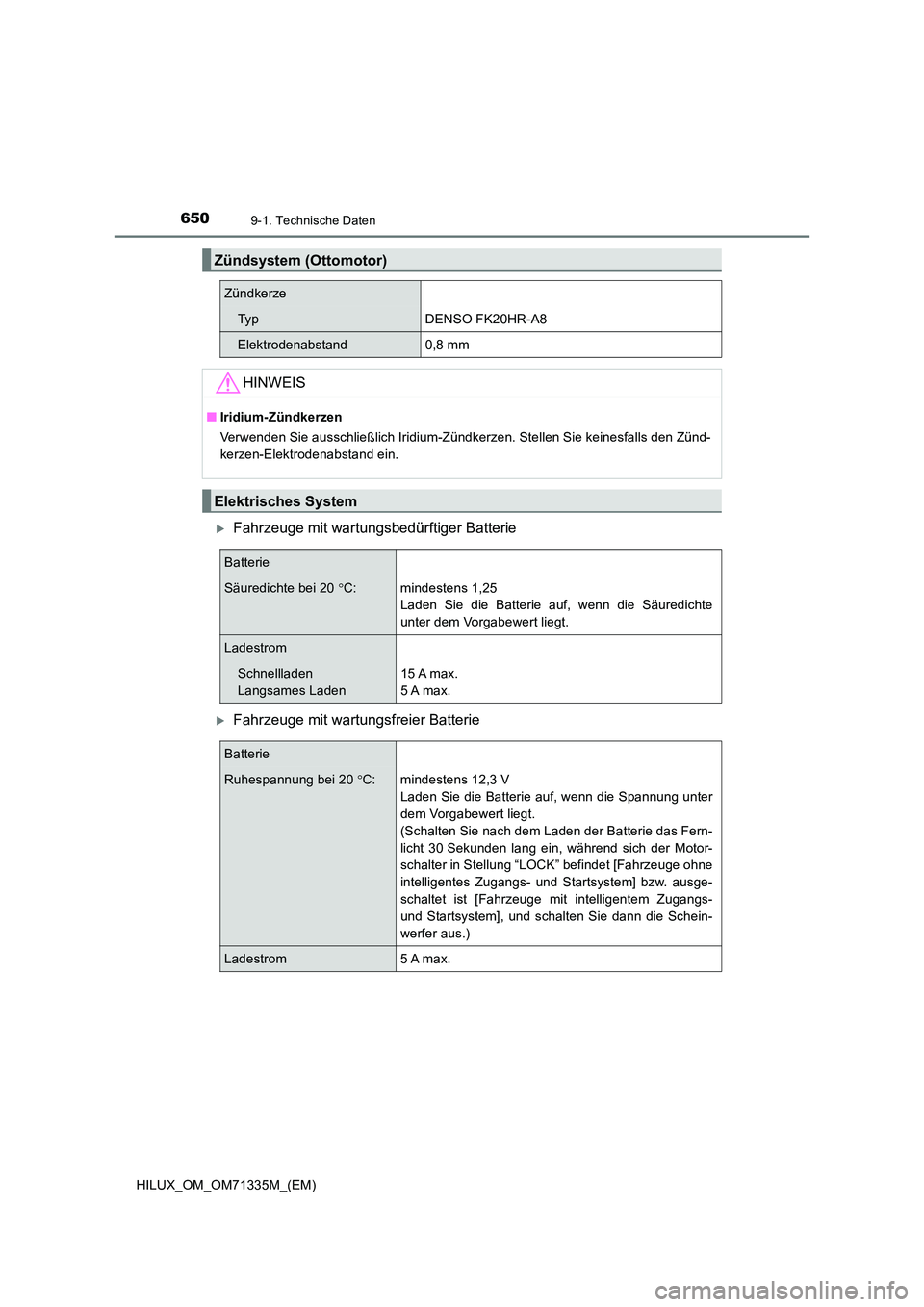

6509-1. Technische Daten
HILUX_OM_OM71335M_(EM)
Fahrzeuge mit wartungsbedürftiger Batterie
Fahrzeuge mit wartungsfreier Batterie
Zündsystem (Ottomotor)
Zündkerze
Ty pDENSO FK20HR-A8
Elektrodenabstand0,8 mm
HINWEIS
QIridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.
Elektrisches System
Batterie
Säuredichte bei 20 C: mindestens 1,25
Laden Sie die Batterie auf, wenn die Säuredichte
unter dem Vorgabewert liegt.
Ladestrom
Schnellladen
Langsames Laden
15 A max.
5 A max.
Batterie
Ruhespannung bei 20 C: mindestens 12,3 V
Laden Sie die Batterie auf, wenn die Spannung unter
dem Vorgabewert liegt.
(Schalten Sie nach dem Laden der Batterie das Fern-
licht 30 Sekunden lang ein, während sich der Motor-
schalter in Stellung “LOCK” befindet [Fahrzeuge ohne
intelligentes Zugangs- und Startsystem] bzw. ausge-
schaltet ist [Fahrzeuge mit intelligentem Zugangs-
und Startsystem], und schalten Sie dann die Schein-
werfer aus.)
Ladestrom 5 A max.

651
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71335M_(EM)
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Ölwechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Automatikgetriebe
Ölfüllmenge*Ottomotor8,5 L
Dieselmotor9,5 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS)
HINWEIS
Q Automatikgetriebeölsorte
Wenn Sie eine andere als die oben angegebene Getriebeölsorte verwenden, kön-
nen ungewöhnliche Geräusche oder Vibrationen auftreten oder das Getriebe Ihres
Fahrzeugs kann beschädigt werden.
Schaltgetriebe
Ölfüllmenge
Modelle mit 5-Gang-Getriebe 2,2 L
Modelle mit
6-Gang-
Getriebe
Modelle mit
Allradantrieb 2,5 L
Pre Runner 2,7 L
Ölsorte
“TOYOTA Genuine Manual Trans-
mission Gear Oil API GL-3 (GL-4)”
(Original TOYOTA-Schaltgetrie-
beöl API GL-3 [GL-4]) oder ein
gleichwertiges Produkt
Empfohlene Ölviskosität SAE 75W-90
HINWEIS
Q Schaltgetriebeöl
Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten
Getriebeöls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträchti-
gung des Leerlaufgeräuschs, des Schaltgefühls und/oder des Kraftstoffverbrauchs
kommen kann. Toyota empfiehlt für eine optimale Leistung die Verwendung von
“TOYOTA Genuine Manual Transmission Gear Oil” (Original TOYOTA-Schaltgetrie-
beöl).

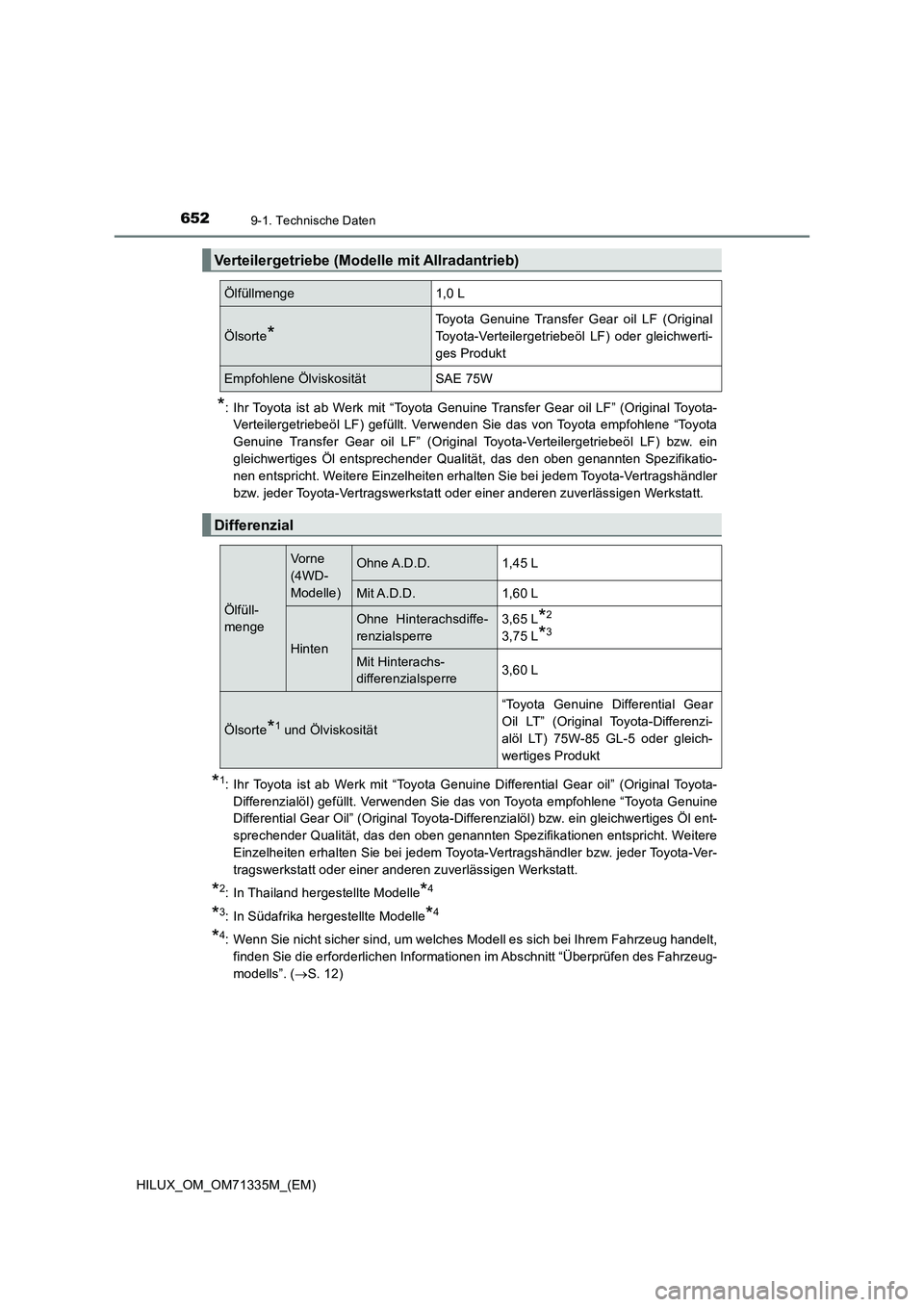

6529-1. Technische Daten
HILUX_OM_OM71335M_(EM)
*: Ihr Toyota ist ab Werk mit “Toyota Genuine Transfer Gear oil LF” (Original Toyota-
Verteilergetriebeöl LF) gefüllt. Verwenden Sie das von Toyota empfohlene “Toyota
Genuine Transfer Gear oil LF” (Original Toyota-Verteilergetriebeöl LF) bzw. ein
gleichwertiges Öl entsprechender Qualität, das den oben genannten Spezifikatio-
nen entspricht. Weitere Einzelheiten erhalten Sie bei jedem Toyota-Vertragshändler
bzw. jeder Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt.
*1: Ihr Toyota ist ab Werk mit “Toyota Genuine Differential Gear oil” (Original Toyota-
Differenzialöl) gefüllt. Verwenden Sie das von Toyota empfohlene “Toyota Genuine
Differential Gear Oil” (Original Toyota-Differenzialöl) bzw. ein gleichwertiges Öl ent-
sprechender Qualität, das den oben genannten Spezifikationen entspricht. Weitere
Einzelheiten erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt.
*2: In Thailand hergestellte Modelle*4
*3: In Südafrika hergestellte Modelle*4
*4: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 12)
Verteilergetriebe (Modelle mit Allradantrieb)
Ölfüllmenge1,0 L
Ölsorte*
Toyota Genuine Transfer Gear oil LF (Original
Toyota-Verteilergetriebeöl LF) oder gleichwerti-
ges Produkt
Empfohlene ÖlviskositätSAE 75W
Differenzial
Ölfüll-
menge
Vo r n e
(4WD-
Modelle)Ohne A.D.D.1,45 L
Mit A.D.D.1,60 L
Hinten
Ohne Hinterachsdiffe-
renzialsperre3,65 L*2
3,75 L*3
Mit Hinterachs-
differenzialsperre3,60 L
Ölsorte*1 und Ölviskosität
“Toyota Genuine Differential Gear
Oil LT” (Original Toyota-Differenzi-
alöl LT) 75W-85 GL-5 oder gleich-
wertiges Produkt

653
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71335M_(EM)
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 490 N (50 kp) bei lau-
fendem Motor
*2: Feststellbremshebelweg beim Anziehen mit einer Kraft von 200 N (20 kp)
*3: Ohne 205R16C-Reifen
*4: Mit 205R16C-Reifen
*1: In Thailand hergestellte Modelle*3
*2: Nur mit Schmiernippel
*3: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 12)
Kupplung (Fahrzeuge mit Schaltgetriebe)
Pedalspiel 5  15 mm
ÖlsorteSAE J1703 oder FMVSS Nr. 116 DOT 3 oder
SAE J1704 oder FMVSS Nr. 116 DOT 4
Bremsen
Pedal-
restweg
*1
Ohne VSC82 mm*3
92 mm*4
Mit VSC82 mm
Pedalspiel1,0  6,0 mm
Feststellbremshebelweg*27  9 Rasten
Ölsorte
SAE J1703 oder FMVSS Nr. 116
DOT 3 oder SAE J1704 oder
FMVSS Nr. 116 DOT 4
Fahrgestellschmierung
Gelenkwellen
Vorne (4WD-
Modelle)
Gelenk-
kreuzLithiumfett für das Fahrwerk, NLGI
Nr. 2
Schiebe-
stück
*1
Molybdändisulfid-Lithiumfett für das
Fahrwerk, NLGI Nr. 2, oder Lithium-
fett für das Fahrwerk, NLGI Nr. 2
HintenGelenk-
kreuz
*2Lithiumfett für das Fahrwerk, NLGI
Nr. 2

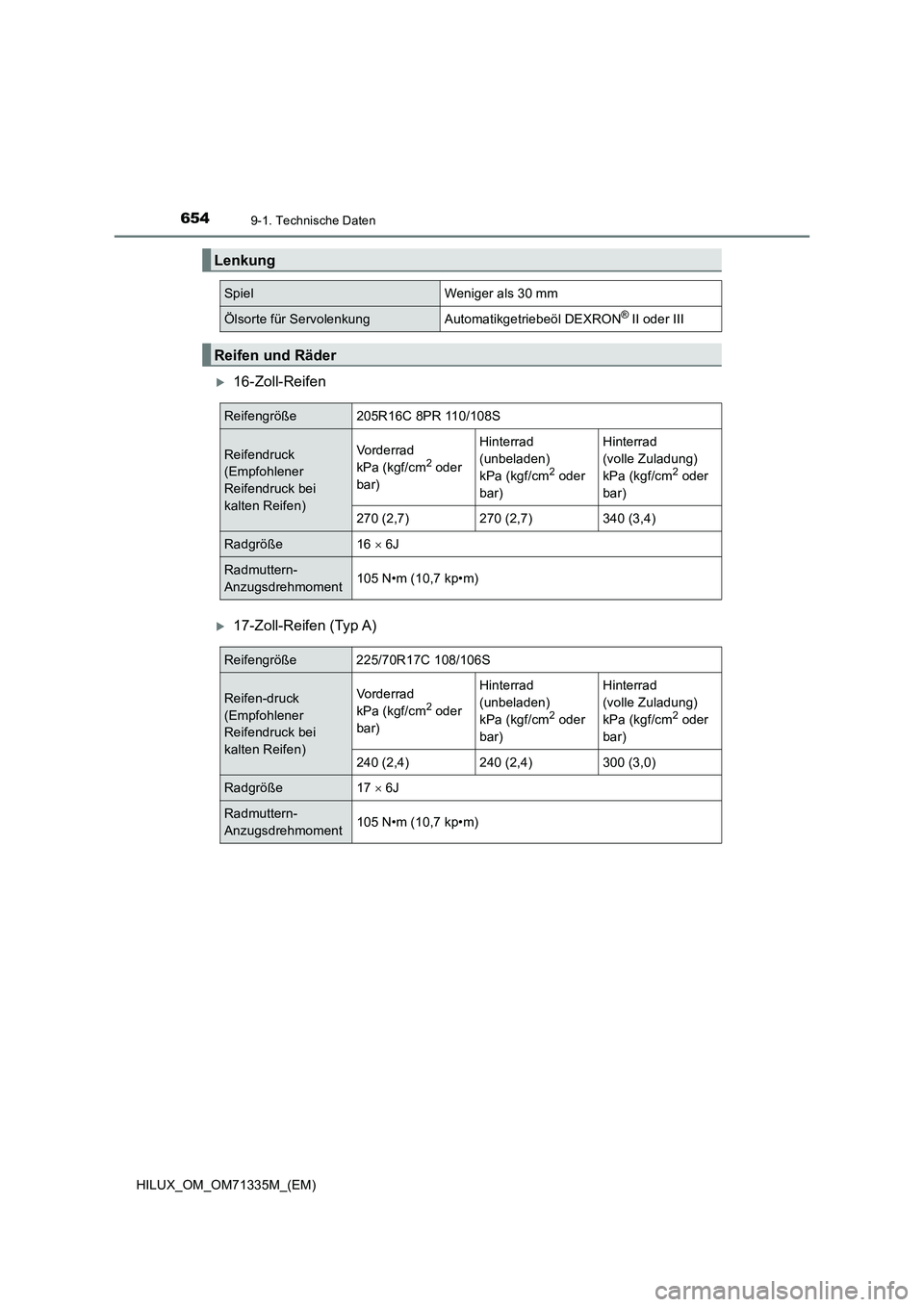

6549-1. Technische Daten
HILUX_OM_OM71335M_(EM)
16-Zoll-Reifen
17-Zoll-Reifen (Typ A)
Lenkung
SpielWeniger als 30 mm
Ölsorte für ServolenkungAutomatikgetriebeöl DEXRON® II oder III
Reifen und Räder
Reifengröße205R16C 8PR 110/108S
Reifendruck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
kPa (kgf/cm2 oder
bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2 oder
bar)
Hinterrad
(volle Zuladung)
kPa (kgf/cm
2 oder
bar)
270 (2,7)270 (2,7)340 (3,4)
Radgröße16  6J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)
Reifengröße 225/70R17C 108/106S
Reifen-druck
(Empfohlener
Reifendruck bei
kalten Reifen)Vorderrad
kPa (kgf/cm2 oder
bar)
Hinterrad
(unbeladen)
kPa (kgf/cm
2 oder
bar)
Hinterrad
(volle Zuladung)
kPa (kgf/cm
2 oder
bar)
240 (2,4)240 (2,4)300 (3,0)
Radgröße17  6J
Radmuttern-
Anzugsdrehmoment105 N•m (10,7 kp•m)
