1352. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Außentemperatur
Zeigt die Außentemperatur an. Es können Temperaturen zwischen -40 C und
50C angezeigt werden. Die Kontrollleuchte für niedrige Außentemperatur leuchtet
auf, wenn die Außentemperatur etwa 3 C oder weniger beträgt, und geht bei 5 C
oder mehr wieder aus. (S. 131)
Tachometer
Zeigt die Geschwindigkeit an.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an.
Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tageskilo-
meterzähler
S. 136
Kilometerzähler und Tageskilometerzähler
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler A und B können unabhängig vonei-
nander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an.
(S. 139)
Fahrstufe und Schaltbereich (Automatikgetriebe)
Zeigt die gewählte Fahrstufe oder den gewählten Schaltbereich an. (S. 235)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an.
1
2
3
4
5
6
7
8
9

1362. Kombiinstrument
HILUX_OM_OM71335M_(EM)
Fahrzeuge ohne Multi-Informationsdisplay
Durch Drücken dieser Taste wird zwischen den Anzeigen für Kilometerzähler
und Tageskilometerzähler umgeschaltet.
Kilometerzähler
Tageskilometerzähler A
*
Tageskilometerzähler B*
*
: Der Tageskilometerzähler wird durch
Drücken und Halten der Taste zurück-
gesetzt.
Fahrzeuge mit Multi-Informationsdisplay
Durch Drücken dieser Taste wird zwischen den Anzeigen für Kilometerzähler,
Tageskilometerzähler und die Einstellung der Instrumentenbeleuchtung
umgeschaltet.
Kilometerzähler
Tageskilometerzähler A
*1
Tageskilometerzähler B*1
Anzeige für die Einstellung der Ins-
trumentenbeleuchtung
*2
*1: Der Tageskilometerzähler wird durch
Drücken und Halten der Taste zurück-
gesetzt.
*2: Die Helligkeit der Instrumentenbe-
leuchtung wird durch Drücken und Hal-
ten der Taste eingestellt.
Umschalten der Anzeige
1
2
3
1
2
3
4

1372. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
QDie Instrumente leuchten unter folgenden Bedingungen
Der Motorschalter befindet sich in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).
Q Die Helligkeit der Instrumentenbeleuchtung (Fahrzeuge mit Multi-Informations-
display)
Die Helligkeit der Instrumentenbeleuchtung kann für ein- und ausgeschaltete Schluss-
leuchten getrennt angepasst werden.
Wenn der Scheinwerferschalter eingeschaltet wird, wird die Helligkeit etwas reduziert,
es sei denn, für die Instrumentenbeleuchtung ist die hellste Einstellung gewählt.
Q Wenn die Batterieklemmen ab- und wieder angeklemmt werden
Die Tageskilometerzählerdaten werden zurückgesetzt.
Q Außentemperaturanzeige
In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich:
O Wenn das Fahrzeug steht oder langsam fährt (unter 25 km/h)
O Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Einfahrt in
eine Garage, einen Tunnel usw.)
Q Wenn “--” angezeigt wird
Es liegt möglicherweise eine Störung des Systems vor. Bringen Sie Ihr Fahrzeug zu
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt.
WARNUNG
Q Informationsdisplay bei niedrigen Temperaturen (Fahrzeuge mit Multi-Informa-
tionsdisplay)
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
Bei Fahrzeugen mit Automatikgetriebe: Es kann beispielsweise zu einer Verzöge-
rung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Gangs
auf dem Display kommen. Diese Verzögerung kann dazu führen, dass der Fahrer
erneut zurückschaltet, wodurch es zu einer abrupten und übermäßig starken Motor-
bremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verlet-
zungen kommen kann.

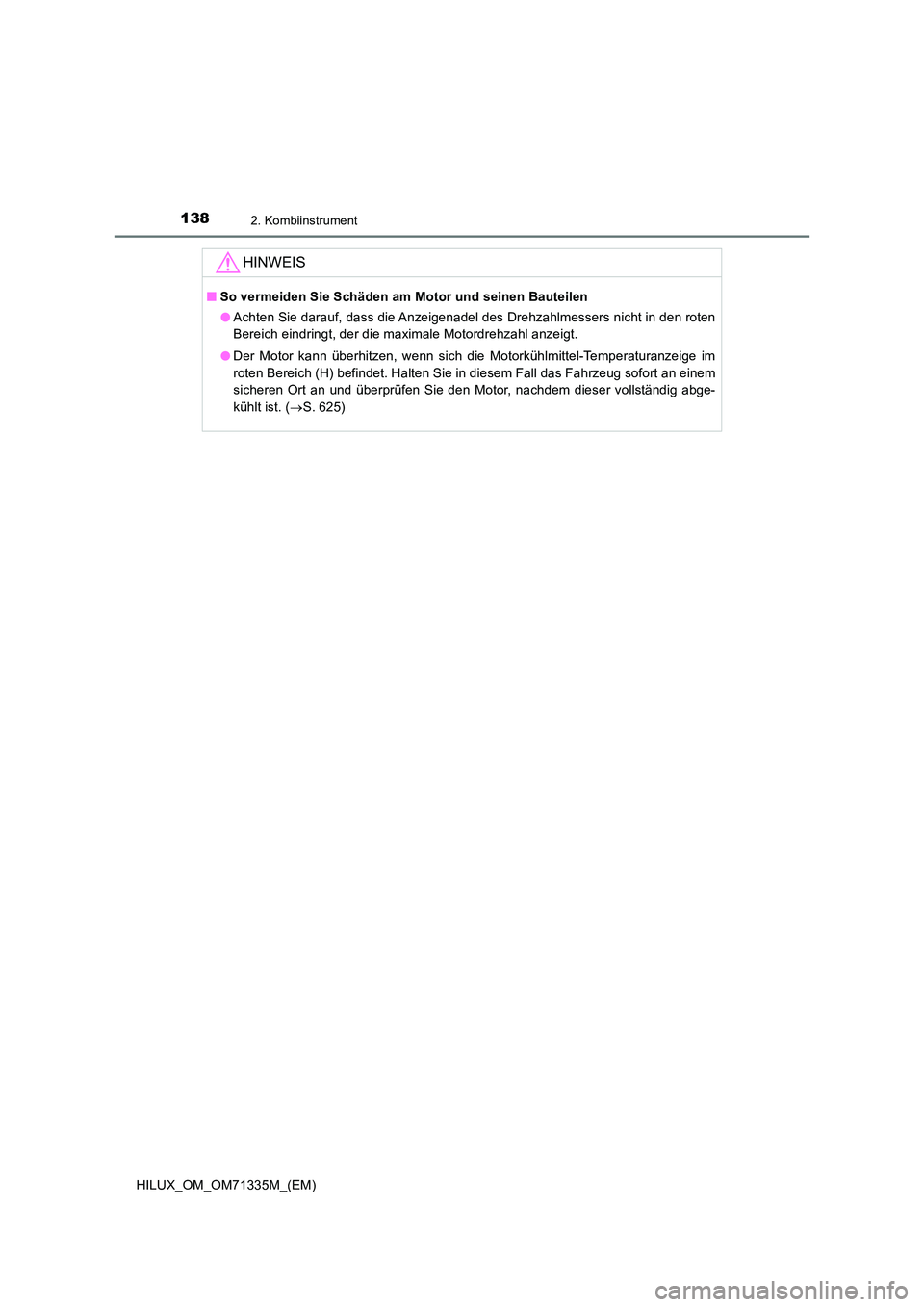

1382. Kombiinstrument
HILUX_OM_OM71335M_(EM)
HINWEIS
QSo vermeiden Sie Schäden am Motor und seinen Bauteilen
O Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten
Bereich eindringt, der die maximale Motordrehzahl anzeigt.
O Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im
roten Bereich (H) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an einem
sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig abge-
kühlt ist. ( S. 625)

139
2
2. Kombiinstrument
Kombiinstrument
HILUX_OM_OM71335M_(EM)
Multi-Infor mationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
Bei Auswahl eines Menüsymbols
werden die folgenden Informationen
angezeigt.
Die Menüsymbole werden nach einer
Betätigung der Instrumentenschalter
(S. 140) ein paar Sekunden lang
angezeigt.
Normalerweise wird in diesem
Bereich die Außentemperatur ange-
zeigt. (S. 134)
Je nach Situation werden bestimmte Informationen automatisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. (S. 141)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folgenden Daten des Navigationssystems
anzuzeigen.
• Routenführung
• Kompassanzeige
Anzeige von Audiosystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf dem
Display mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrunterstützungssysteme (falls vorhanden)
Wählen Sie dieses Symbol, um den Betriebsstatus der folgenden Systeme
anzuzeigen:
• LDA (Spurwechselwarnung mit Spurassistent) (S. 288)
• RSA (Verkehrszeichenerkennung) (S. 300)
• Dynamische Radar-Geschwindigkeitsregelung (S. 306)
: Falls vorhanden
Anzeigeelemente des Displays

1402. Kombiinstrument
HILUX_OM_OM71335M_(EM)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und Maßnahmen bei
Funktionsstörungen anzuzeigen. (S. 589)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenan-
zeige zu ändern. (S. 662)
Das Multi-Informationsdisplay wird mit den Instrumentenschaltern bedient.
Eingabe/Bestätigung
Eintragsauswahl/Seitenwechsel
Zum vorherigen Bildschirm zurückkehren
Drücken: Anzeige des als Hauptbildschirm gespeicherten Bildschirms
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten: Der momentan angezeigte Bildschirm wird als Hauptbild-
schirm gespeichert.
Wenn der Bestätigungsbildschirm angezeigt wird, wählen Sie “Yes”, um den Bild-
schirm zu speichern. Wenn der gewählte Bildschirm nicht gespeichert werden
kann, zeigt eine Meldung an, dass der Speichervorgang fehlgeschlagen ist.
Anzeige für eingehende Anrufe (falls vorhanden)
Verknüpft mit der Freisprecheinrichtung wird ein eingehender Anruf angezeigt. Ein-
zelheiten zur Freisprecheinrichtung finden Sie in der “Navigations- und Multimedia-
system Betriebsanleitung” bzw. in der “Multimedia Betriebsanleitung”.
Bedienen der Instrumentenschalter
1
2
3
4
5

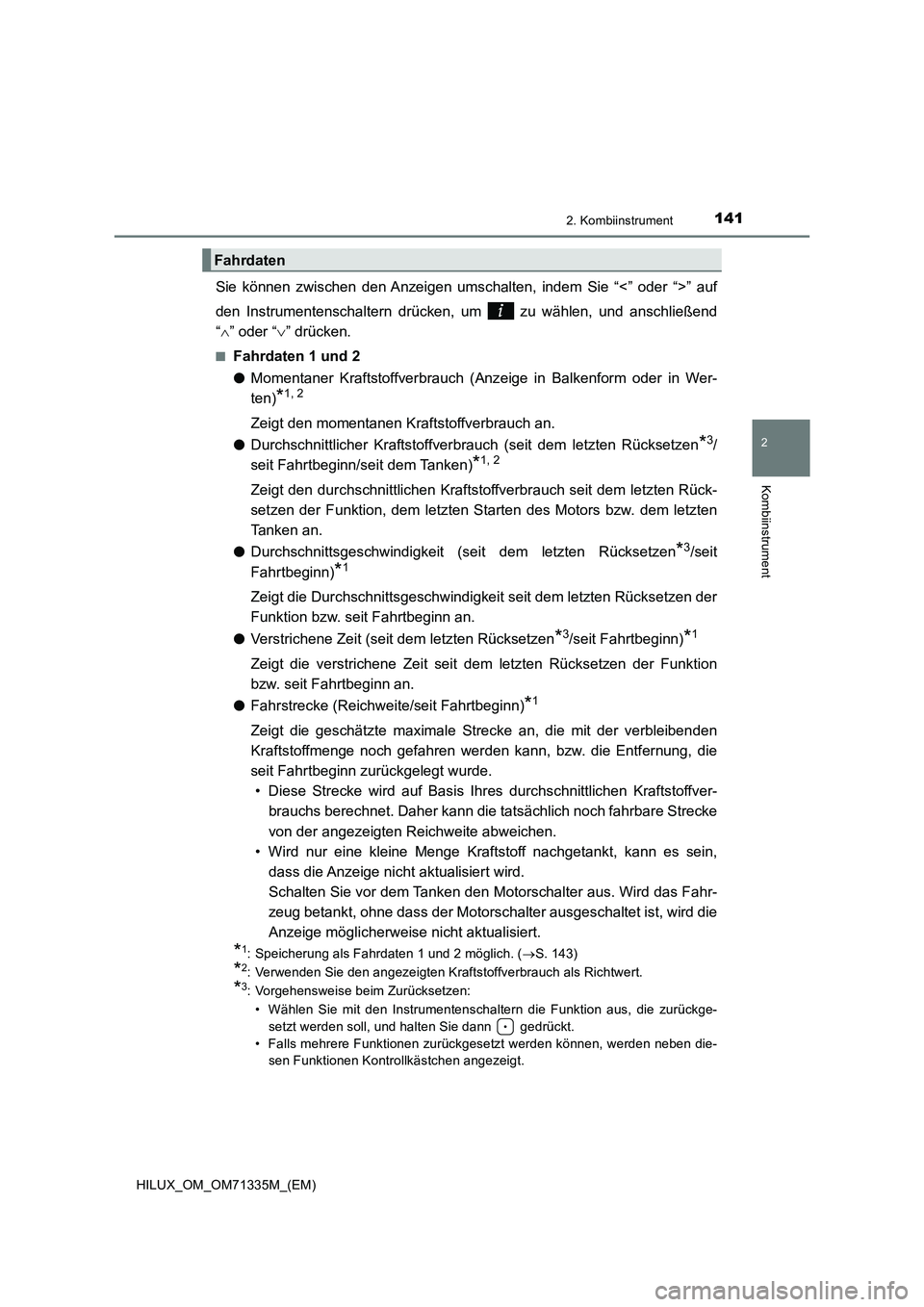

1412. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71335M_(EM)
Sie können zwischen den Anzeigen umschalten, indem Sie “<” oder “>” auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend
“” oder “” drücken.
QFahrdaten 1 und 2
OMomentaner Kraftstoffverbrauch (Anzeige in Balkenform oder in Wer-
ten)
*1, 2
Zeigt den momentanen Kraftstoffverbrauch an.
ODurchschnittlicher Kraftstoffverbrauch (seit dem letzten Rücksetzen
*3/
seit Fahrtbeginn/seit dem Tanken)
*1, 2
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rück-
setzen der Funktion, dem letzten Starten des Motors bzw. dem letzten
Tanken an.
ODurchschnittsgeschwindigkeit (seit dem letzten Rücksetzen
*3/seit
Fahrtbeginn)
*1
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Rücksetzen der
Funktion bzw. seit Fahrtbeginn an.
OVerstrichene Zeit (seit dem letzten Rücksetzen
*3/seit Fahrtbeginn)*1
Zeigt die verstrichene Zeit seit dem letzten Rücksetzen der Funktion
bzw. seit Fahrtbeginn an.
OFahrstrecke (Reichweite/seit Fahrtbeginn)
*1
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden
Kraftstoffmenge noch gefahren werden kann, bzw. die Entfernung, die
seit Fahrtbeginn zurückgelegt wurde.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Daher kann die tatsächlich noch fahrbare Strecke
von der angezeigten Reichweite abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein,
dass die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Motorschalter aus. Wird das Fahr-
zeug betankt, ohne dass der Motorschalter ausgeschaltet ist, wird die
Anzeige möglicherweise nicht aktualisiert.
*1: Speicherung als Fahrdaten 1 und 2 möglich. (S. 143)
*2: Verwenden Sie den angezeigten Kraftstoffverbrauch als Richtwert.
*3: Vorgehensweise beim Zurücksetzen:
• Wählen Sie mit den Instrumentenschaltern die Funktion aus, die zurückge-
setzt werden soll, und halten Sie dann gedrückt.
• Falls mehrere Funktionen zurückgesetzt werden können, werden neben die-
sen Funktionen Kontrollkästchen angezeigt.
Fahrdaten

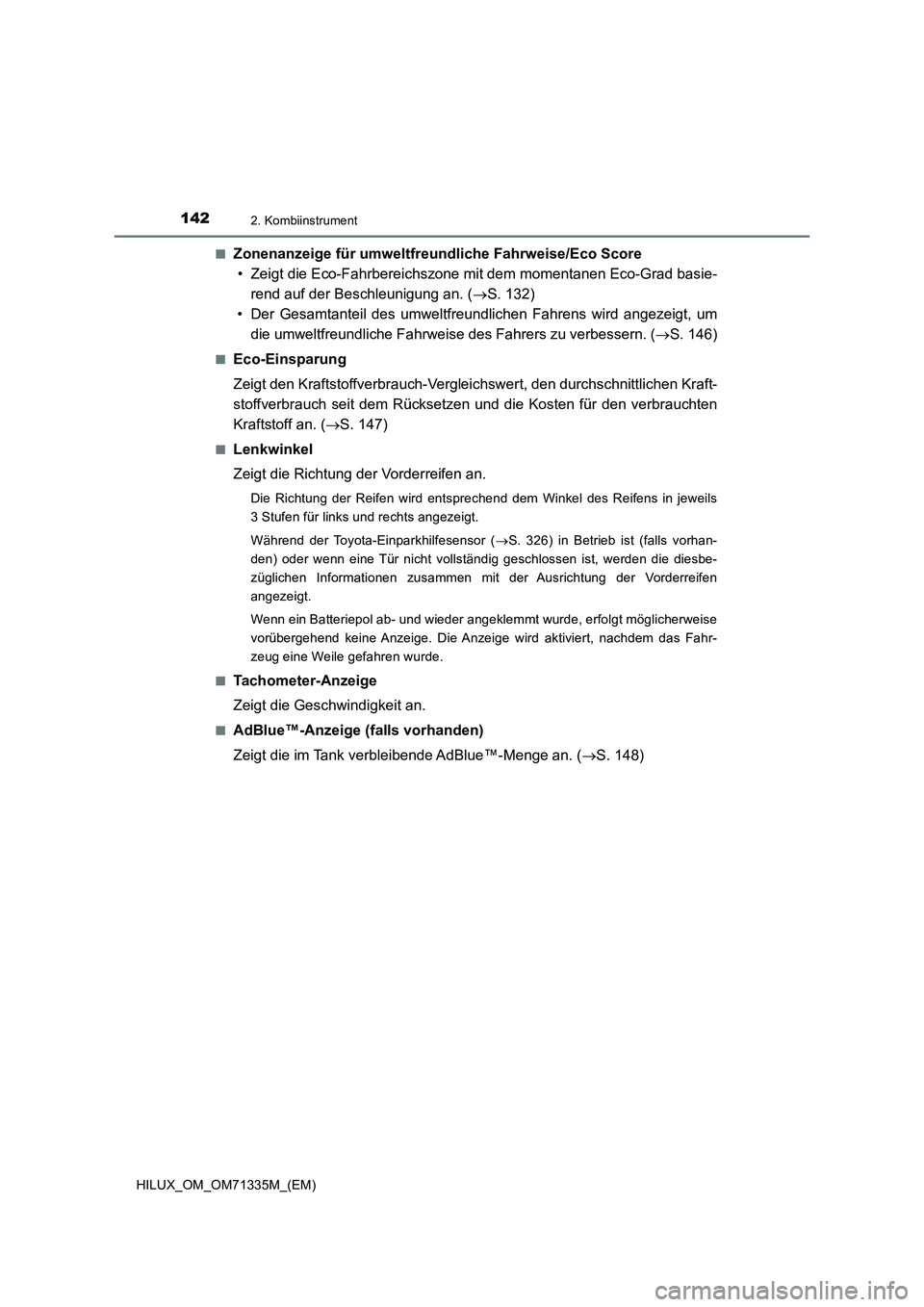

1422. Kombiinstrument
HILUX_OM_OM71335M_(EM)Q
Zonenanzeige für umweltfreundliche Fahrweise/Eco Score
• Zeigt die Eco-Fahrbereichszone mit dem momentanen Eco-Grad basie-
rend auf der Beschleunigung an. (S. 132)
• Der Gesamtanteil des umweltfreundlichen Fahrens wird angezeigt, um
die umweltfreundliche Fahrweise des Fahrers zu verbessern. (S. 146)
QEco-Einsparung
Zeigt den Kraftstoffverbrauch-Vergleichswert, den durchschnittlichen Kraft-
stoffverbrauch seit dem Rücksetzen und die Kosten für den verbrauchten
Kraftstoff an. (S. 147)
QLenkwinkel
Zeigt die Richtung der Vorderreifen an.
Die Richtung der Reifen wird entsprechend dem Winkel des Reifens in jeweils
3 Stufen für links und rechts angezeigt.
Während der Toyota-Einparkhilfesensor (S. 326) in Betrieb ist (falls vorhan-
den) oder wenn eine Tür nicht vollständig geschlossen ist, werden die diesbe-
züglichen Informationen zusammen mit der Ausrichtung der Vorderreifen
angezeigt.
Wenn ein Batteriepol ab- und wieder angeklemmt wurde, erfolgt möglicherweise
vorübergehend keine Anzeige. Die Anzeige wird aktiviert, nachdem das Fahr-
zeug eine Weile gefahren wurde.
Q
Tachometer-Anzeige
Zeigt die Geschwindigkeit an.
QAdBlue™-Anzeige (falls vorhanden)
Zeigt die im Tank verbleibende AdBlue™-Menge an. (S. 148)
