2022 TOYOTA HILUX Betriebsanleitungen (in German)

6158-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

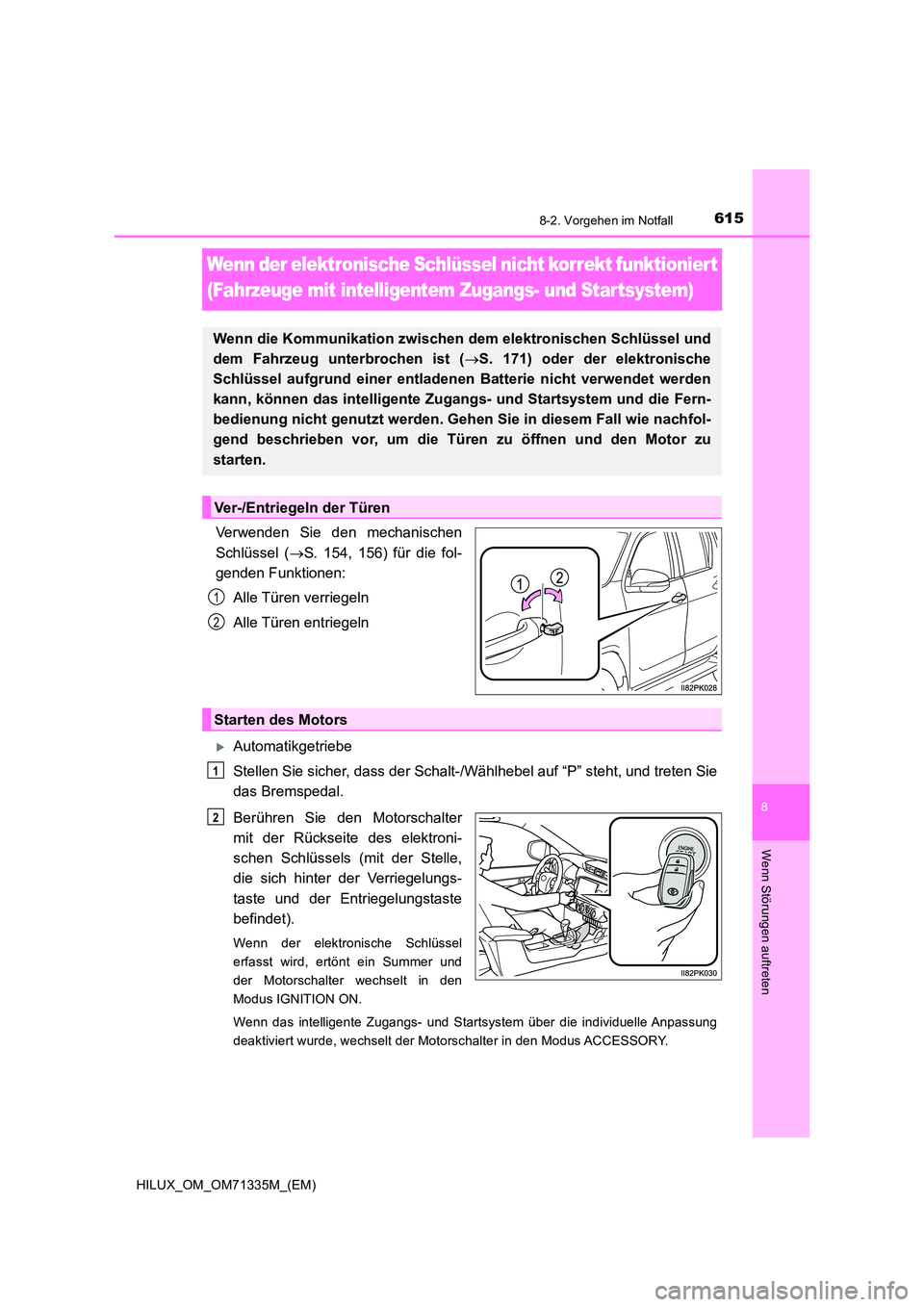

Wenn der elektronische Schlüssel nicht korrekt funktioniert
(Fahrzeuge mit intelligentem Zugangs- und Star tsystem)
Verwenden Sie den mechanischen
Schlüssel ( S. 154, 156) für die fol-
genden Funktionen:
Alle Türen verriegeln
Alle Türen entriegeln
Automatikgetriebe
Stellen Sie sicher, dass der Schalt-/Wählhebel auf “P” steht, und treten Sie
das Bremspedal.
Berühren Sie den Motorschalter
mit der Rückseite des elektroni-
schen Schlüssels (mit der Stelle,
die sich hinter der Verriegelungs-
taste und der Entriegelungstaste
befindet).
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und Startsystem über die individuelle Anpassung
deaktiviert wurde, wechselt der Motorschalter in den Modus ACCESSORY.
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( S. 171) oder der elektronische
Schlüssel aufgrund einer entladen en Batterie nicht verwendet werden
kann, können das intelligente Zugang s- und Startsystem und die Fern-
bedienung nicht genutzt werden. Gehen Sie in diesem Fall wie nachfol-
gend beschrieben vor, um die Türen zu öffnen und den Motor zu
starten.
Ver-/Entriegeln der Türen
1
2
Starten des Motors
1
2

6168-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
Treten Sie fest das Bremspedal.
Auf dem Multi-Informationsdisplay wird eine Meldung mit einer Erläuterung zum
Starten des Motors angezeigt.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer To yota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
Schaltgetriebe
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” befin-
det, und treten Sie das Kupplungspedal.
Berühren Sie den Motorschalter
mit der Rückseite des elektroni-
schen Schlüssels (mit der Stelle,
die sich hinter der Verriegelungs-
taste und der Entriegelungstaste
befindet).
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und Startsystem über die individuelle Anpassung
deaktiviert wurde, wechselt der Motorschalter in den Modus ACCESSORY.
Treten Sie fest das Kupplungspedal.
Auf dem Multi-Informationsdisplay wird eine Meldung mit einer Erläuterung zum
Starten des Motors angezeigt.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer To yota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
3
4
1
2
3
4

6178-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

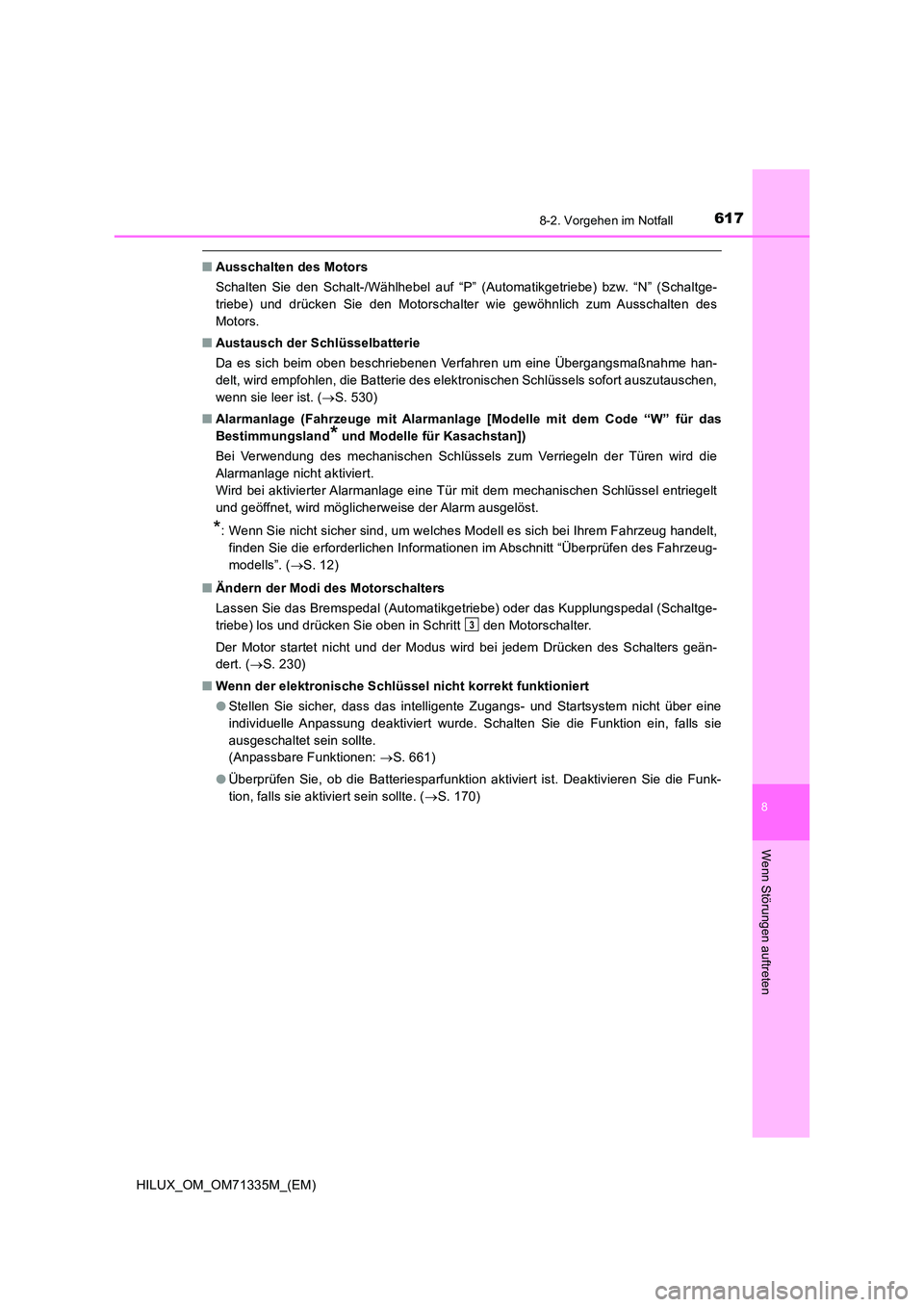

QAusschalten des Motors
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatikgetriebe) bzw. “N” (Schaltge-
triebe) und drücken Sie den Motorschalter wie gewöhnlich zum Ausschalten des
Motors.
Q Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( S. 530)
Q Alarmanlage (Fahrzeuge mit Alarmanlage [Modelle mit dem Code “W” für das
Bestimmungsland* und Modelle für Kasachstan])
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird die
Alarmanlage nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt
und geöffnet, wird möglicherweise der Alarm ausgelöst.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( S. 12)
Q Ändern der Modi des Motorschalters
Lassen Sie das Bremspedal (Automatikgetriebe) oder das Kupplungspedal (Schaltge-
triebe) los und drücken Sie oben in Schritt den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( S. 230)
Q Wenn der elektronische Schlüssel nicht korrekt funktioniert
O Stellen Sie sicher, dass das intelligente Zugangs- und Startsystem nicht über eine
individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte.
(Anpassbare Funktionen: S. 661)
O Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte. ( S. 170)
3

6188-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

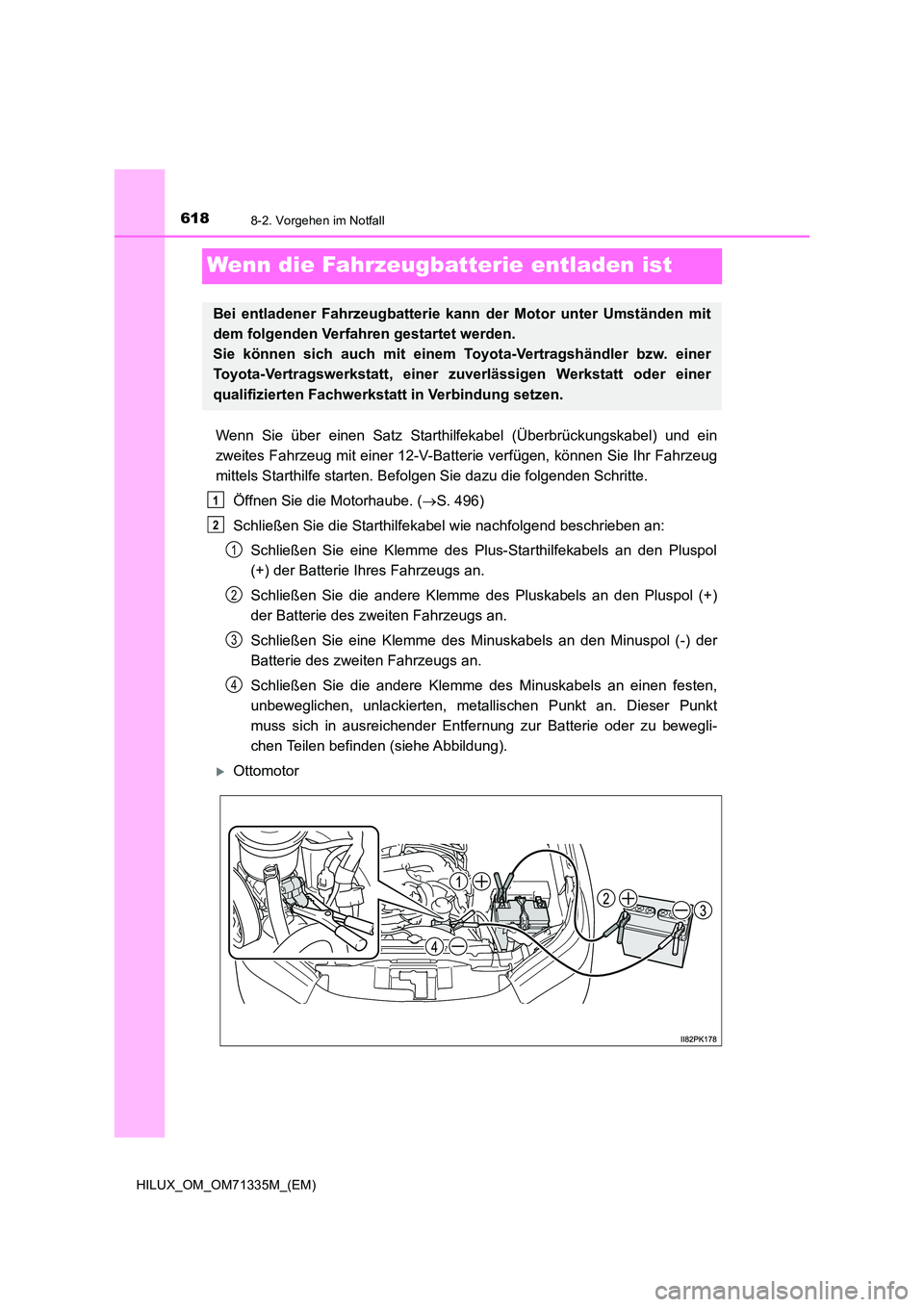

Wenn die Fahrzeugbatterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batt erie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Öffnen Sie die Motorhaube. ( S. 496)
Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:
Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt an. Dieser Punkt
muss sich in ausreichender Entfernung zur Batterie oder zu bewegli-
chen Teilen befinden (siehe Abbildung).
Ottomotor
Bei entladener Fahrzeugbatterie kann der Motor unter Umständen mit
dem folgenden Verfahren gestartet werden.
Sie können sich auch mit einem To yota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt, einer zu verlässigen Werkstatt oder einer
qualifizierten Fachwerkst att in Verbindung setzen.
1
2
1
2
3
4

6198-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

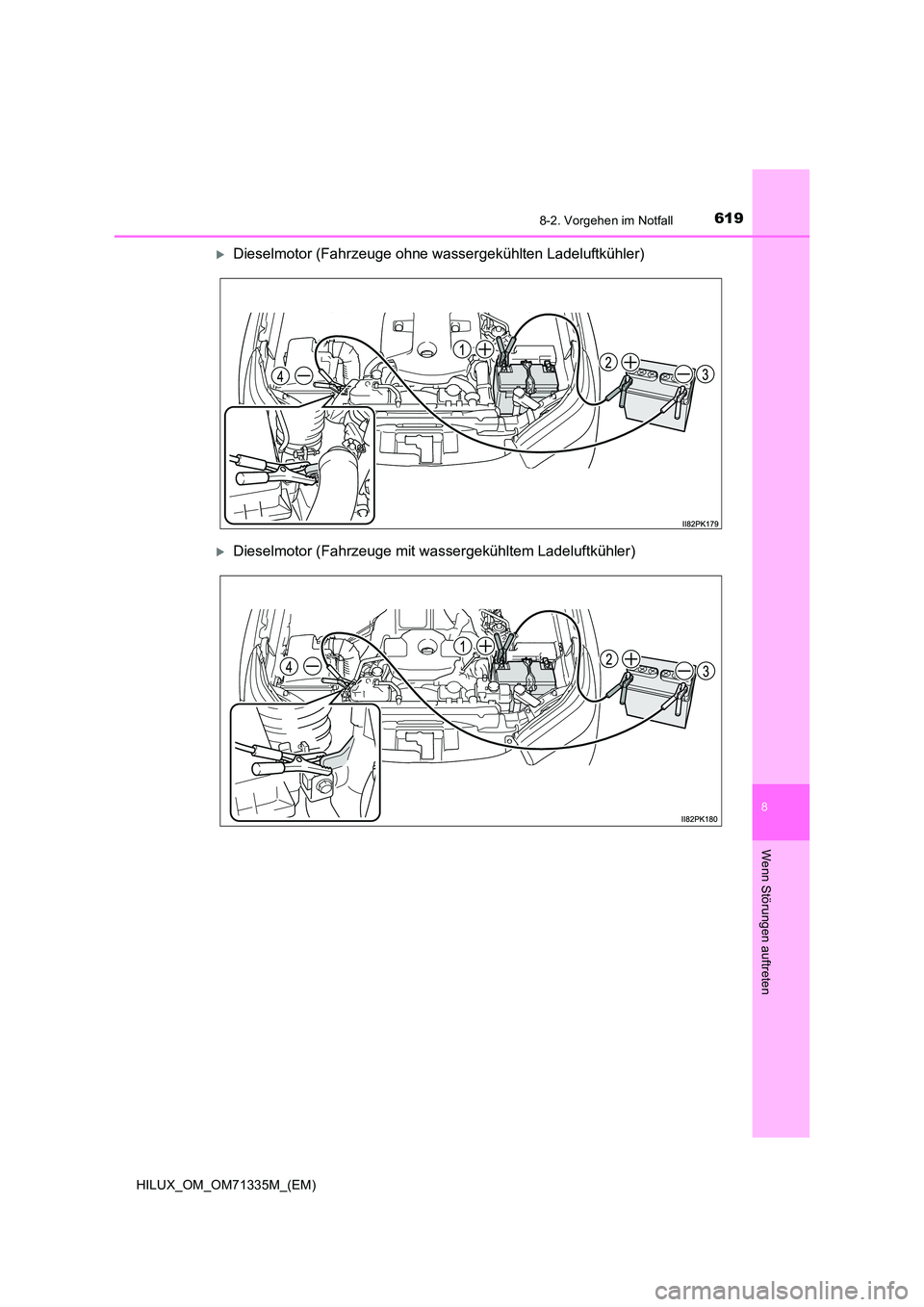

Dieselmotor (Fahrzeuge ohne wassergekühlten Ladeluftkühler)
Dieselmotor (Fahrzeuge mit wassergekühltem Ladeluftkühler)

6208-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

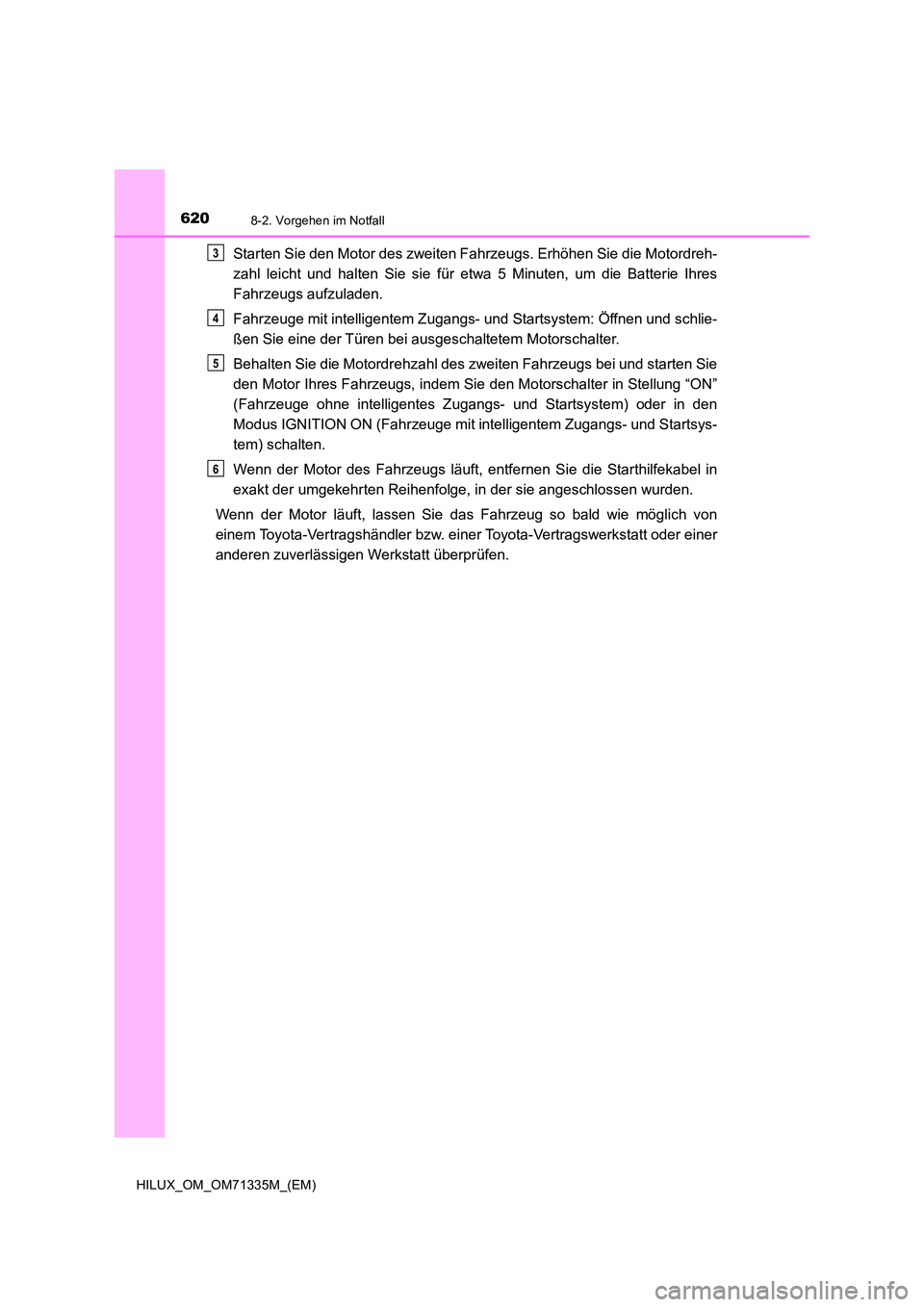

Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und halten Sie sie für etwa 5 Minuten, um die Batterie Ihres
Fahrzeugs aufzuladen.
Fahrzeuge mit intelligentem Zugangs- und Startsystem: Öffnen und schlie-
ßen Sie eine der Türen bei ausgeschaltetem Motorschalter.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
den Motor Ihres Fahrzeugs, indem Sie den Motorschalter in Stellung “ON”
(Fahrzeuge ohne intelligentes Zugangs- und Startsystem) oder in den
Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem) schalten.
Wenn der Motor des Fahrzeugs läuft, entfernen Sie die Starthilfekabel in
exakt der umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Wenn der Motor läuft, lassen Sie das Fahrzeug so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
3
4
5
6

6218-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

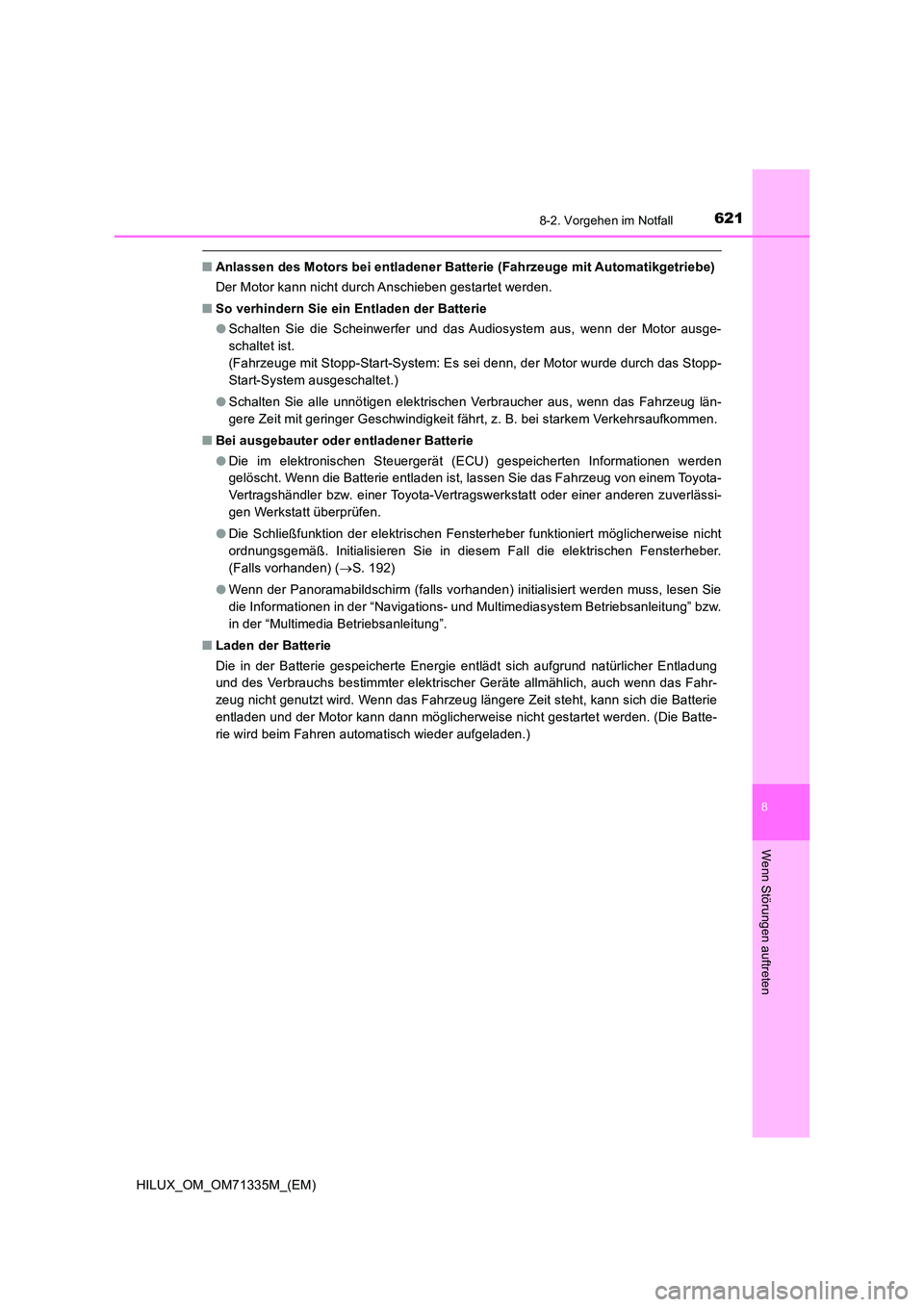

QAnlassen des Motors bei entladener Batterie (Fahrzeuge mit Automatikgetriebe)
Der Motor kann nicht durch Anschieben gestartet werden.
Q So verhindern Sie ein Entladen der Batterie
O Schalten Sie die Scheinwerfer und das Audiosystem aus, wenn der Motor ausge-
schaltet ist.
(Fahrzeuge mit Stopp-Start-System: Es sei denn, der Motor wurde durch das Stopp-
Start-System ausgeschaltet.)
O Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das Fahrzeug län-
gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkommen.
Q Bei ausgebauter oder entladener Batterie
O Die im elektronischen Steuergerät (ECU) gespeicherten Informationen werden
gelöscht. Wenn die Batterie entladen ist, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt überprüfen.
O Die Schließfunktion der elektrischen Fensterheber funktioniert möglicherweise nicht
ordnungsgemäß. Initialisieren Sie in diesem Fall die elektrischen Fensterheber.
(Falls vorhanden) ( S. 192)
O Wenn der Panoramabildschirm (falls vorhanden) initialisiert werden muss, lesen Sie
die Informationen in der “Navigations- und Multimediasystem Betriebsanleitung” bzw.
in der “Multimedia Betriebsanleitung”.
Q Laden der Batterie
Die in der Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entladung
und des Verbrauchs bestimmter elektrischer Geräte allmählich, auch wenn das Fahr-
zeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann sich die Batterie
entladen und der Motor kann dann möglicherweise nicht gestartet werden. (Die Batte-
rie wird beim Fahren automatisch wieder aufgeladen.)

6228-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

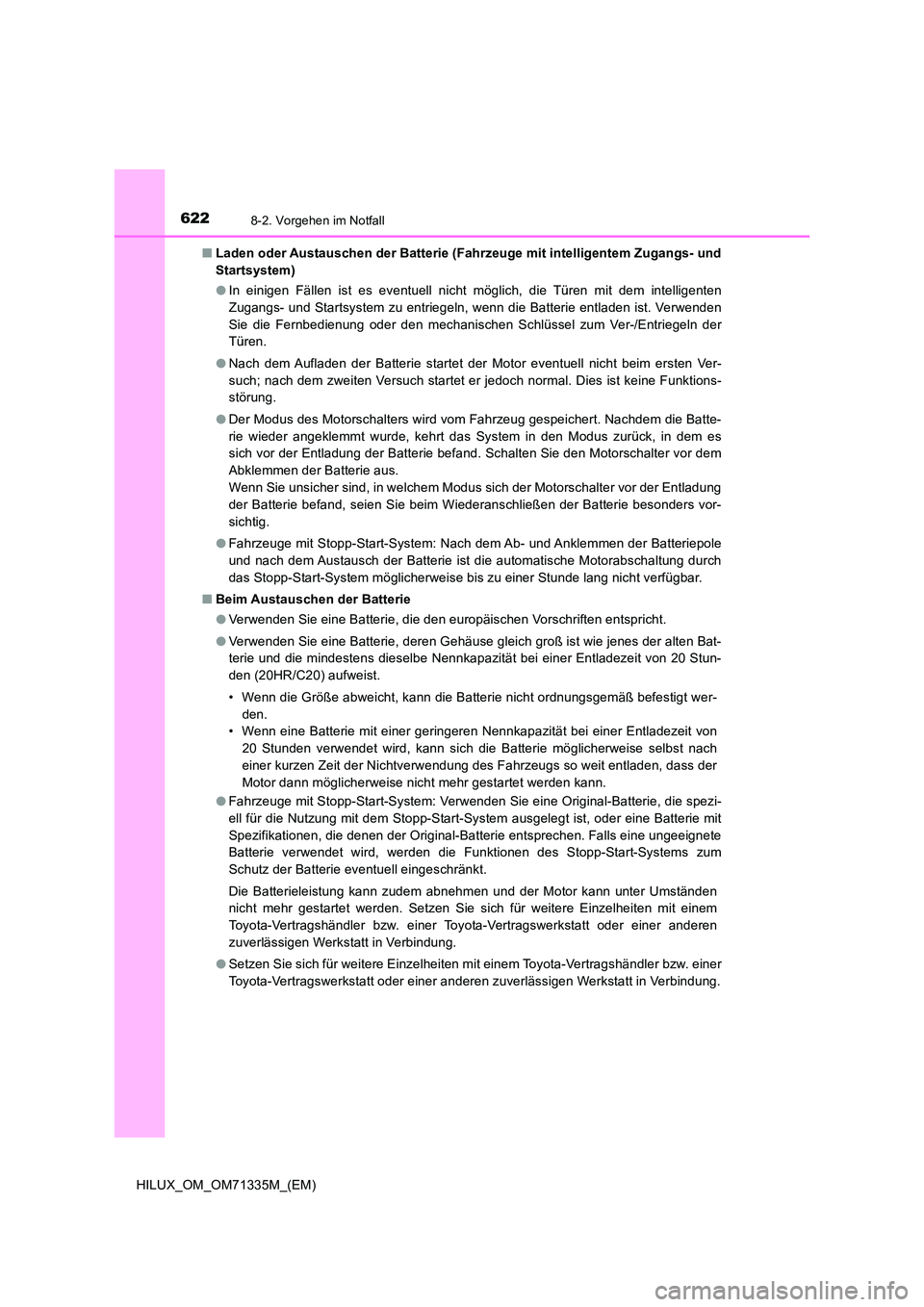

Q Laden oder Austauschen der Batterie (Fahrzeuge mit intelligentem Zugangs- und
Startsystem)
O In einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten
Zugangs- und Startsystem zu entriegeln, wenn die Batterie entladen ist. Verwenden
Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/Entriegeln der
Türen.
O Nach dem Aufladen der Batterie startet der Motor eventuell nicht beim ersten Ver-
such; nach dem zweiten Versuch startet er jedoch normal. Dies ist keine Funktions-
störung.
O Der Modus des Motorschalters wird vom Fahrzeug gespeichert. Nachdem die Batte-
rie wieder angeklemmt wurde, kehrt das System in den Modus zurück, in dem es
sich vor der Entladung der Batterie befand. Schalten Sie den Motorschalter vor dem
Abklemmen der Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Motorschalter vor der Entladung
der Batterie befand, seien Sie beim Wiederanschließen der Batterie besonders vor-
sichtig.
O Fahrzeuge mit Stopp-Start-System: Nach dem Ab- und Anklemmen der Batteriepole
und nach dem Austausch der Batterie ist die automatische Motorabschaltung durch
das Stopp-Start-System möglicherweise bis zu einer Stunde lang nicht verfügbar.
Q Beim Austauschen der Batterie
O Verwenden Sie eine Batterie, die den europäischen Vorschriften entspricht.
O Verwenden Sie eine Batterie, deren Gehäuse gleich groß ist wie jenes der alten Bat-
terie und die mindestens dieselbe Nennkapazität bei einer Entladezeit von 20 Stun-
den (20HR/C20) aufweist.
• Wenn die Größe abweicht, kann die Batterie nicht ordnungsgemäß befestigt wer-
den.
• Wenn eine Batterie mit einer geringeren Nennkapazität bei einer Entladezeit von
20 Stunden verwendet wird, kann sich die Batterie möglicherweise selbst nach
einer kurzen Zeit der Nichtverwendung des Fahrzeugs so weit entladen, dass der
Motor dann möglicherweise nicht mehr gestartet werden kann.
O Fahrzeuge mit Stopp-Start-System: Verwenden Sie eine Original-Batterie, die spezi-
ell für die Nutzung mit dem Stopp-Start-System ausgelegt ist, oder eine Batterie mit
Spezifikationen, die denen der Original-Batterie entsprechen. Falls eine ungeeignete
Batterie verwendet wird, werden die Funktionen des Stopp-Start-Systems zum
Schutz der Batterie eventuell eingeschränkt.
Die Batterieleistung kann zudem abnehmen und der Motor kann unter Umständen
nicht mehr gestartet werden. Setzen Sie sich für weitere Einzelheiten mit einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
O Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
