2022 TOYOTA HILUX Betriebsanleitungen (in German)

5357-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

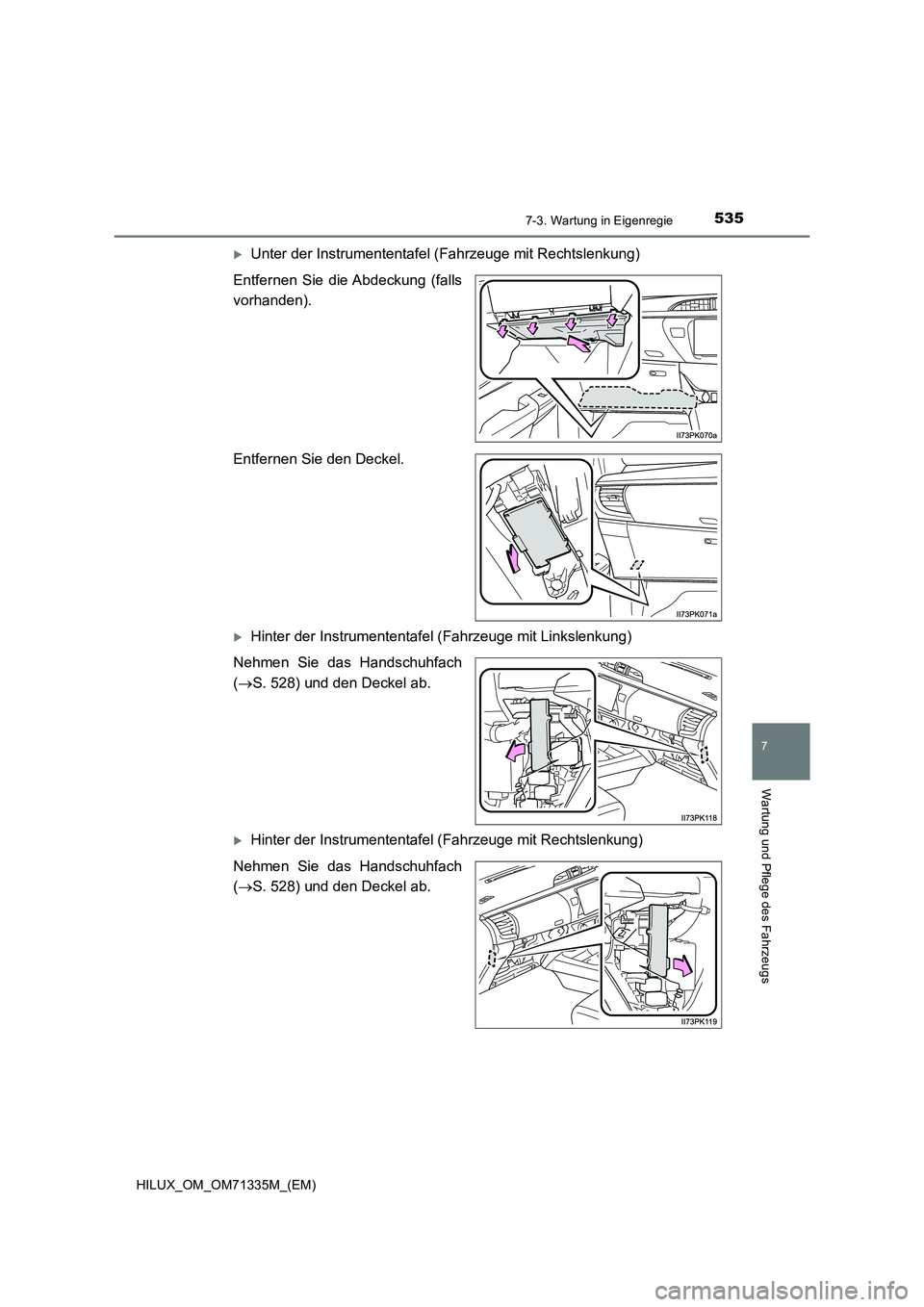

Unter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung (falls
vorhanden).
Entfernen Sie den Deckel.
Hinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Nehmen Sie das Handschuhfach
(S. 528) und den Deckel ab.
Hinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Nehmen Sie das Handschuhfach
(S. 528) und den Deckel ab.

5367-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)

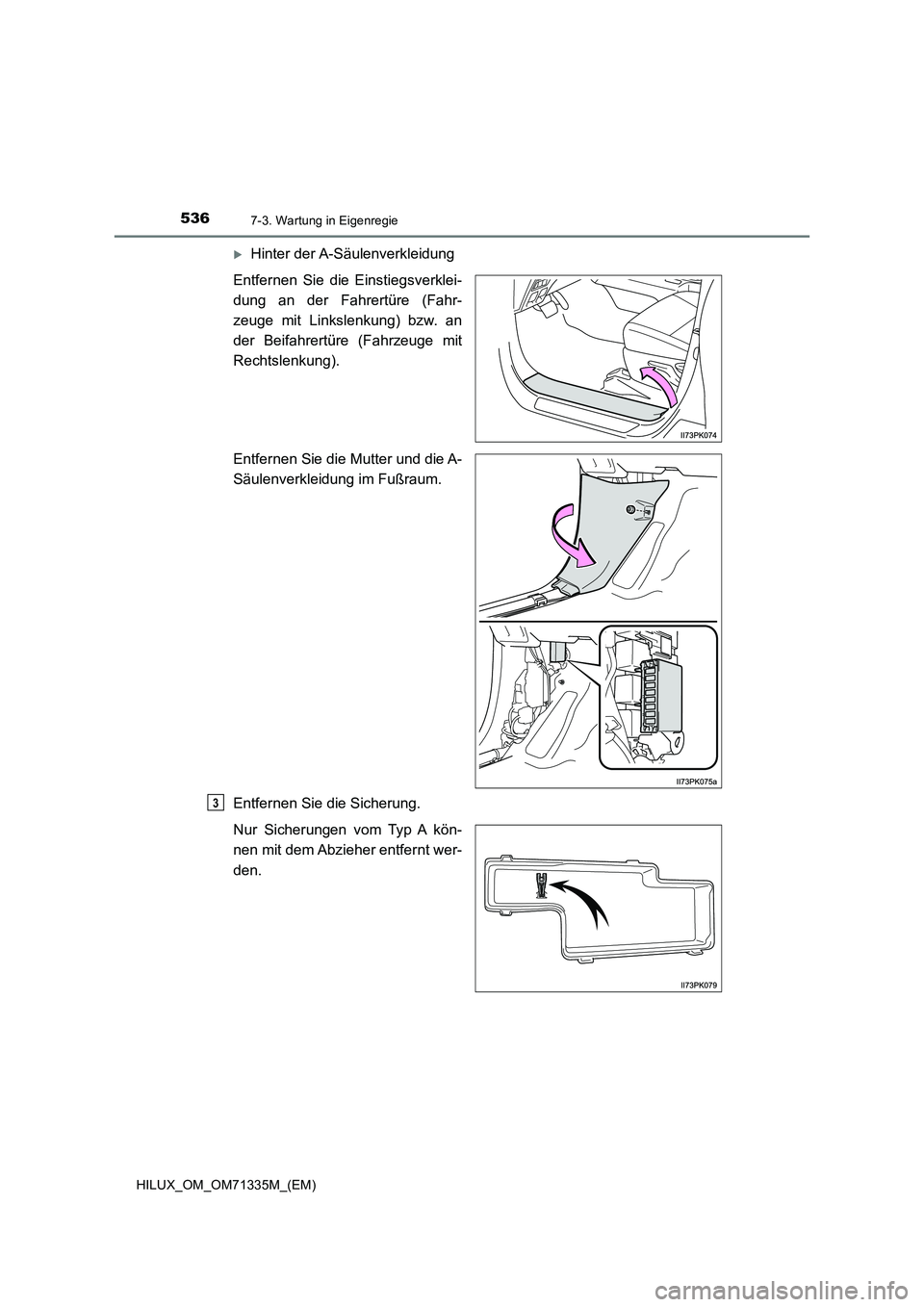

Hinter der A-Säulenverkleidung
Entfernen Sie die Einstiegsverklei-
dung an der Fahrertüre (Fahr-
zeuge mit Linkslenkung) bzw. an
der Beifahrertüre (Fahrzeuge mit
Rechtslenkung).
Entfernen Sie die Mutter und die A-
Säulenverkleidung im Fußraum.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
3

5377-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

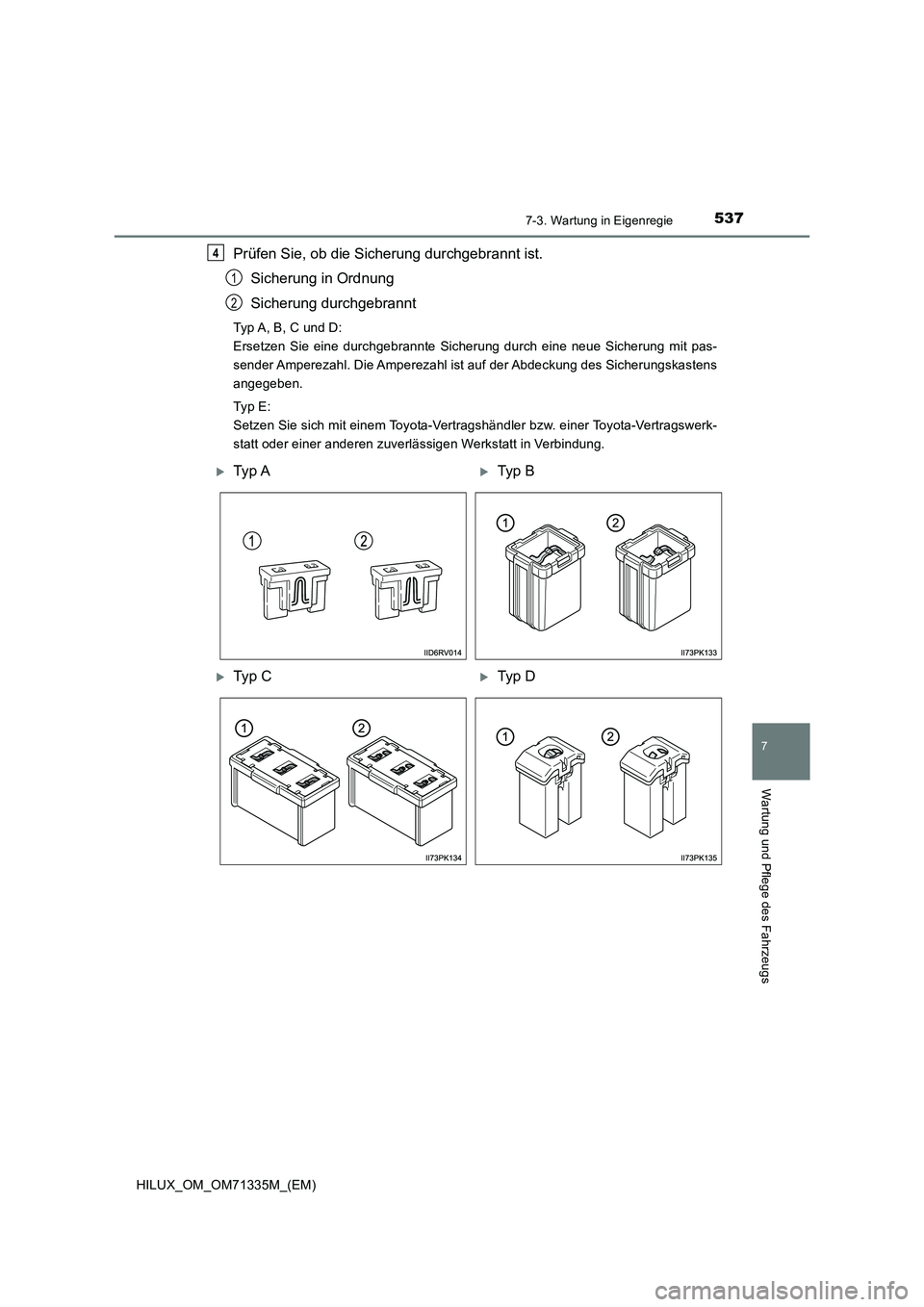

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Typ A, B, C und D:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ E :
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
4
1
2
Ty p ATyp B
Ty p CTyp D

5387-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)

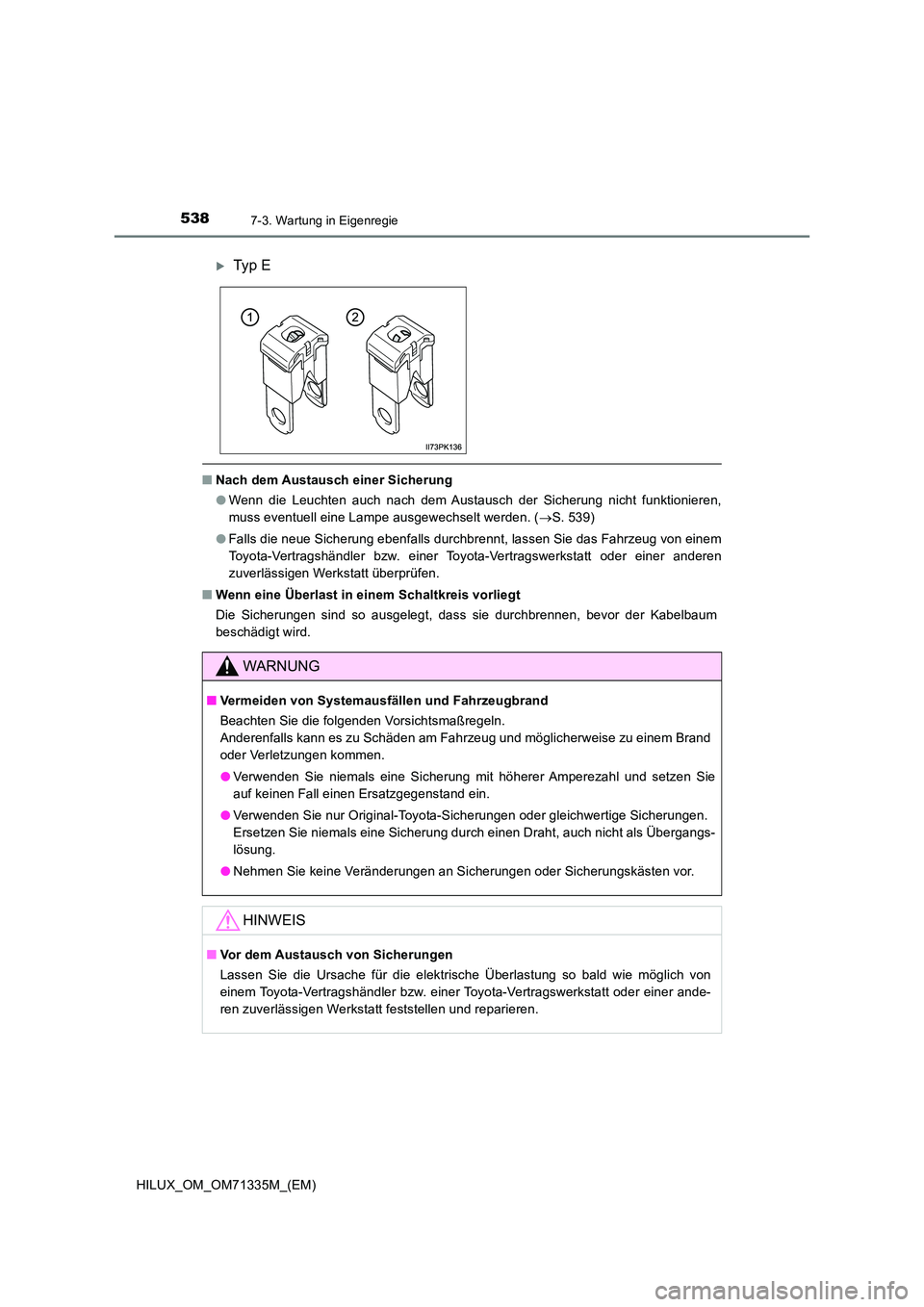

QNach dem Austausch einer Sicherung
O Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( S. 539)
O Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Q Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
Ty p E
WARNUNG
Q Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
O Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
O Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
O Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
QVor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

5397-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

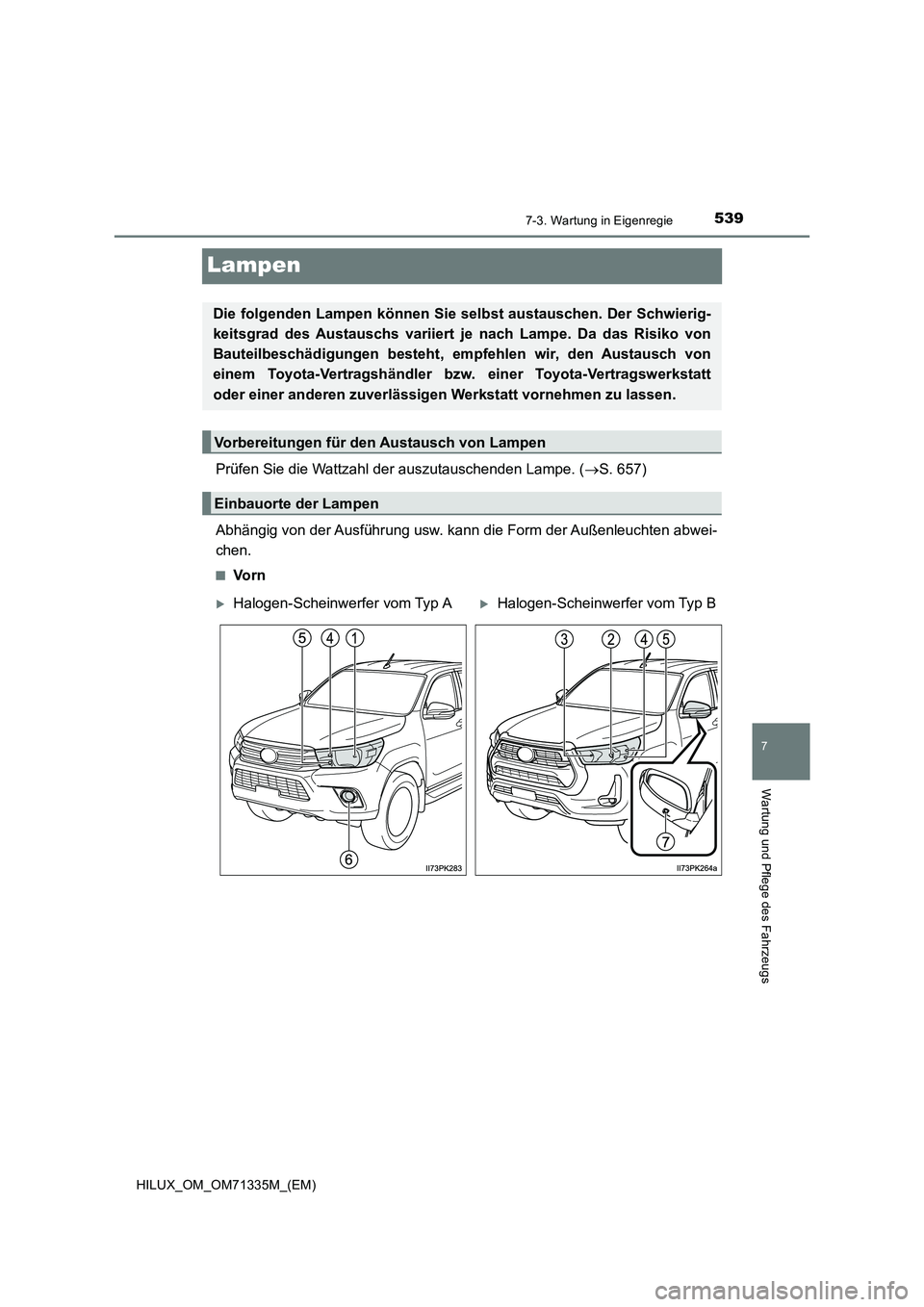

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 657)
Abhängig von der Ausführung usw. kann die Form der Außenleuchten abwei-
chen.
QVo r n
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, empfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Lampen
Halogen-Scheinwerfer vom Typ AHalogen-Scheinwerfer vom Typ B

5407-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)

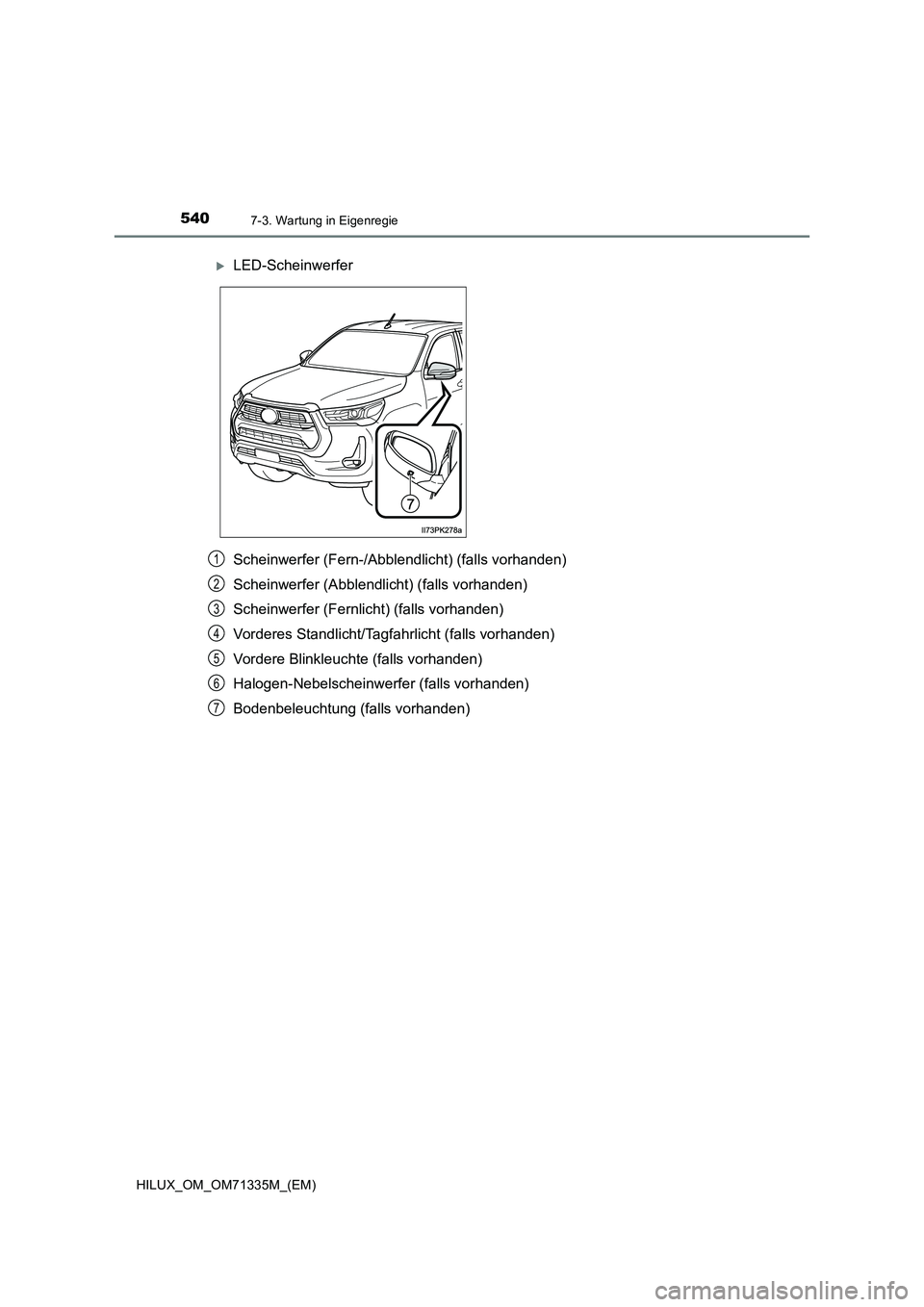

Scheinwerfer (Fern-/Abblendlicht) (falls vorhanden)
Scheinwerfer (Abblendlicht) (falls vorhanden)
Scheinwerfer (Fernlicht) (falls vorhanden)
Vorderes Standlicht/Tagfahrlicht (falls vorhanden)
Vordere Blinkleuchte (falls vorhanden)
Halogen-Nebelscheinwerfer (falls vorhanden)
Bodenbeleuchtung (falls vorhanden)
LED-Scheinwerfer
1
2
3
4
5
6
7

5417-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

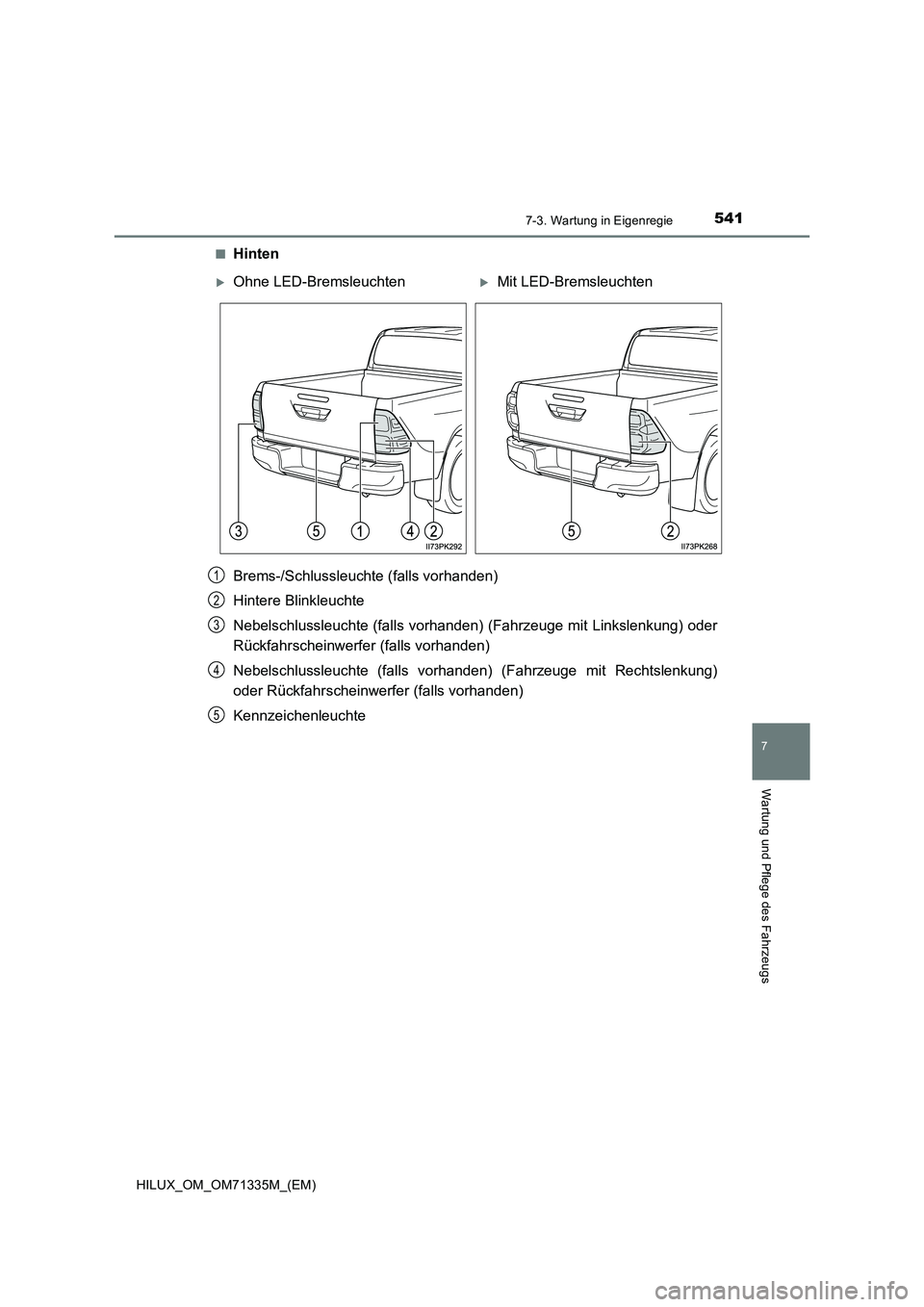

QHinten
Brems-/Schlussleuchte (falls vorhanden)
Hintere Blinkleuchte
Nebelschlussleuchte (falls vorhanden) (Fahrzeuge mit Linkslenkung) oder
Rückfahrscheinwerfer (falls vorhanden)
Nebelschlussleuchte (falls vorhanden) (Fahrzeuge mit Rechtslenkung)
oder Rückfahrscheinwerfer (falls vorhanden)
Kennzeichenleuchte
Ohne LED-BremsleuchtenMit LED-Bremsleuchten
1
2
3
4
5

5427-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)Q

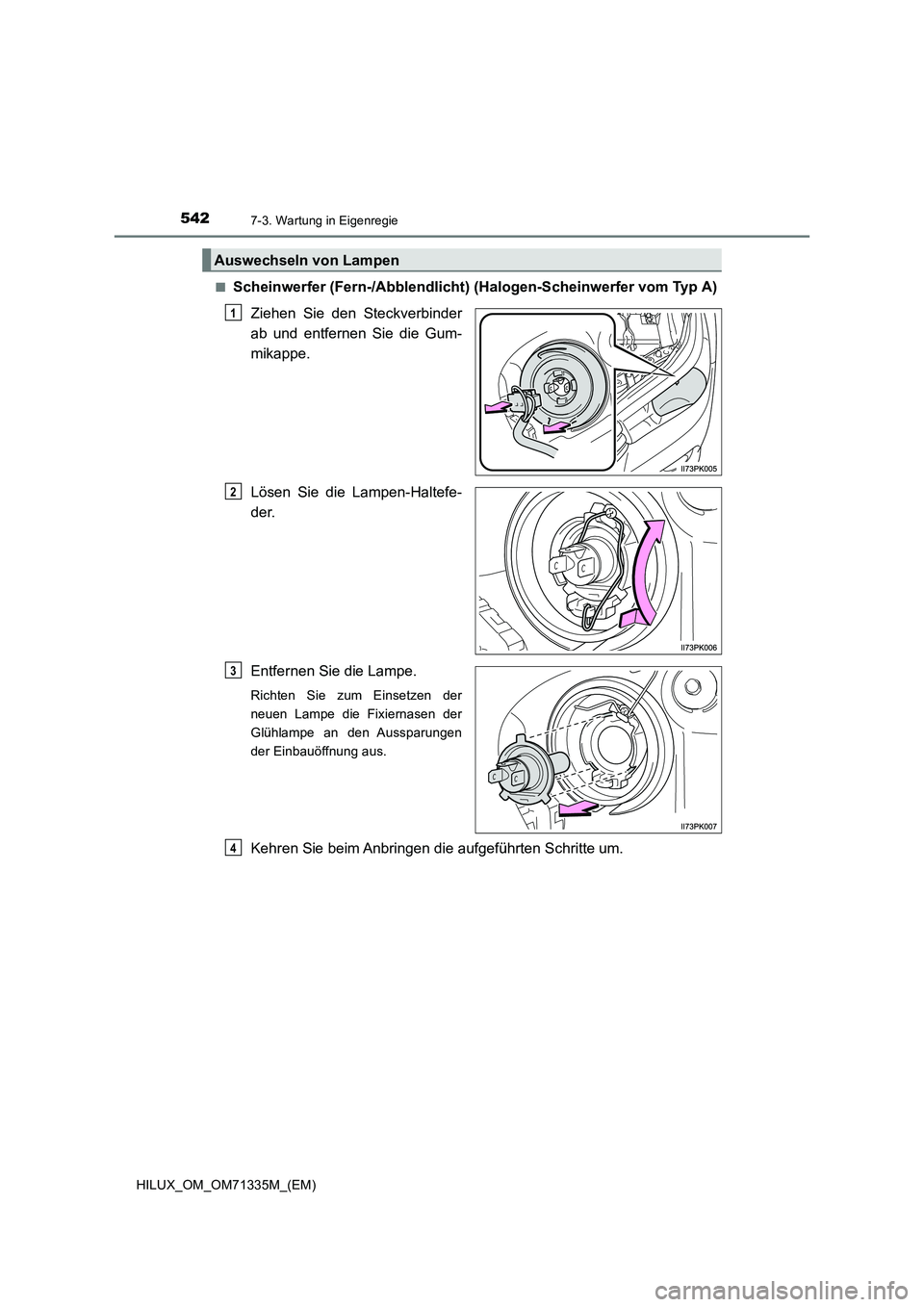

Scheinwerfer (Fern-/Abblendlicht) (Halogen-Scheinwerfer vom Typ A)
Ziehen Sie den Steckverbinder
ab und entfernen Sie die Gum-
mikappe.
Lösen Sie die Lampen-Haltefe-
der.
Entfernen Sie die Lampe.
Richten Sie zum Einsetzen der
neuen Lampe die Fixiernasen der
Glühlampe an den Aussparungen
der Einbauöffnung aus.
Kehren Sie beim Anbringen die aufgeführten Schritte um.
Auswechseln von Lampen
1
2
3
4
