2022 TOYOTA HILUX Betriebsanleitungen (in German)

6078-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8

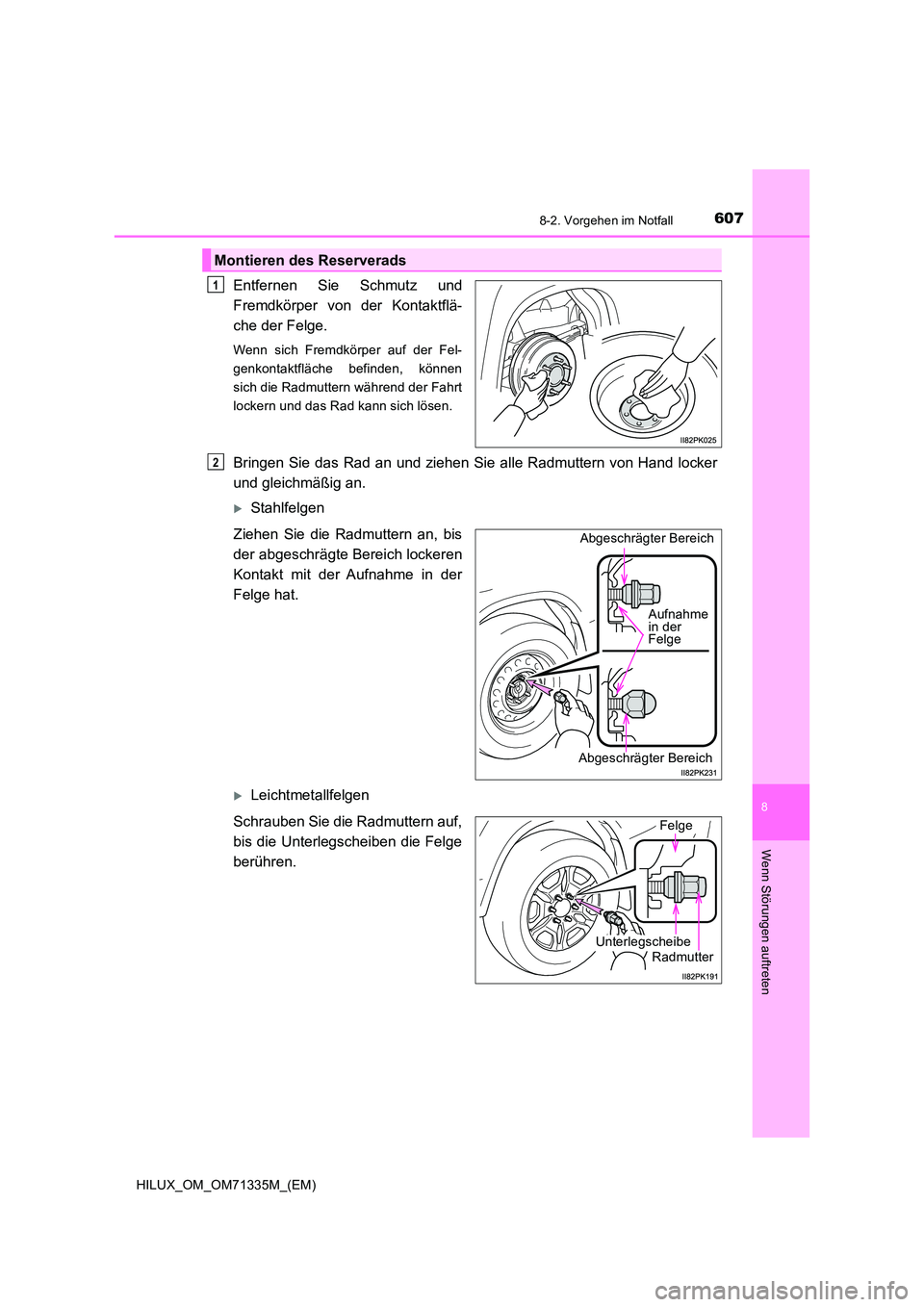

Wenn Störungen auftreten
Entfernen Sie Schmutz und
Fremdkörper von der Kontaktflä-
che der Felge.
Wenn sich Fremdkörper auf der Fel-
genkontaktfläche befinden, können
sich die Radmuttern während der Fahrt
lockern und das Rad kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von Hand locker
und gleichmäßig an.
Stahlfelgen
Ziehen Sie die Radmuttern an, bis
der abgeschrägte Bereich lockeren
Kontakt mit der Aufnahme in der
Felge hat.
Leichtmetallfelgen
Schrauben Sie die Radmuttern auf,
bis die Unterlegscheiben die Felge
berühren.
Montieren des Reserverads
1
2
Abgeschrägter Bereich
Aufnahme in der Felge
Abgeschrägter Bereich
UnterlegscheibeRadmutter
Felge

6088-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

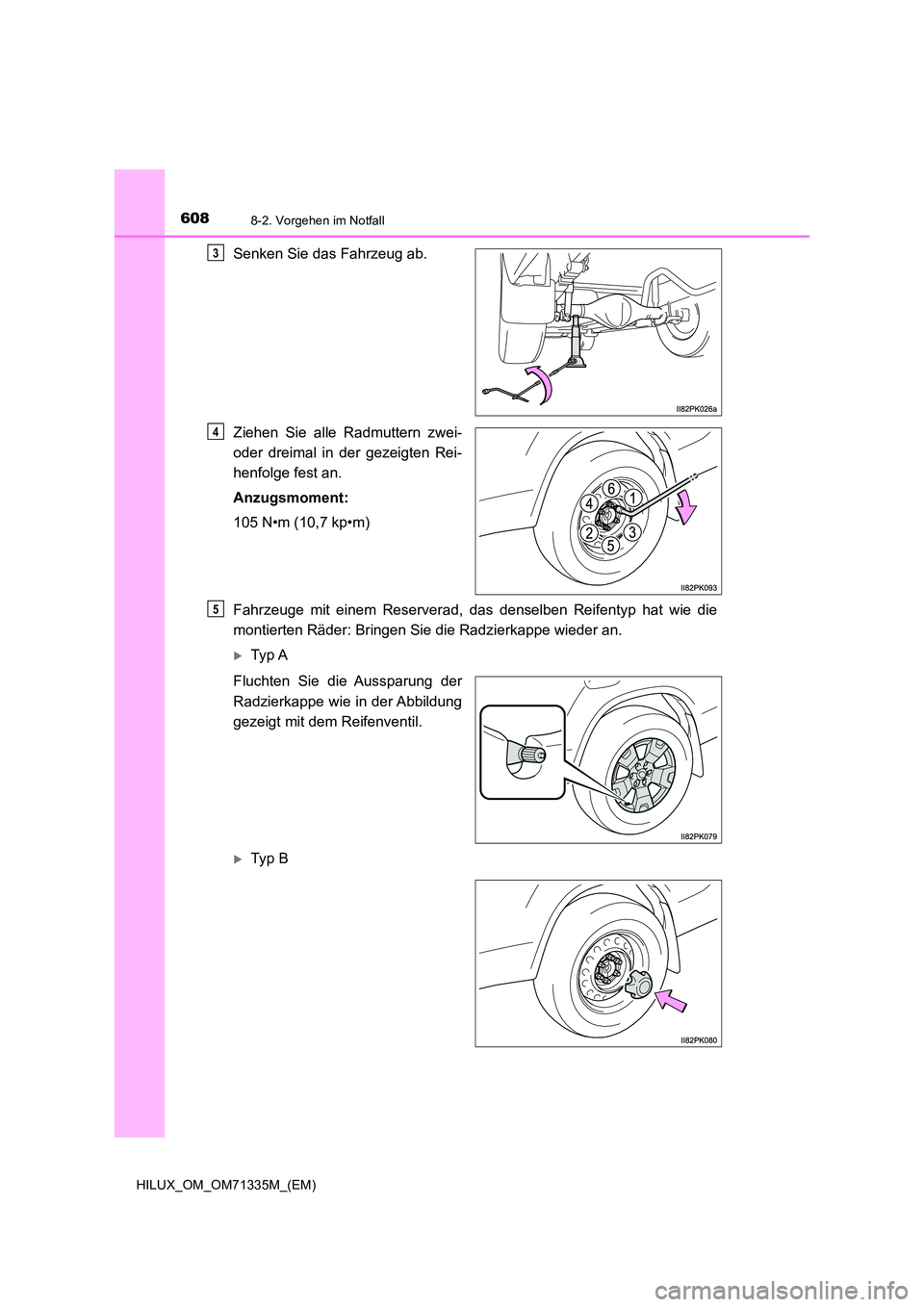

Senken Sie das Fahrzeug ab.
Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
105 N•m (10,7 kp•m)
Fahrzeuge mit einem Reserverad, das denselben Reifentyp hat wie die
montierten Räder: Bringen Sie die Radzierkappe wieder an.
Typ A
Fluchten Sie die Aussparung der
Radzierkappe wie in der Abbildung
gezeigt mit dem Reifenventil.
Typ B
3
4
5

6098-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

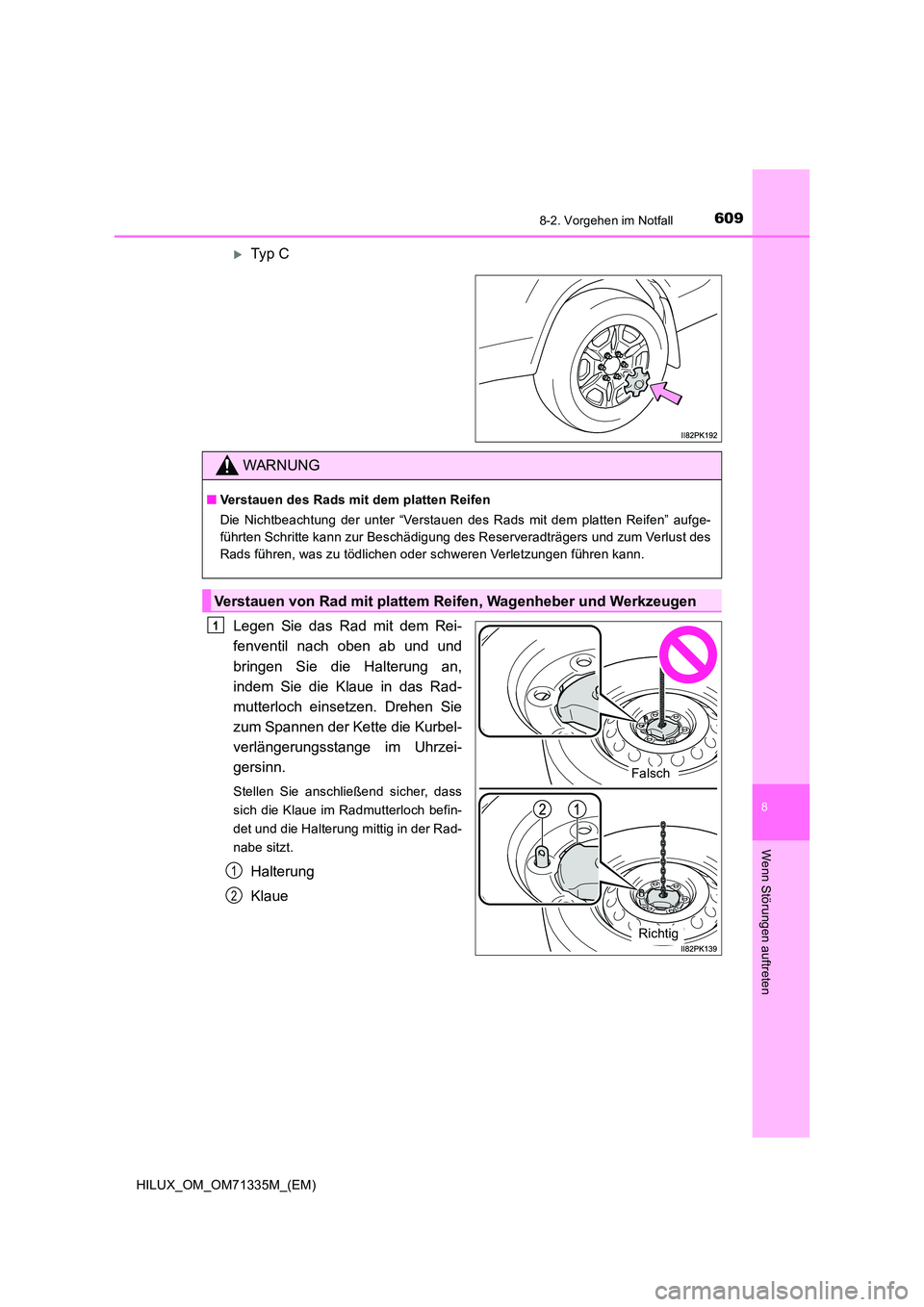

Typ C
Legen Sie das Rad mit dem Rei-
fenventil nach oben ab und und
bringen Sie die Halterung an,
indem Sie die Klaue in das Rad-
mutterloch einsetzen. Drehen Sie
zum Spannen der Kette die Kurbel-
verlängerungsstange im Uhrzei-
gersinn.
Stellen Sie anschließend sicher, dass
sich die Klaue im Radmutterloch befin-
det und die Halterung mittig in der Rad-
nabe sitzt.
Halterung
Klaue
WARNUNG
Q Verstauen des Rads mit dem platten Reifen
Die Nichtbeachtung der unter “Verstauen des Rads mit dem platten Reifen” aufge-
führten Schritte kann zur Beschädigung des Reserveradträgers und zum Verlust des
Rads führen, was zu tödlichen oder schweren Verletzungen führen kann.
Verstauen von Rad mit plattem Reifen, Wagenheber und Werkzeugen
Falsch
Richtig
1
1
2

6108-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

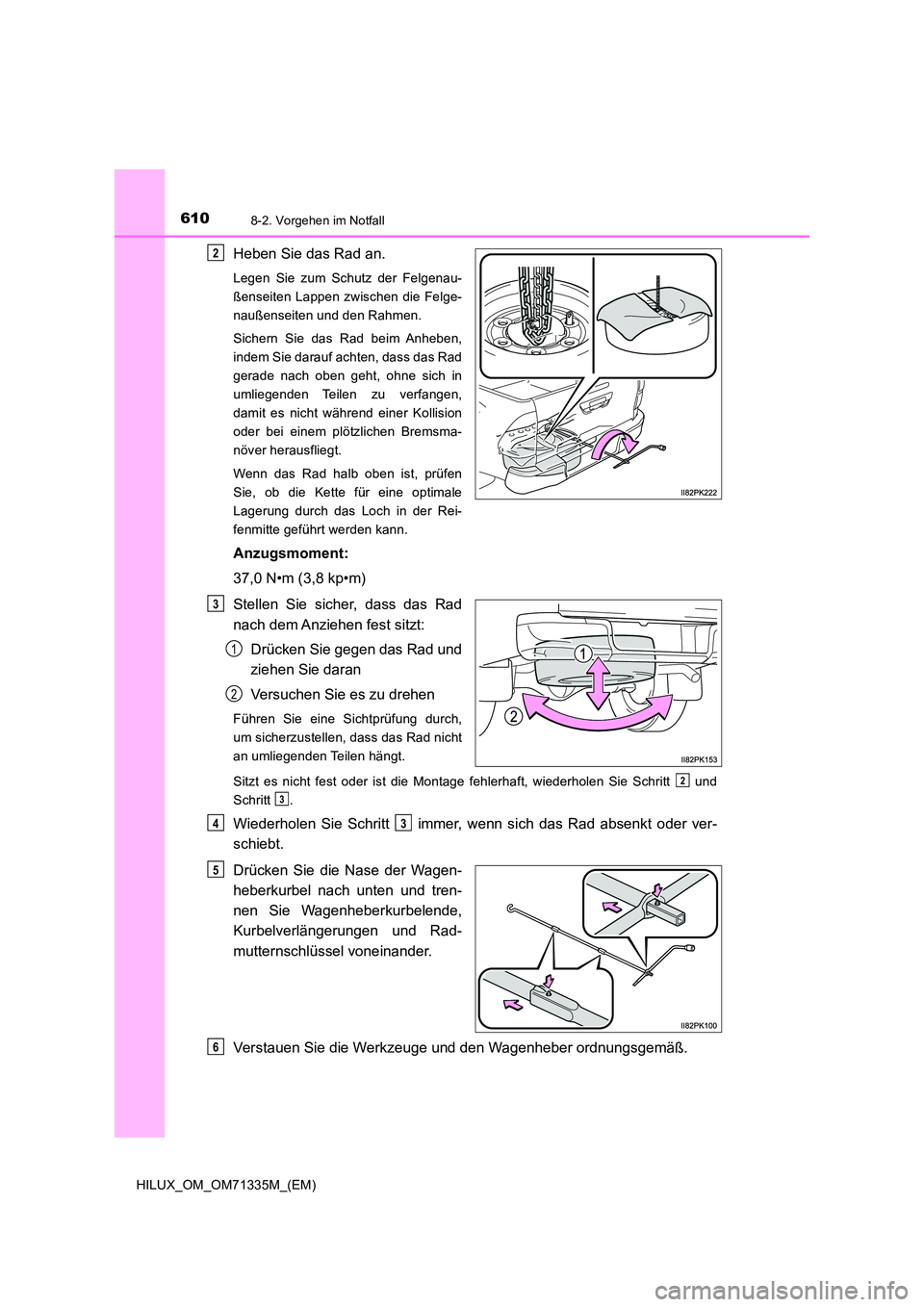

Heben Sie das Rad an.
Legen Sie zum Schutz der Felgenau-
ßenseiten Lappen zwischen die Felge-
naußenseiten und den Rahmen.
Sichern Sie das Rad beim Anheben,
indem Sie darauf achten, dass das Rad
gerade nach oben geht, ohne sich in
umliegenden Teilen zu verfangen,
damit es nicht während einer Kollision
oder bei einem plötzlichen Bremsma-
növer herausfliegt.
Wenn das Rad halb oben ist, prüfen
Sie, ob die Kette für eine optimale
Lagerung durch das Loch in der Rei-
fenmitte geführt werden kann.
Anzugsmoment:
37,0 N•m (3,8 kp•m)
Stellen Sie sicher, dass das Rad
nach dem Anziehen fest sitzt:
Drücken Sie gegen das Rad und
ziehen Sie daran
Versuchen Sie es zu drehen
Führen Sie eine Sichtprüfung durch,
um sicherzustellen, dass das Rad nicht
an umliegenden Teilen hängt.
Sitzt es nicht fest oder ist die Montage fehlerhaft, wiederholen Sie Schritt und
Schritt .
Wiederholen Sie Schritt immer, wenn sich das Rad absenkt oder ver-
schiebt.
Drücken Sie die Nase der Wagen-
heberkurbel nach unten und tren-
nen Sie Wagenheberkurbelende,
Kurbelverlängerungen und Rad-
mutternschlüssel voneinander.
Verstauen Sie die Werkzeuge und den Wagenheber ordnungsgemäß.
2
3
1
2
2
3
43
5
6

6118-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

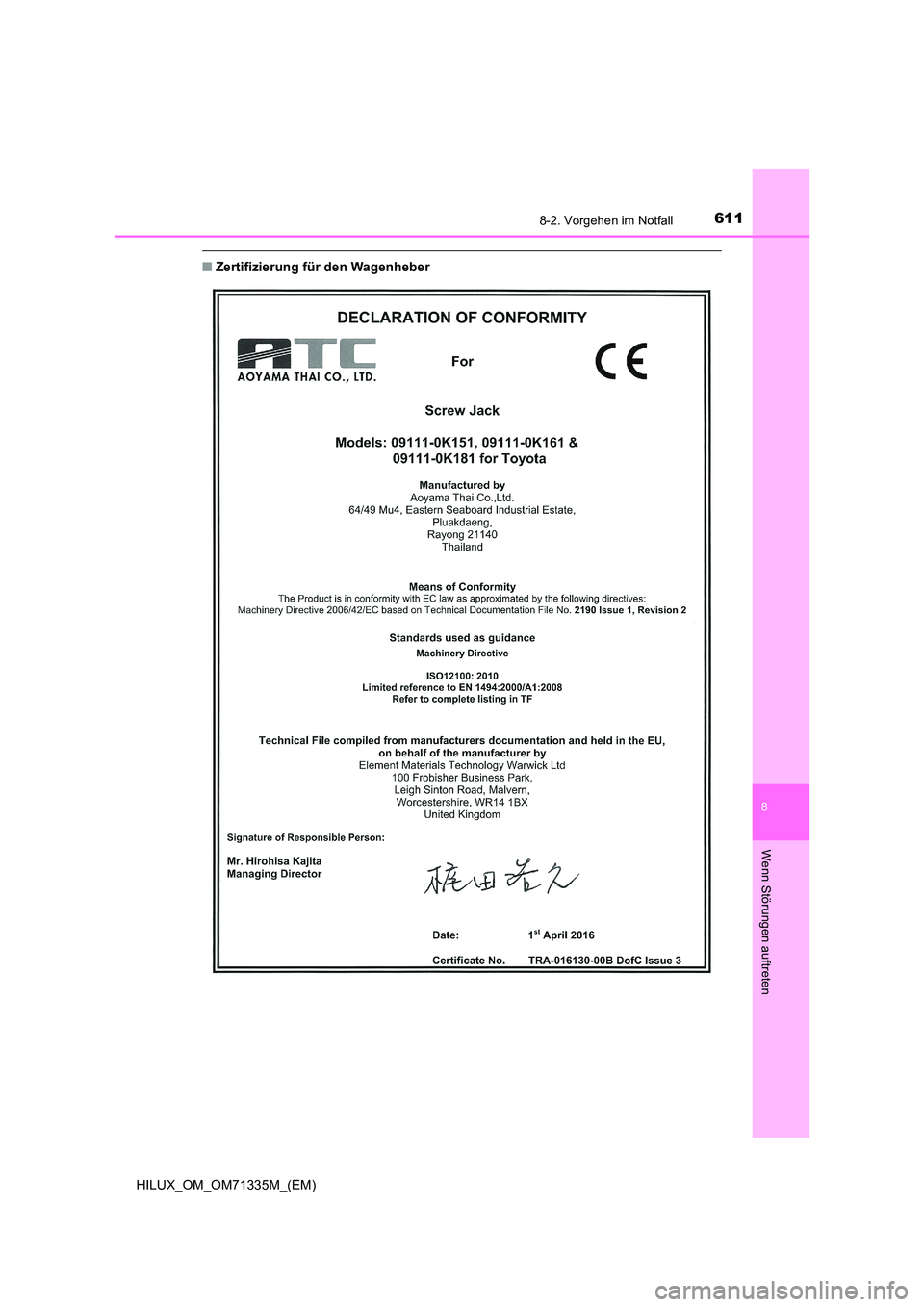

QZertifizierung für den Wagenheber

6128-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

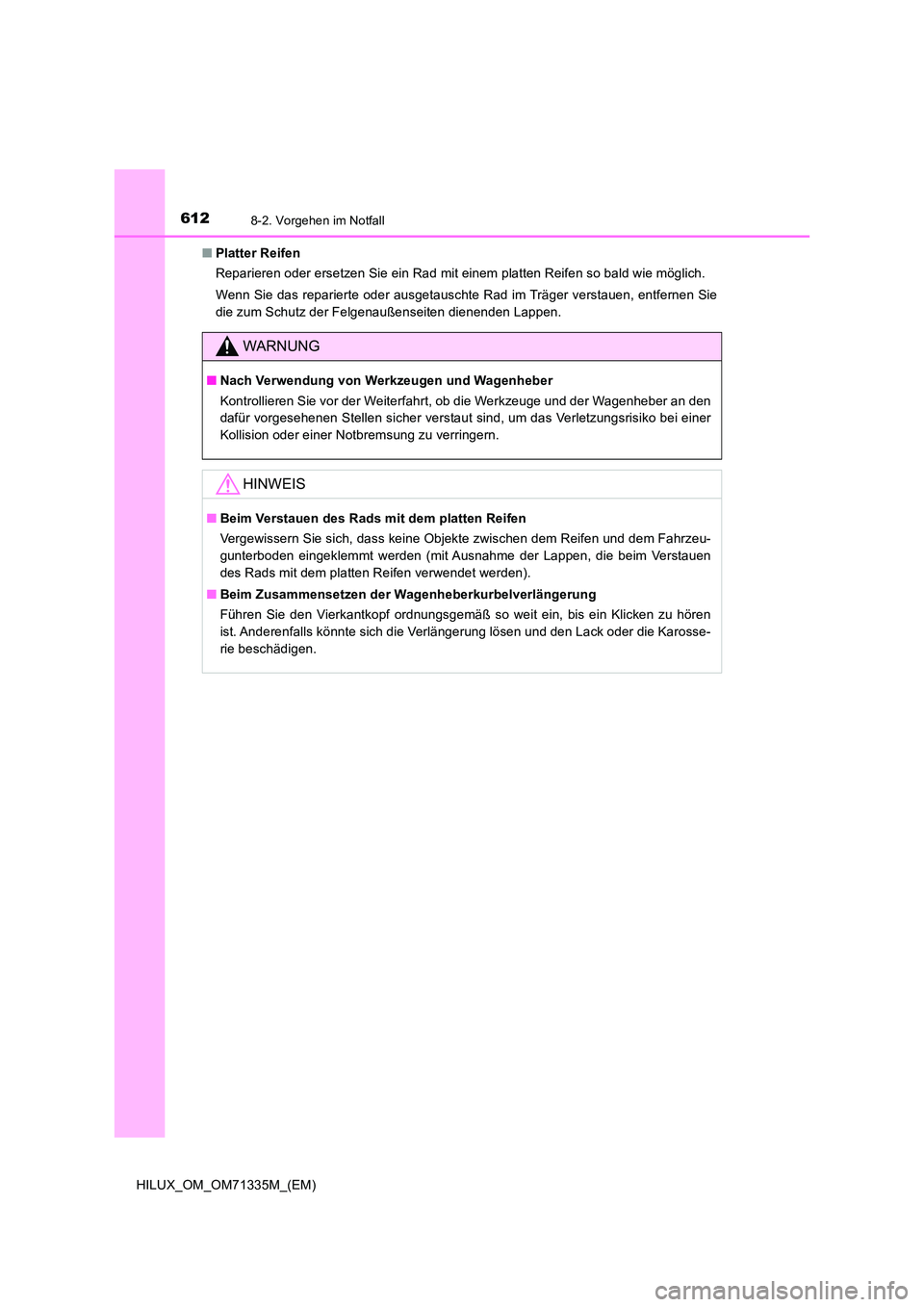

Q Platter Reifen
Reparieren oder ersetzen Sie ein Rad mit einem platten Reifen so bald wie möglich.
Wenn Sie das reparierte oder ausgetauschte Rad im Träger verstauen, entfernen Sie
die zum Schutz der Felgenaußenseiten dienenden Lappen.
WARNUNG
Q Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer
Kollision oder einer Notbremsung zu verringern.
HINWEIS
Q Beim Verstauen des Rads mit dem platten Reifen
Vergewissern Sie sich, dass keine Objekte zwischen dem Reifen und dem Fahrzeu-
gunterboden eingeklemmt werden (mit Ausnahme der Lappen, die beim Verstauen
des Rads mit dem platten Reifen verwendet werden).
Q Beim Zusammensetzen der Wagenheberkurbelverlängerung
Führen Sie den Vierkantkopf ordnungsgemäß so weit ein, bis ein Klicken zu hören
ist. Anderenfalls könnte sich die Verlängerung lösen und den Lack oder die Karosse-
rie beschädigen.

6138-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)
8
Wenn Störungen auftreten

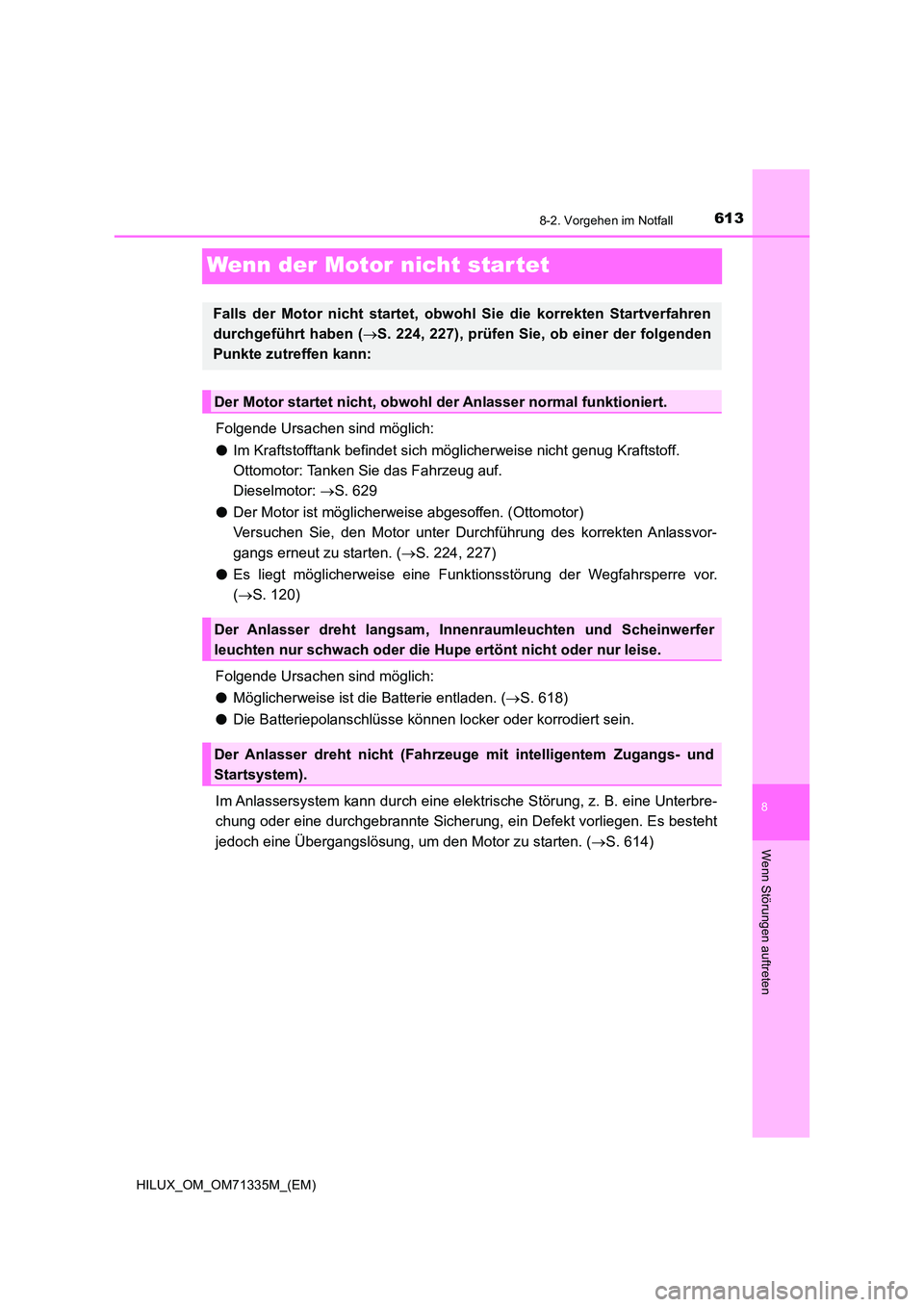

Wenn der Motor nicht star tet
Folgende Ursachen sind möglich:
O Im Kraftstofftank befindet sich möglicherweise nicht genug Kraftstoff.
Ottomotor: Tanken Sie das Fahrzeug auf.
Dieselmotor: S. 629
O Der Motor ist möglicherweise abgesoffen. (Ottomotor)
Versuchen Sie, den Motor unter Durchführung des korrekten Anlassvor-
gangs erneut zu starten. ( S. 224, 227)
O Es liegt möglicherweise eine Funktionsstörung der Wegfahrsperre vor.
( S. 120)
Folgende Ursachen sind möglich:
O Möglicherweise ist die Batterie entladen. (S. 618)
O Die Batteriepolanschlüsse können locker oder korrodiert sein.
Im Anlassersystem kann durch eine elektrische Störung, z. B. eine Unterbre-
chung oder eine durchgebrannte Sicherung, ein Defekt vorliegen. Es besteht
jedoch eine Übergangslösung, um den Motor zu starten. ( S. 614)
Falls der Motor nicht startet, obwohl Sie die korrekten Startverfahren
durchgeführt haben ( S. 224, 227), prüfen Sie, ob einer der folgenden
Punkte zutreffen kann:
Der Motor startet nicht, obwohl der Anlasser normal funktioniert.
Der Anlasser dreht langsam, Innenraumleuchten und Scheinwerfer
leuchten nur schwach oder die Hupe ertönt nicht oder nur leise.
Der Anlasser dreht nicht (Fahrzeuge mit intelligentem Zugangs- und
Startsystem).

6148-2. Vorgehen im Notfall
HILUX_OM_OM71335M_(EM)

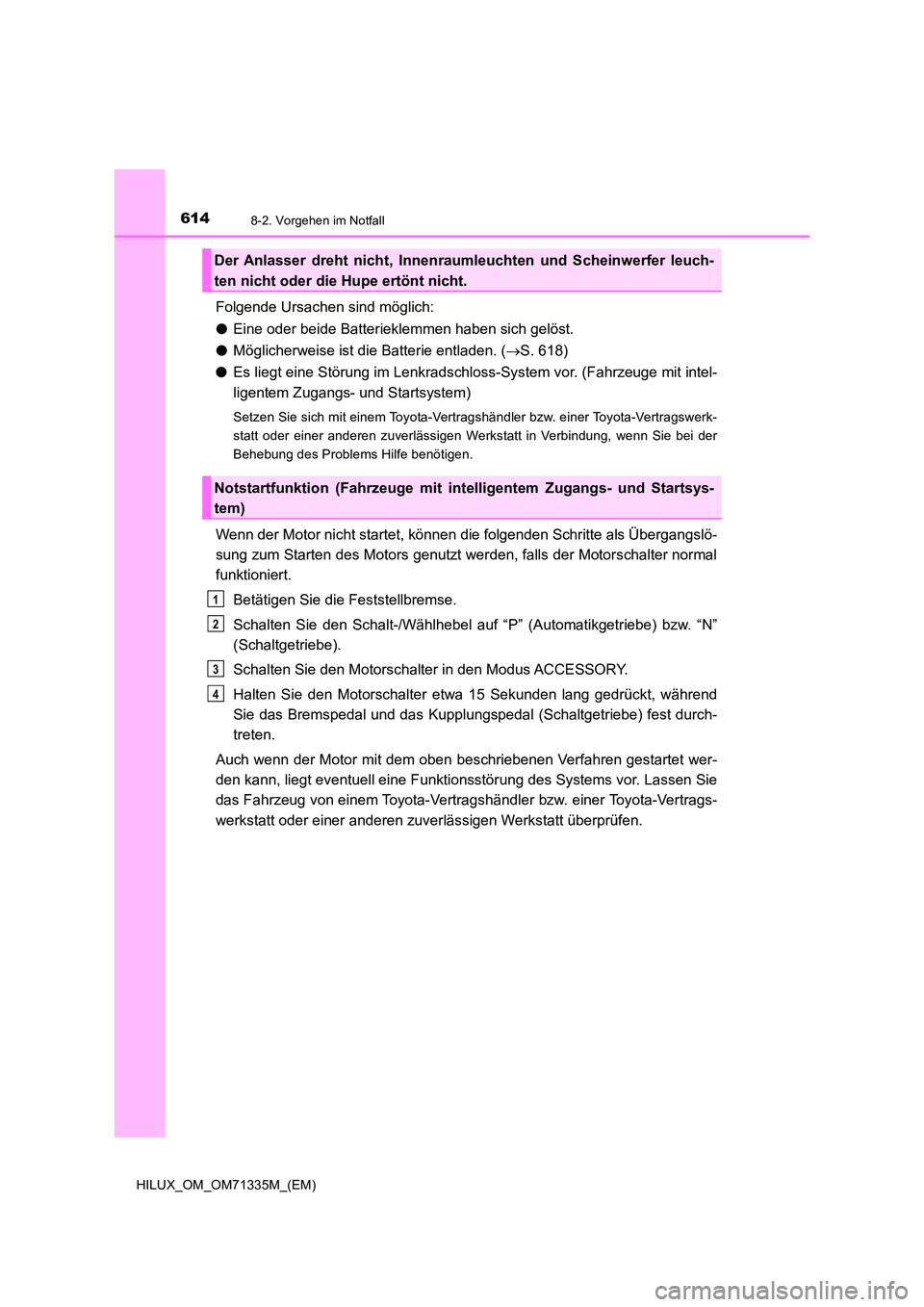

Folgende Ursachen sind möglich:
O Eine oder beide Batterieklemmen haben sich gelöst.
O Möglicherweise ist die Batterie entladen. (S. 618)
O Es liegt eine Störung im Lenkradschloss-System vor. (Fahrzeuge mit intel-
ligentem Zugangs- und Startsystem)
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung, wenn Sie bei der
Behebung des Problems Hilfe benötigen.
Wenn der Motor nicht startet, können die folgenden Schritte als Übergangslö-
sung zum Starten des Motors genutzt werden, falls der Motorschalter normal
funktioniert.
Betätigen Sie die Feststellbremse.
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatikgetriebe) bzw. “N”
(Schaltgetriebe).
Schalten Sie den Motorschalter in den Modus ACCESSORY.
Halten Sie den Motorschalter etwa 15 Sekunden lang gedrückt, während
Sie das Bremspedal und das Kupplungs pedal (Schaltgetriebe) fest durch-
treten.
Auch wenn der Motor mit dem oben beschriebenen Verfahren gestartet wer-
den kann, liegt eventuell eine Funktionsstörung des Systems vor. Lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Der Anlasser dreht nicht, Innenrau mleuchten und Scheinwerfer leuch-
ten nicht oder die Hupe ertönt nicht.
Notstartfunktion (Fahrzeuge mit in telligentem Zugangs- und Startsys-
tem)
1
2
3
4
