2022 TOYOTA HILUX Betriebsanleitungen (in German)

5117-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs
WARNUNG
QChemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können entflammbares
und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten an oder in
der Nähe der Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödlicher
oder schwerer Verletzungen zu minimieren:
O Um Funkenbildung zu vermeiden, berühren Sie die Batteriepole nicht mit Werkzeu-
gen.
O Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der Batterie an.
O Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
O Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
O Tragen Sie bei Arbeiten in der Nähe der Batterie eine Schutzbrille.
O Halten Sie Kinder von der Batterie fern.
Q Orte zum sicheren Aufladen der Batterie
Laden Sie die Batterie immer in einem offenen Bereich auf. Laden Sie die Batterie
nicht in einer Garage oder einem schlecht belüfteten Raum auf.
Q Aufladen der Batterie (Fahrzeuge mit wartungsfreier Batterie)
Führen Sie nur ein langsames Aufladen durch (5 A oder weniger). Die Batterie kann
explodieren, wenn sie zu schnell aufgeladen wird.
Q Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
O Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie mindestens 15 Minuten lang die Augen mit klarem Wasser und suchen
Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten
Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
O Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch
immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
O Bei Kontakt mit Kleidung
Der Elektrolyt kann durch die Kleidung auf die Haut dringen. Legen Sie die Klei-
dung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
O Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.
O Wenn nicht ausreichend Batterieflüssigkeit vorhanden ist
Verwenden Sie die Batterie nicht, wenn nicht ausreichend Batterieflüssigkeit vor-
handen ist. Es besteht die Gefahr, dass die Batterie explodiert.
Q Beim Abklemmen der Batterie
Klemmen Sie den Minuspol (-) nicht an der Karosserieseite ab. Der abgeklemmte
Minuspol (-) könnte den Pluspol (+) berühren und einen Kurzschluss verursachen,
der zu tödlichen oder schweren Verletzungen führen kann.

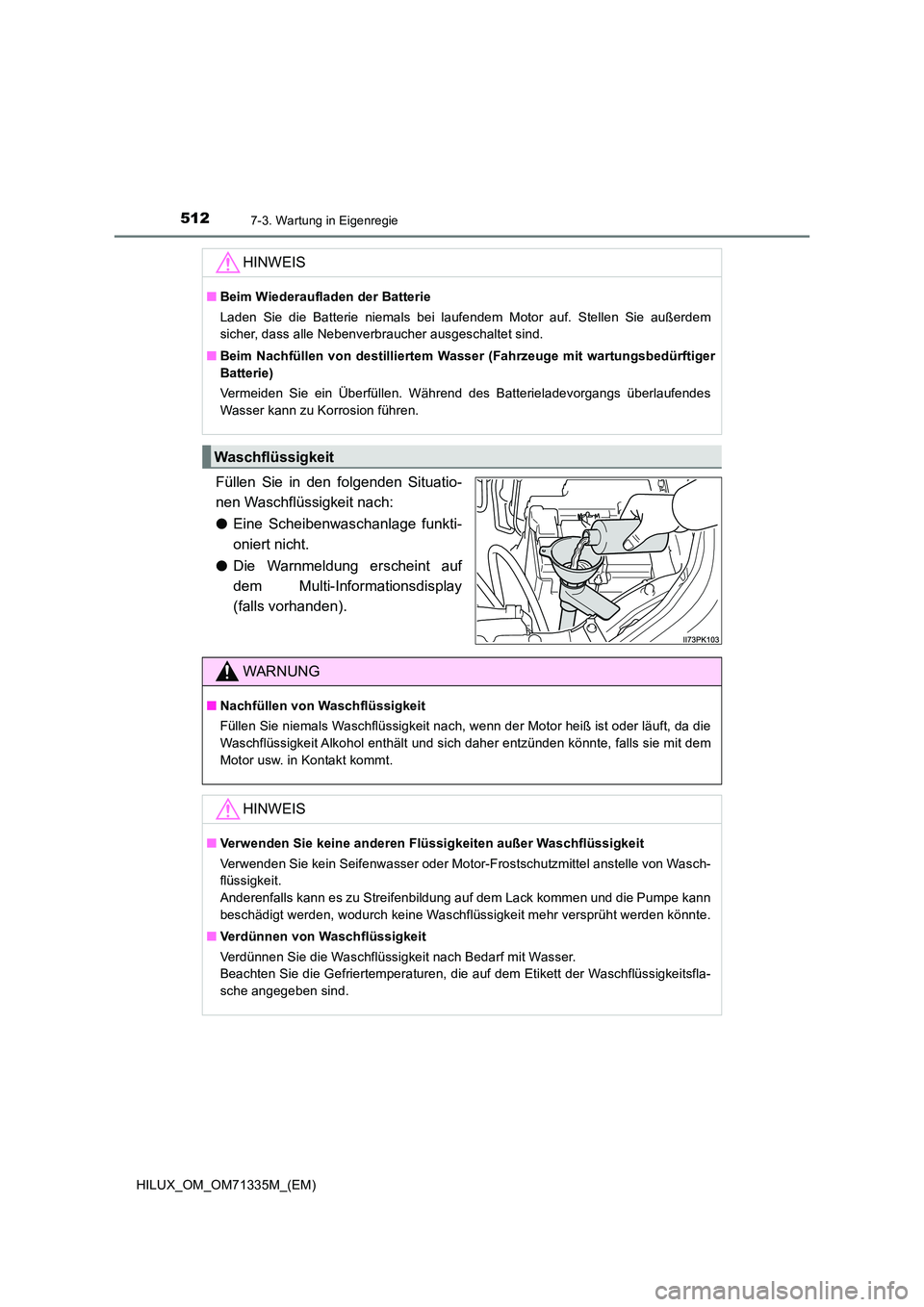

5127-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
Füllen Sie in den folgenden Situatio-
nen Waschflüssigkeit nach:
O Eine Scheibenwaschanlage funkti-
oniert nicht.
O Die Warnmeldung erscheint auf
dem Multi-Informationsdisplay
(falls vorhanden).
HINWEIS
Q Beim Wiederaufladen der Batterie
Laden Sie die Batterie niemals bei laufendem Motor auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.
Q Beim Nachfüllen von destilliertem Wasser (Fahrzeuge mit wartungsbedürftiger
Batterie)
Vermeiden Sie ein Überfüllen. Während des Batterieladevorgangs überlaufendes
Wasser kann zu Korrosion führen.
Waschflüssigkeit
WARNUNG
Q Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem
Motor usw. in Kontakt kommt.
HINWEIS
Q Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel anstelle von Wasch-
flüssigkeit.
Anderenfalls kann es zu Streifenbildung auf dem Lack kommen und die Pumpe kann
beschädigt werden, wodurch keine Waschflüssigkeit mehr versprüht werden könnte.
Q Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsfla-
sche angegeben sind.

5137-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs
Sie können das Wasser selbst aus dem Kraftstofffilter ablassen. Da das Ver-
fahren jedoch schwierig ist, empfehlen wir, das Ablassen von einem Toyota-
Vertragshändler bzw. einer Toyota -Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vornehmen zu lassen. Selbst wenn Sie sich ent-
scheiden, das Wasser selbst abzulassen, setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota -Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
Das Wasser im Kraftstofffilter muss abgelassen werden, wenn eines der fol-
genden Symptome auftritt:
Fahrzeuge ohne Multi-Informationsdisplay
Wenn die Kraftstoffsystem-Warnleuchte blinkt und ein Warnsummer ertönt.
( S. 583)
Fahrzeuge mit Multi-Informationsdisplay
Wenn “Wasser im Kraftstofffilter Siehe Handbuch” auf dem Multi-Informati-
onsdisplay angezeigt wird und ein Warnsummer ertönt*1.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Schalten Sie den
Motorschalter in Stellung “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem: Schalten Sie den
Motorschalter aus.
Stellen Sie zum Auffangen des austretenden Wassers und Kraftstoffs ein
kleines Gefäß unter die Ablassschraube oder den Ablassschlauch.
Gehen Sie zum Ablassen des Wassers wie in der Abbildung gezeigt vor.
Drehen Sie die Ablassschraube
um ca. 2 bis 2 1/
2 Umdrehungen gegen den Uhr-
zeigersinn.
Ein weiteres Lösen der Schraube
führt dazu, dass Wasser rund um
die Ablassschraube herausquillt.
Betätigen Sie die Entlüftungs-
pumpe, bis Kraftstoff auszutre-
ten beginnt.
Ziehen Sie die Ablassschraube nach dem Ablassen von Hand fest.
*1: Modelle mit dem Code “Leer” für das Bestimmungsland*2
*2: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( S. 12)
Kraftstofffilter (nur Modelle mit Dieselmotor)
1
2
3
1
2
4

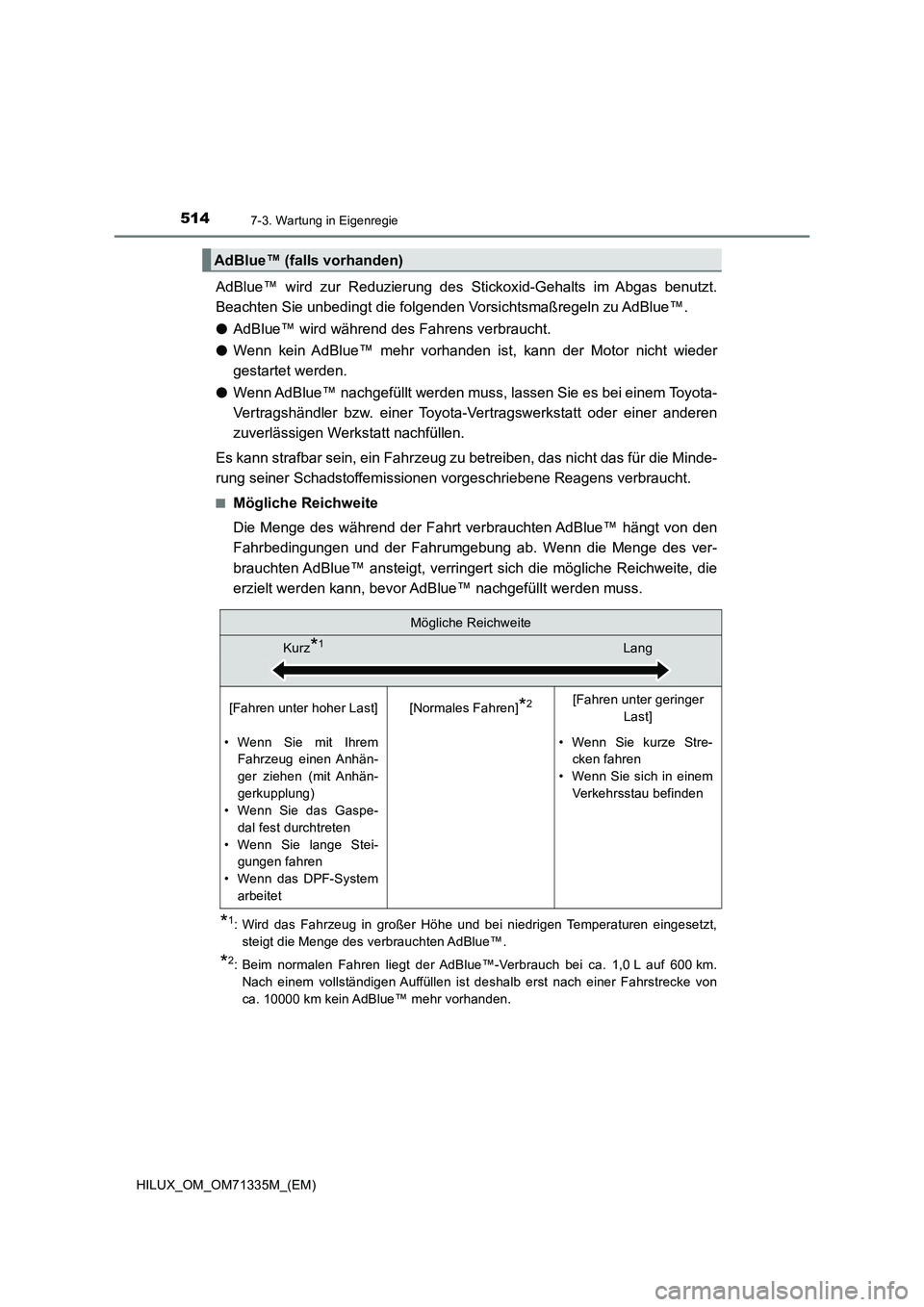

5147-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
AdBlue™ wird zur Reduzierung des Stickoxid-Gehalts im Abgas benutzt.
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln zu AdBlue™.
OAdBlue™ wird während des Fahrens verbraucht.
OWenn kein AdBlue™ mehr vorhanden ist, kann der Motor nicht wieder
gestartet werden.
OWenn AdBlue™ nachgefüllt werden muss, lassen Sie es bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt nachfüllen.
Es kann strafbar sein, ein Fahrzeug zu betreiben, das nicht das für die Minde-
rung seiner Schadstoffemissionen vorgeschriebene Reagens verbraucht.
QMögliche Reichweite
Die Menge des während der Fahrt verbrauchten AdBlue™ hängt von den
Fahrbedingungen und der Fahrumgebung ab. Wenn die Menge des ver-
brauchten AdBlue™ ansteigt, verringert sich die mögliche Reichweite, die
erzielt werden kann, bevor AdBlue™ nachgefüllt werden muss.
*1: Wird das Fahrzeug in großer Höhe und bei niedrigen Temperaturen eingesetzt,
steigt die Menge des verbrauchten AdBlue™.
*2: Beim normalen Fahren liegt der AdBlue™-Verbrauch bei ca. 1,0 L auf 600 km.
Nach einem vollständigen Auffüllen ist deshalb erst nach einer Fahrstrecke von
ca. 10000 km kein AdBlue™ mehr vorhanden.
AdBlue™ (falls vorhanden)
Mögliche Reichweite
Kurz*1Lang
[Fahren unter hoher Last][Normales Fahren]*2[Fahren unter geringer
Last]
• Wenn Sie mit Ihrem
Fahrzeug einen Anhän-
ger ziehen (mit Anhän-
gerkupplung)
• Wenn Sie das Gaspe-
dal fest durchtreten
• Wenn Sie lange Stei-
gungen fahren
• Wenn das DPF-System
arbeitet• Wenn Sie kurze Stre-
cken fahren
• Wenn Sie sich in einem
Verkehrsstau befinden

5157-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs
QAdBlue™-Warnleuchte und -Warnmeldung
Wenn der AdBlue™-Füllstand
niedrig ist, leuchtet die Warn-
leuchte für niedrigen AdBlue™-
Füllstand auf und eine Warnmel-
dung wird auf dem Multi-Informati-
onsdisplay angezeigt. (S. 516)
Wenn die mögliche Reichweite ent-
sprechend der verbleibenden
AdBlue™-Menge ca. 2400 km
erreicht, leuchtet die Warnleuchte
für niedrigen AdBlue™-Füllstand
auf und eine Warnmeldung wird
angezeigt.
Falls Sie in einem Notfall AdBlue™ selber nachfüllen müssen, befolgen Sie die
Nachfüllschritte unbedingt genau wie beschrieben. (S. 517)

5167-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
QWarnmeldung
Wenn die folgende Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
ergreifen Sie die entsprechende Korrekturmaßnahme.
*1: Verwenden Sie die Reichweite als Richtwert. Je nach Nachfüllmethode, Fahrbedin-
gungen und Fahrumgebung kann die angezeigte mögliche Reichweite von der tat-
sächlichen Reichweite abweichen. ( S. 514)
*2: Die Hauptwarnleuchte leuchtet auf und der Warnsummer ertönt entsprechend der
Warnmeldung.
Q AdBlue™-Anzeige
Die noch im Tank vorhandene AdBlue™-Menge wird auf dem Multi-Informationsdis-
play angezeigt. ( S. 141)
WarnmeldungEinzelheiten/Maßnahmen
“AdBlue-Füllstand niedrig.
AdBlue in 2400km
nachfüllen. Siehe
Betriebsanleitung.”*1
Wenn AdBlue™ nachgefüllt werden muss
 Lassen Sie AdBlue™ von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt nachfüllen.
“AdBlue-Füllstand niedrig
Kein Start in 800km AdBlue
nachfüllen Siehe
Betriebsanleitung”*1, 2
Wenn AdBlue™ nachgefüllt werden muss
Wenn die angezeigte Fahrstrecke überschritten
wird, kann der Motor nicht mehr angelassen
werden.
 Lassen Sie unverzüglich AdBlue™ von einem
Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt nachfüllen.
“AdBlue leer. Neustart des
Motors nicht möglich.
AdBlue nachfüllen. Siehe
Betriebsanleitung.”*2
Wenn AdBlue™ nachgefüllt werden muss
 Wenn der Motor ausgeschaltet wird, kann er
nicht wieder gestartet werden.
Setzen Sie sich sofort mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen
Werkstatt in Verbindung, ohne jedoch den
Motor auszuschalten.
HINWEIS
Q Wenn der AdBlue™-Füllstand niedrig ist
Wenn kein AdBlue™ mehr vorhanden ist, kann der Motor nicht wieder gestartet wer-
den.
Lassen Sie unbedingt AdBlue™ von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt nachfüllen,
bevor es vollständig aufgebraucht ist.

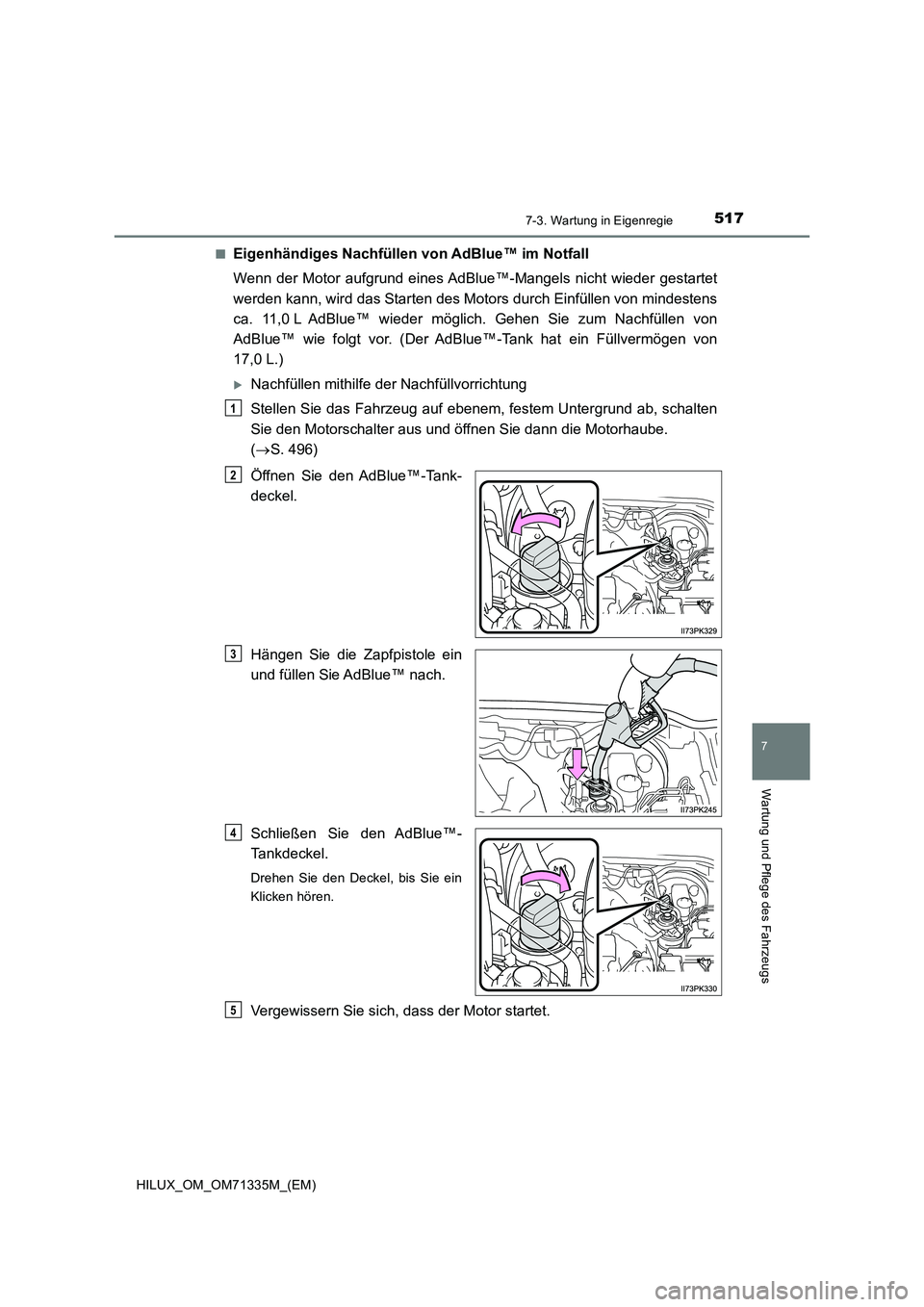

5177-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs
QEigenhändiges Nachfüllen von AdBlue™ im Notfall
Wenn der Motor aufgrund eines AdBlue™-Mangels nicht wieder gestartet
werden kann, wird das Starten des Motors durch Einfüllen von mindestens
ca. 11,0 L AdBlue™ wieder möglich. Gehen Sie zum Nachfüllen von
AdBlue™ wie folgt vor. (Der AdBlue™-Tank hat ein Füllvermögen von
17,0 L.)
Nachfüllen mithilfe der Nachfüllvorrichtung
Stellen Sie das Fahrzeug auf ebenem, festem Untergrund ab, schalten
Sie den Motorschalter aus und öffnen Sie dann die Motorhaube.
( S. 496)
Öffnen Sie den AdBlue™-Tank-
deckel.
Hängen Sie die Zapfpistole ein
und füllen Sie AdBlue™ nach.
Schließen Sie den AdBlue™-
Tankdeckel.
Drehen Sie den Deckel, bis Sie ein
Klicken hören.
Vergewissern Sie sich, dass der Motor startet.
1
2
3
4
5

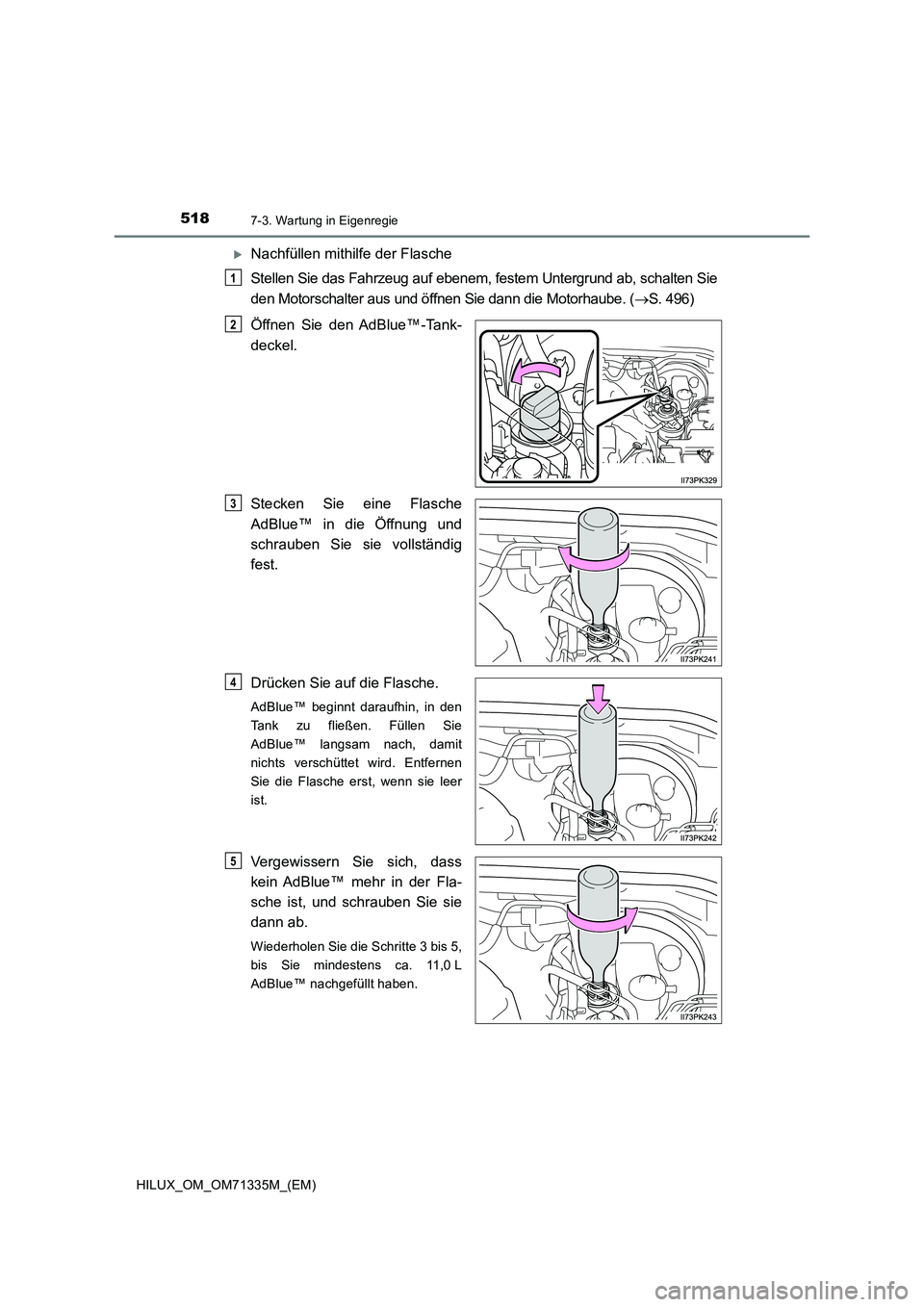

5187-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
Nachfüllen mithilfe der Flasche
Stellen Sie das Fahrzeug auf ebenem, festem Untergrund ab, schalten Sie
den Motorschalter aus und öffnen Sie dann die Motorhaube. ( S. 496)
Öffnen Sie den AdBlue™-Tank-
deckel.
Stecken Sie eine Flasche
AdBlue™ in die Öffnung und
schrauben Sie sie vollständig
fest.
Drücken Sie auf die Flasche.
AdBlue™ beginnt daraufhin, in den
Tank zu fließen. Füllen Sie
AdBlue™ langsam nach, damit
nichts verschüttet wird. Entfernen
Sie die Flasche erst, wenn sie leer
ist.
Vergewissern Sie sich, dass
kein AdBlue™ mehr in der Fla-
sche ist, und schrauben Sie sie
dann ab.
Wiederholen Sie die Schritte 3 bis 5,
bis Sie mindestens ca. 11,0 L
AdBlue™ nachgefüllt haben.
1
2
3
4
5
