2022 TOYOTA HILUX Betriebsanleitungen (in German)

5437-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

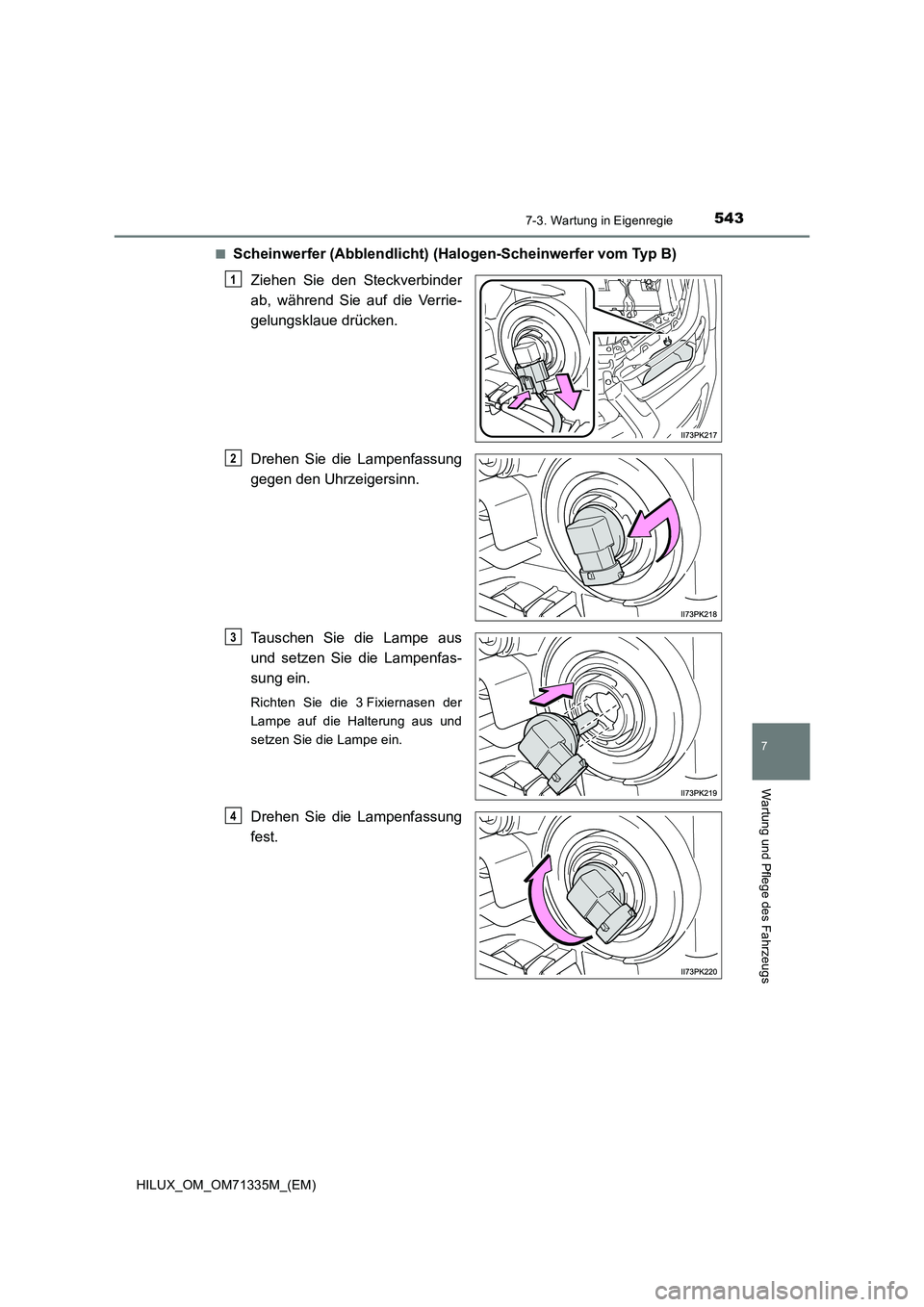

QScheinwerfer (Abblendlicht) (Halogen-Scheinwerfer vom Typ B)
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Tauschen Sie die Lampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Fixiernasen der
Lampe auf die Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
fest.
1
2
3
4

5447-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
Bringen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie das
Abblendlicht einmal ein und stellen
Sie sicher, dass kein Licht durch die
Halterung dringt.
5

5457-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

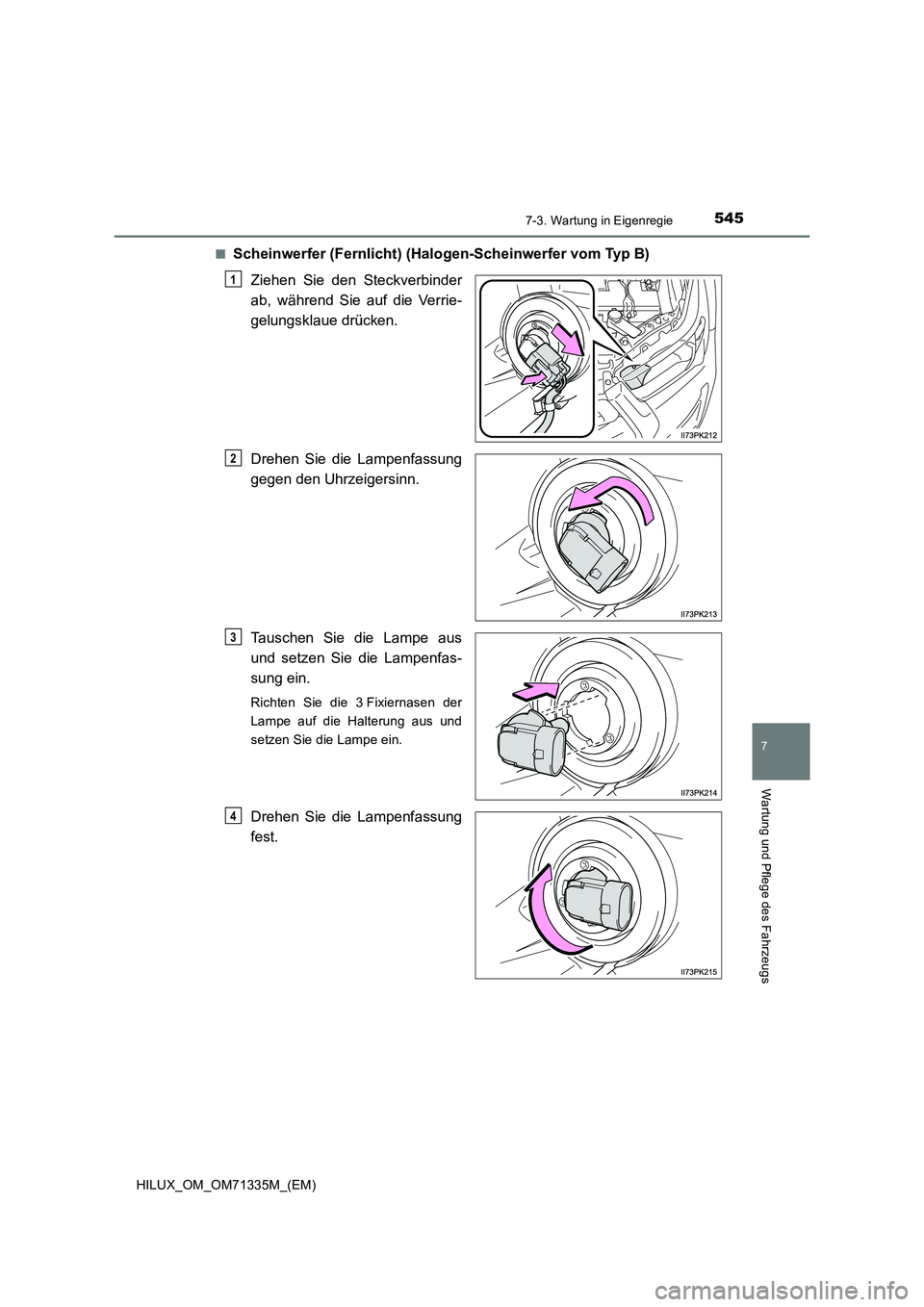

QScheinwerfer (Fernlicht) (Halogen-Scheinwerfer vom Typ B)
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Tauschen Sie die Lampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Fixiernasen der
Lampe auf die Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
fest.
1
2
3
4

5467-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
Bringen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie das
Fernlicht einmal ein und stellen Sie
sicher, dass kein Licht durch die
Halterung dringt.
5

5477-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

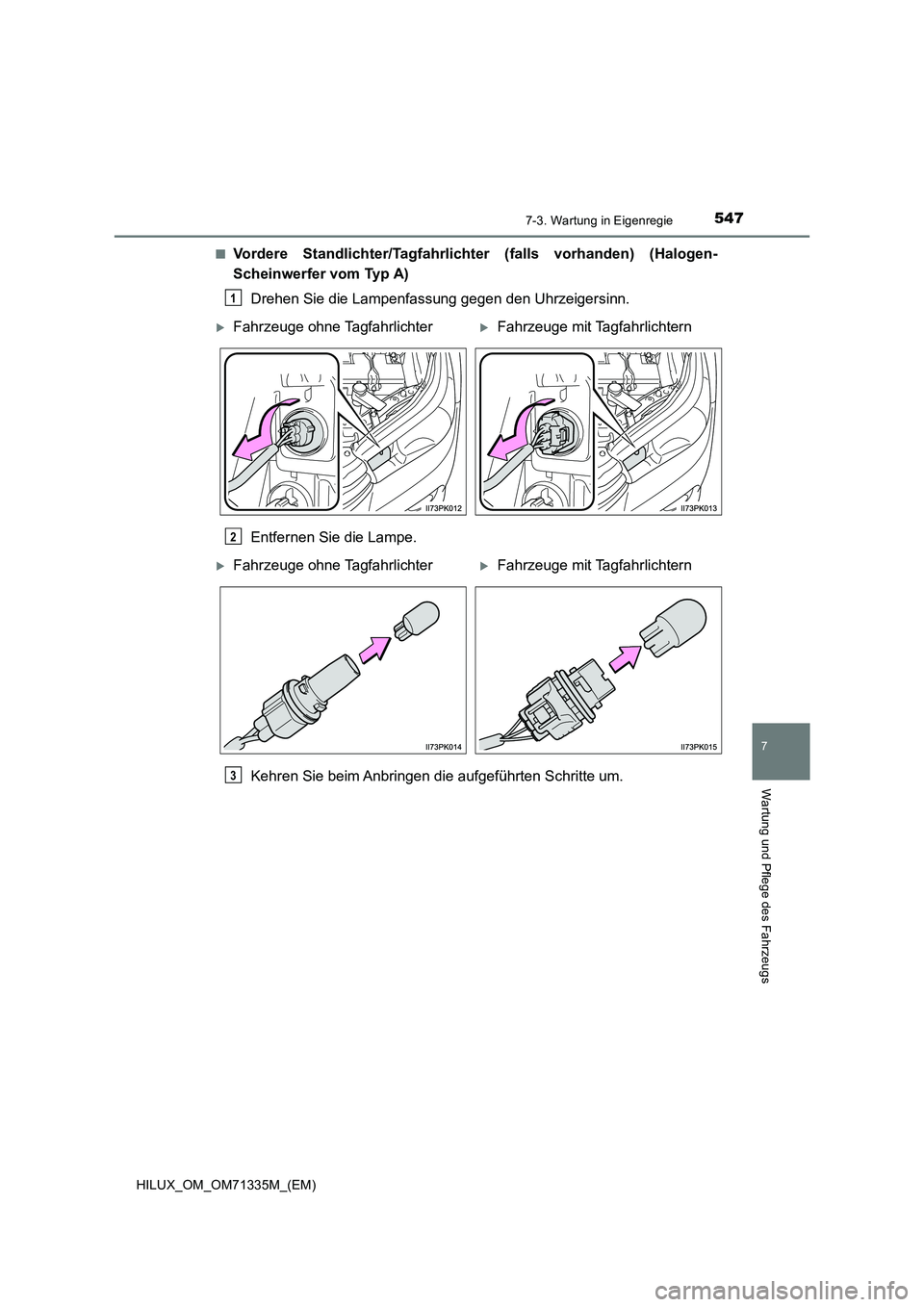

QVordere Standlichter/Tagfahrlichter (falls vorhanden) (Halogen-
Scheinwerfer vom Typ A)
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Kehren Sie beim Anbringen die aufgeführten Schritte um.
1
Fahrzeuge ohne TagfahrlichterFahrzeuge mit Tagfahrlichtern
2
Fahrzeuge ohne TagfahrlichterFahrzeuge mit Tagfahrlichtern
3

5487-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)Q

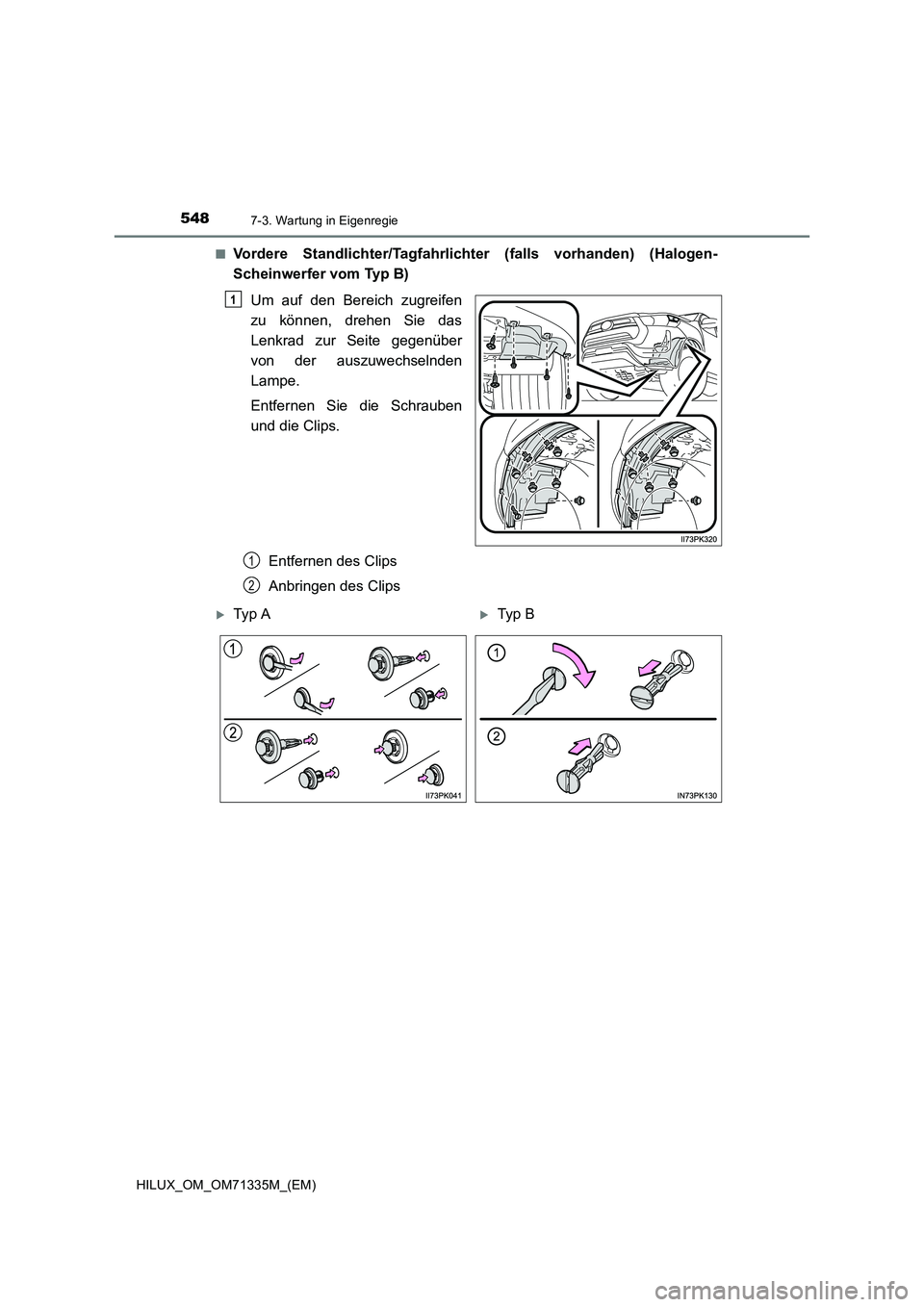

Vordere Standlichter/Tagfahrlichter (falls vorhanden) (Halogen-
Scheinwerfer vom Typ B)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
von der auszuwechselnden
Lampe.
Entfernen Sie die Schrauben
und die Clips.
Entfernen des Clips
Anbringen des Clips
1
1
2
Ty p ATyp B

5497-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

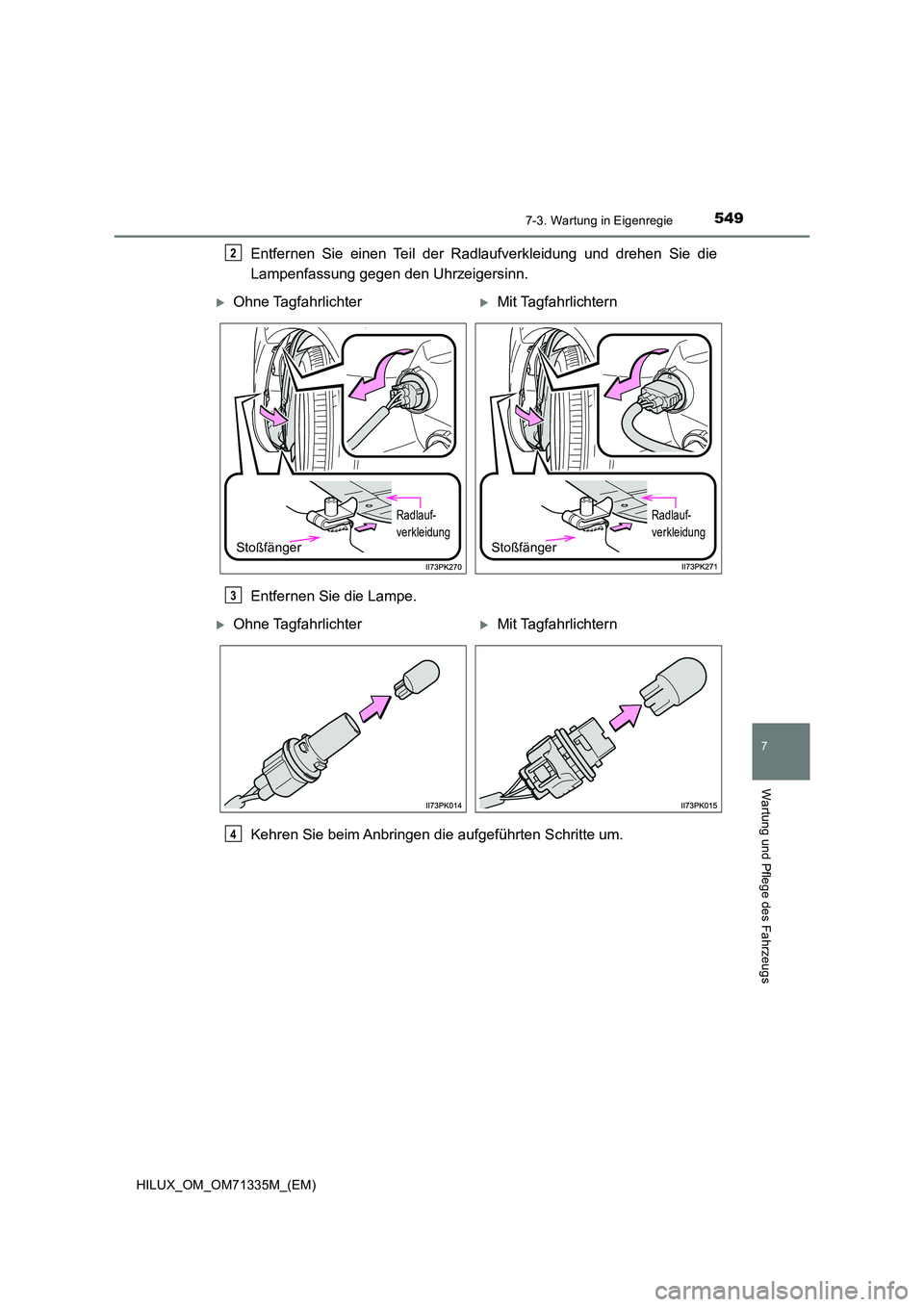

Entfernen Sie einen Teil der Radlaufverkleidung und drehen Sie die
Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Kehren Sie beim Anbringen die aufgeführten Schritte um.
2
Ohne TagfahrlichterMit Tagfahrlichtern
Stoßfänger
Radlauf-
verkleidungStoßfänger
Radlauf-
verkleidung
3
Ohne TagfahrlichterMit Tagfahrlichtern
4

5507-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)Q

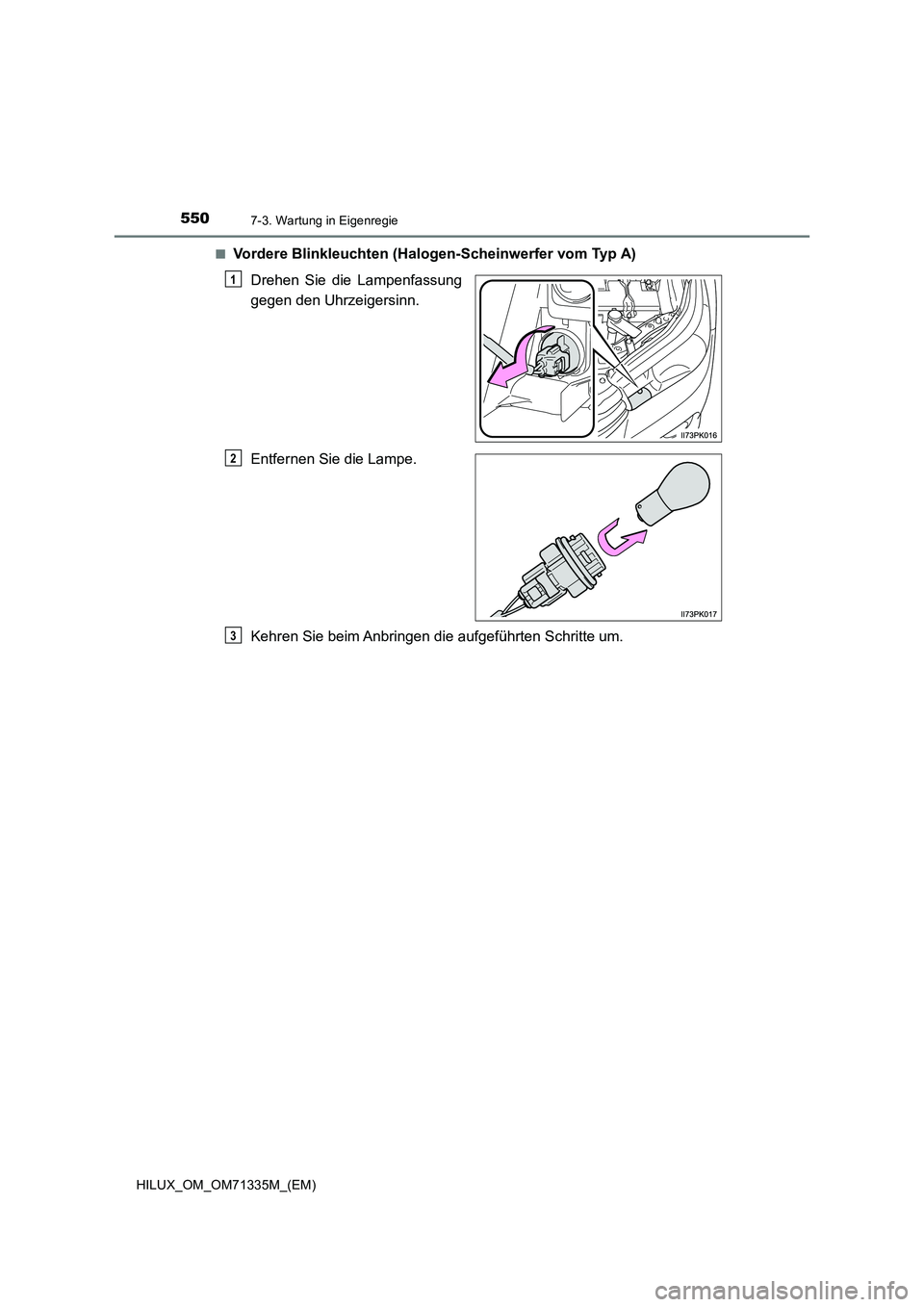

Vordere Blinkleuchten (Halogen-Scheinwerfer vom Typ A)
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Kehren Sie beim Anbringen die aufgeführten Schritte um.
1
2
3
