2022 TOYOTA CAMRY Manuale duso (in Italian)

4956-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL■

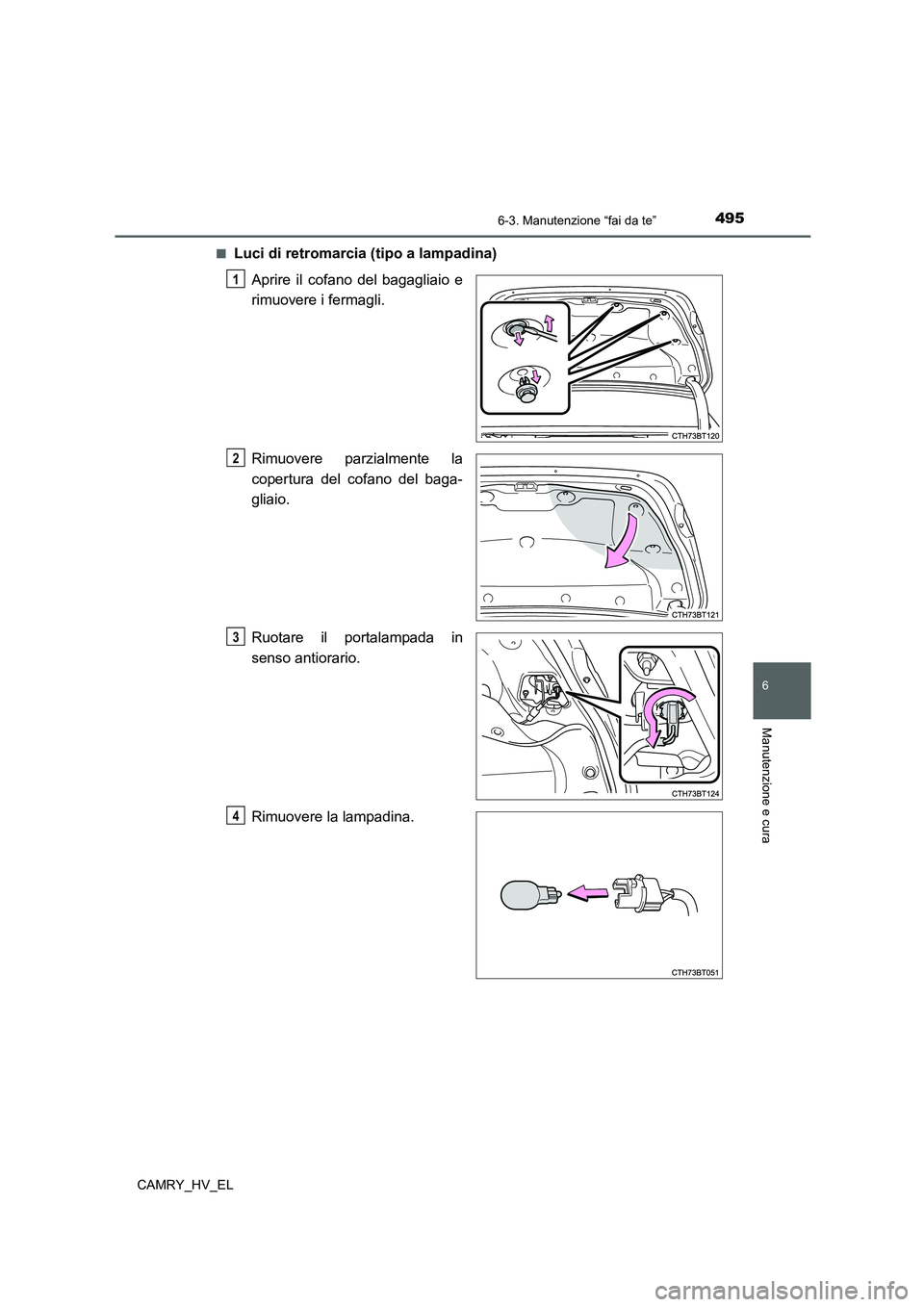

Luci di retromarcia (tipo a lampadina)
Aprire il cofano del bagagliaio e
rimuovere i fermagli.
Rimuovere parzialmente la
copertura del cofano del baga-
gliaio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
1
2
3
4

4966-3. Manutenzione “fai da te”
CAMRY_HV_EL

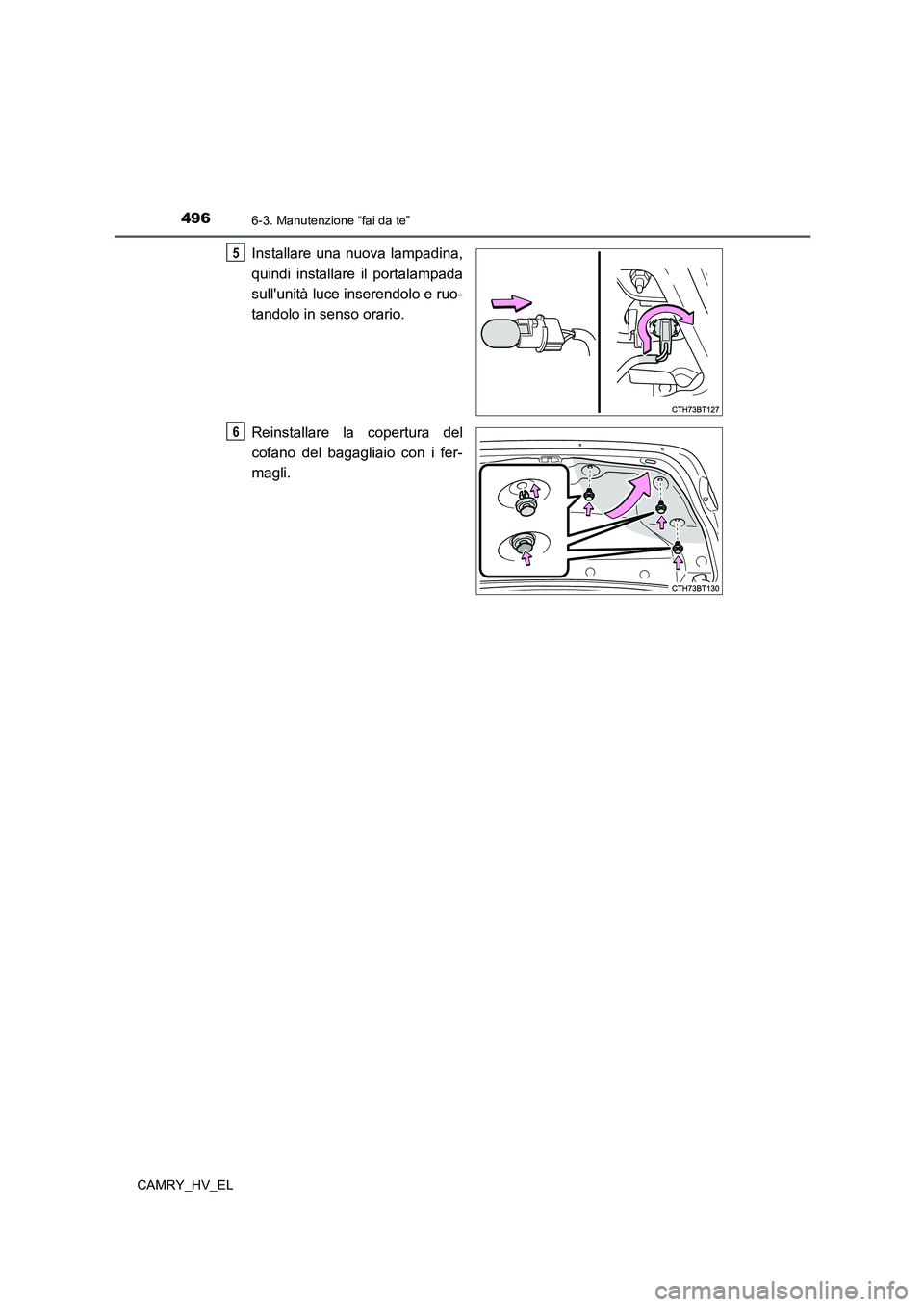

Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Reinstallare la copertura del
cofano del bagagliaio con i fer-
magli.5
6

4976-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL■

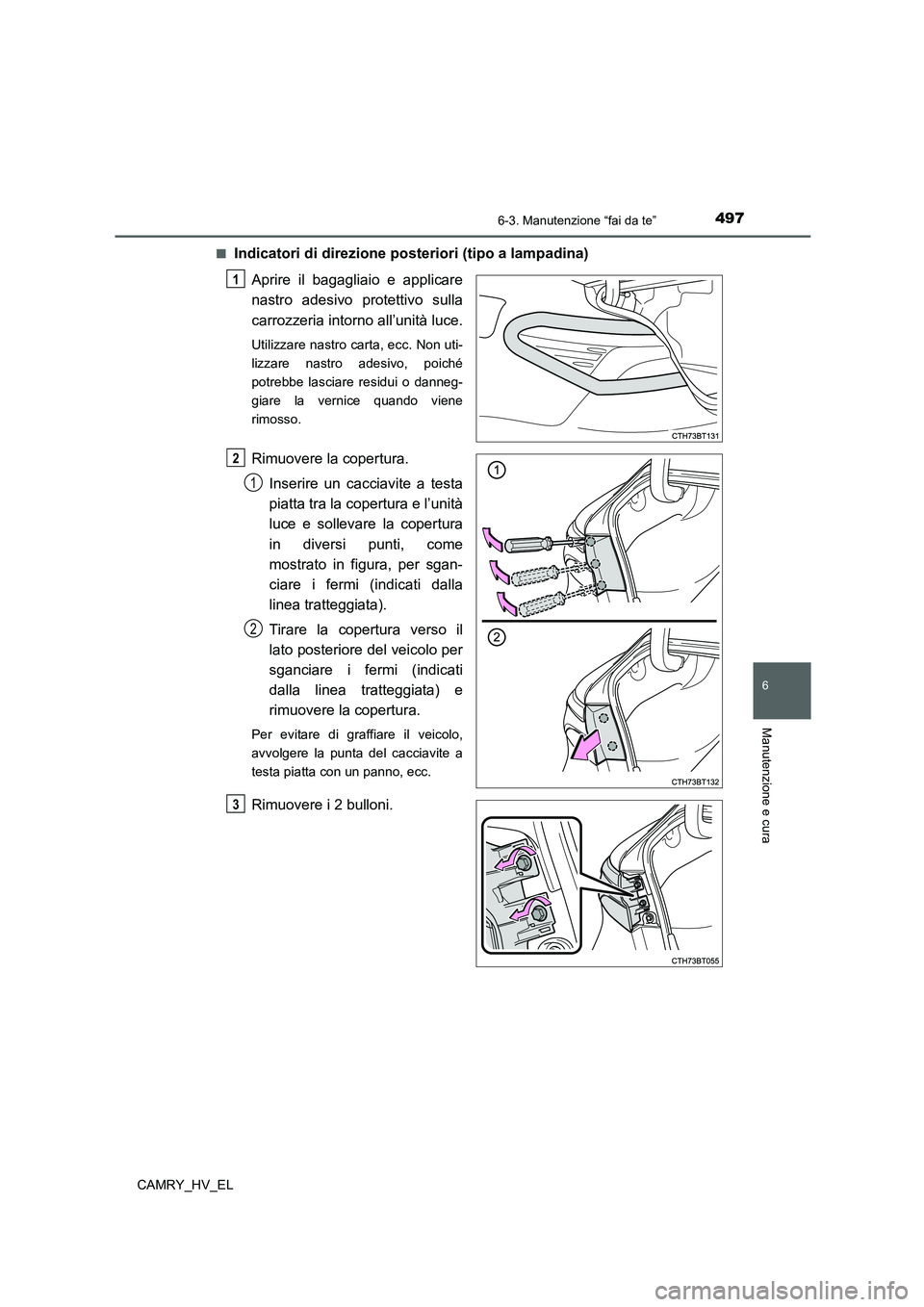

Indicatori di direzione posteriori (tipo a lampadina)
Aprire il bagagliaio e applicare
nastro adesivo protettivo sulla
carrozzeria intorno all’unità luce.
Utilizzare nastro carta, ecc. Non uti-
lizzare nastro adesivo, poiché
potrebbe lasciare residui o danneg-
giare la vernice quando viene
rimosso.
Rimuovere la copertura.
Inserire un cacciavite a testa
piatta tra la copertura e l’unità
luce e sollevare la copertura
in diversi punti, come
mostrato in figura, per sgan-
ciare i fermi (indicati dalla
linea tratteggiata).
Tirare la copertura verso il
lato posteriore del veicolo per
sganciare i fermi (indicati
dalla linea tratteggiata) e
rimuovere la copertura.
Per evitare di graffiare il veicolo,
avvolgere la punta del cacciavite a
testa piatta con un panno, ecc.
Rimuovere i 2 bulloni.
1
2
1
2
3

4986-3. Manutenzione “fai da te”
CAMRY_HV_EL

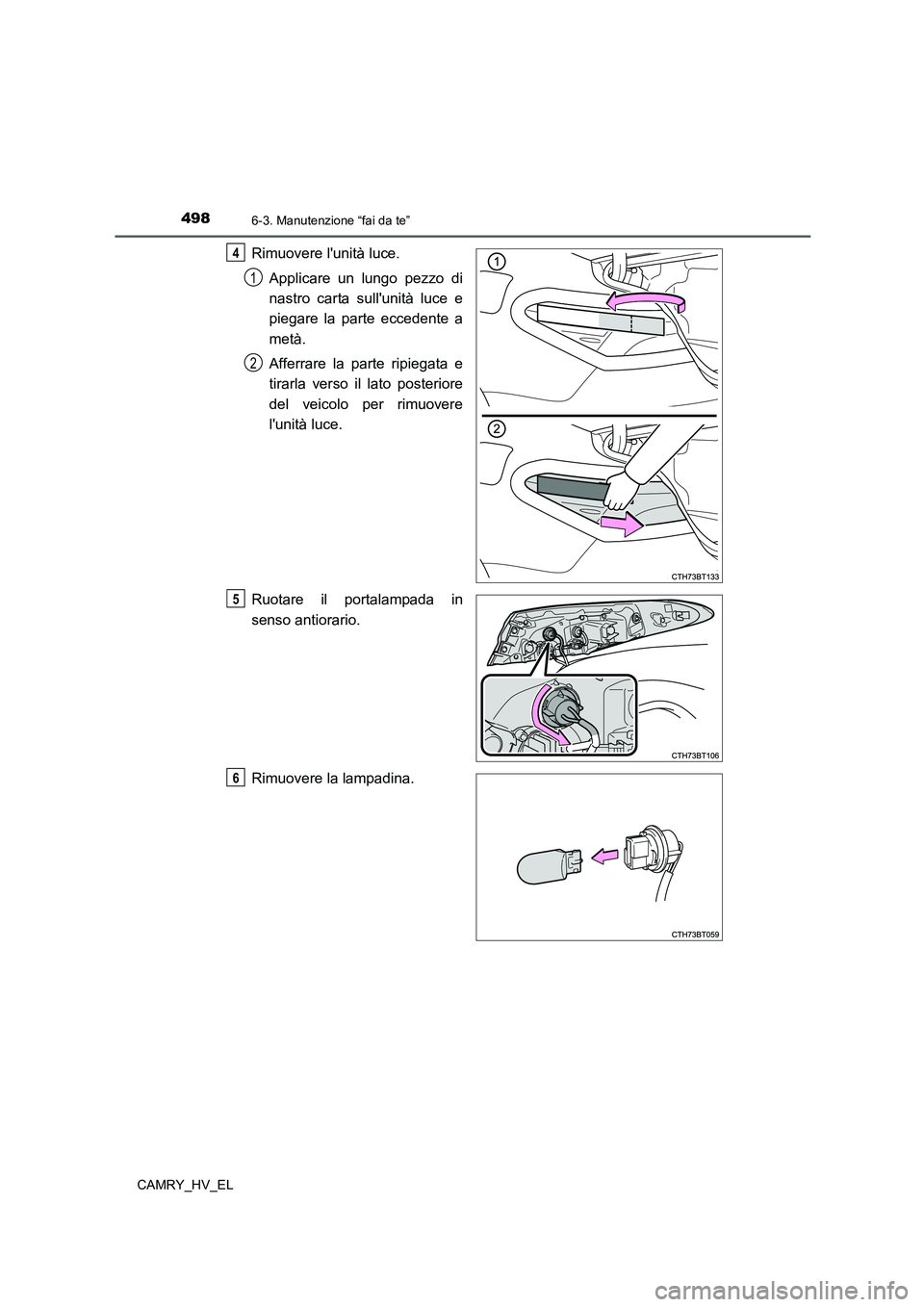

Rimuovere l'unità luce.
Applicare un lungo pezzo di
nastro carta sull'unità luce e
piegare la parte eccedente a
metà.
Afferrare la parte ripiegata e
tirarla verso il lato posteriore
del veicolo per rimuovere
l'unità luce.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.4
1
2
5
6

4996-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL

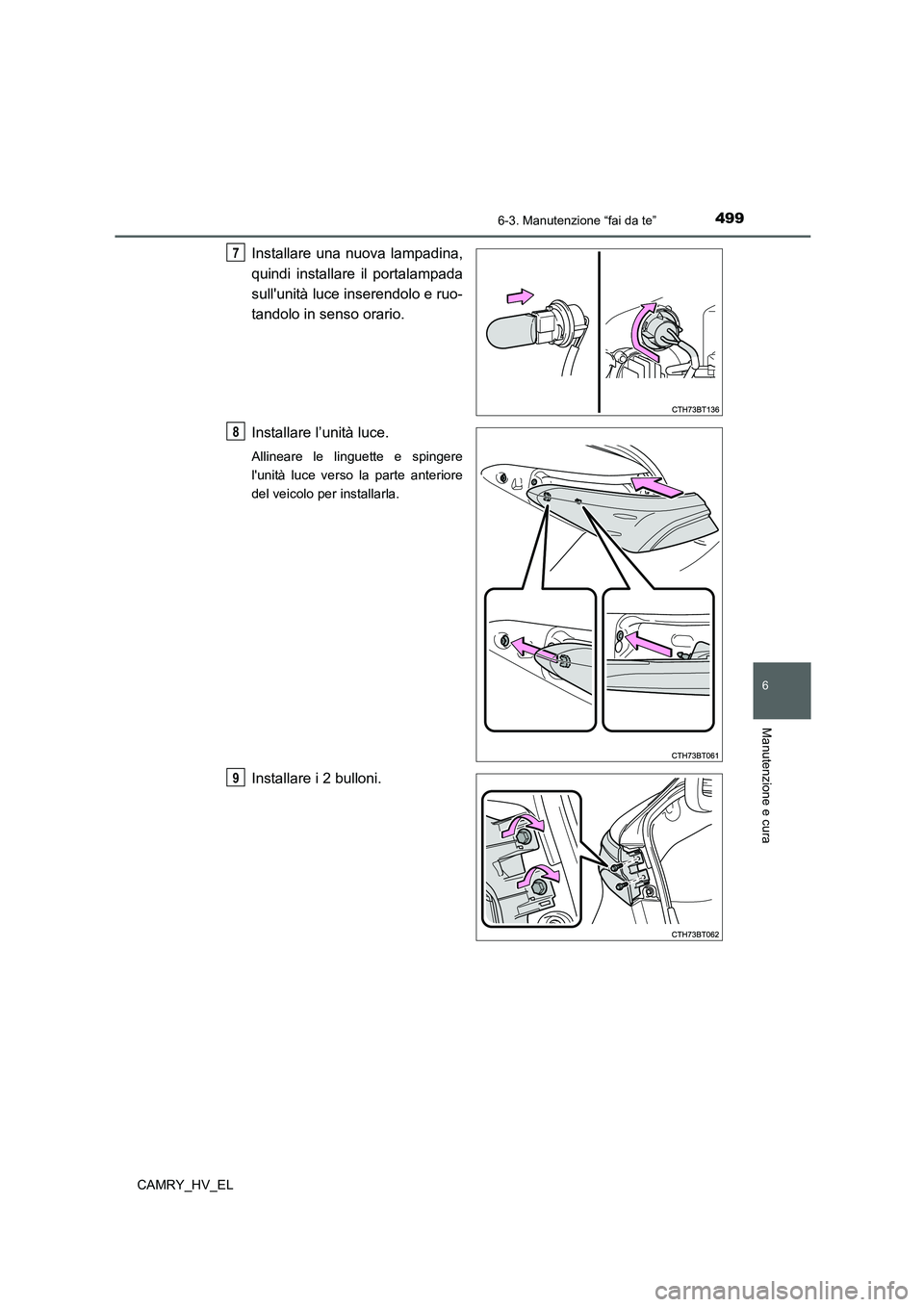

Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Installare l’unità luce.
Allineare le linguette e spingere
l'unità luce verso la parte anteriore
del veicolo per installarla.
Installare i 2 bulloni.
7
8
9

5006-3. Manutenzione “fai da te”
CAMRY_HV_EL

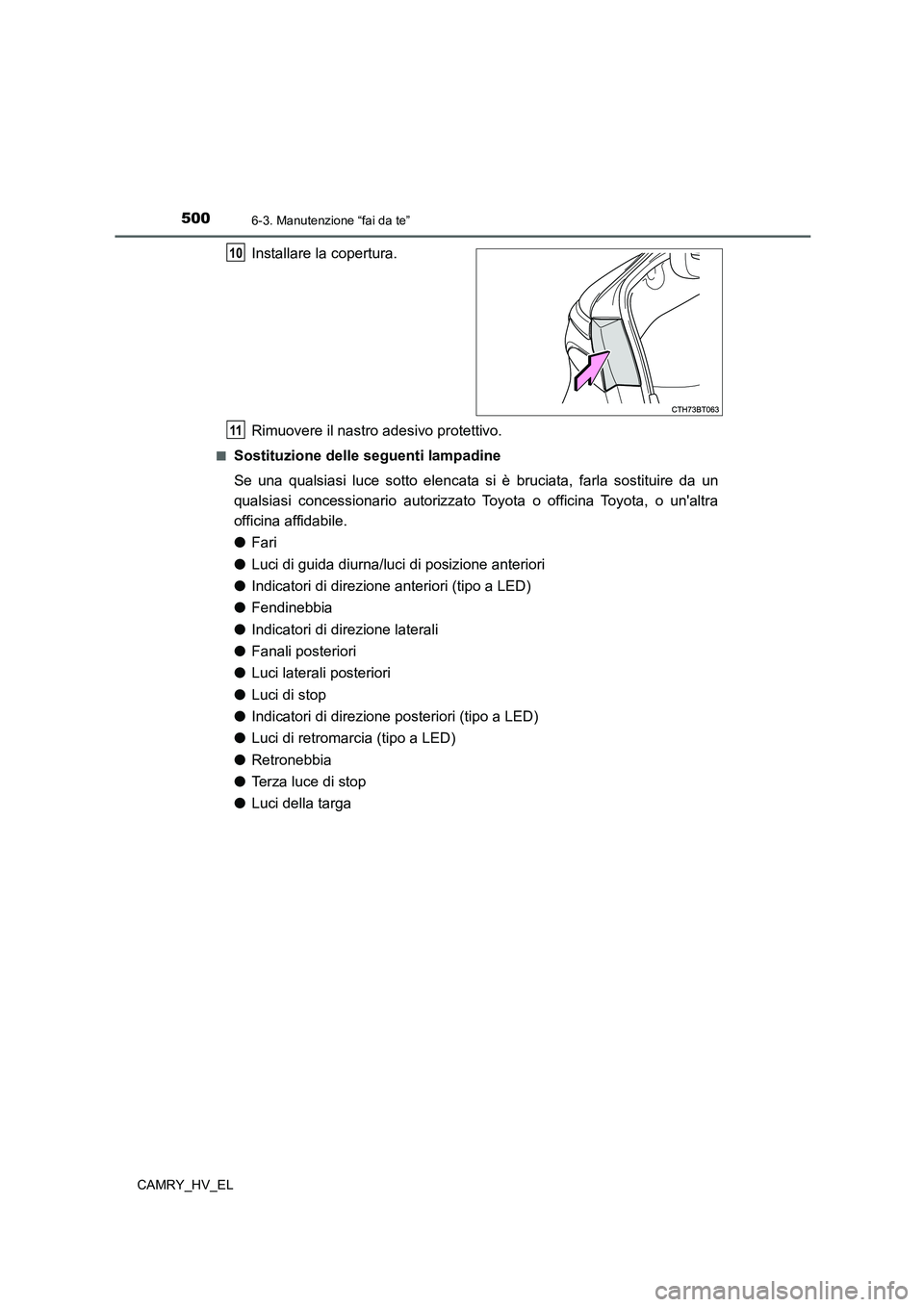

Installare la copertura.
Rimuovere il nastro adesivo protettivo.
■Sostituzione delle seguenti lampadine
Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile.
●Fari
●Luci di guida diurna/luci di posizione anteriori
●Indicatori di direzione anteriori (tipo a LED)
●Fendinebbia
●Indicatori di direzione laterali
●Fanali posteriori
●Luci laterali posteriori
●Luci di stop
●Indicatori di direzione posteriori (tipo a LED)
●Luci di retromarcia (tipo a LED)
●Retronebbia
●Terza luce di stop
●Luci della targa
10
11

5016-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL

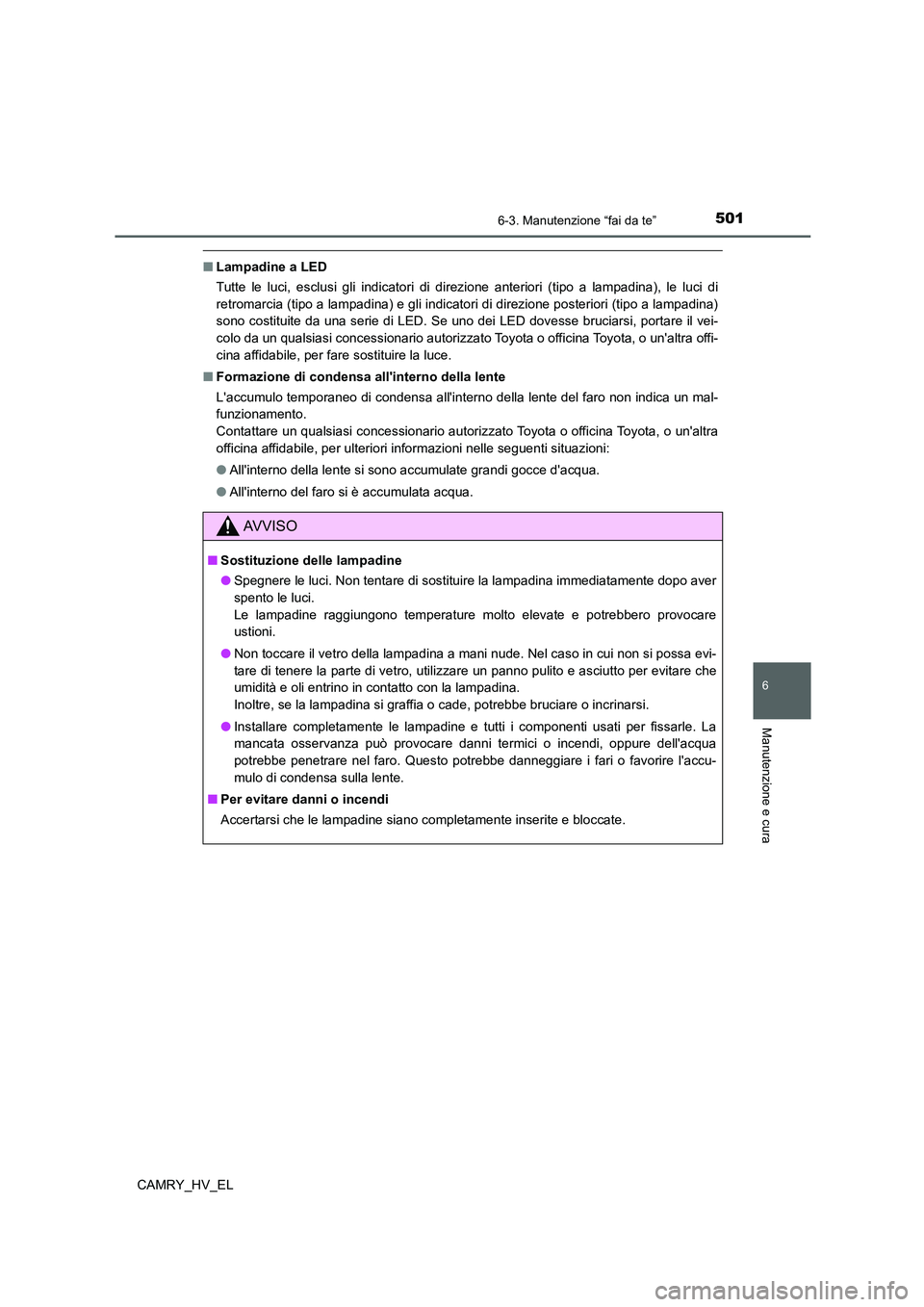

■Lampadine a LED
Tutte le luci, esclusi gli indicatori di direzione anteriori (tipo a lampadina), le luci di
retromarcia (tipo a lampadina) e gli indicatori di direzione posteriori (tipo a lampadina)
sono costituite da una serie di LED. Se uno dei LED dovesse bruciarsi, portare il vei-
colo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile, per fare sostituire la luce.
■Formazione di condensa all'interno della lente
L'accumulo temporaneo di condensa all'interno della lente del faro non indica un mal-
funzionamento.
Contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile, per ulteriori informazioni nelle seguenti situazioni:
●All'interno della lente si sono accumulate grandi gocce d'acqua.
●All'interno del faro si è accumulata acqua.
AV V I S O
■Sostituzione delle lampadine
●Spegnere le luci. Non tentare di sostituire la lampadina immediatamente dopo aver
spento le luci.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
●Non toccare il vetro della lampadina a mani nude. Nel caso in cui non si possa evi-
tare di tenere la parte di vetro, utilizzare un panno pulito e asciutto per evitare che
umidità e oli entrino in contatto con la lampadina.
Inoltre, se la lampadina si graffia o cade, potrebbe bruciare o incrinarsi.
●Installare completamente le lampadine e tutti i componenti usati per fissarle. La
mancata osservanza può provocare danni termici o incendi, oppure dell'acqua
potrebbe penetrare nel faro. Questo potrebbe danneggiare i fari o favorire l'accu-
mulo di condensa sulla lente.
■Per evitare danni o incendi
Accertarsi che le lampadine siano completamente inserite e bloccate.

5026-3. Manutenzione “fai da te”
CAMRY_HV_EL
