2022 TOYOTA CAMRY Manuale duso (in Italian)

1111-5. Impianto antifurto
1
Per la sicurezza dei passeggeri e del veicolo

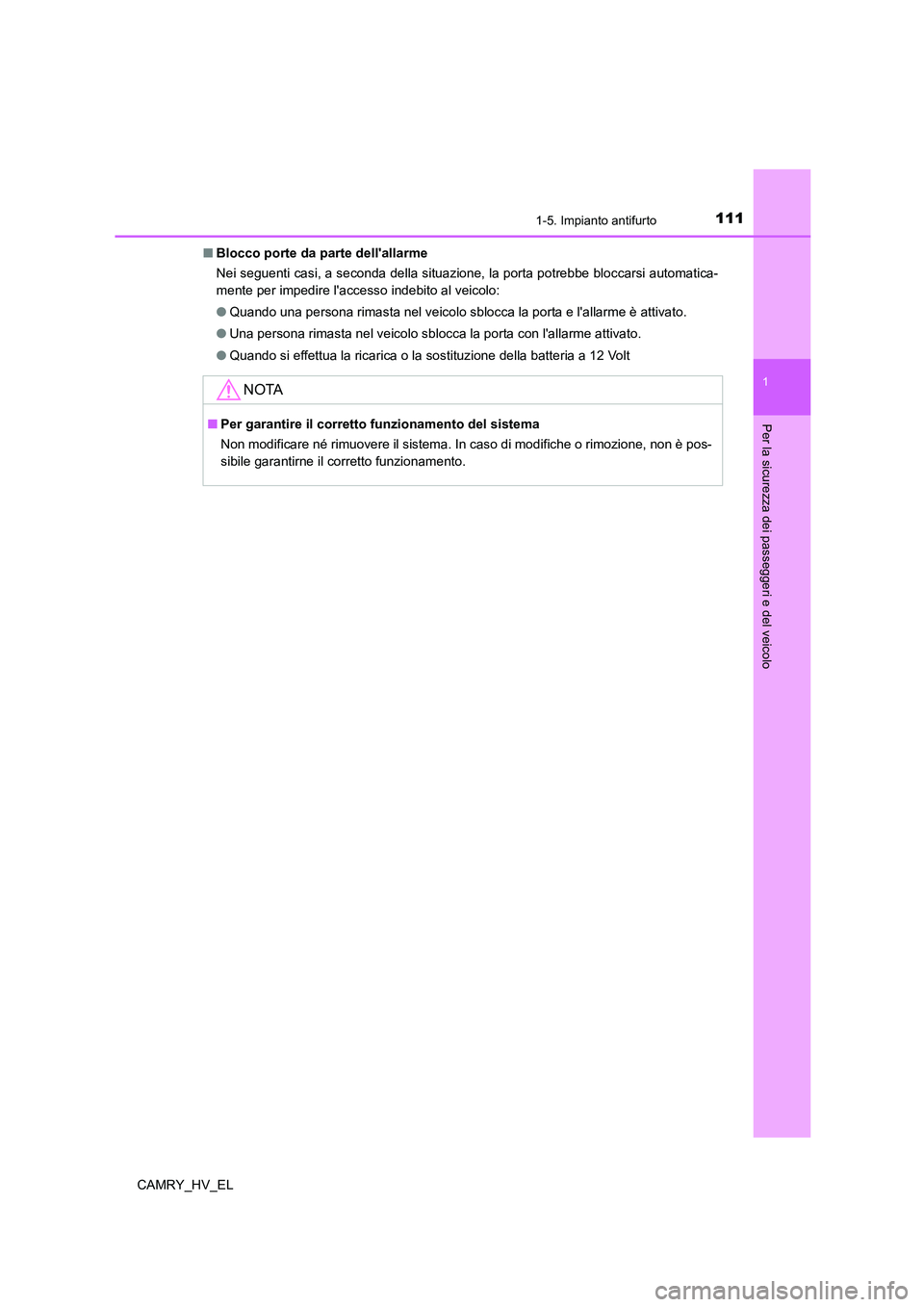

CAMRY_HV_EL■Blocco porte da parte dell'allarme
Nei seguenti casi, a seconda della situazione, la porta potrebbe bloccarsi automatica-
mente per impedire l'accesso indebito al veicolo:
●Quando una persona rimasta nel veicolo sblocca la porta e l'allarme è attivato.
●Una persona rimasta nel veicolo sblocca la porta con l'allarme attivato.
●Quando si effettua la ricarica o la sostituzione della batteria a 12 Volt
NOTA
■Per garantire il corretto funzionamento del sistema
Non modificare né rimuovere il sistema. In caso di modifiche o rimozione, non è pos-
sibile garantirne il corretto funzionamento.

1121-5. Impianto antifurto
CAMRY_HV_EL

113

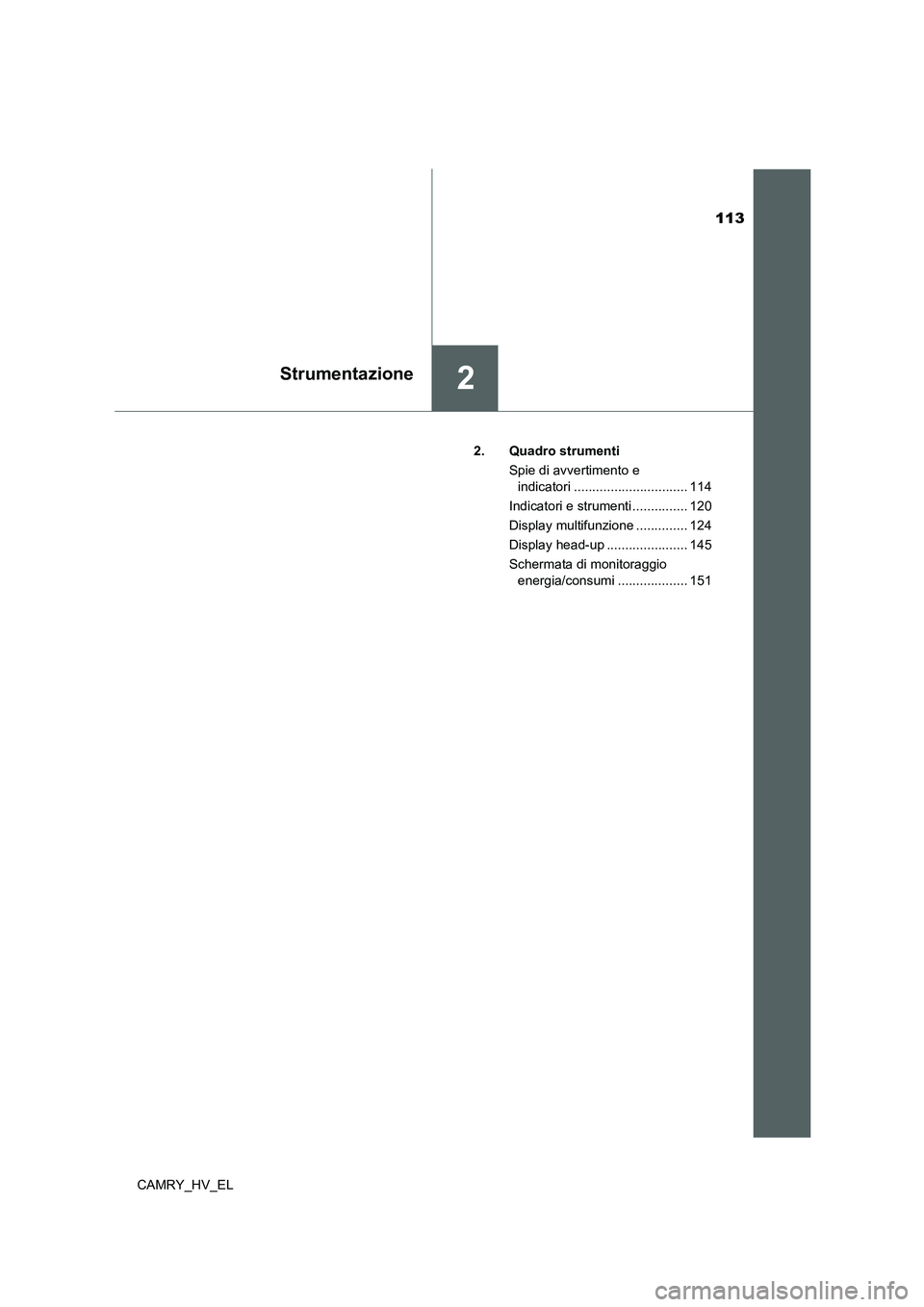

2Strumentazione
CAMRY_HV_EL2. Quadro strumenti
Spie di avvertimento e
indicatori ............................... 114
Indicatori e strumenti ............... 120
Display multifunzione .............. 124
Display head-up ...................... 145
Schermata di monitoraggio
energia/consumi ................... 151

114
CAMRY_HV_EL
2. Quadro strumenti

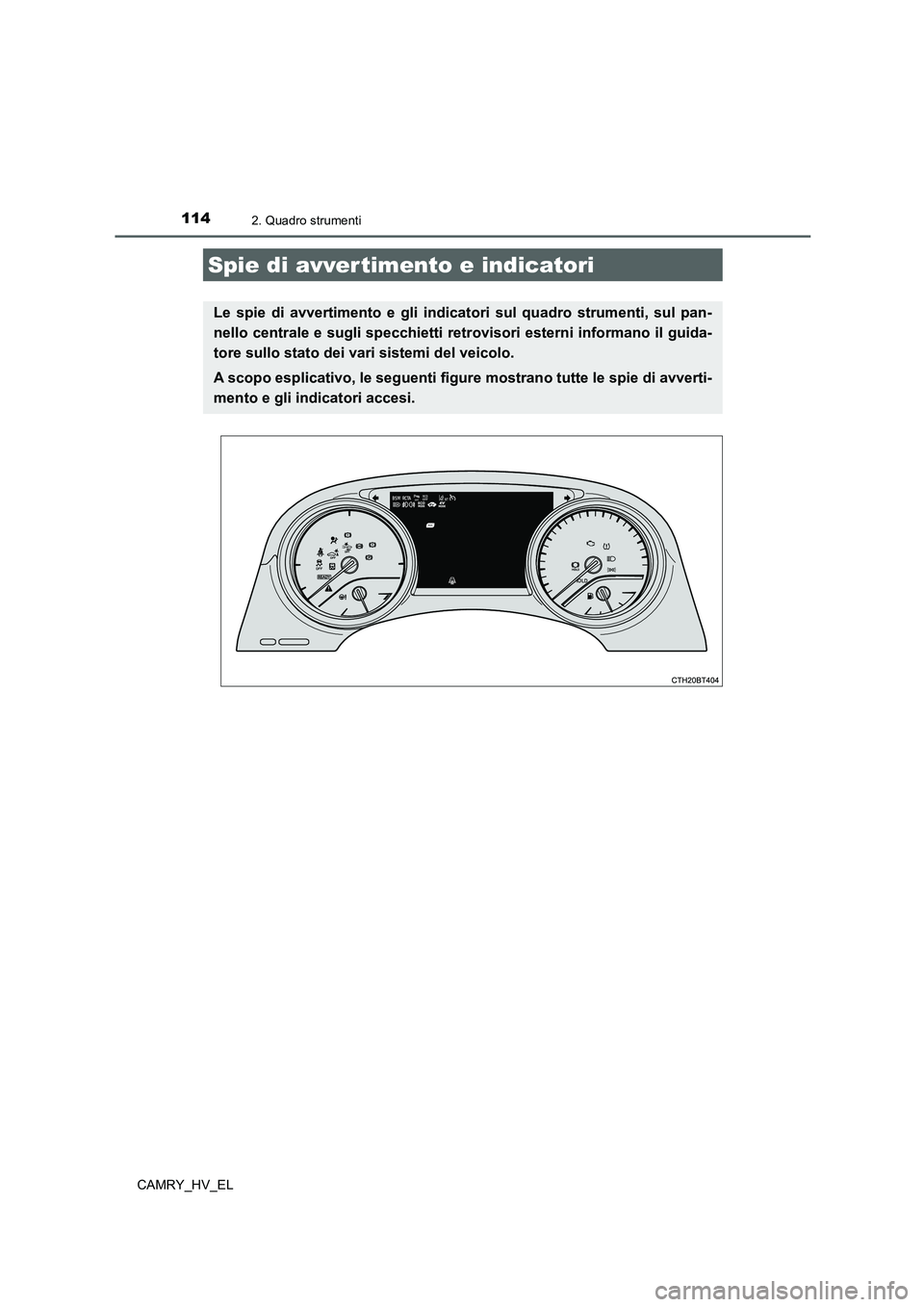

Spie di avver timento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti, sul pan-
nello centrale e sugli specchietti retrovisori esterni informano il guida-
tore sullo stato dei vari sistemi del veicolo.
A scopo esplicativo, le seguenti figure mostrano tutte le spie di avverti-
mento e gli indicatori accesi.

1152. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL

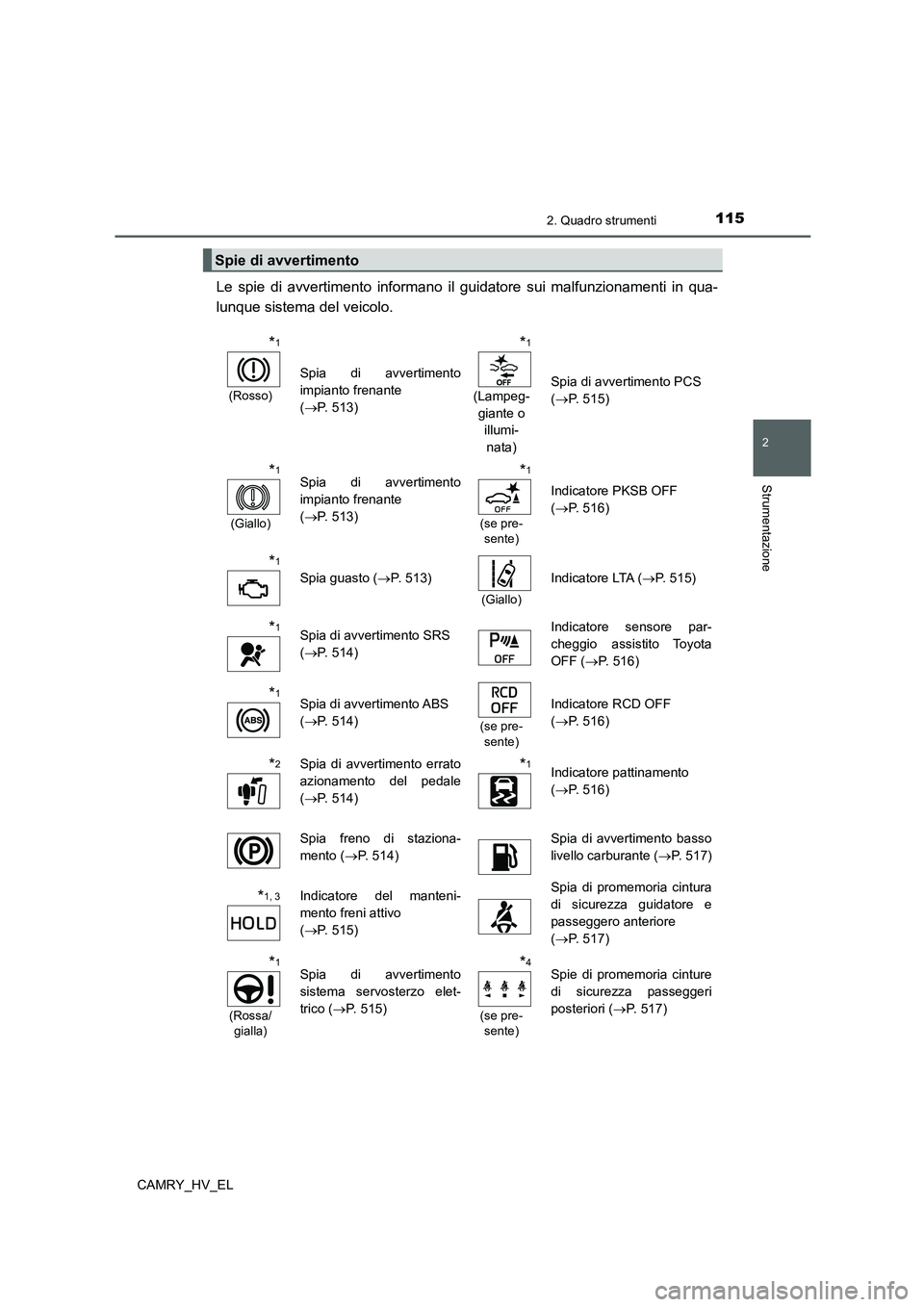

Le spie di avvertimento informano il guidatore sui malfunzionamenti in qua-
lunque sistema del veicolo.
Spie di avvertimento
*1
(Rosso)
Spia di avvertimento
impianto frenante
(P. 5 1 3 )
*1
(Lampeg-
giante o
illumi-
nata)Spia di avvertimento PCS
(P. 5 1 5 )
*1
(Giallo)
Spia di avvertimento
impianto frenante
(P. 5 1 3 )*1
(se pre-
sente)
Indicatore PKSB OFF
(P. 5 1 6 )
*1
Spia guasto (P. 513)
(Giallo)
Indicatore LTA (P. 515)
*1Spia di avvertimento SRS
(P. 5 1 4 )Indicatore sensore par-
cheggio assistito Toyota
OFF (P. 516)
*1Spia di avvertimento ABS
(P. 5 1 4 )
(se pre-
sente)
Indicatore RCD OFF
(P. 5 1 6 )
*2Spia di avvertimento errato
azionamento del pedale
(P. 5 1 4 )*1Indicatore pattinamento
(P. 5 1 6 )
Spia freno di staziona-
mento (P. 5 1 4 )
Spia di avvertimento basso
livello carburante (P. 517)
*1, 3Indicatore del manteni-
mento freni attivo
(P. 5 1 5 )Spia di promemoria cintura
di sicurezza guidatore e
passeggero anteriore
(P. 5 1 7 )
*1
(Rossa/
gialla)
Spia di avvertimento
sistema servosterzo elet-
trico (P. 5 1 5 )*4
(se pre-
sente)
Spie di promemoria cinture
di sicurezza passeggeri
posteriori (P. 5 1 7 )

1162. Quadro strumenti
CAMRY_HV_EL

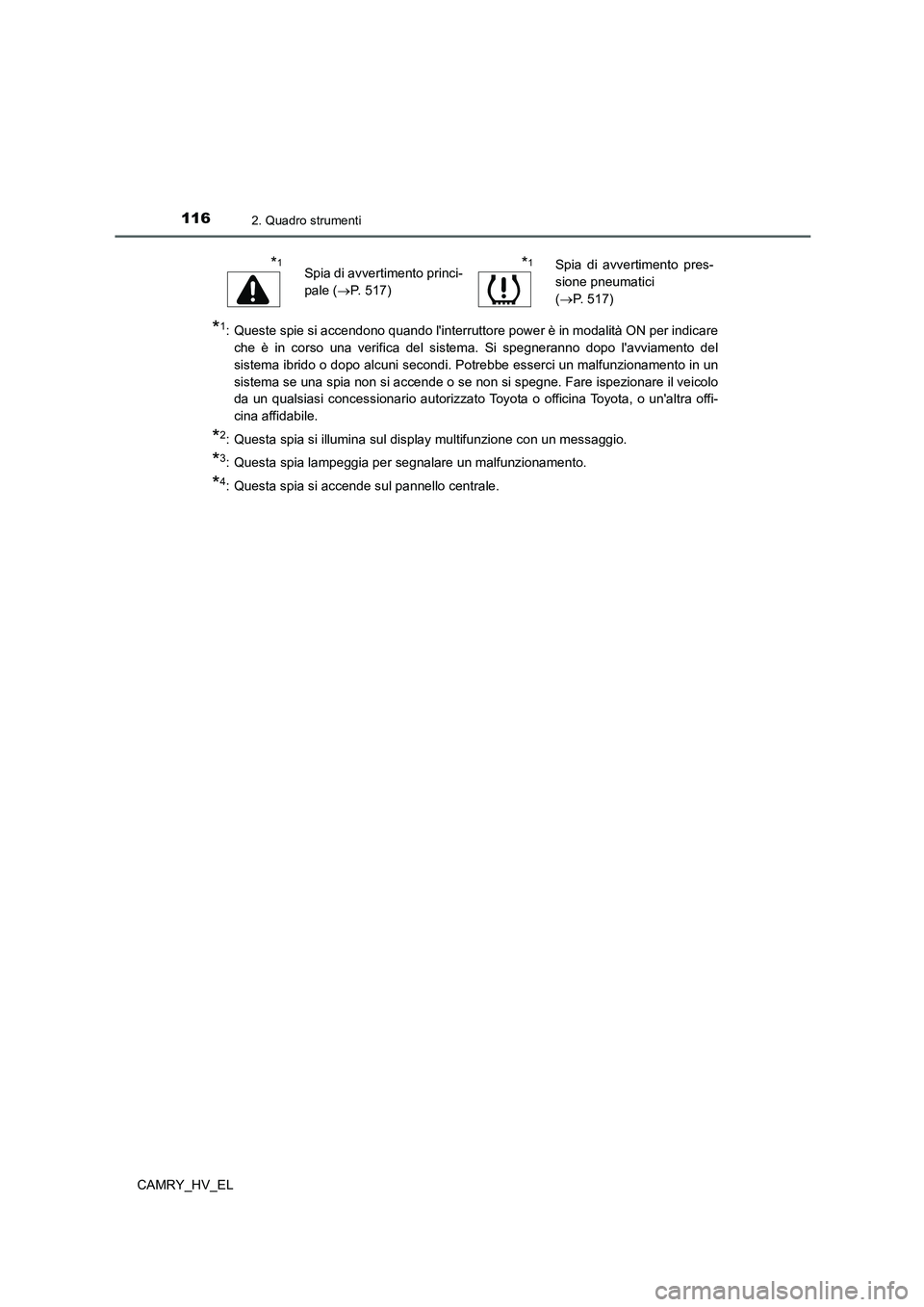

*1: Queste spie si accendono quando l'interruttore power è in modalità ON per indicare
che è in corso una verifica del sistema. Si spegneranno dopo l'avviamento del
sistema ibrido o dopo alcuni secondi. Potrebbe esserci un malfunzionamento in un
sistema se una spia non si accende o se non si spegne. Fare ispezionare il veicolo
da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
*2: Questa spia si illumina sul display multifunzione con un messaggio.
*3: Questa spia lampeggia per segnalare un malfunzionamento.
*4: Questa spia si accende sul pannello centrale.
*1Spia di avvertimento princi-
pale (P. 517)*1Spia di avvertimento pres-
sione pneumatici
(P. 517)

1172. Quadro strumenti
2
Strumentazione
CAMRY_HV_EL

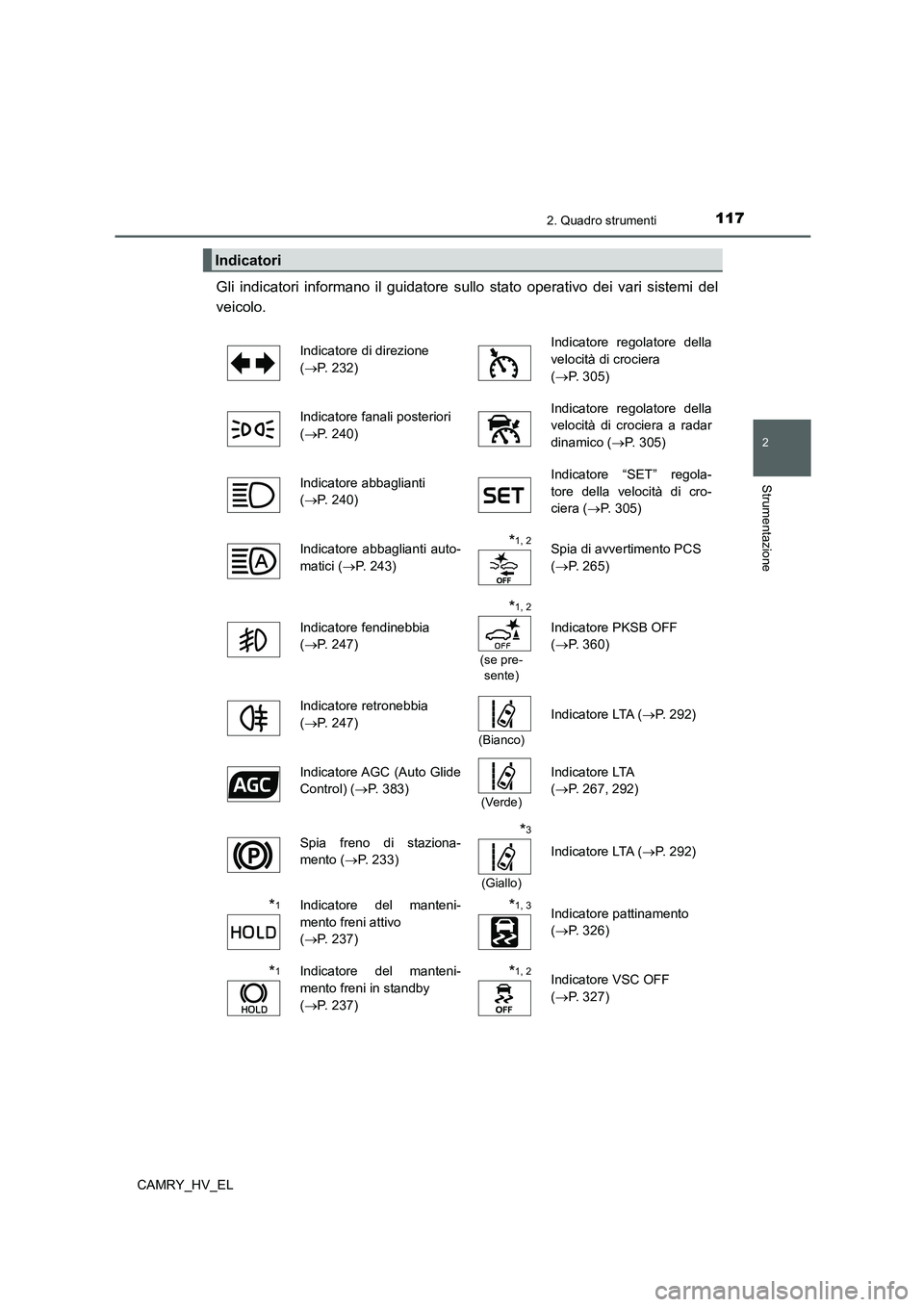

Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
(P. 2 3 2 )Indicatore regolatore della
velocità di crociera
(P. 3 0 5 )
Indicatore fanali posteriori
(P. 2 4 0 )Indicatore regolatore della
velocità di crociera a radar
dinamico (P. 305)
Indicatore abbaglianti
(P. 2 4 0 )Indicatore “SET” regola-
tore della velocità di cro-
ciera (P. 305)
Indicatore abbaglianti auto-
matici (P. 243)
*1, 2Spia di avvertimento PCS
(P. 2 6 5 )
Indicatore fendinebbia
(P. 2 4 7 )
*1, 2
(se pre-
sente)
Indicatore PKSB OFF
(P. 3 6 0 )
Indicatore retronebbia
(P. 2 4 7 )
(Bianco)
Indicatore LTA (P. 292)
Indicatore AGC (Auto Glide
Control) (P. 383)
(Verde)
Indicatore LTA
(P. 267, 292)
Spia freno di staziona-
mento (P. 2 3 3 )*3
(Giallo)
Indicatore LTA (P. 292)
*1Indicatore del manteni-
mento freni attivo
(P. 2 3 7 )*1, 3Indicatore pattinamento
(P. 3 2 6 )
*1Indicatore del manteni-
mento freni in standby
(P. 2 3 7 )*1, 2Indicatore VSC OFF
(P. 3 2 7 )

1182. Quadro strumenti
CAMRY_HV_EL

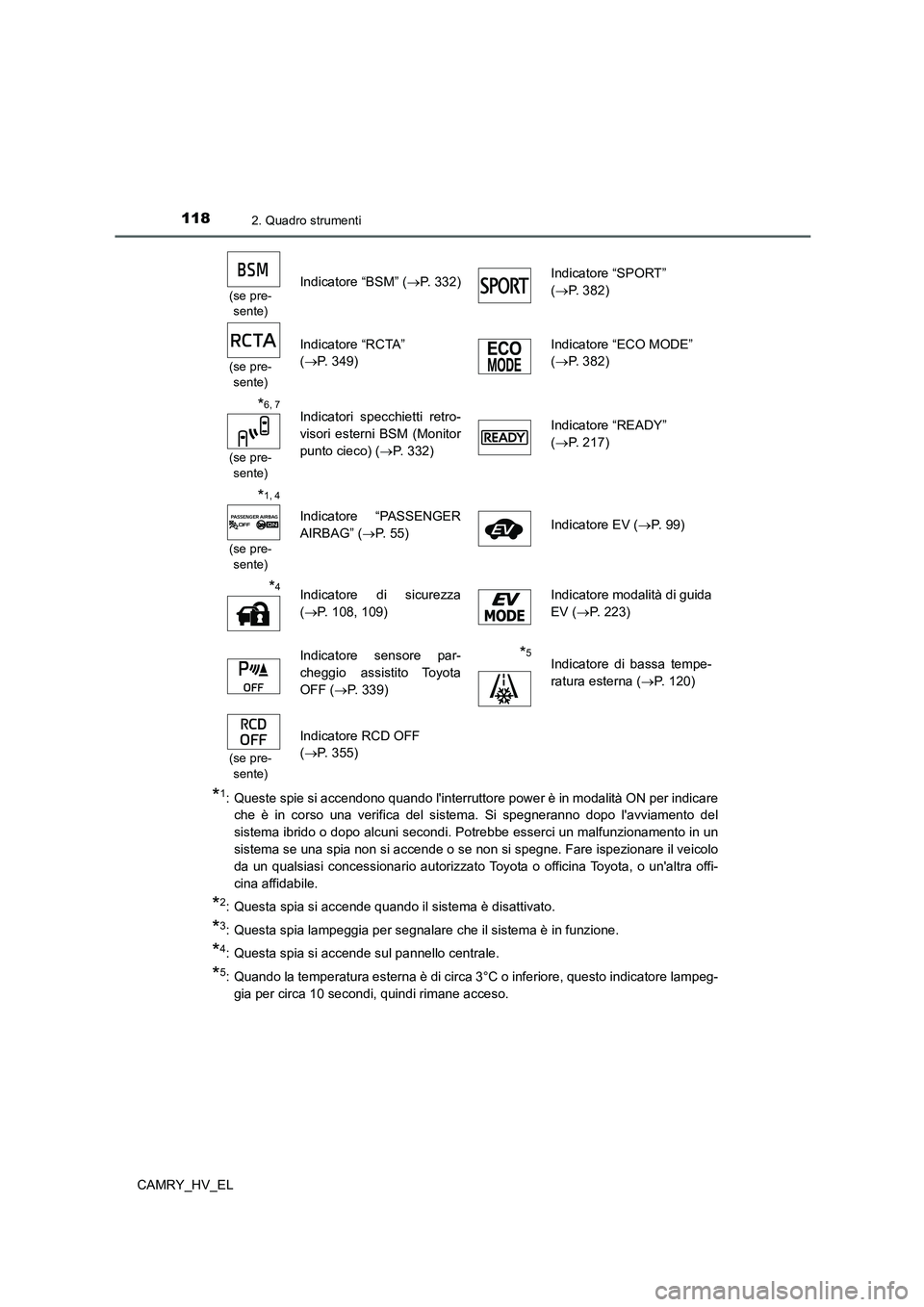

*1: Queste spie si accendono quando l'interruttore power è in modalità ON per indicare
che è in corso una verifica del sistema. Si spegneranno dopo l'avviamento del
sistema ibrido o dopo alcuni secondi. Potrebbe esserci un malfunzionamento in un
sistema se una spia non si accende o se non si spegne. Fare ispezionare il veicolo
da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile.
*2: Questa spia si accende quando il sistema è disattivato.
*3: Questa spia lampeggia per segnalare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale.
*5: Quando la temperatura esterna è di circa 3°C o inferiore, questo indicatore lampeg-
gia per circa 10 secondi, quindi rimane acceso.
(se pre-
sente)Indicatore “BSM” (P. 3 3 2 )Indicatore “SPORT”
(P. 3 8 2 )
(se pre-
sente)
Indicatore “RCTA”
(P. 3 4 9 )Indicatore “ECO MODE”
(P. 3 8 2 )
*6, 7
(se pre-
sente)
Indicatori specchietti retro-
visori esterni BSM (Monitor
punto cieco) (P. 3 3 2 )Indicatore “READY”
(P. 2 1 7 )
*1, 4
(se pre-
sente)
Indicatore “PASSENGER
AIRBAG” (P. 5 5 )Indicatore EV (P. 9 9 )
*4Indicatore di sicurezza
(P. 108, 109)Indicatore modalità di guida
EV (P. 223)
Indicatore sensore par-
cheggio assistito Toyota
OFF (P. 339)*5Indicatore di bassa tempe-
ratura esterna (P. 120)
(se pre-
sente)
Indicatore RCD OFF
(P. 3 5 5 )
