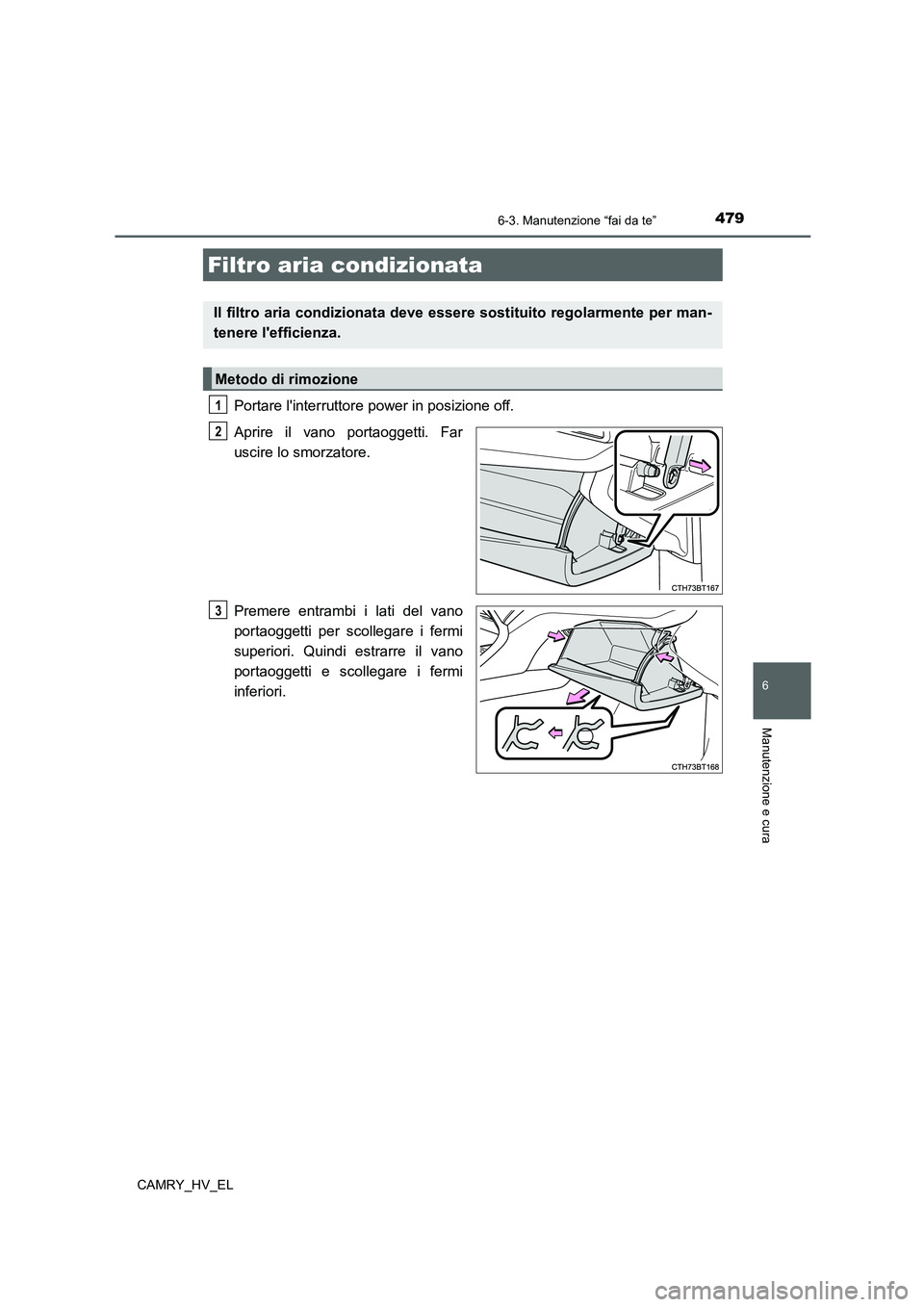

4796-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL
Portare l'interruttore power in posizione off.
Aprire il vano portaoggetti. Far
uscire lo smorzatore.
Premere entrambi i lati del vano
portaoggetti per scollegare i fermi
superiori. Quindi estrarre il vano
portaoggetti e scollegare i fermi
inferiori.
Filtro aria condizionata
Il filtro aria condizionata deve essere sostituito regolarmente per man-
tenere l'efficienza.
Metodo di rimozione
1
2
3

4806-3. Manutenzione “fai da te”
CAMRY_HV_EL
Rimuovere il coperchio del filtro.
Sbloccare il coperchio del filtro.
Spostare il coperchio del filtro nella direzione della freccia, quindi
estrarlo dai fermi.
Rimuovere la scatola del filtro.
Potrebbero esservi oggetti estranei sul
filtro aria condizionata.
Rimuovere il filtro aria condizionata
dalla relativa scatola e sostituirlo
con un filtro nuovo.
I contrassegni “UP” riportati sul filtro e
sulla relativa scatola devono essere
rivolti verso l'alto.
4
1
2
Veicoli con guida a sinistraVeicoli con guida a destra
5
6

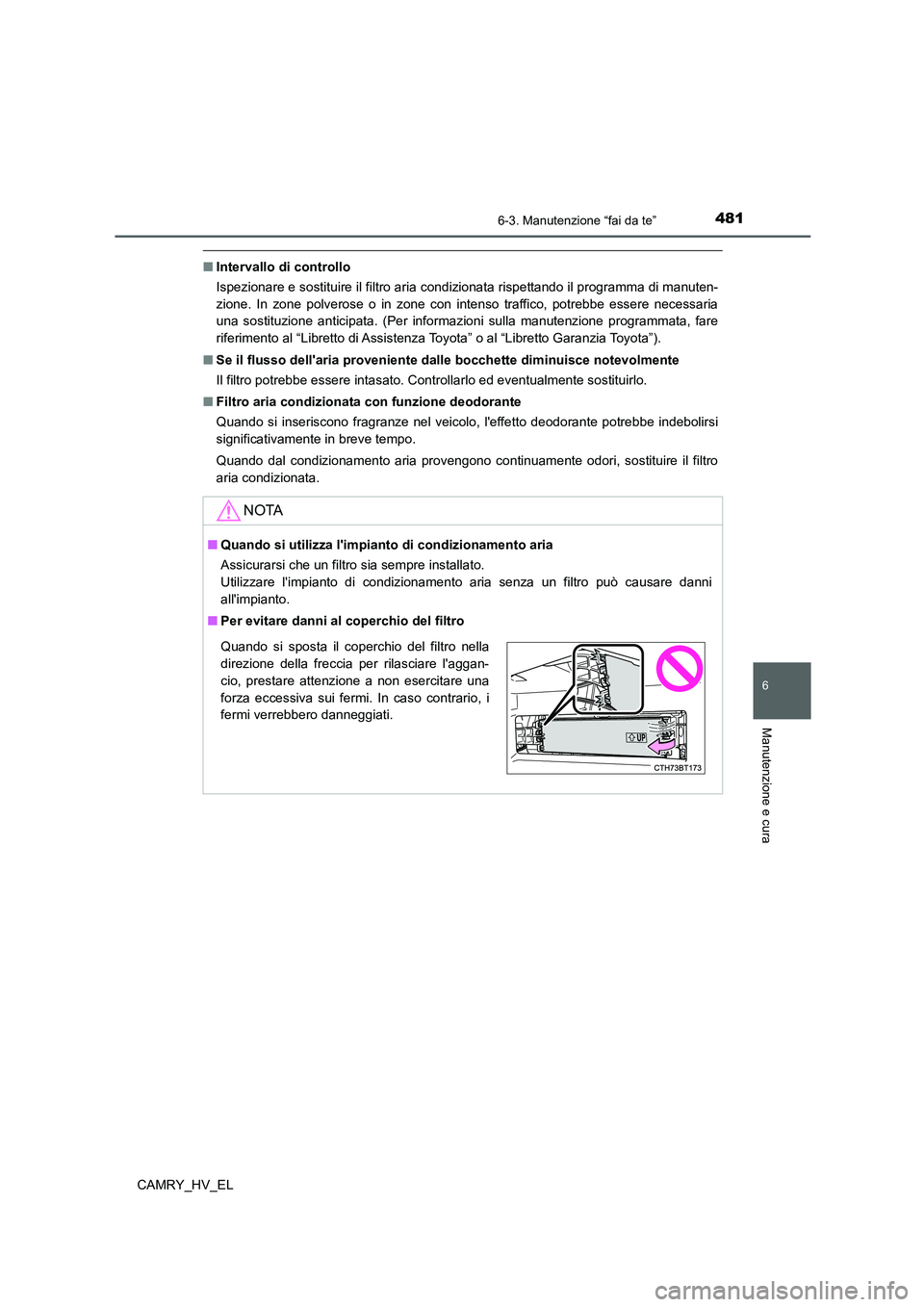

4816-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL
■Intervallo di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando il programma di manuten-
zione. In zone polverose o in zone con intenso traffico, potrebbe essere necessaria
una sostituzione anticipata. (Per informazioni sulla manutenzione programmata, fare
riferimento al “Libretto di Assistenza Toyota” o al “Libretto Garanzia Toyota”).
■Se il flusso dell'aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere intasato. Controllarlo ed eventualmente sostituirlo.
■Filtro aria condizionata con funzione deodorante
Quando si inseriscono fragranze nel veicolo, l'effetto deodorante potrebbe indebolirsi
significativamente in breve tempo.
Quando dal condizionamento aria provengono continuamente odori, sostituire il filtro
aria condizionata.
NOTA
■Quando si utilizza l'impianto di condizionamento aria
Assicurarsi che un filtro sia sempre installato.
Utilizzare l'impianto di condizionamento aria senza un filtro può causare danni
all'impianto.
■Per evitare danni al coperchio del filtro
Quando si sposta il coperchio del filtro nella
direzione della freccia per rilasciare l'aggan-
cio, prestare attenzione a non esercitare una
forza eccessiva sui fermi. In caso contrario, i
fermi verrebbero danneggiati.

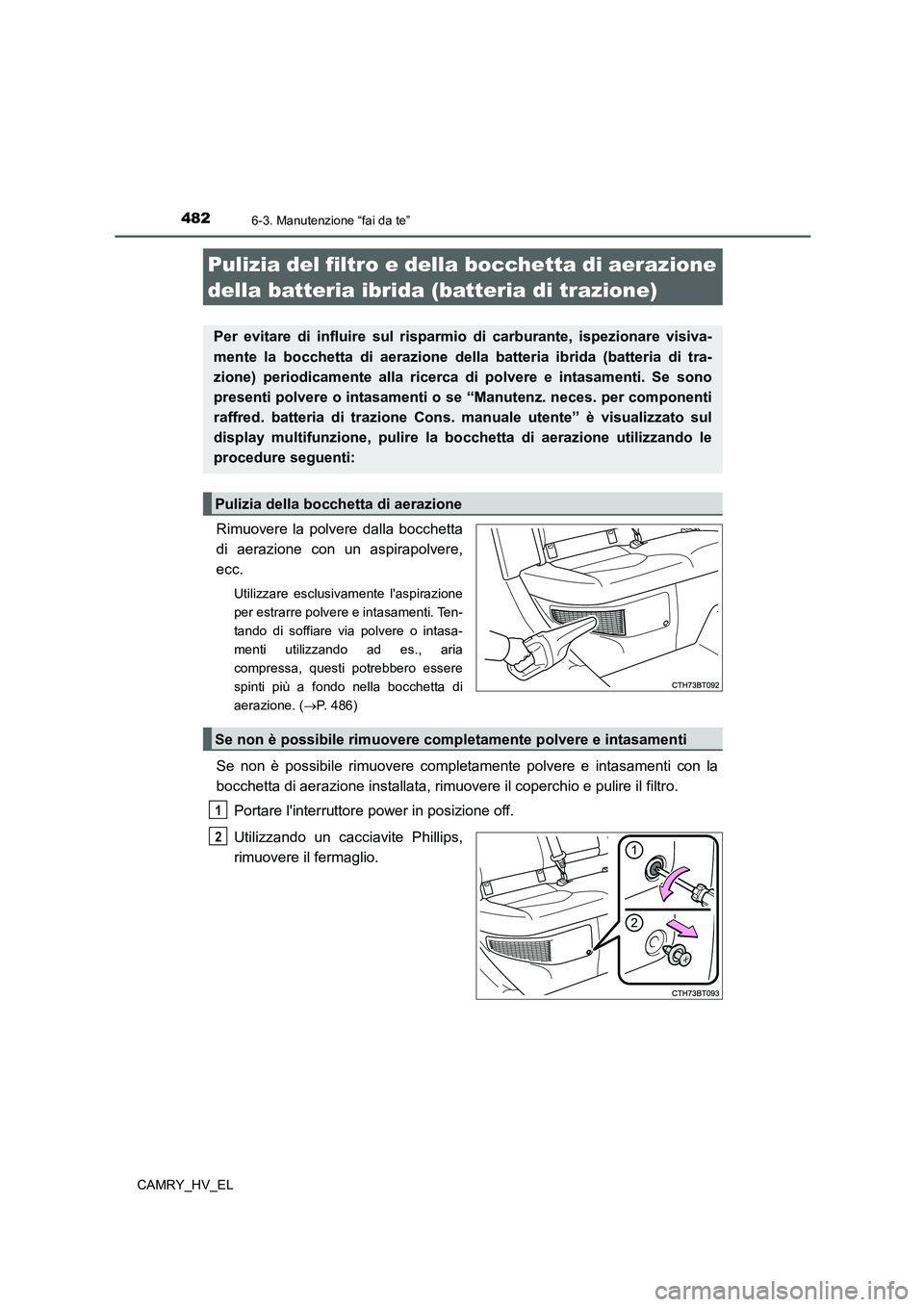

4826-3. Manutenzione “fai da te”
CAMRY_HV_EL
Rimuovere la polvere dalla bocchetta
di aerazione con un aspirapolvere,
ecc.
Utilizzare esclusivamente l'aspirazione
per estrarre polvere e intasamenti. Ten-
tando di soffiare via polvere o intasa-
menti utilizzando ad es., aria
compressa, questi potrebbero essere
spinti più a fondo nella bocchetta di
aerazione. (P. 4 8 6 )
Se non è possibile rimuovere completamente polvere e intasamenti con la
bocchetta di aerazione installata, rimuovere il coperchio e pulire il filtro.
Portare l'interruttore power in posizione off.
Utilizzando un cacciavite Phillips,
rimuovere il fermaglio.
Pulizia del filtro e della bocchetta di aerazione
della batteria ibrida (batteria di trazione)
Per evitare di influire sul risparmio di carburante, ispezionare visiva-
mente la bocchetta di aerazione della batteria ibrida (batteria di tra-
zione) periodicamente alla ricerca di polvere e intasamenti. Se sono
presenti polvere o intasamenti o se “Manutenz. neces. per componenti
raffred. batteria di trazione Cons. manuale utente” è visualizzato sul
display multifunzione, pulire la bocchetta di aerazione utilizzando le
procedure seguenti:
Pulizia della bocchetta di aerazione
Se non è possibile rimuovere completamente polvere e intasamenti
1
2

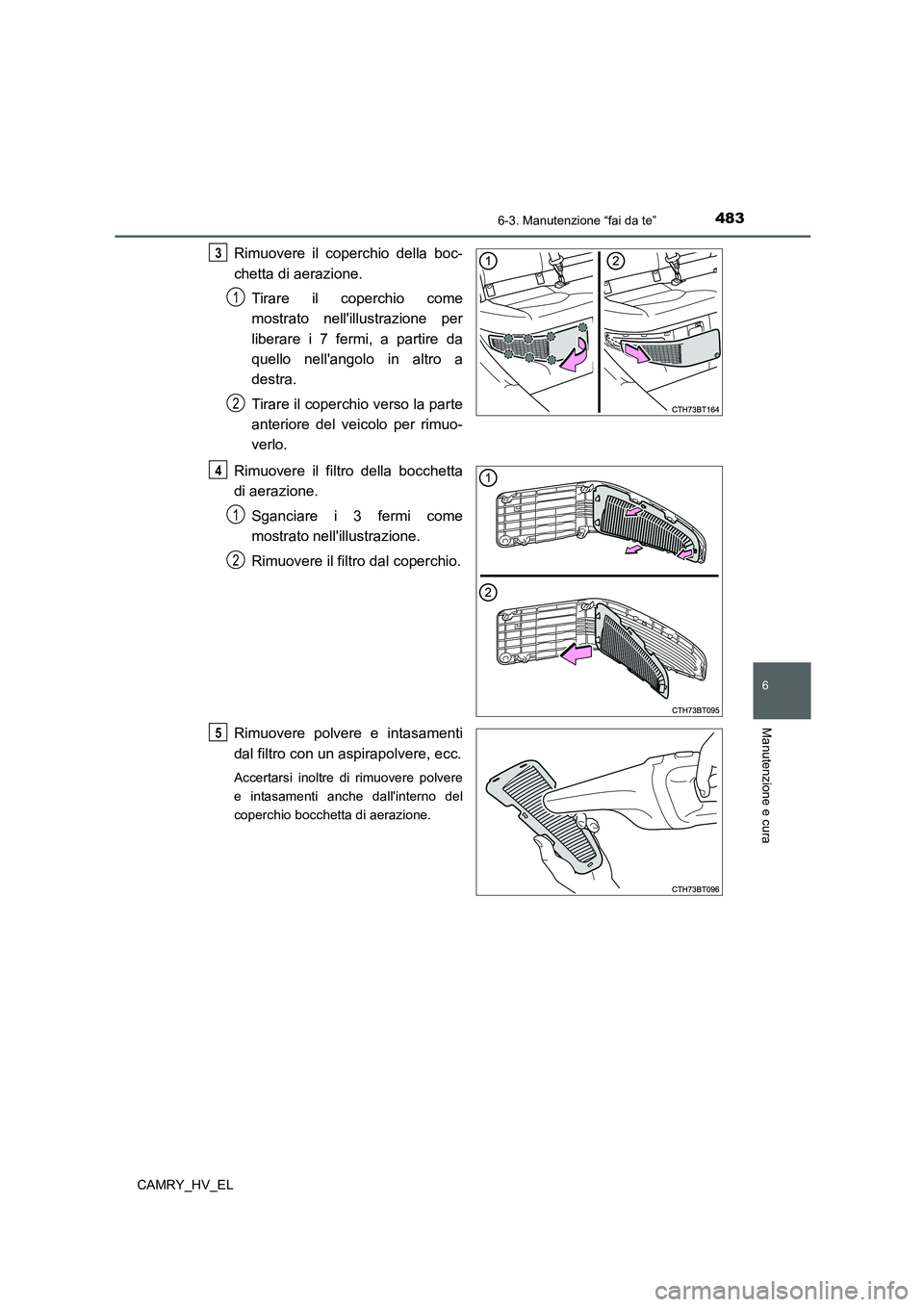

4836-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL
Rimuovere il coperchio della boc-
chetta di aerazione.
Tirare il coperchio come
mostrato nell'illustrazione per
liberare i 7 fermi, a partire da
quello nell'angolo in altro a
destra.
Tirare il coperchio verso la parte
anteriore del veicolo per rimuo-
verlo.
Rimuovere il filtro della bocchetta
di aerazione.
Sganciare i 3 fermi come
mostrato nell'illustrazione.
Rimuovere il filtro dal coperchio.
Rimuovere polvere e intasamenti
dal filtro con un aspirapolvere, ecc.
Accertarsi inoltre di rimuovere polvere
e intasamenti anche dall'interno del
coperchio bocchetta di aerazione.
3
1
2
4
1
2
5

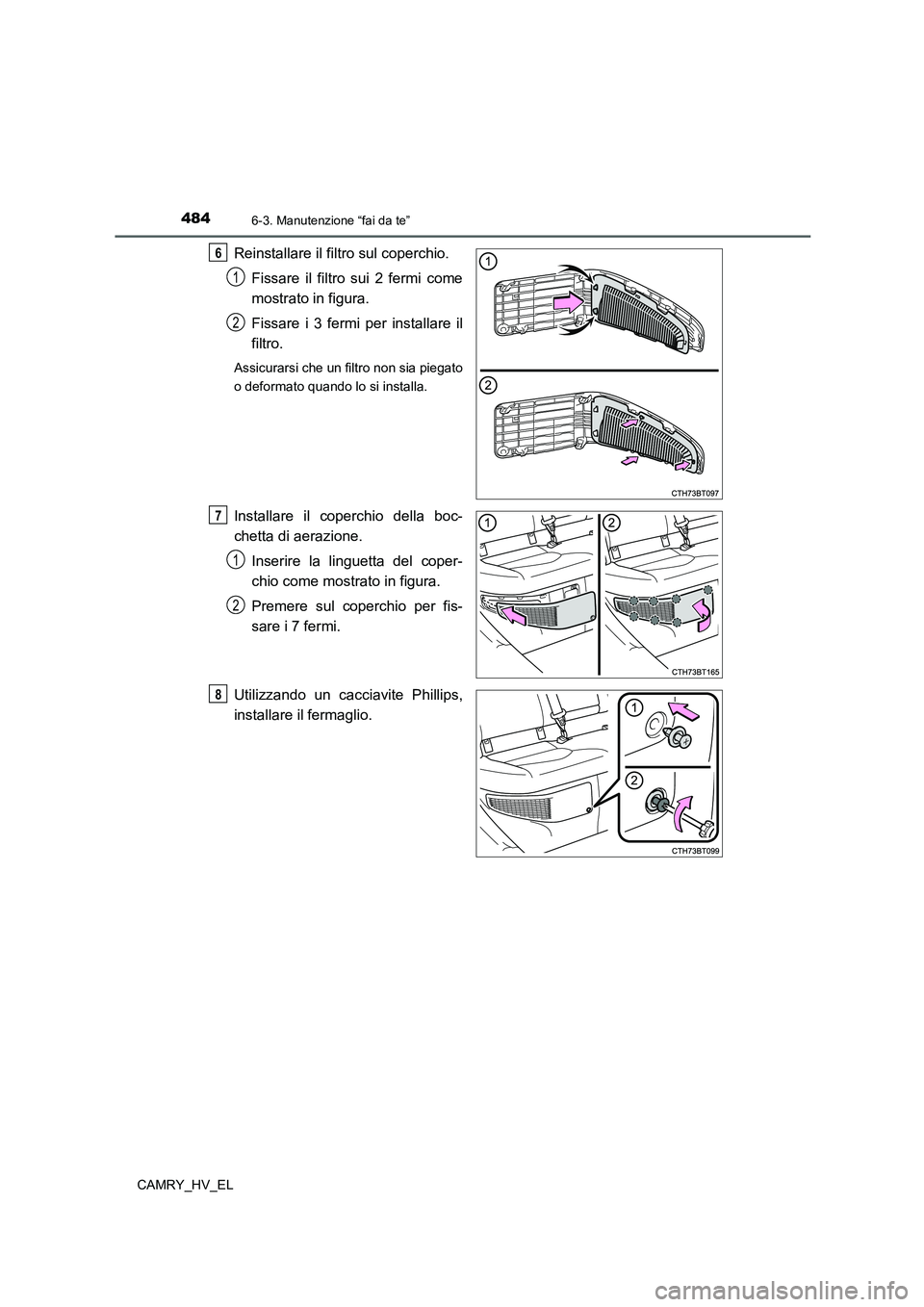

4846-3. Manutenzione “fai da te”
CAMRY_HV_EL
Reinstallare il filtro sul coperchio.
Fissare il filtro sui 2 fermi come
mostrato in figura.
Fissare i 3 fermi per installare il
filtro.
Assicurarsi che un filtro non sia piegato
o deformato quando lo si installa.
Installare il coperchio della boc-
chetta di aerazione.
Inserire la linguetta del coper-
chio come mostrato in figura.
Premere sul coperchio per fis-
sare i 7 fermi.
Utilizzando un cacciavite Phillips,
installare il fermaglio.
6
1
2
7
1
2
8

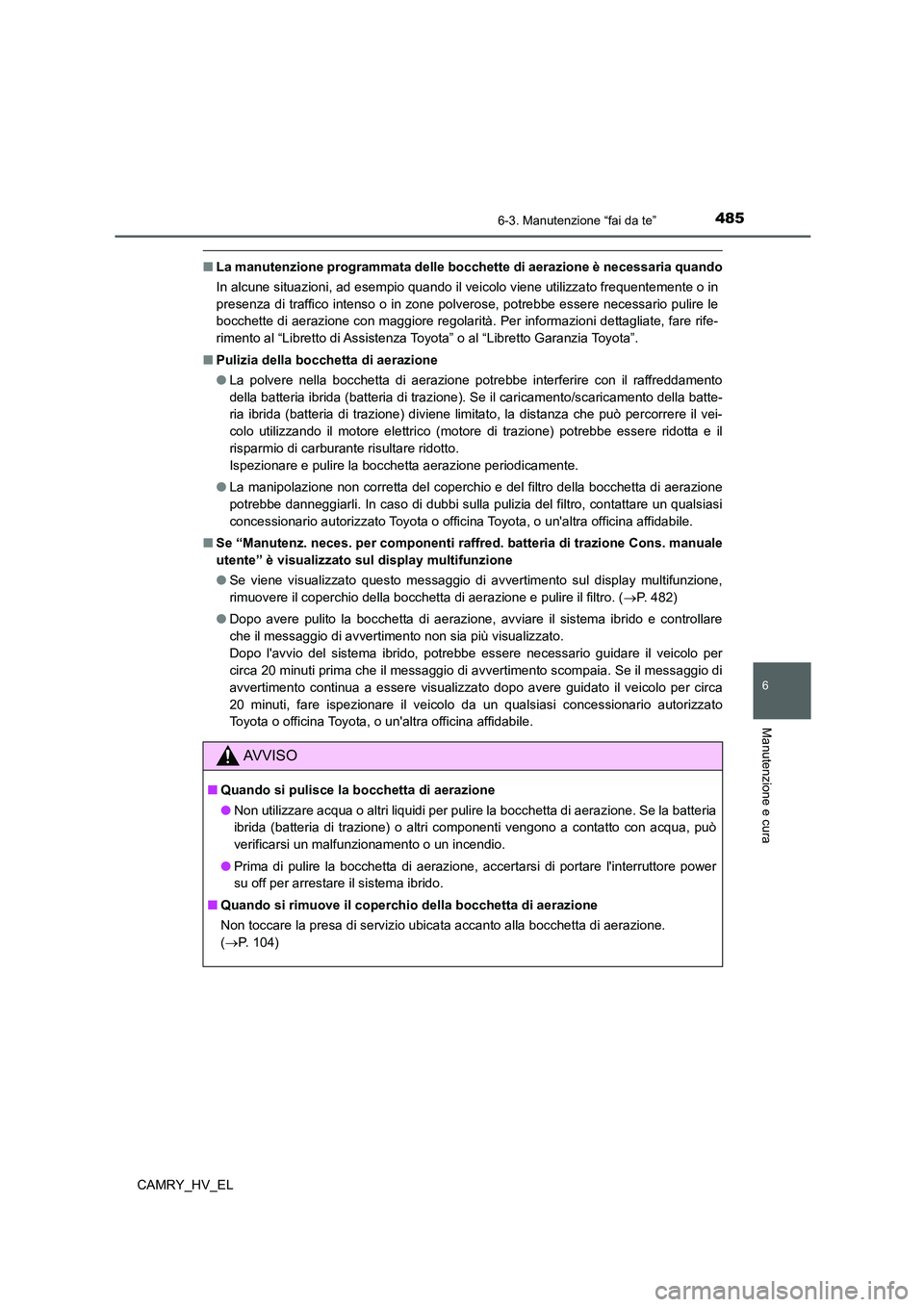

4856-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL
■La manutenzione programmata delle bocchette di aerazione è necessaria quando
In alcune situazioni, ad esempio quando il veicolo viene utilizzato frequentemente o in
presenza di traffico intenso o in zone polverose, potrebbe essere necessario pulire le
bocchette di aerazione con maggiore regolarità. Per informazioni dettagliate, fare rife-
rimento al “Libretto di Assistenza Toyota” o al “Libretto Garanzia Toyota”.
■Pulizia della bocchetta di aerazione
●La polvere nella bocchetta di aerazione potrebbe interferire con il raffreddamento
della batteria ibrida (batteria di trazione). Se il caricamento/scaricamento della batte-
ria ibrida (batteria di trazione) diviene limitato, la distanza che può percorrere il vei-
colo utilizzando il motore elettrico (motore di trazione) potrebbe essere ridotta e il
risparmio di carburante risultare ridotto.
Ispezionare e pulire la bocchetta aerazione periodicamente.
●La manipolazione non corretta del coperchio e del filtro della bocchetta di aerazione
potrebbe danneggiarli. In caso di dubbi sulla pulizia del filtro, contattare un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Se “Manutenz. neces. per componenti raffred. batteria di trazione Cons. manuale
utente” è visualizzato sul display multifunzione
●Se viene visualizzato questo messaggio di avvertimento sul display multifunzione,
rimuovere il coperchio della bocchetta di aerazione e pulire il filtro. (P. 482)
●Dopo avere pulito la bocchetta di aerazione, avviare il sistema ibrido e controllare
che il messaggio di avvertimento non sia più visualizzato.
Dopo l'avvio del sistema ibrido, potrebbe essere necessario guidare il veicolo per
circa 20 minuti prima che il messaggio di avvertimento scompaia. Se il messaggio di
avvertimento continua a essere visualizzato dopo avere guidato il veicolo per circa
20 minuti, fare ispezionare il veicolo da un qualsiasi concessionario autorizzato
Toyota o officina Toyota, o un'altra officina affidabile.
AV V I S O
■Quando si pulisce la bocchetta di aerazione
●Non utilizzare acqua o altri liquidi per pulire la bocchetta di aerazione. Se la batteria
ibrida (batteria di trazione) o altri componenti vengono a contatto con acqua, può
verificarsi un malfunzionamento o un incendio.
●Prima di pulire la bocchetta di aerazione, accertarsi di portare l'interruttore power
su off per arrestare il sistema ibrido.
■Quando si rimuove il coperchio della bocchetta di aerazione
Non toccare la presa di servizio ubicata accanto alla bocchetta di aerazione.
(P. 104)

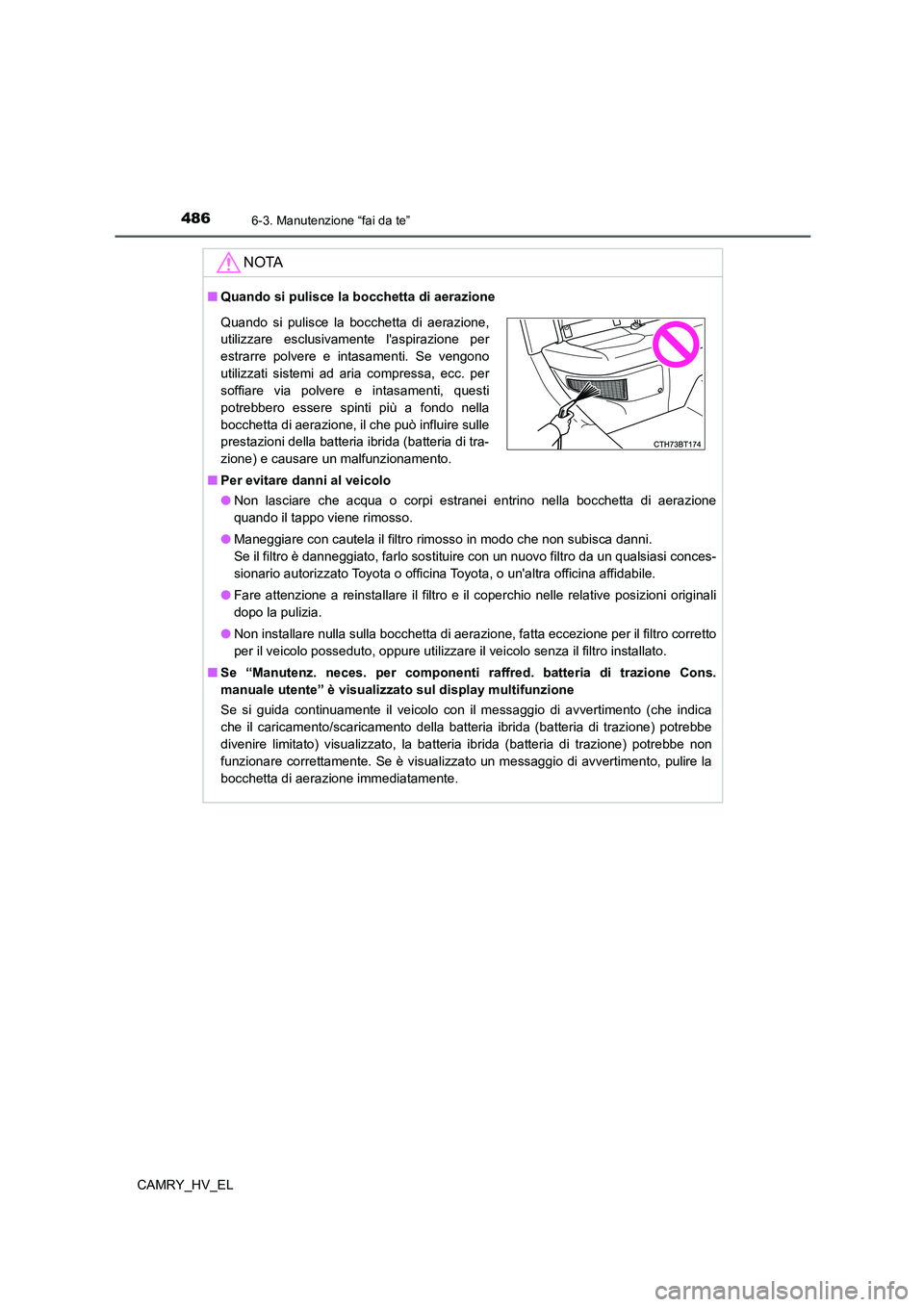

4866-3. Manutenzione “fai da te”
CAMRY_HV_EL
NOTA
■Quando si pulisce la bocchetta di aerazione
■Per evitare danni al veicolo
●Non lasciare che acqua o corpi estranei entrino nella bocchetta di aerazione
quando il tappo viene rimosso.
●Maneggiare con cautela il filtro rimosso in modo che non subisca danni.
Se il filtro è danneggiato, farlo sostituire con un nuovo filtro da un qualsiasi conces-
sionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
●Fare attenzione a reinstallare il filtro e il coperchio nelle relative posizioni originali
dopo la pulizia.
●Non installare nulla sulla bocchetta di aerazione, fatta eccezione per il filtro corretto
per il veicolo posseduto, oppure utilizzare il veicolo senza il filtro installato.
■Se “Manutenz. neces. per componenti raffred. batteria di trazione Cons.
manuale utente” è visualizzato sul display multifunzione
Se si guida continuamente il veicolo con il messaggio di avvertimento (che indica
che il caricamento/scaricamento della batteria ibrida (batteria di trazione) potrebbe
divenire limitato) visualizzato, la batteria ibrida (batteria di trazione) potrebbe non
funzionare correttamente. Se è visualizzato un messaggio di avvertimento, pulire la
bocchetta di aerazione immediatamente.
Quando si pulisce la bocchetta di aerazione,
utilizzare esclusivamente l'aspirazione per
estrarre polvere e intasamenti. Se vengono
utilizzati sistemi ad aria compressa, ecc. per
soffiare via polvere e intasamenti, questi
potrebbero essere spinti più a fondo nella
bocchetta di aerazione, il che può influire sulle
prestazioni della batteria ibrida (batteria di tra-
zione) e causare un malfunzionamento.
