2021 TOYOTA YARIS CROSS Kezelési útmutató (in Hungarian)

423
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
A keréktárcsa cseréjénél figyelmet
kell fordítani arra, hogy az új kerék-
tárcsa ugyanolyan terhelhetőségű,
átmérőjű, szélességű és süllyeszté-
si mélységű
* legyen, mint a koráb-
bi.
Pótkereket beszerezhet bármely hi-
vatalos Toyota márkakereskedés-
ben, szervizben vagy más, megbíz-
ható szakembertől.
*: Ez az úgynevezett ET-szám.
A Toyota nem javasolja a követke-
zők használatát:
 Eltérő méretű és típusú keréktár-
csák
 Használt keréktárcsák
 Behorpadt, majd kiegyengetett
keréktárcsák
nKeréktárcsák cseréjekor
Gépjárművének keré ktárcsái a gumiab-
roncsnyomásra figyelmeztető rendszer
szelepeivel és jeladóival vannak felsze-
relve, amelyek segí tségével a gumiab-
roncsnyomásra figyelmeztető rendszer
nyomáscsökkenés eset én időben figyel-meztetést tud küldeni. Keréktárcsák
cseréje esetén a gumiabroncsnyomás-
ra figyelmeztető rendszer szelepeit és
jeladóit be kell szerelni. (
→414. o.)
nDísztárcsa eltávo lításakor (szük-
séghelyzeti defektjavító készlettel
felszerelt gépjárművek)
A dísztárcsa-horoggal
* távolítsa el a
dísztárcsát.
*: A dísztárcsa lesz edő horog a kesztyű-
tartóban található. ( →373. o.)
Keréktárcsák
Ha a keréktárcsa elgörbült,
megrepedt vagy erősen oxidá-
lódott, cserélje ki. Ha elmu-
lasztja a megrongálódott ke-
réktárcsa kicserélését, a gumi-
abroncs lecsúszhat a keréktár-
csáról, így elvesztheti a gépjár-
mű feletti uralmat.
A keréktárcsa kiválasztása
VIGYÁZAT!
nKeréktárcsák cseréjekor
lNe használjon a kezelési útmutató-
ban ajánlottól eltérő méretű kerék-
tárcsákat. Ellenkező esetben el-
vesztheti uralmát a gépjármű felett.
lSoha ne szereljen fel belső tömlőt
egy tömlő nélküli kialakítású kerék-
tárcsára.
Ezzel súlyos sérüléssel vagy halál-
lal végződő balesetet okozhat.
nKerékanyák beszerelésekor
lGondoskodjon a kerékanyák kúpos
végükkel befelé történő beszerelé-
séről ( →487. o.). Ha a z anyákat kú-
pos végükkel kifelé szerelik be, a
kerék eltörhet, és menet közben ki-
eshet, ami súlyos vagy akár halálos
balesethez vezethet.

4246-3. Karbantartás saját kivitelezésben
Csak Toyota kerékanyákat és az
Ön alumínium keréktárcsáinak
megfelelő kialakítású kerékanya-
kulcsokat használjon.
 Ha javíttatta, megcserélte vagy
kicserélte a gumiabroncsokat,
akkor 1600 km (1000 mérföld)
után ellenőrizze a kerékanyák
rögzítését.
 Hólánc használata esetén vi-
gyázzon, nehogy megsértse az
alumínium keréktárcsákat.
 A keréktárcsák kiegyensúlyozá-
sakor csak eredet i Toyota vagy
azzal egyenértékű kiegyensúlyo-
zó nehezéket, valamint mű-
anyag- vagy gumikalapácsot
használjon.
VIGYÁZAT!
lSoha ne olajozza vagy zsírozza be
a kerékcsavarokat vagy a kerék-
anyákat.
Az olaj vagy kenőzsír használata a
kerékanyák túlzott meghúzásához,
a csavarok vagy a keréktárcsa sé-
rüléséhez vezethet . Továbbá az olaj
vagy a kenőzsír miatt a kerékanyák
kilazulhatnak, és a kerék súlyos
vagy akár halálos balesetet okozva
kieshet. Távolítson el minden olajat
vagy zsírt a keré kcsavarokról és a
kerékanyákról.
nA sérült keréktárcsák használata
tilos
Ne használjon repedt vagy deformá-
lódott keréktárcsákat. Ha mégis ezt
tenné, a gumiabroncsból menet köz-
ben elszivároghat a levegő, ami bal-
esetet okozhat.
FIGYELEM
nA gumiabroncsnyomásra figyel-
meztető rendszer szelepeinek és
jeladóinak cseréje
lMivel a gumiabron cs javítása vagy
cseréje hatással lehet a gumiab-
roncsnyomásra figyelmeztető rend-
szer szelepeire és jeladóira, a gu-
miabroncsok szerviz elését bízza hi-
vatalos Toyota márkakereskedés-
re, szervizre vagy más, megbízható
szakemberre. Továbbá a gumiab-
roncsnyomásra figyelmeztető rend-
szerhez szelepeket és jeladókat hi-
vatalos Toyota márkakereskedés-
ben, szervizben va gy más, megbíz-
ható szakembernél vásároljon.
lGyőződjön meg arról, hogy gépjár-
művén kizárólag eredeti Toyota ke-
réktárcsák találhatók-e.
Előfordulhat, hogy a gumiabroncs-
nyomásra figyelmeztető rendszer
szelepei és jeladói nem működnek
megfelelően nem eredeti keréktár-
csákkal.
Alumínium keréktárcsákkal
kapcsolatos óvintézkedé-
sek (felszereltségtől füg-
gően)

425
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
1
Kapcsolja ki az indítógombot.
2 Nyissa ki a kesztyűtartót.
Akassza ki a pántot.
3 A 2 rögzítő kioldásához nyomja
be a kesztyűtartó gépjármű kül-
seje felé eső oldalát. Majd húz-
za ki a kesztyűtartót, és akassza
ki az alsó rögzítőket. 4
Húzza ki a kesztyűtartót, és
akassza ki az alsó rögzítőket.
5 Kapcsolja le a szű rő burkolatát
( ), húzza ki a szűrő burkolatát
a rögzítőkből ( ), majd vegye
ki a szűrő burkolatát.
Légkondicionáló beren-
dezés sz űrője
A légkondicionáló berendezés
szűrőjét a hatékony működés
érdekében rendszeresen ki kell
cserélni.
A légkondicionáló berende-
zés szűrőjének kivétele

4266-3. Karbantartás saját kivitelezésben
6Vegye ki a szűrőt.
7 Helyezzen be új légkondicionáló
berendezés szűrőt.
A szűrőn és a szűr őházon látható „
UP” (fel) jelzésnek felfelé kell néznie.
nAz ellenőrzés gyakorisága
A szűrőt a karbantartá si terv szerint el-
lenőrizze illetve cserélje. Poros vagy
nagy forgalmú helyeken lehetséges,
hogy a cserét ennél gyakrabban kell el-
végezni. (A karbantartási ütemtervről
bővebben a „Toyota szervizfüzetben”
vagy a „Toyota garanciafüzetben” olvas-
hat.)
nHa a szellőzőnyílásokon keresztül
beáramló levegő mennyisége jelen-
tős mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellen-
őrizze a szűrőt és szükség esetén cse-
rélje ki.
FIGYELEM
nA légkondicionáló rendszer
használata során
Gondoskodjon róla, hogy a szűrő
mindig be legyen szerelve.
A légkondicionáló rendszer szűrő nél-
küli használata a rendszer károsodá-
sát okozhatja.
nA szűrőburkolat sérülésének
megelőzése
Amikor a rögzítés kioldásának céljá-
ból a nyíl irányába mozdítja el a szű-
rőburkolatot, ügyeljen arra, hogy ne
fejtsen ki túl nagy erőt a rögzítőkre.
Ellenkező esetben a rögzítők megsé-
rülhetnek.

427
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Porszívóval stb. szívjon ki minden
port és eltömődést a levegőbeszívó
nyílásból.
Csak porszívót használjon a por és az
eltömődések kiszívásá
hoz. Ha sűrített
levegős pisztollyal stb. próbálja meg ki-
fújni a port és az eltömődéseket, azok
visszakerülhetnek a levegőbeszívó nyí-
lásba. ( →429. o.)
Ha a port és az eltömődéseket nem
lehet teljesen eltávolítani a levegő-
beszívó nyílásból úgy, hogy a bur-
kolat rá van rakva , távolítsa el a
burkolatot és tisztítsa ki a szűrőt.
1 Kapcsolja ki az indítógombot.
2 Távolítsa el a levegőbeszívó
nyílás borításá t laposfejű csa-
varhúzó használatával.
1 Az ábrán jelzett módon húzza a
burkolatot a 2 rögzítőkampóból
történő kiakasztáshoz. A jobb
felső sarokban lé vő kampó kila-
zításával kezdje.
2 A burkolat eltávolításához húzza
azt a gépjármű oldala felé.
Hibrid akkumulátor (haj-
tóakkumulátor) leveg ő-
beszívó nyílásának és
szűr őjének tisztítása
Az üzemanyag-fogyasztás
megnövekedésének megelőzé-
se érdekében rendszeresen
szemrevételezéssel ellenőriz-
ze a hibrid akku mulátor (hajtó-
akkumulátor) levegőbeszívó
nyílását, hogy nincs-e benne
por vagy nem tömődött-e el.
Ha poros vagy eltömődött,
vagy ha a „Maintenance
Required for Traction Battery
Cooling Parts See Owner’s
Manual.” (A hajtóakkumulátor
hűtése karbantartásra szorul,
tekintse meg a kezelési útmu-
tatót) üzenet jelenik meg a
többfunkciós információs kijel-
zőn, akkor a következő eljárás
alapján tisztítsa meg a levegő-
beszívó nyílását:
A szellőzőnyílás tisztítása
Ha a port és az eltömődése-
ket nem lehet teljesen eltá-
volítani

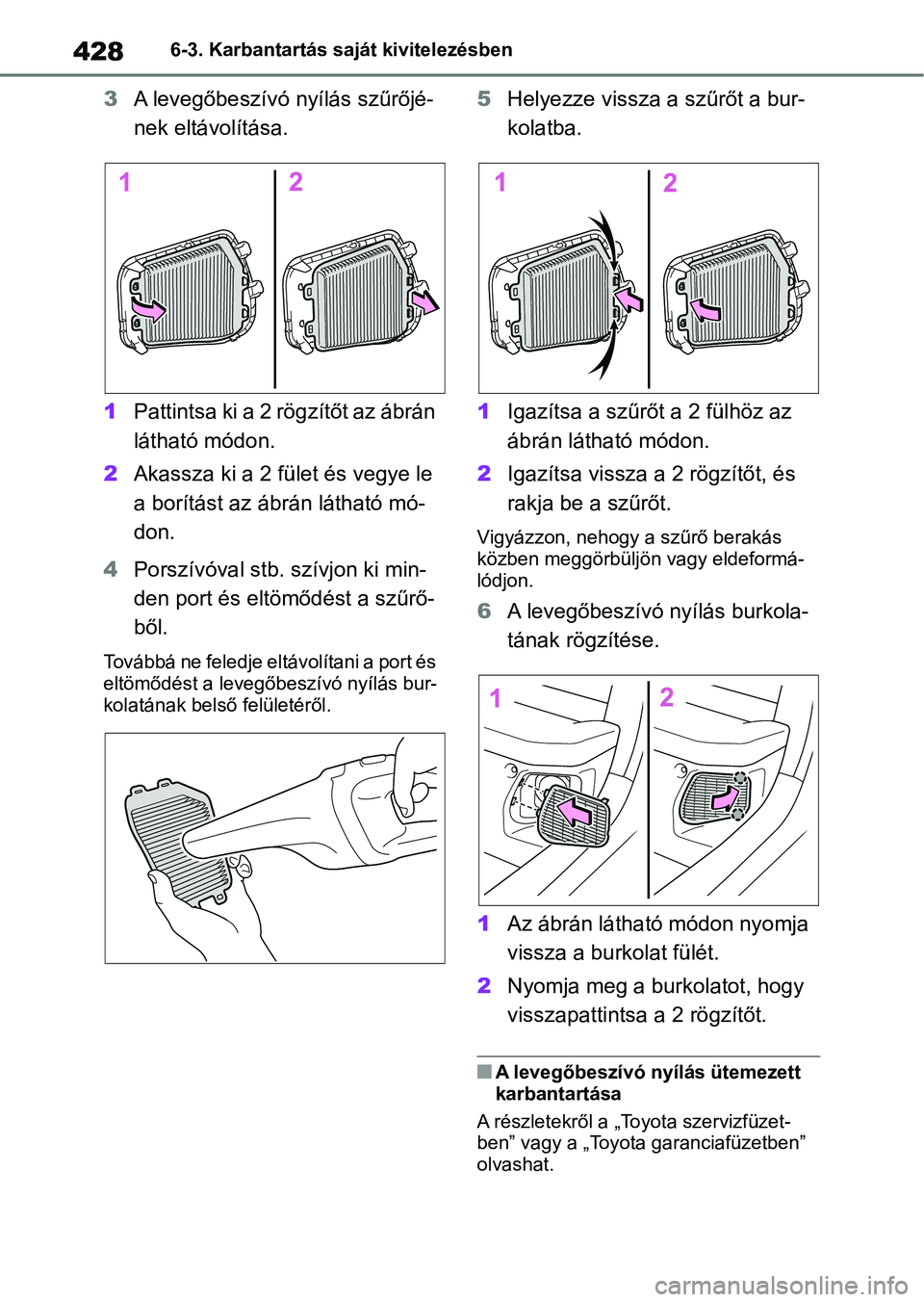

4286-3. Karbantartás saját kivitelezésben
3A levegőbeszívó nyílás szűrőjé-
nek eltávolítása.
1 Pattintsa ki a 2 rögzítőt az ábrán
látható módon.
2 Akassza ki a 2 fület és vegye le
a borítást az ábrán látható mó-
don.
4 Porszívóval stb. szívjon ki min-
den port és eltömődést a szűrő-
ből.
Továbbá ne feledje eltávolítani a port és
eltömődést a levegőbeszívó nyílás bur-
kolatának belső felületéről.
5Helyezze vissza a szűrőt a bur-
kolatba.
1 Igazítsa a szűrőt a 2 fülhöz az
ábrán látható módon.
2 Igazítsa vissza a 2 rögzítőt, és
rakja be a szűrőt.
Vigyázzon, nehogy a szűrő berakás
közben meggörbüljön vagy eldeformá-
lódjon.
6A levegőbeszívó nyílás burkola-
tának rögzítése.
1 Az ábrán látható módon nyomja
vissza a burkolat fülét.
2 Nyomja meg a burkolatot, hogy
visszapattintsa a 2 rögzítőt.
nA levegőbeszívó nyílás ütemezett
karbantartása
A részletekről a „To yota szervizfüzet-
ben” vagy a „Toyota garanciafüzetben”
olvashat.

429
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nA levegőbeszívó nyílás tisztítása
lA levegőbeszívó nyílásban levő por
zavarhatja a hibrid
akkumulátor (haj-
tóakkumulátor) hű tésének működé-
sét. Ha a hibrid akku mulátor (hajtóak-
kumulátor) tölt ése/lemerülése korláto-
zottá válik, előfordulhat, hogy az elekt-
romos motorral (haj tómotorral) megte-
hető távolság lecsökken, és az
üzemanyag-fogyasztás megnövek-
szik.
Rendszeresen ellenőr izze és tisztítsa
a levegőbeszívó nyílást.
lA levegőbeszívó nyí lás burkolatának
és szűrőjének helytelen kezelése
azok károsodását okozhatja. Ha a
szűrő tisztításá val kapcsolatban bár-
mely kérdése lenne, forduljon hivata-
los Toyota márkakereskedéshez,
szervizhez vagy más, megbízható
szakemberhez.
nHa a „Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (A hajtóakkumu-
látor hűtése karbantartásra szorul,
tekintse meg a kezelési útmutatót)
üzenet jelenik meg a többfunkciós
információs kijelzőn
lHa ez a figyelmeztető üzenet jelenik
meg a többfunkciós információs kijel-
zőn, vegye le a lev egőbeszívó nyílás
burkolatát, és tisztítsa meg a szűrőt.
(→ 427. o.)
lA levegőbeszívó nyílás megtisztítása
után indítsa el a hibrid rendszert, és
ellenőrizze, hogy eltűnt-e az üzenet.
A hibrid rendszer indítása után kb. 20
perc vezetést követ ően tűnik el a fi-
gyelmeztető üzenet. Ha a figyelmez-
tető üzenet kb. 20 perces vezetés
után sem tűnik el, ellenőriztesse a
gépjárművet hivatalos Toyota márka-
kereskedéssel, szervizzel vagy más,
megbízható szakemberrel.
VIGYÁZAT!
nA levegőbeszívó nyílás tisztítása-
kor
lNe tisztítsa vízzel vagy más folya-
dékkal a levegőbeszívó nyílást. Ha
víz éri a hibrid akkumulátort (hajtó-
akkumulátort) vagy egyéb részegy-
ségeket, működési hiba vagy tűz
keletkezhet.
lA levegőbeszívó n yílás tisztítása
előtt kapcsolja ki az indítógombot a
hibrid rendszer leállításához.
nAmikor leveszi a levegőbeszívó
nyílás burkolatát
Ne érjen hozzá a levegőbeszívó nyí-
lás közelében levő szervizcsatlakozó-
hoz. ( →83. o.)
FIGYELEM
nA levegőbeszívó nyílás tisztítása-
kor
A levegőbeszívó nyílás tisztításakor
csak porszívót használjon a por és az
eltömődések kiszívásához. Ha sűrí-
tett levegős pisztollyal stb. szívja ki a
port és az eltömődéseket, a por és az
eltömődések visszakerülhetnek a le-
vegőbeszívó nyílásba, amely befolyá-
solhatja a hibrid a kkumulátor (hajtó-
akkumulátor) teljesítményét és meg-
hibásodáshoz vezethet.
nA gépjármű sérülésének megelő-
zése érdekében
lLeszerelt burkolat mellett ne enged-
je, hogy víz vagy más idegen anyag
jusson a levegőbe szívó nyílásba.

4306-3. Karbantartás saját kivitelezésben
nHa az elektronikus kulcs eleme le-
merült
A tünetek a következők lehetnek:
lAz intelligens nyitás i és indítórendszer
(felszereltségtől függően) és a távirá-
nyító nem működik megfelelően.
lA működési tartomány csökken.
 Laposfejű csavarhúzó
 Kis laposfejű csavarhúzó
 Lítium elem: CR2032 (intelli-
gens nyitási és indítórendszer
nélküli gépjárművek) vagy
CR2450 (intelligens nyitási és in-
dítórendszerrel fe lszerelt gépjár-
művek)
nHasználjon CR2032 (intelligens nyi-
tási és indítórendszer nélküli gép-
járművek) vagy CR2450 (intelli-
gens nyitási és indítórendszerrel
felszerelt gépjárművek) típusú líti-
um elemet
lElemet bármely Toyota márkakeres-
kedésben, hivatalos szervizben vagy
FIGYELEM
lÓvatosan kezelje a kiszedett szű-
rőt, nehogy megsérüljön.
Ha a szűrő megsérült, cseréltesse
ki azt bármely hivatalos Toyota már-
kakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.
lTisztítás után ne f elejtse el vissza-
rakni a szűrőt és a levegőbeszívó
nyílás burkolatát az eredeti helyze-
tébe.
lA levegőbeszívó nyílásba csak a
speciálisan ehhez a gépjárműhöz
készült szűrőt rakj a, vagy használja
a levegőbeszívó n yílást anélkül,
hogy szűrőt rakna be.
nHa a „Maintenance Required for
Traction Battery Cooling Parts
See Owner’s Manual” (A hajtóak-
kumulátor hűtése karbantartásra
szorul, tekintse meg a kezelési
útmutatót) üzenet jelenik meg a
többfunkciós információs kijel-
zőn
Ha a gépjárművet folyamatosan úgy
vezeti, hogy a hib rid akkumulátor
(hajtóakkumulátor) töltése/lemerülé-
se korlátozottá válására figyelmeztető
üzenet jelenik meg, előfordulhat, hogy
meghibásodott a hibrid akkumulátor
(hajtóakkumulátor). Ha a figyelmezte-
tő üzenet megjelenik, haladéktalanul
tisztítsa meg a levegőbeszívó nyílást.
Távirányító/elektronikus
kulcs eleme
Ha lemerült az elem, helyezzen
be újat.
Mivel a kulcs megsérülhet, ha
az alábbi művelet nincs megfe-
lelően végrehajtva, javasolt,
hogy a kulcs elemének cseré-
jét hivatalos Toyota márkake-
reskedéssel, szervizzel vagy
más, megbízható szakemberrel
végeztesse el.
Eszközök előkészítése
