2021 TOYOTA YARIS Betriebsanleitungen (in German)

65
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
Sicherheitshinweise
■Verankerungen für oberen Halte-
gurt
Verankerungen für den oberen Halte-
gurt stehen für die äußeren Rücksitze
zur Verfügung.
Verwenden Sie die Verankerungen für
den oberen Haltegurt, wenn Sie den
Obergurt befestigen.
Verankerungen für oberen Haltegurt
Obergurt
■Befestigen des Obergurts an der
Verankerung für den oberen Hal-
tegurt
Montieren Sie das Kinderrückhaltesy-
stem gemäß den Anweisungen in der
mit dem Rückhaltesystem mitgeliefer-
ten Bedienungsanleitung.
1 Fahrzeuge mit Gepäckraumabdec-
kung: Entfernen Sie die Abdeckung.
( →S.305)
2 Stellen Sie die Kopfstütze auf die
Position ganz oben ein.
Wenn die Kopfstütze den Einbau des Kin-
derrückhaltesystems oder des Obergurts behindert und demontiert werden kann, ent-fernen Sie sie. ( →S.133)
3Hängen Sie den Haken an der Ver-
ankerung für den oberen Haltegurt
ein und ziehen Sie den Obergurt
fest.
Stellen Sie sicher, dass der Obergurt fest eingerastet ist. ( →S.63) Wenn Sie das Kinderrückhaltesystem bei
nach oben gezogener Kopfstütze einbauen, achten Sie darauf, dass der Obergurt unter-halb der Kopfstütze verläuft.
Haken
Obergurt
WARNUNG
■Montage eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr lebensgefähr- licher Verletzungen.
●Verstellen Sie nach dem Fixieren des
Kinderrückhaltesystems den Sitz nicht mehr.
●Werden zum Befestigen eines Kinder-
rückhaltesystems die unteren Veranke- rungspunkte verwendet, ist sicherzustellen, dass sich keine Fremd-
körper in der Nähe der Verankerungs- punkte befinden und der Sicherheitsgurt nicht hinter dem Kinderrückhaltesystem
eingeklemmt ist.
●Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgeliefer-
ten Einbauanleitungen.
Verwenden einer Verankerung
für den oberen Haltegurt

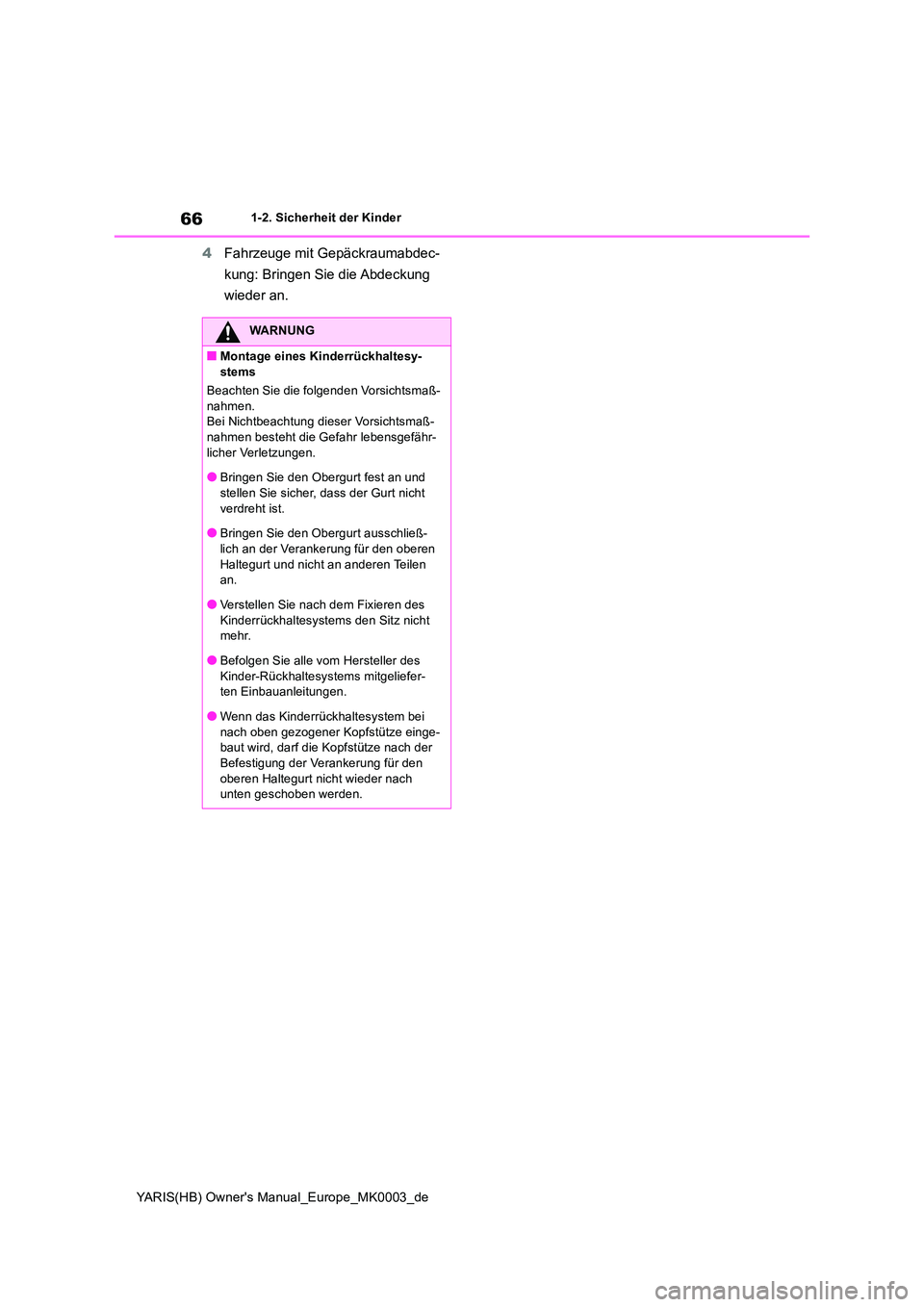

66
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-2. Sicherheit der Kinder
4Fahrzeuge mit Gepäckraumabdec-
kung: Bringen Sie die Abdeckung
wieder an.
WARNUNG
■Montage eines Kinderrückhaltesy-
stems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.Bei Nichtbeachtung dieser Vorsichtsmaß-
nahmen besteht die Gefahr lebensgefähr- licher Verletzungen.
●Bringen Sie den Obergurt fest an und
stellen Sie sicher, dass der Gurt nicht verdreht ist.
●Bringen Sie den Obergurt ausschließ-
lich an der Verankerung für den oberen Haltegurt und nicht an anderen Teilen an.
●Verstellen Sie nach dem Fixieren des Kinderrückhaltesystems den Sitz nicht mehr.
●Befolgen Sie alle vom Hersteller des Kinder-Rückhaltesystems mitgeliefer-ten Einbauanleitungen.
●Wenn das Kinderrückhaltesystem bei nach oben gezogener Kopfstütze einge-baut wird, darf die Kopfstütze nach der
Befestigung der Verankerung für den oberen Haltegurt nicht wieder nach unten geschoben werden.

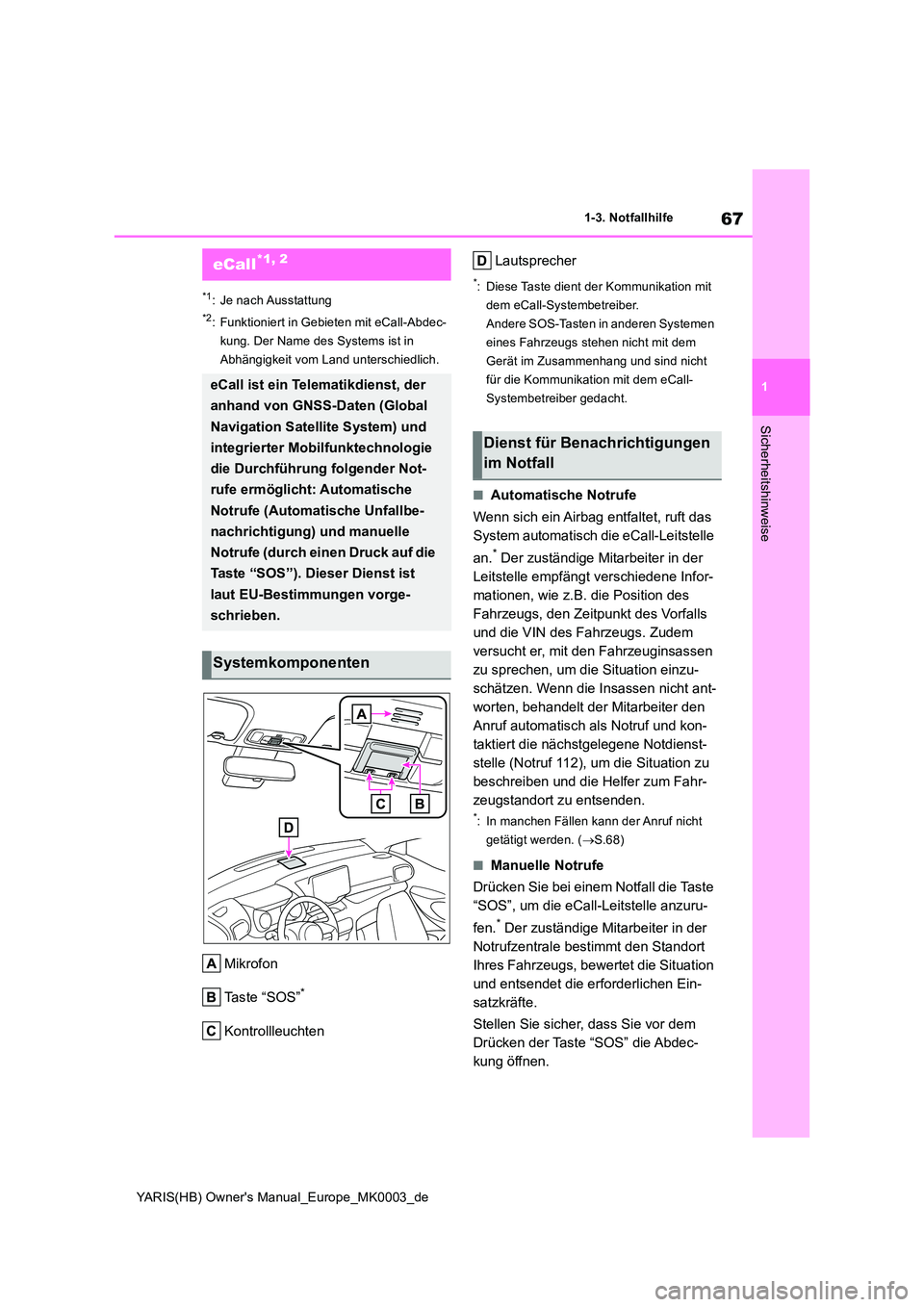

67
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-3. Notfallhilfe
Sicherheitshinweise
1-3.Notfallhilfe
*1: Je nach Ausstattung
*2: Funktioniert in Gebieten mit eCall-Abdec-
kung. Der Name des Systems ist in
Abhängigkeit vom Land unterschiedlich.
Mikrofon
Ta s t e “ S O S ”*
Kontrollleuchten
Lautsprecher
*: Diese Taste dient der Kommunikation mit
dem eCall-Systembetreiber.
Andere SOS-Tasten in anderen Systemen
eines Fahrzeugs stehen nicht mit dem
Gerät im Zusammenhang und sind nicht
für die Kommunikation mit dem eCall-
Systembetreiber gedacht.
■Automatische Notrufe
Wenn sich ein Airbag entfaltet, ruft das
System automatisch die eCall-Leitstelle
an.* Der zuständige Mitarbeiter in der
Leitstelle empfängt verschiedene Infor-
mationen, wie z.B. die Position des
Fahrzeugs, den Zeitpunkt des Vorfalls
und die VIN des Fahrzeugs. Zudem
versucht er, mit den Fahrzeuginsassen
zu sprechen, um die Situation einzu-
schätzen. Wenn die Insassen nicht ant-
worten, behandelt der Mitarbeiter den
Anruf automatisch als Notruf und kon-
taktiert die nächstgelegene Notdienst-
stelle (Notruf 112), um die Situation zu
beschreiben und die Helfer zum Fahr-
zeugstandort zu entsenden.
*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( →S.68)
■Manuelle Notrufe
Drücken Sie bei einem Notfall die Taste
“SOS”, um die eCall-Leitstelle anzuru-
fen.* Der zuständige Mitarbeiter in der
Notrufzentrale bestimmt den Standort
Ihres Fahrzeugs, bewertet die Situation
und entsendet die erforderlichen Ein-
satzkräfte.
Stellen Sie sicher, dass Sie vor dem
Drücken der Taste “SOS” die Abdec-
kung öffnen.
eCall*1, 2
eCall ist ein Telematikdienst, der
anhand von GNSS-Daten (Global
Navigation Satellite System) und
integrierter Mobilfunktechnologie
die Durchführung folgender Not-
rufe ermöglicht: Automatische
Notrufe (Automatische Unfallbe-
nachrichtigung) und manuelle
Notrufe (durch einen Druck auf die
Taste “SOS”). Dieser Dienst ist
laut EU-Bestimmungen vorge-
schrieben.
Systemkomponenten
Dienst für Benachrichtigungen
im Notfall

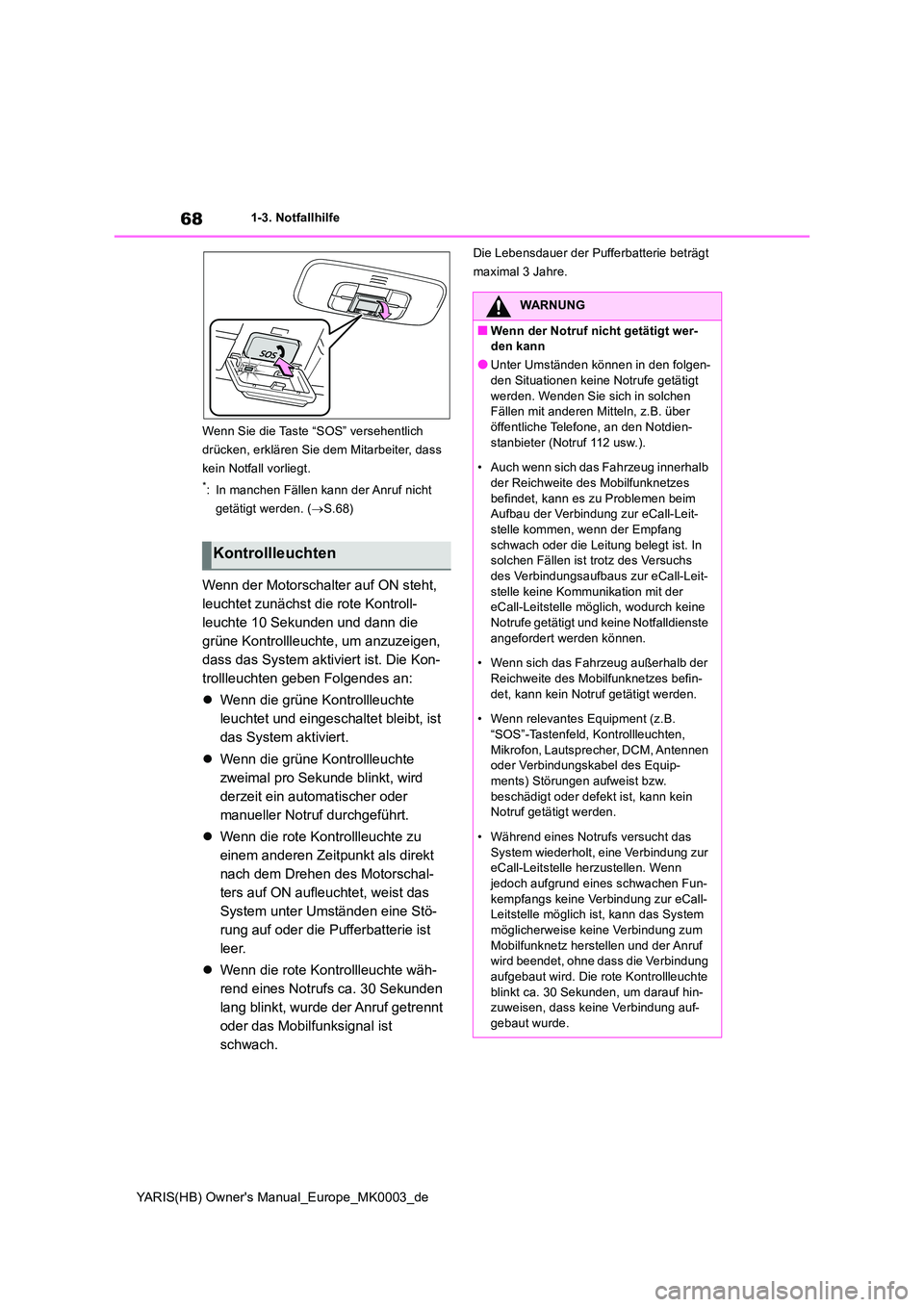

68
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-3. Notfallhilfe
Wenn Sie die Taste “SOS” versehentlich
drücken, erklären Sie dem Mitarbeiter, dass
kein Notfall vorliegt.
*: In manchen Fällen kann der Anruf nicht
getätigt werden. ( →S.68)
Wenn der Motorschalter auf ON steht,
leuchtet zunächst die rote Kontroll-
leuchte 10 Sekunden und dann die
grüne Kontrollleuchte, um anzuzeigen,
dass das System aktiviert ist. Die Kon-
trollleuchten geben Folgendes an:
z Wenn die grüne Kontrollleuchte
leuchtet und eingeschaltet bleibt, ist
das System aktiviert.
z Wenn die grüne Kontrollleuchte
zweimal pro Sekunde blinkt, wird
derzeit ein automatischer oder
manueller Notruf durchgeführt.
z Wenn die rote Kontrollleuchte zu
einem anderen Zeitpunkt als direkt
nach dem Drehen des Motorschal-
ters auf ON aufleuchtet, weist das
System unter Umständen eine Stö-
rung auf oder die Pufferbatterie ist
leer.
z Wenn die rote Kontrollleuchte wäh-
rend eines Notrufs ca. 30 Sekunden
lang blinkt, wurde der Anruf getrennt
oder das Mobilfunksignal ist
schwach.
Die Lebensdauer der Pufferbatterie beträgt
maximal 3 Jahre.
Kontrollleuchten
WARNUNG
■Wenn der Notruf nicht getätigt wer- den kann
●Unter Umständen können in den folgen-den Situationen keine Notrufe getätigt
werden. Wenden Sie sich in solchen Fällen mit anderen Mitteln, z.B. über öffentliche Telefone, an den Notdien-
stanbieter (Notruf 112 usw.).
• Auch wenn sich das Fahrzeug innerhalb der Reichweite des Mobilfunknetzes
befindet, kann es zu Problemen beim Aufbau der Verbindung zur eCall-Leit-stelle kommen, wenn der Empfang
schwach oder die Leitung belegt ist. In solchen Fällen ist trotz des Versuchs des Verbindungsaufbaus zur eCall-Leit-
stelle keine Kommunikation mit der eCall-Leitstelle möglich, wodurch keine Notrufe getätigt und keine Notfalldienste
angefordert werden können.
• Wenn sich das Fahrzeug außerhalb der Reichweite des Mobilfunknetzes befin-
det, kann kein Notruf getätigt werden.
• Wenn relevantes Equipment (z.B.
“SOS”-Tastenfeld, Kontrollleuchten, Mikrofon, Lautsprecher, DCM, Antennen oder Verbindungskabel des Equip-
ments) Störungen aufweist bzw. beschädigt oder defekt ist, kann kein Notruf getätigt werden.
• Während eines Notrufs versucht das System wiederholt, eine Verbindung zur eCall-Leitstelle herzustellen. Wenn
jedoch aufgrund eines schwachen Fun- kempfangs keine Verbindung zur eCall-Leitstelle möglich ist, kann das System
möglicherweise keine Verbindung zum Mobilfunknetz herstellen und der Anruf wird beendet, ohne dass die Verbindung
aufgebaut wird. Die rote Kontrollleuchte blinkt ca. 30 Sekunden, um darauf hin-zuweisen, dass keine Verbindung auf-
gebaut wurde.

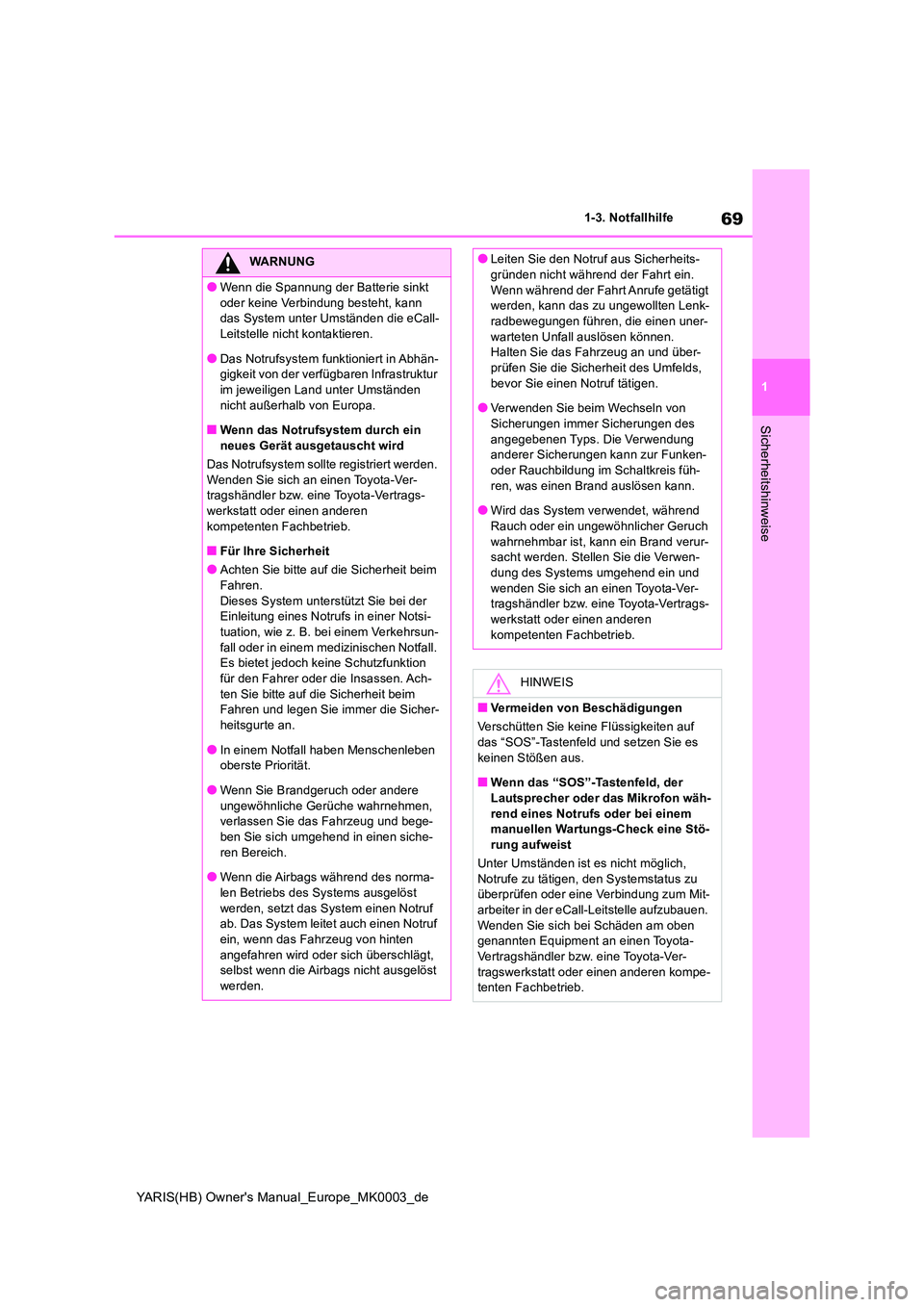

69
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-3. Notfallhilfe
Sicherheitshinweise
WARNUNG
●Wenn die Spannung der Batterie sinkt
oder keine Verbindung besteht, kann das System unter Umständen die eCall-Leitstelle nicht kontaktieren.
●Das Notrufsystem funktioniert in Abhän-gigkeit von der verfügbaren Infrastruktur im jeweiligen Land unter Umständen
nicht außerhalb von Europa.
■Wenn das Notrufsystem durch ein neues Gerät ausgetauscht wird
Das Notrufsystem sollte registriert werden.
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-werkstatt oder einen anderen
kompetenten Fachbetrieb.
■Für Ihre Sicherheit
●Achten Sie bitte auf die Sicherheit beim Fahren.
Dieses System unterstützt Sie bei der Einleitung eines Notrufs in einer Notsi-tuation, wie z. B. bei einem Verkehrsun-
fall oder in einem medizinischen Notfall. Es bietet jedoch keine Schutzfunktion für den Fahrer oder die Insassen. Ach-
ten Sie bitte auf die Sicherheit beim Fahren und legen Sie immer die Sicher-
heitsgurte an.
●In einem Notfall haben Menschenleben oberste Priorität.
●Wenn Sie Brandgeruch oder andere ungewöhnliche Gerüche wahrnehmen, verlassen Sie das Fahrzeug und bege-
ben Sie sich umgehend in einen siche- ren Bereich.
●Wenn die Airbags während des norma-
len Betriebs des Systems ausgelöst werden, setzt das System einen Notruf ab. Das System leitet auch einen Notruf
ein, wenn das Fahrzeug von hinten angefahren wird oder sich überschlägt, selbst wenn die Airbags nicht ausgelöst
werden.
●Leiten Sie den Notruf aus Sicherheits- gründen nicht während der Fahrt ein.
Wenn während der Fahrt Anrufe getätigt werden, kann das zu ungewollten Lenk-radbewegungen führen, die einen uner-
warteten Unfall auslösen können. Halten Sie das Fahrzeug an und über-prüfen Sie die Sicherheit des Umfelds,
bevor Sie einen Notruf tätigen.
●Verwenden Sie beim Wechseln von Sicherungen immer Sicherungen des
angegebenen Typs. Die Verwendung anderer Sicherungen kann zur Funken- oder Rauchbildung im Schaltkreis füh-
ren, was einen Brand auslösen kann.
●Wird das System verwendet, während Rauch oder ein ungewöhnlicher Geruch
wahrnehmbar ist, kann ein Brand verur- sacht werden. Stellen Sie die Verwen-dung des Systems umgehend ein und
wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-werkstatt oder einen anderen
kompetenten Fachbetrieb.
HINWEIS
■Vermeiden von Beschädigungen
Verschütten Sie keine Flüssigkeiten auf das “SOS”-Tastenfeld und setzen Sie es
keinen Stößen aus.
■Wenn das “SOS”-Tastenfeld, der Lautsprecher oder das Mikrofon wäh-
rend eines Notrufs oder bei einem manuellen Wartungs-Check eine Stö-rung aufweist
Unter Umständen ist es nicht möglich,
Notrufe zu tätigen, den Systemstatus zu überprüfen oder eine Verbindung zum Mit-arbeiter in der eCall-Leitstelle aufzubauen.
Wenden Sie sich bei Schäden am oben genannten Equipment an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen kompe- tenten Fachbetrieb.

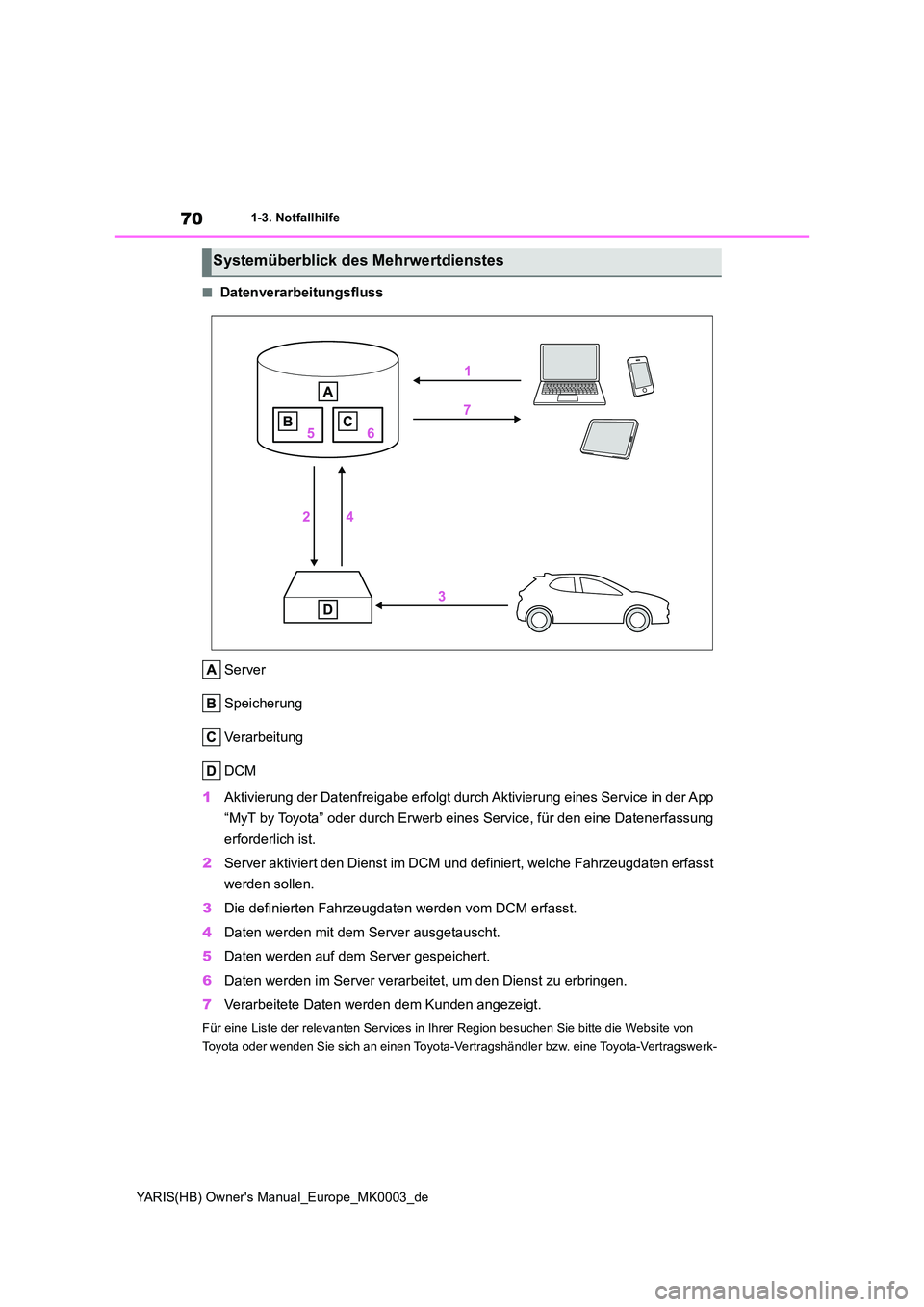

70
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-3. Notfallhilfe
■Datenverarbeitungsfluss
Server
Speicherung
Verarbeitung
DCM
1 Aktivierung der Datenfreigabe erfolgt durch Aktivierung eines Service in der App
“MyT by Toyota” oder durch Erwerb eines Service, für den eine Datenerfassung
erforderlich ist.
2 Server aktiviert den Dienst im DCM und definiert, welche Fahrzeugdaten erfasst
werden sollen.
3 Die definierten Fahrzeugdaten werden vom DCM erfasst.
4 Daten werden mit dem Server ausgetauscht.
5 Daten werden auf dem Server gespeichert.
6 Daten werden im Server verarbeitet, um den Dienst zu erbringen.
7 Verarbeitete Daten werden dem Kunden angezeigt.
Für eine Liste der relevanten Services in Ihrer Region besuchen Sie bitte die Website von
Toyota oder wenden Sie sich an einen Toyota-Ver tragshändler bzw. eine Toyota-Vertragswerk-
Systemüberblick des Mehrwertdienstes

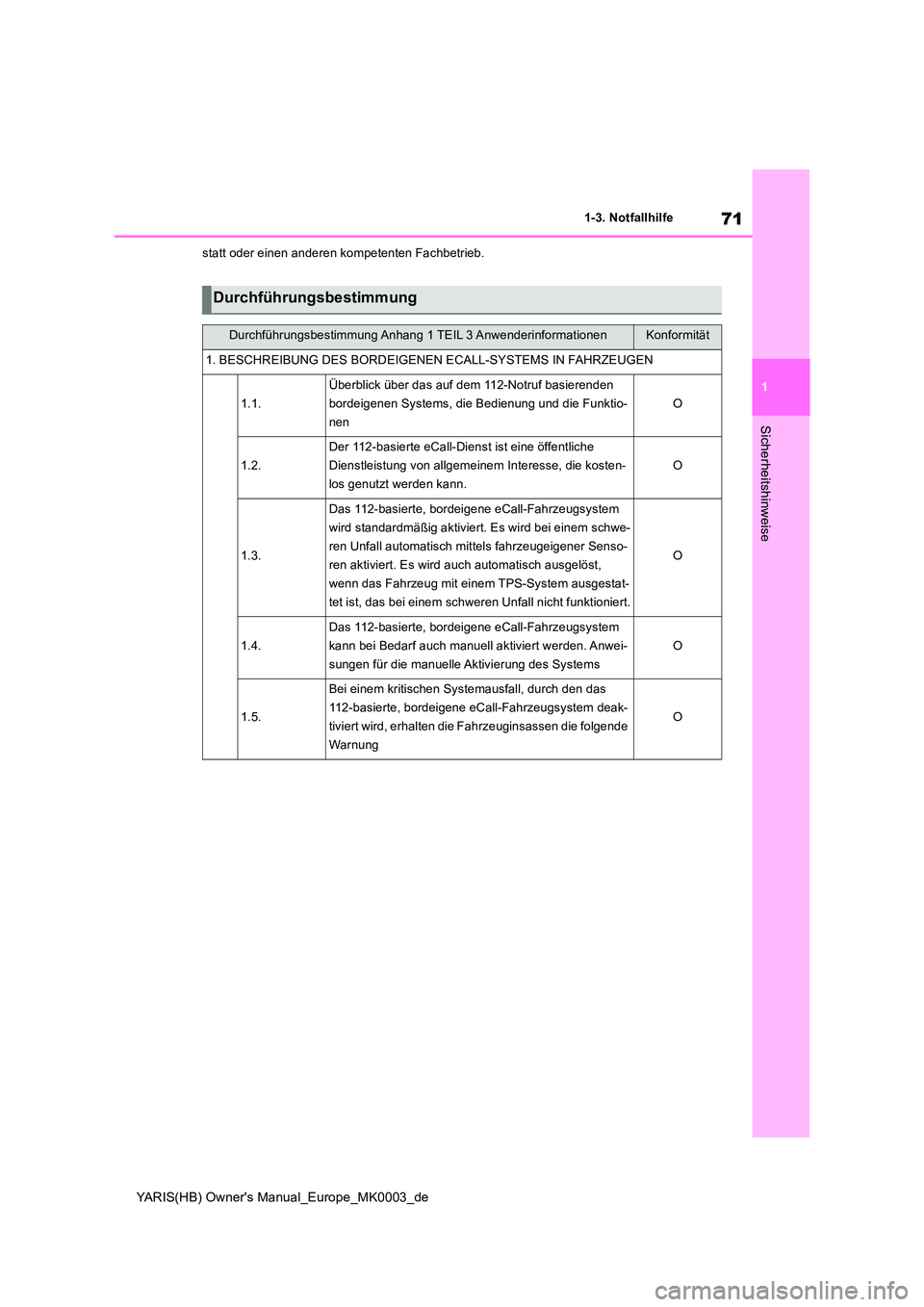

71
1
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-3. Notfallhilfe
Sicherheitshinweise
statt oder einen anderen kompetenten Fachbetrieb.
Durchführungsbestimmung
Durchführungsbestimmung Anhang 1 TEIL 3 AnwenderinformationenKonformität
1. BESCHREIBUNG DES BORDEIGENEN ECALL-SYSTEMS IN FAHRZEUGEN
1.1.
Überblick über das auf dem 112-Notruf basierenden
bordeigenen Systems, die Bedienung und die Funktio-
nen
O
1.2.
Der 112-basierte eCall-Dienst ist eine öffentliche
Dienstleistung von allgemeinem Interesse, die kosten-
los genutzt werden kann.
O
1.3.
Das 112-basierte, bordeigene eCall-Fahrzeugsystem
wird standardmäßig aktiviert. Es wird bei einem schwe-
ren Unfall automatisch mittels fahrzeugeigener Senso-
ren aktiviert. Es wird auch automatisch ausgelöst,
wenn das Fahrzeug mit einem TPS-System ausgestat-
tet ist, das bei einem schweren Unfall nicht funktioniert.
O
1.4.
Das 112-basierte, bordeigene eCall-Fahrzeugsystem
kann bei Bedarf auch manuell aktiviert werden. Anwei-
sungen für die manuelle Aktivierung des Systems
O
1.5.
Bei einem kritischen Systemausfall, durch den das
112-basierte, bordeigene eC all-Fahrzeugsystem deak-
tiviert wird, erhalten die Fahrzeuginsassen die folgende
Warnung
O

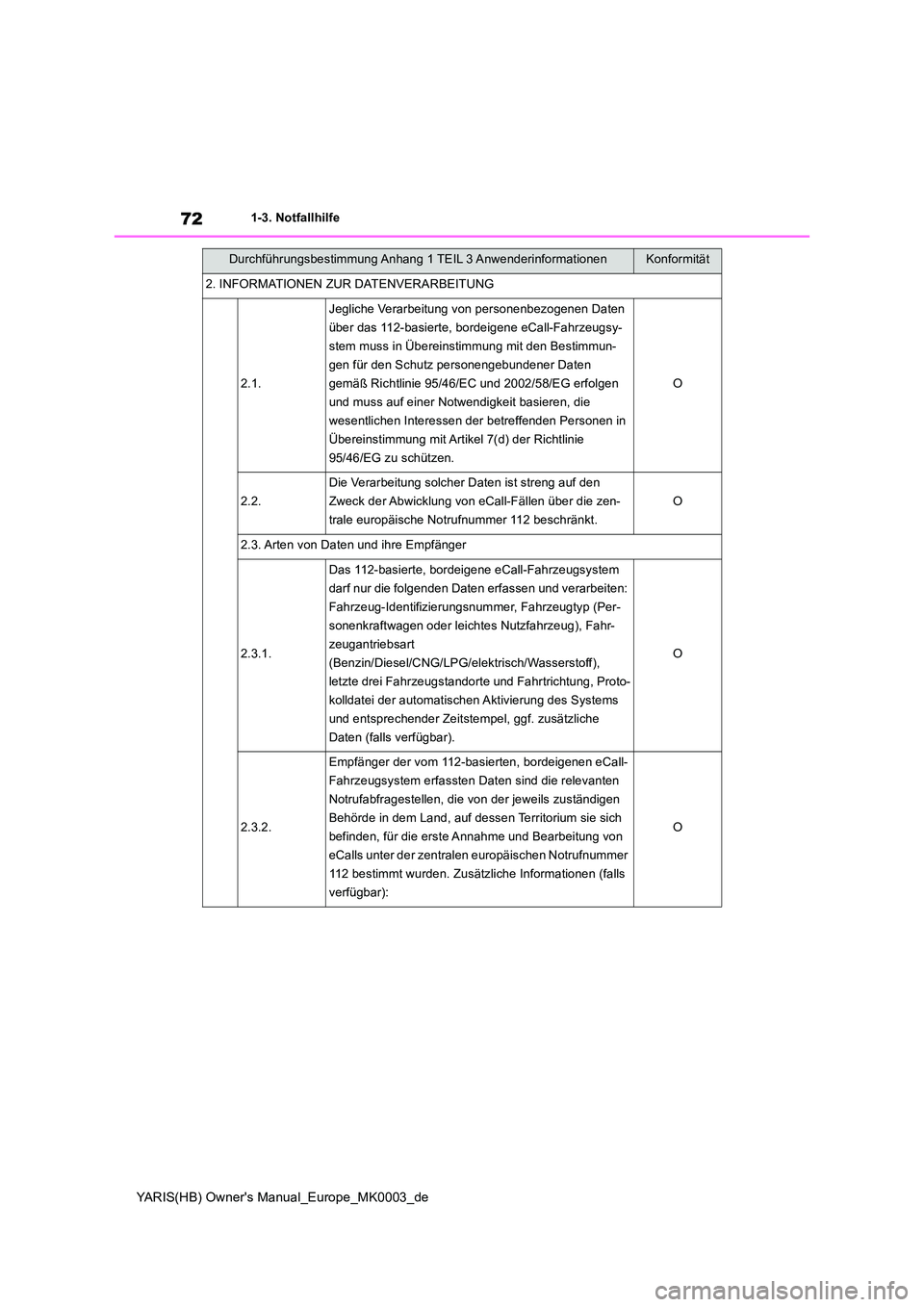

72
YARIS(HB) Owner's Manual_Europe_MK0003_de
1-3. Notfallhilfe
2. INFORMATIONEN ZUR DATENVERARBEITUNG
2.1.
Jegliche Verarbeitung von personenbezogenen Daten
über das 112-basierte, bordeigene eCall-Fahrzeugsy-
stem muss in Übereinstimmung mit den Bestimmun-
gen für den Schutz personengebundener Daten
gemäß Richtlinie 95/46/EC und 2002/58/EG erfolgen
und muss auf einer Notwendigkeit basieren, die
wesentlichen Interessen der betreffenden Personen in
Übereinstimmung mit Artikel 7(d) der Richtlinie
95/46/EG zu schützen.
O
2.2.
Die Verarbeitung solcher Daten ist streng auf den
Zweck der Abwicklung von eCall-Fällen über die zen-
trale europäische Notrufnummer 112 beschränkt.
O
2.3. Arten von Daten und ihre Empfänger
2.3.1.
Das 112-basierte, bordeigene eCall-Fahrzeugsystem
darf nur die folgenden Daten erfassen und verarbeiten:
Fahrzeug-Identifizierungsnum mer, Fahrzeugtyp (Per-
sonenkraftwagen oder leichtes Nutzfahrzeug), Fahr-
zeugantriebsart
(Benzin/Diesel/CNG/LPG/elektrisch/Wasserstoff),
letzte drei Fahrzeugstandorte und Fahrtrichtung, Proto-
kolldatei der automatischen Aktivierung des Systems
und entsprechender Zeitstempel, ggf. zusätzliche
Daten (falls verfügbar).
O
2.3.2.
Empfänger der vom 112-basierten, bordeigenen eCall-
Fahrzeugsystem erfassten Daten sind die relevanten
Notrufabfragestellen, die von der jeweils zuständigen
Behörde in dem Land, auf dessen Territorium sie sich
befinden, für die erste Annahme und Bearbeitung von
eCalls unter der zentralen europäischen Notrufnummer
112 bestimmt wurden. Zusätzliche Informationen (falls
verfügbar):
O
Durchführungsbestimmung Anhang 1 TEIL 3 AnwenderinformationenKonformität
