2021 TOYOTA YARIS Betriebsanleitungen (in German)

193
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

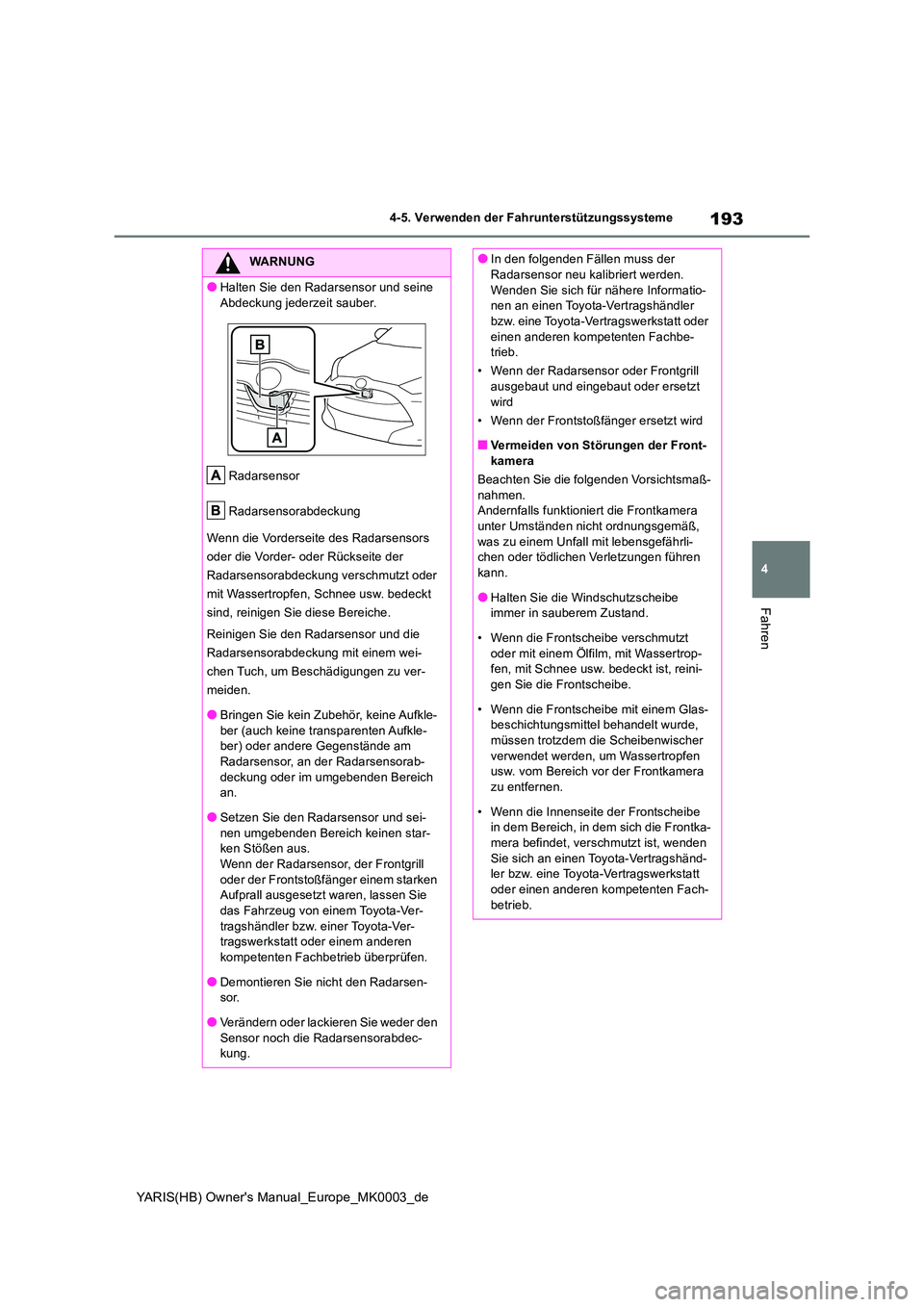

WARNUNG
●Halten Sie den Radarsensor und seine
Abdeckung jederzeit sauber.
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- oder Rückseite der
Radarsensorabdeckung verschmutzt oder
mit Wassertropfen, Schnee usw. bedeckt
sind, reinigen Sie diese Bereiche.
Reinigen Sie den Radarsensor und die
Radarsensorabdeckung mit einem wei-
chen Tuch, um Beschädigungen zu ver-
meiden.
●Bringen Sie kein Zubehör, keine Aufkle-
ber (auch keine transparenten Aufkle- ber) oder andere Gegenstände am Radarsensor, an der Radarsensorab-
deckung oder im umgebenden Bereich an.
●Setzen Sie den Radarsensor und sei-
nen umgebenden Bereich keinen star- ken Stößen aus.Wenn der Radarsensor, der Frontgrill
oder der Frontstoßfänger einem starken Aufprall ausgesetzt waren, lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
●Demontieren Sie nicht den Radarsen-sor.
●Verändern oder lackieren Sie weder den
Sensor noch die Radarsensorabdec- kung.
●In den folgenden Fällen muss der Radarsensor neu kalibriert werden.
Wenden Sie sich für nähere Informatio- nen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbe- trieb.
• Wenn der Radarsensor oder Frontgrill ausgebaut und eingebaut oder ersetzt
wird
• Wenn der Frontstoßfänger ersetzt wird
■Vermeiden von Störungen der Front- kamera
Beachten Sie die folgenden Vorsichtsmaß-
nahmen. Andernfalls funktioniert die Frontkamera unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährli- chen oder tödlichen Verletzungen führen kann.
●Halten Sie die Windschutzscheibe immer in sauberem Zustand.
• Wenn die Frontscheibe verschmutzt
oder mit einem Ölfilm, mit Wassertrop- fen, mit Schnee usw. bedeckt ist, reini-gen Sie die Frontscheibe.
• Wenn die Frontscheibe mit einem Glas- beschichtungsmittel behandelt wurde, müssen trotzdem die Scheibenwischer
verwendet werden, um Wassertropfen usw. vom Bereich vor der Frontkamera zu entfernen.
• Wenn die Innenseite der Frontscheibe in dem Bereich, in dem sich die Frontka-mera befindet, verschmutzt ist, wenden
Sie sich an einen Toyota-Vertragshänd- ler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fach-
betrieb.

194
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Bringen Sie keine Gegenstände, wie z.
B. Aufkleber, transparente Aufkleber usw., an der Außenseite der Front-scheibe im Bereich vor dem Kamera-
sensor (schattierter Bereich in der Abbildung) an.
Von der Oberkante der Frontscheibe
bis ca. 1 cm unterhalb der Unterseite
der Frontkamera
Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte der Frontkamera)
●Wenn die Frontscheibe im Bereich vor
der Frontkamera beschlagen oder mit Kondenswasser oder Eis bedeckt ist, verwenden Sie die Frontscheibenhei-
zung, um den Beschlag bzw. das Kon- denswasser oder das Eis zu entfernen. ( →S.288, 293)
●Wenn Wassertropfen nicht ordnungsge- mäß mit dem Scheibenwischer von der Frontscheibe im Bereich vor der Front-
kamera entfernt werden können, erset- zen Sie den Wischereinsatz oder das
Wischerblatt.
●Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
●Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.Nach dem Ersetzen der Frontscheibe
muss die Frontkamera neu kalibriert werden. Wenden Sie sich für nähere Informationen an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerk- statt oder einen anderen kompetenten Fachbetrieb.
●Verhindern Sie, dass Flüssigkeiten mit der Frontkamera in Kontakt kommen.
●Verhindern Sie, dass grelles Licht auf die Frontkamera fällt.
●Achten Sie darauf, dass die Frontka-
mera nicht verschmutzt oder beschädigt wird.Achten Sie beim Reinigen der Innen-
seite der Frontscheibe darauf, dass kein Glasreiniger auf die Linse der Frontka-mera gelangt. Die Linse darf außerdem
nicht berührt werden. Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Setzen Sie die Frontkamera keinen star-ken Stößen aus.
●Ändern Sie nicht die Einbauposition
oder die Einbaurichtung der Frontka- mera und entfernen Sie sie nicht.
●Demontieren Sie nicht die Frontkamera.
●Modifizieren Sie keine Komponenten des Fahrzeugs im Bereich der Frontka-mera (Innenrückspiegel usw.) oder des
Dachs.
●Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoß-
stange kein Zubehör an, das die Front- kamera stören könnte. Wenden Sie sich für nähere Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Wenn ein Surfbrett oder ein anderer lan-ger Gegenstand auf dem Dach befestigt ist, stellen Sie sicher, dass die Frontka-
mera dadurch nicht gestört wird.
●Modifizieren Sie nicht die Scheinwerfer oder andere Leuchten.

195
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

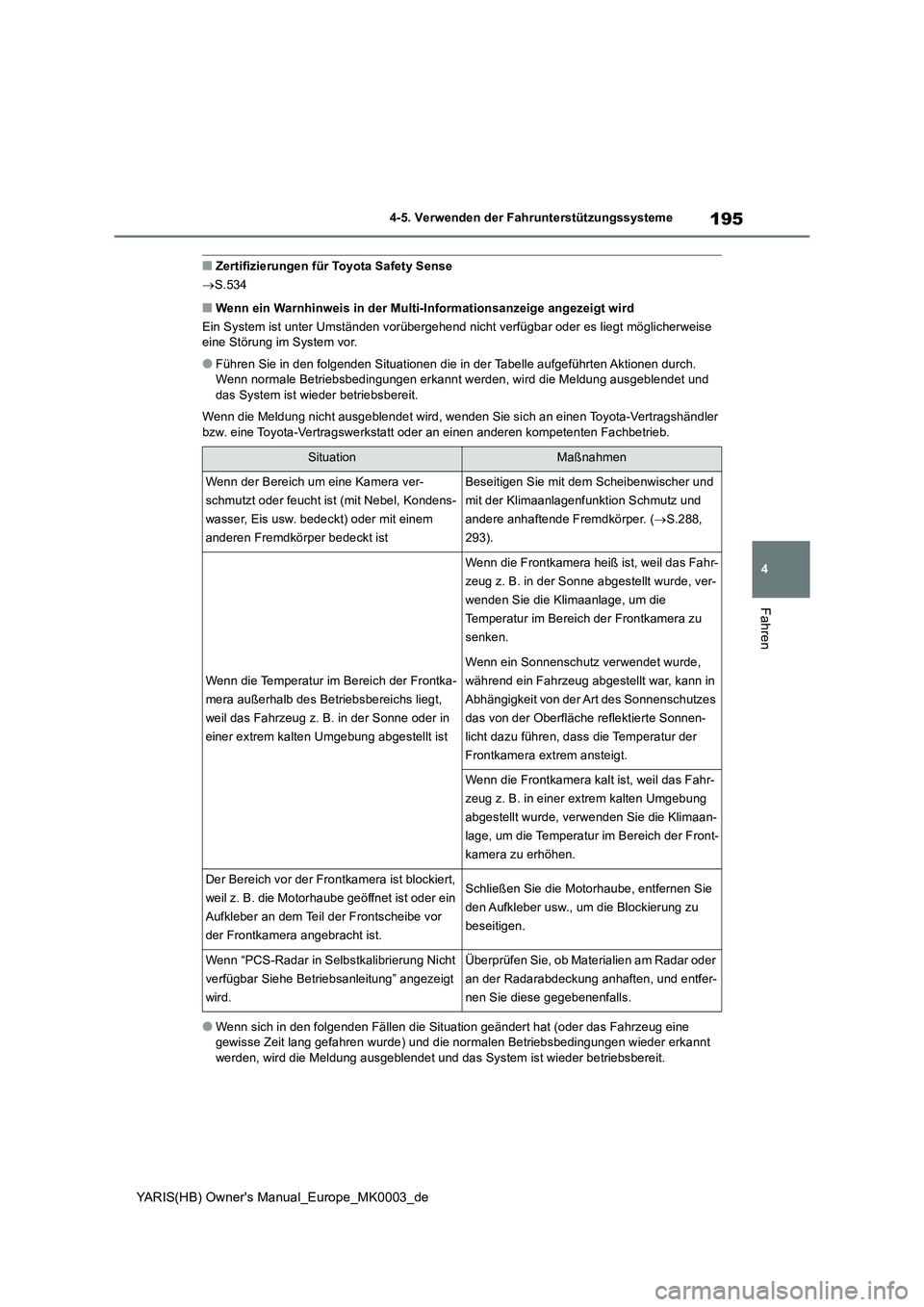

■Zertifizierungen für Toyota Safety Sense
→S.534
■Wenn ein Warnhinweis in der Multi-Informationsanzeige angezeigt wird
Ein System ist unter Umständen vorübergehend nicht verfügbar oder es liegt möglicherweise
eine Störung im System vor.
●Führen Sie in den folgenden Situationen die in der Tabelle aufgeführten Aktionen durch.
Wenn normale Betriebsbedingungen erkannt werden, wird die Meldung ausgeblendet und
das System ist wieder betriebsbereit.
Wenn die Meldung nicht ausgeblendet wird, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb.
●Wenn sich in den folgenden Fällen die Situation geändert hat (oder das Fahrzeug eine
gewisse Zeit lang gefahren wurde) und die normalen Betriebsbedingungen wieder erkannt
werden, wird die Meldung ausgeblendet und das System ist wieder betriebsbereit.
SituationMaßnahmen
Wenn der Bereich um eine Kamera ver-
schmutzt oder feucht ist (mit Nebel, Kondens-
wasser, Eis usw. bedeckt) oder mit einem
anderen Fremdkörper bedeckt istBeseitigen Sie mit dem Scheibenwischer und
mit der Klimaanlagenfunktion Schmutz und
andere anhaftende Fremdkörper. (→S.288,
293).
Wenn die Temperatur im Bereich der Frontka-
mera außerhalb des Betriebsbereichs liegt,
weil das Fahrzeug z. B. in der Sonne oder in
einer extrem kalten Umgebung abgestellt ist
Wenn die Frontkamera heiß ist, weil das Fahr-
zeug z. B. in der Sonne abgestellt wurde, ver-
wenden Sie die Klimaanlage, um die
Temperatur im Bereich der Frontkamera zu
senken.
Wenn ein Sonnenschutz verwendet wurde,
während ein Fahrzeug abgestellt war, kann in
Abhängigkeit von der Art des Sonnenschutzes
das von der Oberfläche reflektierte Sonnen-
licht dazu führen, dass die Temperatur der
Frontkamera extrem ansteigt.
Wenn die Frontkamera kalt ist, weil das Fahr-
zeug z. B. in einer extrem kalten Umgebung
abgestellt wurde, verwenden Sie die Klimaan-
lage, um die Temperatur im Bereich der Front-
kamera zu erhöhen.
Der Bereich vor der Frontkamera ist blockiert,
weil z. B. die Motorhaube geöffnet ist oder ein
Aufkleber an dem Teil der Frontscheibe vor
der Frontkamera angebracht ist.Schließen Sie die Motorhaube, entfernen Sie
den Aufkleber usw., um die Blockierung zu
beseitigen.
Wenn “PCS-Radar in Selbstkalibrierung Nicht
verfügbar Siehe Betriebsanleitung” angezeigt
wird.Überprüfen Sie, ob Materialien am Radar oder
an der Radarabdeckung anhaften, und entfer-
nen Sie diese gegebenenfalls.

196
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme

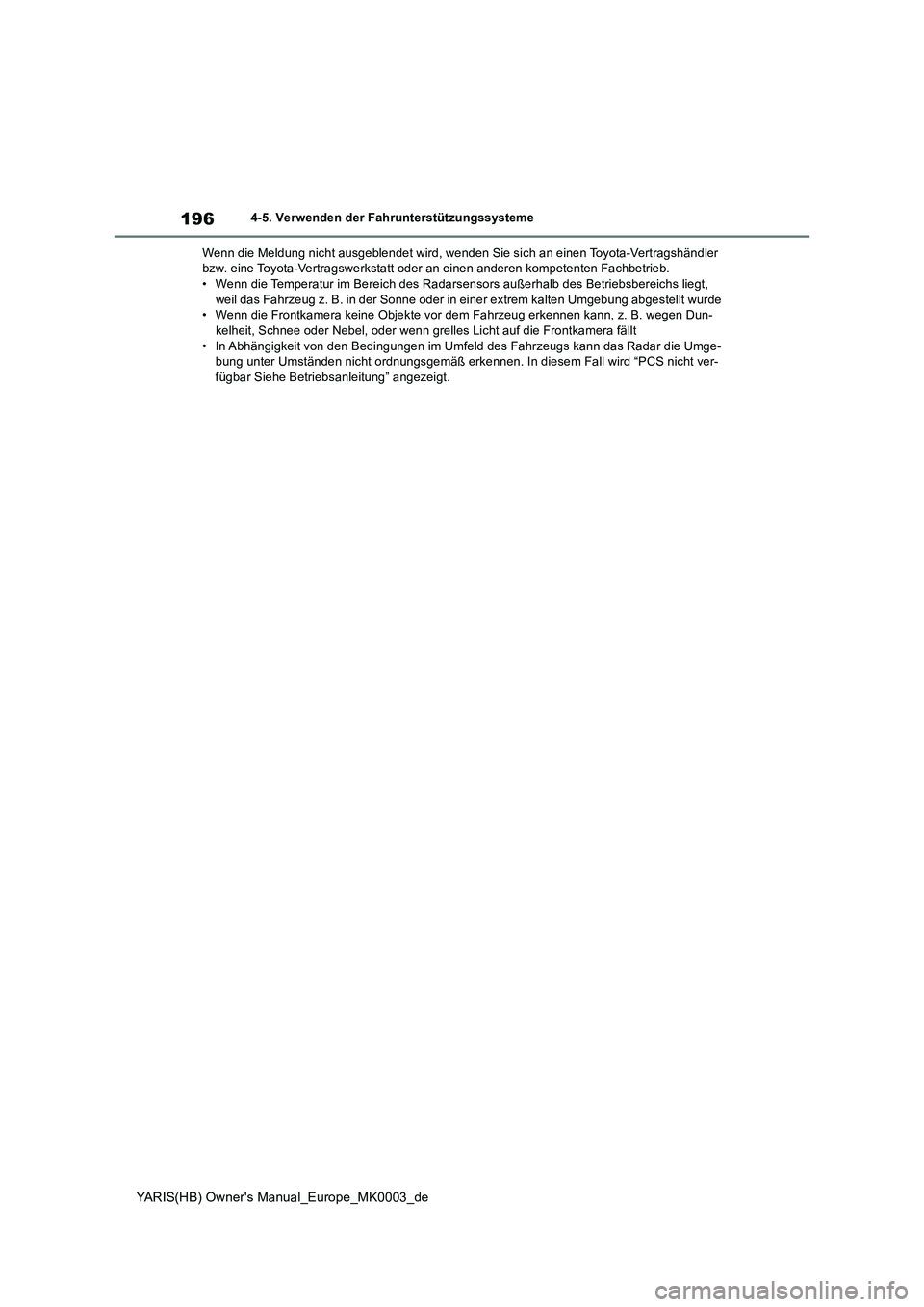

Wenn die Meldung nicht ausgeblendet wird, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb.
• Wenn die Temperatur im Bereich des Radarsensors außerhalb des Betriebsbereichs liegt,
weil das Fahrzeug z. B. in der Sonne oder in einer extrem kalten Umgebung abgestellt wurde
• Wenn die Frontkamera keine Objekte vor dem Fahrzeug erkennen kann, z. B. wegen Dun-
kelheit, Schnee oder Nebel, oder wenn grelles Licht auf die Frontkamera fällt
• In Abhängigkeit von den Bedingungen im Umfeld des Fahrzeugs kann das Radar die Umge-
bung unter Umständen nicht ordnungsgemäß erkennen. In diesem Fall wird “PCS nicht ver-
fügbar Siehe Betriebsanleitung” angezeigt.

197
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
Das System kann Folgendes erkennen
(die erkennbaren Objekte variieren in
Abhängigkeit von der Funktion.):
zFahrzeuge
zRadfahrer
zFußgänger
■Pre-Collision-Warnung
Wenn das System eine hohe Wahr-
scheinlichkeit eines Frontalzusammen-
stoßes erkennt, ertönt ein Summer und
eine Warnmeldung wird in der Multi-
Informationsanzeige angezeigt, um den
Fahrer aufzufordern, Gegenmaßnah-
men einzuleiten.
■Pre-Collision-Bremsassistent
Wenn das System eine hohe Wahr-
scheinlichkeit eines Frontalzusammen-
stoßes erkennt, wendet das System
eine größere Bremskraft an, je nach-
dem, wie stark das Bremspedal durch-
getreten wird.
■Pre-Collision-Bremsfunktion
Wenn das System feststellt, dass die
Wahrscheinlichkeit eines Frontalzu-
sammenstoßes extrem hoch ist, wer-
den die Bremsen automatisch betätigt,
um den Aufprall zu vermeiden oder die
Wucht des Aufpralls zu verringern.
■Notlenkungsunterstützung
Wenn das System eine hohe Wahr-
scheinlichkeit einer Kollision mit einem
Fußgänger erkennt und der Fahrer ein
Ausweichmanöver oder eine Ausweich-
lenkung eingeleitet hat, greift die Not-
lenkungsunterstützung ein, um die
Lenkradbewegungen und die Fahr-
zeugstabilität zu optimieren und ein
PCS (Pre-Collision-
System)
*
Das Pre-Collision-System verwen-
det einen Radarsensor und eine
Frontkamera, um Objekte
(→S.197) vor dem Fahrzeug zu
erkennen. Wenn das System eine
hohe Wahrscheinlichkeit eines
Frontalzusammenstoßes mit
einem Objekt erkennt, wird der
Fahrer durch eine Warnung aufge-
fordert, Gegenmaßnahmen zu
ergreifen, und der potenzielle
Bremsdruck wird erhöht, um den
Fahrer bei der Vermeidung eines
Zusammenstoßes zu unterstützen.
Wenn das System feststellt, dass
die Wahrscheinlichkeit eines Fron-
talzusammenstoßes mit einem
Objekt extrem hoch ist, werden die
Bremsen automatisch betätigt, um
den Zusammenstoß zu vermeiden
oder die Wucht des Aufpralls zu
verringern.
Das Pre-Collision-System lässt
sich deaktivieren/aktivieren und
der Warnzeitpunkt kann geändert
werden. (→S.200)
Erkennbare Objekte
Systemfunktionen

198
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme

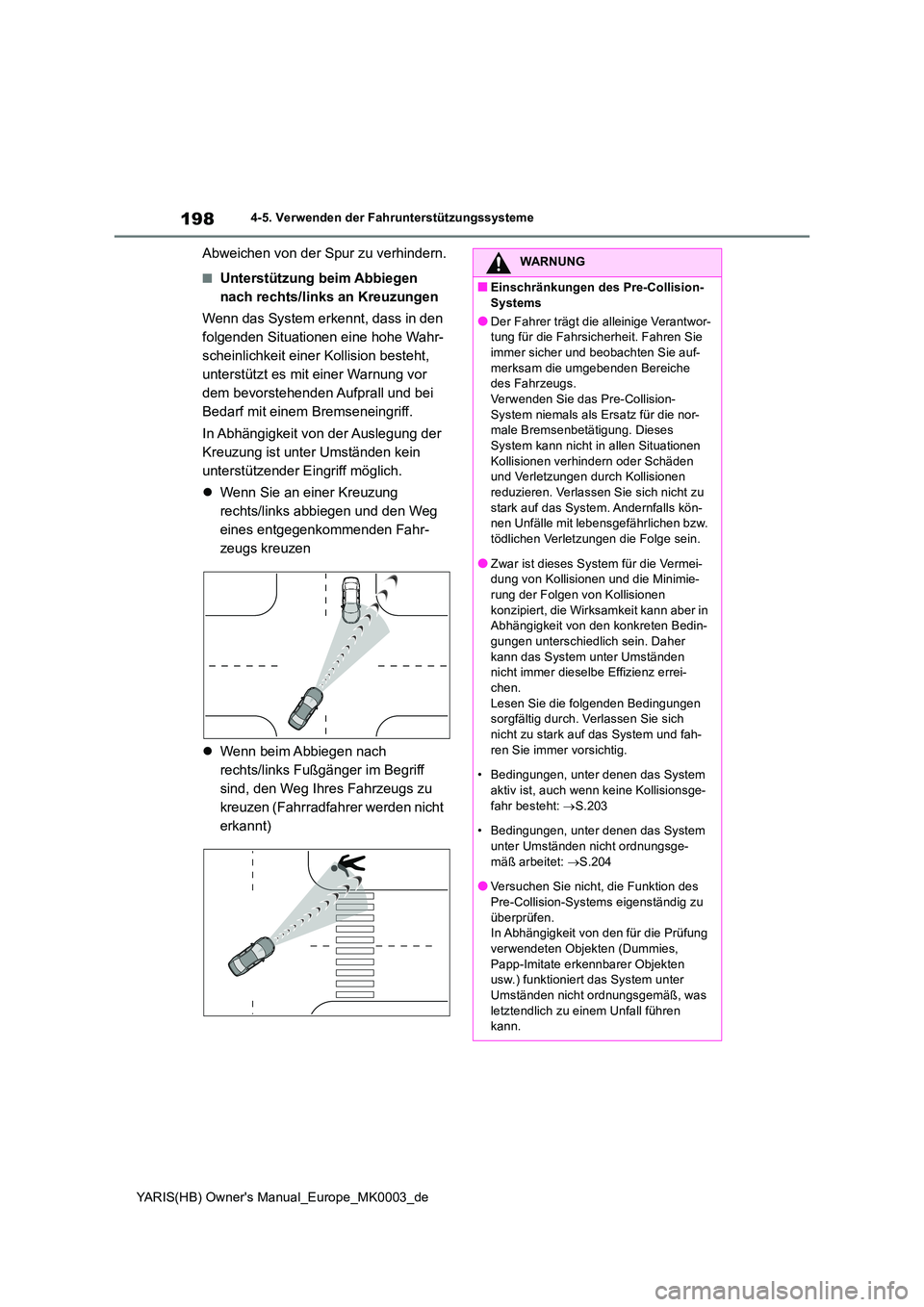

Abweichen von der Spur zu verhindern.
■Unterstützung beim Abbiegen
nach rechts/links an Kreuzungen
Wenn das System erkennt, dass in den
folgenden Situationen eine hohe Wahr-
scheinlichkeit einer Kollision besteht,
unterstützt es mit einer Warnung vor
dem bevorstehenden Aufprall und bei
Bedarf mit einem Bremseneingriff.
In Abhängigkeit von der Auslegung der
Kreuzung ist unter Umständen kein
unterstützender Eingriff möglich.
z Wenn Sie an einer Kreuzung
rechts/links abbiegen und den Weg
eines entgegenkommenden Fahr-
zeugs kreuzen
z Wenn beim Abbiegen nach
rechts/links Fußgänger im Begriff
sind, den Weg Ihres Fahrzeugs zu
kreuzen (Fahrradfahrer werden nicht
erkannt)
WARNUNG
■Einschränkungen des Pre-Collision-
Systems
●Der Fahrer trägt die alleinige Verantwor- tung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie auf-
merksam die umgebenden Bereiche des Fahrzeugs.Verwenden Sie das Pre-Collision-
System niemals als Ersatz für die nor- male Bremsenbetätigung. Dieses System kann nicht in allen Situationen
Kollisionen verhindern oder Schäden und Verletzungen durch Kollisionen reduzieren. Verlassen Sie sich nicht zu
stark auf das System. Andernfalls kön- nen Unfälle mit lebensgefährlichen bzw. tödlichen Verletzungen die Folge sein.
●Zwar ist dieses System für die Vermei-dung von Kollisionen und die Minimie-rung der Folgen von Kollisionen
konzipiert, die Wirksamkeit kann aber in Abhängigkeit von den konkreten Bedin-gungen unterschiedlich sein. Daher
kann das System unter Umständen nicht immer dieselbe Effizienz errei-chen.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich
nicht zu stark auf das System und fah- ren Sie immer vorsichtig.
• Bedingungen, unter denen das System
aktiv ist, auch wenn keine Kollisionsge- fahr besteht: →S.203
• Bedingungen, unter denen das System
unter Umständen nicht ordnungsge- mäß arbeitet: →S.204
●Versuchen Sie nicht, die Funktion des
Pre-Collision-Systems eigenständig zu überprüfen.In Abhängigkeit von den für die Prüfung
verwendeten Objekten (Dummies, Papp-Imitate erkennbarer Objekten usw.) funktioniert das System unter
Umständen nicht ordnungsgemäß, was letztendlich zu einem Unfall führen kann.

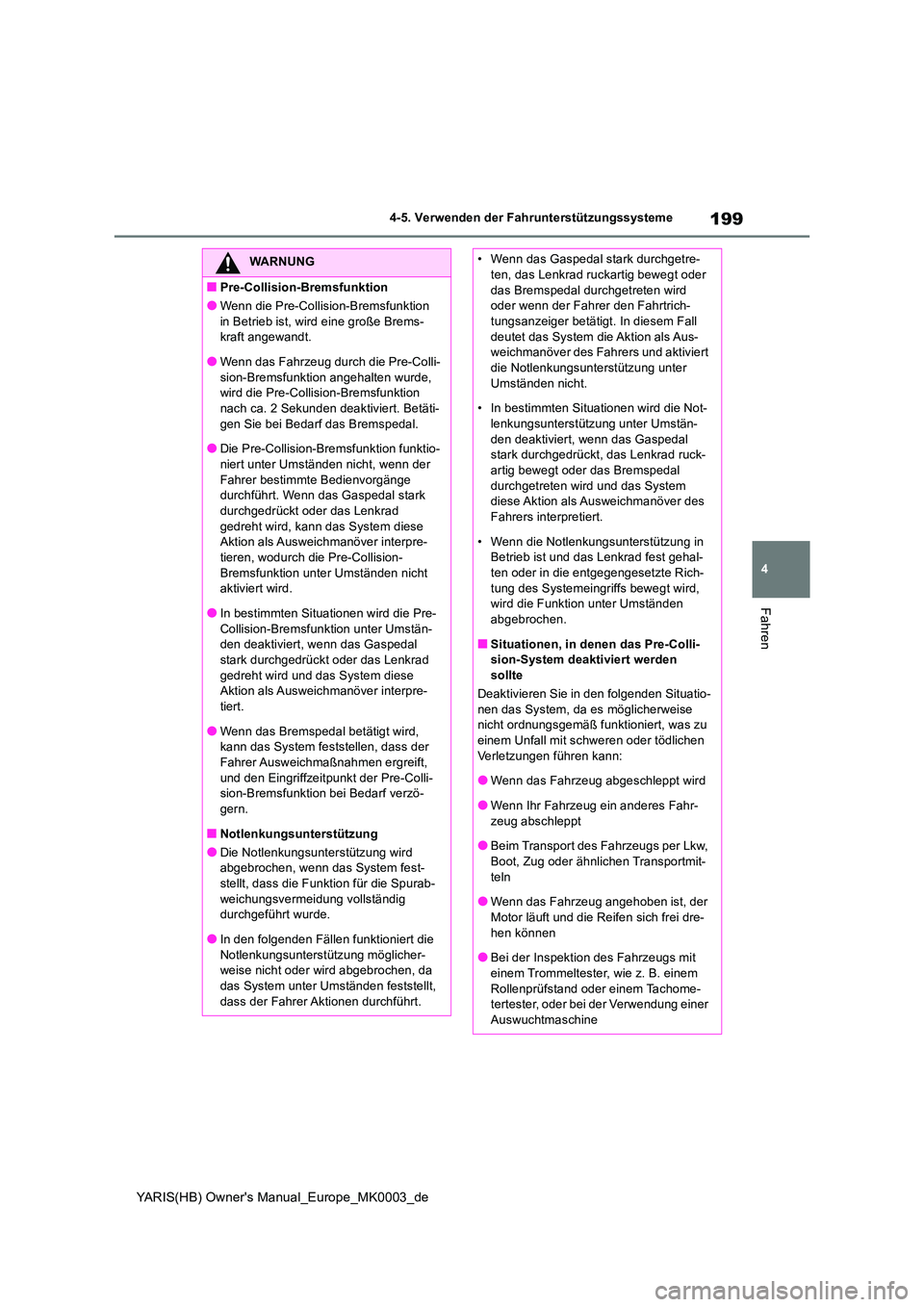

199
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
■Pre-Collision-Bremsfunktion
●Wenn die Pre-Collision-Bremsfunktion
in Betrieb ist, wird eine große Brems- kraft angewandt.
●Wenn das Fahrzeug durch die Pre-Colli-
sion-Bremsfunktion angehalten wurde, wird die Pre-Collision-Bremsfunktion nach ca. 2 Sekunden deaktiviert. Betäti-
gen Sie bei Bedarf das Bremspedal.
●Die Pre-Collision-Bremsfunktion funktio- niert unter Umständen nicht, wenn der
Fahrer bestimmte Bedienvorgänge durchführt. Wenn das Gaspedal stark durchgedrückt oder das Lenkrad
gedreht wird, kann das System diese Aktion als Ausweichmanöver interpre-tieren, wodurch die Pre-Collision-
Bremsfunktion unter Umständen nicht aktiviert wird.
●In bestimmten Situationen wird die Pre-
Collision-Bremsfunktion unter Umstän- den deaktiviert, wenn das Gaspedal stark durchgedrückt oder das Lenkrad
gedreht wird und das System diese Aktion als Ausweichmanöver interpre-tiert.
●Wenn das Bremspedal betätigt wird, kann das System feststellen, dass der
Fahrer Ausweichmaßnahmen ergreift, und den Eingriffzeitpunkt der Pre-Colli-sion-Bremsfunktion bei Bedarf verzö-
gern.
■Notlenkungsunterstützung
●Die Notlenkungsunterstützung wird abgebrochen, wenn das System fest-
stellt, dass die Funktion für die Spurab- weichungsvermeidung vollständig durchgeführt wurde.
●In den folgenden Fällen funktioniert die Notlenkungsunterstützung möglicher-weise nicht oder wird abgebrochen, da
das System unter Umständen feststellt, dass der Fahrer Aktionen durchführt.
• Wenn das Gaspedal stark durchgetre-ten, das Lenkrad ruckartig bewegt oder
das Bremspedal durchgetreten wird oder wenn der Fahrer den Fahrtrich-tungsanzeiger betätigt. In diesem Fall
deutet das System die Aktion als Aus- weichmanöver des Fahrers und aktiviert die Notlenkungsunterstützung unter
Umständen nicht.
• In bestimmten Situationen wird die Not- lenkungsunterstützung unter Umstän-
den deaktiviert, wenn das Gaspedal stark durchgedrückt, das Lenkrad ruck-artig bewegt oder das Bremspedal
durchgetreten wird und das System diese Aktion als Ausweichmanöver des Fahrers interpretiert.
• Wenn die Notlenkungsunterstützung in Betrieb ist und das Lenkrad fest gehal-ten oder in die entgegengesetzte Rich-
tung des Systemeingriffs bewegt wird, wird die Funktion unter Umständen abgebrochen.
■Situationen, in denen das Pre-Colli-sion-System deaktiviert werden sollte
Deaktivieren Sie in den folgenden Situatio-
nen das System, da es möglicherweise nicht ordnungsgemäß funktioniert, was zu einem Unfall mit schweren oder tödlichen
Verletzungen führen kann:
●Wenn das Fahrzeug abgeschleppt wird
●Wenn Ihr Fahrzeug ein anderes Fahr-
zeug abschleppt
●Beim Transport des Fahrzeugs per Lkw, Boot, Zug oder ähnlichen Transportmit-
teln
●Wenn das Fahrzeug angehoben ist, der Motor läuft und die Reifen sich frei dre-
hen können
●Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem
Rollenprüfstand oder einem Tachome- tertester, oder bei der Verwendung einer Auswuchtmaschine

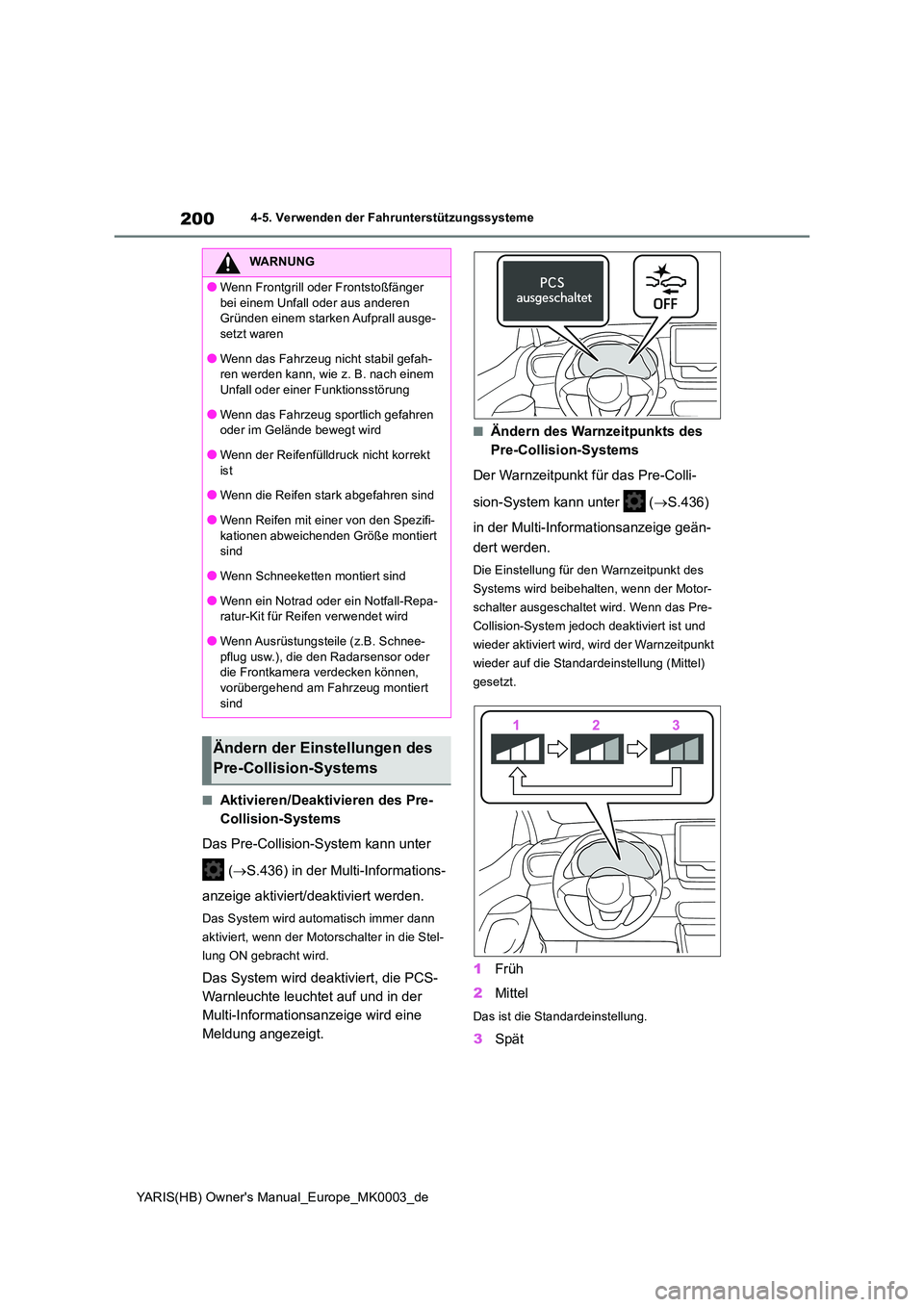

200
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
■Aktivieren/Deaktivieren des Pre-
Collision-Systems
Das Pre-Collision-System kann unter
( →S.436) in der Multi-Informations-
anzeige aktiviert/deaktiviert werden.
Das System wird automatisch immer dann
aktiviert, wenn der Motorschalter in die Stel-
lung ON gebracht wird.
Das System wird deaktiviert, die PCS-
Warnleuchte leuchtet auf und in der
Multi-Informationsanzeige wird eine
Meldung angezeigt.
■Ändern des Warnzeitpunkts des
Pre-Collision-Systems
Der Warnzeitpunkt für das Pre-Colli-
sion-System kann unter ( →S.436)
in der Multi-Informationsanzeige geän-
dert werden.
Die Einstellung für den Warnzeitpunkt des
Systems wird beibehalten, wenn der Motor-
schalter ausgeschaltet wird. Wenn das Pre-
Collision-System jedoch deaktiviert ist und
wieder aktiviert wird, wird der Warnzeitpunkt
wieder auf die Standardeinstellung (Mittel)
gesetzt.
1 Früh
2 Mittel
Das ist die Standardeinstellung.
3Spät
WARNUNG
●Wenn Frontgrill oder Frontstoßfänger
bei einem Unfall oder aus anderen Gründen einem starken Aufprall ausge-setzt waren
●Wenn das Fahrzeug nicht stabil gefah-ren werden kann, wie z. B. nach einem Unfall oder einer Funktionsstörung
●Wenn das Fahrzeug s portlich gefahren oder im Gelände bewegt wird
●Wenn der Reifenfülldruck nicht korrekt
ist
●Wenn die Reifen stark abgefahren sind
●Wenn Reifen mit einer von den Spezifi-
kationen abweichenden Größe montiert sind
●Wenn Schneeketten montiert sind
●Wenn ein Notrad oder ein Notfall-Repa-ratur-Kit für Reifen verwendet wird
●Wenn Ausrüstungsteile (z.B. Schnee-
pflug usw.), die den Radarsensor oder die Frontkamera verdecken können, vorübergehend am Fahrzeug montiert
sind
Ändern der Einstellungen des
Pre-Collision-Systems
