YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege

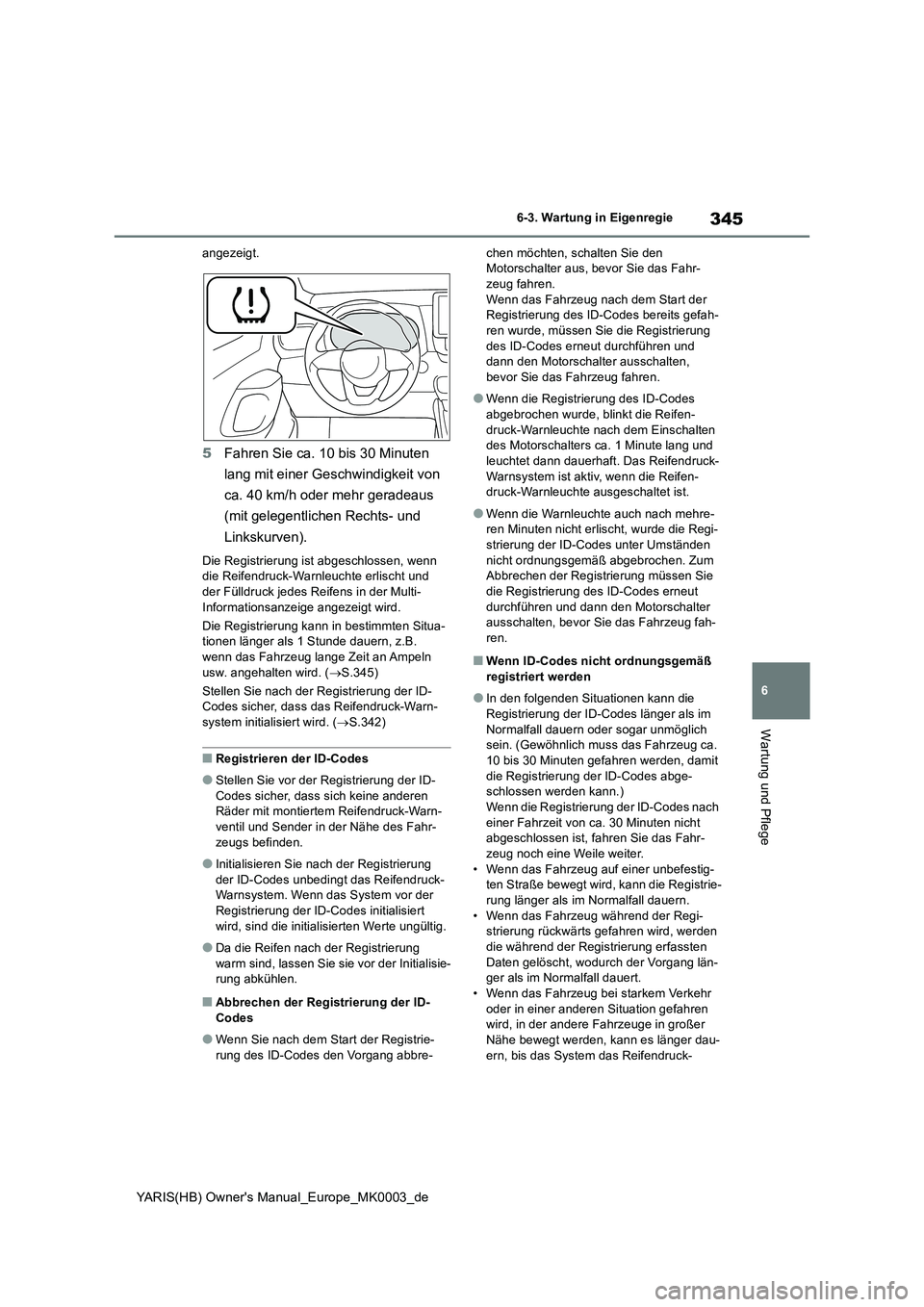

angezeigt.
5Fahren Sie ca. 10 bis 30 Minuten
lang mit einer Geschwindigkeit von
ca. 40 km/h oder mehr geradeaus
(mit gelegentlichen Rechts- und
Linkskurven).
Die Registrierung ist abgeschlossen, wenn
die Reifendruck-Warnleuchte erlischt und
der Fülldruck jedes Reifens in der Multi-
Informationsanzeige angezeigt wird.
Die Registrierung kann in bestimmten Situa-
tionen länger als 1 Stunde dauern, z.B.
wenn das Fahrzeug lange Zeit an Ampeln
usw. angehalten wird. (→S.345)
Stellen Sie nach der Registrierung der ID-
Codes sicher, dass das Reifendruck-Warn-
system initialisiert wird. (→S.342)
■Registrieren der ID-Codes
●Stellen Sie vor der Registrierung der ID-
Codes sicher, dass sich keine anderen
Räder mit montiertem Reifendruck-Warn-
ventil und Sender in der Nähe des Fahr-
zeugs befinden.
●Initialisieren Sie nach der Registrierung
der ID-Codes unbedingt das Reifendruck-
Warnsystem. Wenn das System vor der
Registrierung der ID-Codes initialisiert
wird, sind die initialisierten Werte ungültig.
●Da die Reifen nach der Registrierung
warm sind, lassen Sie sie vor der Initialisie-
rung abkühlen.
■Abbrechen der Registrierung der ID-
Codes
●Wenn Sie nach dem Start der Registrie-
rung des ID-Codes den Vorgang abbre-chen möchten, schalten Sie den
Motorschalter aus, bevor Sie das Fahr-
zeug fahren.
Wenn das Fahrzeug nach dem Start der
Registrierung des ID-Codes bereits gefah-
ren wurde, müssen Sie die Registrierung
des ID-Codes erneut durchführen und
dann den Motorschalter ausschalten,
bevor Sie das Fahrzeug fahren.
●Wenn die Registrierung des ID-Codes
abgebrochen wurde, blinkt die Reifen-
druck-Warnleuchte nach dem Einschalten
des Motorschalters ca. 1 Minute lang und
leuchtet dann dauerhaft. Das Reifendruck-
Warnsystem ist aktiv, wenn die Reifen-
druck-Warnleuchte ausgeschaltet ist.
●Wenn die Warnleuchte auch nach mehre-
ren Minuten nicht erlischt, wurde die Regi-
strierung der ID-Codes unter Umständen
nicht ordnungsgemäß abgebrochen. Zum
Abbrechen der Registrierung müssen Sie
die Registrierung des ID-Codes erneut
durchführen und dann den Motorschalter
ausschalten, bevor Sie das Fahrzeug fah-
ren.
■Wenn ID-Codes nicht ordnungsgemäß
registriert werden
●In den folgenden Situationen kann die
Registrierung der ID-Codes länger als im
Normalfall dauern oder sogar unmöglich
sein. (Gewöhnlich muss das Fahrzeug ca.
10 bis 30 Minuten gefahren werden, damit
die Registrierung der ID-Codes abge-
schlossen werden kann.)
Wenn die Registrierung der ID-Codes nach
einer Fahrzeit von ca. 30 Minuten nicht
abgeschlossen ist, fahren Sie das Fahr-
zeug noch eine Weile weiter.
• Wenn das Fahrzeug auf einer unbefestig-
ten Straße bewegt wird, kann die Registrie-
rung länger als im Normalfall dauern.
• Wenn das Fahrzeug während der Regi-
strierung rückwärts gefahren wird, werden
die während der Registrierung erfassten
Daten gelöscht, wodurch der Vorgang län-
ger als im Normalfall dauert.
• Wenn das Fahrzeug bei starkem Verkehr
oder in einer anderen Situation gefahren
wird, in der andere Fahrzeuge in großer
Nähe bewegt werden, kann es länger dau-
ern, bis das System das Reifendruck-

346
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie

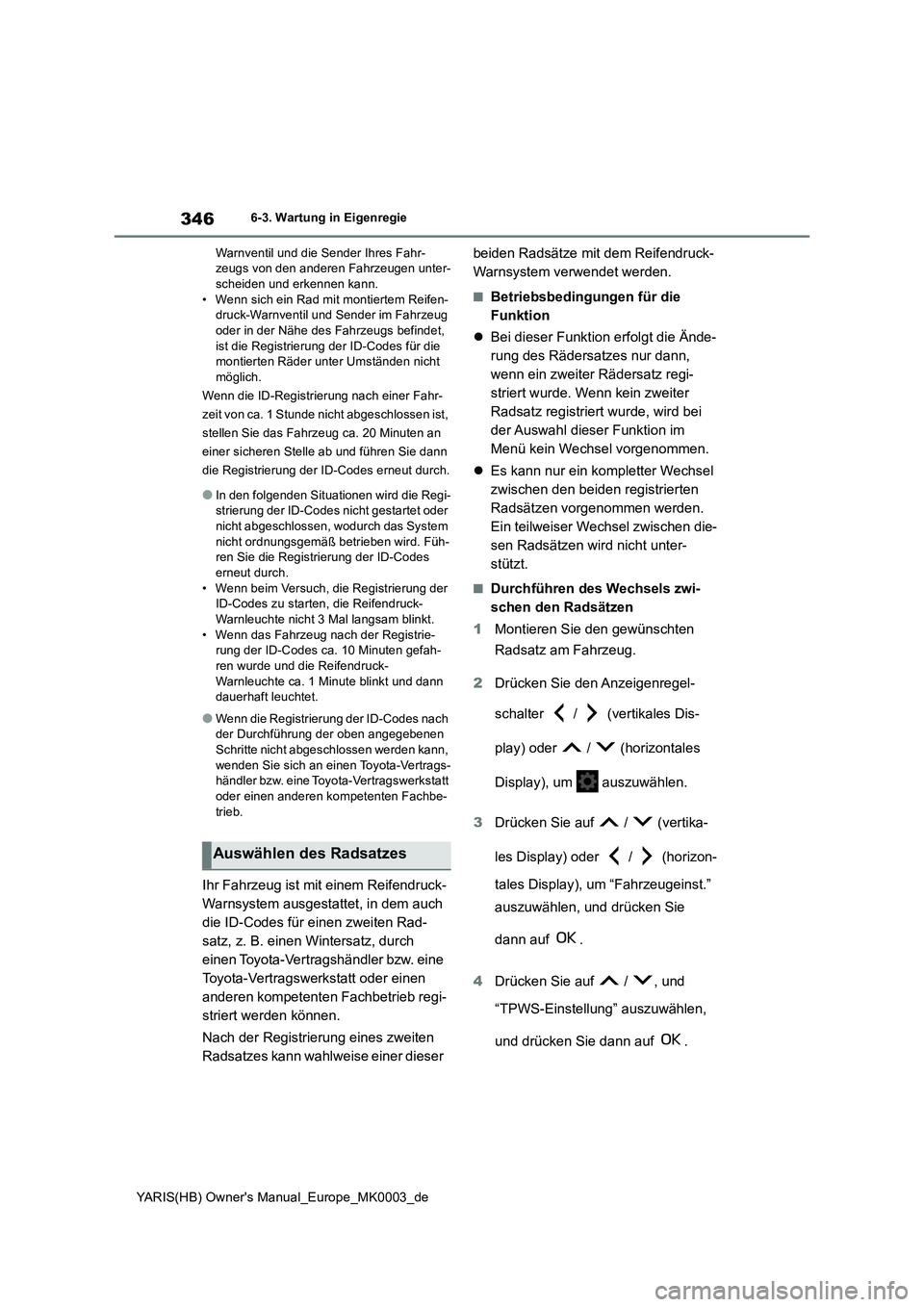

Warnventil und die Sender Ihres Fahr-
zeugs von den anderen Fahrzeugen unter-
scheiden und erkennen kann.
• Wenn sich ein Rad mit montiertem Reifen-
druck-Warnventil und Sender im Fahrzeug
oder in der Nähe des Fahrzeugs befindet,
ist die Registrierung der ID-Codes für die
montierten Räder unter Umständen nicht
möglich.
Wenn die ID-Registrierung nach einer Fahr-
zeit von ca. 1 Stunde nicht abgeschlossen ist,
stellen Sie das Fahrzeug ca. 20 Minuten an
einer sicheren Stelle ab und führen Sie dann
die Registrierung der ID-Codes erneut durch.
●In den folgenden Situationen wird die Regi-
strierung der ID-Codes nicht gestartet oder
nicht abgeschlossen, wodurch das System
nicht ordnungsgemäß betrieben wird. Füh-
ren Sie die Registrierung der ID-Codes
erneut durch.
• Wenn beim Versuch, die Registrierung der
ID-Codes zu starten, die Reifendruck-
Warnleuchte nicht 3 Mal langsam blinkt.
• Wenn das Fahrzeug nach der Registrie-
rung der ID-Codes ca. 10 Minuten gefah-
ren wurde und die Reifendruck-
Warnleuchte ca. 1 Minute blinkt und dann
dauerhaft leuchtet.
●Wenn die Registrierung der ID-Codes nach
der Durchführung der oben angegebenen
Schritte nicht abgeschlossen werden kann,
wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbe-
trieb.
Ihr Fahrzeug ist mit einem Reifendruck-
Warnsystem ausgestattet, in dem auch
die ID-Codes für einen zweiten Rad-
satz, z. B. einen Wintersatz, durch
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb regi-
striert werden können.
Nach der Registrierung eines zweiten
Radsatzes kann wahlweise einer dieser beiden Radsätze mit dem Reifendruck-
Warnsystem verwendet werden.
■Betriebsbedingungen für die
Funktion
zBei dieser Funktion erfolgt die Ände-
rung des Rädersatzes nur dann,
wenn ein zweiter Rädersatz regi-
striert wurde. Wenn kein zweiter
Radsatz registriert wurde, wird bei
der Auswahl dieser Funktion im
Menü kein Wechsel vorgenommen.
zEs kann nur ein kompletter Wechsel
zwischen den beiden registrierten
Radsätzen vorgenommen werden.
Ein teilweiser Wechsel zwischen die-
sen Radsätzen wird nicht unter-
stützt.
■Durchführen des Wechsels zwi-
schen den Radsätzen
1Montieren Sie den gewünschten
Radsatz am Fahrzeug.
2Drücken Sie den Anzeigenregel-
schalter / (vertikales Dis-
play) oder / (horizontales
Display), um auszuwählen.
3Drücken Sie auf / (vertika-
les Display) oder / (horizon-
tales Display), um “Fahrzeugeinst.”
auszuwählen, und drücken Sie
dann auf .
4Drücken Sie auf / , und
“TPWS-Einstellung” auszuwählen,
und drücken Sie dann auf .
Auswählen des Radsatzes

347
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege

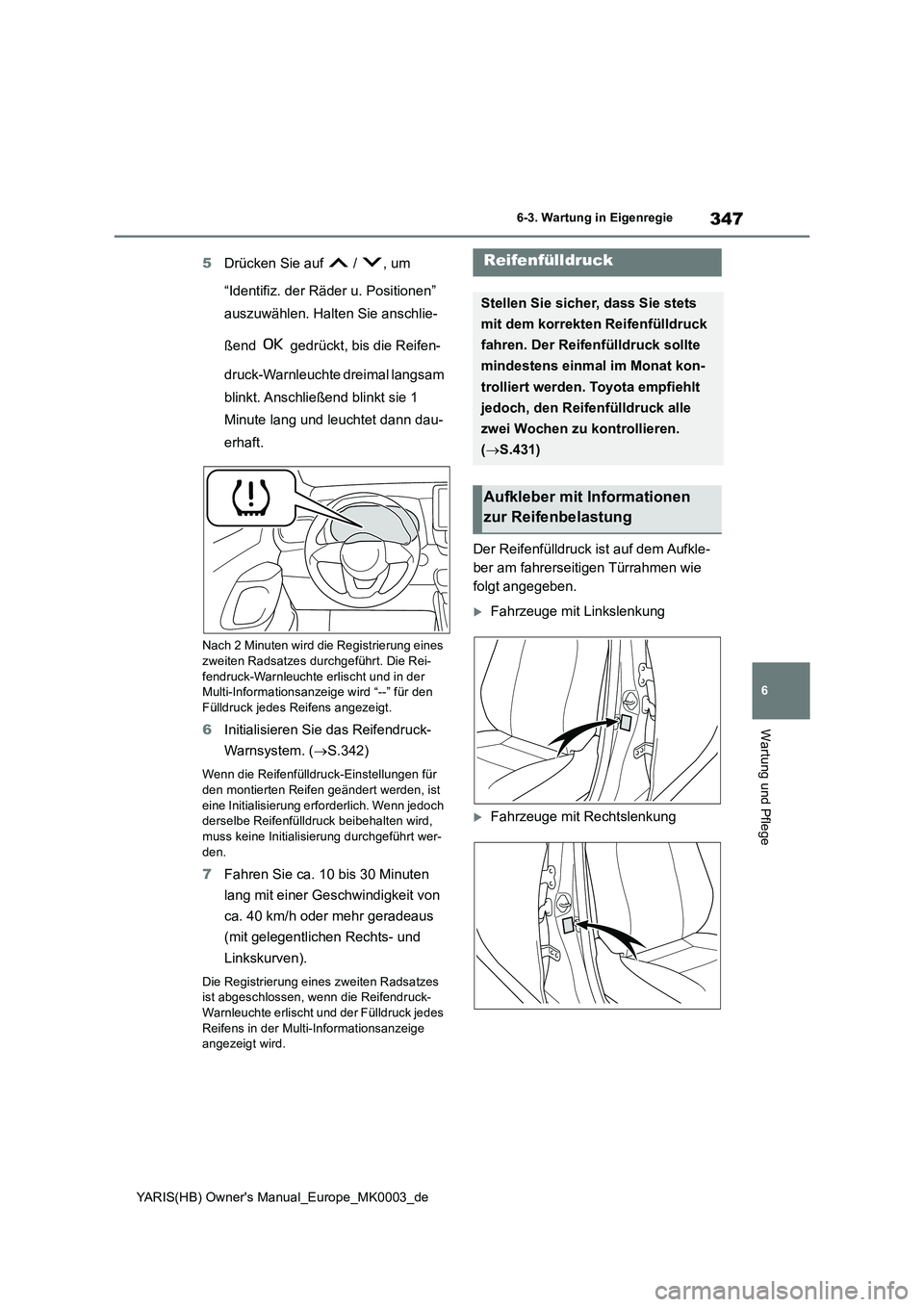

5Drücken Sie auf / , um
“Identifiz. der Räder u. Positionen”
auszuwählen. Halten Sie anschlie-
ßend gedrückt, bis die Reifen-
druck-Warnleuchte dreimal langsam
blinkt. Anschließend blinkt sie 1
Minute lang und leuchtet dann dau-
erhaft.
Nach 2 Minuten wird die Registrierung eines
zweiten Radsatzes durchgeführt. Die Rei-
fendruck-Warnleuchte erlischt und in der
Multi-Informationsanzeige wird “--” für den
Fülldruck jedes Reifens angezeigt.
6Initialisieren Sie das Reifendruck-
Warnsystem. (→S.342)
Wenn die Reifenfülldruck-Einstellungen für
den montierten Reifen geändert werden, ist
eine Initialisierung erforderlich. Wenn jedoch
derselbe Reifenfülldruck beibehalten wird,
muss keine Initialisierung durchgeführt wer-
den.
7Fahren Sie ca. 10 bis 30 Minuten
lang mit einer Geschwindigkeit von
ca. 40 km/h oder mehr geradeaus
(mit gelegentlichen Rechts- und
Linkskurven).
Die Registrierung eines zweiten Radsatzes
ist abgeschlossen, wenn die Reifendruck-
Warnleuchte erlischt und der Fülldruck jedes
Reifens in der Multi-Informationsanzeige
angezeigt wird.
Der Reifenfülldruck ist auf dem Aufkle-
ber am fahrerseitigen Türrahmen wie
folgt angegeben.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Reifenfülldruck
Stellen Sie sicher, dass Sie stets
mit dem korrekten Reifenfülldruck
fahren. Der Reifenfülldruck sollte
mindestens einmal im Monat kon-
trolliert werden. Toyota empfiehlt
jedoch, den Reifenfülldruck alle
zwei Wochen zu kontrollieren.
(→S.431)
Aufkleber mit Informationen
zur Reifenbelastung

348
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie

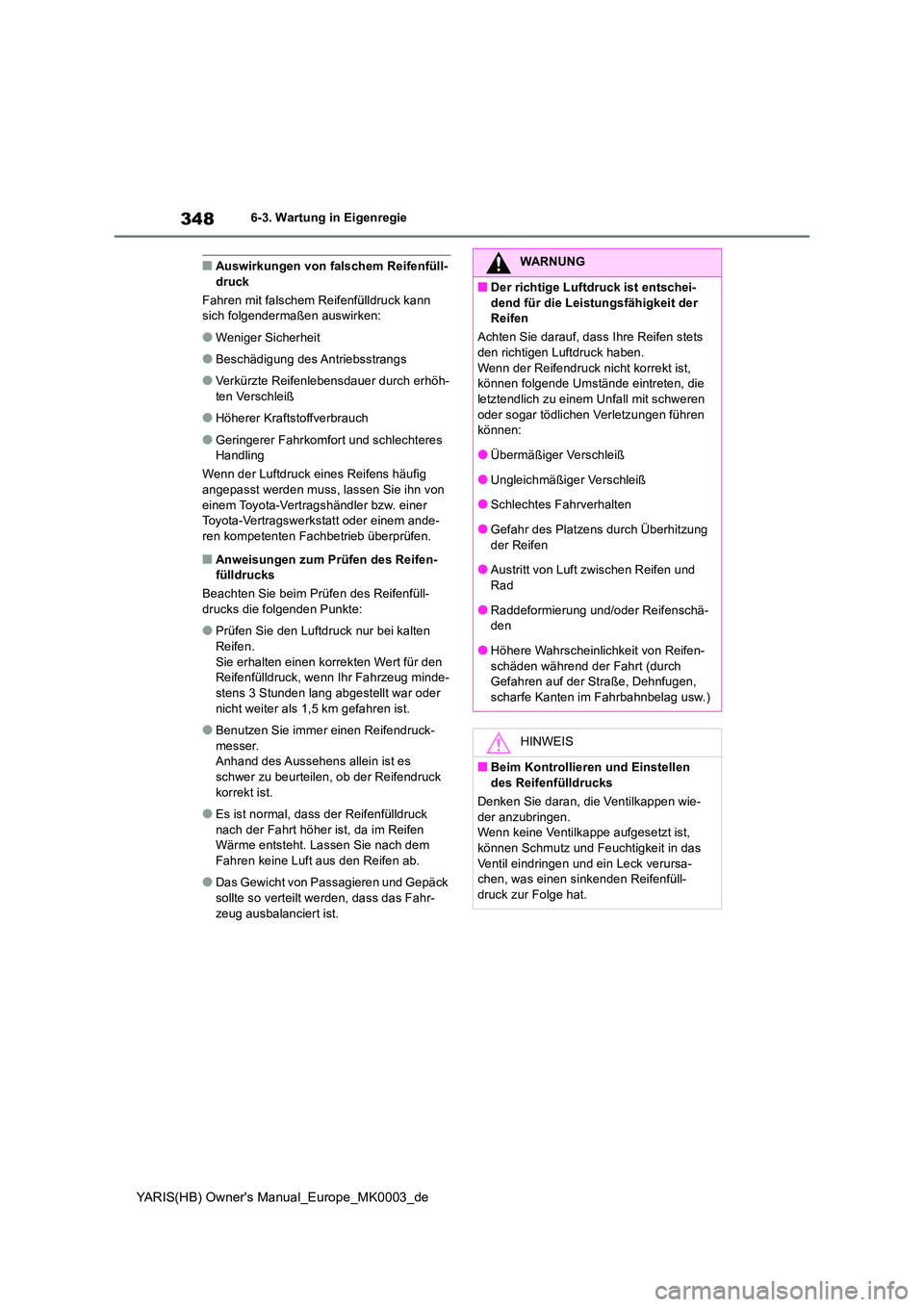

■Auswirkungen von falschem Reifenfüll- druck
Fahren mit falschem Reifenfülldruck kann sich folgendermaßen auswirken:
●Weniger Sicherheit
●Beschädigung des Antriebsstrangs
●Verkürzte Reifenlebensdauer durch erhöh-
ten Verschleiß
●Höherer Kraftstoffverbrauch
●Geringerer Fahrkomfort und schlechteres Handling
Wenn der Luftdruck eines Reifens häufig
angepasst werden muss, lassen Sie ihn von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■Anweisungen zum Prüfen des Reifen- fülldrucks
Beachten Sie beim Prüfen des Reifenfüll- drucks die folgenden Punkte:
●Prüfen Sie den Luftdruck nur bei kalten Reifen.
Sie erhalten einen korrekten Wert für den Reifenfülldruck, wenn Ihr Fahrzeug minde-stens 3 Stunden lang abgestellt war oder
nicht weiter als 1,5 km gefahren ist.
●Benutzen Sie immer einen Reifendruck-
messer. Anhand des Aussehens allein ist es schwer zu beurteilen, ob der Reifendruck
korrekt ist.
●Es ist normal, dass der Reifenfülldruck
nach der Fahrt höher ist, da im Reifen Wärme entsteht. Lassen Sie nach dem Fahren keine Luft aus den Reifen ab.
●Das Gewicht von Passagieren und Gepäck sollte so verteilt werden, dass das Fahr-
zeug ausbalanciert ist.
WARNUNG
■Der richtige Luftdruck ist entschei-
dend für die Leistungsfähigkeit der Reifen
Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
Wenn der Reifendruck nicht korrekt ist, können folgende Umstände eintreten, die letztendlich zu einem Unfall mit schweren
oder sogar tödlichen Verletzungen führen können:
●Übermäßiger Verschleiß
●Ungleichmäßiger Verschleiß
●Schlechtes Fahrverhalten
●Gefahr des Platzens durch Überhitzung
der Reifen
●Austritt von Luft zwischen Reifen und Rad
●Raddeformierung und/oder Reifenschä-den
●Höhere Wahrscheinlichkeit von Reifen-
schäden während der Fahrt (durch Gefahren auf der Straße, Dehnfugen, scharfe Kanten im Fahrbahnbelag usw.)
HINWEIS
■Beim Kontrollieren und Einstellen des Reifenfülldrucks
Denken Sie daran, die Ventilkappen wie-
der anzubringen. Wenn keine Ventilkappe aufgesetzt ist, können Schmutz und Feuchtigkeit in das
Ventil eindringen und ein Leck verursa- chen, was einen sinkenden Reifenfüll-druck zur Folge hat.

349
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege

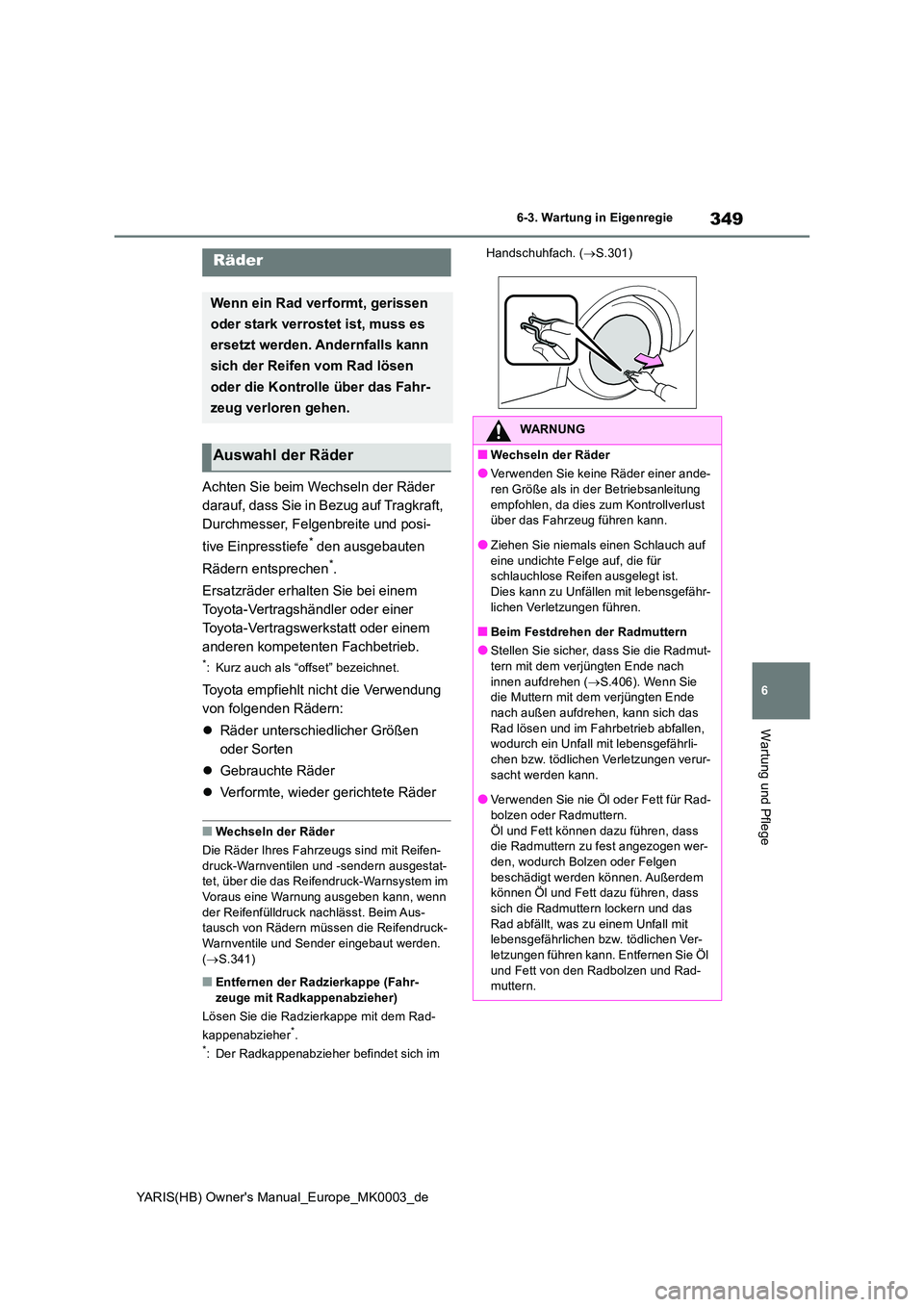

Achten Sie beim Wechseln der Räder
darauf, dass Sie in Bezug auf Tragkraft,
Durchmesser, Felgenbreite und posi-
tive Einpresstiefe* den ausgebauten
Rädern entsprechen*.
Ersatzräder erhalten Sie bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung
von folgenden Rädern:
z Räder unterschiedlicher Größen
oder Sorten
z Gebrauchte Räder
z Verformte, wieder gerichtete Räder
■Wechseln der Räder
Die Räder Ihres Fahrzeugs sind mit Reifen-
druck-Warnventilen und -sendern ausgestat- tet, über die das Reifendruck-Warnsystem im Voraus eine Warnung ausgeben kann, wenn
der Reifenfülldruck nachlässt. Beim Aus- tausch von Rädern müssen die Reifendruck-Warnventile und Sender eingebaut werden.
( →S.341)
■Entfernen der Radzierkappe (Fahr- zeuge mit Radkappenabzieher)
Lösen Sie die Radzierkappe mit dem Rad-
kappenabzieher*.*: Der Radkappenabzieher befindet sich im
Handschuhfach. ( →S.301)Räder
Wenn ein Rad verformt, gerissen
oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann
sich der Reifen vom Rad lösen
oder die Kontrolle über das Fahr-
zeug verloren gehen.
Auswahl der Räder
WARNUNG
■Wechseln der Räder
●Verwenden Sie keine Räder einer ande- ren Größe als in der Betriebsanleitung
empfohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
●Ziehen Sie niemals einen Schlauch auf
eine undichte Felge auf, die für schlauchlose Reifen ausgelegt ist.Dies kann zu Unfällen mit lebensgefähr-
lichen Verletzungen führen.
■Beim Festdrehen der Radmuttern
●Stellen Sie sicher, dass Sie die Radmut- tern mit dem verjüngten Ende nach
innen aufdrehen ( →S.406). Wenn Sie die Muttern mit dem verjüngten Ende
nach außen aufdrehen, kann sich das Rad lösen und im Fahrbetrieb abfallen, wodurch ein Unfall mit lebensgefährli-
chen bzw. tödlichen Verletzungen verur- sacht werden kann.
●Verwenden Sie nie Öl oder Fett für Rad-
bolzen oder Radmuttern. Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen wer-
den, wodurch Bolzen oder Felgen beschädigt werden können. Außerdem können Öl und Fett dazu führen, dass
sich die Radmuttern lockern und das Rad abfällt, was zu einem Unfall mit lebensgefährlichen bzw. tödlichen Ver-
letzungen führen kann. Entfernen Sie Öl und Fett von den Radbolzen und Rad-muttern.

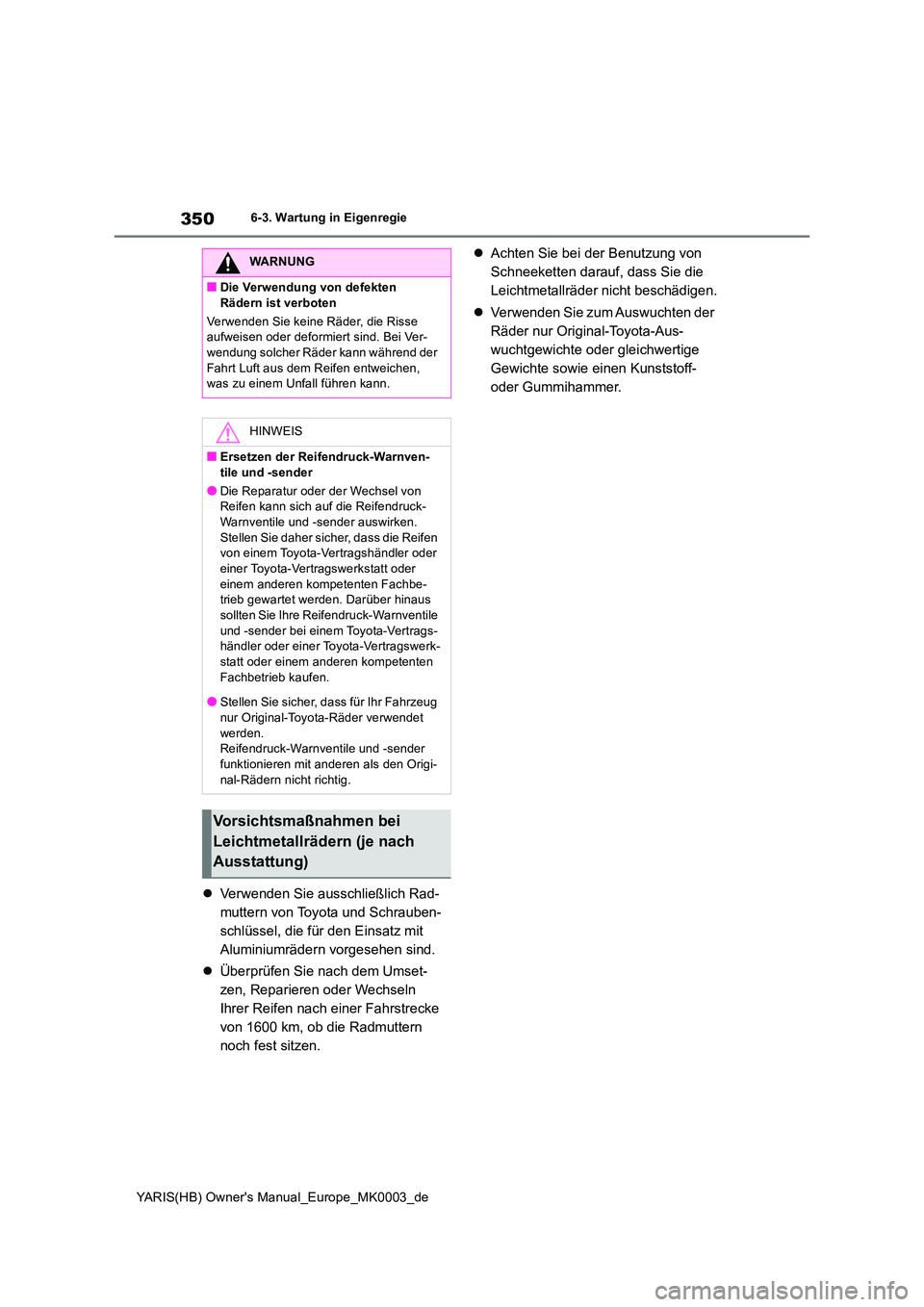

350
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
zVerwenden Sie ausschließlich Rad-
muttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit
Aluminiumrädern vorgesehen sind.
z Überprüfen Sie nach dem Umset-
zen, Reparieren oder Wechseln
Ihrer Reifen nach einer Fahrstrecke
von 1600 km, ob die Radmuttern
noch fest sitzen.
z Achten Sie bei der Benutzung von
Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
z Verwenden Sie zum Auswuchten der
Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Gewichte sowie einen Kunststoff-
oder Gummihammer.
WARNUNG
■Die Verwendung von defekten
Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind. Bei Ver-wendung solcher Räder kann während der
Fahrt Luft aus dem Reifen entweichen, was zu einem Unfall führen kann.
HINWEIS
■Ersetzen der Reifendruck-Warnven-
tile und -sender
●Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warnventile und -sender auswirken.
Stellen Sie daher sicher, dass die Reifen von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe- trieb gewartet werden. Darüber hinaus sollten Sie Ihre Reifendruck-Warnventile
und -sender bei einem Toyota-Vertrags- händler oder einer Toyota-Vertragswerk-statt oder einem anderen kompetenten
Fachbetrieb kaufen.
●Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet
werden. Reifendruck-Warnventile und -sender funktionieren mit anderen als den Origi-
nal-Rädern nicht richtig.
Vorsichtsmaßnahmen bei
Leichtmetallrädern (je nach
Ausstattung)

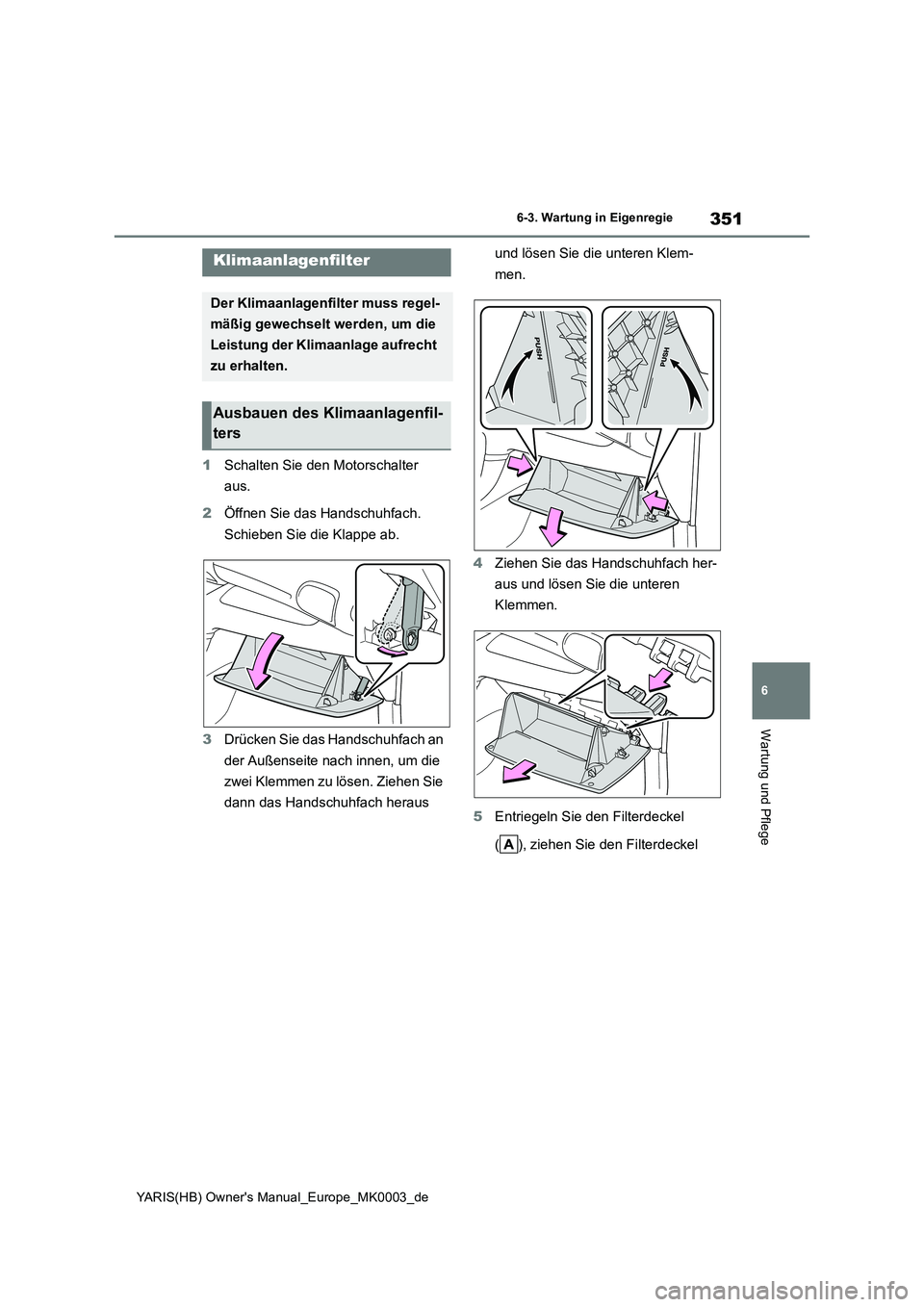

351
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege
1Schalten Sie den Motorschalter
aus.
2Öffnen Sie das Handschuhfach.
Schieben Sie die Klappe ab.
3Drücken Sie das Handschuhfach an
der Außenseite nach innen, um die
zwei Klemmen zu lösen. Ziehen Sie
dann das Handschuhfach heraus und lösen Sie die unteren Klem-
men.
4Ziehen Sie das Handschuhfach her-
aus und lösen Sie die unteren
Klemmen.
5Entriegeln Sie den Filterdeckel
( ), ziehen Sie den Filterdeckel
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht
zu erhalten.
Ausbauen des Klimaanlagenfil-
ters

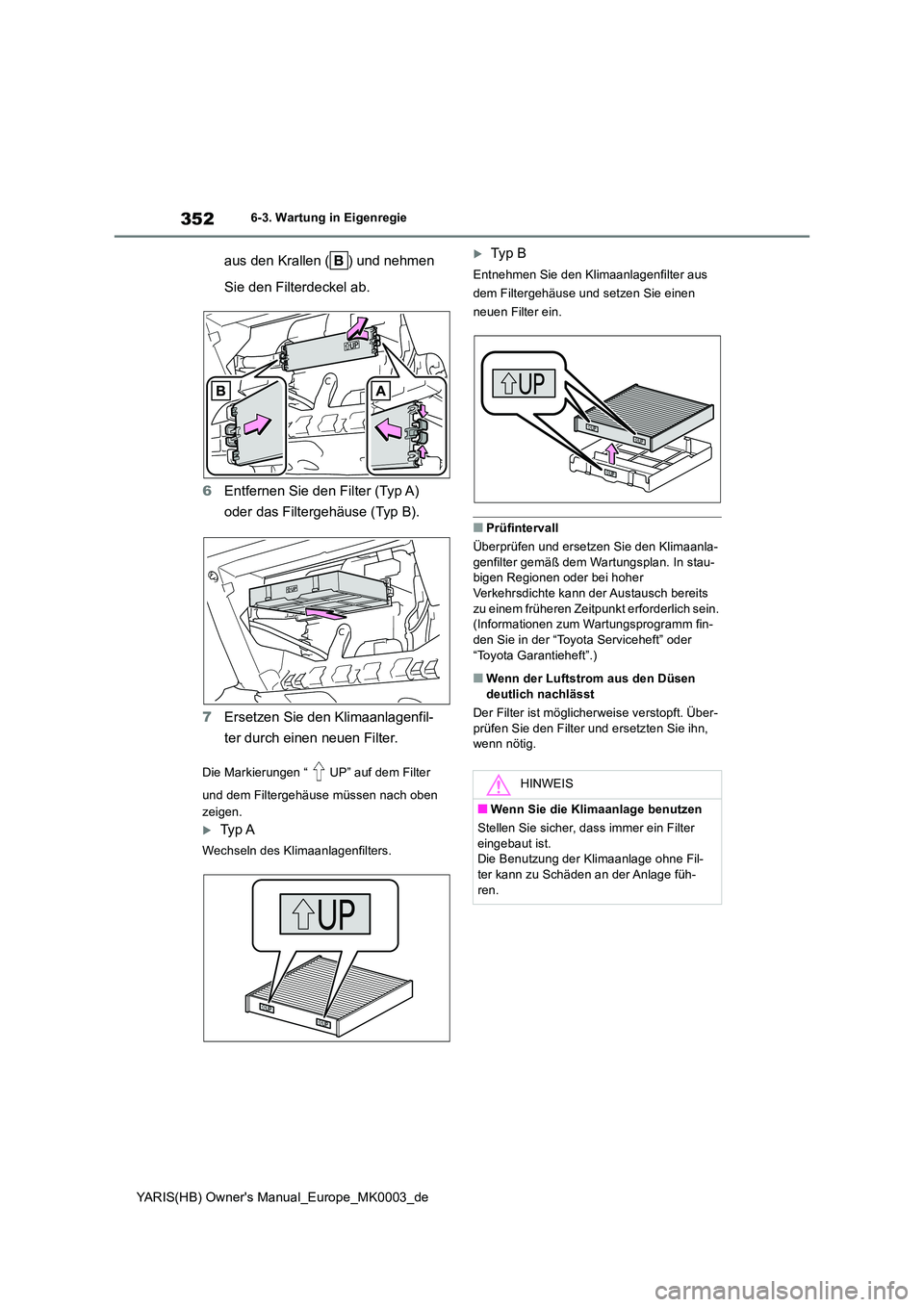

352
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
aus den Krallen ( ) und nehmen
Sie den Filterdeckel ab.
6 Entfernen Sie den Filter (Typ A)
oder das Filtergehäuse (Typ B).
7 Ersetzen Sie den Klimaanlagenfil-
ter durch einen neuen Filter.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
Ty p A
Wechseln des Klimaanlagenfilters.
Typ B
Entnehmen Sie den Klimaanlagenfilter aus
dem Filtergehäuse und setzen Sie einen
neuen Filter ein.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanla- genfilter gemäß dem Wartungsplan. In stau-bigen Regionen oder bei hoher
Verkehrsdichte kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm fin-
den Sie in der “Toyota Serviceheft” oder “Toyota Garantieheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn, wenn nötig.
HINWEIS
■Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter
eingebaut ist. Die Benutzung der Klimaanlage ohne Fil-ter kann zu Schäden an der Anlage füh-
ren.
