2021 TOYOTA YARIS Betriebsanleitungen (in German)

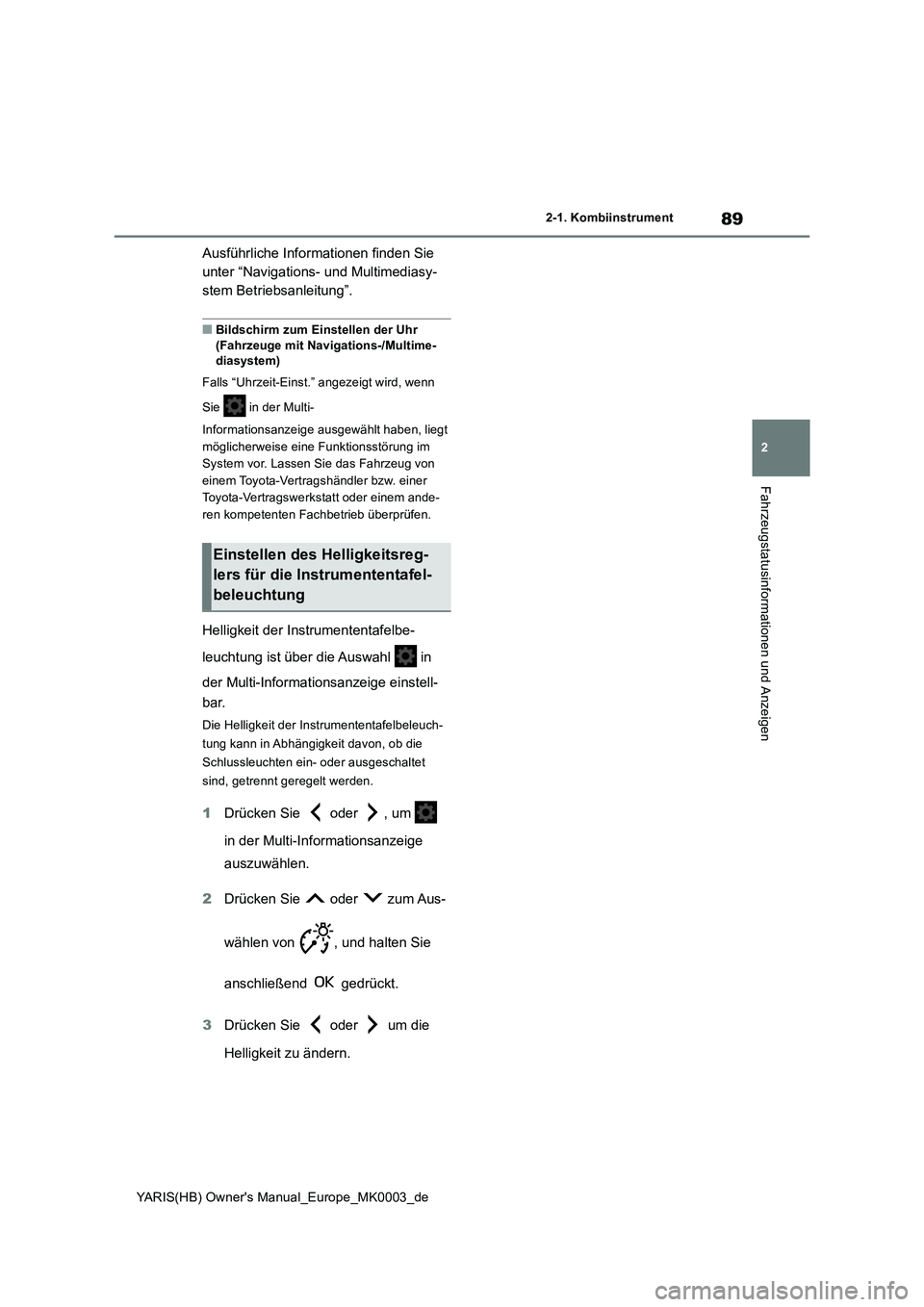

89
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm zum Einstellen der Uhr
(Fahrzeuge mit Navigations-/Multime-
diasystem)
Falls “Uhrzeit-Einst.” angezeigt wird, wenn
Sie in der Multi-
Informationsanzeige ausgewählt haben, liegt
möglicherweise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3Drücken Sie oder um die
Helligkeit zu ändern.
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

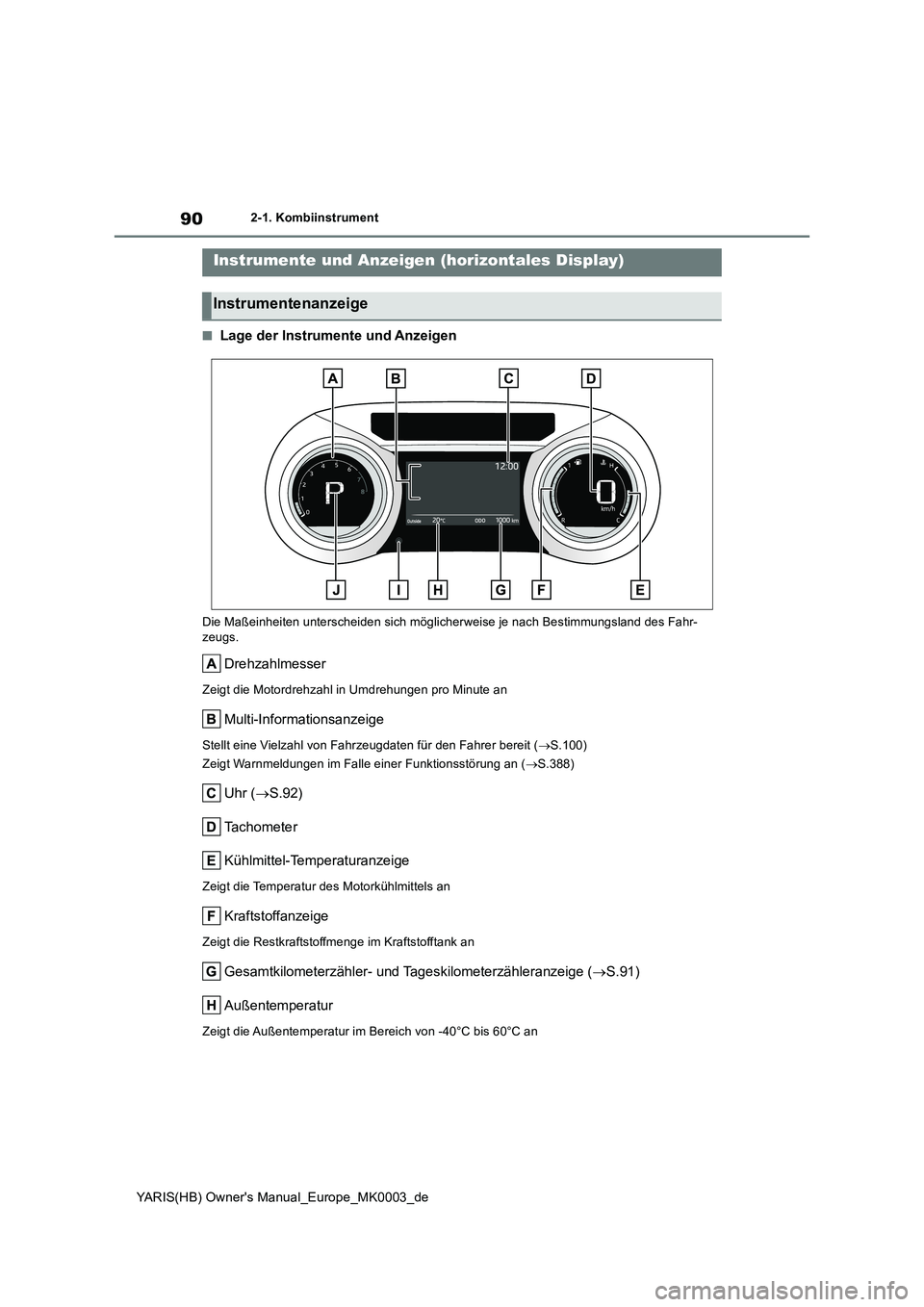

90
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
■Lage der Instrumente und Anzeigen
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr-
zeugs.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit (→S.100)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an (→S.388)
Uhr (→S.92)
Tachometer
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Gesamtkilometerzähler- und Tageskilometerzähleranzeige (→S.91)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Instrumente und Anzeigen (horizontales Display)
Instrumentenanzeige

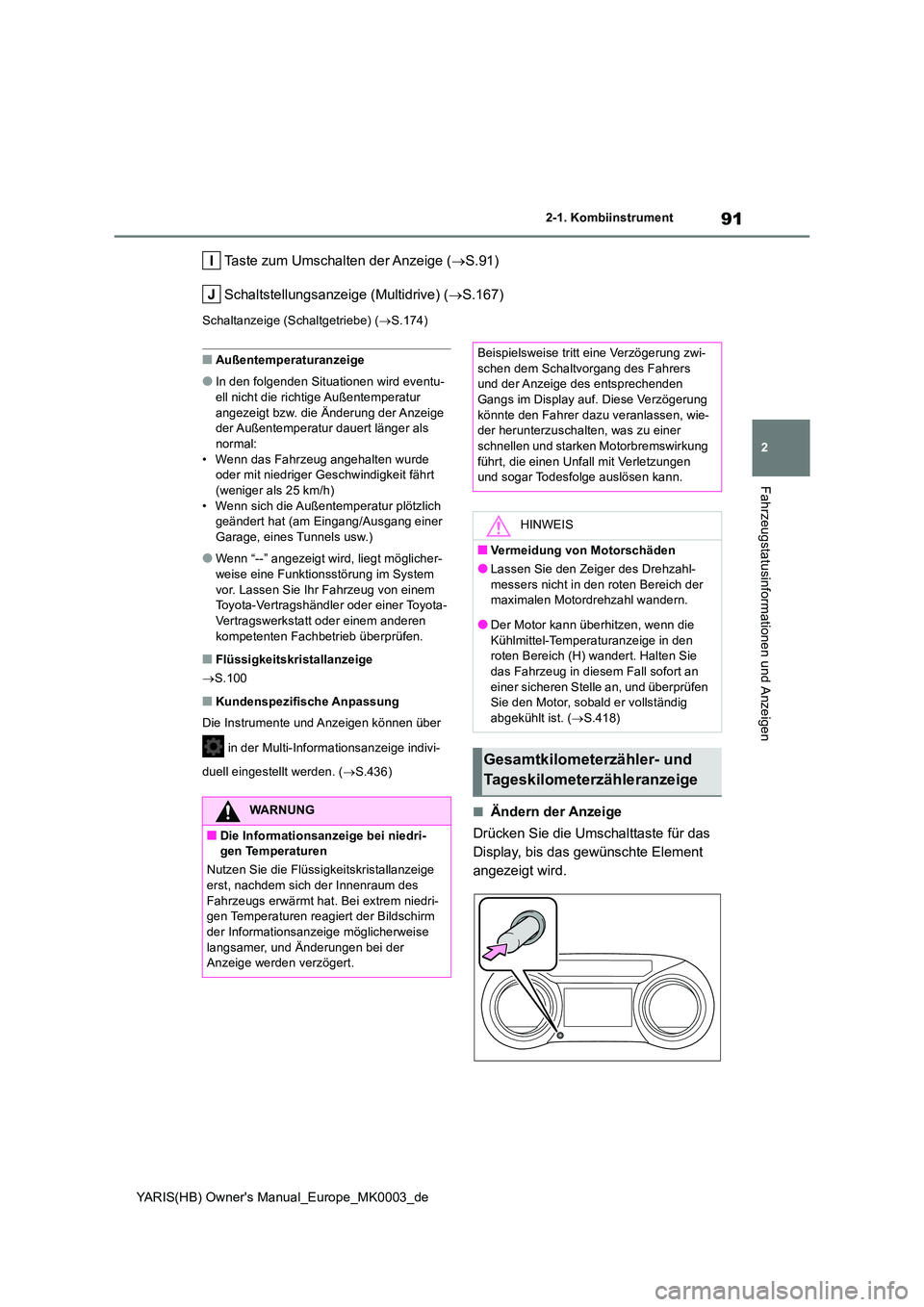

91
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Taste zum Umschalten der Anzeige (→S.91)
Schaltstellungsanzeige (Multidrive) ( →S.167)
Schaltanzeige (Schaltgetriebe) (→S.174)
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu- ell nicht die richtige Außentemperatur
angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal:
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System
vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Flüssigkeitskristallanzeige
→ S.100
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( →S.436)
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
WARNUNG
■Die Informationsanzeige bei niedri- gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige
erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat . Bei extrem niedri- gen Temperaturen reagi ert der Bildschirm
der Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi-schen dem Schaltvorgang des Fahrers und der Anzeige des entsprechenden
Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie-der herunterzuschalten, was zu einer
schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
●Lassen Sie den Zeiger des Drehzahl-messers nicht in den roten Bereich der maximalen Motordrehzahl wandern.
●Der Motor kann überhitzen, wenn die Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie
das Fahrzeug in diesem Fall sofort an einer sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig
abgekühlt ist. ( →S.418)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige

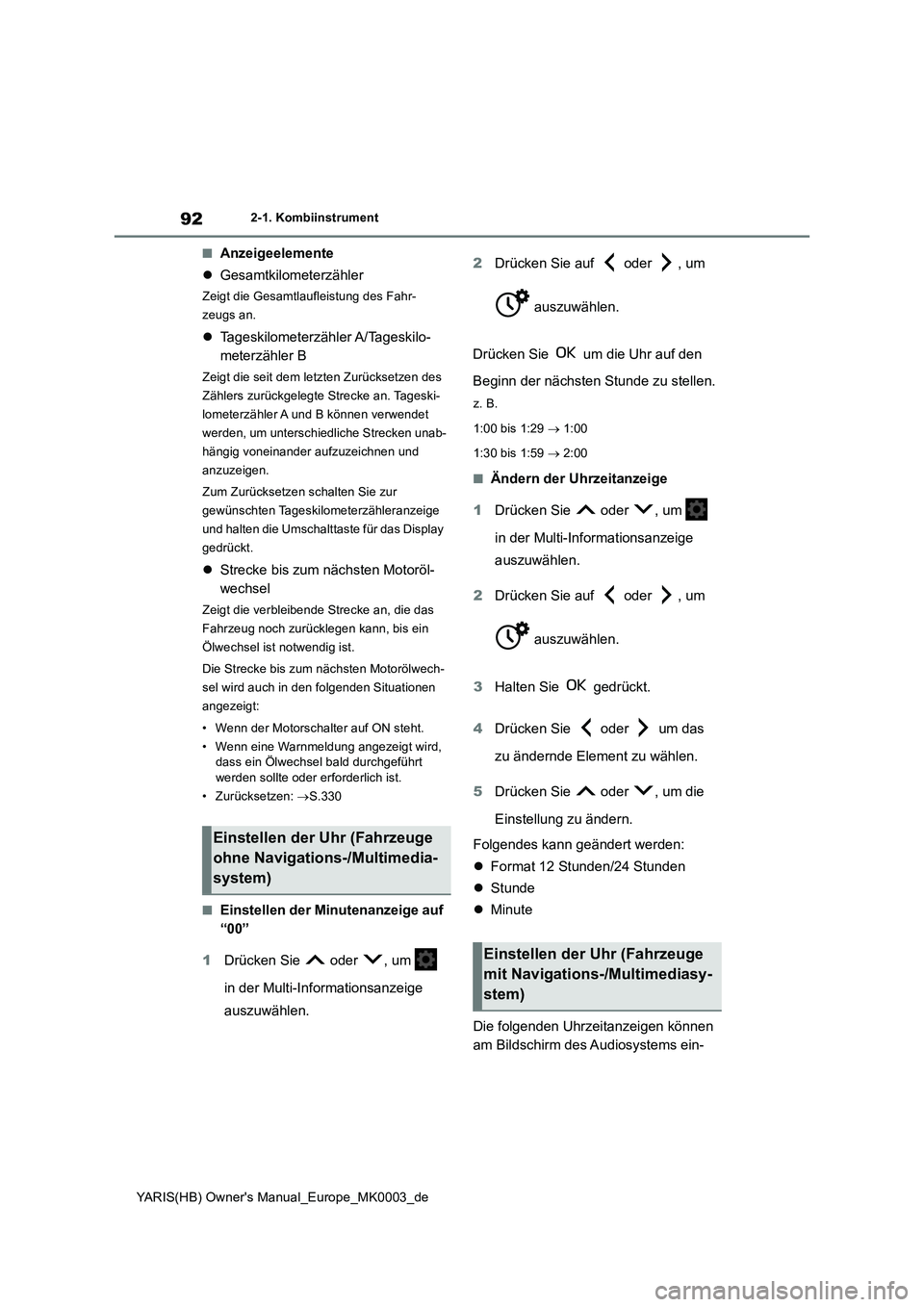

92
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
■Anzeigeelemente
zGesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
zTageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
zStrecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON steht.
• Wenn eine Warnmeldung angezeigt wird,
dass ein Ölwechsel bald durchgeführt
werden sollte oder erforderlich ist.
• Zurücksetzen: →S.330
■Einstellen der Minutenanzeige auf
“00”
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.2Drücken Sie auf oder , um
auszuwählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29 → 1:00
1:30 bis 1:59 → 2:00
■Ändern der Uhrzeitanzeige
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2Drücken Sie auf oder , um
auszuwählen.
3Halten Sie gedrückt.
4Drücken Sie oder um das
zu ändernde Element zu wählen.
5Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
zFormat 12 Stunden/24 Stunden
zStunde
zMinute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Audiosystems ein-
Einstellen der Uhr (Fahrzeuge
ohne Navigations-/Multimedia-
system)
Einstellen der Uhr (Fahrzeuge
mit Navigations-/Multimediasy-
stem)

93
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
gestellt werden.
zMulti-Informationsanzeige
zBildschirm des Audiosystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm zum Einstellen der Uhr
(Fahrzeuge mit Navigations-/Multime-
diasystem)
Falls angezeigt wird, wenn in der
Multi-Informationsanzeige ausgewählt
haben, liegt möglicherweise eine Funktions-
störung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü-
fen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.2Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3Drücken Sie oder um die
Helligkeit zu ändern.
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

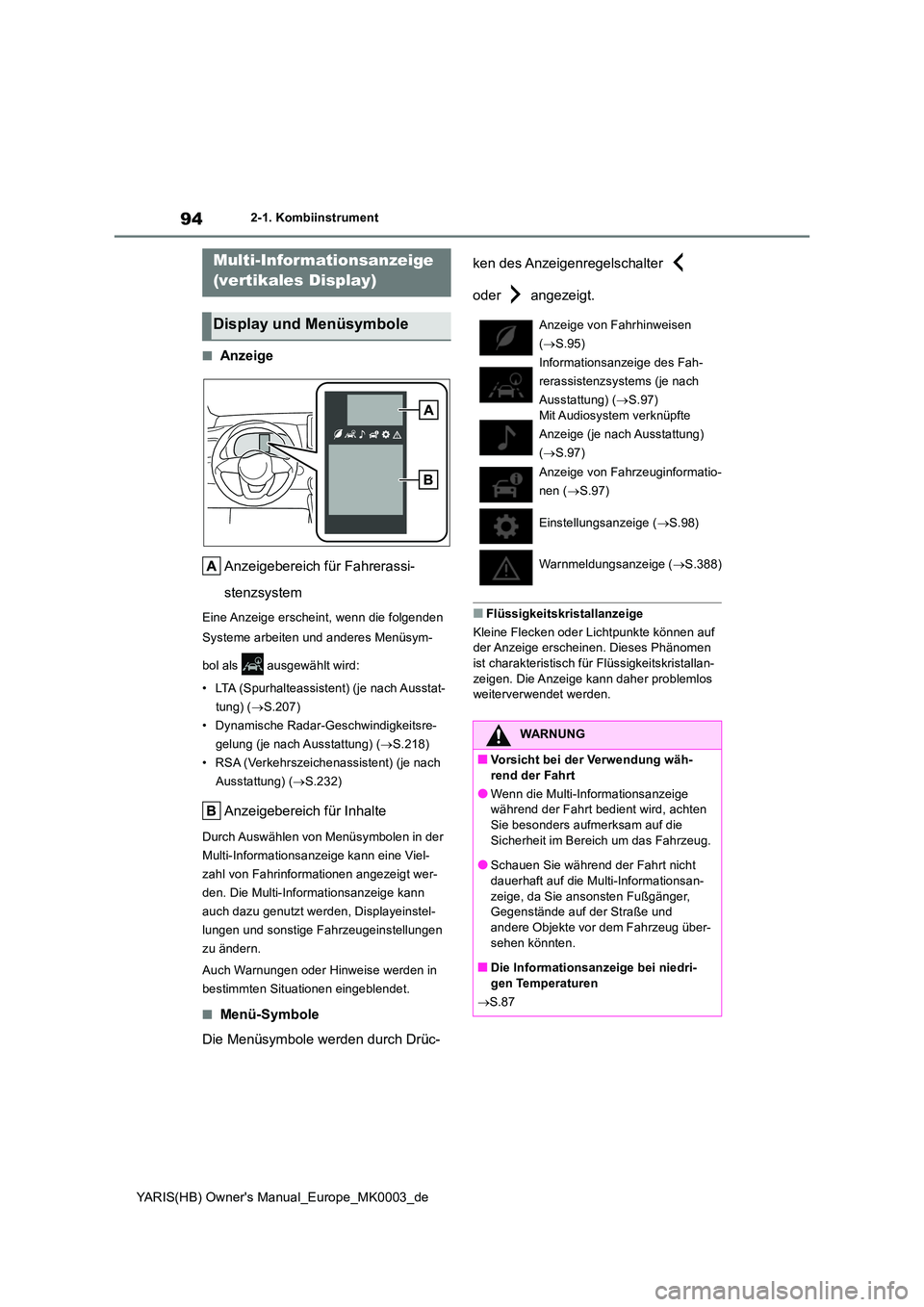

94
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
■Anzeige
Anzeigebereich für Fahrerassi-
stenzsystem
Eine Anzeige erscheint, wenn die folgenden
Systeme arbeiten und anderes Menüsym-
bol als ausgewählt wird:
• LTA (Spurhalteassistent) (je nach Ausstat-
tung) ( →S.207)
• Dynamische Radar-Geschwindigkeitsre-
gelung (je nach Ausstattung) ( →S.218)
• RSA (Verkehrszeichenassistent) (je nach
Ausstattung) ( →S.232)
Anzeigebereich für Inhalte
Durch Auswählen von Menüsymbolen in der
Multi-Informationsanzeige kann eine Viel-
zahl von Fahrinformationen angezeigt wer-
den. Die Multi-Informationsanzeige kann
auch dazu genutzt werden, Displayeinstel-
lungen und sonstige Fahrzeugeinstellungen
zu ändern.
Auch Warnungen oder Hinweise werden in
bestimmten Situationen eingeblendet.
■Menü-Symbole
Die Menüsymbole werden durch Drüc-
ken des Anzeigenregelschalter
oder angezeigt.
■Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phänomen ist charakteristisch für Flüssigkeitskristallan-
zeigen. Die Anzeige kann daher problemlos weiterverwendet werden.
Multi-Informationsanzeige
(vertikales Display)
Display und MenüsymboleAnzeige von Fahrhinweisen
( →S.95)
Informationsanzeige des Fah-
rerassistenzsystems (je nach
Ausstattung) ( →S.97)
Mit Audiosystem verknüpfte
Anzeige (je nach Ausstattung)
( →S.97)
Anzeige von Fahrzeuginformatio-
nen ( →S.97)
Einstellungsanzeige ( →S.98)
Warnmeldungsanzeige ( →S.388)
WARNUNG
■Vorsicht bei der Verwendung wäh-
rend der Fahrt
●Wenn die Multi-Informationsanzeige während der Fahrt bedient wird, achten Sie besonders aufmerksam auf die
Sicherheit im Bereich um das Fahrzeug.
●Schauen Sie während der Fahrt nicht dauerhaft auf die Multi-Informationsan-
zeige, da Sie ansonsten Fußgänger, Gegenstände auf der Straße und andere Objekte vor dem Fahrzeug über-
sehen könnten.
■Die Informationsanzeige bei niedri- gen Temperaturen
→ S.87

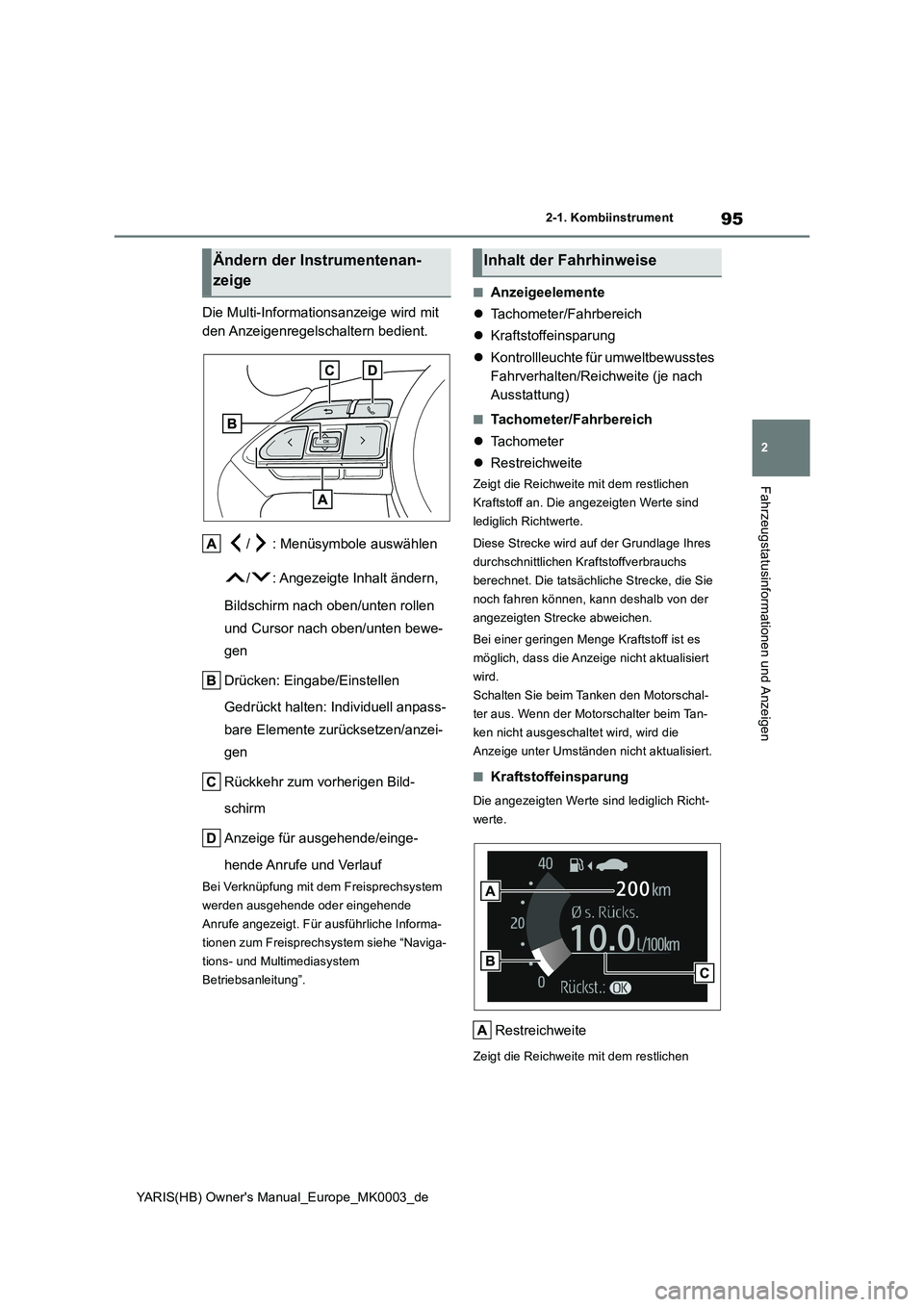

95
2
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Die Multi-Informationsanzeige wird mit
den Anzeigenregelschaltern bedient.
/ : Menüsymbole auswählen
/ : Angezeigte Inhalt ändern,
Bildschirm nach oben/unten rollen
und Cursor nach oben/unten bewe-
gen
Drücken: Eingabe/Einstellen
Gedrückt halten: Individuell anpass-
bare Elemente zurücksetzen/anzei-
gen
Rückkehr zum vorherigen Bild-
schirm
Anzeige für ausgehende/einge-
hende Anrufe und Verlauf
Bei Verknüpfung mit dem Freisprechsystem
werden ausgehende oder eingehende
Anrufe angezeigt. Für ausführliche Informa-
tionen zum Freisprechsystem siehe “Naviga-
tions- und Multimediasystem
Betriebsanleitung”.
■Anzeigeelemente
zTachometer/Fahrbereich
zKraftstoffeinsparung
zKontrollleuchte für umweltbewusstes
Fahrverhalten/Reichweite (je nach
Ausstattung)
■Tachometer/Fahrbereich
zTachometer
zRestreichweite
Zeigt die Reichweite mit dem restlichen
Kraftstoff an. Die angezeigten Werte sind
lediglich Richtwerte.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
angezeigten Strecke abweichen.
Bei einer geringen Menge Kraftstoff ist es
möglich, dass die Anzeige nicht aktualisiert
wird.
Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn der Motorschalter beim Tan-
ken nicht ausgeschaltet wird, wird die
Anzeige unter Umständen nicht aktualisiert.
■Kraftstoffeinsparung
Die angezeigten Werte sind lediglich Richt-
werte.
Restreichweite
Zeigt die Reichweite mit dem restlichen
Ändern der Instrumentenan-
zeigeInhalt der Fahrhinweise

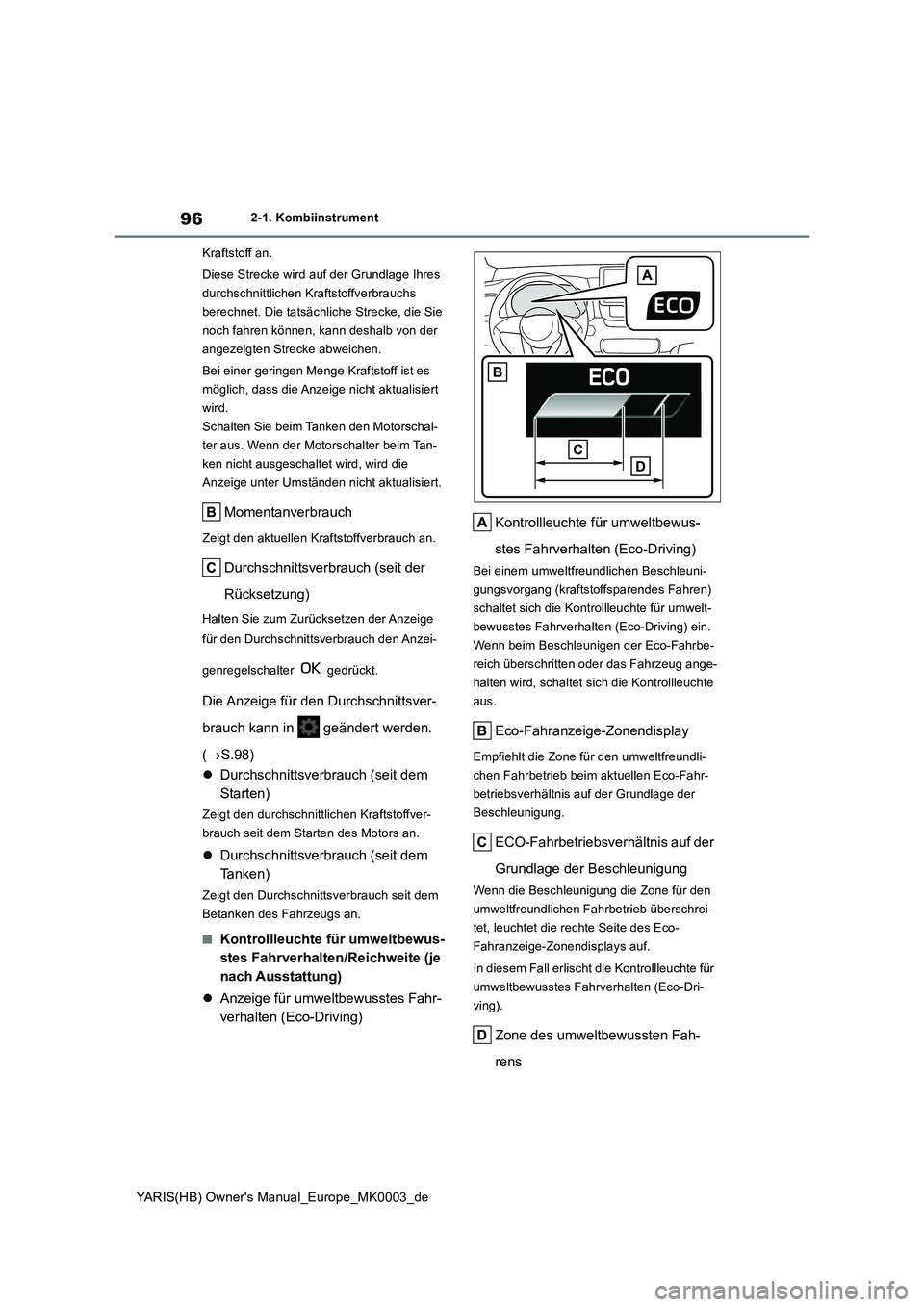

96
YARIS(HB) Owner's Manual_Europe_MK0003_de
2-1. Kombiinstrument
Kraftstoff an.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs
berechnet. Die tatsächliche Strecke, die Sie
noch fahren können, kann deshalb von der
angezeigten Strecke abweichen.
Bei einer geringen Menge Kraftstoff ist es
möglich, dass die Anzeige nicht aktualisiert
wird.
Schalten Sie beim Tanken den Motorschal-
ter aus. Wenn der Motorschalter beim Tan-
ken nicht ausgeschaltet wird, wird die
Anzeige unter Umständen nicht aktualisiert.
Momentanverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Durchschnittsverbrauch (seit der
Rücksetzung)
Halten Sie zum Zurücksetzen der Anzeige
für den Durchschnittsverbrauch den Anzei-
genregelschalter gedrückt.
Die Anzeige für den Durchschnittsver-
brauch kann in geändert werden.
(→S.98)
zDurchschnittsverbrauch (seit dem
Starten)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Starten des Motors an.
zDurchschnittsverbrauch (seit dem
Tanken)
Zeigt den Durchschnittsverbrauch seit dem
Betanken des Fahrzeugs an.
■Kontrollleuchte für umweltbewus-
stes Fahrverhalten/Reichweite (je
nach Ausstattung)
zAnzeige für umweltbewusstes Fahr-
verhalten (Eco-Driving)Kontrollleuchte für umweltbewus-
stes Fahrverhalten (Eco-Driving)
Bei einem umweltfreundlichen Beschleuni-
gungsvorgang (kraftstoffsparendes Fahren)
schaltet sich die Kontrollleuchte für umwelt-
bewusstes Fahrverhalten (Eco-Driving) ein.
Wenn beim Beschleunigen der Eco-Fahrbe-
reich überschritten oder das Fahrzeug ange-
halten wird, schaltet sich die Kontrollleuchte
aus.
Eco-Fahranzeige-Zonendisplay
Empfiehlt die Zone für den umweltfreundli-
chen Fahrbetrieb beim aktuellen Eco-Fahr-
betriebsverhältnis auf der Grundlage der
Beschleunigung.
ECO-Fahrbetriebsverhältnis auf der
Grundlage der Beschleunigung
Wenn die Beschleunigung die Zone für den
umweltfreundlichen Fahrbetrieb überschrei-
tet, leuchtet die rechte Seite des Eco-
Fahranzeige-Zonendisplays auf.
In diesem Fall erlischt die Kontrollleuchte für
umweltbewusstes Fahrverhalten (Eco-Dri-
ving).
Zone des umweltbewussten Fah-
rens
