2021 TOYOTA YARIS Betriebsanleitungen (in German)

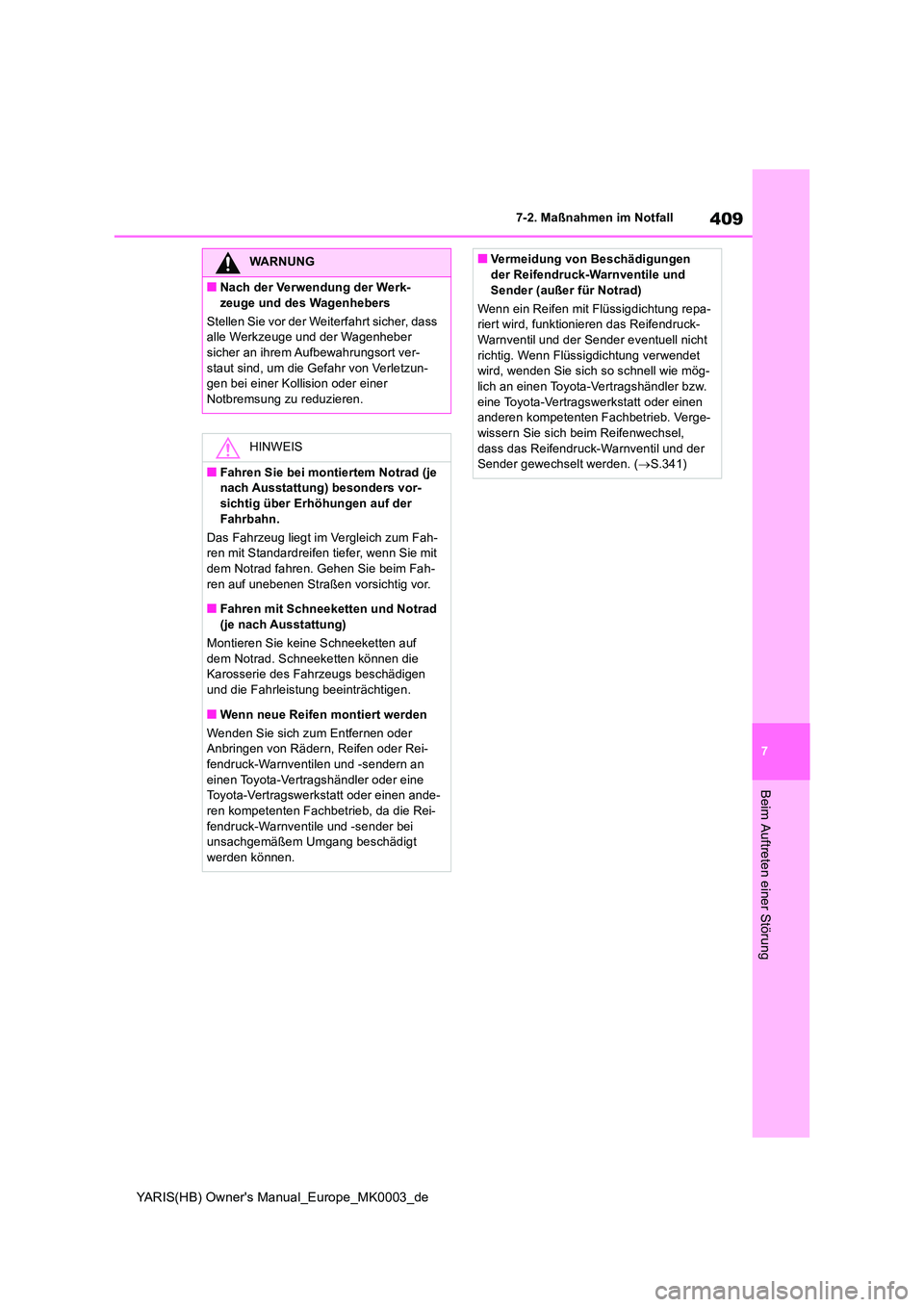

409
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
WARNUNG
■Nach der Verwendung der Werk-
zeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber sicher an ihrem Aufbewahrungsort ver-
staut sind, um die Gefahr von Verletzun- gen bei einer Kollision oder einer Notbremsung zu reduzieren.
HINWEIS
■Fahren Sie bei montiertem Notrad (je nach Ausstattung) besonders vor-sichtig über Erhöhungen auf der
Fahrbahn.
Das Fahrzeug liegt im Vergleich zum Fah- ren mit Standardreifen tiefer, wenn Sie mit dem Notrad fahren. Gehen Sie beim Fah-
ren auf unebenen Straßen vorsichtig vor.
■Fahren mit Schneeketten und Notrad (je nach Ausstattung)
Montieren Sie keine Schneeketten auf
dem Notrad. Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleistung beeinträchtigen.
■Wenn neue Reifen montiert werden
Wenden Sie sich zum Entfernen oder Anbringen von Rädern, Reifen oder Rei-fendruck-Warnventilen und -sendern an
einen Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen ande-ren kompetenten Fachbetrieb, da die Rei-
fendruck-Warnventile und -sender bei unsachgemäßem Umgang beschädigt werden können.
■Vermeidung von Beschädigungen der Reifendruck-Warnventile und
Sender (außer für Notrad)
Wenn ein Reifen mit Flüssigdichtung repa- riert wird, funktionieren das Reifendruck-Warnventil und der Sender eventuell nicht
richtig. Wenn Flüssigdichtung verwendet wird, wenden Sie sich so schnell wie mög-lich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb. Verge-wissern Sie sich beim Reifenwechsel,
dass das Reifendruck-Warnventil und der Sender gewechselt werden. ( →S.341)

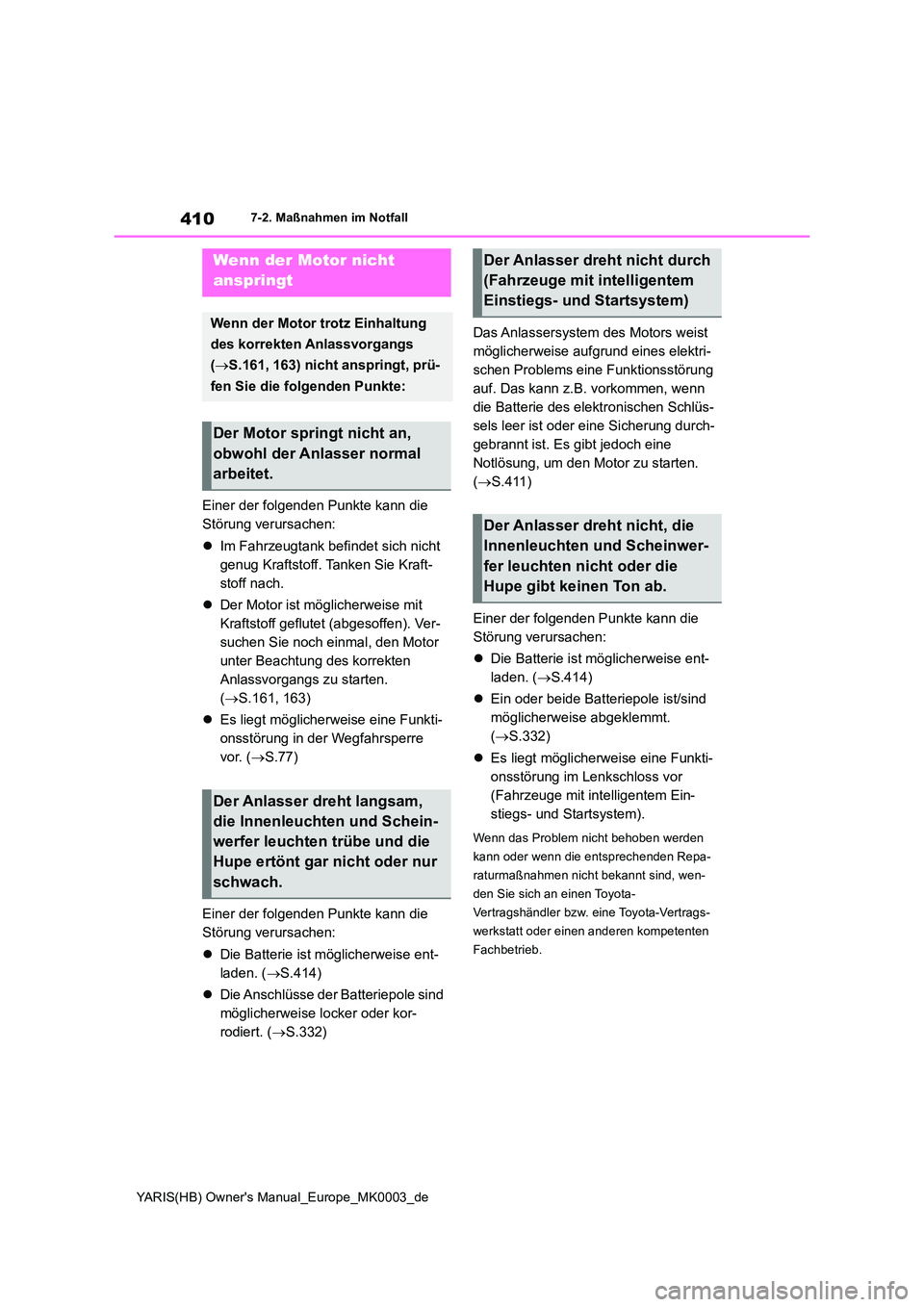

410
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Einer der folgenden Punkte kann die
Störung verursachen:
z Im Fahrzeugtank befindet sich nicht
genug Kraftstoff. Tanken Sie Kraft-
stoff nach.
z Der Motor ist möglicherweise mit
Kraftstoff geflutet (abgesoffen). Ver-
suchen Sie noch einmal, den Motor
unter Beachtung des korrekten
Anlassvorgangs zu starten.
( →S.161, 163)
z Es liegt möglicherweise eine Funkti-
onsstörung in der Wegfahrsperre
vor. ( →S.77)
Einer der folgenden Punkte kann die
Störung verursachen:
z Die Batterie ist möglicherweise ent-
laden. ( →S.414)
z Die Anschlüsse der Batteriepole sind
möglicherweise locker oder kor-
rodiert. ( →S.332)
Das Anlassersystem des Motors weist
möglicherweise aufgrund eines elektri-
schen Problems eine Funktionsstörung
auf. Das kann z.B. vorkommen, wenn
die Batterie des elektronischen Schlüs-
sels leer ist oder eine Sicherung durch-
gebrannt ist. Es gibt jedoch eine
Notlösung, um den Motor zu starten.
( →S.411)
Einer der folgenden Punkte kann die
Störung verursachen:
z Die Batterie ist möglicherweise ent-
laden. ( →S.414)
z Ein oder beide Batteriepole ist/sind
möglicherweise abgeklemmt.
( →S.332)
z Es liegt möglicherweise eine Funkti-
onsstörung im Lenkschloss vor
(Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem).
Wenn das Problem nicht behoben werden
kann oder wenn die entsprechenden Repa-
raturmaßnahmen nicht bekannt sind, wen-
den Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten
Fachbetrieb.
Wenn der Motor nicht
anspringt
Wenn der Motor trotz Einhaltung
des korrekten Anlassvorgangs
( →S.161, 163) nicht anspringt, prü-
fen Sie die folgenden Punkte:
Der Motor springt nicht an,
obwohl der Anlasser normal
arbeitet.
Der Anlasser dreht langsam,
die Innenleuchten und Schein-
werfer leuchten trübe und die
Hupe ertönt gar nicht oder nur
schwach.
Der Anlasser dreht nicht durch
(Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
Der Anlasser dreht nicht, die
Innenleuchten und Scheinwer-
fer leuchten nicht oder die
Hupe gibt keinen Ton ab.

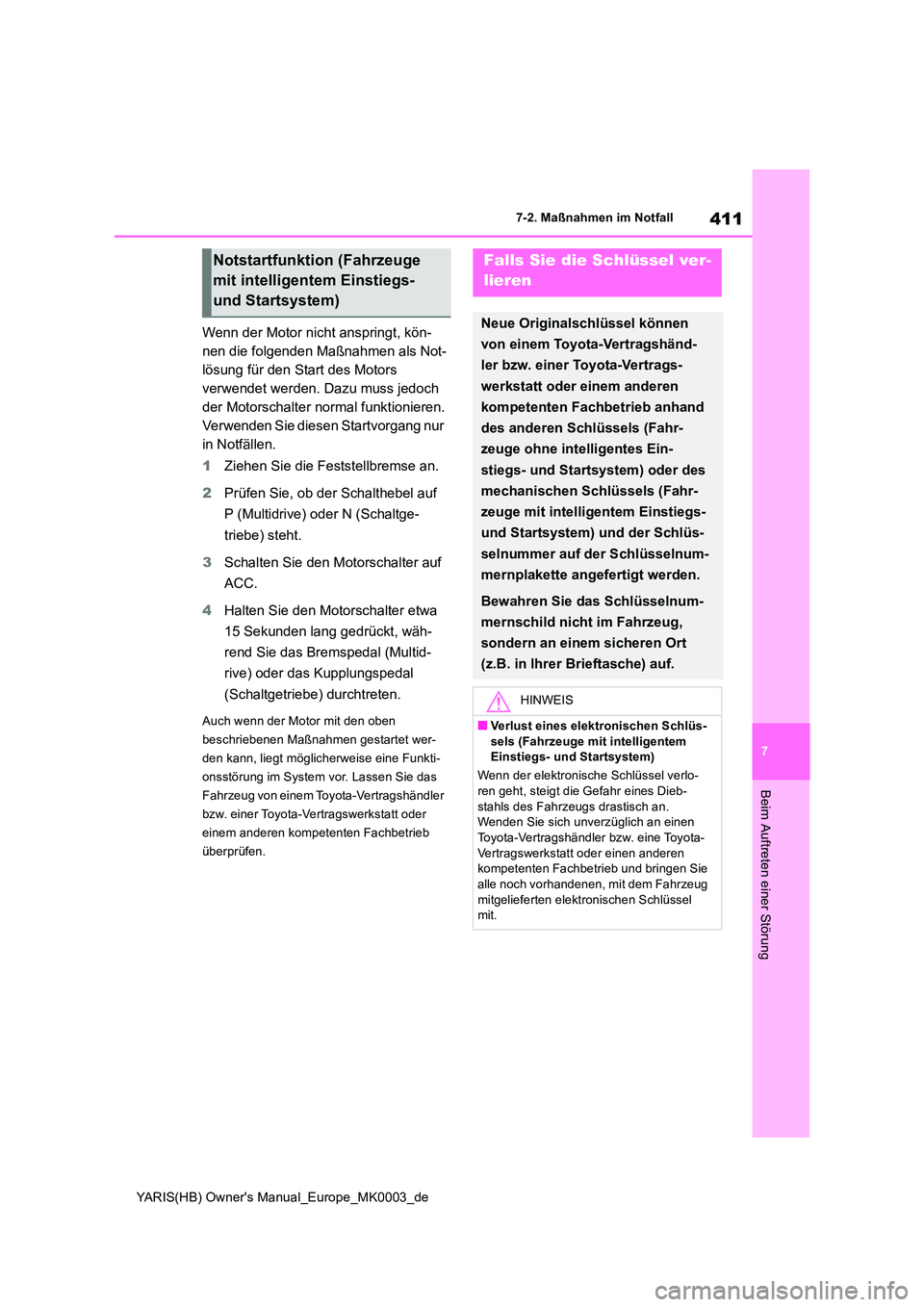

411
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Wenn der Motor nicht anspringt, kön-
nen die folgenden Maßnahmen als Not-
lösung für den Start des Motors
verwendet werden. Dazu muss jedoch
der Motorschalter normal funktionieren.
Verwenden Sie diesen Startvorgang nur
in Notfällen.
1 Ziehen Sie die Feststellbremse an.
2 Prüfen Sie, ob der Schalthebel auf
P (Multidrive) oder N (Schaltge-
triebe) steht.
3 Schalten Sie den Motorschalter auf
ACC.
4 Halten Sie den Motorschalter etwa
15 Sekunden lang gedrückt, wäh-
rend Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) durchtreten.
Auch wenn der Motor mit den oben
beschriebenen Maßnahmen gestartet wer-
den kann, liegt möglicherweise eine Funkti-
onsstörung im System vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb
überprüfen.
Notstartfunktion (Fahrzeuge
mit intelligentem Einstiegs-
und Startsystem)
Falls Sie die Schlüssel ver-
lieren
Neue Originalschlüssel können
von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen
kompetenten Fachbetrieb anhand
des anderen Schlüssels (Fahr-
zeuge ohne intelligentes Ein-
stiegs- und Startsystem) oder des
mechanischen Schlüssels (Fahr-
zeuge mit intelligentem Einstiegs-
und Startsystem) und der Schlüs-
selnummer auf der Schlüsselnum-
mernplakette angefertigt werden.
Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug,
sondern an einem sicheren Ort
(z.B. in Ihrer Brieftasche) auf.
HINWEIS
■Verlust eines elektronischen Schlüs- sels (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Wenn der elektronische Schlüssel verlo-
ren geht, steigt die Gefahr eines Dieb- stahls des Fahrzeugs drastisch an. Wenden Sie sich unverzüglich an einen
Toyota-Vertragshändler bzw. eine Toyota- Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie
alle noch vorhandenen, mit dem Fahrzeug mitgelieferten elektronischen Schlüssel mit.

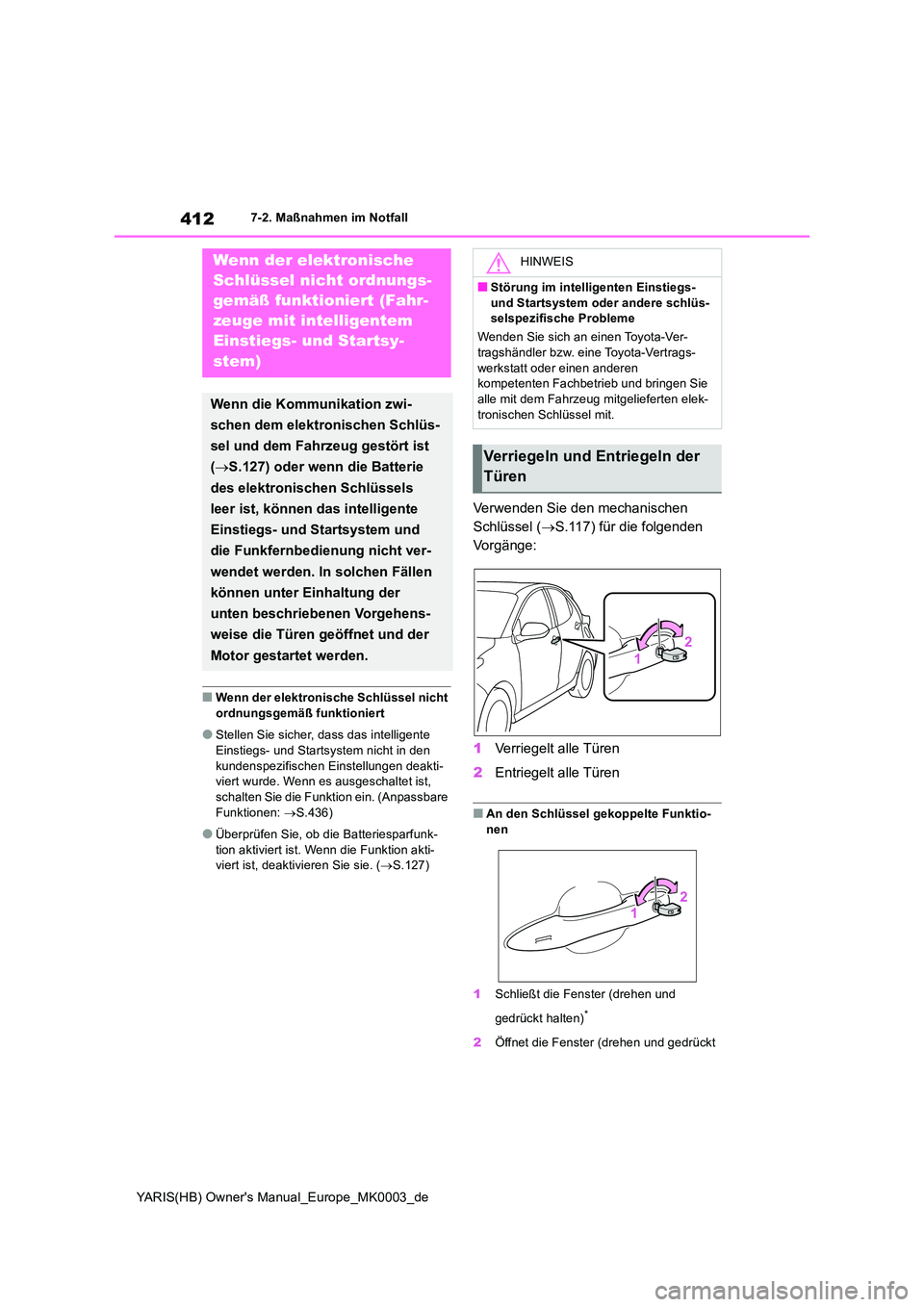

412
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- und Startsystem nicht in den kundenspezifischen Einstellungen deakti-viert wurde. Wenn es ausgeschaltet ist,
schalten Sie die Funktion ein. (Anpassbare Funktionen: →S.436)
●Überprüfen Sie, ob die Batteriesparfunk- tion aktiviert ist. Wenn die Funktion akti-viert ist, deaktivieren Sie sie. ( →S.127)
Verwenden Sie den mechanischen
Schlüssel ( →S.117) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio-
nen
1 Schließt die Fenster (drehen und
gedrückt halten)*
2 Öffnet die Fenster (drehen und gedrückt
Wenn der elektronische
Schlüssel nicht ordnungs-
gemäß funktioniert (Fahr-
zeuge mit intelligentem
Einstiegs- und Startsy-
stem)
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug gestört ist
( →S.127) oder wenn die Batterie
des elektronischen Schlüssels
leer ist, können das intelligente
Einstiegs- und Startsystem und
die Funkfernbedienung nicht ver-
wendet werden. In solchen Fällen
können unter Einhaltung der
unten beschriebenen Vorgehens-
weise die Türen geöffnet und der
Motor gestartet werden.
HINWEIS
■Störung im intelligenten Einstiegs-
und Startsystem oder andere schlüs- selspezifische Probleme
Wenden Sie sich an einen Toyota-Ver- tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb und bringen Sie alle mit dem Fahrzeug mitgelieferten elek-
tronischen Schlüssel mit.
Verriegeln und Entriegeln der
Türen

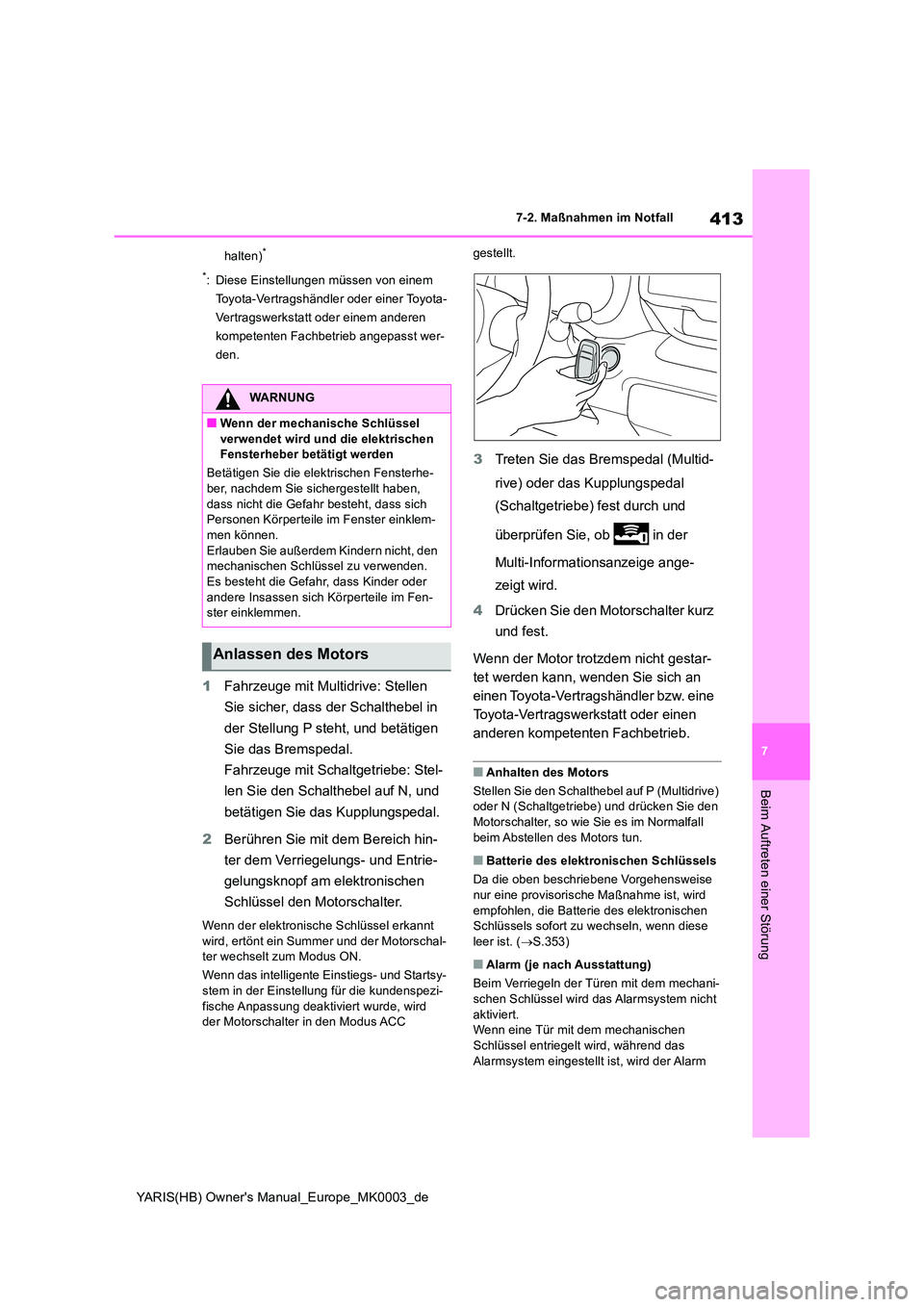

413
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
halten)*
*: Diese Einstellungen müssen von einem
Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb angepasst wer-
den.
1 Fahrzeuge mit Multidrive: Stellen
Sie sicher, dass der Schalthebel in
der Stellung P steht, und betätigen
Sie das Bremspedal.
Fahrzeuge mit Schaltgetriebe: Stel-
len Sie den Schalthebel auf N, und
betätigen Sie das Kupplungspedal.
2 Berühren Sie mit dem Bereich hin-
ter dem Verriegelungs- und Entrie-
gelungsknopf am elektronischen
Schlüssel den Motorschalter.
Wenn der elektronische Schlüssel erkannt wird, ertönt ein Summer und der Motorschal-ter wechselt zum Modus ON.
Wenn das intelligente Einstiegs- und Startsy-
stem in der Einstellung für die kundenspezi- fische Anpassung deaktiviert wurde, wird der Motorschalter in den Modus ACC
gestellt.
3 Treten Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) fest durch und
überprüfen Sie, ob in der
Multi-Informationsanzeige ange-
zeigt wird.
4 Drücken Sie den Motorschalter kurz
und fest.
Wenn der Motor trotzdem nicht gestar-
tet werden kann, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen
anderen kompetenten Fachbetrieb.
■Anhalten des Motors
Stellen Sie den Schalthebel auf P (Multidrive) oder N (Schaltgetriebe) und drücken Sie den
Motorschalter, so wie Sie es im Normalfall beim Abstellen des Motors tun.
■Batterie des elektronischen Schlüssels
Da die oben beschriebene Vorgehensweise nur eine provisorische Maßnahme ist, wird
empfohlen, die Batterie des elektronischen Schlüssels sofort zu wechseln, wenn diese leer ist. ( →S.353)
■Alarm (je nach Ausstattung)
Beim Verriegeln der Türen mit dem mechani-
schen Schlüssel wird das Alarmsystem nicht aktiviert.Wenn eine Tür mit dem mechanischen
Schlüssel entriegelt wird, während das Alarmsystem eingestellt ist, wird der Alarm
WARNUNG
■Wenn der mechanische Schlüssel verwendet wird und die elektrischen Fensterheber betätigt werden
Betätigen Sie die elektrischen Fensterhe-
ber, nachdem Sie sichergestellt haben, dass nicht die Gefahr besteht, dass sich Personen Körperteile im Fenster einklem-
men können. Erlauben Sie außerdem Kindern nicht, den mechanischen Schlüssel zu verwenden.
Es besteht die Gefahr, dass Kinder oder andere Insassen sich Körperteile im Fen-ster einklemmen.
Anlassen des Motors

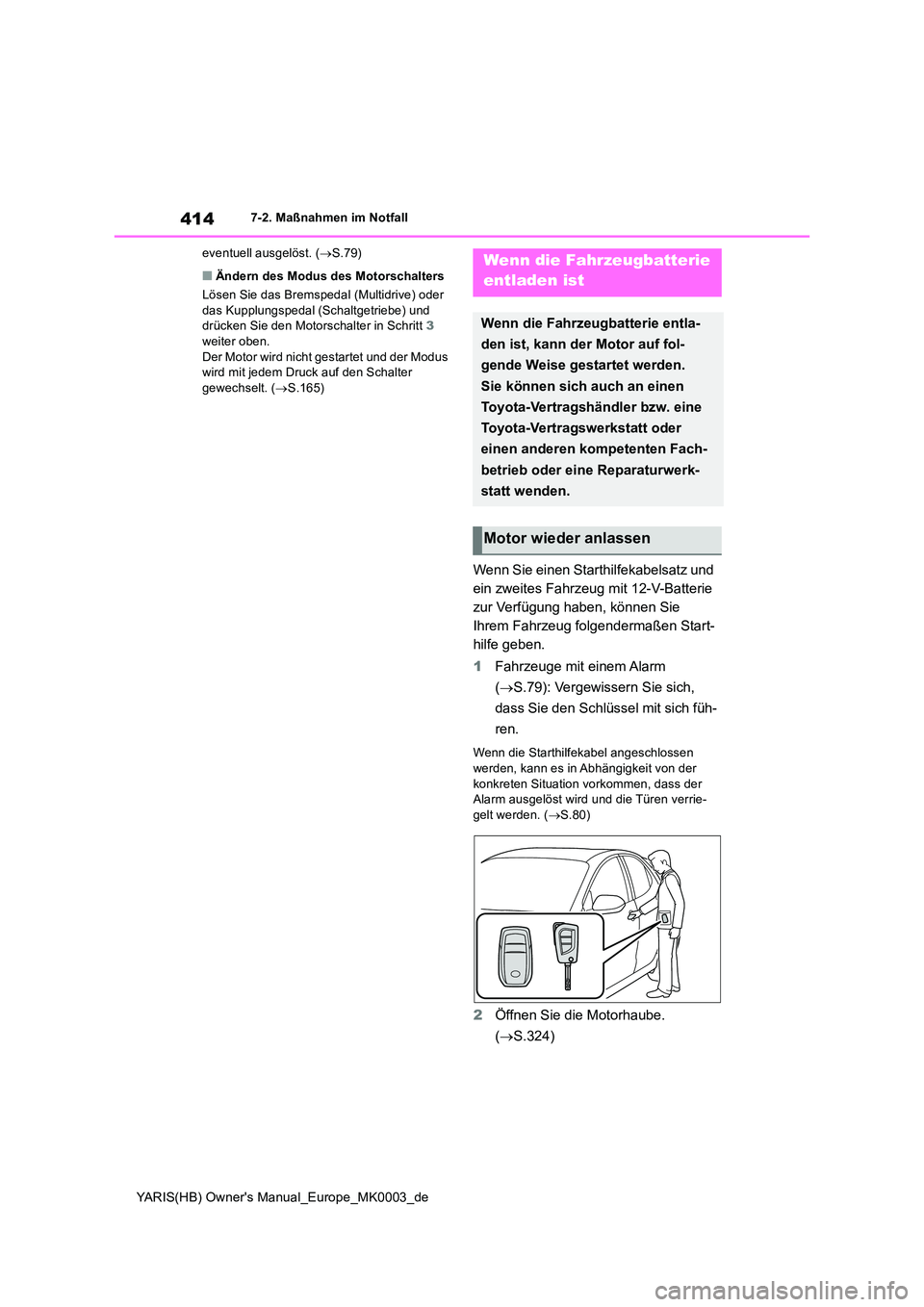

414
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
eventuell ausgelöst. ( →S.79)
■Ändern des Modus des Motorschalters
Lösen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Schaltgetriebe) und drücken Sie den Motorschalter in Schritt 3
weiter oben. Der Motor wird nicht gestartet und der Modus wird mit jedem Druck auf den Schalter
gewechselt. ( →S.165)
Wenn Sie einen Starthilfekabelsatz und
ein zweites Fahrzeug mit 12-V-Batterie
zur Verfügung haben, können Sie
Ihrem Fahrzeug folgendermaßen Start-
hilfe geben.
1 Fahrzeuge mit einem Alarm
( →S.79): Vergewissern Sie sich,
dass Sie den Schlüssel mit sich füh-
ren.
Wenn die Starthilfekabel angeschlossen werden, kann es in Abhängigkeit von der
konkreten Situation vorkommen, dass der Alarm ausgelöst wird und die Türen verrie-gelt werden. ( →S.80)
2Öffnen Sie die Motorhaube.
( →S.324)
Wenn die Fahrzeugbatterie
entladen ist
Wenn die Fahrzeugbatterie entla-
den ist, kann der Motor auf fol-
gende Weise gestartet werden.
Sie können sich auch an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fach-
betrieb oder eine Reparaturwerk-
statt wenden.
Motor wieder anlassen

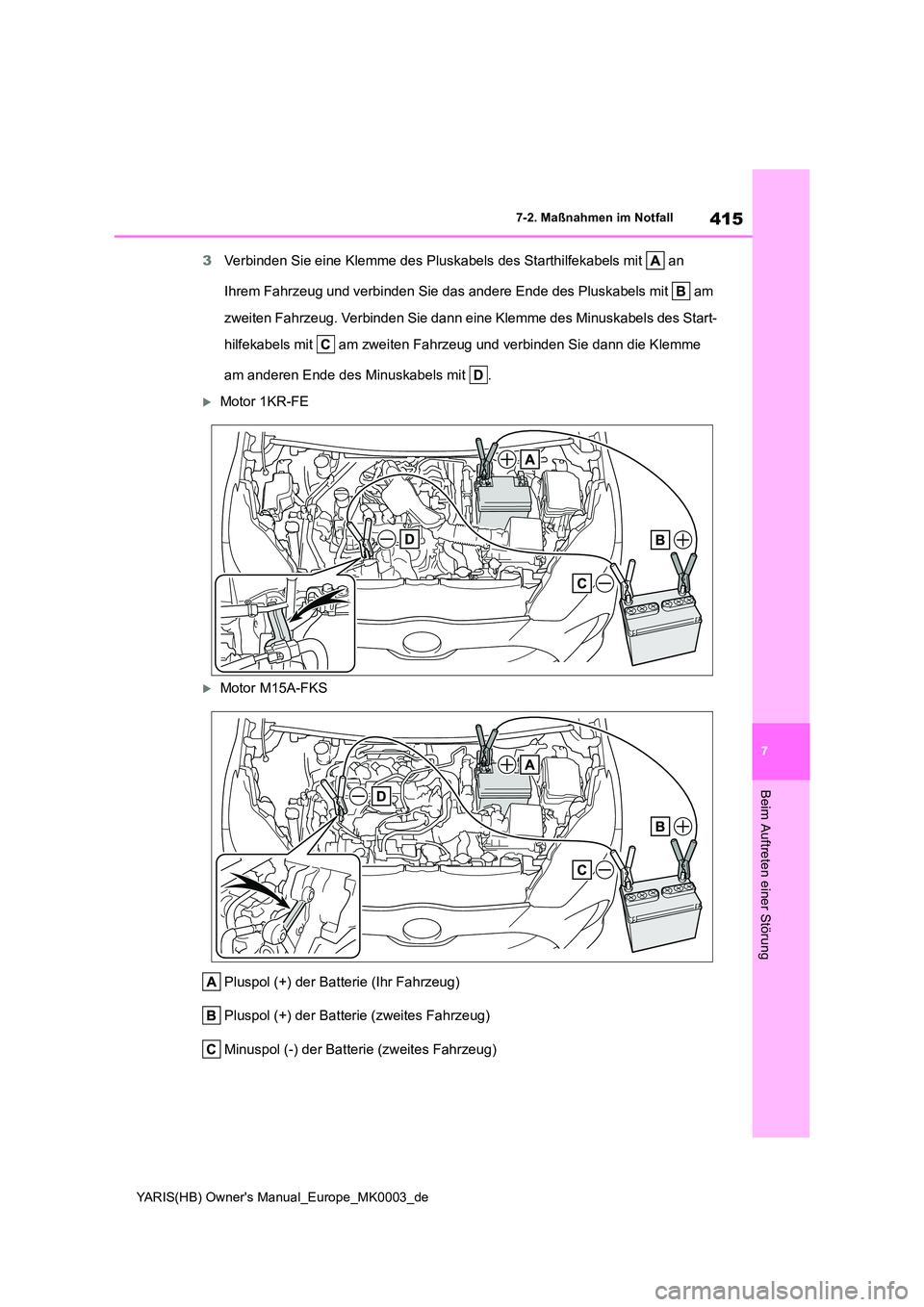

415
7
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
3Verbinden Sie eine Klemme des Pluskabels des Starthilfekabels mit an
Ihrem Fahrzeug und verbinden Sie das andere Ende des Pluskabels mit am
zweiten Fahrzeug. Verbinden Sie dann eine Klemme des Minuskabels des Start-
hilfekabels mit am zweiten Fahrzeug und verbinden Sie dann die Klemme
am anderen Ende des Minuskabels mit .
Motor 1KR-FE
Motor M15A-FKS
Pluspol (+) der Batterie (Ihr Fahrzeug)
Pluspol (+) der Batterie (zweites Fahrzeug)
Minuspol (-) der Batterie (zweites Fahrzeug)

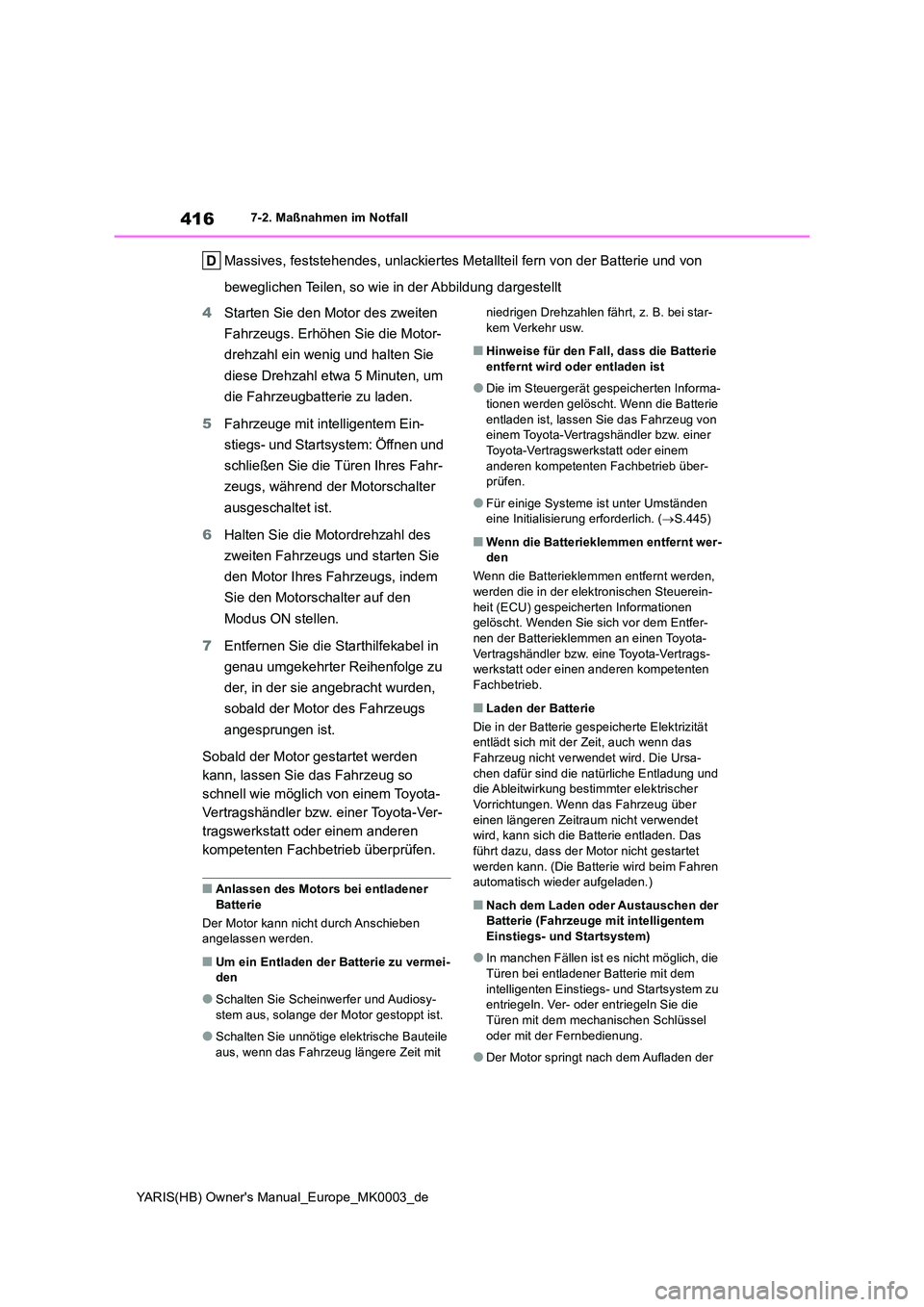

416
YARIS(HB) Owner's Manual_Europe_MK0003_de
7-2. Maßnahmen im Notfall
Massives, feststehendes, unlackiertes Metallteil fern von der Batterie und von
beweglichen Teilen, so wie in der Abbildung dargestellt
4 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl etwa 5 Minuten, um
die Fahrzeugbatterie zu laden.
5 Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Öffnen und
schließen Sie die Türen Ihres Fahr-
zeugs, während der Motorschalter
ausgeschaltet ist.
6 Halten Sie die Motordrehzahl des
zweiten Fahrzeugs und starten Sie
den Motor Ihres Fahrzeugs, indem
Sie den Motorschalter auf den
Modus ON stellen.
7 Entfernen Sie die Starthilfekabel in
genau umgekehrter Reihenfolge zu
der, in der sie angebracht wurden,
sobald der Motor des Fahrzeugs
angesprungen ist.
Sobald der Motor gestartet werden
kann, lassen Sie das Fahrzeug so
schnell wie möglich von einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Anlassen des Motors bei entladener
Batterie
Der Motor kann nicht durch Anschieben angelassen werden.
■Um ein Entladen der Batterie zu vermei-den
●Schalten Sie Scheinwerfer und Audiosy-
stem aus, solange der Motor gestoppt ist.
●Schalten Sie unnötige elektrische Bauteile
aus, wenn das Fahrzeug längere Zeit mit
niedrigen Drehzahlen fährt, z. B. bei star-
kem Verkehr usw.
■Hinweise für den Fall, dass die Batterie entfernt wird oder entladen ist
●Die im Steuergerät gespeicherten Informa-tionen werden gelöscht. Wenn die Batterie
entladen ist, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über- prüfen.
●Für einige Systeme ist unter Umständen eine Initialisierung erforderlich. ( →S.445)
■Wenn die Batterieklemmen entfernt wer- den
Wenn die Batterieklemmen entfernt werden,
werden die in der elektronischen Steuerein- heit (ECU) gespeicherten Informationen gelöscht. Wenden Sie sich vor dem Entfer-
nen der Batterieklemmen an einen Toyota- Vertragshändler bzw. eine Toyota-Vertrags-werkstatt oder einen anderen kompetenten
Fachbetrieb.
■Laden der Batterie
Die in der Batterie ges peicherte Elektrizität entlädt sich mit der Zeit, auch wenn das Fahrzeug nicht verwendet wird. Die Ursa-
chen dafür sind die natürliche Entladung und die Ableitwirkung bestimmter elektrischer Vorrichtungen. Wenn das Fahrzeug über
einen längeren Zeitraum nicht verwendet wird, kann sich die Batterie entladen. Das führt dazu, dass der Motor nicht gestartet
werden kann. (Die Batterie wird beim Fahren automatisch wieder aufgeladen.)
■Nach dem Laden oder Austauschen der Batterie (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
●In manchen Fällen ist es nicht möglich, die
Türen bei entladener Batterie mit dem intelligenten Einstiegs- und Startsystem zu entriegeln. Ver- oder entriegeln Sie die
Türen mit dem mechanischen Schlüssel oder mit der Fernbedienung.
●Der Motor springt nach dem Aufladen der
