2021 TOYOTA YARIS Betriebsanleitungen (in German)

177
4
YARIS(HB) Owner's Manual_Europe_MK0003_de

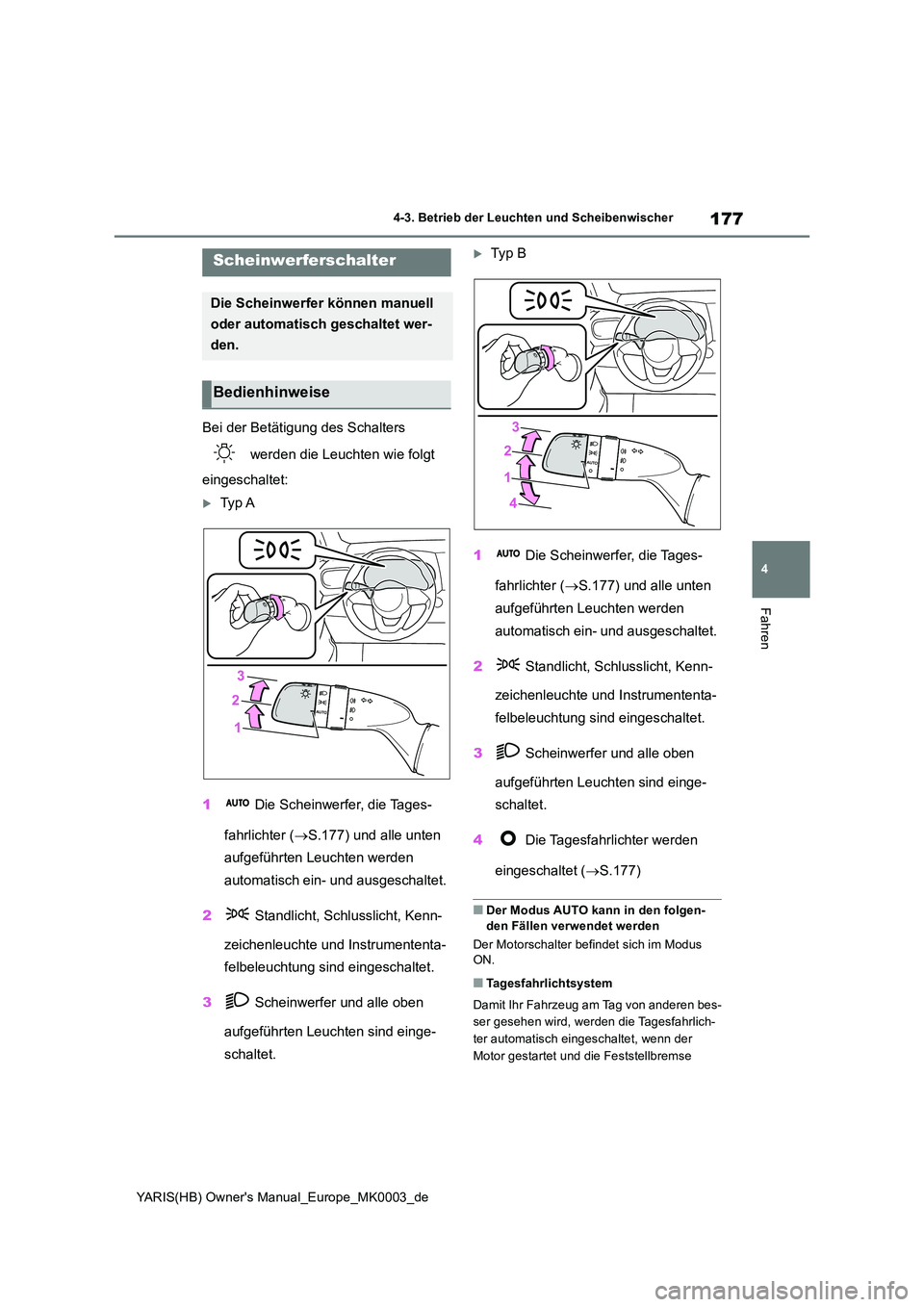

4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
4-3.Betrieb der L euchten und Sc heibenwisch er
Bei der Betätigung des Schalters
werden die Leuchten wie folgt
eingeschaltet:
Ty p A
1 Die Scheinwerfer, die Tages-
fahrlichter ( →S.177) und alle unten
aufgeführten Leuchten werden
automatisch ein- und ausgeschaltet.
2 Standlicht, Schlusslicht, Kenn-
zeichenleuchte und Instrumententa-
felbeleuchtung sind eingeschaltet.
3 Scheinwerfer und alle oben
aufgeführten Leuchten sind einge-
schaltet.
Typ B
1 Die Scheinwerfer, die Tages-
fahrlichter ( →S.177) und alle unten
aufgeführten Leuchten werden
automatisch ein- und ausgeschaltet.
2 Standlicht, Schlusslicht, Kenn-
zeichenleuchte und Instrumententa-
felbeleuchtung sind eingeschaltet.
3 Scheinwerfer und alle oben
aufgeführten Leuchten sind einge-
schaltet.
4 Die Tagesfahrlichter werden
eingeschaltet ( →S.177)
■Der Modus AUTO kann in den folgen- den Fällen verwendet werden
Der Motorschalter befindet sich im Modus ON.
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug am Tag von anderen bes-
ser gesehen wird, werden die Tagesfahrlich-
ter automatisch eingeschaltet, wenn der
Motor gestartet und die Feststellbremse
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch geschaltet wer-
den.
Bedienhinweise

178
YARIS(HB) Owner's Manual_Europe_MK0003_de

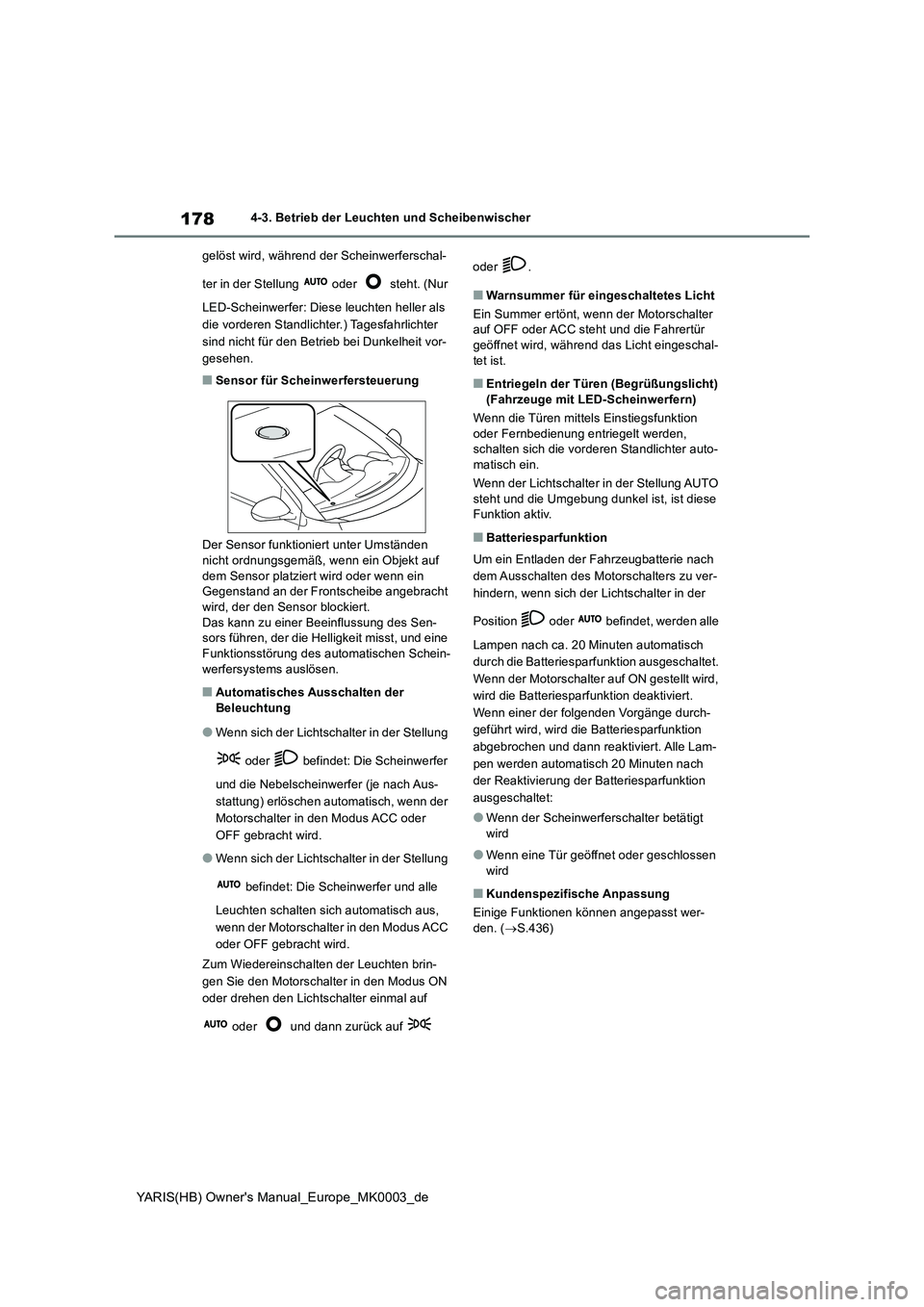

4-3. Betrieb der Leuchten und Scheibenwischer
gelöst wird, während der Scheinwerferschal-
ter in der Stellung oder steht. (Nur
LED-Scheinwerfer: Diese leuchten heller als
die vorderen Standlichter.) Tagesfahrlichter
sind nicht für den Betrieb bei Dunkelheit vor-
gesehen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert unter Umständen
nicht ordnungsgemäß, wenn ein Objekt auf dem Sensor platziert wird oder wenn ein Gegenstand an der Frontscheibe angebracht
wird, der den Sensor blockiert. Das kann zu einer Beeinflussung des Sen-sors führen, der die Helligkeit misst, und eine
Funktionsstörung des automatischen Schein- werfersystems auslösen.
■Automatisches Ausschalten der Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwerfer
und die Nebelscheinwerfer (je nach Aus-
stattung) erlöschen automatisch, wenn der
Motorschalter in den Modus ACC oder
OFF gebracht wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Leuchten schalten sich automatisch aus,
wenn der Motorschalter in den Modus ACC
oder OFF gebracht wird.
Zum Wiedereinschalten der Leuchten brin-
gen Sie den Motorschalter in den Modus ON
oder drehen den Lichtschalter einmal auf
oder und dann zurück auf
oder .
■Warnsummer für eingeschaltetes Licht
Ein Summer ertönt, wenn der Motorschalter auf OFF oder ACC steht und die Fahrertür
geöffnet wird, während das Licht eingeschal- tet ist.
■Entriegeln der Türen (Begrüßungslicht) (Fahrzeuge mit LED-Scheinwerfern)
Wenn die Türen mittels Einstiegsfunktion
oder Fernbedienung entriegelt werden, schalten sich die vorderen Standlichter auto-matisch ein.
Wenn der Lichtschalter in der Stellung AUTO
steht und die Umgebung dunkel ist, ist diese Funktion aktiv.
■Batteriesparfunktion
Um ein Entladen der Fahrzeugbatterie nach
dem Ausschalten des Motorschalters zu ver-
hindern, wenn sich der Lichtschalter in der
Position oder befindet, werden alle
Lampen nach ca. 20 Minuten automatisch
durch die Batteriesparfunktion ausgeschaltet.
Wenn der Motorschalter auf ON gestellt wird,
wird die Batteriesparfunktion deaktiviert.
Wenn einer der folgenden Vorgänge durch-
geführt wird, wird die Batteriesparfunktion
abgebrochen und dann reakti viert. Alle Lam-
pen werden automatisch 20 Minuten nach
der Reaktivierung der Batteriesparfunktion
ausgeschaltet:
●Wenn der Scheinwerferschalter betätigt
wird
●Wenn eine Tür geöffnet oder geschlossen
wird
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( →S.436)

179
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
Fahren1Drücken Sie bei eingeschalteten
Scheinwerfern den Hebel von sich
weg, um das Fernlicht einzuschal-
ten.
Ziehen Sie den Hebel zu sich zurück in die
Mittelstellung, um das Fernlicht auszuschal-
ten.
2 Ziehen Sie den Hebel zu sich heran
und lassen ihn los, um die Licht-
hupe zu betätigen.
Die Lichthupe kann sowohl bei eingeschalte-
ten als auch bei ausgeschalteten Schein-
werfern betätigt werden.
Dieses System ermöglicht es, dass die
Scheinwerfer nach dem Ausschalten
des Motorschalters noch 30 Sekunden
lang weiterleuchten.
Ziehen Sie den Hebel nach dem Aus-
schalten des Motorschalters zu sich
heran und lassen ihn wieder los, wäh-
rend der Lichtschalter auf oder
steht.
Die Leuchten werden in folgenden
Situationen ausgeschaltet.
z Der Motorschalter wird auf ON
geschaltet.
z Der Lichtschalter wird eingeschaltet.
z Sie ziehen den Lichtschalter zu sich
und lassen ihn los.
Die Leuchtweite der Scheinwerfer lässt
sich an die Anzahl der Insassen und
den Beladungszustand des Fahrzeugs
anpassen.
1 Erhöht die Leuchtweite der Schein-
werfer
2 Verringert die Leuchtweite der
HINWEIS
■Um ein Entladen der Batterie zu ver-
meiden
Lassen Sie die Leuchten bei ausgeschal- tetem Motor nicht länger als nötig einge-schaltet.
Einschalten des Fernlichts
Nachleuchtfunktion des
Scheinwerfers
Regler für manuelle Leuchtwei-
tenregulierung

180
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
Scheinwerfer
■Reglerstellungen
Motor 1KR-FE (Fahrzeuge mit Links-
lenkung) und 1KR-FE (Fahrzeuge
mit Rechtslenkung mit LED-Schein-
werfern)
Motor 1KR-FE (Fahrzeuge mit
Rechtslenkung mit Halogen-Schein-
werfern)
Motor M15A-FKS (Fahrzeuge mit
Linkslenkung)
Motor M15A-FKS (Fahrzeuge mit
Rechtslenkung)
Belegungs- und Gepäcklast-
bedingungenReglerstel-
lung
InsassenGepäcklast
FahrerOhne0
Fahrer und
BeifahrerOhne0
Alle Sitze
belegtOhne1,5
Alle Sitze
belegtVo l le Be la -
dung2,5
FahrerVo l le Be la -
dung3,5
Belegungs- und Gepäcklast-
bedingungenReglerstel-
lung
InsassenGepäcklast
FahrerOhne0
Fahrer und
BeifahrerOhne0
Alle Sitze
belegtOhne1,5
Alle Sitze
belegtVo l le Be la -
dung2
FahrerVo l le Be la -
dung3
Belegungs- und Gepäcklast-
bedingungenReglerstel-
lung
InsassenGepäcklast
FahrerOhne0
Fahrer und
BeifahrerOhne0,5
Alle Sitze
belegtOhne1,5
Alle Sitze
belegtVo ll e Be l a -
dung2,5
FahrerVo ll e Be l a -
dung3,5
Belegungs- und Gepäcklast-
bedingungenReglerstel-
lung
InsassenGepäcklast
FahrerOhne0
Fahrer und
BeifahrerOhne0,5
Alle Sitze
belegtOhne1,5
Alle Sitze
belegtVo ll e Be l a -
dung2,5
FahrerVo ll e Be l a -
dung3

181
4
YARIS(HB) Owner's Manual_Europe_MK0003_de

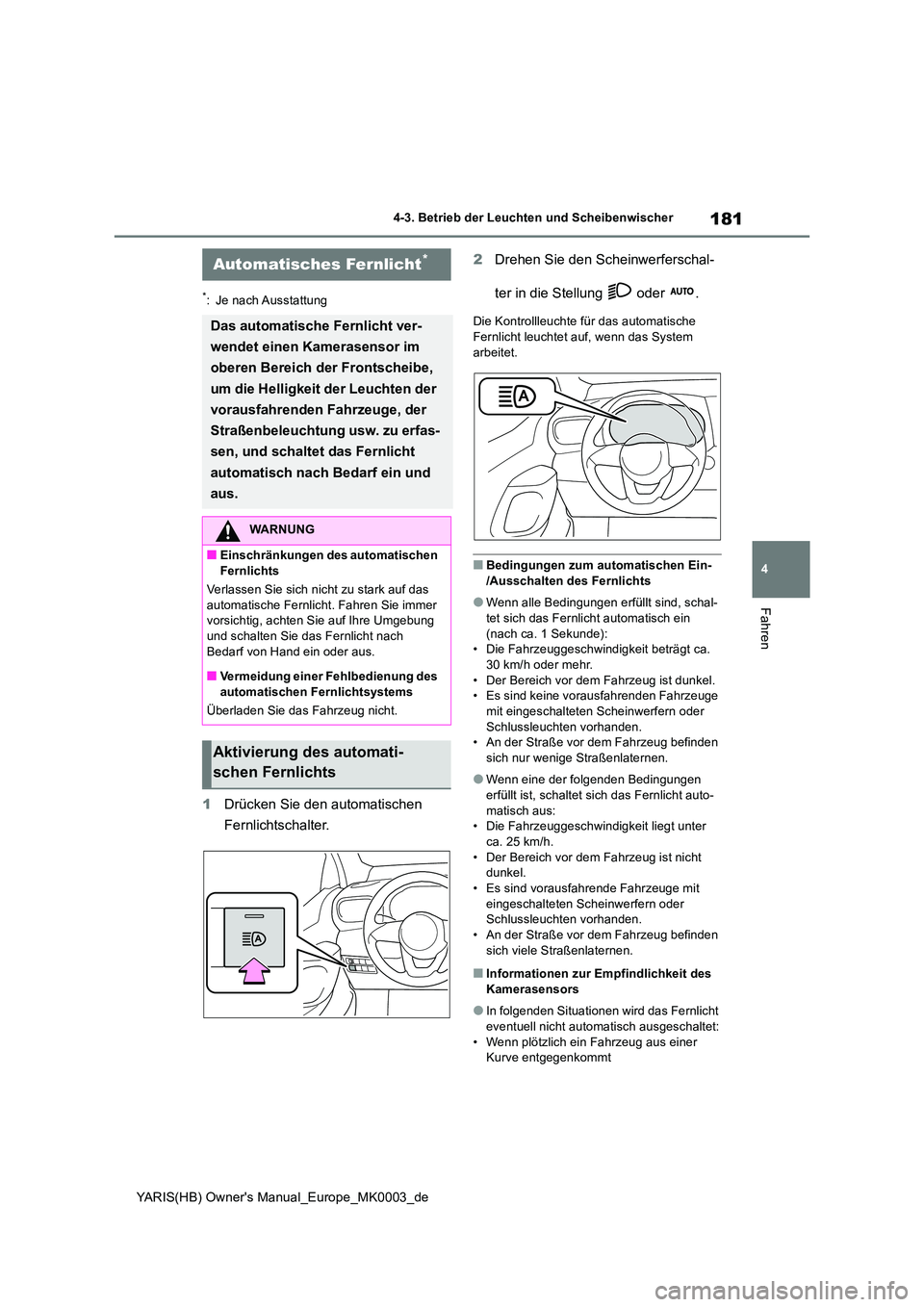

4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
*: Je nach Ausstattung
1Drücken Sie den automatischen
Fernlichtschalter.
2 Drehen Sie den Scheinwerferschal-
ter in die Stellung oder .
Die Kontrollleuchte für das automatische Fernlicht leuchtet auf, wenn das System
arbeitet.
■Bedingungen zum automatischen Ein-
/Ausschalten des Fernlichts
●Wenn alle Bedingungen erfüllt sind, schal-
tet sich das Fernlicht automatisch ein (nach ca. 1 Sekunde):• Die Fahrzeuggeschwindigkeit beträgt ca.
30 km/h oder mehr. • Der Bereich vor dem Fahrzeug ist dunkel.• Es sind keine vorausfahrenden Fahrzeuge
mit eingeschalteten Scheinwerfern oder Schlussleuchten vorhanden.• An der Straße vor dem Fahrzeug befinden
sich nur wenige Straßenlaternen.
●Wenn eine der folgenden Bedingungen
erfüllt ist, schaltet sich das Fernlicht auto- matisch aus:• Die Fahrzeuggeschwindigkeit liegt unter
ca. 25 km/h. • Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Es sind vorausfahrende Fahrzeuge mit eingeschalteten Scheinwerfern oder Schlussleuchten vorhanden.
• An der Straße vor dem Fahrzeug befinden sich viele Straßenlaternen.
■Informationen zur Empfindlichkeit des Kamerasensors
●In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschaltet:
• Wenn plötzlich ein Fahrzeug aus einer Kurve entgegenkommt
Automatisches Fernlicht*
Das automatische Fernlicht ver-
wendet einen Kamerasensor im
oberen Bereich der Frontscheibe,
um die Helligkeit der Leuchten der
vorausfahrenden Fahrzeuge, der
Straßenbeleuchtung usw. zu erfas-
sen, und schaltet das Fernlicht
automatisch nach Bedarf ein und
aus.
WARNUNG
■Einschränkungen des automatischen
Fernlichts
Verlassen Sie sich nicht zu stark auf das automatische Fernlicht. Fahren Sie immer vorsichtig, achten Sie auf Ihre Umgebung
und schalten Sie das Fernlicht nach Bedarf von Hand ein oder aus.
■Vermeidung einer Fehlbedienung des
automatischen Fernlichtsystems
Überladen Sie das Fahrzeug nicht.
Aktivierung des automati-
schen Fernlichts

182

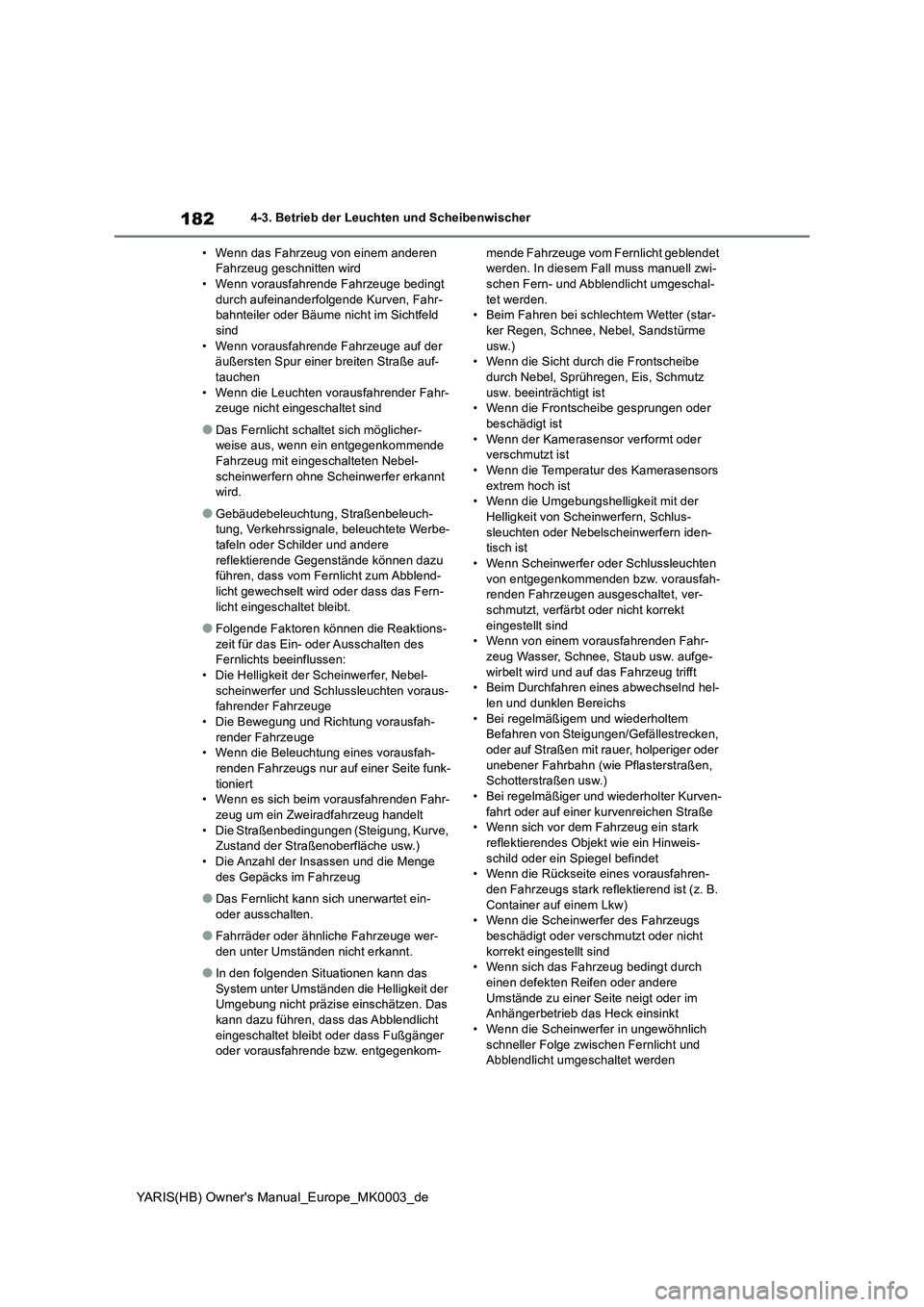

YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
• Wenn das Fahrzeug von einem anderen
Fahrzeug geschnitten wird
• Wenn vorausfahrende Fahrzeuge bedingt
durch aufeinanderfolgende Kurven, Fahr-
bahnteiler oder Bäume nicht im Sichtfeld
sind
• Wenn vorausfahrende Fahrzeuge auf der
äußersten Spur einer breiten Straße auf-
tauchen
• Wenn die Leuchten vorausfahrender Fahr-
zeuge nicht eingeschaltet sind
●Das Fernlicht schaltet sich möglicher-
weise aus, wenn ein entgegenkommende
Fahrzeug mit eingeschalteten Nebel-
scheinwerfern ohne Scheinwerfer erkannt
wird.
●Gebäudebeleuchtung, Straßenbeleuch-
tung, Verkehrssignale, beleuchtete Werbe-
tafeln oder Schilder und andere
reflektierende Gegenstände können dazu
führen, dass vom Fernlicht zum Abblend-
licht gewechselt wird oder dass das Fern-
licht eingeschaltet bleibt.
●Folgende Faktoren können die Reaktions-
zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen:
• Die Helligkeit der Scheinwerfer, Nebel-
scheinwerfer und Schlussleuchten voraus-
fahrender Fahrzeuge
• Die Bewegung und Richtung vorausfah-
render Fahrzeuge
• Wenn die Beleuchtung eines vorausfah-
renden Fahrzeugs nur auf einer Seite funk-
tioniert
• Wenn es sich beim vorausfahrenden Fahr-
zeug um ein Zweiradfahrzeug handelt
• Die Straßenbedingungen (Steigung, Kurve,
Zustand der Straßenoberfläche usw.)
• Die Anzahl der Insassen und die Menge
des Gepäcks im Fahrzeug
●Das Fernlicht kann sich unerwartet ein-
oder ausschalten.
●Fahrräder oder ähnliche Fahrzeuge wer-
den unter Umständen nicht erkannt.
●In den folgenden Situationen kann das
System unter Umständen die Helligkeit der
Umgebung nicht präzise einschätzen. Das
kann dazu führen, dass das Abblendlicht
eingeschaltet bleibt oder dass Fußgänger
oder vorausfahrende bzw. entgegenkom-mende Fahrzeuge vom Fernlicht geblendet
werden. In diesem Fall muss manuell zwi-
schen Fern- und Abblendlicht umgeschal-
tet werden.
• Beim Fahren bei schlechtem Wetter (star-
ker Regen, Schnee, Nebel, Sandstürme
usw.)
• Wenn die Sicht durch die Frontscheibe
durch Nebel, Sprühregen, Eis, Schmutz
usw. beeinträchtigt ist
• Wenn die Frontscheibe gesprungen oder
beschädigt ist
• Wenn der Kamerasensor verformt oder
verschmutzt ist
• Wenn die Temperatur des Kamerasensors
extrem hoch ist
• Wenn die Umgebungshelligkeit mit der
Helligkeit von Scheinwerfern, Schlus-
sleuchten oder Nebelscheinwerfern iden-
tisch ist
• Wenn Scheinwerfer oder Schlussleuchten
von entgegenkommenden bzw. vorausfah-
renden Fahrzeugen ausgeschaltet, ver-
schmutzt, verfärbt oder nicht korrekt
eingestellt sind
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das Fahrzeug trifft
• Beim Durchfahren eines abwechselnd hel-
len und dunklen Bereichs
• Bei regelmäßigem und wiederholtem
Befahren von Steigungen/Gefällestrecken,
oder auf Straßen mit rauer, holperiger oder
unebener Fahrbahn (wie Pflasterstraßen,
Schotterstraßen usw.)
• Bei regelmäßiger und wiederholter Kurven-
fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark
reflektierendes Objekt wie ein Hinweis-
schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren-
den Fahrzeugs stark reflektierend ist (z. B.
Container auf einem Lkw)
• Wenn die Scheinwerfer des Fahrzeugs
beschädigt oder verschmutzt oder nicht
korrekt eingestellt sind
• Wenn sich das Fahrzeug bedingt durch
einen defekten Reifen oder andere
Umstände zu einer Seite neigt oder im
Anhängerbetrieb das Heck einsinkt
• Wenn die Scheinwerfer in ungewöhnlich
schneller Folge zwischen Fernlicht und
Abblendlicht umgeschaltet werden

183
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
• Wenn der Fahrer das Gefühl hat, dass das Fernlicht Fußgänger oder andere Fahrer blendet
■Umschalten auf Fernlicht
Drücken Sie den Hebel von sich weg.
Die Kontrollleuchte für das automatische
Fernlicht erlischt und die Kontrollleuchte für
das Fernlicht leuchtet auf.
Ziehen Sie den Hebel in seine Ausgangs-
stellung, um das automatische Fernlichtsy-
stem wieder zu aktivieren.
■Umschalten auf Abblendlicht
Drücken Sie den automatischen Fern-
lichtschalter.
Die Kontrollleuchte für das automatische
Fernlicht wird ausgeschaltet.
Drücken Sie den Schalter für die Aktivierung
des automatischen Fernlichtsystems erneut.
■Vorübergehendes Umschalten auf
Abblendlicht
Ziehen Sie den Hebel zu sich hin und
bringen Sie ihn anschließend wieder in
seine Ausgangsstellung.
Während Sie den Hebel zu sich hinziehen,
bleibt das Fernlicht eingeschaltet, doch nach
dem Zurückdrücken des Hebels in seine
Ausgangsstellung ist für einen bestimmten
Zeitraum das Abblendlicht eingeschaltet.
Danach wird das automatische Fernlicht
wieder aktiviert.
■Vorübergehendes Umschalten auf Abblendlicht
Es empfiehlt sich, auf Abblendlicht umzu-
schalten, wenn das Fernlicht zu Problemen für andere Fahrer oder Fußgänger in der Nähe führen oder sie stören kann.
Manuelles Ein-/Ausschalten
des Fernlichts

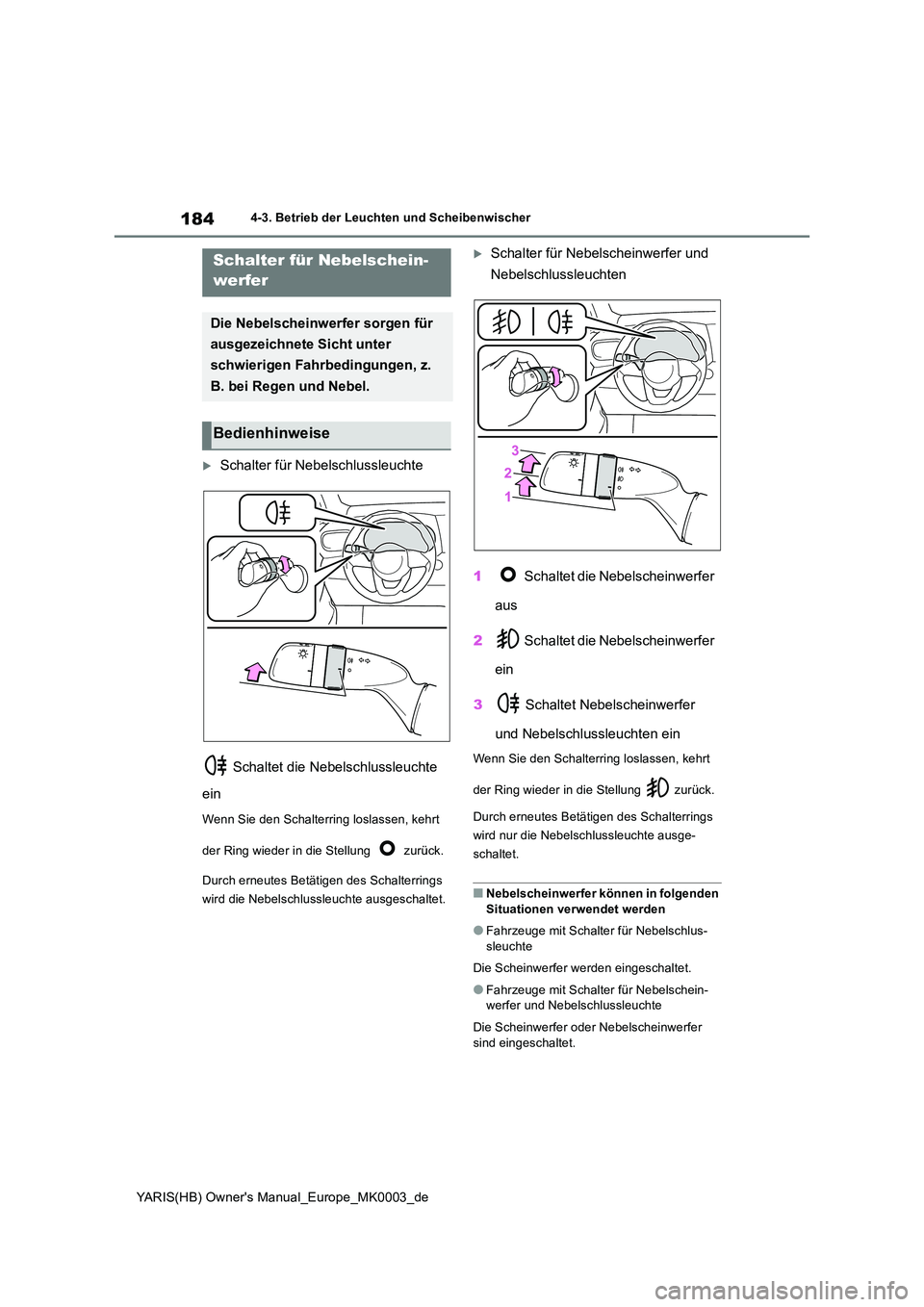

184
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-3. Betrieb der Leuchten und Scheibenwischer
Schalter für Nebelschlussleuchte
Schaltet die Nebelschlussleuchte
ein
Wenn Sie den Schalterring loslassen, kehrt
der Ring wieder in die Stellung zurück.
Durch erneutes Betätigen des Schalterrings
wird die Nebelschlussleuchte ausgeschaltet.
Schalter für Nebelscheinwerfer und
Nebelschlussleuchten
1 Schaltet die Nebelscheinwerfer
aus
2 Schaltet die Nebelscheinwerfer
ein
3 Schaltet Nebelscheinwerfer
und Nebelschlussleuchten ein
Wenn Sie den Schalterring loslassen, kehrt
der Ring wieder in die Stellung zurück.
Durch erneutes Betätigen des Schalterrings
wird nur die Nebelschlussleuchte ausge-
schaltet.
■Nebelscheinwerfer können in folgenden
Situationen verwendet werden
●Fahrzeuge mit Schalter für Nebelschlus-
sleuchte
Die Scheinwerfer werden eingeschaltet.
●Fahrzeuge mit Schalter für Nebelschein- werfer und Nebelschlussleuchte
Die Scheinwerfer oder Nebelscheinwerfer
sind eingeschaltet.
Schalter für Nebelschein-
werfer
Die Nebelscheinwerfer sorgen für
ausgezeichnete Sicht unter
schwierigen Fahrbedingungen, z.
B. bei Regen und Nebel.
Bedienhinweise
