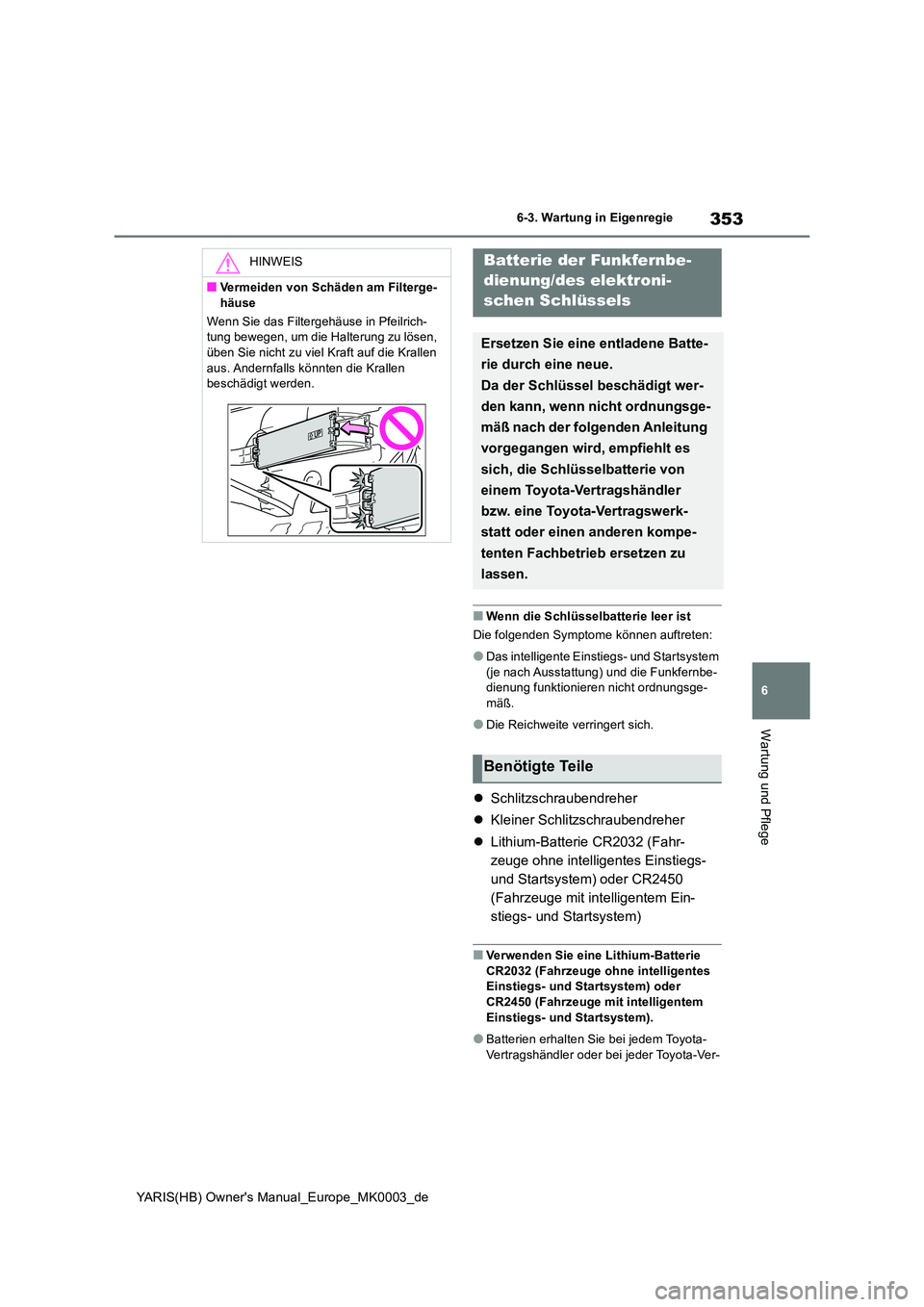

■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- und Startsystem
(je nach Ausstattung) und die Funkfernbe- dienung funktionieren nicht ordnungsge-mäß.
●Die Reichweite verringert sich.
z Schlitzschraubendreher
z Kleiner Schlitzschraubendreher
z Lithium-Batterie CR2032 (Fahr-
zeuge ohne intelligentes Einstiegs-
und Startsystem) oder CR2450
(Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem)
■Verwenden Sie eine Lithium-Batterie CR2032 (Fahrzeuge ohne intelligentes Einstiegs- und Startsystem) oder
CR2450 (Fahrzeuge mit intelligentem Einstiegs- und Startsystem).
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler oder bei jeder Toyota-Ver-
HINWEIS
■Vermeiden von Schäden am Filterge-
häuse
Wenn Sie das Filtergehäuse in Pfeilrich- tung bewegen, um die Halterung zu lösen, üben Sie nicht zu viel Kraft auf die Krallen
aus. Andernfalls könnten die Krallen beschädigt werden.
Batterie der Funkfernbe-
dienung/des elektroni-
schen Schlüssels
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Da der Schlüssel beschädigt wer-
den kann, wenn nicht ordnungsge-
mäß nach der folgenden Anleitung
vorgegangen wird, empfiehlt es
sich, die Schlüsselbatterie von
einem Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompe-
tenten Fachbetrieb ersetzen zu
lassen.
Benötigte Teile

354
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
tragswerkstatt, bei einem anderen kompe-
tenten Fachbetrieb, im lokalen
Elektrohandel oder in Fotogeschäften.
●Nur durch denselben oder einen ähnlichen
vom Hersteller empfohlenen Typ austau-
schen.
●Entsorgen Sie alte Batterien gemäß örtli-
chen Bestimmungen.

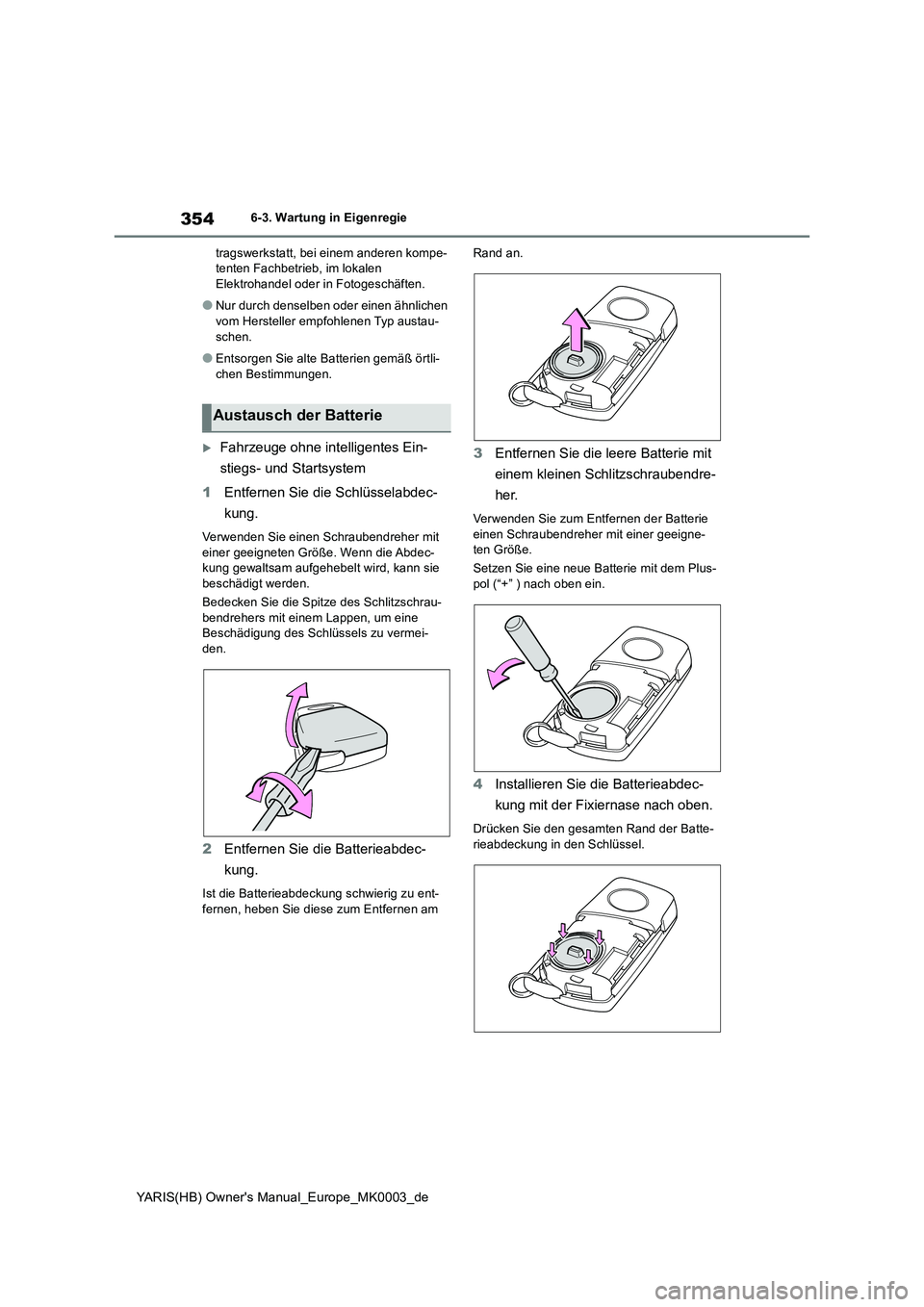

Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem
1Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher mit
einer geeigneten Größe. Wenn die Abdec-
kung gewaltsam aufgehebelt wird, kann sie
beschädigt werden.
Bedecken Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen, um eine
Beschädigung des Schlüssels zu vermei-
den.
2Entfernen Sie die Batterieabdec-
kung.
Ist die Batterieabdeckung schwierig zu ent-
fernen, heben Sie diese zum Entfernen am Rand an.
3Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Verwenden Sie zum Entfernen der Batterie
einen Schraubendreher mit einer geeigne-
ten Größe.
Setzen Sie eine neue Batterie mit dem Plus-
pol (“+” ) nach oben ein.
4Installieren Sie die Batterieabdec-
kung mit der Fixiernase nach oben.
Drücken Sie den gesamten Rand der Batte-
rieabdeckung in den Schlüssel.
Austausch der Batterie

355
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege
5Installieren Sie die Schlüsselabdec-
kung.
Richten Sie Schlüsselabdeckung und
Schlüssel aneinander aus und drücken Sie die Schlüsselabdeckung gerade in den Schlüssel.
Stellen Sie sicher, dass die Schlüsselabdec-
kung fest und ohne Lücken zwischen Abdeckung und Schlüssel installiert ist.

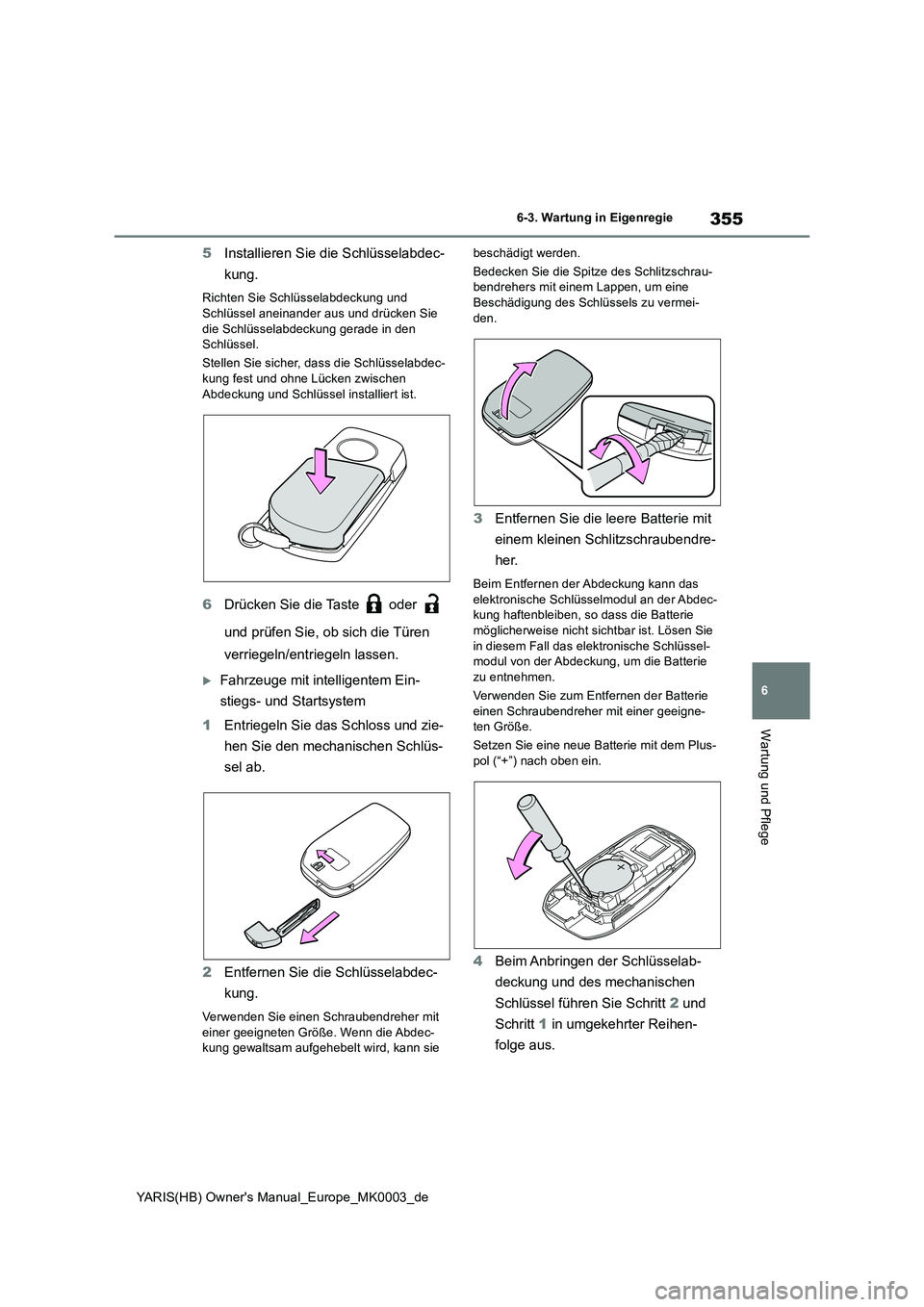

6 Drücken Sie die Taste oder
und prüfen Sie, ob sich die Türen
verriegeln/entriegeln lassen.
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem
1 Entriegeln Sie das Schloss und zie-
hen Sie den mechanischen Schlüs-
sel ab.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher mit einer geeigneten Größe. Wenn die Abdec-kung gewaltsam aufgehebelt wird, kann sie
beschädigt werden.
Bedecken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen, um eine Beschädigung des Schlüssels zu vermei-
den.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Beim Entfernen der Abdeckung kann das elektronische Schlüsselmodul an der Abdec-kung haftenbleiben, so dass die Batterie
möglicherweise nicht sichtbar ist. Lösen Sie in diesem Fall das elektronische Schlüssel-modul von der Abdeckung, um die Batterie
zu entnehmen.
Verwenden Sie zum Entfernen der Batterie einen Schraubendreher mit einer geeigne-ten Größe.
Setzen Sie eine neue Batterie mit dem Plus-
pol (“+”) nach oben ein.
4 Beim Anbringen der Schlüsselab-
deckung und des mechanischen
Schlüssel führen Sie Schritt 2 und
Schritt 1 in umgekehrter Reihen-
folge aus.

356
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
5Drücken Sie die Taste oder
und prüfen Sie, ob sich die Türen
verriegeln/entriegeln lassen.

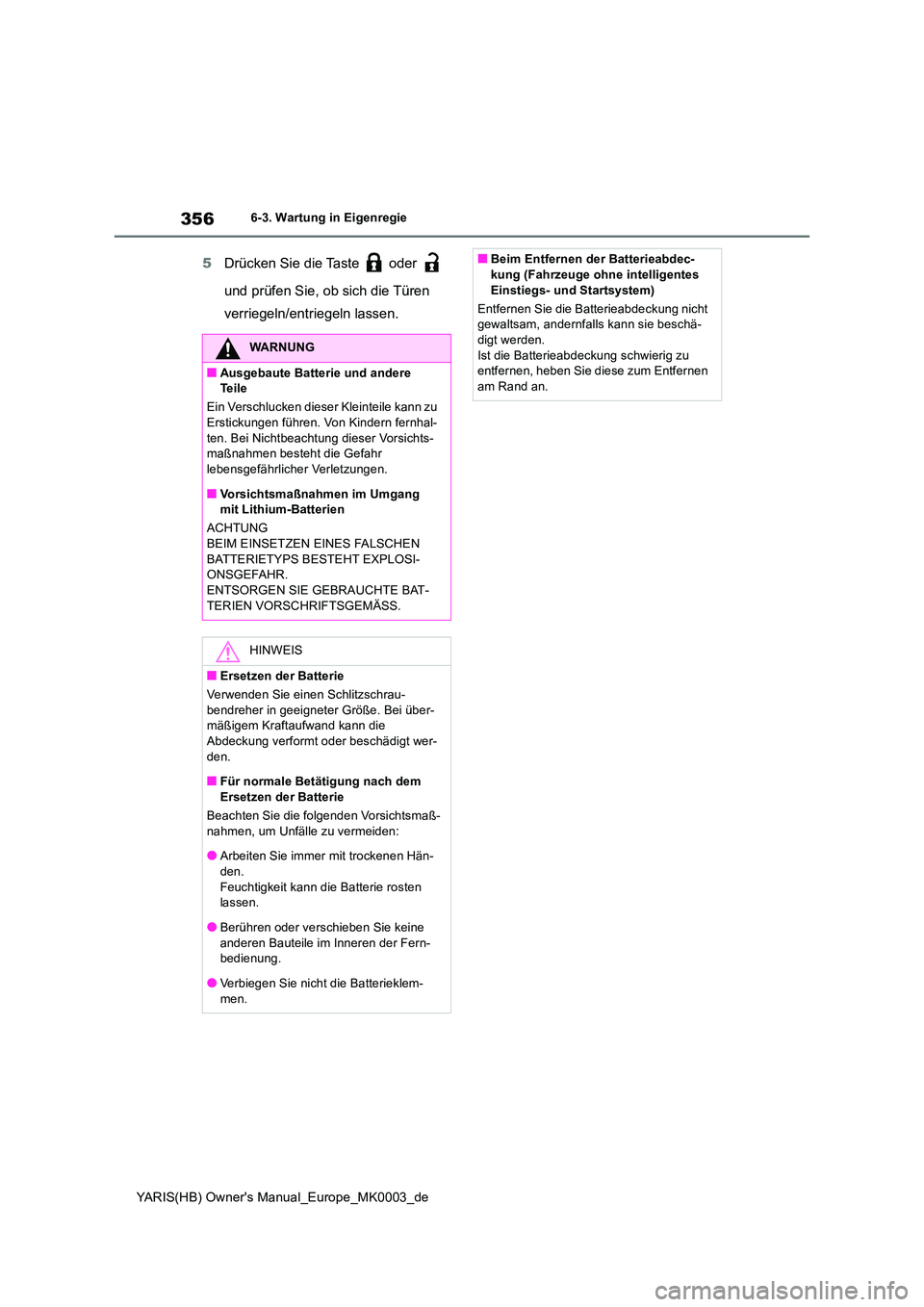

WARNUNG
■Ausgebaute Batterie und andere Te i l e
Ein Verschlucken dieser Kleinteile kann zu
Erstickungen führen. Von Kindern fernhal- ten. Bei Nichtbeachtung dieser Vorsichts-maßnahmen besteht die Gefahr
lebensgefährlicher Verletzungen.
■Vorsichtsmaßnahmen im Umgang mit Lithium-Batterien
ACHTUNG
BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT EXPLOSI-ONSGEFAHR.
ENTSORGEN SIE GEBRAUCHTE BAT- TERIEN VORSCHRIFTSGEMÄSS.
HINWEIS
■Ersetzen der Batterie
Verwenden Sie einen Schlitzschrau- bendreher in geeigneter Größe. Bei über-mäßigem Kraftaufwand kann die
Abdeckung verformt oder beschädigt wer- den.
■Für normale Betätigung nach dem
Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß- nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän-
den. Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fern-bedienung.
●Verbiegen Sie nicht die Batterieklem-men.
■Beim Entfernen der Batterieabdec-kung (Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem)
Entfernen Sie die Batterieabdeckung nicht gewaltsam, andernfalls kann sie beschä-digt werden.
Ist die Batterieabdeckung schwierig zu entfernen, heben Sie diese zum Entfernen am Rand an.

357
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege

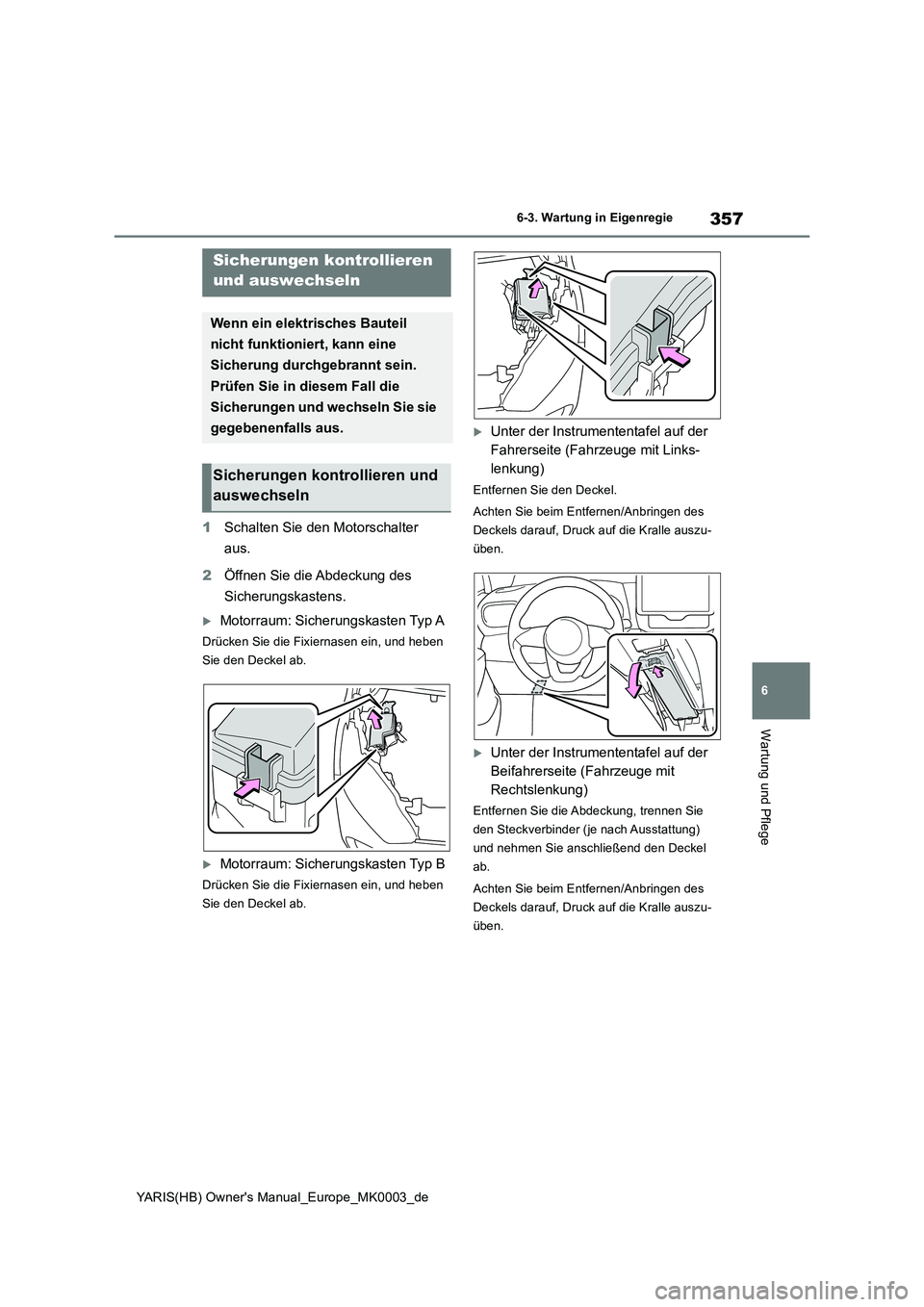

1Schalten Sie den Motorschalter
aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
Drücken Sie die Fixiernasen ein, und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernasen ein, und heben
Sie den Deckel ab.
Unter der Instrumententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie beim Entfernen/Anbringen des
Deckels darauf, Druck auf die Kralle auszu-
üben.
Unter der Instrumententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
Entfernen Sie die Abdeckung, trennen Sie
den Steckverbinder (je nach Ausstattung)
und nehmen Sie anschließend den Deckel
ab.
Achten Sie beim Entfernen/Anbringen des
Deckels darauf, Druck auf die Kralle auszu-
üben.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
gegebenenfalls aus.
Sicherungen kontrollieren und
auswechseln

358
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie

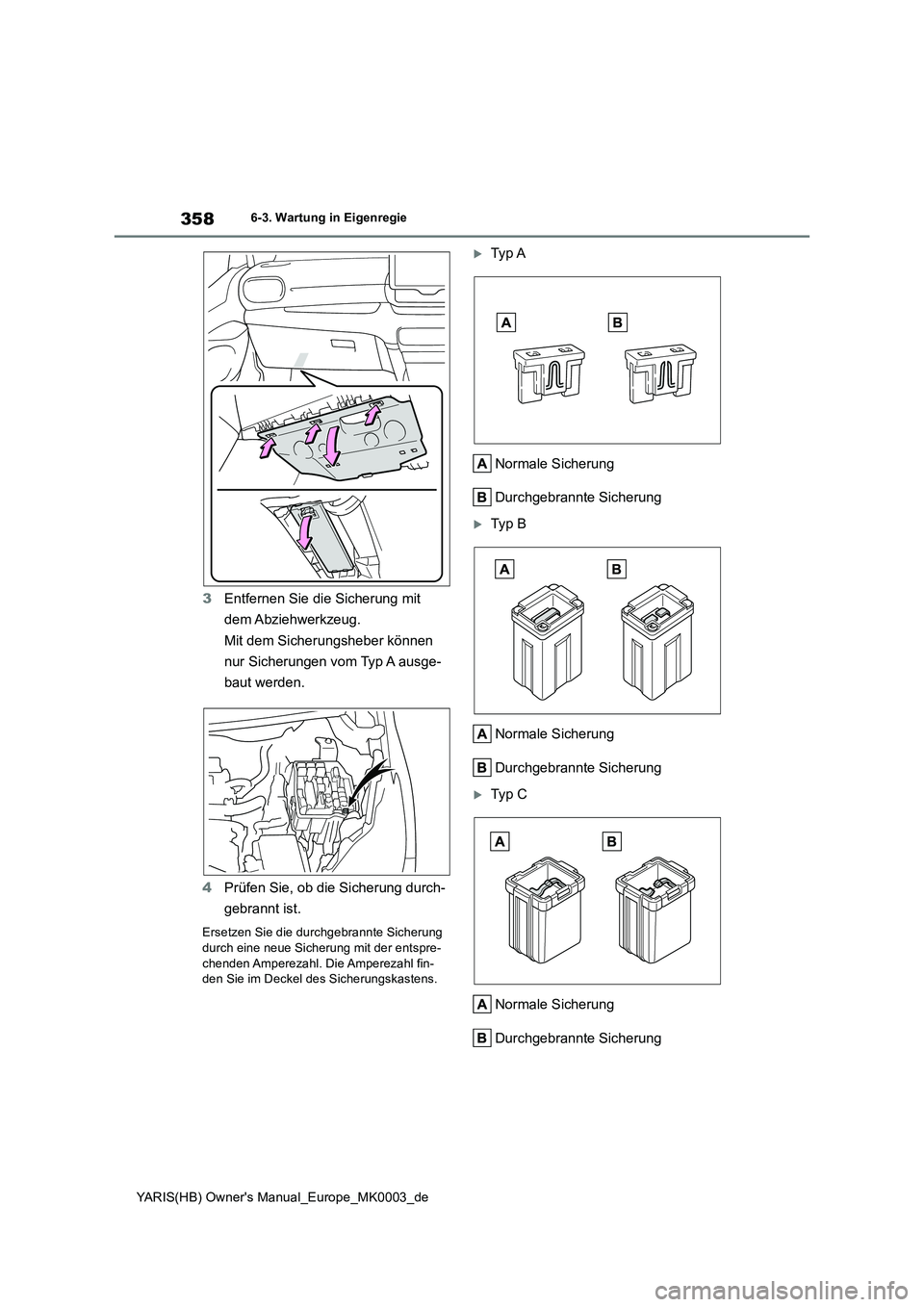

3Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können
nur Sicherungen vom Typ A ausge-
baut werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie die durchgebrannte Sicherung
durch eine neue Sicherung mit der entspre-
chenden Amperezahl. Die Amperezahl fin-
den Sie im Deckel des Sicherungskastens.
Typ A
Normale Sicherung
Durchgebrannte Sicherung
Typ B
Normale Sicherung
Durchgebrannte Sicherung
Typ C
Normale Sicherung
Durchgebrannte Sicherung

359
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege

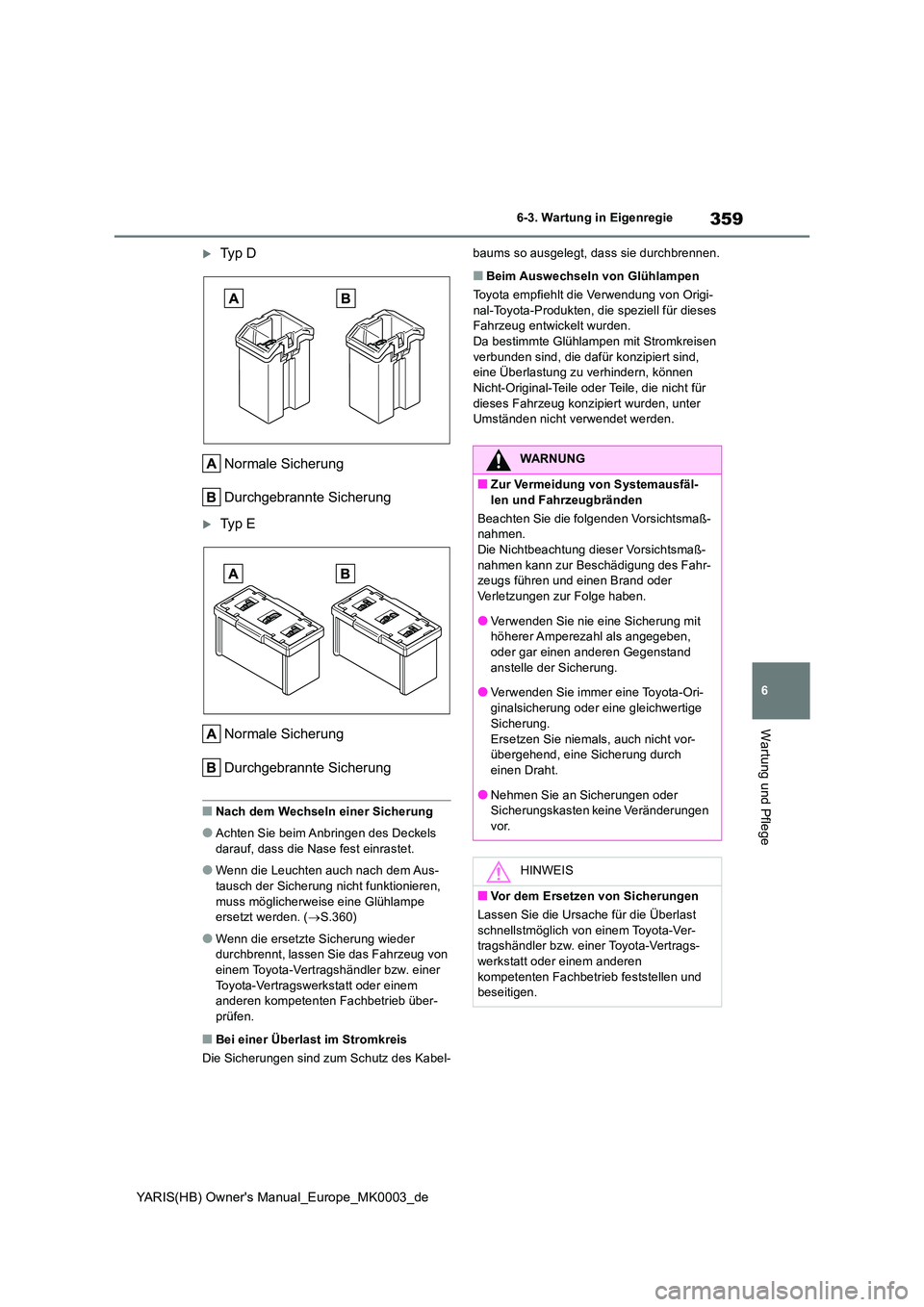

Ty p D
Normale Sicherung
Durchgebrannte Sicherung
Ty p E
Normale Sicherung
Durchgebrannte Sicherung
■Nach dem Wechseln einer Sicherung
●Achten Sie beim Anbringen des Deckels darauf, dass die Nase fest einrastet.
●Wenn die Leuchten auch nach dem Aus-tausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( →S.360)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
■Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabel-
baums so ausgelegt, dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Origi- nal-Toyota-Produkten, die speziell für dieses Fahrzeug entwickelt wurden.
Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können
Nicht-Original-Teile oder Teile, die nicht für dieses Fahrzeug konzip iert wurden, unter Umständen nicht verwendet werden.
WARNUNG
■Zur Vermeidung von Systemausfäl-len und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Die Nichtbeachtung dieser Vorsichtsmaß- nahmen kann zur Beschädigung des Fahr-zeugs führen und einen Brand oder
Verletzungen zur Folge haben.
●Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben,
oder gar einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Toyota-Ori-
ginalsicherung oder eine gleichwertige Sicherung.
Ersetzen Sie niemals, auch nicht vor- übergehend, eine Sicherung durch einen Draht.
●Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb feststellen und beseitigen.

360
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( →S.433)
Vo r n
Standlichter vorne (Ausführung mit
Glühlampe)
Vordere Fahrtrichtungsanzeiger
(Ausführung mit Glühlampe)
HINWEIS
■Beim Anbringen der Abdeckung des
Sicherungskastens (Motorraum: Sicherungskasten des Typs A und des Typs B)
Drücken Sie beim Anbringen der Abdec-
kung des Sicherungskastens auf die Abdeckung, nachdem Sie die Positionen aller Krallen ausgerichtet haben. Andern-
falls könnten die Krallen beschädigt wer- den.
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. In Abhängig-
keit von der jeweiligen Glühlampe
kann der Austauschvorgang
unterschiedlich schwierig sein. Da
die Gefahr einer Beschädigung
der Komponenten besteht, emp-
fehlen wir, den Austausch von
einem Toyota-Vertragshändler
oder einer Toyota-Vertragswerk-
statt oder einem anderen kompe-
tenten Fachbetrieb durchführen zu
lassen.
Vorbereitungen zum Auswech-
seln von Glühlampen
Lage der Glühlampen
