2021 TOYOTA YARIS Betriebsanleitungen (in German)

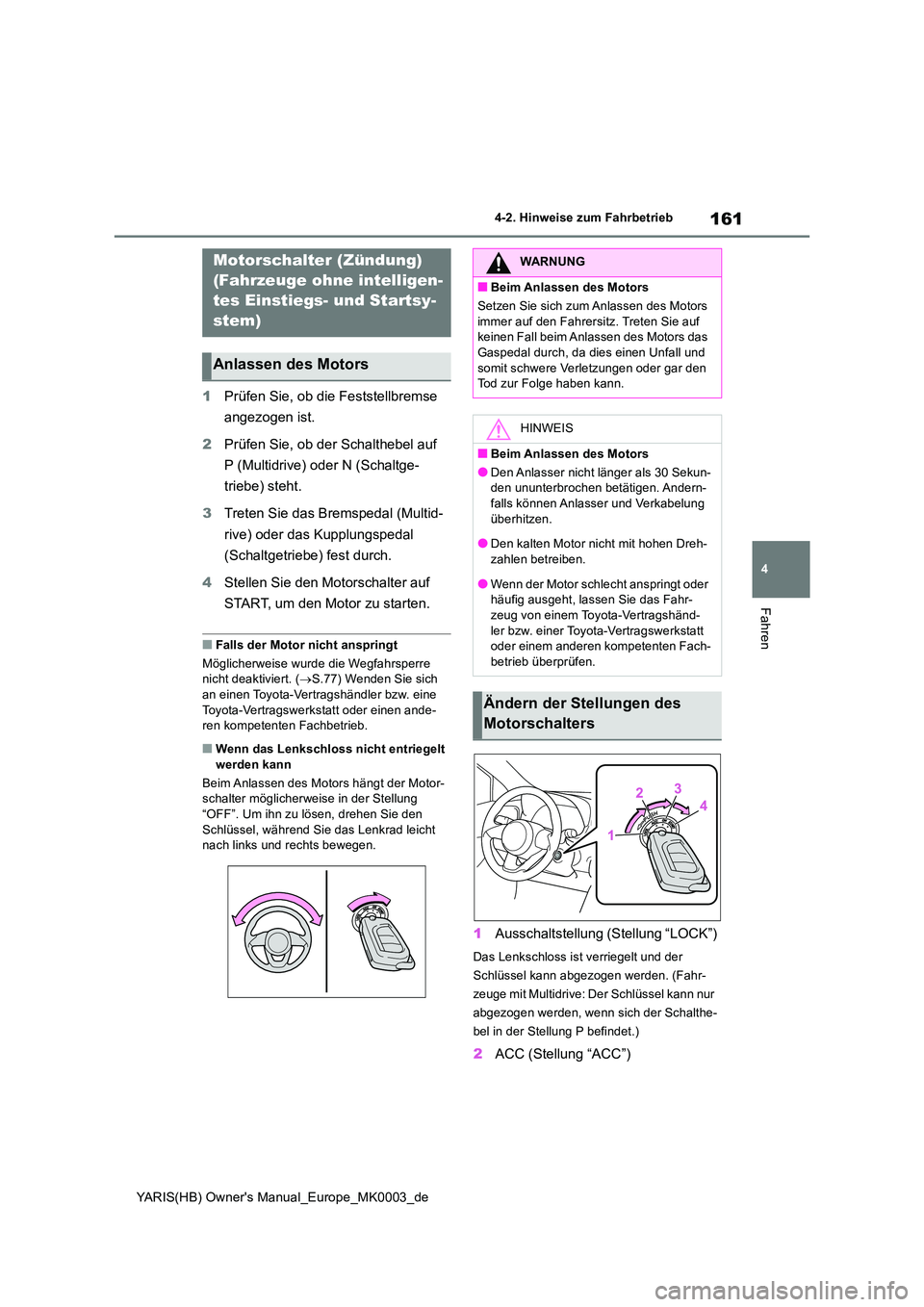

161
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Fahren
4-2.Hin weis e zum Fahrbetrieb
1Prüfen Sie, ob die Feststellbremse
angezogen ist.
2 Prüfen Sie, ob der Schalthebel auf
P (Multidrive) oder N (Schaltge-
triebe) steht.
3 Treten Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) fest durch.
4 Stellen Sie den Motorschalter auf
START, um den Motor zu starten.
■Falls der Motor nicht anspringt
Möglicherweise wurde die Wegfahrsperre nicht deaktiviert. ( →S.77) Wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-ren kompetenten Fachbetrieb.
■Wenn das Lenkschloss nicht entriegelt
werden kann
Beim Anlassen des Motors hängt der Motor- schalter möglicherweise in der Stellung “OFF”. Um ihn zu lösen, drehen Sie den
Schlüssel, während Sie das Lenkrad leicht nach links und rechts bewegen.
1 Ausschaltstellung (Stellung “LOCK”)
Das Lenkschloss ist verriegelt und der
Schlüssel kann abgezogen werden. (Fahr-
zeuge mit Multidrive: Der Schlüssel kann nur
abgezogen werden, wenn sich der Schalthe-
bel in der Stellung P befindet.)
2 ACC (Stellung “ACC”)
Motorschalter (Zündung)
(Fahrzeuge ohne intelligen-
tes Einstiegs- und Startsy-
stem)
Anlassen des Motors
WARNUNG
■Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors
immer auf den Fahrersitz. Treten Sie auf keinen Fall beim Anlassen des Motors das Gaspedal durch, da dies einen Unfall und
somit schwere Verletzungen oder gar den Tod zur Folge haben kann.
HINWEIS
■Beim Anlassen des Motors
●Den Anlasser nicht länger als 30 Sekun-den ununterbrochen betätigen. Andern-falls können Anlasser und Verkabelung
überhitzen.
●Den kalten Motor nicht mit hohen Dreh- zahlen betreiben.
●Wenn der Motor schlecht anspringt oder häufig ausgeht, lassen Sie das Fahr-zeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fach-betrieb überprüfen.
Ändern der Stellungen des
Motorschalters

162
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Bestimmte Teile der elektrischen Anlage, z.
B. das Audiosystem, sind betriebsbereit.
3 ON (Stellung “ON”)
Alle Teile der elektrischen Anlage sind
betriebsbereit.
4 START (Stellung “START”)
Zum Anlassen des Motors.
■Drehen des Schlüssels von ACC in die Ausschaltstellung
1 Stellen Sie den Schalthebel auf P (Multid-
rive) oder N (Schaltgetriebe).
2 Drücken Sie den Schlüssel ein und dre- hen Sie ihn in die Ausschaltstellung.
■Schlüssel-Warnfunktion
Ein Summer ertönt, wenn die Fahrertür geöff- net wird, während der Motorschalter auf “OFF” oder “ACC” steht, um auf das Abzie-
hen des Schlüssels aufmerksam zu machen.
WARNUNG
■Vorsicht während der Fahrt
Schalten Sie den Motorschalter nicht wäh- rend der Fahrt aus. Soll der Motor auf-
grund einer Notlage im Fahrbetrieb abgeschaltet werden, bringen Sie den Motorschalter hierfür in Position “ACC”.
Wenn der Motor während der Fahrt abge- stellt wird, kann es zu einem Unfall kom-men. ( →S.370)
HINWEIS
■Um ein Entladen der Batterie zu ver-
meiden
Lassen Sie bei abgestelltem Motor den Motorschalter nicht längere Zeit in der Stellung “ACC” oder “ON” stehen.

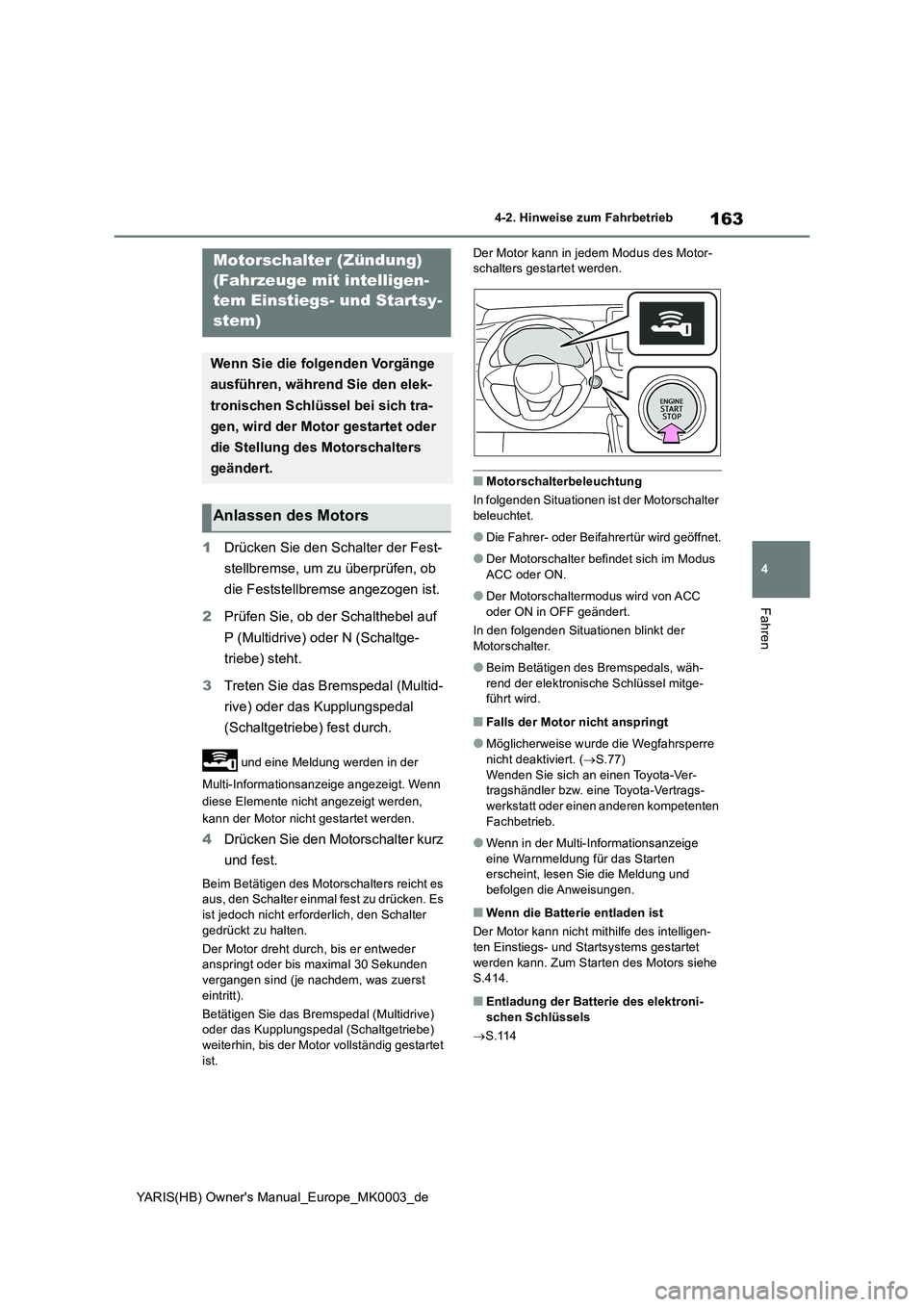

163
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Fahren
1Drücken Sie den Schalter der Fest-
stellbremse, um zu überprüfen, ob
die Feststellbremse angezogen ist.
2Prüfen Sie, ob der Schalthebel auf
P (Multidrive) oder N (Schaltge-
triebe) steht.
3Treten Sie das Bremspedal (Multid-
rive) oder das Kupplungspedal
(Schaltgetriebe) fest durch.
und eine Meldung werden in der
Multi-Informationsanzeige angezeigt. Wenn
diese Elemente nicht angezeigt werden,
kann der Motor nicht gestartet werden.
4Drücken Sie den Motorschalter kurz
und fest.
Beim Betätigen des Motorschalters reicht es
aus, den Schalter einmal fest zu drücken. Es
ist jedoch nicht erforderlich, den Schalter
gedrückt zu halten.
Der Motor dreht durch, bis er entweder
anspringt oder bis maximal 30 Sekunden
vergangen sind (je nachdem, was zuerst
eintritt).
Betätigen Sie das Bremspedal (Multidrive)
oder das Kupplungspedal (Schaltgetriebe)
weiterhin, bis der Motor vollständig gestartet
ist.Der Motor kann in jedem Modus des Motor-
schalters gestartet werden.
■Motorschalterbeleuchtung
In folgenden Situationen ist der Motorschalter
beleuchtet.
●Die Fahrer- oder Beifahrertür wird geöffnet.
●Der Motorschalter befindet sich im Modus
ACC oder ON.
●Der Motorschaltermodus wird von ACC
oder ON in OFF geändert.
In den folgenden Situationen blinkt der
Motorschalter.
●Beim Betätigen des Bremspedals, wäh-
rend der elektronische Schlüssel mitge-
führt wird.
■Falls der Motor nicht anspringt
●Möglicherweise wurde die Wegfahrsperre
nicht deaktiviert. (→S.77)
Wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten
Fachbetrieb.
●Wenn in der Multi-Informationsanzeige
eine Warnmeldung für das Starten
erscheint, lesen Sie die Meldung und
befolgen die Anweisungen.
■Wenn die Batterie entladen ist
Der Motor kann nicht mithilfe des intelligen-
ten Einstiegs- und Startsystems gestartet
werden kann. Zum Starten des Motors siehe
S.414.
■Entladung der Batterie des elektroni-
schen Schlüssels
→S.114
Motorschalter (Zündung)
(Fahrzeuge mit intelligen-
tem Einstiegs- und Startsy-
stem)
Wenn Sie die folgenden Vorgänge
ausführen, während Sie den elek-
tronischen Schlüssel bei sich tra-
gen, wird der Motor gestartet oder
die Stellung des Motorschalters
geändert.
Anlassen des Motors

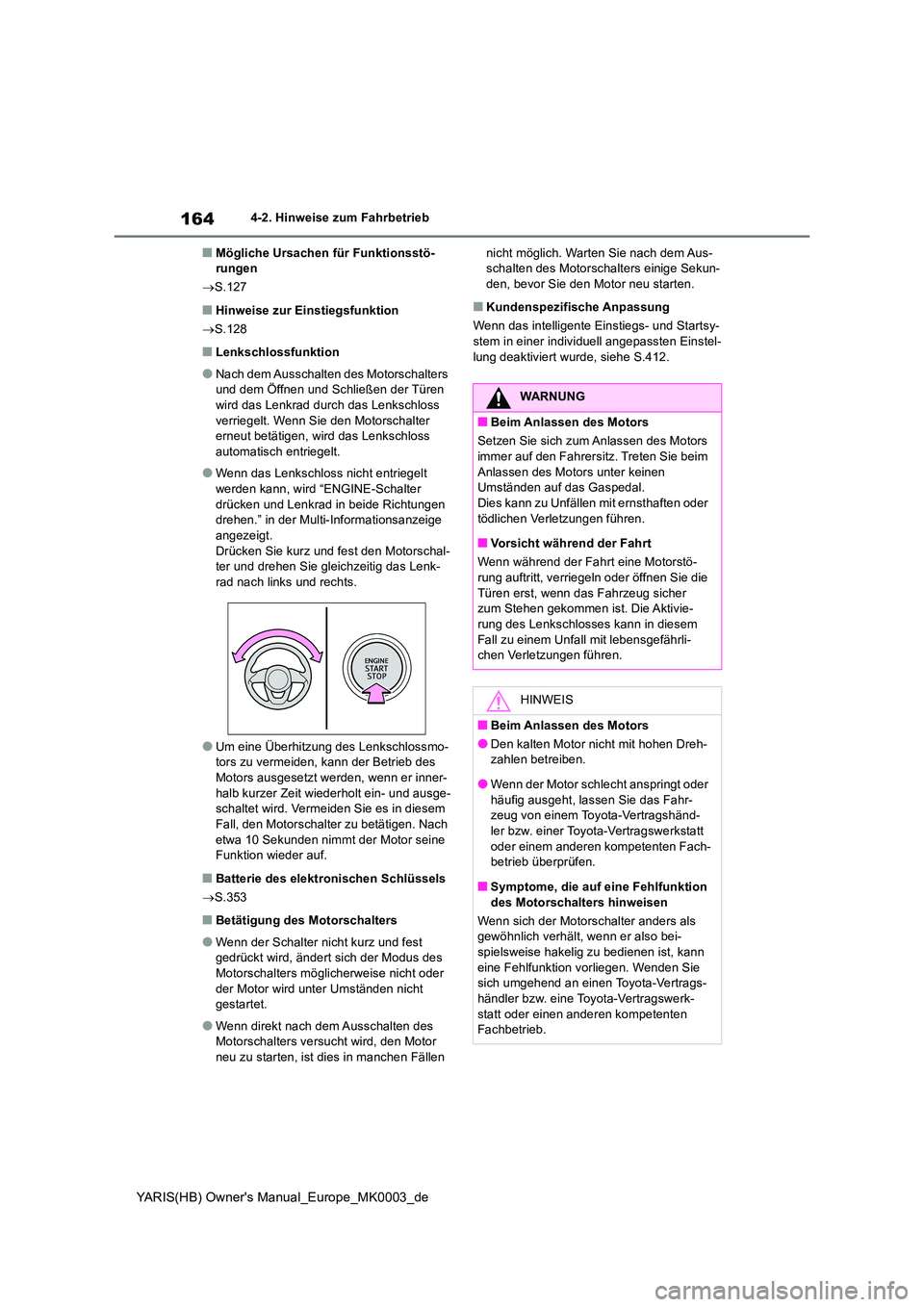

164
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
■Mögliche Ursachen für Funktionsstö- rungen
→ S.127
■Hinweise zur Einstiegsfunktion
→ S.128
■Lenkschlossfunktion
●Nach dem Ausschalten des Motorschalters und dem Öffnen und Schließen der Türen wird das Lenkrad durch das Lenkschloss
verriegelt. Wenn Sie den Motorschalter erneut betätigen, wird das Lenkschloss automatisch entriegelt.
●Wenn das Lenkschloss nicht entriegelt werden kann, wird “ENGINE-Schalter
drücken und Lenkrad in beide Richtungen drehen.” in der Multi-Informationsanzeige angezeigt.
Drücken Sie kurz und fest den Motorschal- ter und drehen Sie gleichzeitig das Lenk-rad nach links und rechts.
●Um eine Überhitzung des Lenkschlossmo-tors zu vermeiden, kann der Betrieb des
Motors ausgesetzt werden, wenn er inner- halb kurzer Zeit wiederholt ein- und ausge-schaltet wird. Vermeiden Sie es in diesem
Fall, den Motorschalter zu betätigen. Nach etwa 10 Sekunden nimmt der Motor seine Funktion wieder auf.
■Batterie des elektronischen Schlüssels
→ S.353
■Betätigung des Motorschalters
●Wenn der Schalter nicht kurz und fest gedrückt wird, ändert sich der Modus des
Motorschalters möglicherweise nicht oder der Motor wird unter Umständen nicht gestartet.
●Wenn direkt nach dem Ausschalten des Motorschalters versucht wird, den Motor
neu zu starten, ist dies in manchen Fällen
nicht möglich. Warten Sie nach dem Aus- schalten des Motorschalters einige Sekun-den, bevor Sie den Motor neu starten.
■Kundenspezifische Anpassung
Wenn das intelligente Einstiegs- und Startsy-
stem in einer individuell angepassten Einstel- lung deaktiviert wurde, siehe S.412.
WARNUNG
■Beim Anlassen des Motors
Setzen Sie sich zum Anlassen des Motors
immer auf den Fahrersitz. Treten Sie beim Anlassen des Motors unter keinen Umständen auf das Gaspedal.
Dies kann zu Unfällen mit ernsthaften oder tödlichen Verletzungen führen.
■Vorsicht während der Fahrt
Wenn während der Fahrt eine Motorstö-
rung auftritt, verriegeln oder öffnen Sie die Türen erst, wenn das Fahrzeug sicher zum Stehen gekommen ist. Die Aktivie-
rung des Lenkschlosses kann in diesem Fall zu einem Unfall mit lebensgefährli-chen Verletzungen führen.
HINWEIS
■Beim Anlassen des Motors
●Den kalten Motor nicht mit hohen Dreh-zahlen betreiben.
●Wenn der Motor schlecht anspringt oder häufig ausgeht, lassen Sie das Fahr-zeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fach-betrieb überprüfen.
■Symptome, die auf eine Fehlfunktion des Motorschalters hinweisen
Wenn sich der Motorschalter anders als gewöhnlich verhält, wenn er also bei-
spielsweise hakelig zu bedienen ist, kann eine Fehlfunktion vorliegen. Wenden Sie sich umgehend an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerk- statt oder einen anderen kompetenten Fachbetrieb.

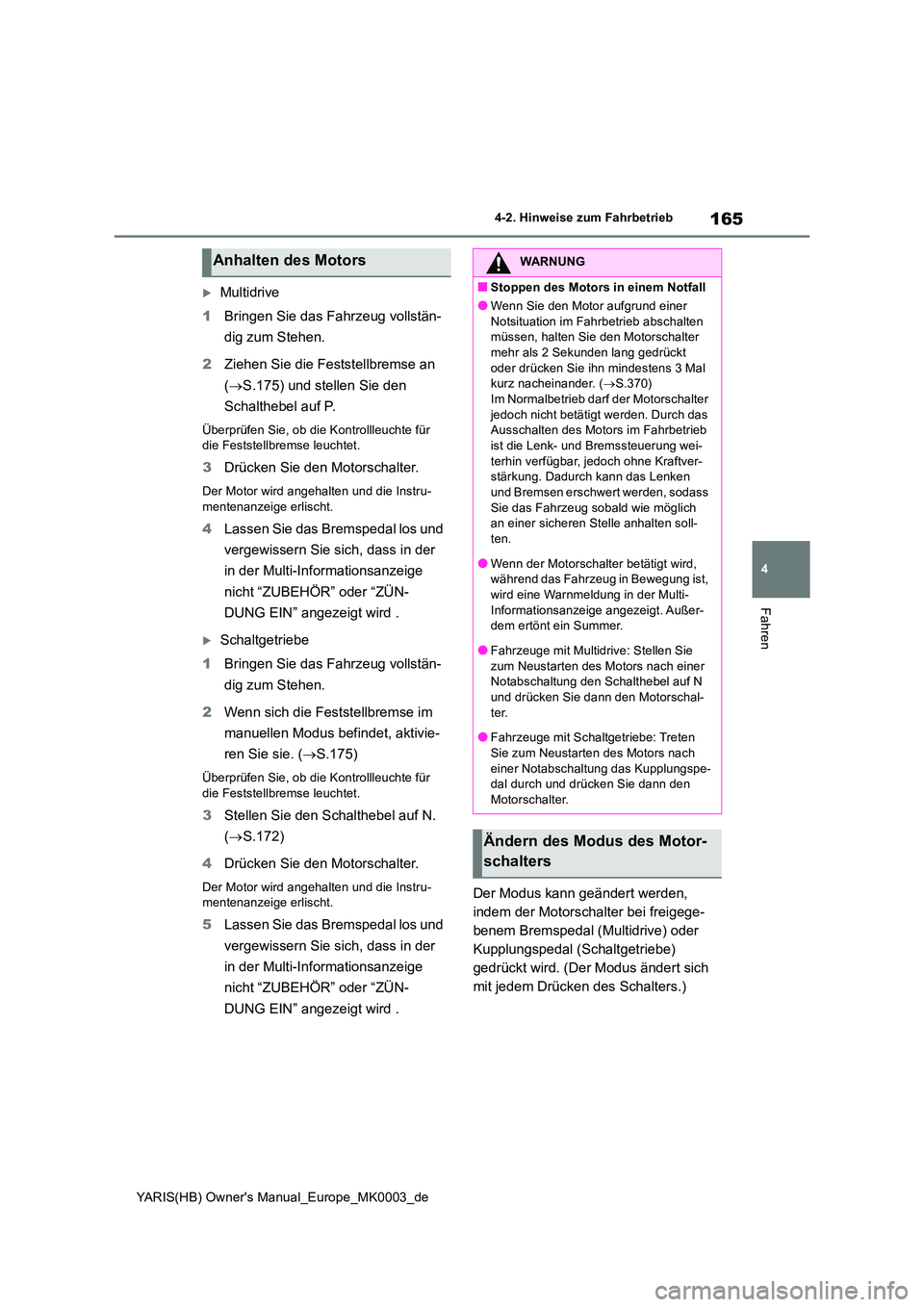

165
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Fahren
Multidrive
1 Bringen Sie das Fahrzeug vollstän-
dig zum Stehen.
2 Ziehen Sie die Feststellbremse an
( →S.175) und stellen Sie den
Schalthebel auf P.
Überprüfen Sie, ob die Kontrollleuchte für die Feststellbremse leuchtet.
3 Drücken Sie den Motorschalter.
Der Motor wird angehalten und die Instru- mentenanzeige erlischt.
4 Lassen Sie das Bremspedal los und
vergewissern Sie sich, dass in der
in der Multi-Informationsanzeige
nicht “ZUBEHÖR” oder “ZÜN-
DUNG EIN” angezeigt wird .
Schaltgetriebe
1 Bringen Sie das Fahrzeug vollstän-
dig zum Stehen.
2 Wenn sich die Feststellbremse im
manuellen Modus befindet, aktivie-
ren Sie sie. ( →S.175)
Überprüfen Sie, ob die Kontrollleuchte für
die Feststellbremse leuchtet.
3 Stellen Sie den Schalthebel auf N.
( →S.172)
4 Drücken Sie den Motorschalter.
Der Motor wird angehalten und die Instru- mentenanzeige erlischt.
5 Lassen Sie das Bremspedal los und
vergewissern Sie sich, dass in der
in der Multi-Informationsanzeige
nicht “ZUBEHÖR” oder “ZÜN-
DUNG EIN” angezeigt wird .
Der Modus kann geändert werden,
indem der Motorschalter bei freigege-
benem Bremspedal (Multidrive) oder
Kupplungspedal (Schaltgetriebe)
gedrückt wird. (Der Modus ändert sich
mit jedem Drücken des Schalters.)
Anhalten des MotorsWARNUNG
■Stoppen des Motors in einem Notfall
●Wenn Sie den Motor aufgrund einer
Notsituation im Fahrbetrieb abschalten müssen, halten Sie den Motorschalter mehr als 2 Sekunden lang gedrückt
oder drücken Sie ihn mindestens 3 Mal kurz nacheinander. ( →S.370) Im Normalbetrieb darf der Motorschalter
jedoch nicht betätigt werden. Durch das Ausschalten des Motors im Fahrbetrieb ist die Lenk- und Bremssteuerung wei-
terhin verfügbar, jedoch ohne Kraftver- stärkung. Dadurch kann das Lenken und Bremsen erschwert werden, sodass
Sie das Fahrzeug sobald wie möglich an einer sicheren Stelle anhalten soll-ten.
●Wenn der Motorschalter betätigt wird, während das Fahrzeug in Bewegung ist, wird eine Warnmeldung in der Multi-
Informationsanzeige angezeigt. Außer- dem ertönt ein Summer.
●Fahrzeuge mit Multidrive: Stellen Sie
zum Neustarten des Motors nach einer Notabschaltung den Schalthebel auf N und drücken Sie dann den Motorschal-
ter.
●Fahrzeuge mit Schaltgetriebe: Treten
Sie zum Neustarten des Motors nach einer Notabschaltung das Kupplungspe-dal durch und drücken Sie dann den
Motorschalter.
Ändern des Modus des Motor-
schalters

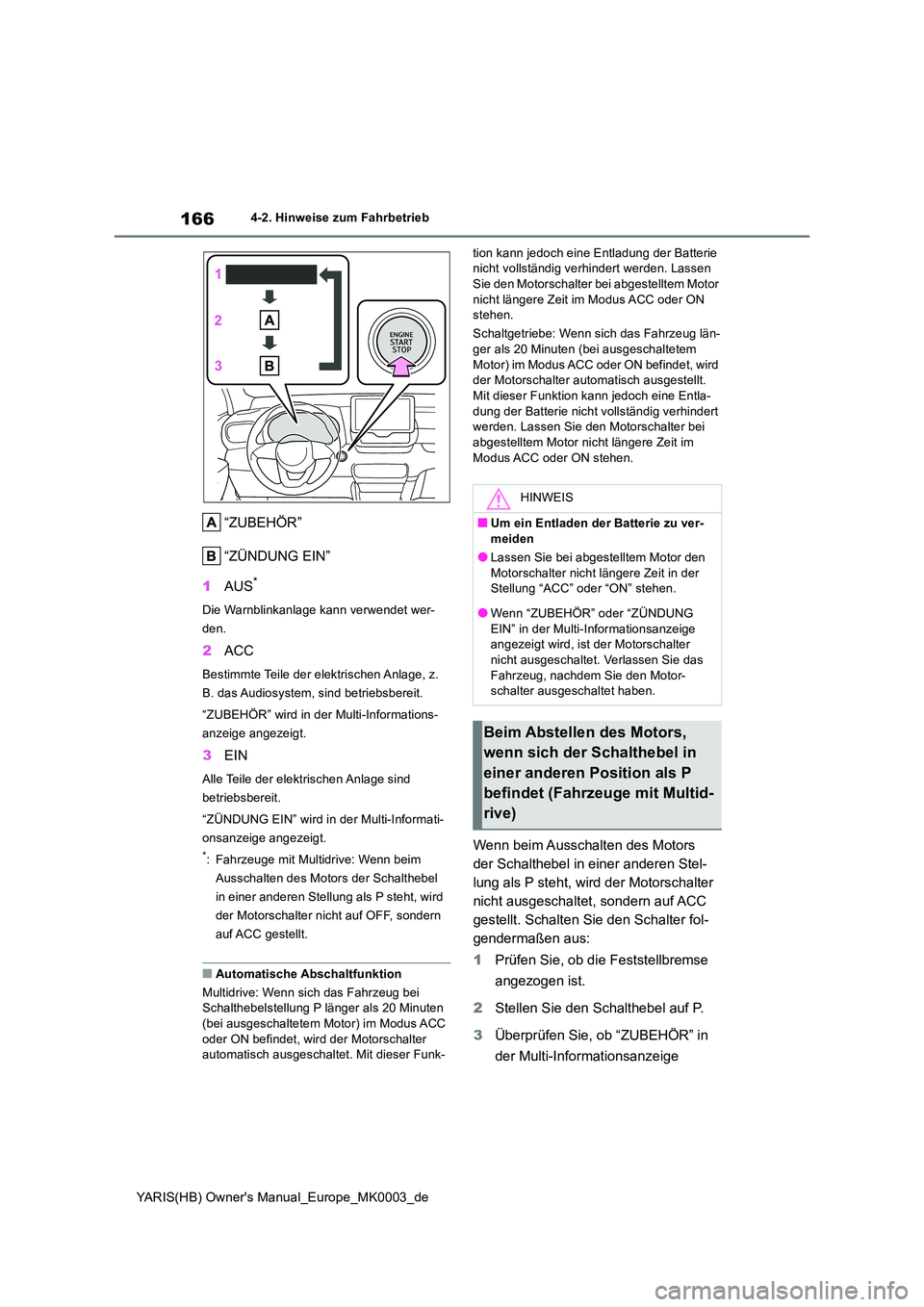

166
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
“ZUBEHÖR”
“ZÜNDUNG EIN”
1 AUS*
Die Warnblinkanlage kann verwendet wer-
den.
2 ACC
Bestimmte Teile der elektrischen Anlage, z.
B. das Audiosystem, sind betriebsbereit.
“ZUBEHÖR” wird in der Multi-Informations-
anzeige angezeigt.
3 EIN
Alle Teile der elektrischen Anlage sind
betriebsbereit.
“ZÜNDUNG EIN” wird in der Multi-Informati-
onsanzeige angezeigt.
*: Fahrzeuge mit Multidrive: Wenn beim
Ausschalten des Motors der Schalthebel
in einer anderen Stellung als P steht, wird
der Motorschalter nicht auf OFF, sondern
auf ACC gestellt.
■Automatische Abschaltfunktion
Multidrive: Wenn sich das Fahrzeug bei Schalthebelstellung P länger als 20 Minuten
(bei ausgeschaltetem Motor) im Modus ACC oder ON befindet, wird der Motorschalter automatisch ausgeschaltet. Mit dieser Funk-
tion kann jedoch eine Entladung der Batterie nicht vollständig verhindert werden. Lassen Sie den Motorschalter bei abgestelltem Motor
nicht längere Zeit im Modus ACC oder ON stehen.
Schaltgetriebe: Wenn sich das Fahrzeug län- ger als 20 Minuten (bei ausgeschaltetem
Motor) im Modus ACC oder ON befindet, wird der Motorschalter automatisch ausgestellt. Mit dieser Funktion kann jedoch eine Entla-
dung der Batterie nicht vollständig verhindert werden. Lassen Sie den Motorschalter bei abgestelltem Motor nicht längere Zeit im
Modus ACC oder ON stehen.
Wenn beim Ausschalten des Motors
der Schalthebel in einer anderen Stel-
lung als P steht, wird der Motorschalter
nicht ausgeschaltet, sondern auf ACC
gestellt. Schalten Sie den Schalter fol-
gendermaßen aus:
1 Prüfen Sie, ob die Feststellbremse
angezogen ist.
2 Stellen Sie den Schalthebel auf P.
3 Überprüfen Sie, ob “ZUBEHÖR” in
der Multi-Informationsanzeige
HINWEIS
■Um ein Entladen der Batterie zu ver- meiden
●Lassen Sie bei abgestelltem Motor den
Motorschalter nicht längere Zeit in der Stellung “ACC” oder “ON” stehen.
●Wenn “ZUBEHÖR” oder “ZÜNDUNG
EIN” in der Multi-Informationsanzeige angezeigt wird, ist der Motorschalter nicht ausgeschaltet. Verlassen Sie das
Fahrzeug, nachdem Sie den Motor- schalter ausgeschaltet haben.
Beim Abstellen des Motors,
wenn sich der Schalthebel in
einer anderen Position als P
befindet (Fahrzeuge mit Multid-
rive)

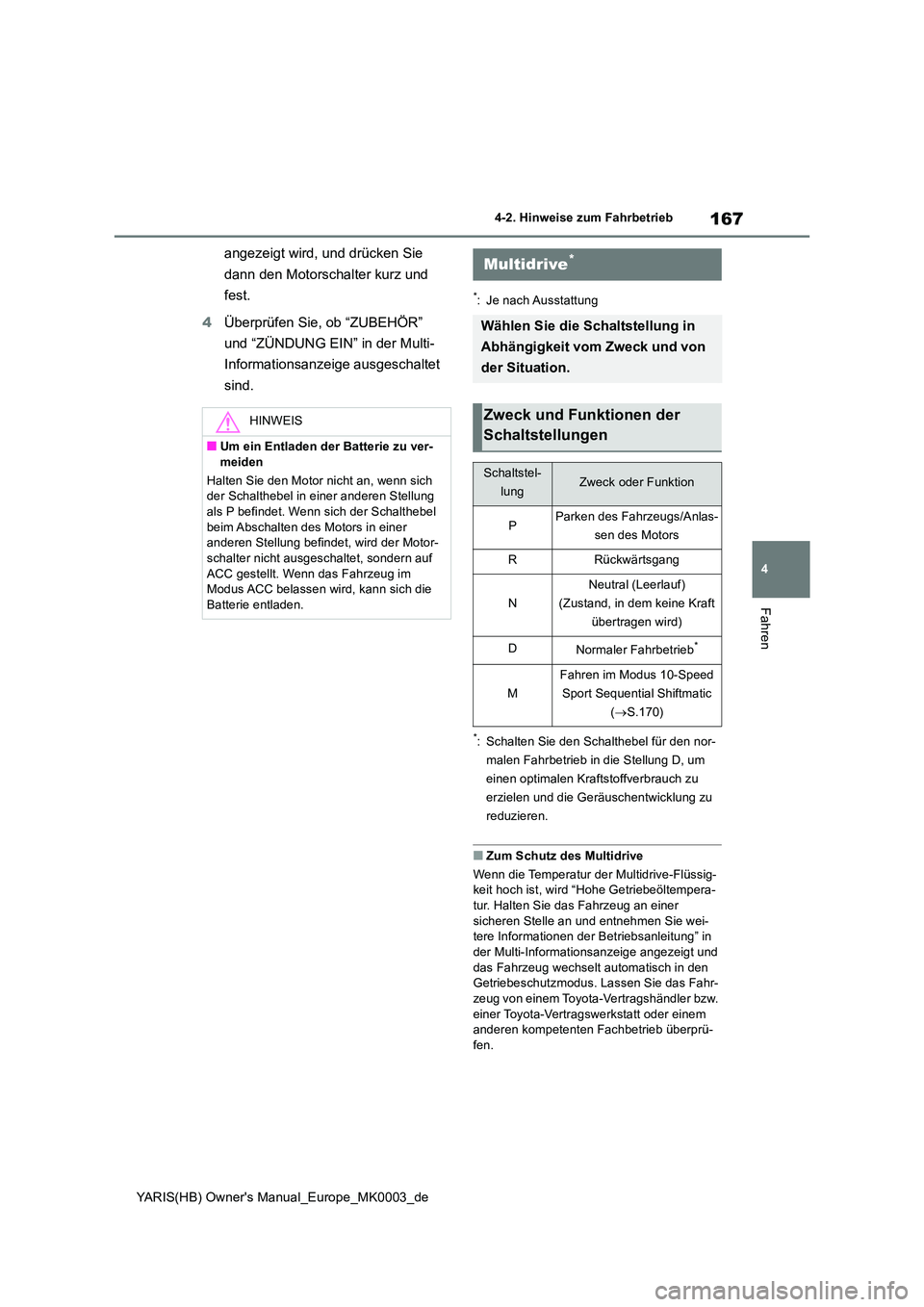

167
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
Fahren
angezeigt wird, und drücken Sie
dann den Motorschalter kurz und
fest.
4 Überprüfen Sie, ob “ZUBEHÖR”
und “ZÜNDUNG EIN” in der Multi-
Informationsanzeige ausgeschaltet
sind.
*: Je nach Ausstattung
*: Schalten Sie den Schalthebel für den nor-
malen Fahrbetrieb in die Stellung D, um
einen optimalen Kraftstoffverbrauch zu
erzielen und die Geräuschentwicklung zu
reduzieren.
■Zum Schutz des Multidrive
Wenn die Temperatur der Multidrive-Flüssig- keit hoch ist, wird “Hohe Getriebeöltempera-tur. Halten Sie das Fahrzeug an einer
sicheren Stelle an und entnehmen Sie wei- tere Informationen der Betriebsanleitung” in der Multi-Informationsanzeige angezeigt und
das Fahrzeug wechselt automatisch in den Getriebeschutzmodus. Lassen Sie das Fahr-zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprü-fen.
HINWEIS
■Um ein Entladen der Batterie zu ver-meiden
Halten Sie den Motor nicht an, wenn sich der Schalthebel in einer anderen Stellung
als P befindet. Wenn sich der Schalthebel beim Abschalten des Motors in einer anderen Stellung befindet, wird der Motor-
schalter nicht ausgeschaltet, sondern auf ACC gestellt. Wenn das Fahrzeug im Modus ACC belassen wird, kann sich die
Batterie entladen.
Multidrive*
Wählen Sie die Schaltstellung in
Abhängigkeit vom Zweck und von
der Situation.
Zweck und Funktionen der
Schaltstellungen
Schaltstel-
lungZweck oder Funktion
PParken des Fahrzeugs/Anlas-
sen des Motors
RRückwärtsgang
N
Neutral (Leerlauf)
(Zustand, in dem keine Kraft
übertragen wird)
DNormaler Fahrbetrieb*
M
Fahren im Modus 10-Speed
Sport Sequential Shiftmatic
( →S.170)

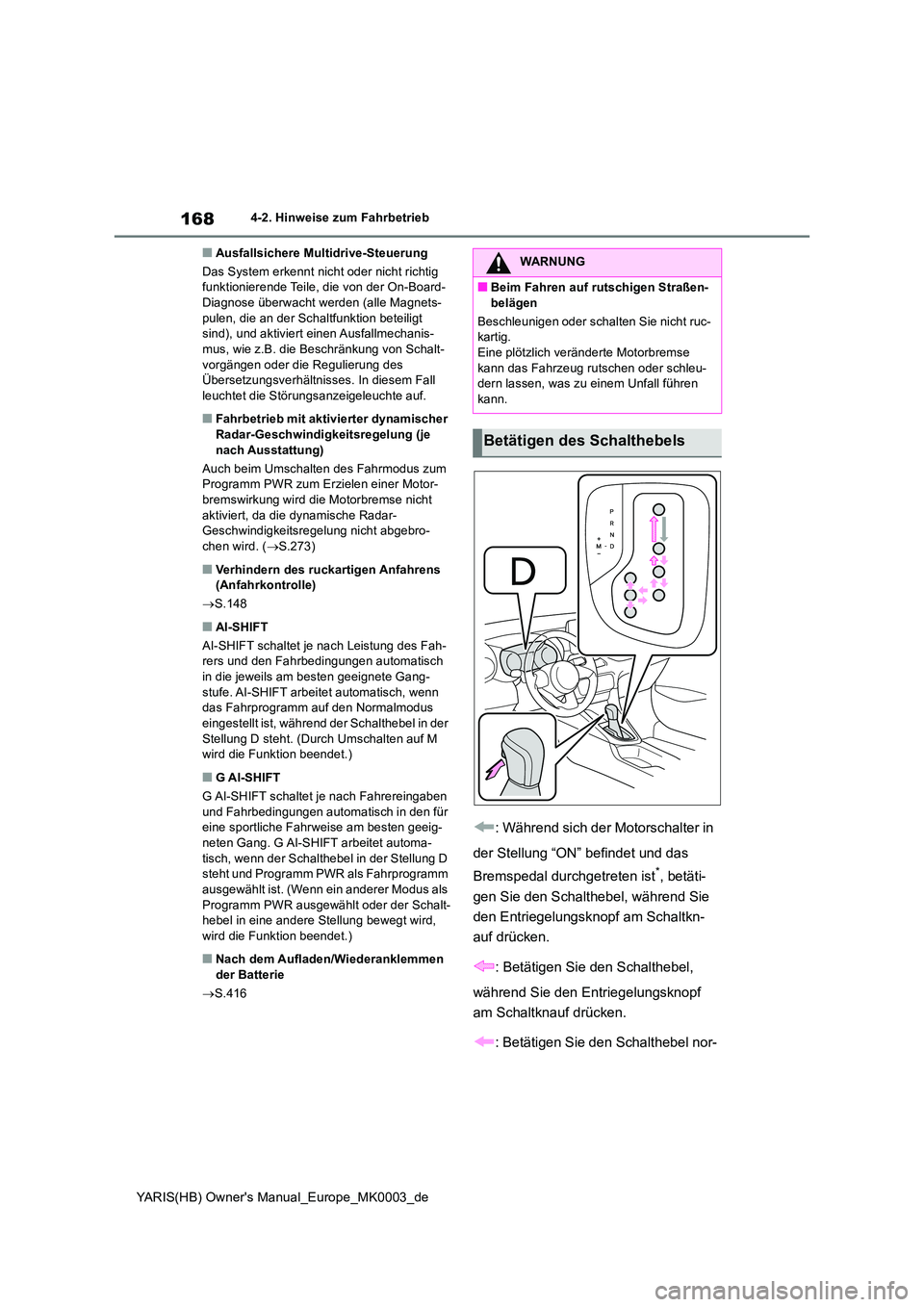

168
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-2. Hinweise zum Fahrbetrieb
■Ausfallsichere Multidrive-Steuerung
Das System erkennt nicht oder nicht richtig funktionierende Teile, die von der On-Board-Diagnose überwacht werden (alle Magnets-
pulen, die an der Schaltfunktion beteiligt sind), und aktiviert einen Ausfallmechanis-mus, wie z.B. die Beschränkung von Schalt-
vorgängen oder die Regulierung des Übersetzungsverhältnisses. In diesem Fall leuchtet die Störungsanzeigeleuchte auf.
■Fahrbetrieb mit aktivierter dynamischer
Radar-Geschwindigkeitsregelung (je nach Ausstattung)
Auch beim Umschalten des Fahrmodus zum Programm PWR zum Erzielen einer Motor-
bremswirkung wird die Motorbremse nicht aktiviert, da die dynamische Radar-Geschwindigkeitsregelung nicht abgebro-
chen wird. ( →S.273)
■Verhindern des ruckartigen Anfahrens (Anfahrkontrolle)
→ S.148
■AI-SHIFT
AI-SHIFT schaltet je nach Leistung des Fah- rers und den Fahrbedingungen automatisch
in die jeweils am besten geeignete Gang- stufe. AI-SHIFT arbeitet automatisch, wenn das Fahrprogramm auf den Normalmodus
eingestellt ist, während der Schalthebel in der Stellung D steht. (Durch Umschalten auf M wird die Funktion beendet.)
■G AI-SHIFT
G AI-SHIFT schaltet je nach Fahrereingaben
und Fahrbedingungen automatisch in den für eine sportliche Fahrweise am besten geeig-neten Gang. G AI-SHIFT arbeitet automa-
tisch, wenn der Schalthebel in der Stellung D steht und Programm PWR als Fahrprogramm ausgewählt ist. (Wenn ein anderer Modus als
Programm PWR ausgewählt oder der Schalt- hebel in eine andere Stellung bewegt wird, wird die Funktion beendet.)
■Nach dem Aufladen/Wiederanklemmen
der Batterie
→ S.416
: Während sich der Motorschalter in
der Stellung “ON” befindet und das
Bremspedal durchgetreten ist*, betäti-
gen Sie den Schalthebel, während Sie
den Entriegelungsknopf am Schaltkn-
auf drücken.
: Betätigen Sie den Schalthebel,
während Sie den Entriegelungsknopf
am Schaltknauf drücken.
: Betätigen Sie den Schalthebel nor-
WARNUNG
■Beim Fahren auf rutschigen Straßen-
belägen
Beschleunigen oder schalten Sie nicht ruc- kartig. Eine plötzlich veränderte Motorbremse
kann das Fahrzeug rutschen oder schleu- dern lassen, was zu einem Unfall führen kann.
Betätigen des Schalthebels
