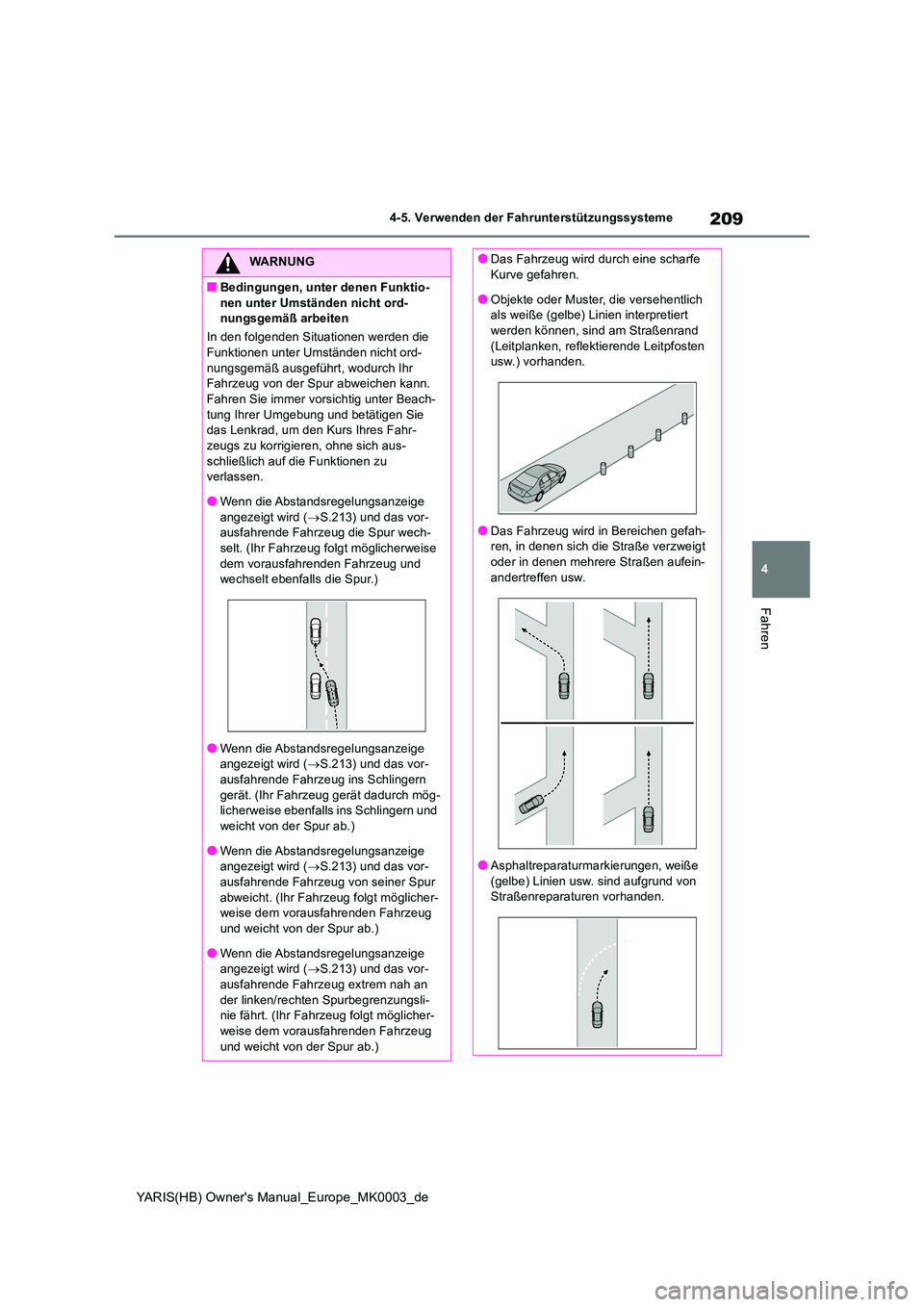

209
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
■Bedingungen, unter denen Funktio-
nen unter Umständen nicht ord- nungsgemäß arbeiten
In den folgenden Situationen werden die Funktionen unter Umständen nicht ord-
nungsgemäß ausgeführt, wodurch Ihr Fahrzeug von der S pur abweichen kann. Fahren Sie immer vorsichtig unter Beach-
tung Ihrer Umgebung und betätigen Sie das Lenkrad, um den Kurs Ihres Fahr-zeugs zu korrigieren, ohne sich aus-
schließlich auf die Funktionen zu verlassen.
●Wenn die Abstandsregelungsanzeige
angezeigt wird ( →S.213) und das vor- ausfahrende Fahrzeug die Spur wech-selt. (Ihr Fahrzeug folgt möglicherweise
dem vorausfahrenden Fahrzeug und wechselt ebenfalls die Spur.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( →S.213) und das vor-
ausfahrende Fahrzeug ins Schlingern gerät. (Ihr Fahrzeug gerät dadurch mög-licherweise ebenfalls ins Schlingern und
weicht von der Spur ab.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( →S.213) und das vor-
ausfahrende Fahrzeug v on seiner Spur abweicht. (Ihr Fahrzeug folgt möglicher-weise dem vorausfahrenden Fahrzeug
und weicht von der Spur ab.)
●Wenn die Abstandsregelungsanzeige angezeigt wird ( →S.213) und das vor-
ausfahrende Fahrzeug extrem nah an der linken/rechten Spurbegrenzungsli- nie fährt. (Ihr Fahrzeug folgt möglicher-
weise dem vorausfahrenden Fahrzeug und weicht von der Spur ab.)
●Das Fahrzeug wird durch eine scharfe Kurve gefahren.
●Objekte oder Muster, die versehentlich als weiße (gelbe) Linien interpretiert werden können, sind am Straßenrand
(Leitplanken, reflektierende Leitpfosten usw.) vorhanden.
●Das Fahrzeug wird in Bereichen gefah-ren, in denen sich die Straße verzweigt oder in denen mehrere Straßen aufein-
andertreffen usw.
●Asphaltreparaturmarkierungen, weiße
(gelbe) Linien usw. sind aufgrund von Straßenreparaturen vorhanden.

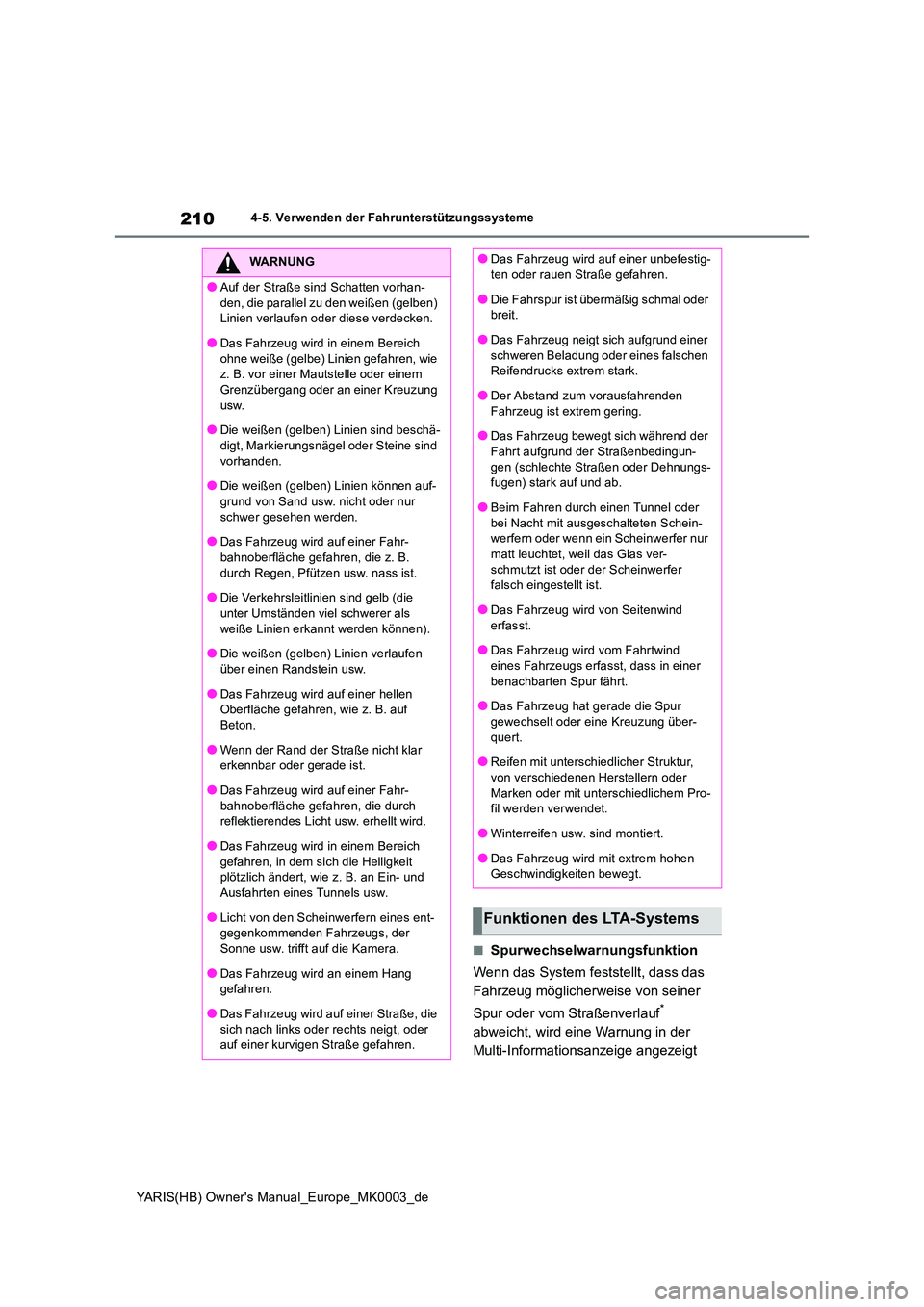

210
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
■Spurwechselwarnungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Spur oder vom Straßenverlauf*
abweicht, wird eine Warnung in der
Multi-Informationsanzeige angezeigt
WARNUNG
●Auf der Straße sind Schatten vorhan-
den, die parallel zu den weißen (gelben) Linien verlaufen oder diese verdecken.
●Das Fahrzeug wird in einem Bereich
ohne weiße (gelbe) Linien gefahren, wie z. B. vor einer Mautstelle oder einem Grenzübergang oder an einer Kreuzung
usw.
●Die weißen (gelben) Linien sind beschä- digt, Markierungsnägel oder Steine sind
vorhanden.
●Die weißen (gelben) Linien können auf- grund von Sand usw. nicht oder nur
schwer gesehen werden.
●Das Fahrzeug wird auf einer Fahr- bahnoberfläche gefahren, die z. B.
durch Regen, Pfützen usw. nass ist.
●Die Verkehrsleitlinien sind gelb (die unter Umständen viel schwerer als
weiße Linien erkannt werden können).
●Die weißen (gelben) Linien verlaufen über einen Randstein usw.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. auf
Beton.
●Wenn der Rand der Straße nicht klar erkennbar oder gerade ist.
●Das Fahrzeug wird auf einer Fahr-bahnoberfläche gefahren, die durch reflektierendes Licht usw. erhellt wird.
●Das Fahrzeug wird in einem Bereich gefahren, in dem sich die Helligkeit plötzlich ändert, wie z. B. an Ein- und
Ausfahrten eines Tunnels usw.
●Licht von den Scheinwerfern eines ent- gegenkommenden Fahrzeugs, der
Sonne usw. trifft auf die Kamera.
●Das Fahrzeug wird an einem Hang gefahren.
●Das Fahrzeug wird auf einer Straße, die sich nach links oder rechts neigt, oder auf einer kurvigen Straße gefahren.
●Das Fahrzeug wird auf einer unbefestig-ten oder rauen Straße gefahren.
●Die Fahrspur ist übermäßig schmal oder breit.
●Das Fahrzeug neigt sich aufgrund einer
schweren Beladung oder eines falschen Reifendrucks extrem stark.
●Der Abstand zum vorausfahrenden
Fahrzeug ist extrem gering.
●Das Fahrzeug bewegt sich während der Fahrt aufgrund der Straßenbedingun-
gen (schlechte Straßen oder Dehnungs- fugen) stark auf und ab.
●Beim Fahren durch einen Tunnel oder
bei Nacht mit ausgeschalteten Schein- werfern oder wenn ein Scheinwerfer nur matt leuchtet, weil das Glas ver-
schmutzt ist oder der Scheinwerfer falsch eingestellt ist.
●Das Fahrzeug wird von Seitenwind
erfasst.
●Das Fahrzeug wird vom Fahrtwind eines Fahrzeugs erfasst, dass in einer
benachbarten Spur fährt.
●Das Fahrzeug hat gerade die Spur gewechselt oder eine Kreuzung über-
quert.
●Reifen mit unterschiedlicher Struktur, von verschiedenen Herstellern oder
Marken oder mit unterschiedlichem Pro- fil werden verwendet.
●Winterreifen usw. sind montiert.
●Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.
Funktionen des LTA-Systems

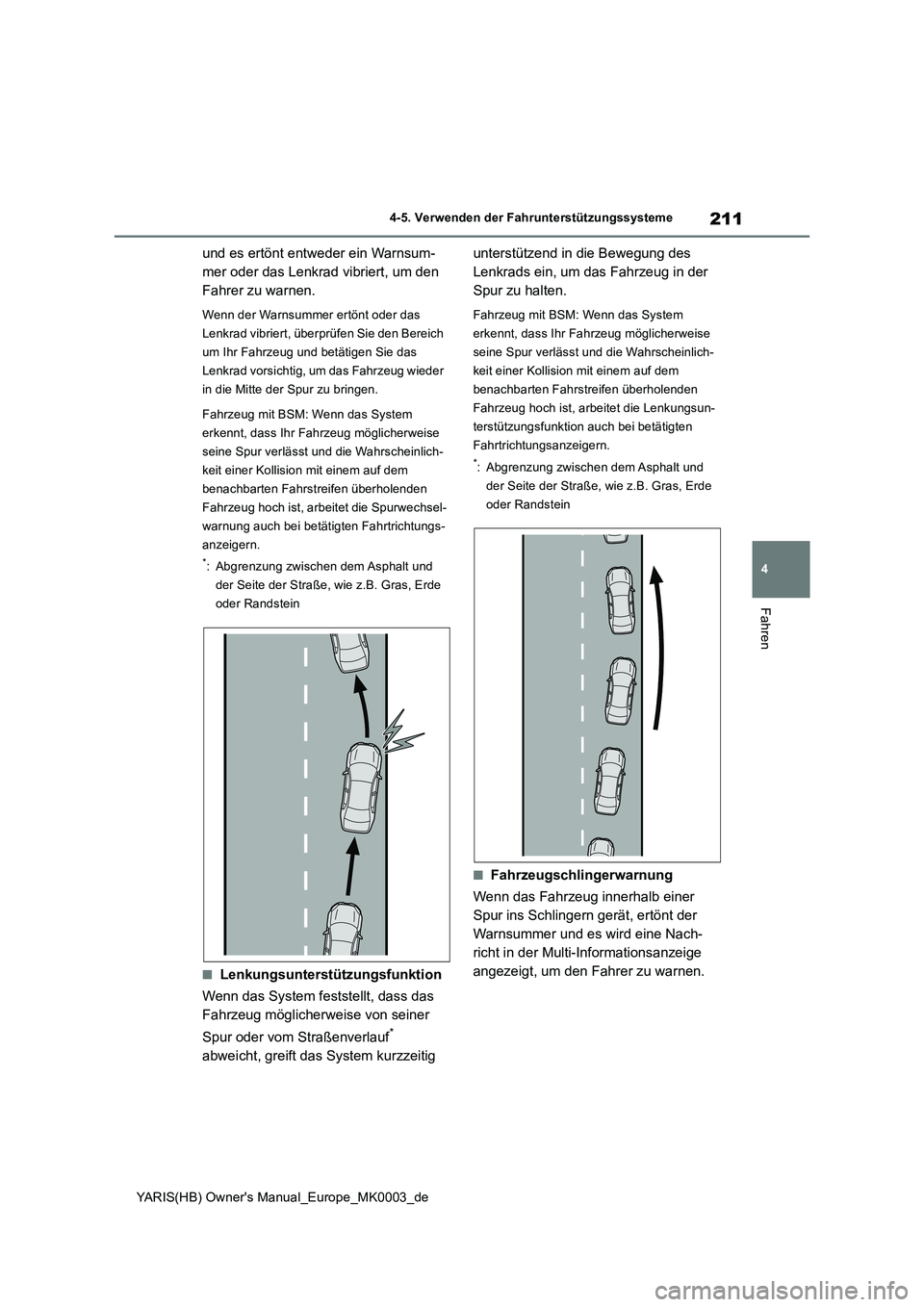

211
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
und es ertönt entweder ein Warnsum-
mer oder das Lenkrad vibriert, um den
Fahrer zu warnen.
Wenn der Warnsummer ertönt oder das
Lenkrad vibriert, überprüfen Sie den Bereich
um Ihr Fahrzeug und betätigen Sie das
Lenkrad vorsichtig, um das Fahrzeug wieder
in die Mitte der Spur zu bringen.
Fahrzeug mit BSM: Wenn das System
erkennt, dass Ihr Fahrzeug möglicherweise
seine Spur verlässt und die Wahrscheinlich-
keit einer Kollision mit einem auf dem
benachbarten Fahrstreifen überholenden
Fahrzeug hoch ist, arbeitet die Spurwechsel-
warnung auch bei betätigten Fahrtrichtungs-
anzeigern.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Lenkungsunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Spur oder vom Straßenverlauf
*
abweicht, greift das System kurzzeitig unterstützend in die Bewegung des
Lenkrads ein, um das Fahrzeug in der
Spur zu halten.
Fahrzeug mit BSM: Wenn das System
erkennt, dass Ihr Fahrzeug möglicherweise
seine Spur verlässt und die Wahrscheinlich-
keit einer Kollision mit einem auf dem
benachbarten Fahrstreifen überholenden
Fahrzeug hoch ist, arbeitet die Lenkungsun-
terstützungsfunktion auch bei betätigten
Fahrtrichtungsanzeigern.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Fahrzeugschlingerwarnung
Wenn das Fahrzeug innerhalb einer
Spur ins Schlingern gerät, ertönt der
Warnsummer und es wird eine Nach-
richt in der Multi-Informationsanzeige
angezeigt, um den Fahrer zu warnen.

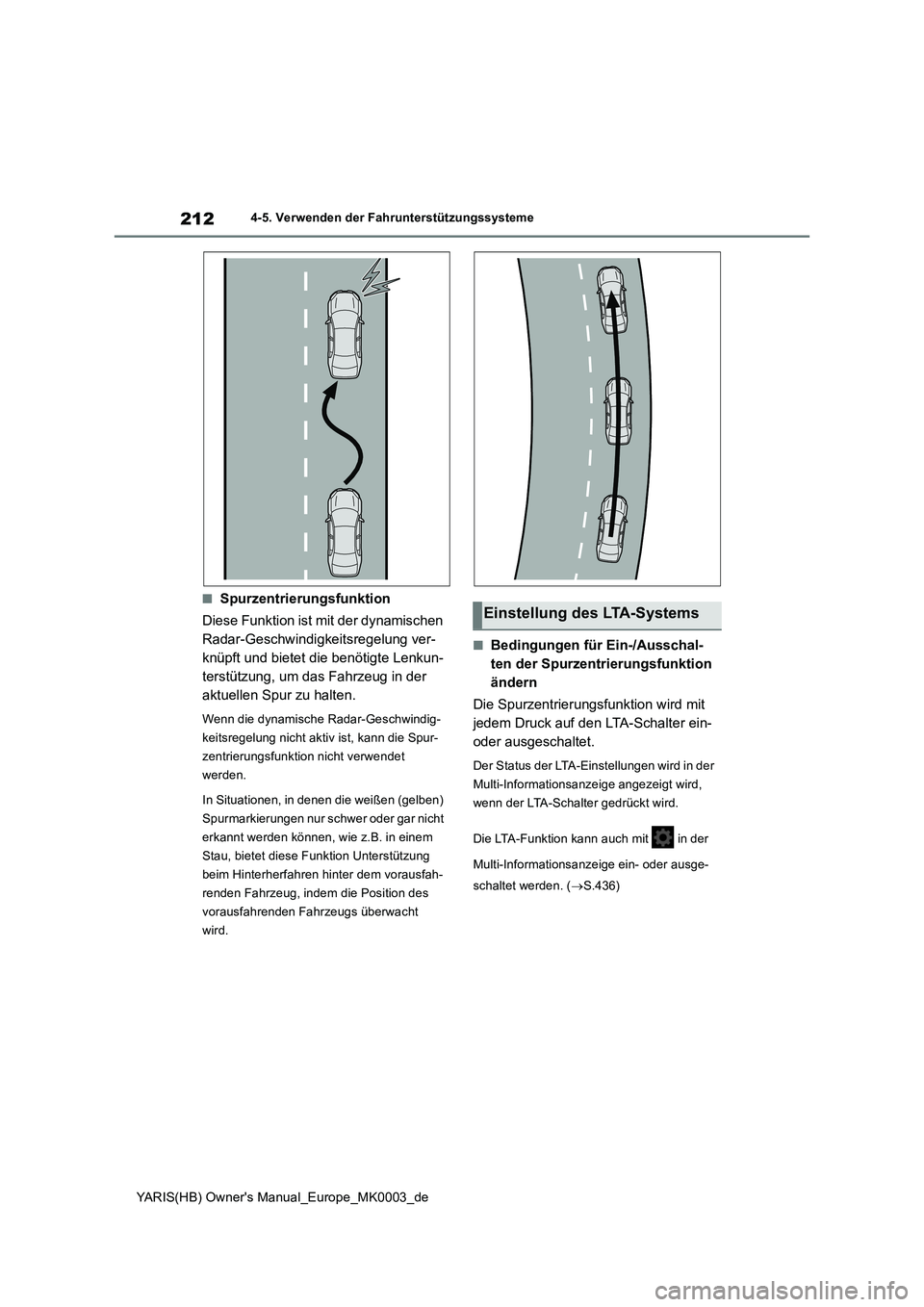

212
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
■Spurzentrierungsfunktion
Diese Funktion ist mit der dynamischen
Radar-Geschwindigkeitsregelung ver-
knüpft und bietet die benötigte Lenkun-
terstützung, um das Fahrzeug in der
aktuellen Spur zu halten.
Wenn die dynamische Radar-Geschwindig-
keitsregelung nicht aktiv ist, kann die Spur-
zentrierungsfunktion nicht verwendet
werden.
In Situationen, in denen die weißen (gelben)
Spurmarkierungen nur schwer oder gar nicht
erkannt werden können, wie z.B. in einem
Stau, bietet diese Funktion Unterstützung
beim Hinterherfahren hinter dem vorausfah-
renden Fahrzeug, indem die Position des
vorausfahrenden Fahrzeugs überwacht
wird.
■Bedingungen für Ein-/Ausschal-
ten der Spurzentrierungsfunktion
ändern
Die Spurzentrierungsfunktion wird mit
jedem Druck auf den LTA-Schalter ein-
oder ausgeschaltet.
Der Status der LTA-Einstellungen wird in der
Multi-Informationsanzeige angezeigt wird,
wenn der LTA-Schalter gedrückt wird.
Die LTA-Funktion kann auch mit in der
Multi-Informationsanzeige ein- oder ausge-
schaltet werden. (→S.436)
Einstellung des LTA-Systems

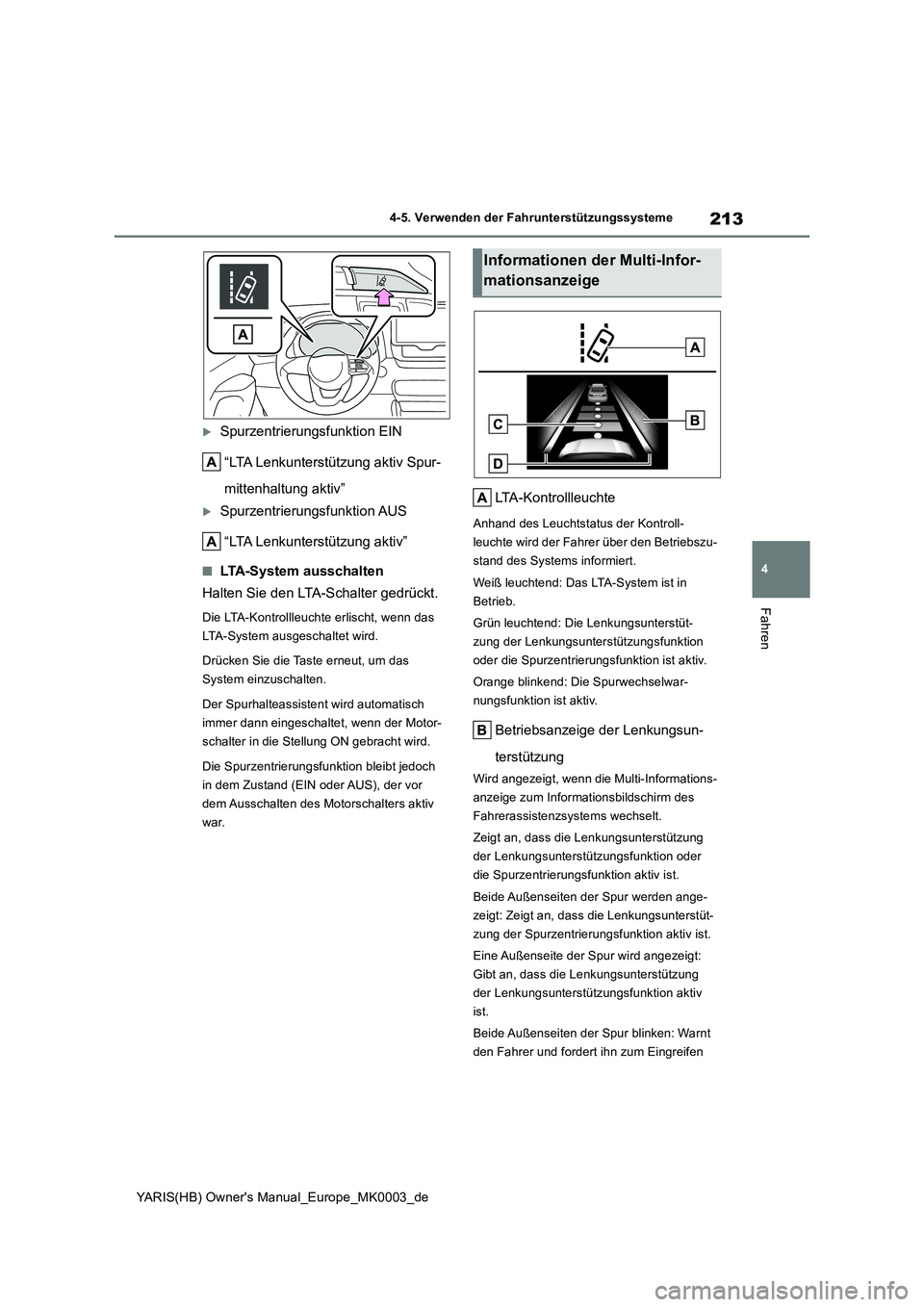

213
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Spurzentrierungsfunktion EIN
“LTA Lenkunterstützung aktiv Spur-
mittenhaltung aktiv”
Spurzentrierungsfunktion AUS
“LTA Lenkunterstützung aktiv”
■LTA-System ausschalten
Halten Sie den LTA-Schalter gedrückt.
Die LTA-Kontrollleuchte erlischt, wenn das
LTA-System ausgeschaltet wird.
Drücken Sie die Taste erneut, um das
System einzuschalten.
Der Spurhalteassistent wird automatisch
immer dann eingeschaltet, wenn der Motor-
schalter in die Stellung ON gebracht wird.
Die Spurzentrierungsfunktion bleibt jedoch
in dem Zustand (EIN oder AUS), der vor
dem Ausschalten des Motorschalters aktiv
war.
LTA-Kontrollleuchte
Anhand des Leuchtstatus der Kontroll-
leuchte wird der Fahrer über den Betriebszu-
stand des Systems informiert.
Weiß leuchtend: Das LTA-System ist in
Betrieb.
Grün leuchtend: Die Lenkungsunterstüt-
zung der Lenkungsunterstützungsfunktion
oder die Spurzentrier ungsfunktion ist aktiv.
Orange blinkend: Die Spurwechselwar-
nungsfunktion ist aktiv.
Betriebsanzeige der Lenkungsun-
terstützung
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion oder
die Spurzentrierungsfunktion aktiv ist.
Beide Außenseiten der Spur werden ange-
zeigt: Zeigt an, dass die Lenkungsunterstüt-
zung der Spurzentrierungs funktion aktiv ist.
Eine Außenseite der Spur wird angezeigt:
Gibt an, dass die Lenkungsunterstützung
der Lenkungsunterstützungsfunktion aktiv
ist.
Beide Außenseiten der Spur blinken: Warnt
den Fahrer und fordert ihn zum Eingreifen
Informationen der Multi-Infor-
mationsanzeige

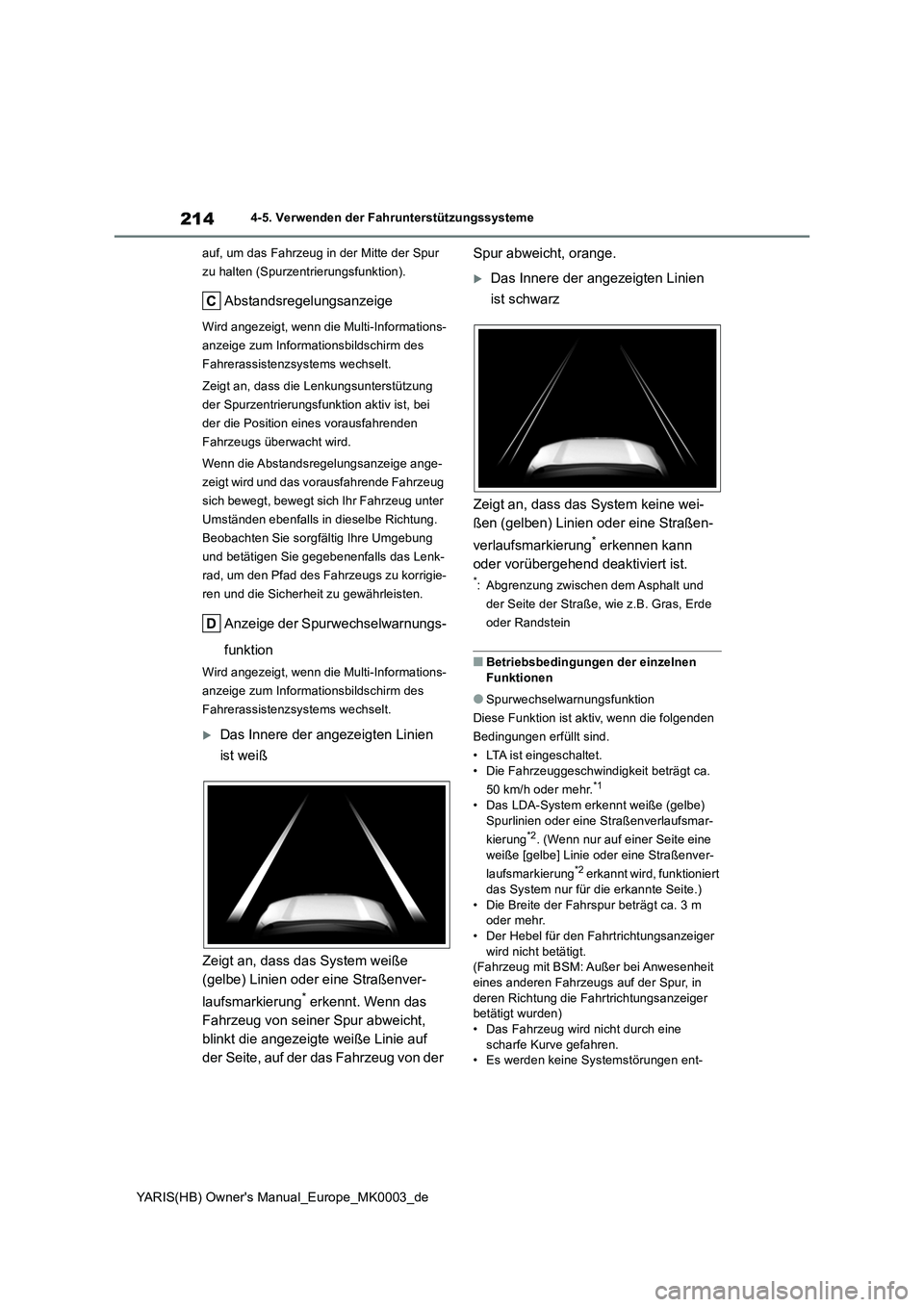

214
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
auf, um das Fahrzeug in der Mitte der Spur
zu halten (Spurzentrierungsfunktion).
Abstandsregelungsanzeige
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Zeigt an, dass die Lenkungsunterstützung
der Spurzentrierungsfunktion aktiv ist, bei
der die Position eines vorausfahrenden
Fahrzeugs überwacht wird.
Wenn die Abstandsregelungsanzeige ange-
zeigt wird und das vorausfahrende Fahrzeug
sich bewegt, bewegt sich Ihr Fahrzeug unter
Umständen ebenfalls in dieselbe Richtung.
Beobachten Sie sorgfältig Ihre Umgebung
und betätigen Sie gegebenenfalls das Lenk-
rad, um den Pfad des Fahrzeugs zu korrigie-
ren und die Sicherheit zu gewährleisten.
Anzeige der Spurwechselwarnungs-
funktion
Wird angezeigt, wenn die Multi-Informations-
anzeige zum Informationsbildschirm des
Fahrerassistenzsystems wechselt.
Das Innere der angezeigten Linien
ist weiß
Zeigt an, dass das System weiße
(gelbe) Linien oder eine Straßenver-
laufsmarkierung
* erkennt. Wenn das
Fahrzeug von seiner Spur abweicht,
blinkt die angezeigte weiße Linie auf
der Seite, auf der das Fahrzeug von der Spur abweicht, orange.
Das Innere der angezeigten Linien
ist schwarz
Zeigt an, dass das System keine wei-
ßen (gelben) Linien oder eine Straßen-
verlaufsmarkierung
* erkennen kann
oder vorübergehend deaktiviert ist.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Betriebsbedingungen der einzelnen
Funktionen
●Spurwechselwarnungsfunktion
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• LTA ist eingeschaltet.
• Die Fahrzeuggeschwindigkeit beträgt ca.
50 km/h oder mehr.
*1
• Das LDA-System erkennt weiße (gelbe)
Spurlinien oder eine Straßenverlaufsmar-
kierung
*2. (Wenn nur auf einer Seite eine
weiße [gelbe] Linie oder eine Straßenver-
laufsmarkierung
*2 erkannt wird, funktioniert
das System nur für die erkannte Seite.)
• Die Breite der Fahrspur beträgt ca. 3 m
oder mehr.
• Der Hebel für den Fahrtrichtungsanzeiger
wird nicht betätigt.
(Fahrzeug mit BSM: Außer bei Anwesenheit
eines anderen Fahrzeugs auf der Spur, in
deren Richtung die Fahrtrichtungsanzeiger
betätigt wurden)
• Das Fahrzeug wird nicht durch eine
scharfe Kurve gefahren.
• Es werden keine Systemstörungen ent-

215
4
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
deckt. (→S.217)*1: Die Funktion ist auch bei einer Fahrzeug-
geschwindigkeit unter ca. 50 km/h
betriebsbereit, wenn die Spurzentrie-
rungsfunktion aktiv ist.
*2: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
●Lenkungsunterstützungsfunktion
Diese Funktion ist aktiv, wenn neben den
Betriebsbedingungen für die Spurwechsel-
warnungsfunkton die folgenden Bedingungen
erfüllt sind.
• Das Fahrzeug wird nicht um eine vorgege-
bene Geschwindigkeit beschleunigt oder
abgebremst.
• Das Lenkrad wird nicht mit der für den
Wechsel der Fahrspur erforderlichen Kraft
gedreht.
• ABS, VSC, TRC und PCS sind nicht in
Betrieb.
• TRC oder VSC sind nicht ausgeschaltet.
• Die Warnung für Hände nicht am Lenkrad
wird nicht angezeigt. (→S.216)
●Fahrzeugschlingerwarnung
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter
in der Multi-Informationsanzeige ist
auf “EIN” eingestellt. (→S.436)
• Die Fahrzeuggeschwindigkeit beträgt ca.
50 km/h oder mehr.
• Die Breite der Fahrspur beträgt ca. 3 m
oder mehr.
• Es werden keine Systemstörungen ent-
deckt. (→S.217)
●Spurzentrierungsfunktion
Diese Funktion ist aktiv, wenn die folgenden
Bedingungen erfüllt sind.
• LTA ist eingeschaltet.
• Einstellungen für “Spurmitte” in in der
Multi-Informationsanzeige werden auf
“EIN” gesetzt. (→S.436)
• Diese Funktion erkennt weiße (gelb) Spur-
markierungen oder die Position eines vor-ausfahrenden Fahrzeugs (sofern das
vorausfahrende Fahrzeug nicht zu klein ist,
wie z.B. ein Motorrad).
• Die dynamische Radar-Geschwindigkeits-
regelung arbeitet im Fahrzeugabstandsre-
gelungsmodus.
• Die Breite der Fahrspur beträgt ca. 3 bis 4
m.
• Der Hebel für den Fahrtrichtungsanzeiger
wird nicht betätigt.
• Das Fahrzeug wird nicht durch eine
scharfe Kurve gefahren.
• Es werden keine Systemstörungen ent-
deckt. (→S.217)
• Das Fahrzeug wird nicht um eine vorgege-
bene Geschwindigkeit beschleunigt oder
abgebremst.
• Das Lenkrad wird nicht mit der für den
Wechsel der Fahrspur erforderlichen Kraft
gedreht.
• ABS, VSC, TRC und PCS sind nicht in
Betrieb.
• TRC oder VSC sind nicht ausgeschaltet.
• Die Warnung für Hände nicht am Lenkrad
wird nicht angezeigt. (→S.216)
• Das Fahrzeug wird in der Mitte der Spur
gefahren.
• Die Lenkungsunterstützungsfunktion ist
nicht aktiv.
■Vorübergehende Deaktivierung der
Funktionen
●Wenn die Betriebsbedingungen nicht mehr
erfüllt sind, kann eine Funktion vorüberge-
hend deaktiviert werden. Wenn die
Betriebsbedingungen später wieder erfüllt
werden, wird die Funktion automatisch
wieder aktiviert. (→S.214)
●Wenn die Betriebsbedingungen (→S.214)
nicht mehr erfüllt sind, während die Spur-
zentrierungsfunktion aktiv ist, kann das
Lenkrad vibrieren und der Summer ertö-
nen um darauf hinzuweisen, dass die
Funktion vorübergehend abgeschaltet
wurde. Wenn jedoch die kundenspezifi-
sche Anpassungseinstellung der Warnty-
pen auf Lenkradvibration eingestellt ist,
benachrichtigt das System den Fahrer
nicht anhand des Summers, sondern
durch eine Vibration des Lenkrads.

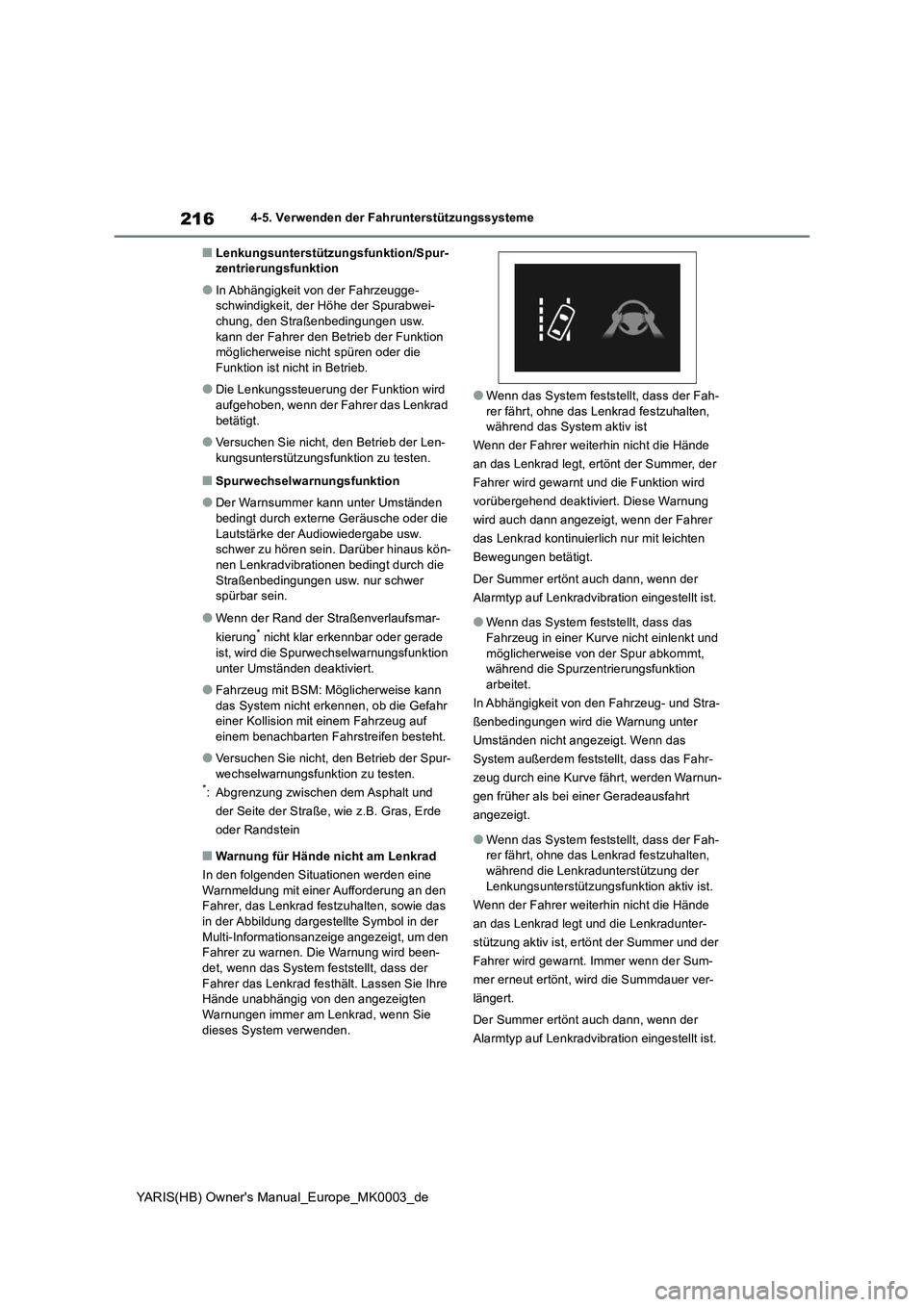

216
YARIS(HB) Owner's Manual_Europe_MK0003_de
4-5. Verwenden der Fahrunterstützungssysteme
■Lenkungsunterstützungsfunktion/Spur-
zentrierungsfunktion
●In Abhängigkeit von der Fahrzeugge-
schwindigkeit, der Höhe der Spurabwei-
chung, den Straßenbedingungen usw.
kann der Fahrer den Betrieb der Funktion
möglicherweise nicht spüren oder die
Funktion ist nicht in Betrieb.
●Die Lenkungssteuerung der Funktion wird
aufgehoben, wenn der Fahrer das Lenkrad
betätigt.
●Versuchen Sie nicht, den Betrieb der Len-
kungsunterstützungsfunktion zu testen.
■Spurwechselwarnungsfunktion
●Der Warnsummer kann unter Umständen
bedingt durch externe Geräusche oder die
Lautstärke der Audiowiedergabe usw.
schwer zu hören sein. Darüber hinaus kön-
nen Lenkradvibrationen bedingt durch die
Straßenbedingungen usw. nur schwer
spürbar sein.
●Wenn der Rand der Straßenverlaufsmar-
kierung* nicht klar erkennbar oder gerade
ist, wird die Spurwechselwarnungsfunktion
unter Umständen deaktiviert.
●Fahrzeug mit BSM: Möglicherweise kann
das System nicht erkennen, ob die Gefahr
einer Kollision mit einem Fahrzeug auf
einem benachbarten Fahrstreifen besteht.
●Versuchen Sie nicht, den Betrieb der Spur-
wechselwarnungsfunktion zu testen.
*: Abgrenzung zwischen dem Asphalt und
der Seite der Straße, wie z.B. Gras, Erde
oder Randstein
■Warnung für Hände nicht am Lenkrad
In den folgenden Situationen werden eine
Warnmeldung mit einer Aufforderung an den
Fahrer, das Lenkrad festzuhalten, sowie das
in der Abbildung dargestellte Symbol in der
Multi-Informationsanzeige angezeigt, um den
Fahrer zu warnen. Die Warnung wird been-
det, wenn das System feststellt, dass der
Fahrer das Lenkrad festhält. Lassen Sie Ihre
Hände unabhängig von den angezeigten
Warnungen immer am Lenkrad, wenn Sie
dieses System verwenden.
●Wenn das System feststellt, dass der Fah-
rer fährt, ohne das Lenkrad festzuhalten,
während das System aktiv ist
Wenn der Fahrer weiterhin nicht die Hände
an das Lenkrad legt, ertönt der Summer, der
Fahrer wird gewarnt und die Funktion wird
vorübergehend deaktiviert. Diese Warnung
wird auch dann angezeigt, wenn der Fahrer
das Lenkrad kontinuierlich nur mit leichten
Bewegungen betätigt.
Der Summer ertönt auch dann, wenn der
Alarmtyp auf Lenkradvibration eingestellt ist.
●Wenn das System feststellt, dass das
Fahrzeug in einer Kurve nicht einlenkt und
möglicherweise von der Spur abkommt,
während die Spurzentrierungsfunktion
arbeitet.
In Abhängigkeit von den Fahrzeug- und Stra-
ßenbedingungen wird die Warnung unter
Umständen nicht angezeigt. Wenn das
System außerdem feststellt, dass das Fahr-
zeug durch eine Kurve fährt, werden Warnun-
gen früher als bei einer Geradeausfahrt
angezeigt.
●Wenn das System feststellt, dass der Fah-
rer fährt, ohne das Lenkrad festzuhalten,
während die Lenkradunterstützung der
Lenkungsunterstützungsfunktion aktiv ist.
Wenn der Fahrer weiterhin nicht die Hände
an das Lenkrad legt und die Lenkradunter-
stützung aktiv ist, ertönt der Summer und der
Fahrer wird gewarnt. Immer wenn der Sum-
mer erneut ertönt, wird die Summdauer ver-
längert.
Der Summer ertönt auch dann, wenn der
Alarmtyp auf Lenkradvibration eingestellt ist.
