2021 TOYOTA YARIS Betriebsanleitungen (in German)

321
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-2. Wartung
Wartung und Pflege

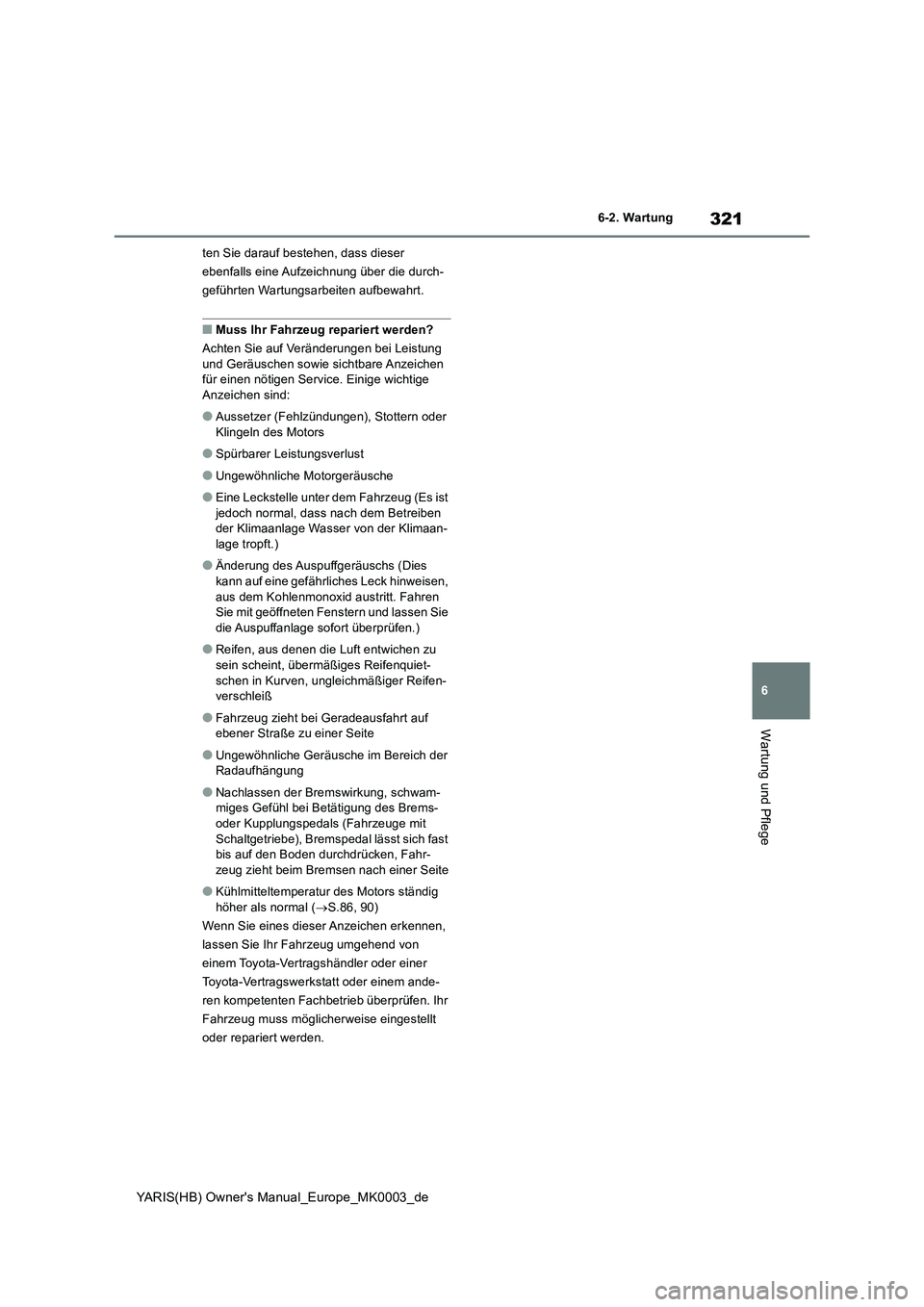

ten Sie darauf bestehen, dass dieser
ebenfalls eine Aufzeichnung über die durch-
geführten Wartungsarbeiten aufbewahrt.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung
und Geräuschen sowie sichtbare Anzeichen
für einen nötigen Service. Einige wichtige
Anzeichen sind:
●Aussetzer (Fehlzündungen), Stottern oder
Klingeln des Motors
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist
jedoch normal, dass nach dem Betreiben
der Klimaanlage Wasser von der Klimaan-
lage tropft.)
●Änderung des Auspuffgeräuschs (Dies
kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren
Sie mit geöffneten Fenstern und lassen Sie
die Auspuffanlage sofort überprüfen.)
●Reifen, aus denen die Luft entwichen zu
sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifen-
verschleiß
●Fahrzeug zieht bei Geradeausfahrt auf
ebener Straße zu einer Seite
●Ungewöhnliche Geräusche im Bereich der
Radaufhängung
●Nachlassen der Bremswirkung, schwam-
miges Gefühl bei Betätigung des Brems-
oder Kupplungspedals (Fahrzeuge mit
Schaltgetriebe), Bremspedal lässt sich fast
bis auf den Boden durchdrücken, Fahr-
zeug zieht beim Bremsen nach einer Seite
●Kühlmitteltemperatur des Motors ständig
höher als normal (→S.86, 90)
Wenn Sie eines dieser Anzeichen erkennen,
lassen Sie Ihr Fahrzeug umgehend von
einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen. Ihr
Fahrzeug muss möglicherweise eingestellt
oder repariert werden.

322
YARIS(HB) Owner's Manual_Europe_MK0003_de

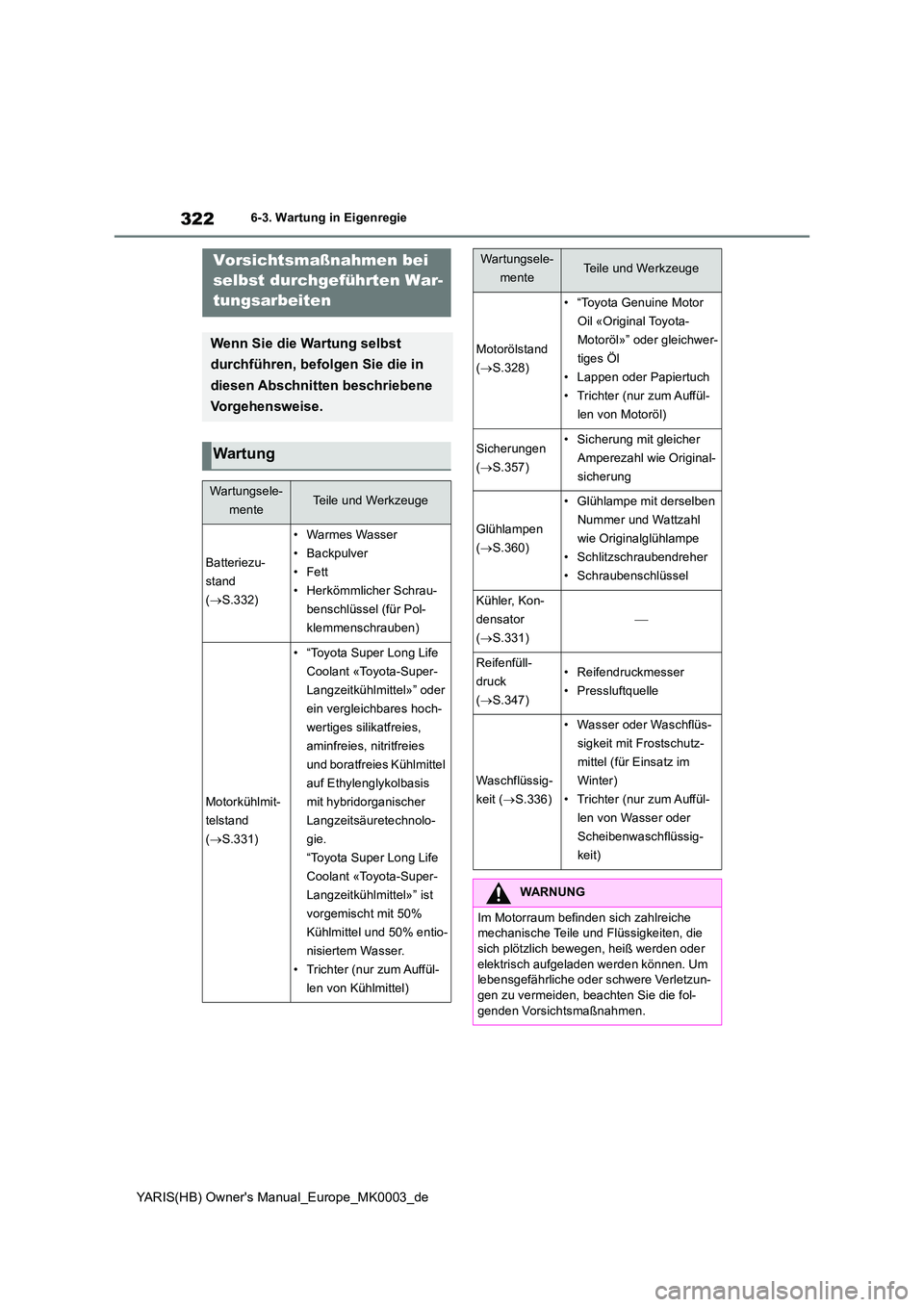

6-3. Wartung in Eigenregie
6-3.Wartun g in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die in
diesen Abschnitten beschriebene
Vorgehensweise.
Wartung
Wartungsele-
menteTeile und Werkzeuge
Batteriezu-
stand
( →S.332)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
Motorkühlmit-
telstand
( →S.331)
• “Toyota Super Long Life
Coolant «Toyota-Super-
Langzeitkühlmittel»” oder
ein vergleichbares hoch-
wertiges silikatfreies,
aminfreies, nitritfreies
und boratfreies Kühlmittel
auf Ethylenglykolbasis
mit hybridorganischer
Langzeitsäuretechnolo-
gie.
“Toyota Super Long Life
Coolant «Toyota-Super-
Langzeitkühlmittel»” ist
vorgemischt mit 50%
Kühlmittel und 50% entio-
nisiertem Wasser.
• Trichter (nur zum Auffül-
len von Kühlmittel)
Motorölstand
( →S.328)
• “Toyota Genuine Motor
Oil «Original Toyota-
Motoröl»” oder gleichwer-
tiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffül-
len von Motoröl)
Sicherungen
( →S.357)
• Sicherung mit gleicher
Amperezahl wie Original-
sicherung
Glühlampen
( →S.360)
• Glühlampe mit derselben
Nummer und Wattzahl
wie Originalglühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler, Kon-
densator
( →S.331)
⎯
Reifenfüll-
druck
( →S.347)
• Reifendruckmesser
• Pressluftquelle
Waschflüssig-
keit ( →S.336)
• Wasser oder Waschflüs-
sigkeit mit Frostschutz-
mittel (für Einsatz im
Winter)
• Trichter (nur zum Auffül-
len von Wasser oder
Scheibenwaschflüssig-
keit)
WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die
sich plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um lebensgefährliche oder schwere Verletzun-
gen zu vermeiden, beachten Sie die fol- genden Vorsichtsmaßnahmen.
Wartungsele-
menteTeile und Werkzeuge

323
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege

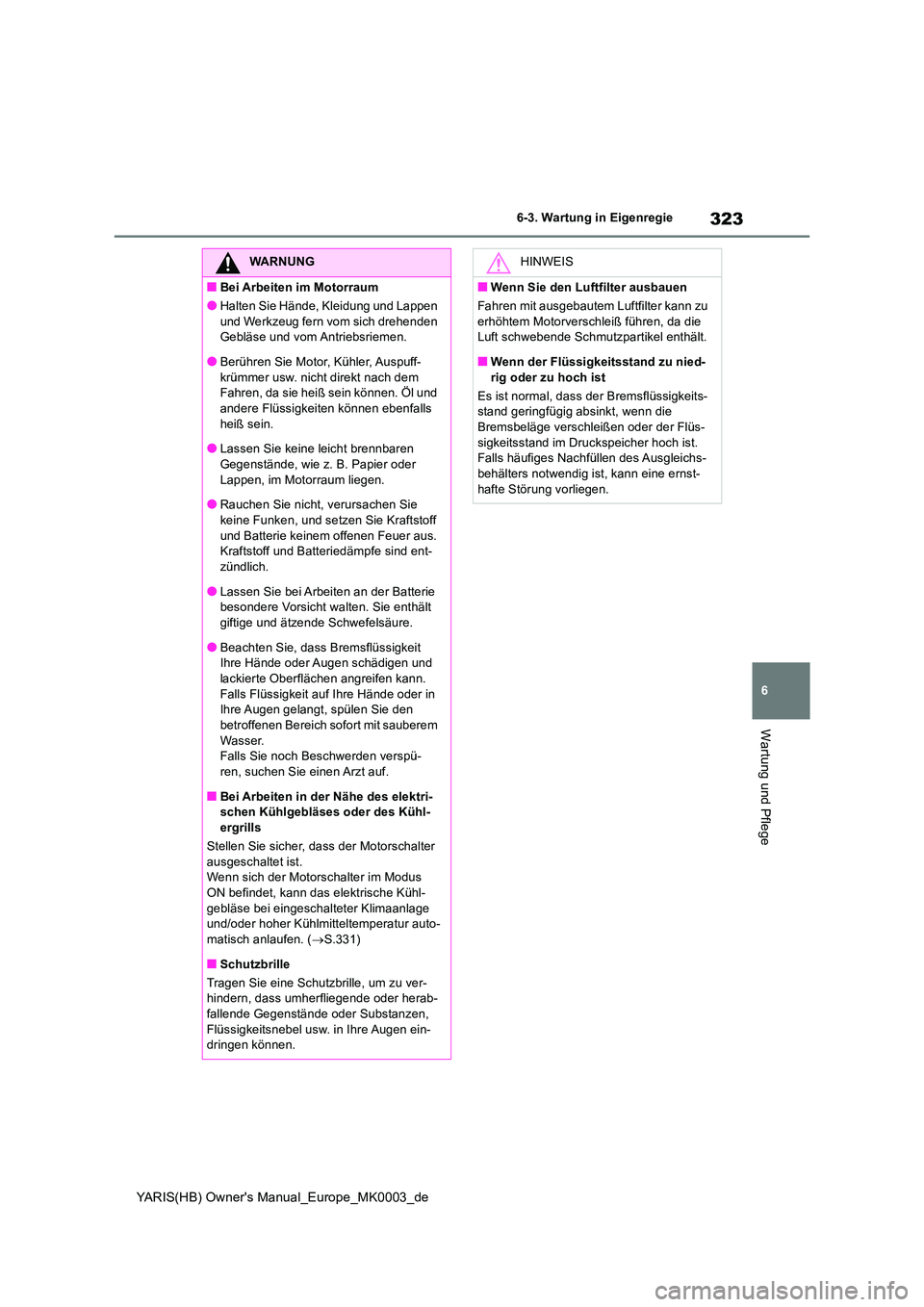

WARNUNG
■Bei Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Lappen
und Werkzeug fern vom sich drehenden Gebläse und vom Antriebsriemen.
●Berühren Sie Motor, Kühler, Auspuff-
krümmer usw. nicht direkt nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls
heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder
Lappen, im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken, und setzen Sie Kraftstoff
und Batterie keinem offenen Feuer aus. Kraftstoff und Batteriedämpfe sind ent-zündlich.
●Lassen Sie bei Arbeiten an der Batterie besondere Vorsicht walten. Sie enthält giftige und ätzende Schwefelsäure.
●Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und lackierte Oberflächen angreifen kann.
Falls Flüssigkeit auf Ihre Hände oder in Ihre Augen gelangt, spülen Sie den
betroffenen Bereich sofort mit sauberem Wasser.Falls Sie noch Beschwerden verspü-
ren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektri- schen Kühlgebläses oder des Kühl-
ergrills
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist.Wenn sich der Motorschalter im Modus
ON befindet, kann das elektrische Kühl- gebläse bei eingeschalteter Klimaanlage und/oder hoher Kühlmitteltemperatur auto-
matisch anlaufen. ( →S.331)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver- hindern, dass umherfliegende oder herab-
fallende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen ein-dringen können.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu
erhöhtem Motorverschleiß führen, da die Luft schwebende Schmutzpartikel enthält.
■Wenn der Flüssigkeitsstand zu nied-
rig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeits- stand geringfügig absinkt, wenn die Bremsbeläge verschleißen oder der Flüs-
sigkeitsstand im Druckspeicher hoch ist. Falls häufiges Nachfüllen des Ausgleichs-behälters notwendig ist, kann eine ernst-
hafte Störung vorliegen.

324
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie

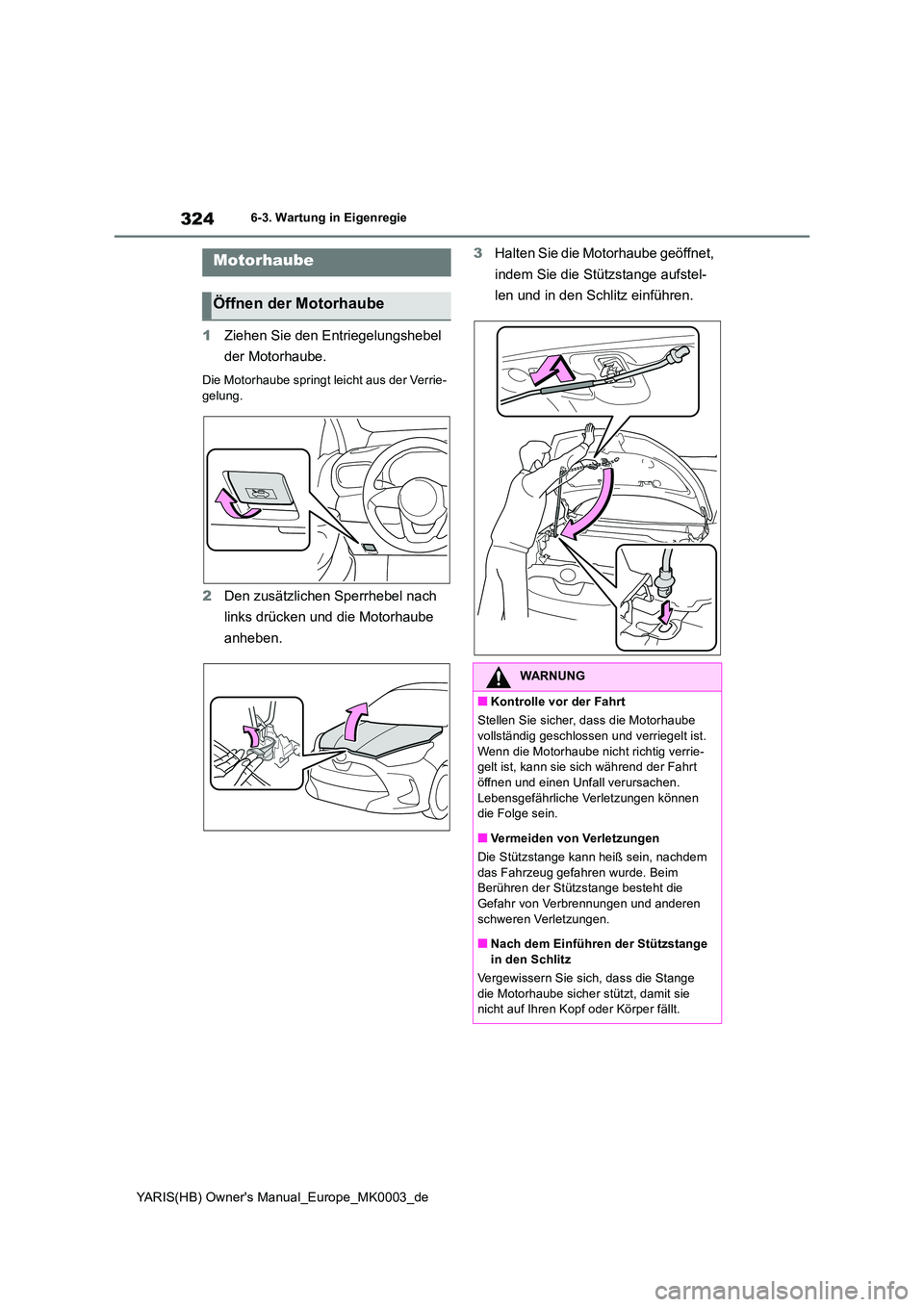

1Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der Verrie- gelung.
2 Den zusätzlichen Sperrhebel nach
links drücken und die Motorhaube
anheben.
3 Halten Sie die Motorhaube geöffnet,
indem Sie die Stützstange aufstel-
len und in den Schlitz einführen.
Motorhaube
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verrie- gelt ist, kann sie sich während der Fahrt öffnen und einen Unfall verursachen.
Lebensgefährliche Verletzungen können die Folge sein.
■Vermeiden von Verletzungen
Die Stützstange kann heiß sein, nachdem
das Fahrzeug gefahren wurde. Beim Berühren der Stützstange besteht die Gefahr von Verbrennungen und anderen
schweren Verletzungen.
■Nach dem Einführen der Stützstange in den Schlitz
Vergewissern Sie sich, dass die Stange
die Motorhaube sicher stützt, damit sie nicht auf Ihren Kopf oder Körper fällt.

325
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege

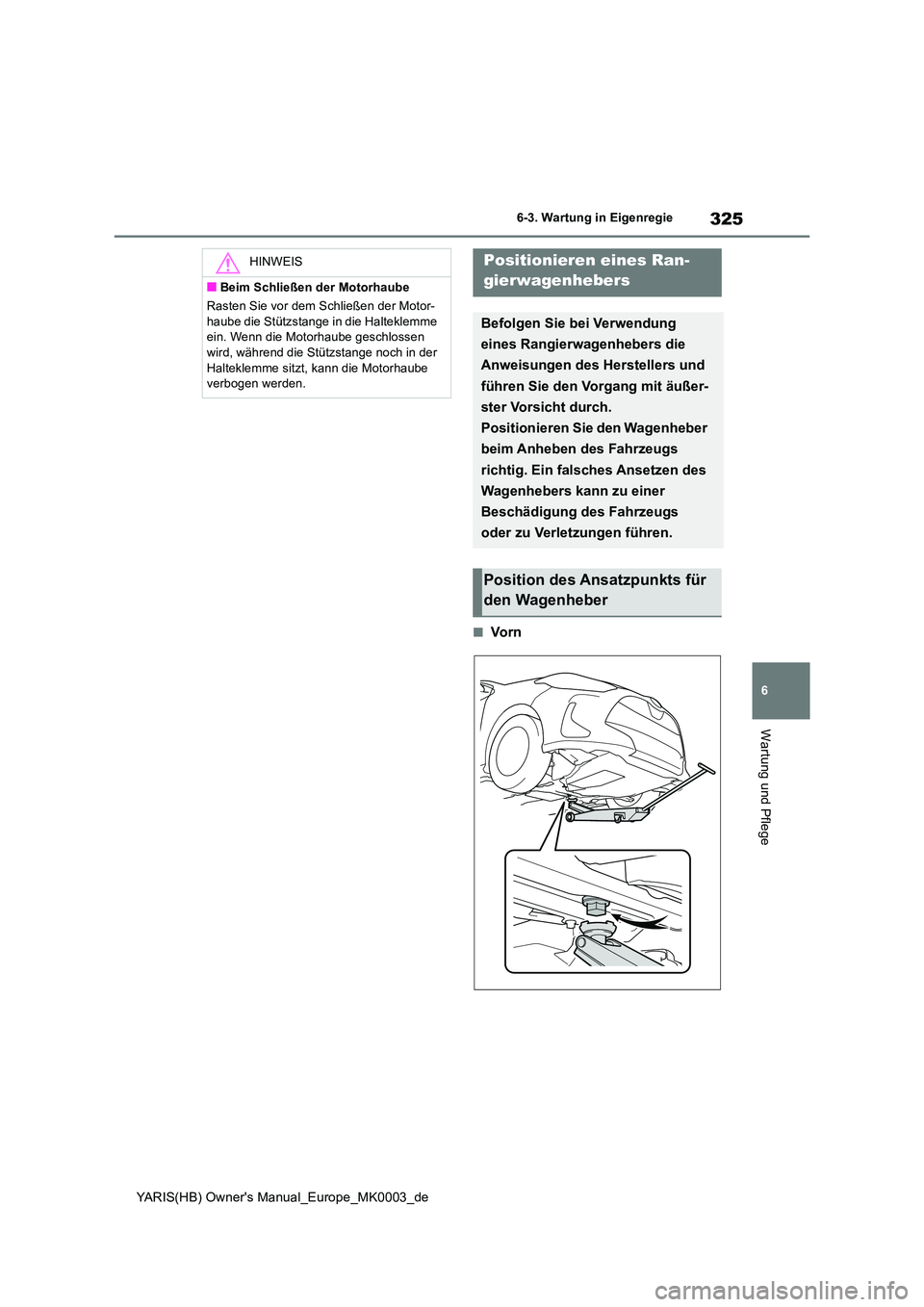

■Vo r n
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motor-
haube die Stützstange in die Halteklemme ein. Wenn die Motorhaube geschlossen wird, während die Stützstange noch in der
Halteklemme sitzt, kann die Motorhaube verbogen werden.
Positionieren eines Ran-
gierwagenhebers
Befolgen Sie bei Verwendung
eines Rangierwagenhebers die
Anweisungen des Herstellers und
führen Sie den Vorgang mit äußer-
ster Vorsicht durch.
Positionieren Sie den Wagenheber
beim Anheben des Fahrzeugs
richtig. Ein falsches Ansetzen des
Wagenhebers kann zu einer
Beschädigung des Fahrzeugs
oder zu Verletzungen führen.
Position des Ansatzpunkts für
den Wagenheber

326
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie

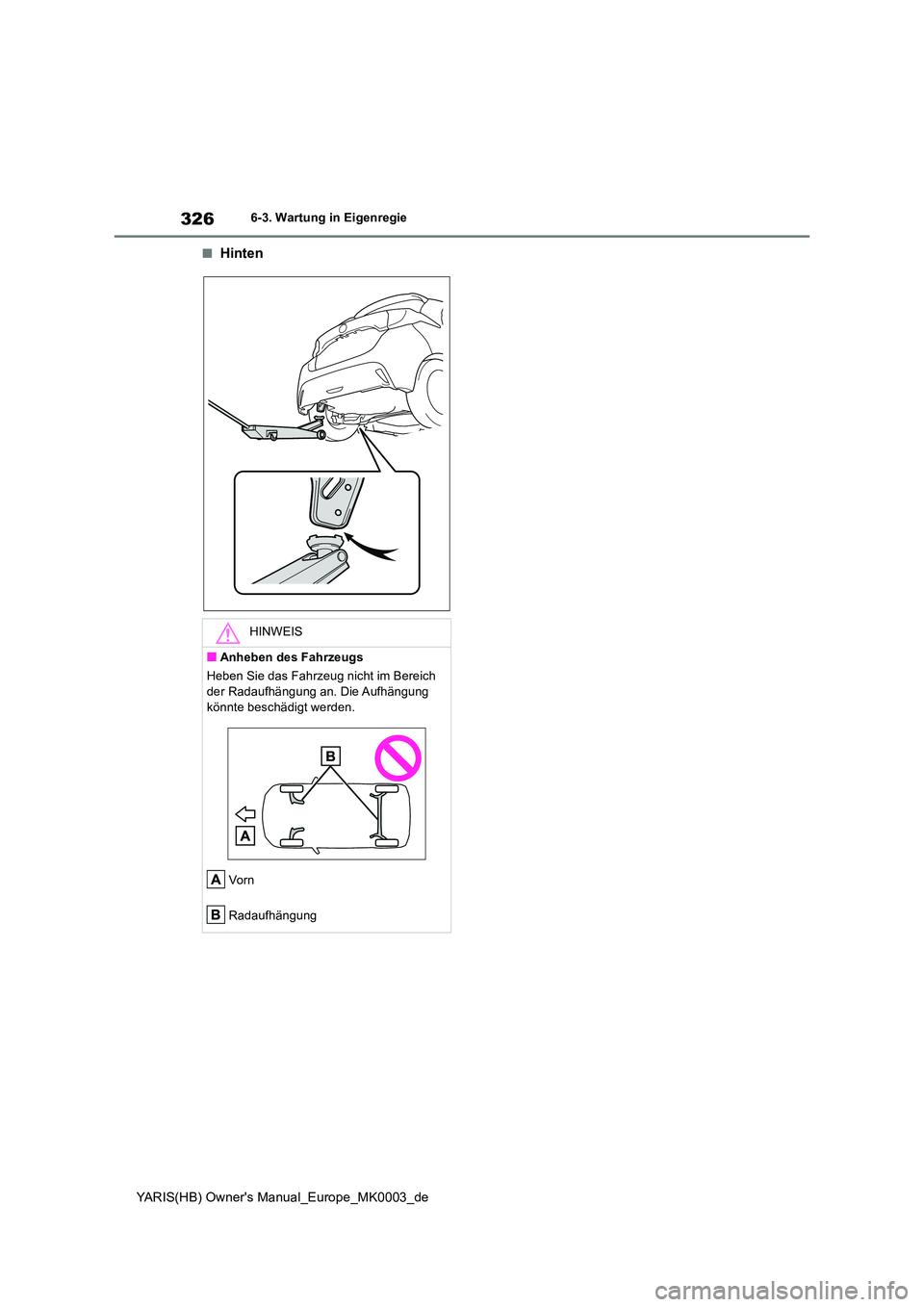

■Hinten
HINWEIS
■Anheben des Fahrzeugs
Heben Sie das Fahrzeug nicht im Bereich
der Radaufhängung an. Die Aufhängung könnte beschädigt werden.
Vo rn
Radaufhängung

327
6
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie
Wartung und Pflege
Motor 1KR-FE
Motor M15A-FKS
Motorraum
Komponenten

328
YARIS(HB) Owner's Manual_Europe_MK0003_de
6-3. Wartung in Eigenregie

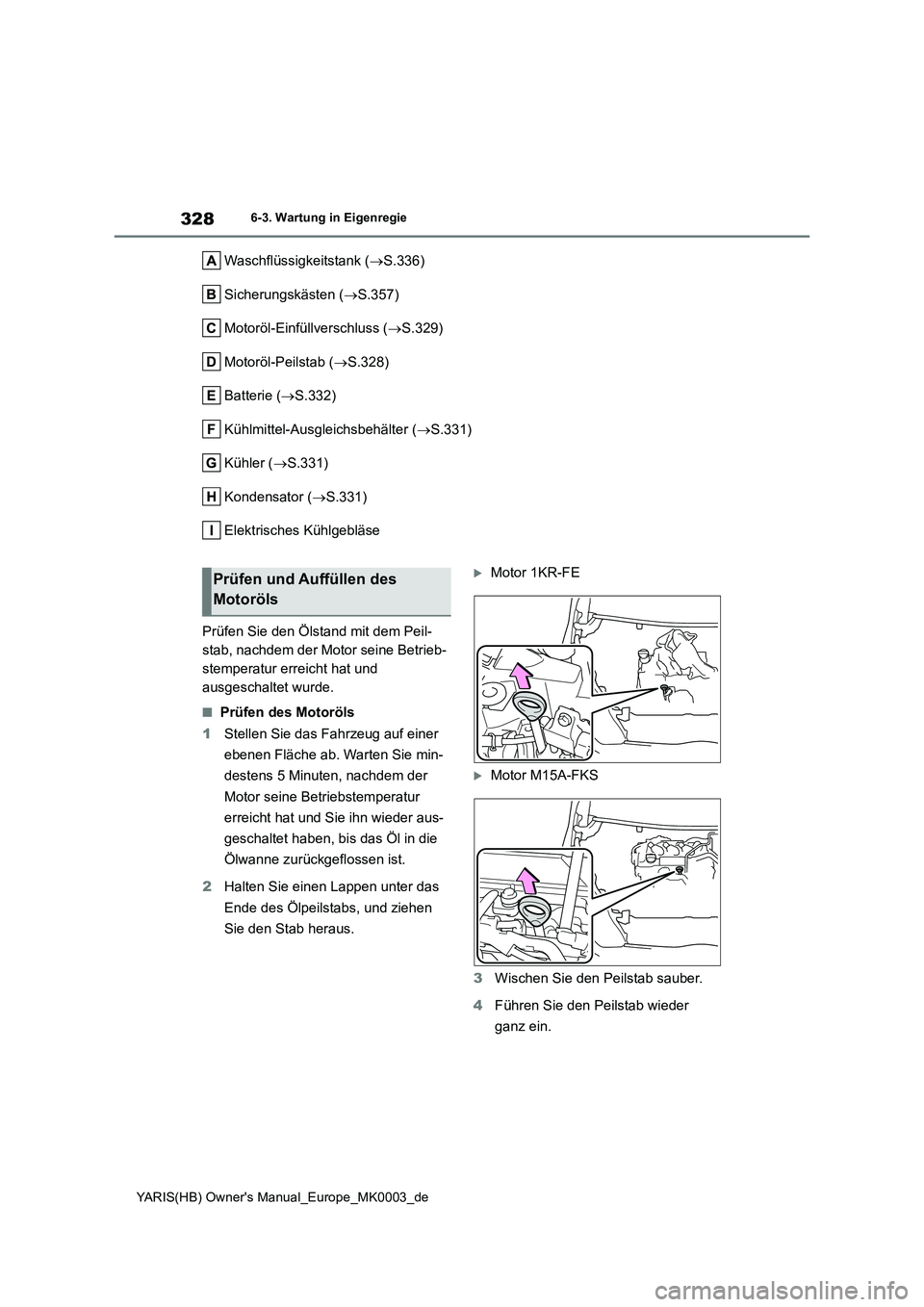

Waschflüssigkeitstank (→S.336)
Sicherungskästen (→S.357)
Motoröl-Einfüllverschluss (→S.329)
Motoröl-Peilstab (→S.328)
Batterie (→S.332)
Kühlmittel-Ausgleichsbehälter (→S.331)
Kühler (→S.331)
Kondensator (→S.331)
Elektrisches Kühlgebläse
Prüfen Sie den Ölstand mit dem Peil-
stab, nachdem der Motor seine Betrieb-
stemperatur erreicht hat und
ausgeschaltet wurde.
■Prüfen des Motoröls
1Stellen Sie das Fahrzeug auf einer
ebenen Fläche ab. Warten Sie min-
destens 5 Minuten, nachdem der
Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder aus-
geschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
2Halten Sie einen Lappen unter das
Ende des Ölpeilstabs, und ziehen
Sie den Stab heraus.
Motor 1KR-FE
Motor M15A-FKS
3Wischen Sie den Peilstab sauber.
4Führen Sie den Peilstab wieder
ganz ein.
Prüfen und Auffüllen des
Motoröls
