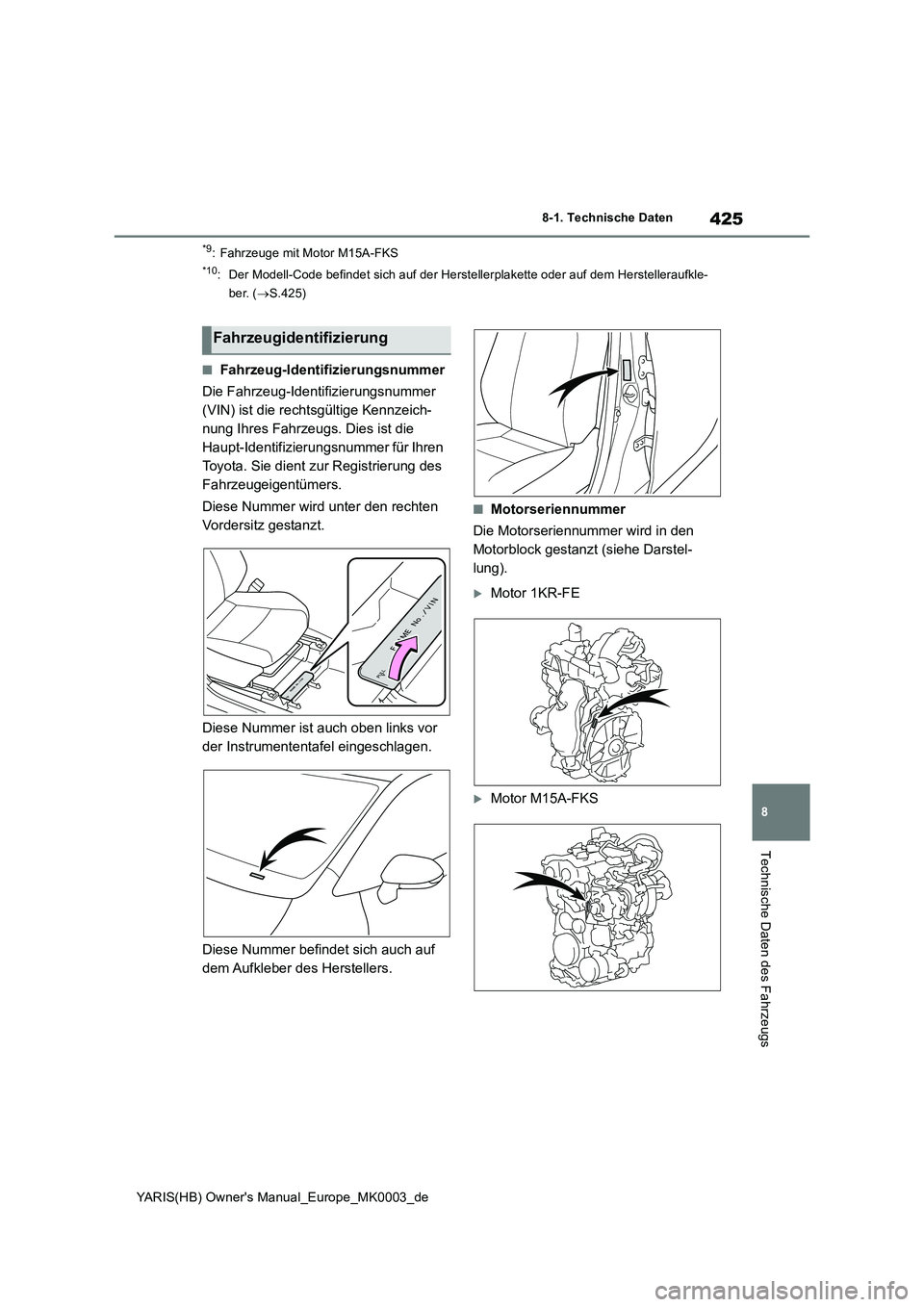

2021 TOYOTA YARIS Betriebsanleitungen (in German)

425
8
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
*9: Fahrzeuge mit Motor M15A-FKS
*10: Der Modell-Code befindet sich auf der Herstellerplakette oder auf dem Herstelleraufkle-
ber. ( →S.425)
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Diese Nummer wird unter den rechten
Vordersitz gestanzt.
Diese Nummer ist auch oben links vor
der Instrumententafel eingeschlagen.
Diese Nummer befindet sich auch auf
dem Aufkleber des Herstellers.
■Motorseriennummer
Die Motorseriennummer wird in den
Motorblock gestanzt (siehe Darstel-
lung).
Motor 1KR-FE
Motor M15A-FKS
Fahrzeugidentifizierung

426
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Motor 1KR-FE
Motor M15A-FKS
Motor
Modell1KR-FE
Ty p3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub71,0 × 84,0 mm
Hubraum998 cm3
Ventilspiel (kalter Motor)Einlass: 0,145 mm - 0,235 mm
Auslass: 0,275 mm - 0,365 mm
RiemenspannungAutomatische Einstellung
ModellM15A-FKS
Ty p3-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5 × 97,6 mm
Hubraum1490 cm3
VentilspielAutomatische Einstellung
RiemenspannungAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn an der Tankstelle diese Typen von
Kraftstoffkennzeichnungen angegeben sind,
verwenden Sie nur Kraftstoff mit einer der fol-
genden Kennzeichnungen.
EU-Raum:
Nur bleifreies Benzin gemäß Europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin

427
8

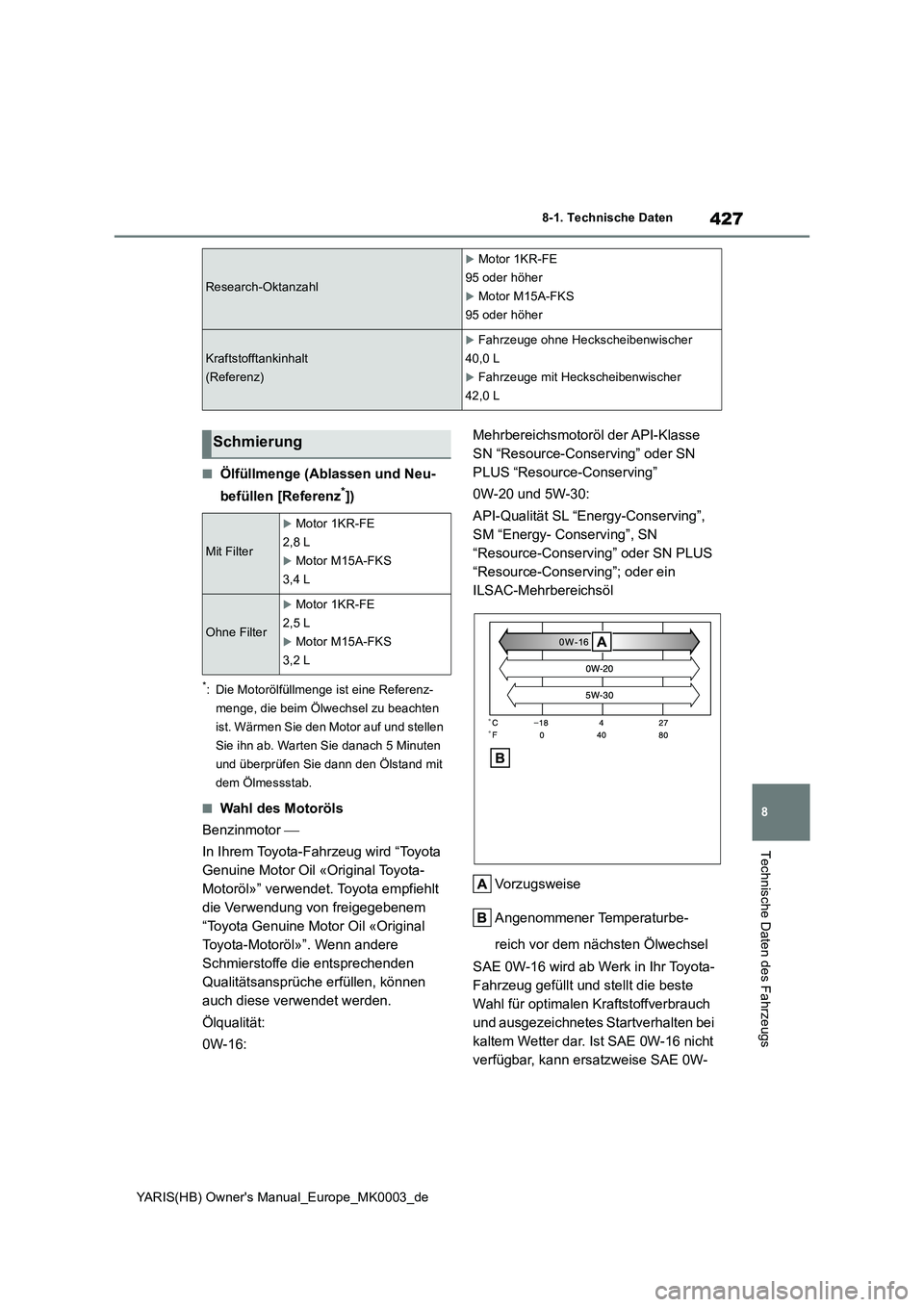

YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz
*])
*: Die Motorölfüllmenge ist eine Referenz-
menge, die beim Ölwechsel zu beachten
ist. Wärmen Sie den Motor auf und stellen
Sie ihn ab. Warten Sie danach 5 Minuten
und überprüfen Sie dann den Ölstand mit
dem Ölmessstab.
■Wahl des Motoröls
Benzinmotor ⎯
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil «Original Toyota-
Motoröl»” verwendet. Toyota empfiehlt
die Verwendung von freigegebenem
“Toyota Genuine Motor Oil «Original
Toyota-Motoröl»”. Wenn andere
Schmierstoffe die entsprechenden
Qualitätsansprüche erfüllen, können
auch diese verwendet werden.
Ölqualität:
0W-16:Mehrbereichsmotoröl der API-Klasse
SN “Resource-Conserving” oder SN
PLUS “Resource-Conserving”
0W-20 und 5W-30:
API-Qualität SL “Energy-Conserving”,
SM “Energy- Conserving”, SN
“Resource-Conserving” oder SN PLUS
“Resource-Conserving”; oder ein
ILSAC-Mehrbereichsöl
Vo rz u gs w ei se
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-16 wird ab Werk in Ihr Toyota-
Fahrzeug gefüllt und stellt die beste
Wahl für optimalen Kraftstoffverbrauch
und ausgezeichnetes Startverhalten bei
kaltem Wetter dar. Ist SAE 0W-16 nicht
verfügbar, kann ersatzweise SAE 0W-
Research-Oktanzahl
Motor 1KR-FE
95 oder höher
Motor M15A-FKS
95 oder höher
Kraftstofftankinhalt
(Referenz)
Fahrzeuge ohne Heckscheibenwischer
40,0 L
Fahrzeuge mit Heckscheibenwischer
42,0 L
Schmierung
Mit Filter
Motor 1KR-FE
2,8 L
Motor M15A-FKS
3,4 L
Ohne Filter
Motor 1KR-FE
2,5 L
Motor M15A-FKS
3,2 L

428

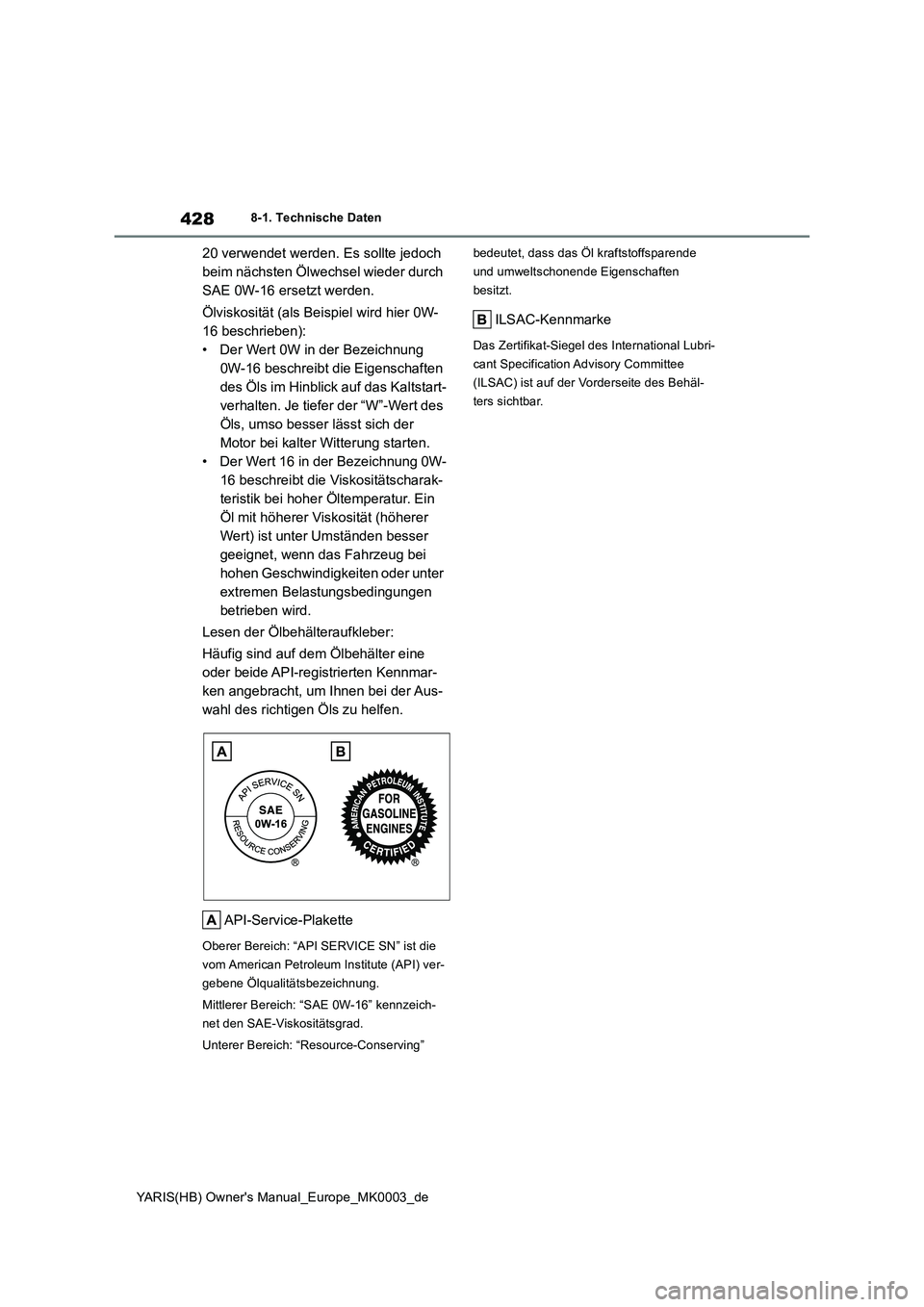

YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
20 verwendet werden. Es sollte jedoch
beim nächsten Ölwechsel wieder durch
SAE 0W-16 ersetzt werden.
Ölviskosität (als Beispiel wird hier 0W-
16 beschrieben):
• Der Wert 0W in der Bezeichnung
0W-16 beschreibt die Eigenschaften
des Öls im Hinblick auf das Kaltstart-
verhalten. Je tiefer der “W”-Wert des
Öls, umso besser lässt sich der
Motor bei kalter Witterung starten.
• Der Wert 16 in der Bezeichnung 0W-
16 beschreibt die Viskositätscharak-
teristik bei hoher Öltemperatur. Ein
Öl mit höherer Viskosität (höherer
Wert) ist unter Umständen besser
geeignet, wenn das Fahrzeug bei
hohen Geschwindigkeiten oder unter
extremen Belastungsbedingungen
betrieben wird.
Lesen der Ölbehälteraufkleber:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Aus-
wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN” ist die
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Bereich: “SAE 0W-16” kennzeich-
net den SAE-Viskositätsgrad.
Unterer Bereich: “Resource-Conserving” bedeutet, dass das Öl kraftstoffsparende
und umweltschonende Eigenschaften
besitzt.
ILSAC-Kennmarke
Das Zertifikat-Siegel des International Lubri-
cant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behäl-
ters sichtbar.

429
8

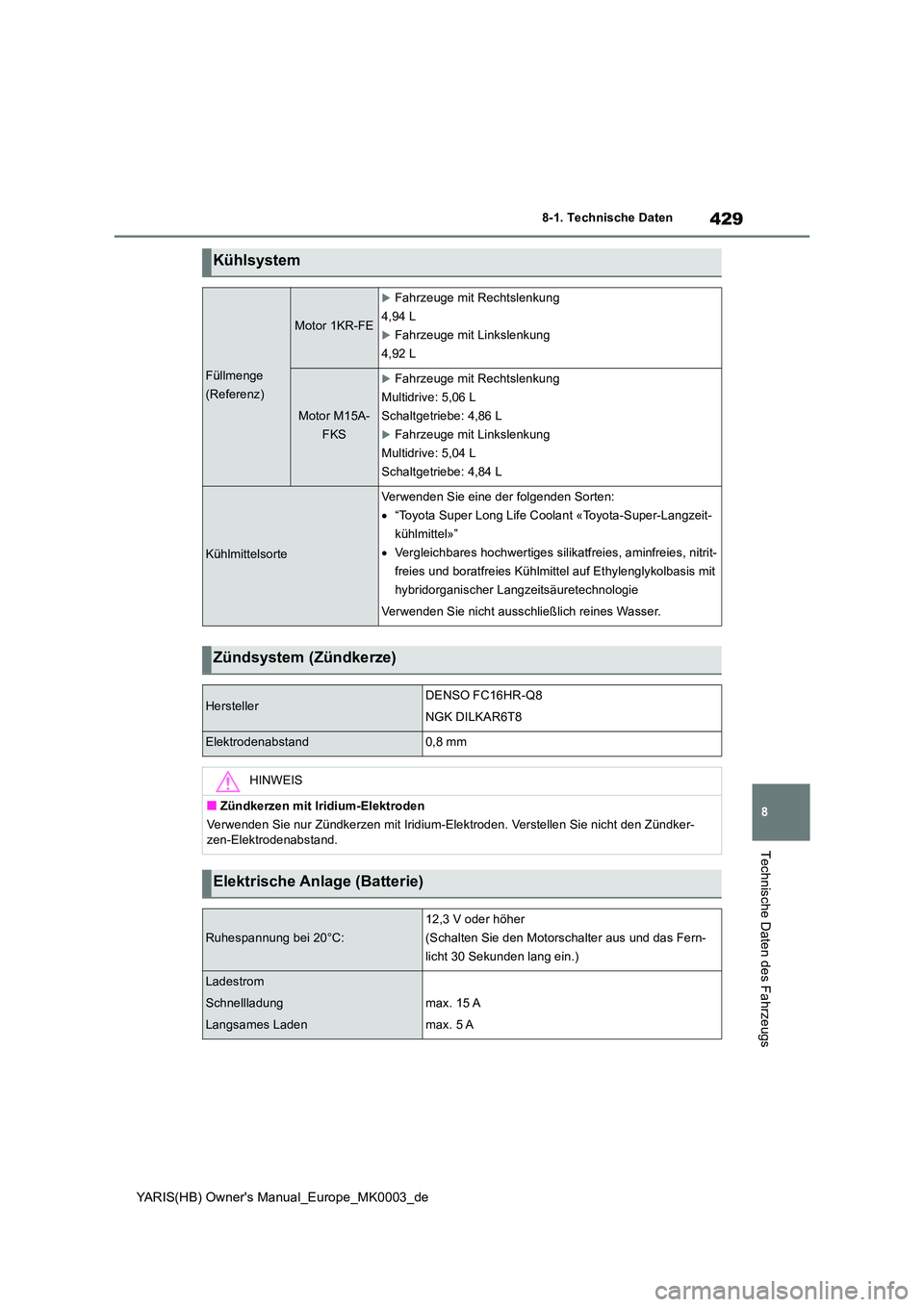

YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
Kühlsystem
Füllmenge
(Referenz)
Motor 1KR-FE
Fahrzeuge mit Rechtslenkung
4,94 L
Fahrzeuge mit Linkslenkung
4,92 L
Motor M15A-
FKS
Fahrzeuge mit Rechtslenkung
Multidrive: 5,06 L
Schaltgetriebe: 4,86 L
Fahrzeuge mit Linkslenkung
Multidrive: 5,04 L
Schaltgetriebe: 4,84 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant «Toyota-Super-Langzeit-
kühlmittel»”
• Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmittel auf Ethylenglykolbasis mit
hybridorganischer Langz eitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
HerstellerDENSO FC16HR-Q8
NGK DILKAR6T8
Elektrodenabstand0,8 mm
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den Zündker- zen-Elektrodenabstand.
Elektrische Anlage (Batterie)
Ruhespannung bei 20°C:
12,3 V oder höher
(Schalten Sie den Motorschalter aus und das Fern-
licht 30 Sekunden lang ein.)
Ladestrom
Schnellladung
Langsames Laden
max. 15 A
max. 5 A

430

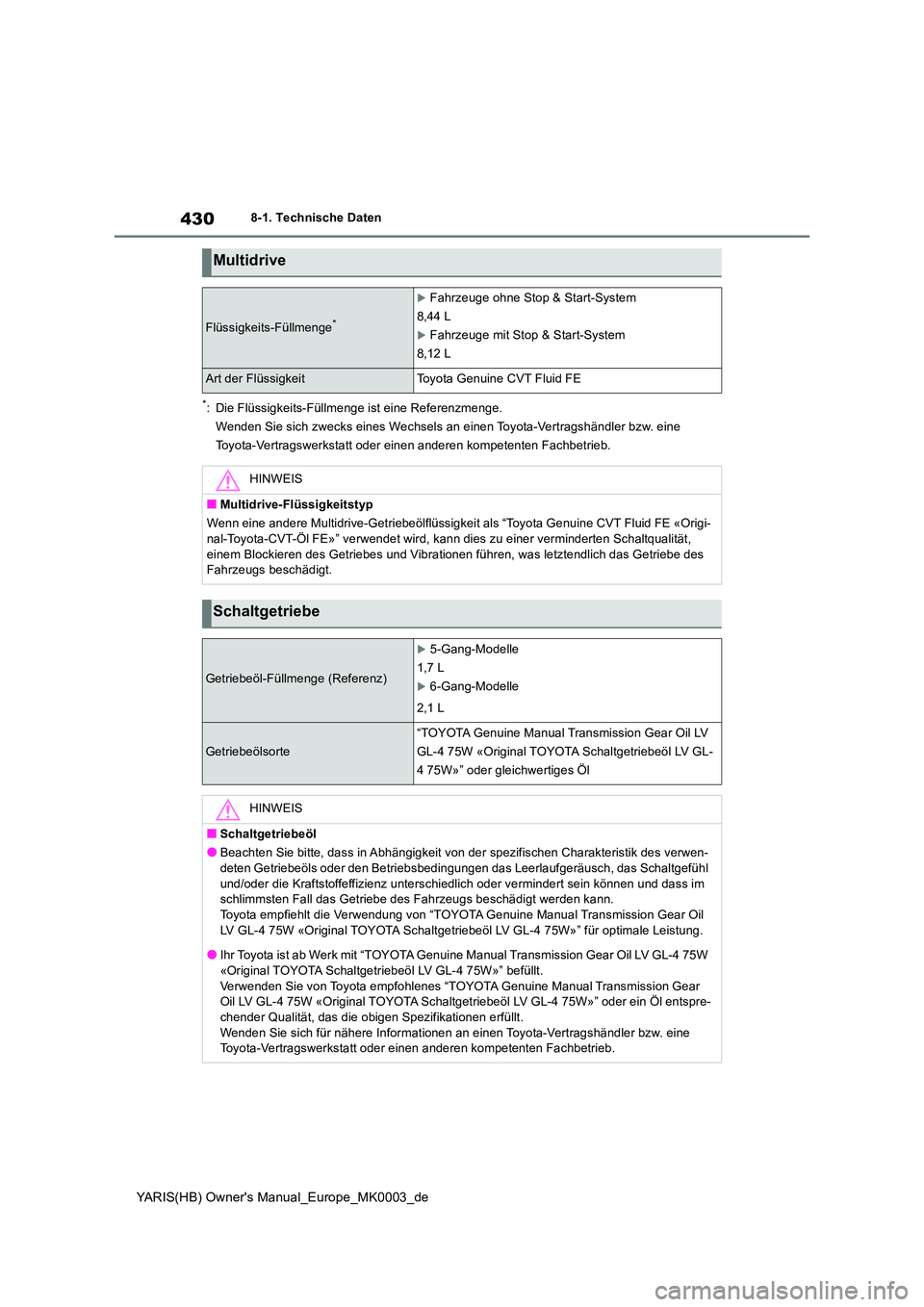

YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
*: Die Flüssigkeits-Füllmenge ist eine Referenzmenge.
Wenden Sie sich zwecks eines Wechsels an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
Multidrive
Flüssigkeits-Füllmenge*
Fahrzeuge ohne Stop & Start-System
8,44 L
Fahrzeuge mit Stop & Start-System
8,12 L
Art der FlüssigkeitToyota Genuine CVT Fluid FE
HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid FE «Origi- nal-Toyota-CVT-Öl FE»” verwendet wird, kann dies zu einer verminderten Schaltqualität,
einem Blockieren des Getriebes und Vibrationen führen, was letztendlich das Getriebe des Fahrzeugs beschädigt.
Schaltgetriebe
Getriebeöl-Füllmenge (Referenz)
5-Gang-Modelle
1,7 L
6-Gang-Modelle
2,1 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W «Original TOYOTA Schaltgetriebeöl LV GL-
4 75W»” oder gleichwertiges Öl
HINWEIS
■Schaltgetriebeöl
●Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des verwen-
deten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch, das Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert sein können und dass im schlimmsten Fall das Getriebe des Fahrzeugs beschädigt werden kann.
Toyota empfiehlt die Verwendung von “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W «Original TOYOTA Schaltgetriebeöl LV GL-4 75W»” für optimale Leistung.
●Ihr Toyota ist ab Werk mit “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W
«Original TOYOTA Schaltgetriebeöl LV GL-4 75W»” befüllt. Verwenden Sie von Toyota empfohlenes “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W «Original TOYOTA Schaltgetriebeöl LV GL-4 75W»” oder ein Öl entspre-
chender Qualität, das die obigen Spezifikationen erfüllt. Wenden Sie sich für nähere Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.

431
8

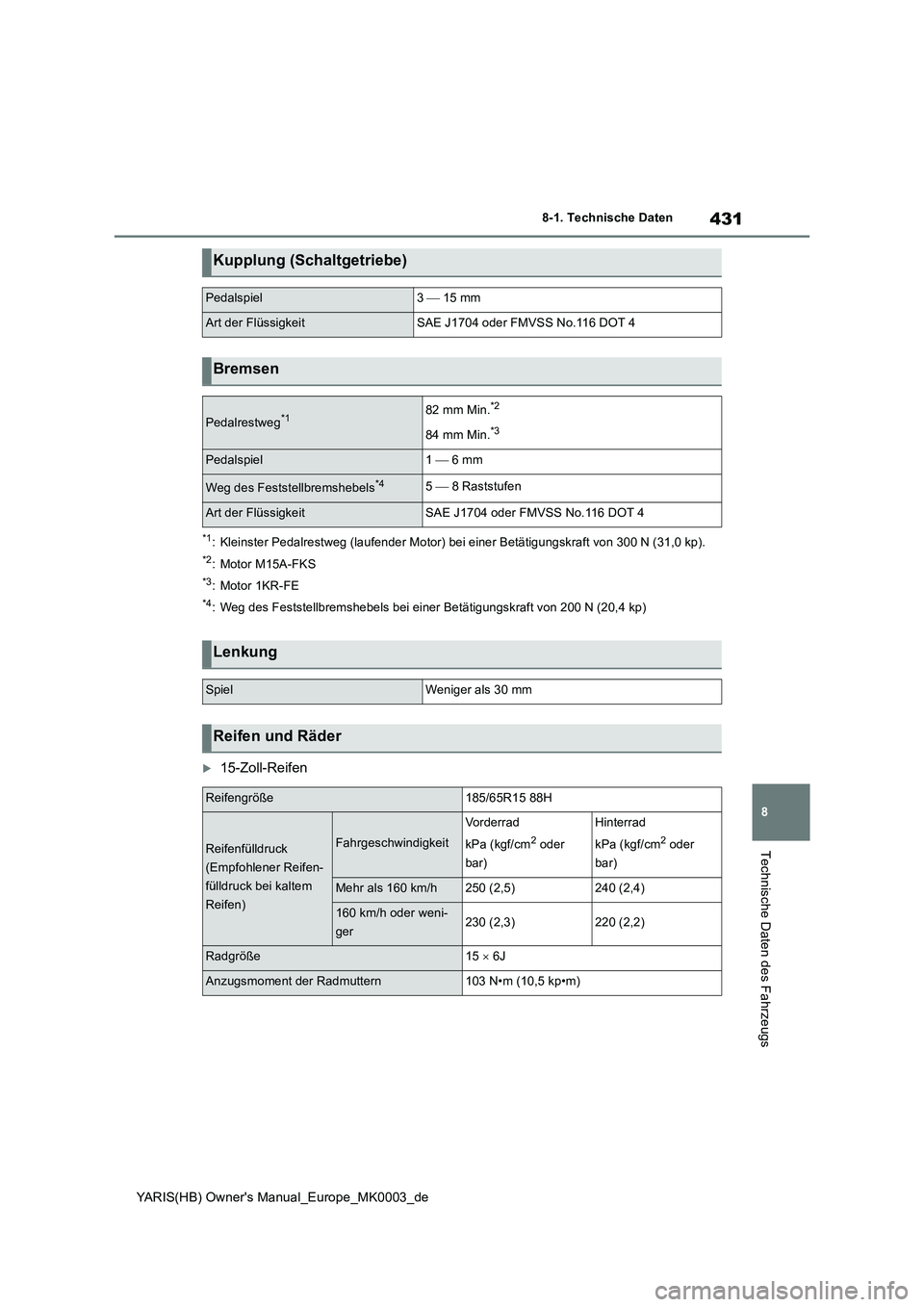

YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
Technische Daten des Fahrzeugs
*1: Kleinster Pedalrestweg (laufender Motor) bei einer Betätigungskraft von 300 N (31,0 kp).
*2: Motor M15A-FKS
*3: Motor 1KR-FE
*4: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)
15-Zoll-Reifen
Kupplung (Schaltgetriebe)
Pedalspiel3 ⎯ 15 mm
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Bremsen
Pedalrestweg*182 mm Min.*2
84 mm Min.*3
Pedalspiel1 ⎯ 6 mm
Weg des Feststellbremshebels*45 ⎯ 8 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße185/65R15 88H
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)Fahrgeschwindigkeit
Vorderrad
kPa (kgf/cm
2 oder
bar)
Hinterrad
kPa (kgf/cm
2 oder
bar)
Mehr als 160 km/h250 (2,5)240 (2,4)
160 km/h oder weni-
ger230 (2,3)220 (2,2)
Radgröße15 × 6J
Anzugsmoment der Radmuttern103 N•m (10,5 kp•m)

432
YARIS(HB) Owner's Manual_Europe_MK0003_de
8-1. Technische Daten
16-Zoll-Reifen
17-Zoll-Reifen
Notrad (je nach Ausstattung)
■Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm
2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit Geschwin-
digkeiten unter 100 km/h fahren.
Reifengröße195/55R16 87V
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)Fahrgeschwindigkeit
Vorderrad
kPa (kgf/cm
2 oder
bar)
Hinterrad
kPa (kgf/cm
2 oder
bar)
Mehr als 160 km/h240 (2,4)220 (2,2)
160 km/h oder weni-
ger220 (2,2)200 (2,0)
Radgröße16 × 6J
Anzugsmoment der Radmuttern103 N•m (10,5 kp•m)
Reifengröße205/45R17 84W
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)Vorderrad
kPa (kgf/cm
2 oder bar)
Hinterrad
kPa (kgf/cm
2 oder bar)
220 (2,2)200 (2,0)
Radgröße17 × 6 1/2J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT125/70D16 96M
Reifenfülldruck
(Empfohlener Reifen-
fülldruck bei kaltem
Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße16 × 4T
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
