2021 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47D71D_(D)
2153. Bloc d’instrumentation
3
Bloc d’instrumentation
■Écran à cristaux liquides
De petites taches ou des taches claires peuvent apparaître sur l’écran. Ce
phénomène est caractéristique des écrans à cristaux liquides; il n’y a aucun
risque à continuer d’utiliser l’écran.
■ Affichage contextuel
Certaines fonctions, par exemple le contacteur de sélection du mode de
conduite et le climatiseur, sont liées au fonctionnement et ent raînent l’affi-
chage d’écrans contextuels sur l’écran multifonction. Si vous n e souhaitez
pas les écrans contextuels de ces fonctions, vous pouvez les dé sactiver dans
les paramètres “Personnalisation compteur”. ( P. 265)
AVERTISSEMENT
■Pour éviter un accident
■ Précautions relatives à l’utilisation pendant la conduite
Pour des raisons de sécurité, évitez autant que possible d’acti onner le
contacteur de commande du compteur pendant la conduite, et ne r egardez
pas sans cesse l’écran multifonction pendant que vous conduisez. Arrêtez
le véhicule et actionnez le contacteur de commande du compteur. Si vous
négligiez de le faire, une erreur de fonctionnement du volant p ourrait se
produire, occasionnant un accident imprévu.
NOTE
■ Écran d’informations à basses températures
Laissez l’intérieur du véhicule se réchauffer avant d’utiliser l’écran d’infor-
mations à cristaux liquides. À des températures très basses, la réponse du
moniteur d’affichage des informations peut être lente et les modifications à
l’écran peuvent être retardées.
Ne placez aucun objet et ne fixez pas
d’autocollants devant le bloc d’instru-
mentation. L’objet pourrait obscurcir ou
obstruer l’écran, ou se réfléchir sur celui-
ci, et provoquer éventuellement un acci-
dent.

216
PRIUS PRIME_OM_OM47D71D_(D)
3. Bloc d’instrumentation
Lampes témoins et voyants
Les lampes témoins et les voyants informent le conducteur de
l’état des différents systèmes du véhicule.
À des fins explicatives, toutes les lampes témoins et tous les
voyants sont allumés sur l’illustration suivante.

PRIUS PRIME_OM_OM47D71D_(D)
2173. Bloc d’instrumentation
3
Bloc d’instrumentation

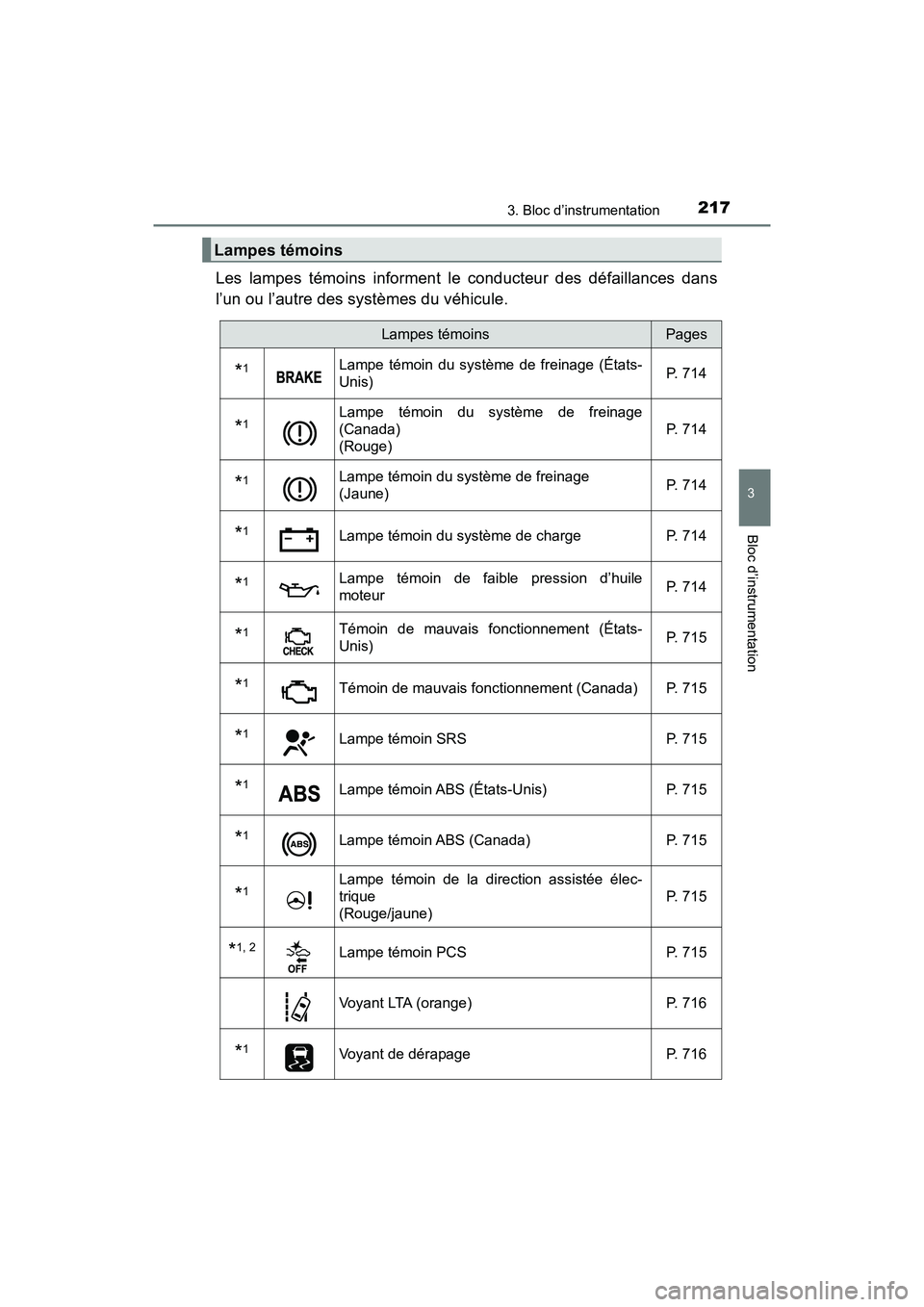

Les lampes témoins informent le conducteur des défaillances dans
l’un ou l’autre des systèmes du véhicule.
Lampes témoins
Lampes témoinsPages
*1Lampe témoin du système de freinage (États-
Unis) P. 714
*1Lampe témoin du système de freinage
(Canada)
(Rouge)P. 714
*1Lampe témoin du système de freinage
(Jaune)
P. 714
*1Lampe témoin du système de charge
P. 714
*1Lampe témoin de faible pression d’huile
moteur P. 714
*1Témoin de mauvais fonctionnement (États-
Unis)P. 715
*1Témoin de mauvais fonctionnement (Canada) P. 715
*1Lampe témoin SRS
P. 715
*1Lampe témoin ABS (États-Unis)P. 715
*1Lampe témoin ABS (Canada)P. 715
*1Lampe témoin de la direction assistée élec-
trique
(Rouge/jaune) P. 715
*1, 2Lampe témoin PCS
P. 715
Voyant LTA (orange) P. 716
*1Voyant de dérapageP. 716

218
PRIUS PRIME_OM_OM47D71D_(D)
3. Bloc d’instrumentation
*1: Ces lampes s’allument lorsque le contacteur d’alimentation est placé en
mode ON pour indiquer qu’une vérification de système est en cou rs. Elles
s’éteindront après l’activation du système hybride ou au bout d e quelques
secondes. Si une lampe ne s’allume pas ou si elle ne s’éteint p as, cela
peut indiquer la défaillance d’un système. Faites vérifier le v éhicule par
votre concessionnaire Toyota.
*2: La lampe clignote ou s’allume pour indiquer une défaillance.
*3: La lampe clignote pour indiquer une défaillance.
*1Lampe témoin de haute température du liquide
de refroidissement P. 716
*1, 3Voyant PKSB OFF (si le véhicule en est doté) P. 716
Lampe témoin de portière ouverte
P. 717
Lampe témoin de basse réserve de carburant P. 717
Lampe témoin de rappel de ceinture de sécu-
rité du conducteur et du passager avantP. 717
Lampe témoin de rappel de ceinture de sécu-
rité des passagers arrière (États-Unis)P. 717
Lampe témoin de rappel de ceinture de sécu-
rité des passagers arrière (Canada)P. 717
*1Lampe témoin principale
P. 717
*1Lampe témoin de pression des pneusP. 718
Lampes témoinsPages

PRIUS PRIME_OM_OM47D71D_(D)
2193. Bloc d’instrumentation
3
Bloc d’instrumentation
Les voyants informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Vo y a n t s
VoyantsPages
Voyant de clignotant P. 373
Voyant des phares (États-Unis) P. 375
Voyant des feux arrière (Canada)P. 377
Voyant de frein de stationnement (États-Unis) P. 374
Voyant de frein de stationnement (Canada) P. 374
Voyant des feux de route P. 377
Voyant des phares antibrouillards (si le véhi-
cule en est doté)P. 385
Voyant de sécurité
P. 86
Voyant “READY”P. 358
Indicateurs de position de changement de
vitesse P. 365
*1, 2Voyant de dérapage
P. 529
*1, 3Voyant VSC OFFP. 530
Voyant du régulateur de vitesseP. 449
Voyant du régulateur de vitesse dynamique à
radar P. 444

220
PRIUS PRIME_OM_OM47D71D_(D)
3. Bloc d’instrumentation
*1: Ces lampes s’allument lorsque le contacteur d’alimentation est placé en
mode ON pour indiquer qu’une vérification de système est en cou rs. Elles
s’éteindront après l’activation du système hybride ou au bout d e quelques
secondes. Si une lampe ne s’allume pas ou si elle ne s’éteint p as, cela
peut indiquer la défaillance d’un système. Faites vérifier le v éhicule par
votre concessionnaire Toyota.
*2 : La lampe clignote pour indiquer que le système est en fonctio n.
*3 : La lampe s’allume lorsque le système est désactivé.
Voyant “SET” du régulateur de vitesseP. 444
*1, 3Lampe témoin PCSP. 410
*4Voyant LTA P. 427
Voyant de contrôle de la directionP. 427
Voyant de la fonction automatique des feux de
route P. 380
Voyant du volant chauffant (si le véhicule en
est doté)P. 572
Voyant “BSM” (si le véhicule en est doté) P. 457
Voyant du système intuitif d’aide au stationne-
ment (si le véhicule en est doté)P. 471
*1, 3Voyant PKSB OFF (si le véhicule en est doté) P. 483
*1Voyant S-APGS (si le véhicule en est doté) P. 498
*1Voyant “AIR BAG ON/OFF” (États-Unis) P. 52
*1Voyant “AIR BAG ON/OFF” (Canada)
P. 52
VoyantsPages

PRIUS PRIME_OM_OM47D71D_(D)
2213. Bloc d’instrumentation
3
Bloc d’instrumentation
*4: Selon les conditions de fonctionnement, la couleur et l’état du voyant
(éclairé/clignotant) changent.
■
Affichage principal et écran multifonction
*1 : Le voyant affiché change en fonction du mode de fonctionnemen t actuel
du système hybride branchable.
*2 : Le voyant affiché change en fonction du mode de conduite actu el.
Voyants et symboles affichés sur l’écran
VoyantsPages
*1Voyant de mode de conduite EVP. 94
*1Voyant du mode EV auto P. 94
*1Voyant du mode de charge de la batterie
hybride P. 9 5
*2Voyant “ECO MODE”
P. 455
*2Voyant “PWR MODE”P. 455
Voyant EVP. 242

222
PRIUS PRIME_OM_OM47D71D_(D)
3. Bloc d’instrumentation
■Écran multifonction (affichage des symboles*)
* : Ces symboles s’affichent avec un message. En outre, les affichages des
symboles énumérés ici ne sont qu’un exemple, et différents symb oles
peuvent s’afficher en fonction du contenu de l’écran multifonct ion.
Affichage des symbolesPages
Système Smart key P. 358
Système de priorité des freins/système de
gestion du démarrage/fonction de freinage
d’aide au stationnement (si le véhicule en
est doté) P. 719
LTA (aide au maintien de la trajectoire)
P. 431
P. 431
Avertissement de faible pression d’huile
moteur (Canada uniquement) P. 719
