2021 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47D71D_(D)
6717-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

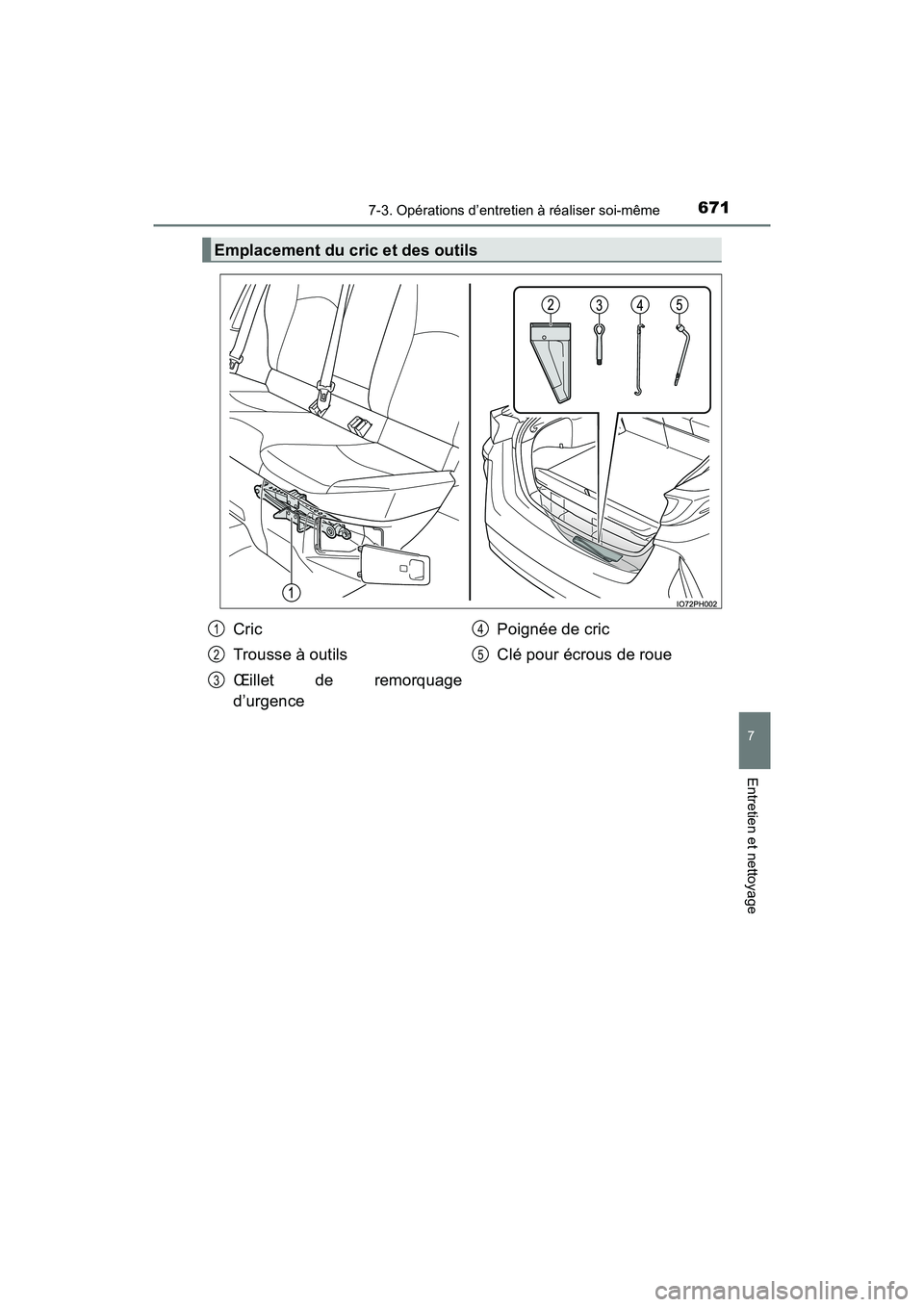

Emplacement du cric et des outils
Cric
Trousse à outils
Œillet de remorquage
d’urgencePoignée de cric
Clé pour écrous de roue1
2
3
4
5

672
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT
■Utilisation du cric
Observez les précautions suivantes.
Une utilisation inadéquate du cric pourrait provoquer la chute soudaine
du véhicule hors du cric et occasionner des blessures graves, v oire
mortelles.
●N’utilisez que le cric fourni avec ce véhicule pour remplacer u n pneu.
Ne l’utilisez pas sur un autre véhicule, et n’utilisez pas de c ric prove-
nant d’un autre véhicule pour remplacer des pneus sur ce véhicu le.
●Ne levez pas le véhicule lorsqu’un passager est à l’intérieur.
●N’utilisez le cric que pour remplacer des pneus ou installer/retirer des
chaînes antidérapantes.
●Ne placez aucune partie de votre corps sous le véhicule pendant qu’il
est supporté par le cric.
●Ne faites pas démarrer le système hybride et ne conduisez pas l e
véhicule lorsqu’il est supporté par le cric.
●Lorsque vous levez le véhicule, ne placez aucun objet sur ou so us le
cric.
●Ne soulevez le véhicule qu’à la hauteur nécessaire pour remplac er le
pneu.
●Si vous devez aller sous le véhicule, utilisez un système de le vage
spécial pour automobile.
●Lorsque vous abaissez le véhicule, assurez-vous qu’il n’y a per sonne
à proximité. S’il y a des gens à proximité, avertissez-les à vo ix haute
avant d’abaisser le véhicule.
■Lors du retrait du cric de son emplacement de rangement
Le cric pourrait être chaud en raison de la chaleur de l’équipe ment de
charge pendant et après la charge. Veuillez utiliser des gants lors de la
manipulation du cric. S’il était touché à mains nues, cela pour rait occa-
sionner des brûlures.
●Placez le cric correctement sur son
point de levage. ( P. 676)

PRIUS PRIME_OM_OM47D71D_(D)
6737-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Ouvrez le hayon. (P. 3 0 6 )
Soulevez la plaque sous le cou-
vercle du compartiment et sor-
tez la trousse à outils.
Ouvrez la trousse à outils, puis sortez la poignée de cric et la clé
pour écrous de roue.
Après avoir utilisé les outils, rangez-les en suivant les étape s précé-
dentes dans l’ordre inverse.
Sortie des outils
1
2
3

674
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Tirez le couvercle pour décro-
cher les languettes, et retirez le
couvercle.
Tournez la partie pour des-
serrer le cric, puis sortez-le len-
tement.
Soyez prudent lors de la manipu-
lation du cric, car il pourrait deve-
nir chaud en fonction des
circonstances. (P. 672)
Si la partie ne peut pas être
desserrée, tournez-la à l’aide de
la poignée de cric.
Sortie du cric
1
2A
A

PRIUS PRIME_OM_OM47D71D_(D)
6757-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Calez les pneus.
Véhicules dotés d’enjoliveurs
de roue : Enlevez l’enjoliveur
de roue à l’aide de la clé.
Pour éviter de l’endommager,
couvrez l’extrémité de la clé d’un
chiffon.
Desserrez légèrement les
écrous de roue (un tour de clé).
Remplacement d’un pneu
1
Emplacement du pneuEmplacements des cales de roue
AvantCôté gaucheDerrière le pneu arrière droit
Côté droitDerrière le pneu arrière gauche
ArrièreCôté gaucheDevant le pneu avant droit
Côté droitDevant le pneu avant gauche
2
3

676
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Tournez à la main la partie
du cric jusqu’à ce que le centre
de la partie en retrait du cric
entre en contact avec le centre
du point de levage.
Assemblez la poignée de cric et
la clé pour écrous de roue tel
qu’indiqué sur l’illustration.
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
Retirez tous les écrous de roue,
puis le pneu.
Lorsque vous déposez le pneu
au sol placez le pneu de façon à
ce que la jante soit tournée vers
le haut, afin d’éviter de rayer sa
surface.
Point de levage
4A
5
6
7

PRIUS PRIME_OM_OM47D71D_(D)
6777-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
AVERTISSEMENT
■Remplacement d’un pneu
●Ne touchez pas aux jantes ni à la zone autour des freins lorsque le
véhicule vient tout juste de rouler.
Lorsque le véhicule a roulé, les jantes et la zone autour des f reins sont
brûlantes. Si vous les touchez avec vos mains, vos pieds ou une autre
partie de votre corps pendant que vous changez un pneu ou autre ,
vous risquez de vous brûler.
●Si vous négligiez ces précautions, les écrous de roue pourraien t se
desserrer et le pneu pourrait tomber, ce qui pourrait occasionn er des
blessures graves, voire mortelles.
• Après avoir changé les roues, faites serrer les écrous de roue dès
que possible à 76 ft•lbf (103 N•m, 10,5 kgf•m) à l’aide d’une clé
dynamométrique.
• Lorsque vous installez un pneu, n’utilisez que des écrous de r oue
conçus spécialement pour cette roue.
• S’il y a une fissure ou une déformation sur les boulons, les f ilets
d’écrou ou les trous des boulons des roues, faites vérifier le véhi-
cule par votre concessionnaire Toyota.
• Lorsque vous installez les écrous de roue, assurez-vous de les ins-
taller avec l’extrémité conique orientée vers l’intérieur. ( P. 668)

678
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Retirez toute souillure ou tout
corps étranger de la surface de
contact de la roue.
Si un corps étranger se retrouvait
sur la surface de contact de la
roue, les écrous de roue pour-
raient se desserrer pendant que
le véhicule est en mouvement,
provoquant le détachement du
pneu.
Installez le pneu et serrez légè-
rement chaque écrou de roue à
la main de façon à peu près
égale.
Serrez les écrous de roue
jusqu’à ce que les rondelles
entrent en contact avec la jante.
Abaissez le véhicule.
Serrez fermement chaque
écrou de roue deux à trois fois
dans l’ordre indiqué sur l’illus-
tration.
Couple de serrage :
76 ft•lbf (103 N•m, 10,5 kgf•m)
Installation du pneu
1
Rondelle
JanteO
P
Q
