2021 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47D71D_(D)

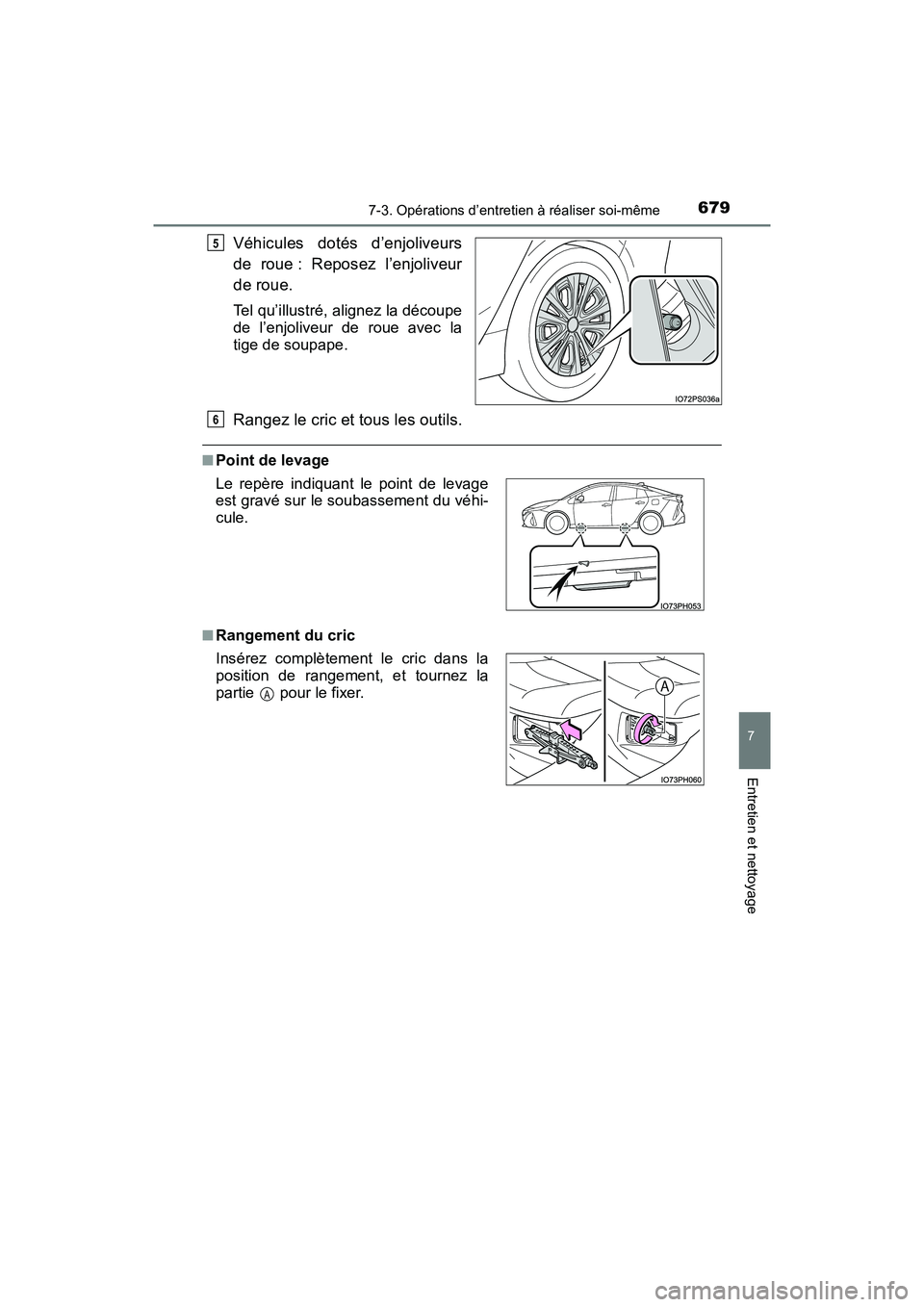

6797-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Véhicules dotés d’enjoliveurs
de roue : Reposez l’enjoliveur
de roue.
Tel qu’illustré, alignez la découpe
de l’enjoliveur de roue avec la
tige de soupape.
Rangez le cric et tous les outils.
■Point de levage
■Rangement du cric
5
Le repère indiquant le point de levage
est gravé sur le soubassement du véhi-
cule.
Insérez complètement le cric dans la
position de rangement, et tournez la
partie pour le fixer.
6
A

680
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
AVERTISSEMENT
■Après avoir utilisé les outils et le cric
Avant de conduire, assurez-vous que tous les outils et le cric sont bien
en place dans leur emplacement d’entreposage afin de réduire le s
risques de blessure en cas de collision ou de freinage brusque.
NOTE
■Lors du remplacement des pneus
Lorsque vous retirez ou installez les roues, les pneus ou les c apteurs de
pression et les émetteurs, contactez votre concessionnaire Toyo ta, car
les capteurs de pression et les émetteurs pourraient être endom magés
s’ils n’étaient pas manipulés correctement.

681
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Filtre du climatiseur
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De plus, n’utilisez
pas le climatiseur à distance pendant la procédure.
Ouvrez la portière du passager avant.
En laissant la portière ouverte, vous pouvez éviter que le clim atiseur à dis-
tance ne fonctionne de façon imprévue. ( P. 568)
Ouvrez la boîte à gants, puis
faites glisser l’amortisseur vers
l’extérieur.
Poussez de chaque côté de la
boîte à gants pour décrocher
les griffes, puis ouvrez lente-
ment et complètement la boîte
à gants tout en la soutenant.
Le filtre du climatiseur doit être remplacé régulièrement pour
assurer l’efficacité du climatiseur.
Remplacement du filtre du climatiseur
1
2
3
4

682
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
La boîte à gants étant complè-
tement ouverte, soulevez légè-
rement la boîte à gants et tirez
vers le siège afin de détacher le
fond de la boîte à gants.
N’utilisez pas de force excessive si
la boîte à gants ne se détache pas
lorsque vous la tirez légèrement.
Au lieu de cela, tirez vers le siège
tout en ajustant légèrement la hau-
teur de la boîte à gants.
Retirez le couvercle du filtre.
Déverrouillez le couvercle du
filtre.
Déplacez le couvercle du filtre
dans la direction de la flèche,
puis sortez-le des griffes.
Retirez le boîtier du filtre.
Retirez le filtre du climatiseur
du boîtier et remplacez-le par
un filtre neuf.
Les repères “UP” indiqués sur le
filtre doivent pointer vers le haut.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
5
6
1
2
7
8
9

PRIUS PRIME_OM_OM47D71D_(D)
6837-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
■Intervalle de vérification
Vérifiez et remplacez le filtre du climatiseur conformément au programme
d’entretien prévu. Dans des zones poussiéreuses ou des zones où la circula-
tion est dense, il est possible que le remplacement doive être devancé. (Pour
plus d’informations sur les ent retiens prescrits, veuillez vous reporter au
“Guide du programme d’entretien” ou au “Supplément au manuel du
propriétaire”.)
■ Si le débit d’air des évents dim inue de façon considérable
Le filtre est peut-être encrassé. Vérifiez le filtre et procéde z à son remplace-
ment si nécessaire.
AVERTISSEMENT
■ Lors du remplacement du filtre du climatiseur
Observez les précautions suivantes. Si vous négligiez de le faire, le climati-
seur pourrait fonctionner durant l a procédure, ce qui pourrait entraîner des
blessures.
● Vérifiez que le connecteur de charge n’est pas branché
Le climatiseur pourrait fonctionner en raison du réglage “Clim. prép.”
( P. 169) ou “Refroid. batt. trac.” ( P. 146)
● N’utilisez pas le climatiseur à distance

684
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
NOTE
■Lors de l’utilisation du climatiseur
Assurez-vous qu’un filtre est toujours installé.
Le climatiseur pourrait être endommagé si vous l’utilisiez sans un filtre.
■ Lors du retrait de la boîte à gants
Suivez toujours la procédure indiquée pour retirer la boîte à g ants (P.
681). Si la boîte à gants était retirée sans suivre la procédur e indiquée, les
charnières de la boîte à gants pourraient être endommagées.
■ Pour éviter d’endommager le couvercle du filtre
Lorsque vous déplacez le couvercle du
filtre dans la direction de la flèche pour le
déverrouiller, veillez à ne pas appliquer
une force excessive sur les griffes.
Sinon, les griffes pourraient être endom-
magées.

685
PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
Remplacement de la lame d’essuie-glace
Tout en soutenant fermement
avec votre main la connexion
du balai d’essuie-glace,
appuyez sur le bouton doté
d’une connexion pour déver-
rouiller le mécanisme, puis sor-
tez le balai d’essuie-glace.
Alignez le balai d’essuie-glace
avec la partie où le balai est fixé
au bras de l’essuie-glace, et
faites-le ensuite coulisser dans
la direction d’où il a été retiré.
Après l’installation du balai
d’essuie-glace, vérifiez que la
connexion est verrouillée.
Lors du remplacement de la lame d’essuie-glace, procédez
comme suit.
Retrait et installation des balais d’essuie-glaces avant
1
2

686

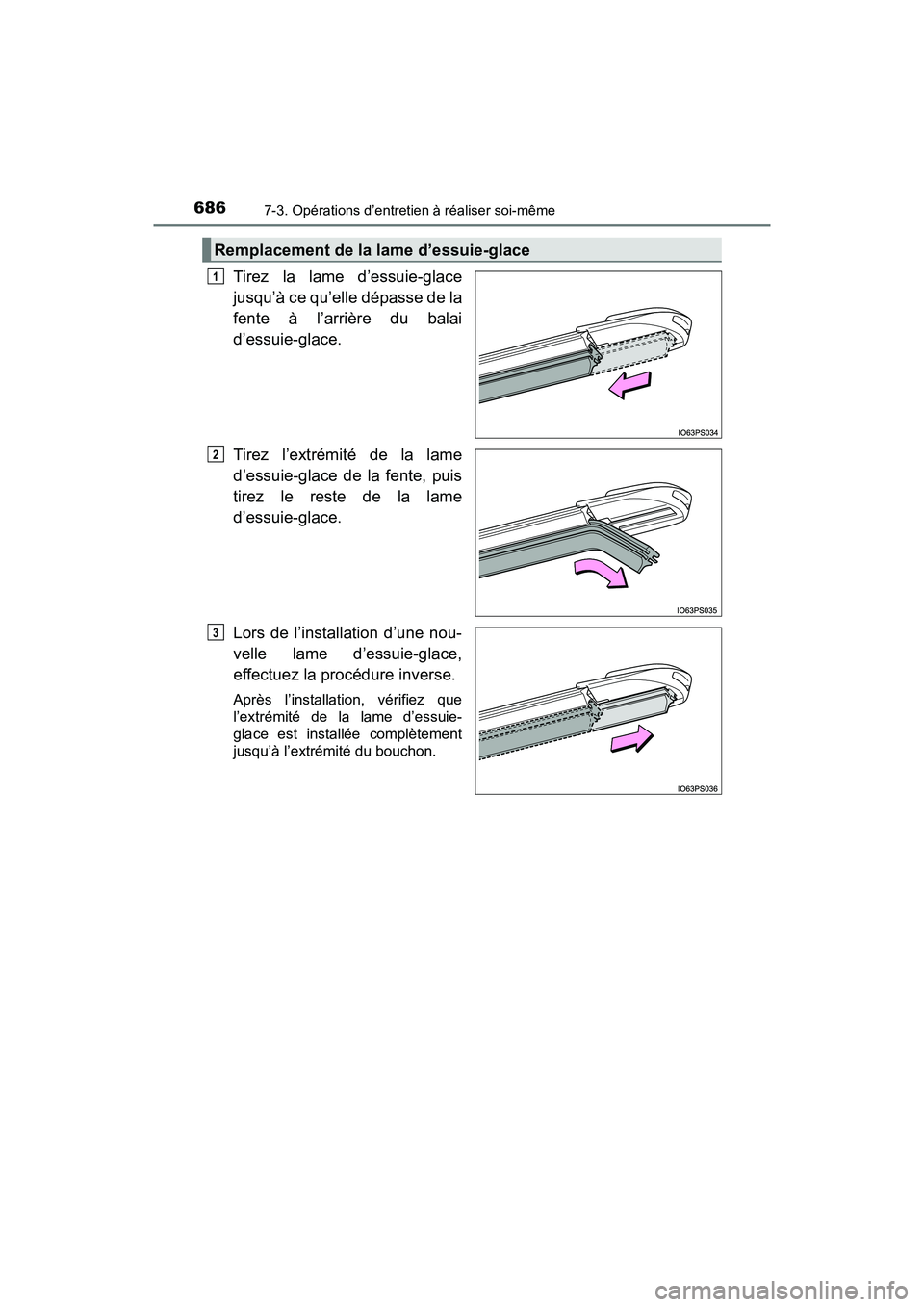

PRIUS PRIME_OM_OM47D71D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Tirez la lame d’essuie-glace
jusqu’à ce qu’elle dépasse de la
fente à l’arrière du balai
d’essuie-glace.
Tirez l’extrémité de la lame
d’essuie-glace de la fente, puis
tirez le reste de la lame
d’essuie-glace.
Lors de l’installation d’une nou-
velle lame d’essuie-glace,
effectuez la procédure inverse.
Après l’installation, vérifiez que
l’extrémité de la lame d’essuie-
glace est installée complètement
jusqu’à l’extrémité du bouchon.
Remplacement de la lame d’essuie-glace
1
2
3
