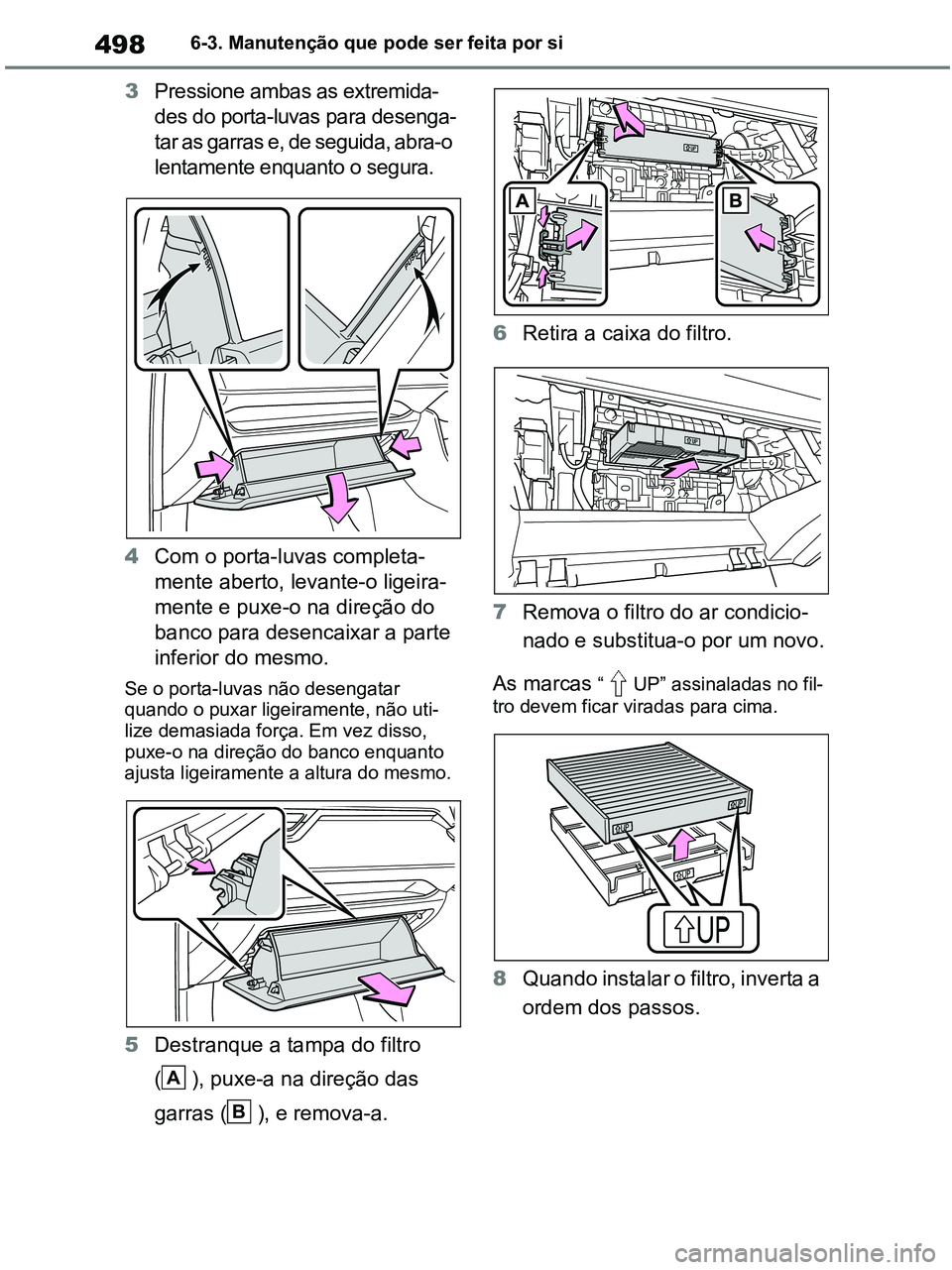

6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
4Com o porta-luvas completa-
mente aberto, levante-o ligeira-
mente e puxe-o na direção do
banco para desencaixar a parte
inferior do mesmo.
Se o porta-luvas não desengatar
quando o puxar ligeiramente, não uti-
lize demasiada força. Em vez disso,
puxe-o na direção do banco enquanto
ajusta ligeiramente a altura do mesmo.
5Destranque a tampa do filtro
( ), puxe-a na direção das
garras ( ), e remova a tampa
do filtro.6Retire a caixa do filtro.
7Remova o filtro do ar condicio-
nado da respetiva caixa e subs-
titua-o por um novo.
As marcas “ UP” assinaladas no fil-
tro devem ficar viradas para cima.
8Quando instalar o filtro, inverta a
ordem dos passos.
Veículos com volante à direita
1Coloque o interruptor Power em
OFF.
2Abra o porta-luvas. Deslize o
amortecedor.
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 497 Wednesday, January 27, 2021 6:28 PM

4986-3. Manutenção que pode ser feita por si

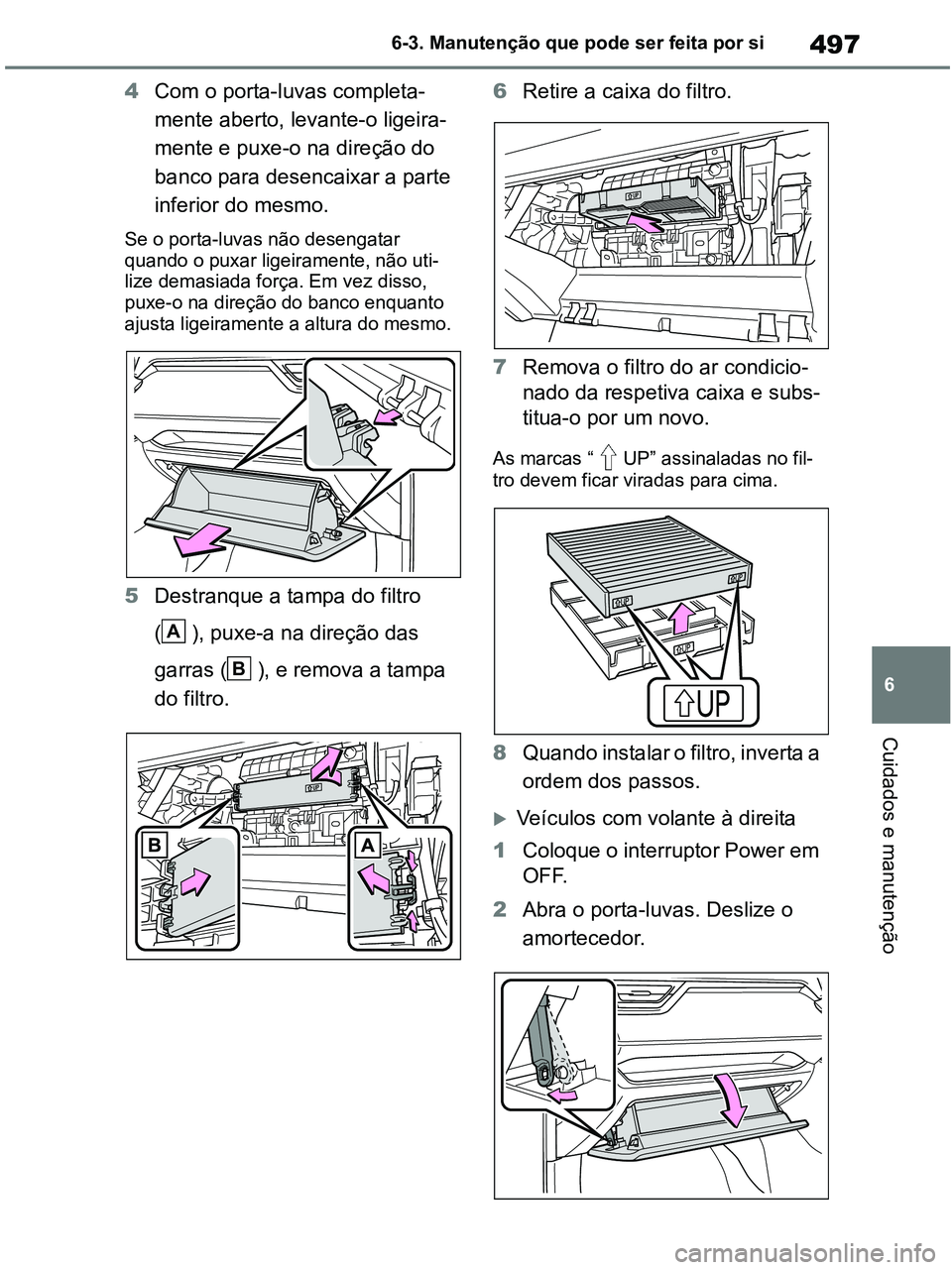

3Pressione ambas as extremida-
des do porta-luvas para desenga-
tar as garras e, de seguida, abra-o
lentamente enquanto o segura.
4Com o porta-luvas completa-
mente aberto, levante-o ligeira-
mente e puxe-o na direção do
banco para desencaixar a parte
inferior do mesmo.
Se o porta-luvas não desengatar
quando o puxar ligeiramente, não uti-
lize demasiada força. Em vez disso,
puxe-o na direção do banco enquanto
ajusta ligeiramente a altura do mesmo.
5Destranque a tampa do filtro
( ), puxe-a na direção das
garras ( ), e remova-a.6Retira a caixa do filtro.
7Remova o filtro do ar condicio-
nado e substitua-o por um novo.
As marcas
“ UP” assinaladas no fil-
tro devem ficar viradas para cima.
8Quando instalar o filtro, inverta a
ordem dos passos.
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 498 Wednesday, January 27, 2021 6:28 PM

499
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção

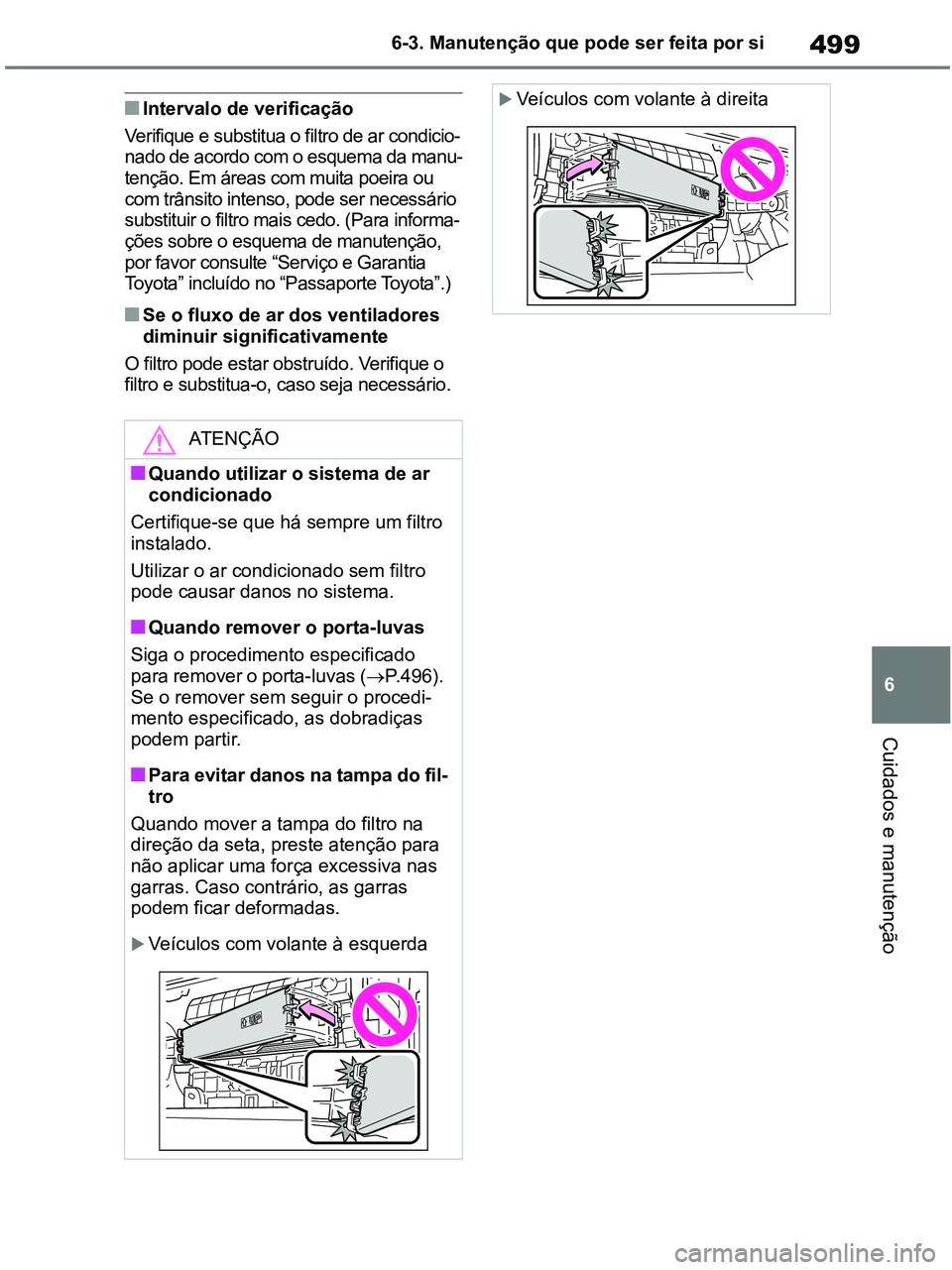

■Intervalo de verificação
Verifique e substitua o filtro de ar condicio-
nado de acordo com o esquema da manu-
tenção. Em áreas com muita poeira ou
com trânsito intenso, pode ser necessário
substituir o filtro mais cedo. (Para informa-
ções sobre o esquema de manutenção,
por favor consulte “Serviço e Garantia
Toyota” incluído no “Passaporte Toyota”.)
■Se o fluxo de ar dos ventiladores
diminuir significativamente
O filtro pode estar obstruído. Verifique o
filtro e substitua-o, caso seja necessário.
ATENÇÃO
■Quando utilizar o sistema de ar
condicionado
Certifique-se que há sempre um filtro
instalado.
Utilizar o ar condicionado sem filtro
pode causar danos no sistema.
■Quando remover o porta-luvas
Siga o procedimento especificado
para remover o porta-luvas (P.496).
Se o remover sem seguir o procedi-
mento especificado, as dobradiças
podem partir.
■Para evitar danos na tampa do fil-
tro
Quando mover a tampa do filtro na
direção da seta, preste atenção para
não aplicar uma força excessiva nas
garras. Caso contrário, as garras
podem ficar deformadas.
Veículos com volante à esquerda
Veículos com volante à direita
pM_RAV4-HV_OM_OM42D32PT.book Page 499 Wednesday, January 27, 2021 6:28 PM

5006-3. Manutenção que pode ser feita por si
Remova qualquer poeira do ventila-
dor de entrada de ar com um aspi-
rador, etc.
Utilize o aspirador apenas para remo-
ver as poeiras e obstruções. Se utilizar
uma pistola de ar comprimido, etc.,
para remover as poeiras e obstruções,
pode fazer com que estas entrem para
o ventilador de entrada de ar. (P.502)
Se não for possível remover com-
pletamente as poeiras e obstruções
com a grelha do ventilador de ar
instalada, remova-a e limpe o filtro.

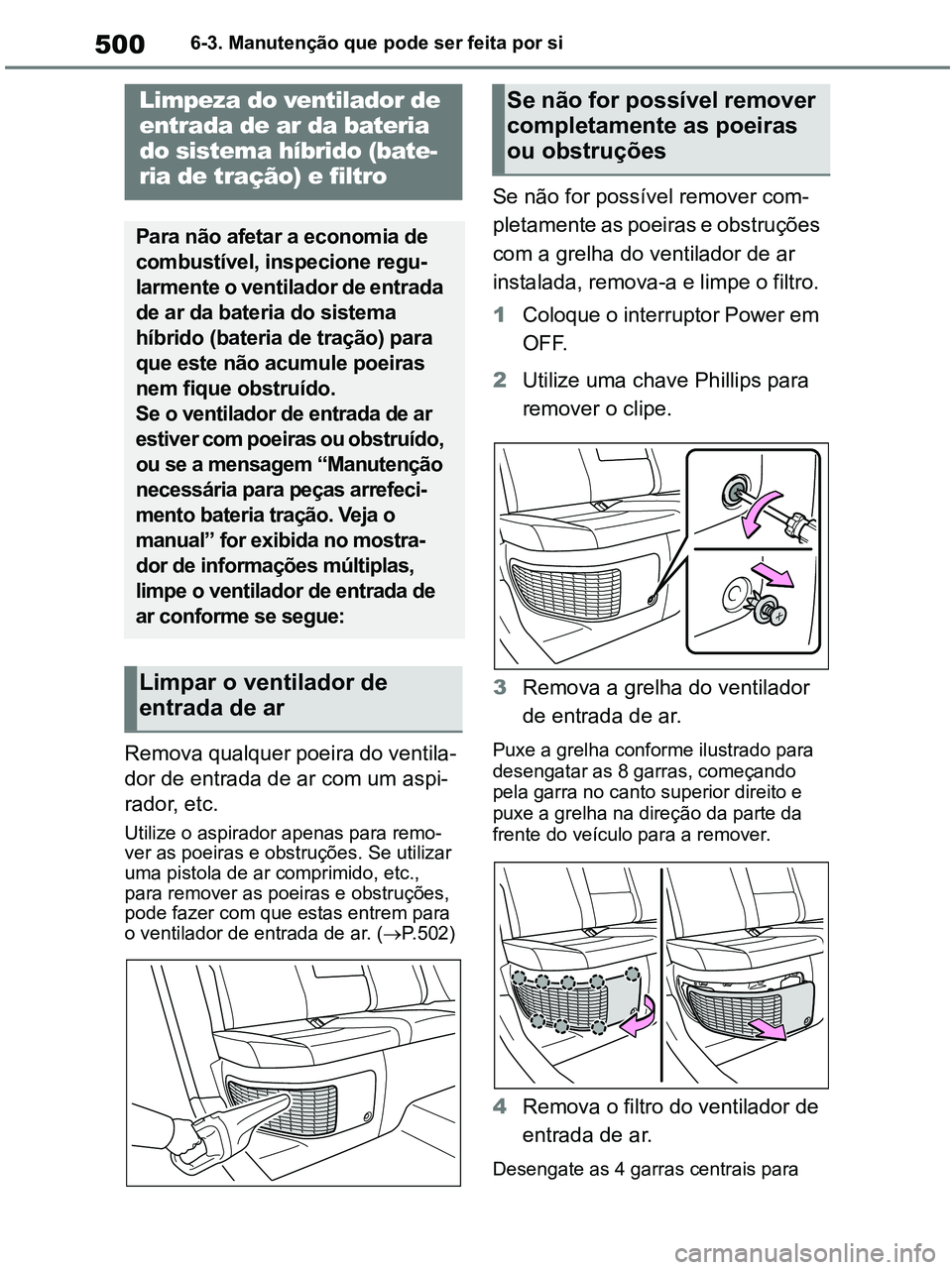

1Coloque o interruptor Power em
OFF.
2Utilize uma chave Phillips para
remover o clipe.
3Remova a grelha do ventilador
de entrada de ar.
Puxe a grelha conforme ilustrado para
desengatar as 8 garras, começando
pela garra no canto superior direito e
puxe a grelha na direção da parte da
frente do veículo para a remover.
4Remova o filtro do ventilador de
entrada de ar.
Desengate as 4 garras centrais para
Limpeza do ventilador de
entrada de ar da bateria
do sistema híbrido (bate-
ria de tração) e filtro
Para não afetar a economia de
combustível, inspecione regu-
larmente o ventilador de entrada
de ar da bateria do sistema
híbrido (bateria de tração) para
que este não acumule poeiras
nem fique obstruído.
Se o ventilador de entrada de ar
estiver com poeiras ou obstruído,
ou se a mensagem “Manutenção
necessária para peças arrefeci-
mento bateria tração. Veja o
manual” for exibida no mostra-
dor de informações múltiplas,
limpe o ventilador de entrada de
ar conforme se segue:
Limpar o ventilador de
entrada de ar
Se não for possível remover
completamente as poeiras
ou obstruções
pM_RAV4-HV_OM_OM42D32PT.book Page 500 Wednesday, January 27, 2021 6:28 PM

501
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção

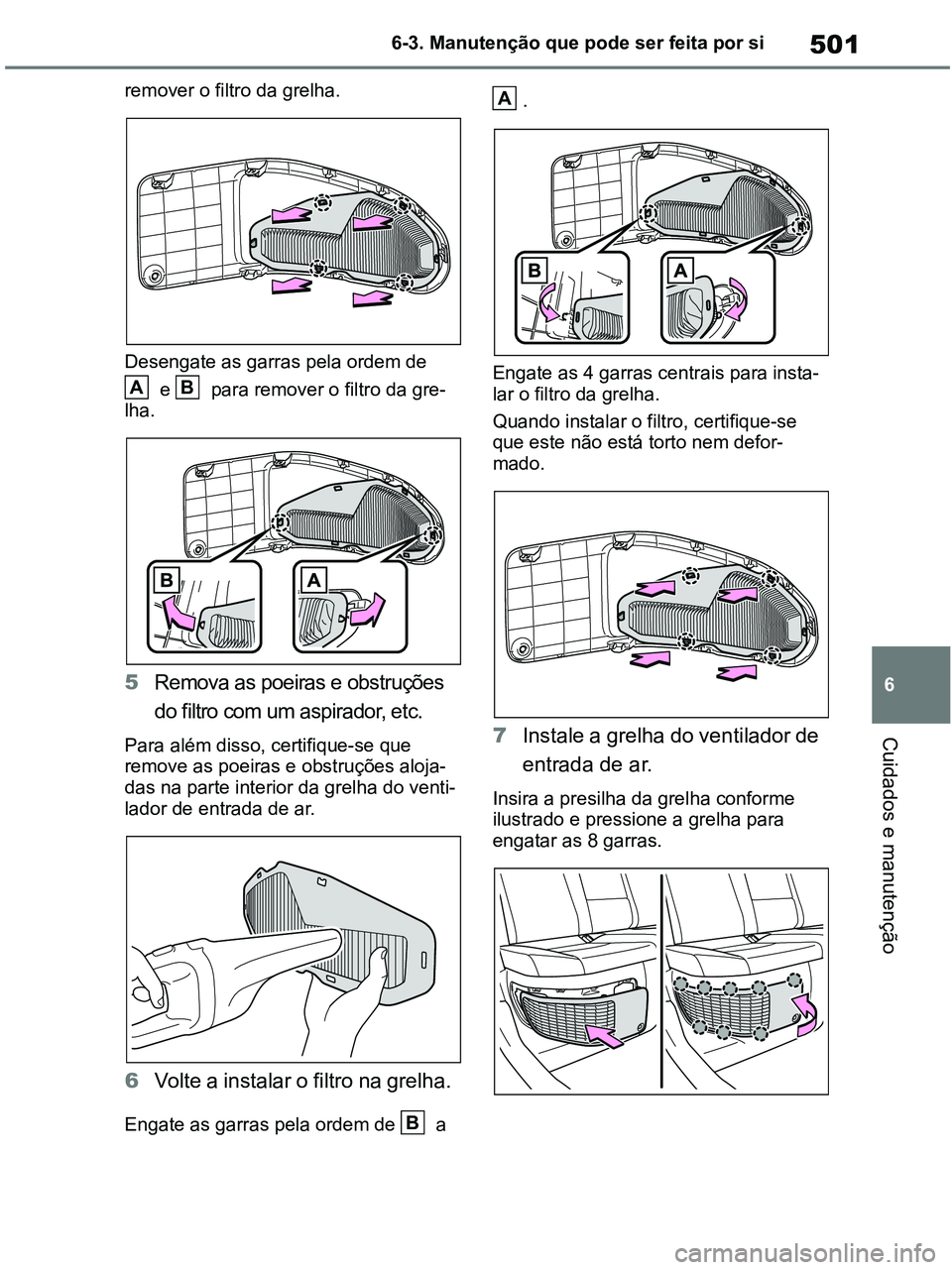

remover o filtro da grelha.
Desengate as garras pela ordem de
e para remover o filtro da gre-
lha.
5Remova as poeiras e obstruções
do filtro com um aspirador, etc.
Para além disso, certifique-se que
remove as poeiras e obstruções aloja-
das na parte interior da grelha do venti-
lador de entrada de ar.
6Volte a instalar o filtro na grelha.
Engate as garras pela ordem de a .
Engate as 4 garras centrais para insta-
lar o filtro da grelha.
Quando instalar o filtro, certifique-se
que este não está torto nem defor-
mado.
7Instale a grelha do ventilador de
entrada de ar.
Insira a presilha da grelha conforme
ilustrado e pressione a grelha para
engatar as 8 garras.
AB
B
A
pM_RAV4-HV_OM_OM42D32PT.book Page 501 Wednesday, January 27, 2021 6:28 PM

5026-3. Manutenção que pode ser feita por si
8Utilize uma chave Phillips para
remover o clipe.

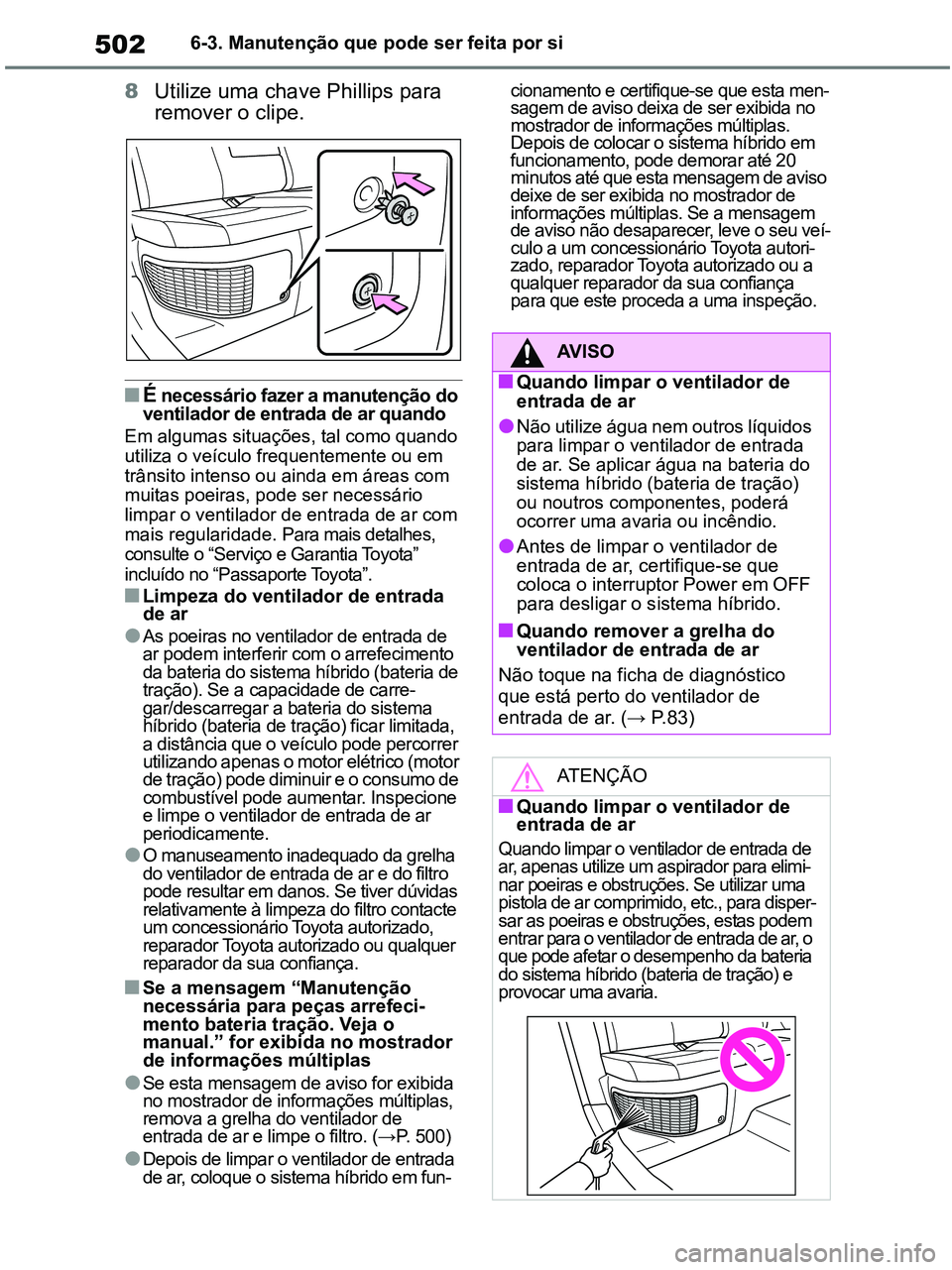

■É necessário fazer a manutenção do
ventilador de entrada de ar quando
Em algumas situações, tal como quando
utiliza o veículo frequentemente ou em
trânsito intenso ou ainda em áreas com
muitas poeiras, pode ser necessário
limpar o ventilador de entrada de ar com
mais regularidade. Para mais detalhes,
consulte o “Serviço e Garantia Toyota”
incluído no “Passaporte Toyota”.
■Limpeza do ventilador de entrada
de ar
●As poeiras no ventilador de entrada de
ar podem interferir com o arrefecimento
da bateria do sistema híbrido (bateria de
tração). Se a capacidade de carre-
gar/descarregar a bateria do sistema
híbrido (bateria de tração) ficar limitada,
a distância que o veículo pode percorrer
utilizando apenas o motor elétrico (motor
d e tra çã o) po de d iminu ir e o co ns umo d e
combustível pode aumentar. Inspecione
e limpe o ventilador de entrada de ar
periodicamente.
●O manuseamento inadequado da grelha
do ventilador de entrada de ar e do filtro
pode resultar em danos. Se tiver dúvidas
relativamente à limpeza do filtro contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer
reparador da sua confiança.
■Se a mensagem “Manutenção
necessária para peças arrefeci-
mento bateria tração. Veja o
manual.” for exibida no mostrador
de informações múltiplas
●Se esta mensagem de aviso for exibida
no mostrador de informações múltiplas,
remova a grelha do ventilador de
entrada de ar e limpe o filtro. (→P. 500)
●Depois de limpar o ventilador de entrada
de ar, coloque o sistema híbrido em fun-cionamento e certifique-se que esta men-
sagem de aviso deixa de ser exibida no
mostrador de informações múltiplas.
Depois de colocar o sistema híbrido em
funcionamento, pode demorar até 20
minutos até que esta mensagem de aviso
deixe de ser exibida no mostrador de
informações múltiplas. Se a mensagem
de aviso não desaparecer, leve o seu veí-
culo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspeção.
AV I S O
■Quando limpar o ventilador de
entrada de ar
●Não utilize água nem outros líquidos
para limpar o ventilador de entrada
de ar. Se aplicar água na bateria do
sistema híbrido (bateria de tração)
ou noutros componentes, poderá
ocorrer uma avaria ou incêndio.
●Antes de limpar o ventilador de
entrada de ar, certifique-se que
coloca o interruptor Power em OFF
para desligar o sistema híbrido.
■Quando remover a grelha do
ventilador de entrada de ar
Não toque na ficha de diagnóstico
que está perto do ventilador de
entrada de ar. (→ P.83)
ATENÇÃO
■Quando limpar o ventilador de
entrada de ar
Quando limpar o ventilador de entrada de
ar, apenas utilize um aspirador para elimi-
nar poeiras e obstruções. Se utilizar uma
pistola de ar comprimido, etc., para disper-
sar as poeiras e obstruções, estas podem
entrar para o ventilador de entrada de ar, o
que pode afetar o desempenho da bateria
do sistema híbrido (bateria de tração) e
provocar uma avaria.
pM_RAV4-HV_OM_OM42D32PT.book Page 502 Wednesday, January 27, 2021 6:28 PM

503
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção

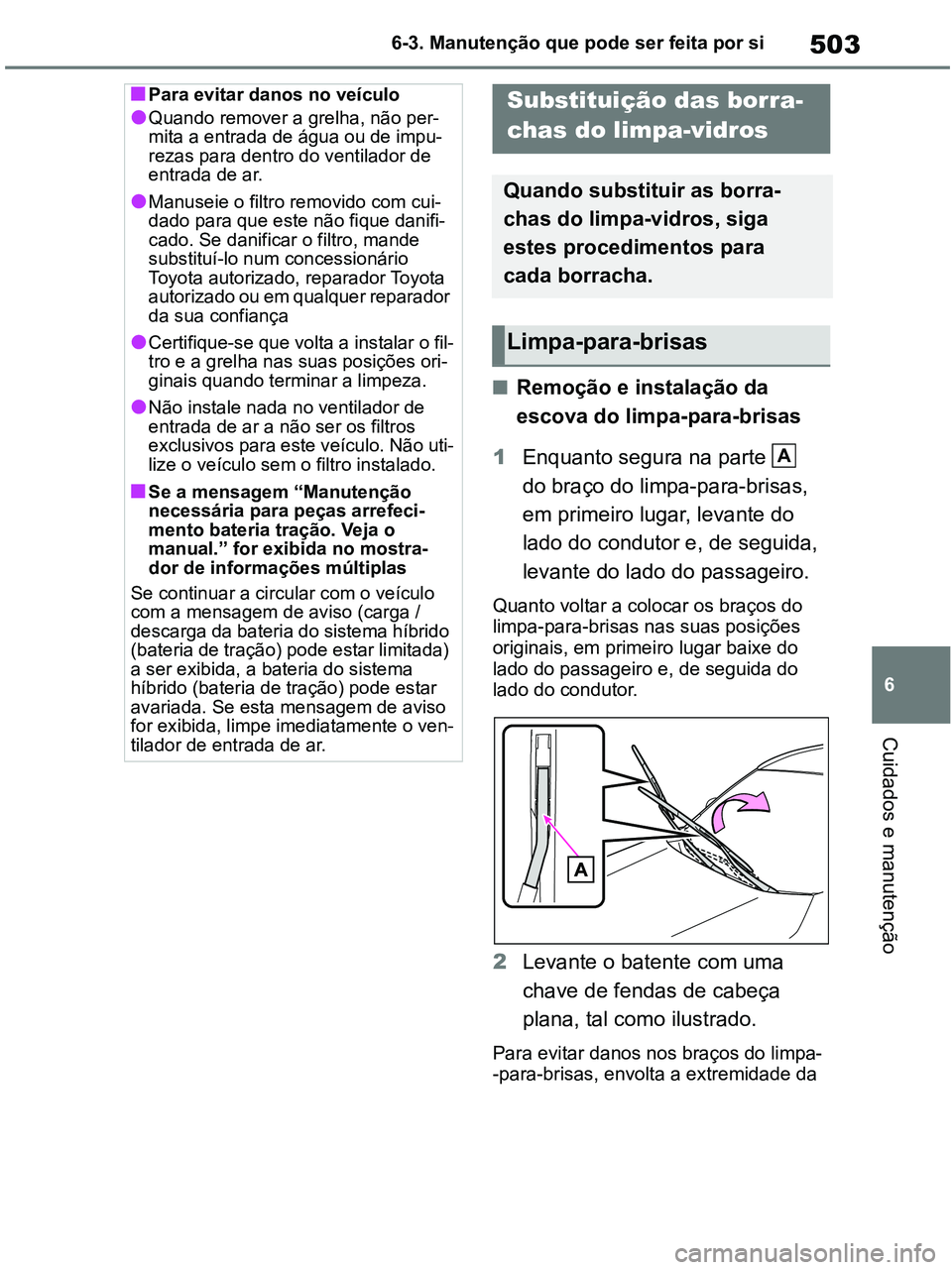

■Remoção e instalação da
escova do limpa-para-brisas
1Enquanto segura na parte
do braço do limpa-para-brisas,
em primeiro lugar, levante do
lado do condutor e, de seguida,
levante do lado do passageiro.
Quanto voltar a colocar os braços do
limpa-para-brisas nas suas posições
originais, em primeiro lugar baixe do
lado do passageiro e, de seguida do
lado do condutor.
2Levante o batente com uma
chave de fendas de cabeça
plana, tal como ilustrado.
Para evitar danos nos braços do limpa-
-para-brisas, envolta a extremidade da
■Para evitar danos no veículo
●Quando remover a grelha, não per-
mita a entrada de água ou de impu-
rezas para dentro do ventilador de
entrada de ar.
●Manuseie o filtro removido com cui-
dado para que este não fique danifi-
cado. Se danificar o filtro, mande
substituí-lo num concessionário
Toyota autorizado, reparador Toyota
autorizado ou em qualquer reparador
da sua confiança
●Certifique-se que volta a instalar o fil-
tro e a grelha nas suas posições ori-
ginais quando terminar a limpeza.
●Não instale nada no ventilador de
entrada de ar a não ser os filtros
exclusivos para este veículo. Não uti-
lize o veículo sem o filtro instalado.
■Se a mensagem “Manutenção
necessária para peças arrefeci-
mento bateria tração. Veja o
manual.” for exibida no mostra-
dor de informações múltiplas
Se continuar a circular com o veículo
com a mensagem de aviso (carga /
descarga da bateria do sistema híbrido
(bateria de tração) pode estar limitada)
a ser exibida, a bateria do sistema
híbrido (bateria de tração) pode estar
avariada. Se esta mensagem de aviso
for exibida, limpe imediatamente o ven-
tilador de entrada de ar.
Substituição das borra-
chas do limpa-vidros
Quando substituir as borra-
chas do limpa-vidros, siga
estes procedimentos para
cada borracha.
Limpa-para-brisas
A
pM_RAV4-HV_OM_OM42D32PT.book Page 503 Wednesday, January 27, 2021 6:28 PM

5046-3. Manutenção que pode ser feita por si
chave de fendas com um pano.

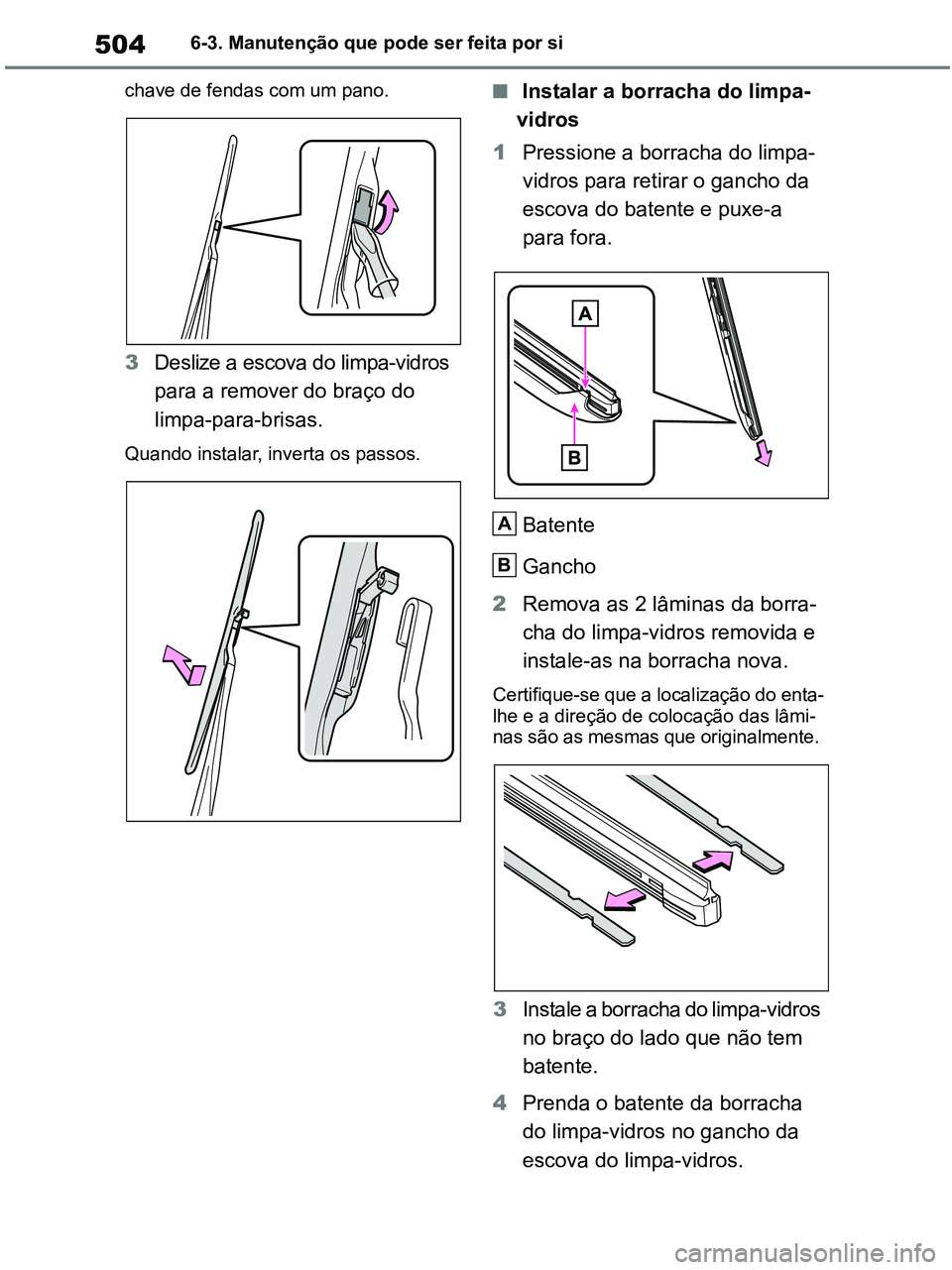

3Deslize a escova do limpa-vidros
para a remover do braço do
limpa-para-brisas.
Quando instalar, inverta os passos.
■ Instalar a borracha do limpa-
vidros
1Pressione a borracha do limpa-
vidros para retirar o gancho da
escova do batente e puxe-a
para fora.
Batente
Gancho
2Remova as 2 lâminas da borra-
cha do limpa-vidros removida e
instale-as na borracha nova.
Certifique-se que a localização do enta-
lhe e a direção de colocação das lâmi-
nas são as mesmas que originalmente.
3Instale a borracha do limpa-vidros
no braço do lado que não tem
batente.
4Prenda o batente da borracha
do limpa-vidros no gancho da
escova do limpa-vidros.
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 504 Wednesday, January 27, 2021 6:28 PM
