2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

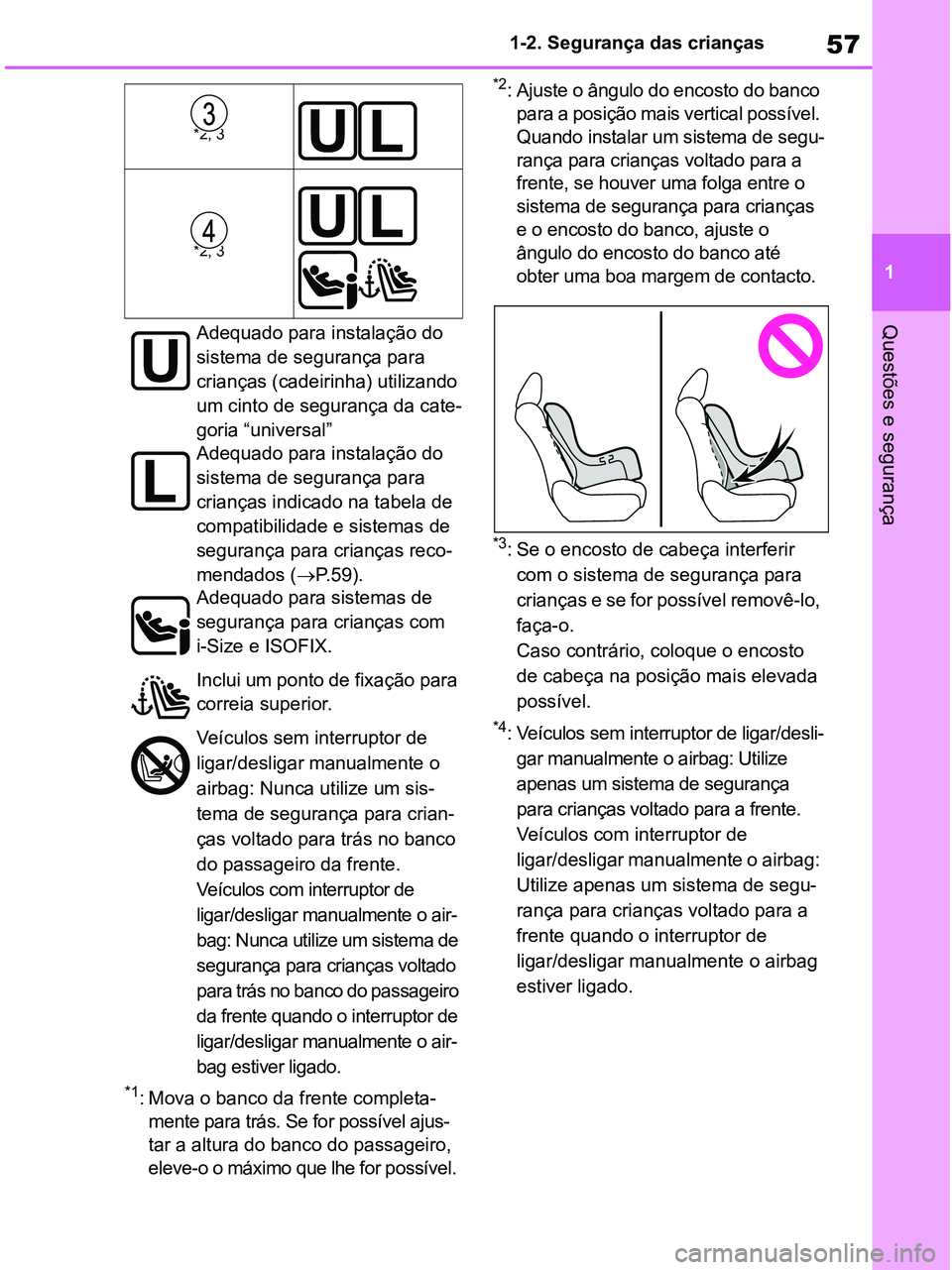

57
1 1-2. Segurança das crianças
Questões e segurança
*1: Mova o banco da frente completa-
mente para trás. Se for possível ajus-
tar a altura do banco do passageiro,
eleve-o o máximo que lhe for possível.
*2: Ajuste o ângulo do encosto do banco
para a posição mais vertical possível.
Quando instalar um sistema de segu-
rança para crianças voltado para a
frente, se houver uma folga entre o
sistema de segurança para crianças
e o encosto do banco, ajuste o
ângulo do encosto do banco até
obter uma boa margem de contacto.
*3: Se o encosto de cabeça interferir
com o sistema de segurança para
crianças e se for possível removê-lo,
faça-o.
Caso contrário, coloque o encosto
de cabeça na posição mais elevada
possível.
*4: Veículos sem interruptor de ligar/desli-
gar manualmente o airbag: Utilize
apenas um sistema de segurança
para crianças voltado para a frente.
Veículos com interruptor de
ligar/desligar manualmente o airbag:
Utilize apenas um sistema de segu-
rança para crianças voltado para a
frente quando o interruptor de
ligar/desligar manualmente o airbag
estiver ligado.
*2, 3
*2, 3
Adequado para instalação do
sistema de segurança para
crianças (cadeirinha) utilizando
um cinto de segurança da cate-
goria “universal”
Adequado para instalação do
sistema de segurança para
crianças indicado na tabela de
compatibilidade e sistemas de
segurança para crianças reco-
mendados (P. 5 9 ) .
Adequado para sistemas de
segurança para crianças com
i-Size e ISOFIX.
Inclui um ponto de fixação para
correia superior.
Veículos sem interruptor de
ligar/desligar manualmente o
airbag: Nunca utilize um sis-
tema de segurança para crian-
ças voltado para trás no banco
do passageiro da frente.
Veículos com interruptor de
ligar/desligar manualmente o air-
bag: Nunca utilize um sistema de
segurança para crianças voltado
para trás no banco do passageiro
da frente quando o interruptor de
ligar/desligar manualmente o air-
bag estiver ligado.
pM_RAV4-HV_OM_OM42D32PT.book Page 57 Wednesday, January 27, 2021 6:28 PM

581-2. Segurança das crianças
■Informação detalhada sobre a instalação de sistemas de segurança
para crianças
Os sistemas de segurança para crianças com ISOFIX estão divididos em
diferentes tipos de fixação. O sistema de segurança para crianças pode ser
utilizado nos tipos de fixação mencionados na tabela acima. Para o tipo de
fixação, confirme a seguinte tabela.
Se o seu sistema de segurança para crianças não tiver a indicação de fixa-
ção (ou se não conseguir encontrar a informação na tabela abaixo), con-
sulte a “lista de veículos” do sistema de segurança para crianças, para
confirmar a compatibilidade ou consulte o vendedor do sistema de segu-
rança para crianças.
Posição do banco
Número da posição do
bancoVeículos sem
interruptor de
ligar/desligar
manual-
mente o air-
bagVeículos com inter-
ruptor de ligar/des-
ligar manualmente
o airbag
ONOFF
Posição adequada a cin-
tos de segurança univer-
sais (sim/não)Sim
Apenas vol-
tado para a
frenteSim
Apenas
voltado
para a
frente
SimSimSimSim
Posição i-Size (sim/não)NãoNãoNãoSimNãoSim
Posição adequada para
fixação lateral (L1/L2/não)NãoNãoNãoNãoNãoNão
Posição adequada para
fixação voltada para trás
(R1/R2X/R2/R3/não)
NãoNãoNão
R1,
R2X,
R2, R3
Não
R1,
R2X,
R2, R3
Posição adequada para
fixação voltada para a
frente (F2X/F2/F3/não)
NãoNãoNãoF2X,
F2, F3NãoF2X,
F2, F3
Posição adequada para
banco júnior (B2/B3/não)NãoNãoNãoB2, B3NãoB2, B3
pM_RAV4-HV_OM_OM42D32PT.book Page 58 Wednesday, January 27, 2021 6:28 PM

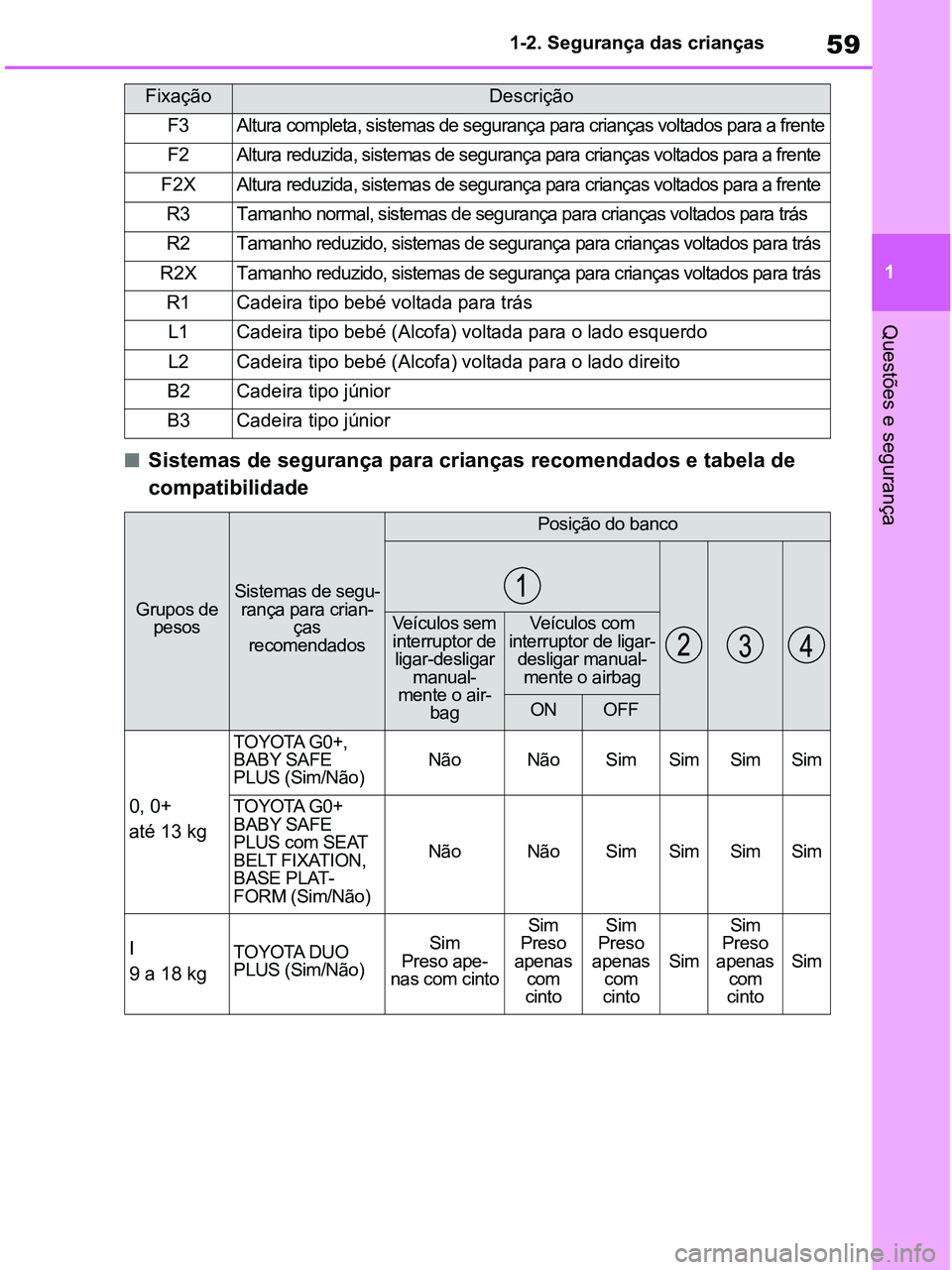

59
1 1-2. Segurança das crianças
Questões e segurança
■Sistemas de segurança para crianças recomendados e tabela de
compatibilidade
FixaçãoDescrição
F3Altura completa, sistemas de segurança para crianças voltados para a frente
F2Altura reduzida, sistemas de segurança para crianças voltados para a frente
F2XAltura reduzida, sistemas de segurança para crianças voltados para a frente
R3Tamanho normal, sistemas de segurança para crianças voltados para trás
R2Tamanho reduzido, sistemas de segurança para crianças voltados para trás
R2XTamanho reduzido, sistemas de segurança para crianças voltados para trás
R1Cadeira tipo bebé voltada para trás
L1Cadeira tipo bebé (Alcofa) voltada para o lado esquerdo
L2Cadeira tipo bebé (Alcofa) voltada para o lado direito
B2Cadeira tipo júnior
B3Cadeira tipo júnior
Grupos de
pesosSistemas de segu-
rança para crian-
ças
recomendados
Posição do banco
Veículos sem
interruptor de
ligar-desligar
manual-
mente o air-
bagVeículos com
interruptor de ligar-
desligar manual-
mente o airbag
ONOFF
0, 0+
até 13 kg
TOYOTA G0+,
BABY SAFE
PLUS (Sim/Não)NãoNãoSimSimSimSim
TOYOTA G0+
BABY SAFE
PLUS com SEAT
BELT FIXATION,
BASE PLAT-
FORM (Sim/Não)
NãoNãoSimSimSimSim
I
9 a 18 kgTOYOTA DUO
PLUS (Sim/Não)Sim
Preso ape-
nas com cintoSim
Preso
apenas
com
cintoSim
Preso
apenas
com
cinto
Sim
Sim
Preso
apenas
com
cinto
Sim
pM_RAV4-HV_OM_OM42D32PT.book Page 59 Wednesday, January 27, 2021 6:28 PM

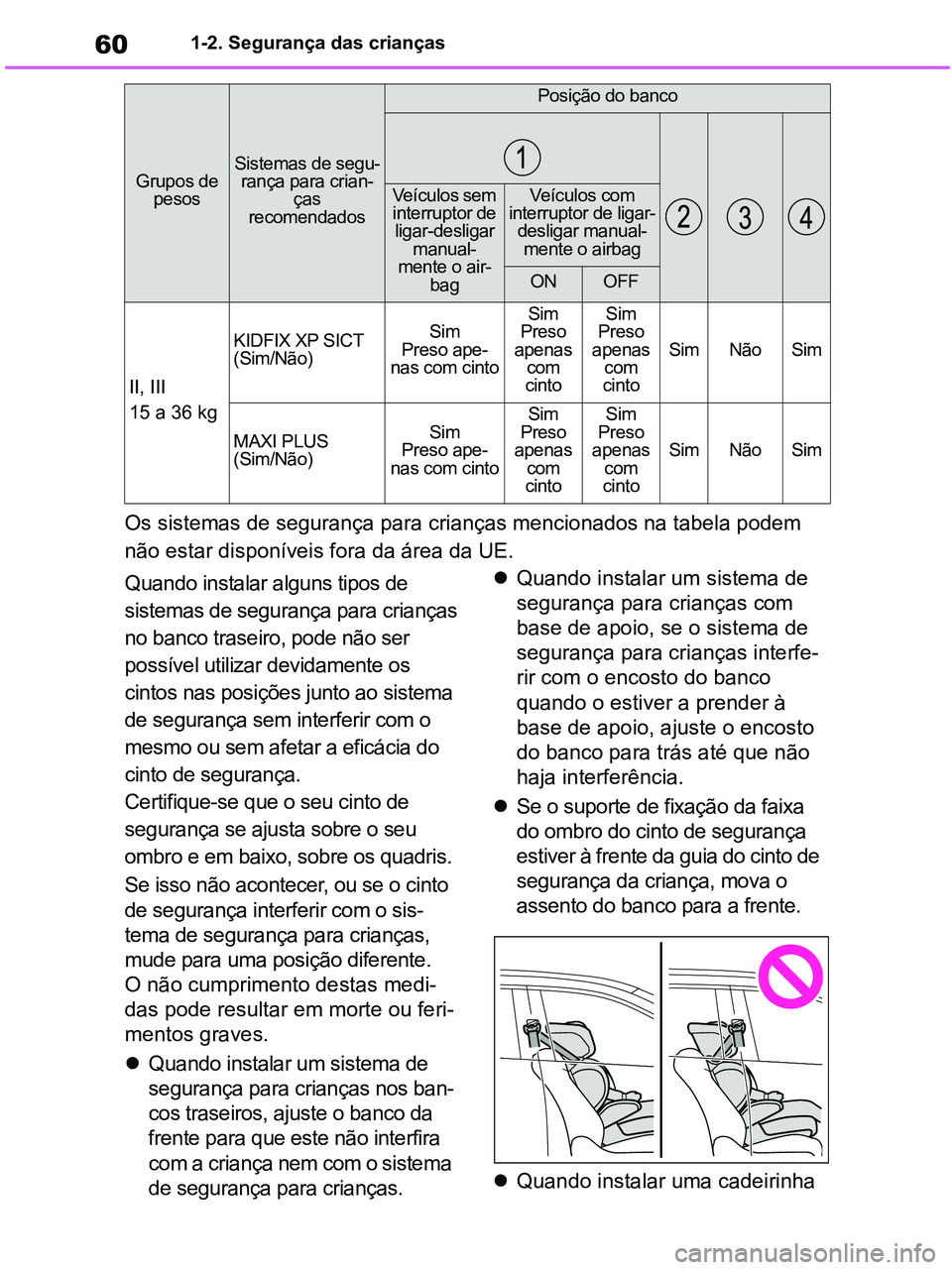

601-2. Segurança das crianças
Os sistemas de segurança para crianças mencionados na tabela podem
não estar disponíveis fora da área da UE.
Quando instalar alguns tipos de
sistemas de segurança para crianças
no banco traseiro, pode não ser
possível utilizar devidamente os
cintos nas posições junto ao sistema
de segurança sem interferir com o
mesmo ou sem afetar a eficácia do
cinto de segurança.
Certifique-se que o seu cinto de
segurança se ajusta sobre o seu
ombro e em baixo, sobre os quadris.
Se isso não acontecer, ou se o cinto
de segurança interferir com o sis-
tema de segurança para crianças,
mude para uma posição diferente.
O não cumprimento destas medi-
das pode resultar em morte ou feri-
mentos graves.
Quando instalar um sistema de
segurança para crianças nos ban-
cos traseiros, ajuste o banco da
frente para que este não interfira
com a criança nem com o sistema
de segurança para crianças.Quando instalar um sistema de
segurança para crianças com
base de apoio, se o sistema de
segurança para crianças interfe-
rir com o encosto do banco
quando o estiver a prender à
base de apoio, ajuste o encosto
do banco para trás até que não
haja interferência.
Se o suporte de fixação da faixa
do ombro do cinto de segurança
estiver à frente da guia do cinto de
segurança da criança, mova o
assento do banco para a frente.
Quando instalar uma cadeirinha
II, III
15 a 36 kg
KIDFIX XP SICT
(Sim/Não)Sim
Preso ape-
nas com cintoSim
Preso
apenas
com
cintoSim
Preso
apenas
com
cinto
SimNãoSim
MAXI PLUS
(Sim/Não)Sim
Preso ape-
nas com cintoSim
Preso
apenas
com
cintoSim
Preso
apenas
com
cinto
SimNãoSim
Grupos de
pesosSistemas de segu-
rança para crian-
ças
recomendados
Posição do banco
Veículos sem
interruptor de
ligar-desligar
manual-
mente o air-
bagVeículos com
interruptor de ligar-
desligar manual-
mente o airbag
ONOFF
pM_RAV4-HV_OM_OM42D32PT.book Page 60 Wednesday, January 27, 2021 6:28 PM

61
1 1-2. Segurança das crianças
Questões e segurança
tipo júnior, se a criança ficar
numa posição muito vertical,
ajuste o ângulo do encosto do
banco para a posição mais con-
fortável possível.
Para além disso, se o suporte de fixação da faixa do ombro do
cinto de segurança estiver à
frente da guia do cinto de segu-
rança da criança, mova o
assento do banco para a frente.
Confirme as informações sobre a instalação do sistema de segurança para
crianças no manual de instruções que acompanha o mesmo.
Método de instalação do sistema de segurança para crianças
Método de instalaçãoPágina
Fixação com cinto de
segurançaP. 6 2
Fixação com apoio infe-
rior ISOFIXP. 6 3
Fixação com correia
superiorP. 6 4
pM_RAV4-HV_OM_OM42D32PT.book Page 61 Wednesday, January 27, 2021 6:28 PM

621-2. Segurança das crianças
■Instalar um sistema de segu-
rança para crianças utilizando
um cinto de segurança
Instale o sistema de segurança para
crianças (cadeirinha) de acordo com
as instruções do manual do sistema
de segurança para crianças
Se o sistema de segurança para
crianças em questão não pertencer
à categoria "universal" (ou a infor-
mação necessária não contar da
tabela), consulte a "Lista de veícu-
los" fornecida pelo fabricante do
sistema de segurança para crian-
ças para verificar as possíveis posi-
ções de instalação ou verifique a
sua compatibilidade após consul-
tar o vendedor do sistema de segu-
rança para crianças. (P. 5 5 , 5 6 )
1Se for inevitável instalar um sis-
tema de segurança para crianças
no banco do passageiro da frente,
consulte página P.52 para obter
informações sobre o ajuste do
banco do passageiro da frente.
2Ajuste o ângulo do encosto do
banco para a posição mais verti-
cal possível. Quando instalar
um sistema de segurança para
crianças, se existir uma folga
entre o mesmo e o encosto do
banco, ajuste o ângulo do
mesmo até obter uma boa mar-
gem de contacto.
3Se o encosto de cabeça interfe-
rir com a instalação do sistema
de segurança para crianças e
se for possível remover o
encosto de cabeça, faça-o.
Caso contrário, coloque o encosto de cabeça na posição
mais elevada possível.
(P.248)
4Passe o cinto de segurança
através do sistema de segu-
rança para crianças e introduza
a patilha na fivela. Certifique-se
que o cinto não fica torcido.
Prenda, de forma segura, o
cinto de segurança ao sistema
de segurança para crianças de
acordo com as instruções que
vêm junto com o mesmo.
5Se o seu sistema de segurança
para crianças não estiver equi-
pado com um sistema de blo-
queio (uma funcionalidade de
bloqueio do cinto de segurança),
prenda o sistema de segurança
para crianças utilizando uma
mola de trancamento
6Após instalar o sistema de
segurança para crianças, mova-
-o para a frente e para trás, a
fim de garantir que este está
devidamente instalado. (P. 6 3 )
Sistema de segurança para
crianças preso com o cinto
de segurança
pM_RAV4-HV_OM_OM42D32PT.book Page 62 Wednesday, January 27, 2021 6:28 PM

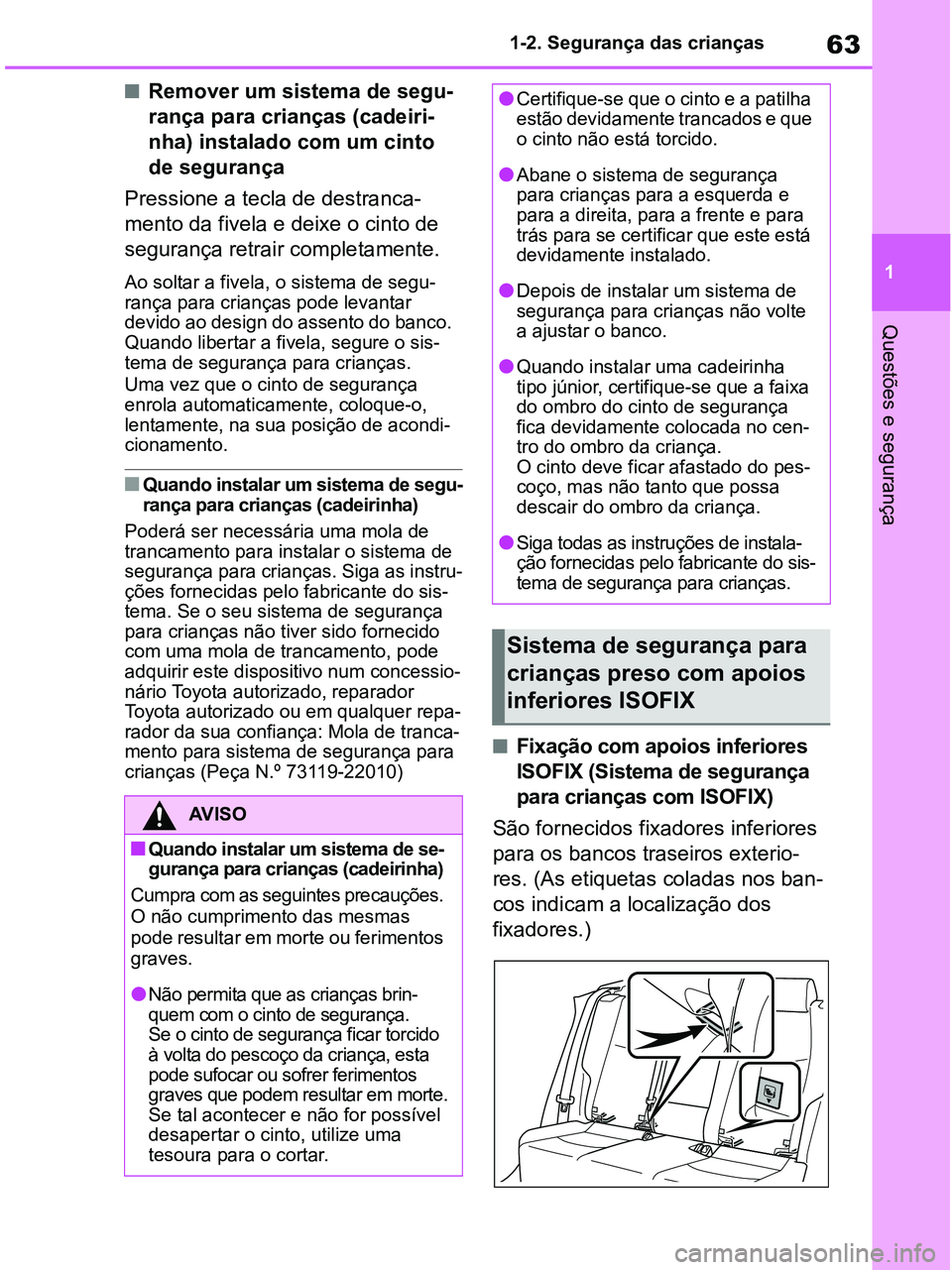

63
1 1-2. Segurança das crianças
Questões e segurança
■Remover um sistema de segu-
rança para crianças (cadeiri-
nha) instalado com um cinto
de segurança
Pressione a tecla de destranca-
mento da fivela e deixe o cinto de
segurança retrair completamente.
Ao soltar a fivela, o sistema de segu-
rança para crianças pode levantar
devido ao design do assento do banco.
Quando libertar a fivela, segure o sis-
tema de segurança para crianças.
Uma vez que o cinto de segurança
enrola automaticamente, coloque-o,
lentamente, na sua posição de acondi-
cionamento.
■Quando instalar um sistema de segu-
rança para crianças (cadeirinha)
Poderá ser necessária uma mola de
trancamento para instalar o sistema de
segurança para crianças. Siga as instru-
ções fornecidas pelo fabricante do sis-
tema. Se o seu sistema de segurança
para crianças não tiver sido fornecido
com uma mola de trancamento, pode
adquirir este dispositivo num concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou em qualquer repa-
rador da sua confiança: Mola de tranca-
mento para sistema de segurança para
crianças (Peça N.º 73119-22010)
■Fixação com apoios inferiores
ISOFIX (Sistema de segurança
para crianças com ISOFIX)
São fornecidos fixadores inferiores
para os bancos traseiros exterio-
res. (As etiquetas coladas nos ban-
cos indicam a localização dos
fixadores.)
AV I S O
■Quando instalar um sistema de se-
gurança para crianças (cadeirinha)
Cumpra com as seguintes precauções.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
●Não permita que as crianças brin-
quem com o cinto de segurança.
Se o cinto de segurança ficar torcido
à volta do pescoço da criança, esta
pode sufocar ou sofrer ferimentos
graves que podem resultar em morte.
Se tal acontecer e não for possível
desapertar o cinto, utilize uma
tesoura para o cortar.
●Certifique-se que o cinto e a patilha
estão devidamente trancados e que
o cinto não está torcido.
●Abane o sistema de segurança
para crianças para a esquerda e
para a direita, para a frente e para
trás para se certificar que este está
devidamente instalado.
●Depois de instalar um sistema de
segurança para crianças não volte
a ajustar o banco.
●Quando instalar uma cadeirinha
tipo júnior, certifique-se que a faixa
do ombro do cinto de segurança
fica devidamente colocada no cen-
tro do ombro da criança.
O cinto deve ficar afastado do pes-
coço, mas não tanto que possa
descair do ombro da criança.
●Siga todas as instruções de instala-
ção fornecidas pelo fabricante do sis-
tema de segurança para crianças.
Sistema de segurança para
crianças preso com apoios
inferiores ISOFIX
pM_RAV4-HV_OM_OM42D32PT.book Page 63 Wednesday, January 27, 2021 6:28 PM

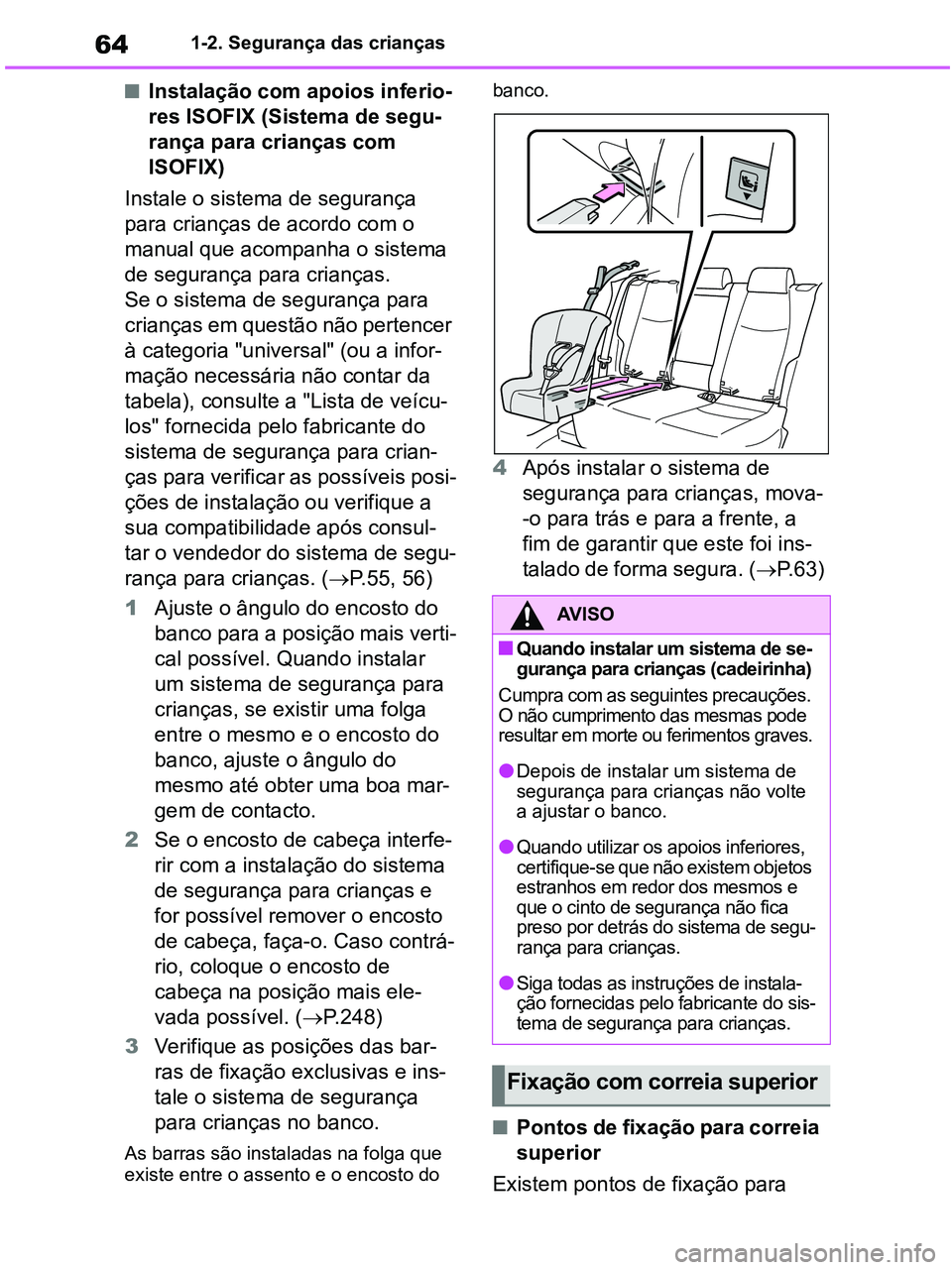

641-2. Segurança das crianças
■Instalação com apoios inferio-
res ISOFIX (Sistema de segu-
rança para crianças com
ISOFIX)
Instale o sistema de segurança
para crianças de acordo com o
manual que acompanha o sistema
de segurança para crianças.
Se o sistema de segurança para
crianças em questão não pertencer
à categoria "universal" (ou a infor-
mação necessária não contar da
tabela), consulte a "Lista de veícu-
los" fornecida pelo fabricante do
sistema de segurança para crian-
ças para verificar as possíveis posi-
ções de instalação ou verifique a
sua compatibilidade após consul-
tar o vendedor do sistema de segu-
rança para crianças. (P. 5 5 , 5 6 )
1Ajuste o ângulo do encosto do
banco para a posição mais verti-
cal possível. Quando instalar
um sistema de segurança para
crianças, se existir uma folga
entre o mesmo e o encosto do
banco, ajuste o ângulo do
mesmo até obter uma boa mar-
gem de contacto.
2Se o encosto de cabeça interfe-
rir com a instalação do sistema
de segurança para crianças e
for possível remover o encosto
de cabeça, faça-o. Caso contrá-
rio, coloque o encosto de
cabeça na posição mais ele-
vada possível. (P.248)
3Verifique as posições das bar-
ras de fixação exclusivas e ins-
tale o sistema de segurança
para crianças no banco.
As barras são instaladas na folga que
existe entre o assento e o encosto do banco.
4Após instalar o sistema de
segurança para crianças, mova-
-o para trás e para a frente, a
fim de garantir que este foi ins-
talado de forma segura. (P. 6 3 )
■Pontos de fixação para correia
superior
Existem pontos de fixação para
AV I S O
■Quando instalar um sistema de se-
gurança para crianças (cadeirinha)
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
●Depois de instalar um sistema de
segurança para crianças não volte
a ajustar o banco.
●Quando utilizar os apoios inferiores,
certifique-se que não existem objetos
estranhos em redor dos mesmos e
que o cinto de segurança não fica
preso por detrás do sistema de segu-
rança para crianças.
●Siga todas as instruções de instala-
ção fornecidas pelo fabricante do sis-
tema de segurança para crianças.
Fixação com correia superior
pM_RAV4-HV_OM_OM42D32PT.book Page 64 Wednesday, January 27, 2021 6:28 PM
