2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

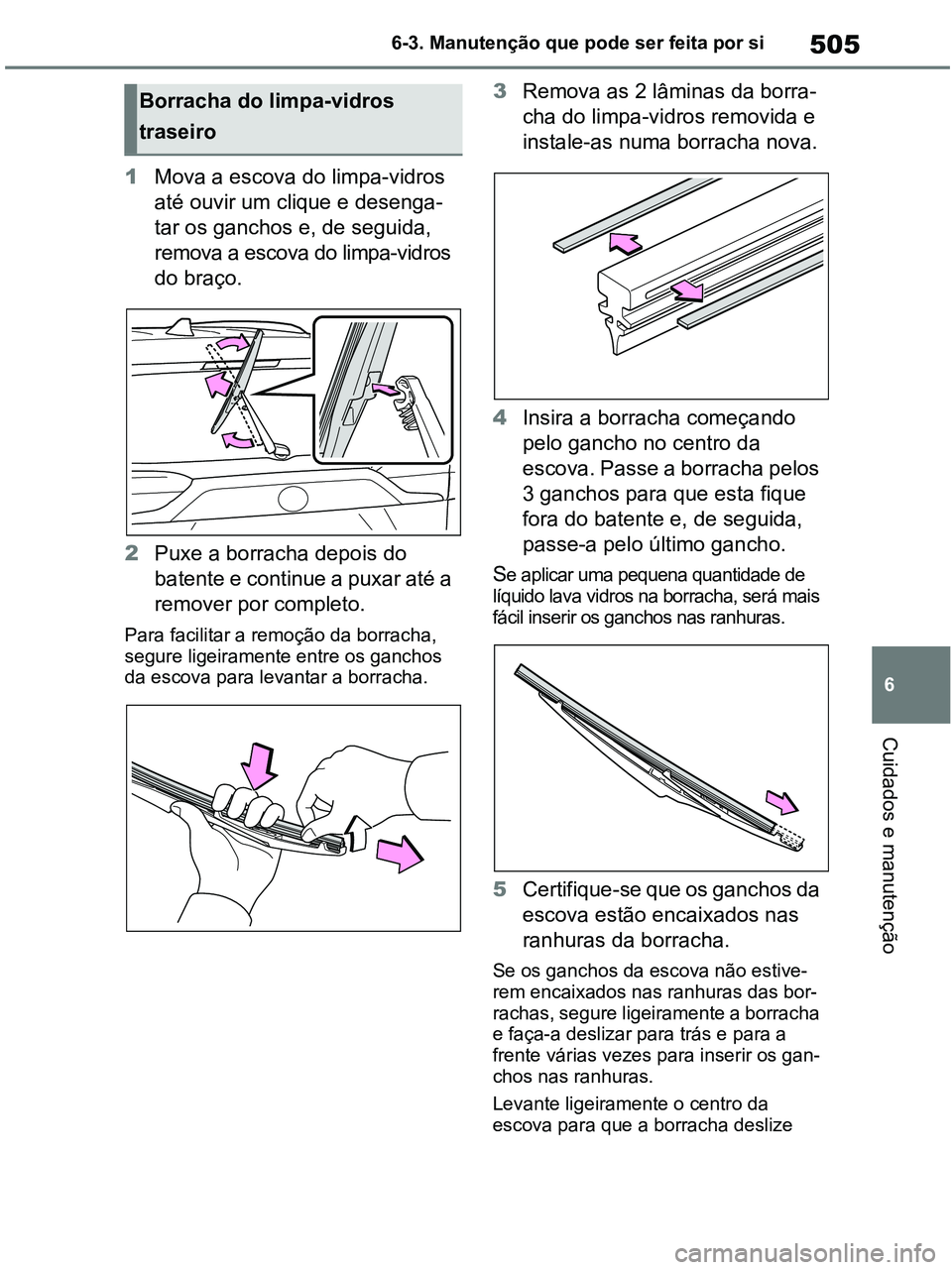

505
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
1Mova a escova do limpa-vidros
até ouvir um clique e desenga-
tar os ganchos e, de seguida,
remova a escova do limpa-vidros
do braço.
2Puxe a borracha depois do
batente e continue a puxar até a
remover por completo.
Para facilitar a remoção da borracha,
segure ligeiramente entre os ganchos
da escova para levantar a borracha.
3Remova as 2 lâminas da borra-
cha do limpa-vidros removida e
instale-as numa borracha nova.
4Insira a borracha começando
pelo gancho no centro da
escova. Passe a borracha pelos
3 ganchos para que esta fique
fora do batente e, de seguida,
passe-a pelo último gancho.
S
e aplicar uma pequena quantidade de
líquido lava vidros na borracha, será mais
fácil inserir os ganchos nas ranhuras.
5Certifique-se que os ganchos da
escova estão encaixados nas
ranhuras da borracha.
Se os ganchos da escova não estive-
rem encaixados nas ranhuras das bor-
rachas, segure ligeiramente a borracha
e faça-a deslizar para trás e para a
frente várias vezes para inserir os gan-
chos nas ranhuras.
Levante ligeiramente o centro da
escova para que a borracha deslize
Borracha do limpa-vidros
traseiro
pM_RAV4-HV_OM_OM42D32PT.book Page 505 Wednesday, January 27, 2021 6:28 PM

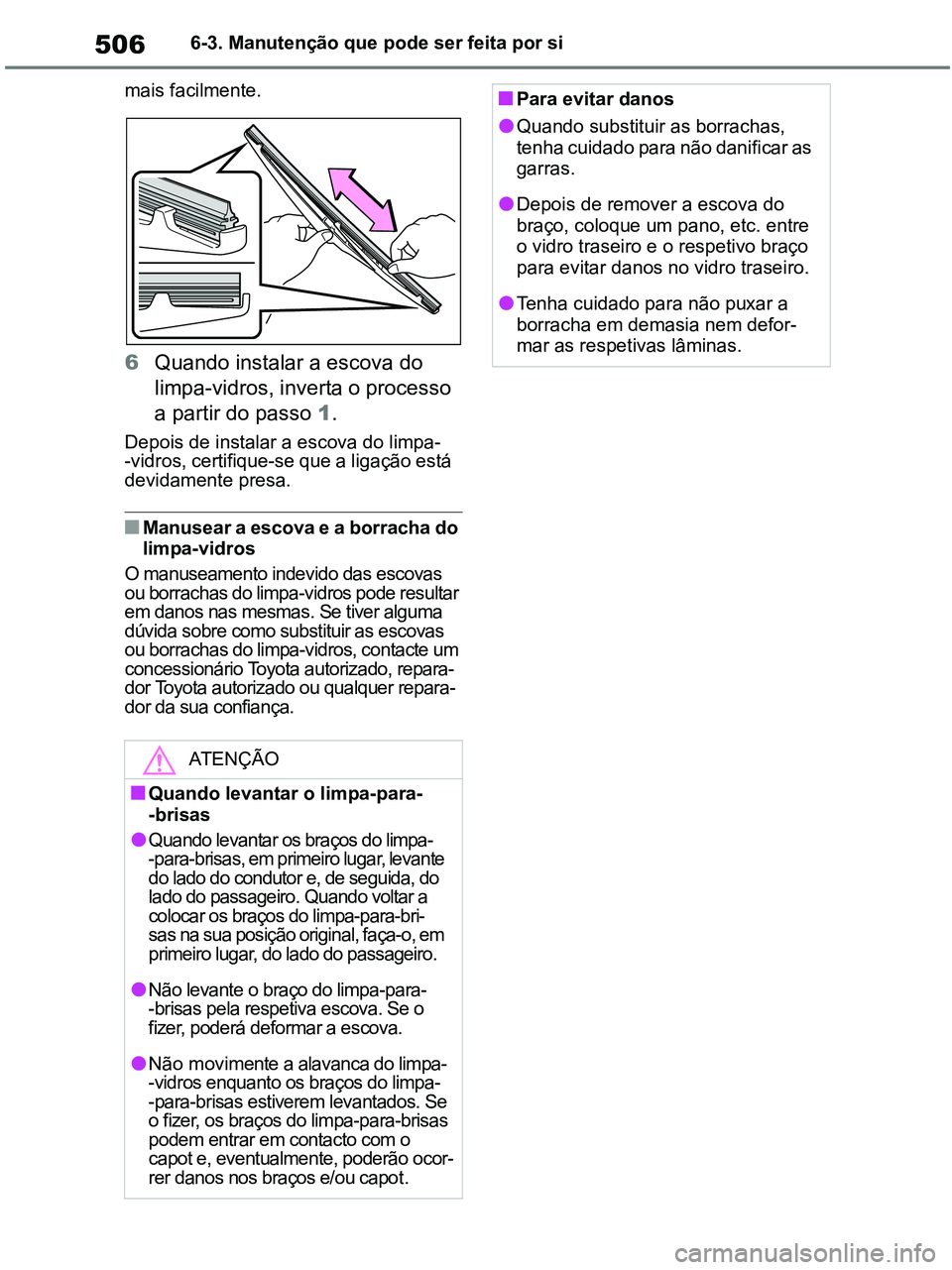

5066-3. Manutenção que pode ser feita por si
mais facilmente.
6Quando instalar a escova do
limpa-vidros, inverta o processo
a partir do passo 1.
Depois de instalar a escova do limpa-
-vidros, certifique-se que a ligação está
devidamente presa.
■Manusear a escova e a borracha do
limpa-vidros
O manuseamento indevido das escovas
ou borrachas do limpa-vidros pode resultar
em danos nas mesmas. Se tiver alguma
dúvida sobre como substituir as escovas
ou borrachas do limpa-vidros, contacte um
concessionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer repara-
dor da sua confiança.
ATENÇÃO
■Quando levantar o limpa-para-
-brisas
●Quando levantar os braços do limpa-
-para-brisas, em primeiro lugar, levante
do lado do condutor e, de seguida, do
lado do passageiro. Quando voltar a
colocar os braços do limpa-para-bri-
sas na sua posição original, faça-o, em
primeiro lugar, do lado do passageiro.
●Não levante o braço do limpa-para-
-brisas pela respetiva escova. Se o
fizer, poderá deformar a escova.

●Não movimente a alavanca do limpa-
-vidros enquanto os braços do limpa-
-para-brisas estiverem levantados. Se
o fizer, os braços do limpa-para-brisas
podem entrar em contacto com o
capot e, eventualmente, poderão ocor-
rer danos nos braços e/ou capot.
■Para evitar danos
●Quando substituir as borrachas,
tenha cuidado para não danificar as
garras.
●Depois de remover a escova do
braço, coloque um pano, etc. entre
o vidro traseiro e o respetivo braço
para evitar danos no vidro traseiro.
●Tenha cuidado para não puxar a
borracha em demasia nem defor-
mar as respetivas lâminas.
pM_RAV4-HV_OM_OM42D32PT.book Page 506 Wednesday, January 27, 2021 6:28 PM

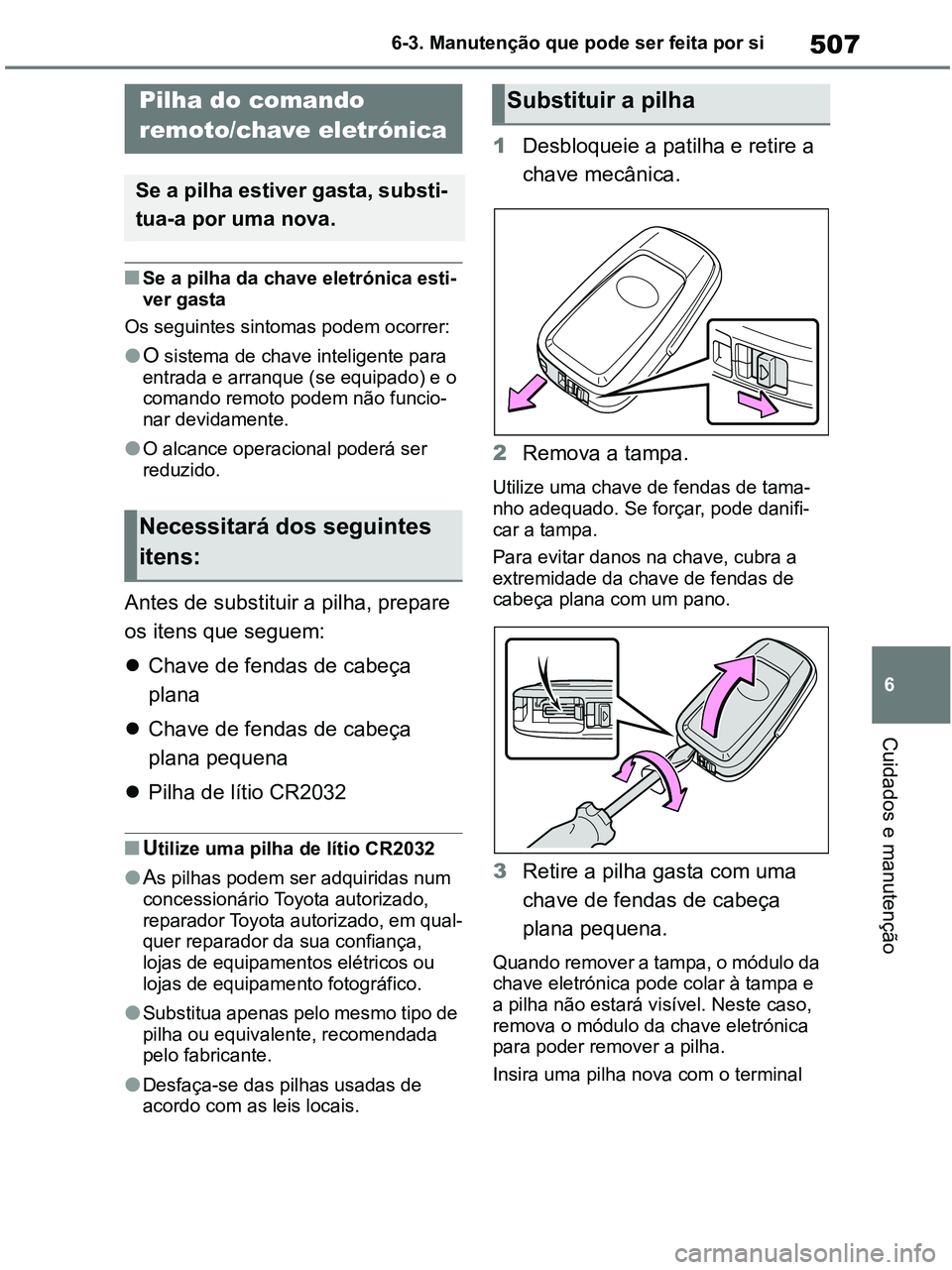

507
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
■Se a pilha da chave eletrónica esti-
ver gasta
Os seguintes sintomas podem ocorrer:
●O sistema de chave inteligente para
entrada e arranque (se equipado) e o
comando remoto podem não funcio-
nar devidamente.
●O alcance operacional poderá ser
reduzido.
Antes de substituir a pilha, prepare
os itens que seguem:
Chave de fendas de cabeça
plana
Chave de fendas de cabeça
plana pequena
Pilha de lítio CR2032
■Utilize uma pilha de lítio CR2032
●As pilhas podem ser adquiridas num
concessionário Toyota autorizado,
reparador Toyota autorizado, em qual-
quer reparador da sua confiança,
lojas de equipamentos elétricos ou
lojas de equipamento fotográfico.
●Substitua apenas pelo mesmo tipo de
pilha ou equivalente, recomendada
pelo fabricante.
●Desfaça-se das pilhas usadas de
acordo com as leis locais.
1Desbloqueie a patilha e retire a
chave mecânica.
2Remova a tampa.
Utilize uma chave de fendas de tama-
nho adequado. Se forçar, pode danifi-
car a tampa.
Para evitar danos na chave, cubra a
extremidade da chave de fendas de
cabeça plana com um pano.
3Retire a pilha gasta com uma
chave de fendas de cabeça
plana pequena.
Quando remover a tampa, o módulo da
chave eletrónica pode colar à tampa e
a pilha não estará visível. Neste caso,
remova o módulo da chave eletrónica
para poder remover a pilha.
Insira uma pilha nova com o terminal
Pilha do comando
remoto/chave eletrónica
Se a pilha estiver gasta, substi-
tua-a por uma nova.
Necessitará dos seguintes
itens:
Substituir a pilha
pM_RAV4-HV_OM_OM42D32PT.book Page 507 Wednesday, January 27, 2021 6:28 PM

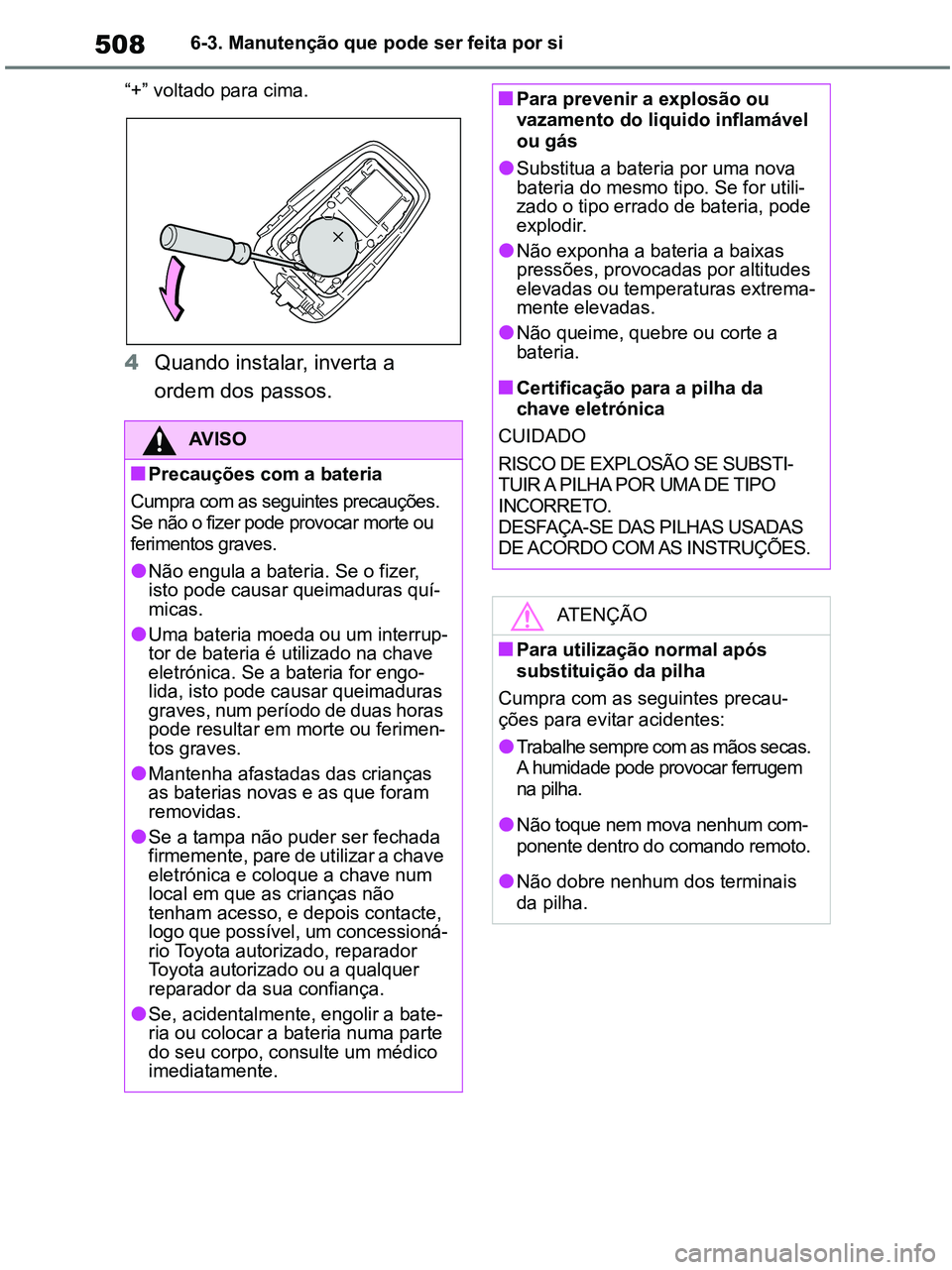

5086-3. Manutenção que pode ser feita por si
“+” voltado para cima.

4Quando instalar, inverta a
ordem dos passos.
AV I S O
■Precauções com a bateria
Cumpra com as seguintes precauções.
Se não o fizer pode provocar morte ou
ferimentos graves.
●Não engula a bateria. Se o fizer,
isto pode causar queimaduras quí-
micas.
●Uma bateria moeda ou um interrup-
tor de bateria é utilizado na chave
eletrónica. Se a bateria for engo-
lida, isto pode causar queimaduras
graves, num período de duas horas
pode resultar em morte ou ferimen-
tos graves.
●Mantenha afastadas das crianças
as baterias novas e as que foram
removidas.
●Se a tampa não puder ser fechada
firmemente, pare de utilizar a chave
eletrónica e coloque a chave num
local em que as crianças não
tenham acesso, e depois contacte,
logo que possível, um concessioná-
rio Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança.
●Se, acidentalmente, engolir a bate-
ria ou colocar a bateria numa parte
do seu corpo, consulte um médico
imediatamente.
■Para prevenir a explosão ou
vazamento do liquido inflamável
ou gás
●Substitua a bateria por uma nova
bateria do mesmo tipo. Se for utili-
zado o tipo errado de bateria, pode
explodir.
●Não exponha a bateria a baixas
pressões, provocadas por altitudes
elevadas ou temperaturas extrema-
mente elevadas.
●Não queime, quebre ou corte a
bateria.
■Certificação para a pilha da
chave eletrónica
CUIDADO

RISCO DE EXPLOSÃO SE SUBSTI-
TUIR A PILHA POR UMA DE TIPO
INCORRETO.
DESFAÇA-SE DAS PILHAS USADAS
DE ACORDO COM AS INSTRUÇÕES.
ATENÇÃO
■Para utilização normal após
substituição da pilha
Cumpra com as seguintes precau-
ções para evitar acidentes:
●Trabalhe sempre com as mãos secas.
A humidade pode provocar ferrugem
na pilha.
●Não toque nem mova nenhum com-
ponente dentro do comando remoto.
●Não dobre nenhum dos terminais
da pilha.
pM_RAV4-HV_OM_OM42D32PT.book Page 508 Wednesday, January 27, 2021 6:28 PM

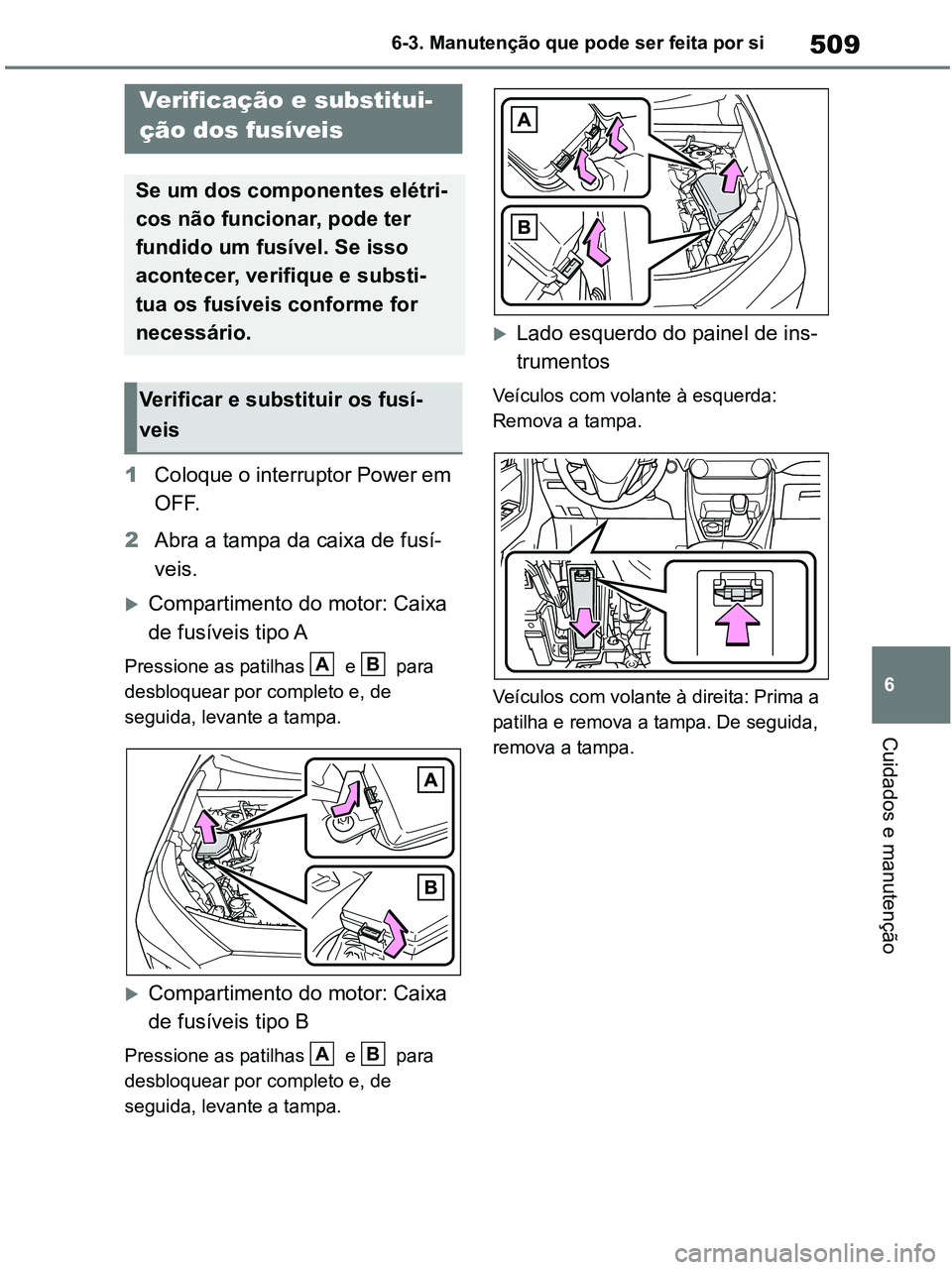

509
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
1Coloque o interruptor Power em
OFF.
2Abra a tampa da caixa de fusí-
veis.
Compartimento do motor: Caixa
de fusíveis tipo A
Pressione as patilhas e para
desbloquear por completo e, de
seguida, levante a tampa.
Compartimento do motor: Caixa
de fusíveis tipo B
Pressione as patilhas e para
desbloquear por completo e, de
seguida, levante a tampa.
Lado esquerdo do painel de ins-
trumentos
Veículos com volante à esquerda:
Remova a tampa.
Veículos com volante à direita: Prima a
patilha e remova a tampa. De seguida,
remova a tampa.
Verificação e substitui-
ção dos fusíveis
Se um dos componentes elétri-
cos não funcionar, pode ter
fundido um fusível. Se isso
acontecer, verifique e substi-
tua os fusíveis conforme for
necessário.
Verificar e substituir os fusí-
veis
AB
AB
pM_RAV4-HV_OM_OM42D32PT.book Page 509 Wednesday, January 27, 2021 6:28 PM

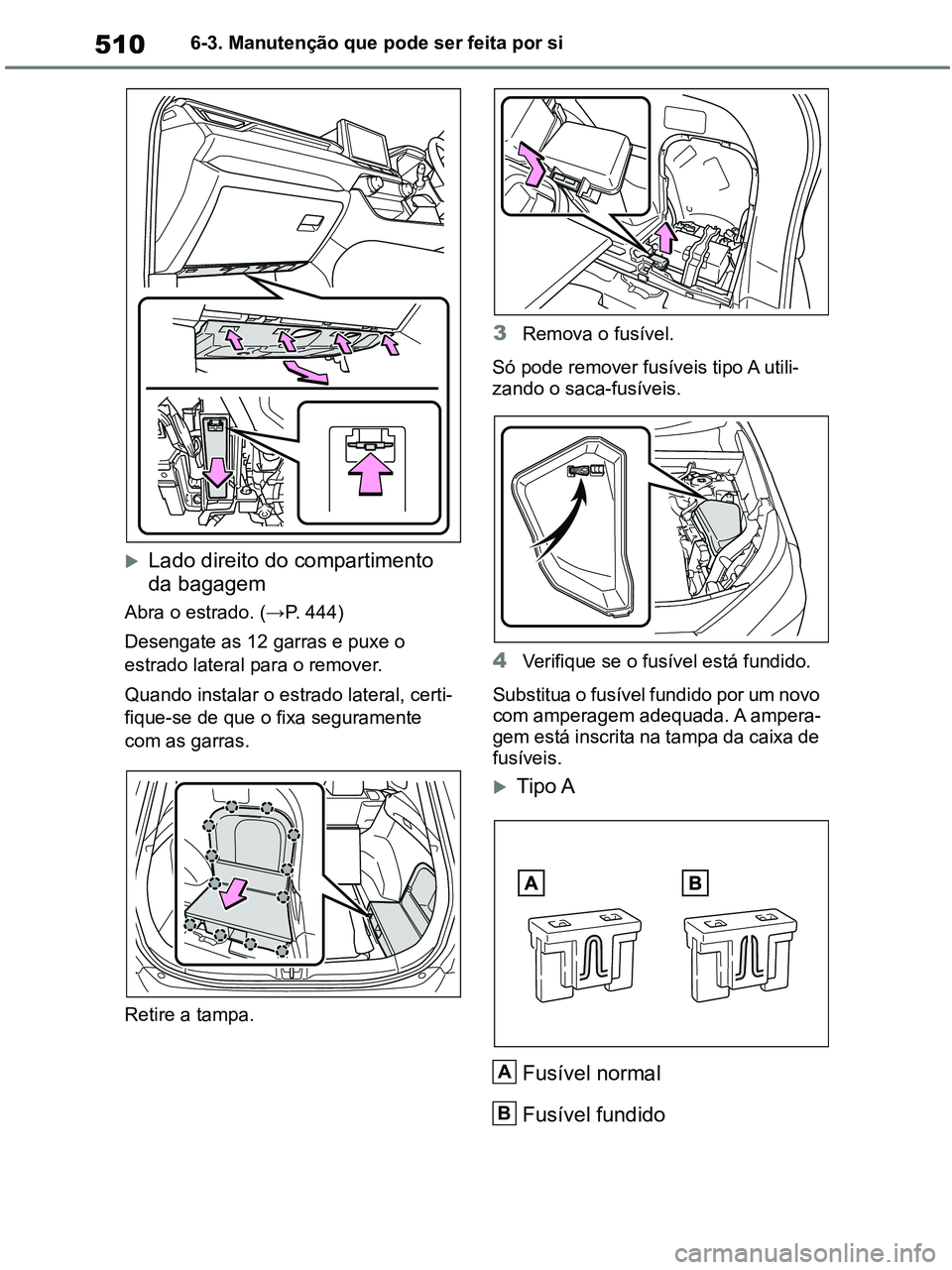

5106-3. Manutenção que pode ser feita por si
Lado direito do compartimento
da bagagem
Abra o estrado. (→P. 444)
Desengate as 12 garras e puxe o
estrado lateral para o remover.
Quando instalar o estrado lateral, certi-
fique-se de que o fixa seguramente
com as garras.
Retire a tampa.
3Remova o fusível.
Só pode remover fusíveis tipo A utili-
zando o saca-fusíveis.
4Verifique se o fusível está fundido.
Substitua o fusível fundido por um novo
com amperagem adequada. A ampera-
gem está inscrita na tampa da caixa de
fusíveis.
Tipo A
Fusível normal
Fusível fundido
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 510 Wednesday, January 27, 2021 6:28 PM

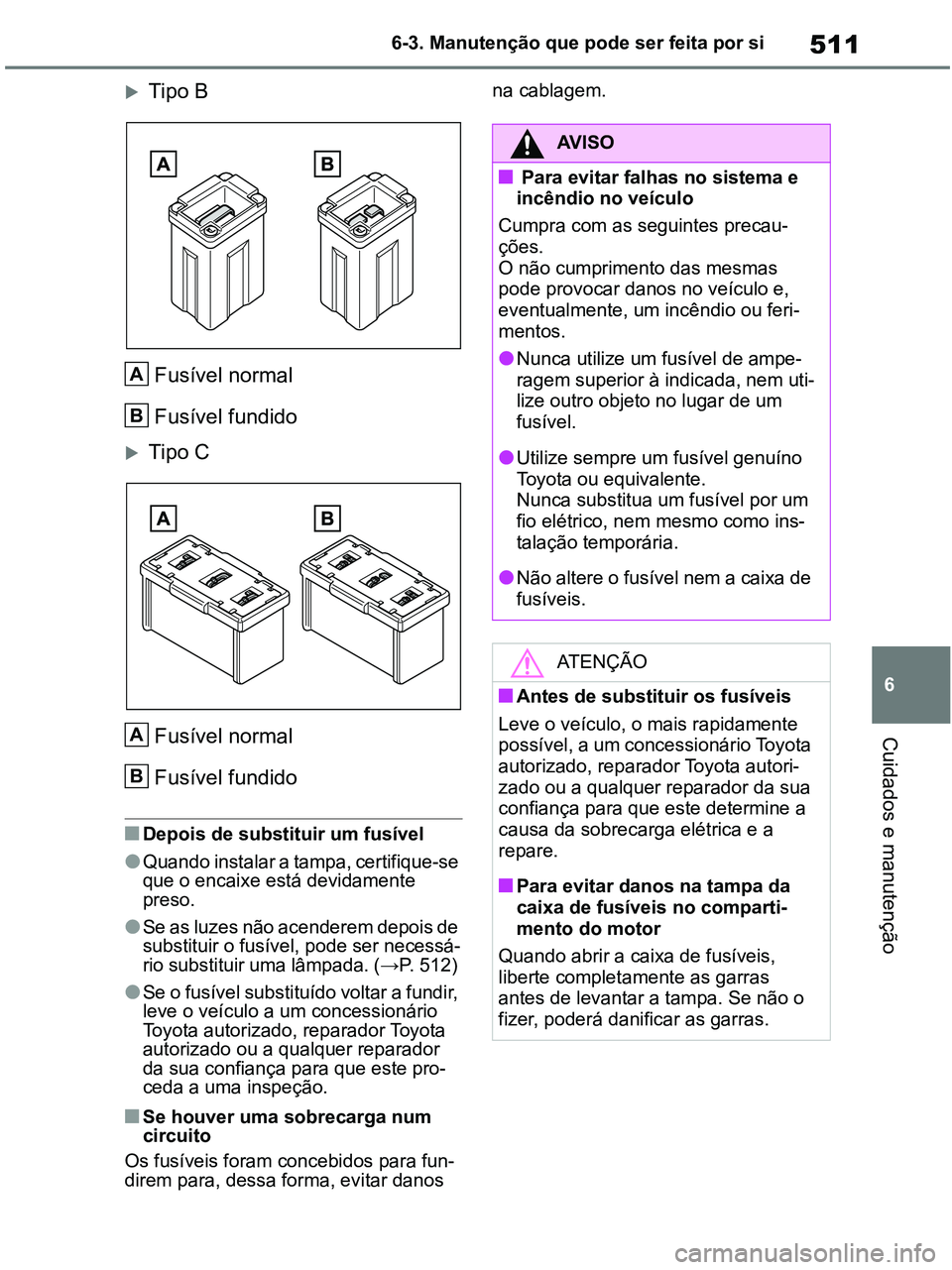

511
6 6-3. Manutenção que pode ser feita por si
Cuidados e manutenção
Tipo B
Fusível normal
Fusível fundido
Tipo C
Fusível normal
Fusível fundido
■Depois de substituir um fusível
●Quando instalar a tampa, certifique-se
que o encaixe está devidamente
preso.
●Se as luzes não acenderem depois de
substituir o fusível, pode ser necessá-
rio substituir uma lâmpada. (→P. 512)
●Se o fusível substituído voltar a fundir,
leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
■Se houver uma sobrecarga num
circuito
Os fusíveis foram concebidos para fun-
direm para, dessa forma, evitar danos na cablagem.
A
B
A
B
AV I S O
■ Para evitar falhas no sistema e
incêndio no veículo
Cumpra com as seguintes precau-
ções.
O não cumprimento das mesmas
pode provocar danos no veículo e,
eventualmente, um incêndio ou feri-
mentos.
●Nunca utilize um fusível de ampe-
ragem superior à indicada, nem uti-
lize outro objeto no lugar de um
fusível.
●Utilize sempre um fusível genuíno
Toyota ou equivalente.
Nunca substitua um fusível por um
fio elétrico, nem mesmo como ins-
talação temporária.
●Não altere o fusível nem a caixa de
fusíveis.
ATENÇÃO
■Antes de substituir os fusíveis
Leve o veículo, o mais rapidamente
possível, a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança para que este determine a
causa da sobrecarga elétrica e a
repare.
■Para evitar danos na tampa da
caixa de fusíveis no comparti-
mento do motor
Quando abrir a caixa de fusíveis,
liberte completamente as garras
antes de levantar a tampa. Se não o
fizer, poderá danificar as garras.
pM_RAV4-HV_OM_OM42D32PT.book Page 511 Wednesday, January 27, 2021 6:28 PM

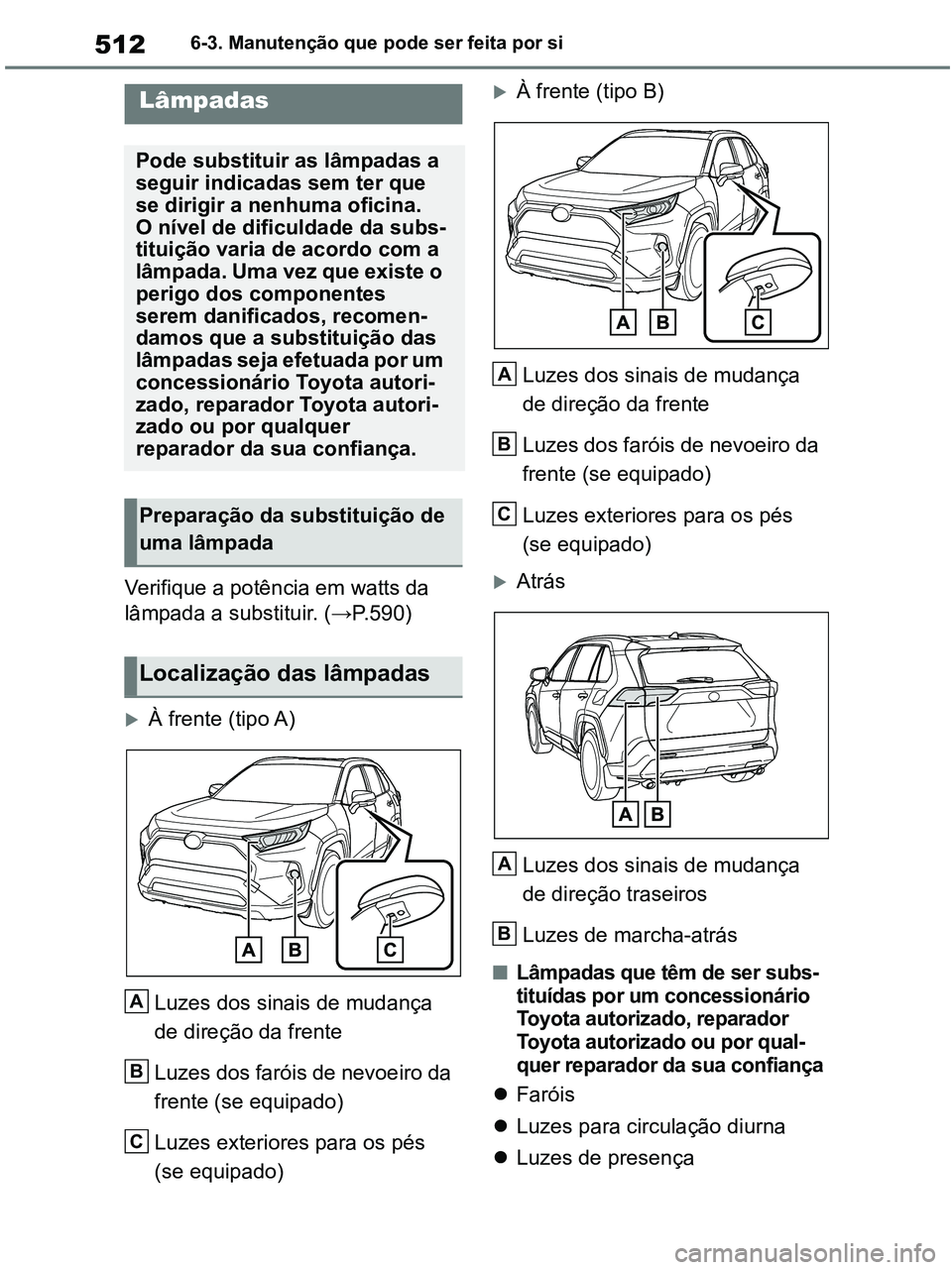

5126-3. Manutenção que pode ser feita por si
Verifique a potência em watts da
lâmpada a substituir. (→P.590)
À frente (tipo A)
Luzes dos sinais de mudança
de direção da frente
Luzes dos faróis de nevoeiro da
frente (se equipado)
Luzes exteriores para os pés
(se equipado)
À frente (tipo B)
Luzes dos sinais de mudança
de direção da frente
Luzes dos faróis de nevoeiro da
frente (se equipado)
Luzes exteriores para os pés
(se equipado)
Atrás
Luzes dos sinais de mudança
de direção traseiros
Luzes de marcha-atrás
■Lâmpadas que têm de ser subs-
tituídas por um concessionário
Toyota autorizado, reparador
Toyota autorizado ou por qual-
quer reparador da sua confiança
Faróis
Luzes para circulação diurna
Luzes de presença
Lâmpadas
Pode substituir as lâmpadas a
seguir indicadas sem ter que
se dirigir a nenhuma oficina.
O nível de dificuldade da subs-
tituição varia de acordo com a
lâmpada. Uma vez que existe o
perigo dos componentes
serem danificados, recomen-
damos que a substituição das
lâmpadas seja efetuada por um
concessionário Toyota autori-
zado, reparador Toyota autori-
zado ou por qualquer
reparador da sua confiança.
Preparação da substituição de
uma lâmpada
Localização das lâmpadas
A
B
C
A
B
C
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 512 Wednesday, January 27, 2021 6:28 PM
