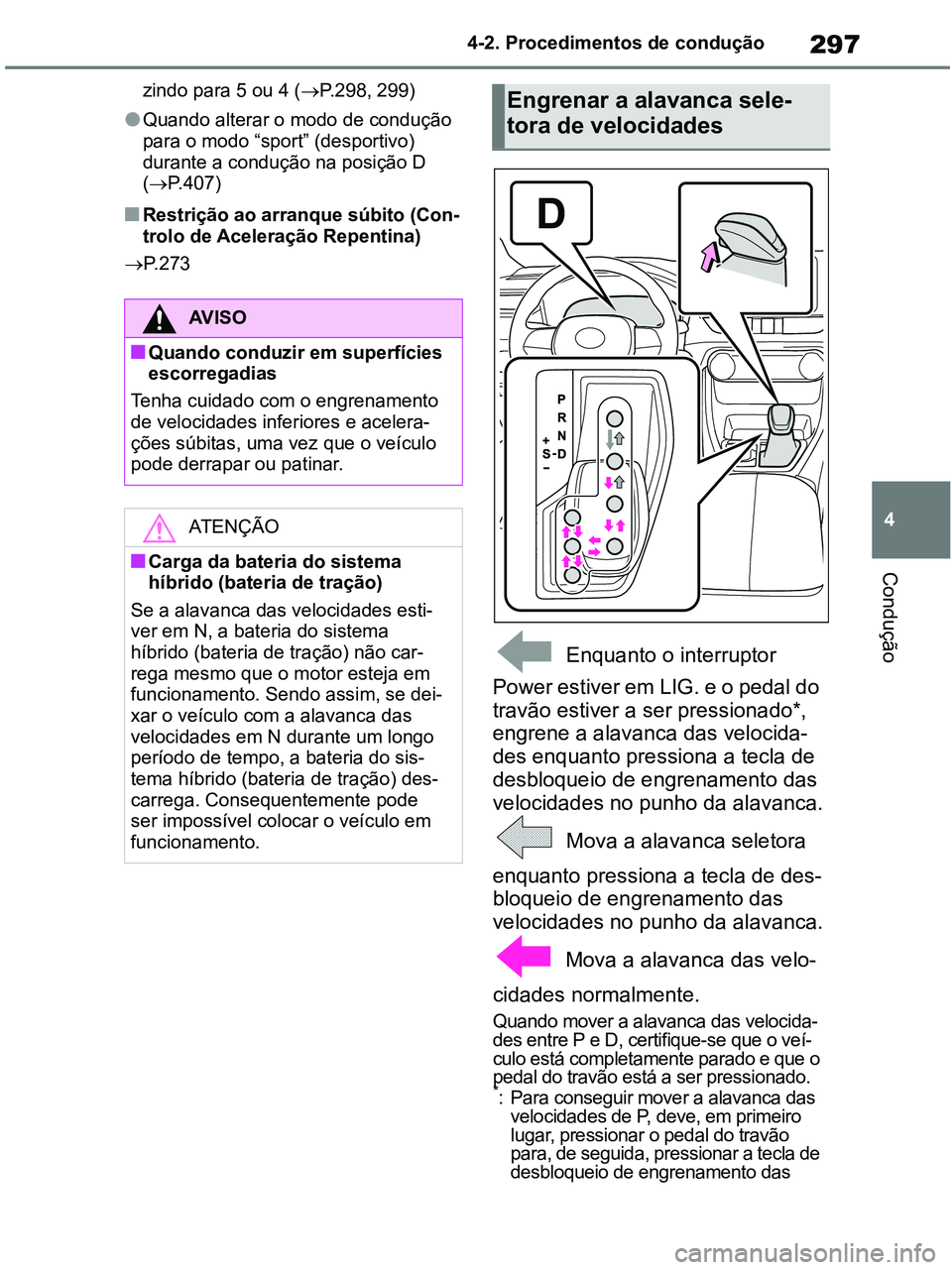

2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

297
4 4-2. Procedimentos de condução
Condução
zindo para 5 ou 4 (P.298, 299)
●Quando alterar o modo de condução
para o modo “sport” (desportivo)
durante a condução na posição D
(P.407)
■Restrição ao arranque súbito (Con-
trolo de Aceleração Repentina)
P.273
Enquanto o interruptor
Power estiver em LIG. e o pedal do
travão estiver a ser pressionado*,
engrene a alavanca das velocida-
des enquanto pressiona a tecla de
desbloqueio de engrenamento das
velocidades no punho da alavanca.
Mova a alavanca seletora
enquanto pressiona a tecla de des-
bloqueio de engrenamento das
velocidades no punho da alavanca.
Mova a alavanca das velo-
cidades normalmente.
Quando mover a alavanca das velocida-
des entre P e D, certifique-se que o veí-
culo está completamente parado e que o
pedal do travão está a ser pressionado.
*: Para conseguir mover a alavanca das
velocidades de P, deve, em primeiro
lugar, pressionar o pedal do travão
para, de seguida, pressionar a tecla de
desbloqueio de engrenamento das
AV I S O
■Quando conduzir em superfícies
escorregadias
Tenha cuidado com o engrenamento
de velocidades inferiores e acelera-
ções súbitas, uma vez que o veículo
pode derrapar ou patinar.
ATENÇÃO
■Carga da bateria do sistema
híbrido (bateria de tração)
Se a alavanca das velocidades esti-
ver em N, a bateria do sistema
híbrido (bateria de tração) não car-
rega mesmo que o motor esteja em
funcionamento. Sendo assim, se dei-
xar o veículo com a alavanca das
velocidades em N durante um longo
período de tempo, a bateria do sis-
tema híbrido (bateria de tração) des-
carrega. Consequentemente pode
ser impossível colocar o veículo em
funcionamento.
Engrenar a alavanca sele-
tora de velocidades
pM_RAV4-HV_OM_OM42D32PT.book Page 297 Wednesday, January 27, 2021 6:28 PM

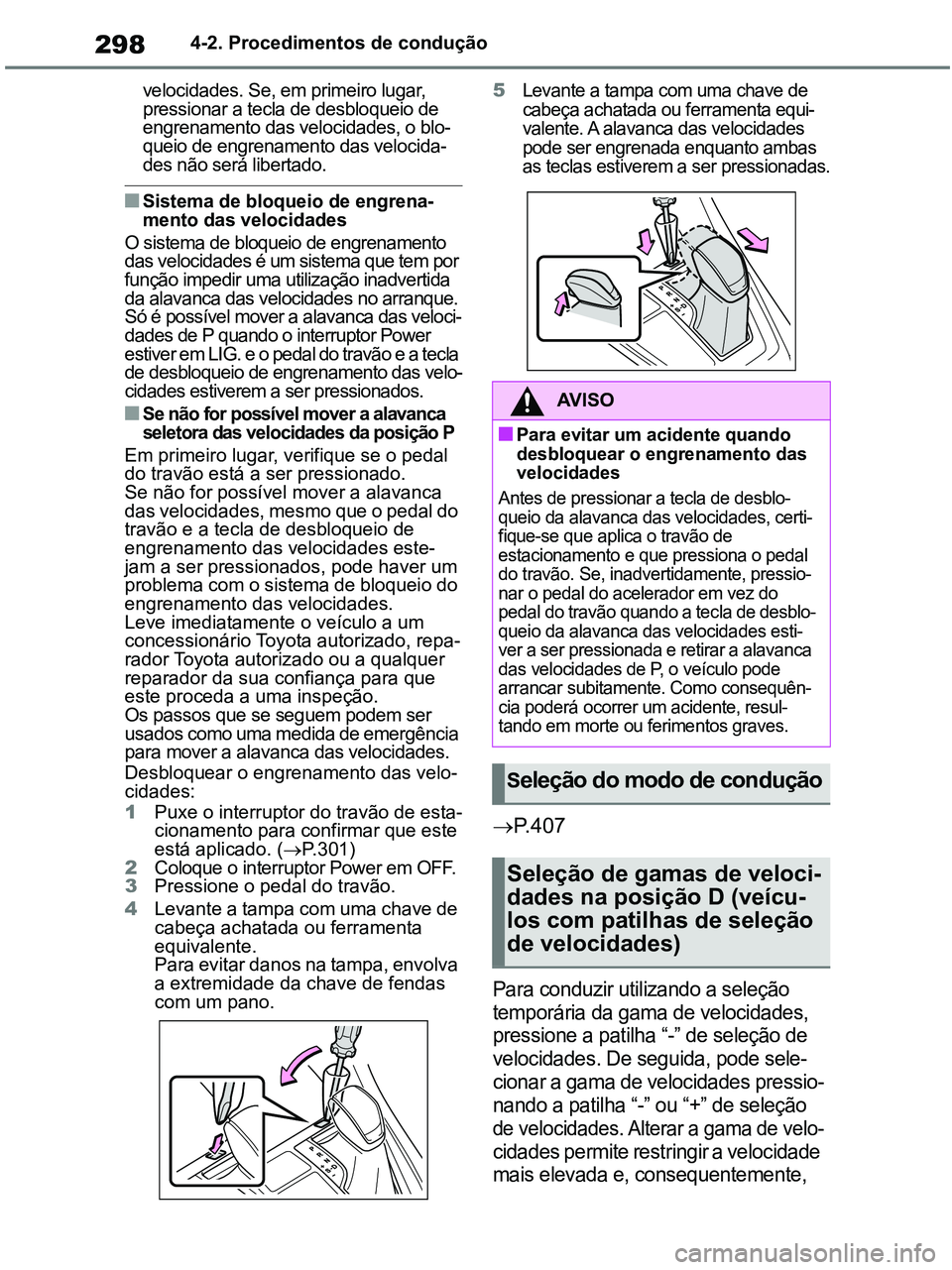

2984-2. Procedimentos de condução
velocidades. Se, em primeiro lugar,
pressionar a tecla de desbloqueio de
engrenamento das velocidades, o blo-
queio de engrenamento das velocida-
des não será libertado.
■Sistema de bloqueio de engrena-
mento das velocidades
O sistema de bloqueio de engrenamento
das velocidades é um sistema que tem por
função impedir uma utilização inadvertida
da alavanca das velocidades no arranque.
Só é possível mover a alavanca das veloci-
dades de P quando o interruptor Power
estiver em LIG. e o pedal do travão e a tecla
de desbloqueio de engrenamento das velo-
cidades estiverem a ser pressionados.
■Se não for possível mover a alavanca
seletora das velocidades da posição P
Em primeiro lugar, verifique se o pedal
do travão está a ser pressionado.
Se não for possível mover a alavanca
das velocidades, mesmo que o pedal do
travão e a tecla de desbloqueio de
engrenamento das velocidades este-
jam a ser pressionados, pode haver um
problema com o sistema de bloqueio do
engrenamento das velocidades.
Leve imediatamente o veículo a um
concessionário Toyota autorizado, repa-
rador Toyota autorizado ou a qualquer
reparador da sua confiança para que
este proceda a uma inspeção.
Os passos que se seguem podem ser
usados como uma medida de emergência
para mover a alavanca das velocidades.
Desbloquear o engrenamento das velo-
cidades:
1Puxe o interruptor do travão de esta-
cionamento para confirmar que este
está aplicado. (P.301)
2Coloque o interruptor Power em OFF.
3Pressione o pedal do travão.
4Levante a tampa com uma chave de
cabeça achatada ou ferramenta
equivalente.
Para evitar danos na tampa, envolva
a extremidade da chave de fendas
com um pano.5
Levante a tampa com uma chave de
cabeça achatada ou ferramenta equi-
valente. A alavanca das velocidades
pode ser engrenada enquanto ambas
as teclas estiverem a ser pressionadas.
P.407
Para conduzir utilizando a seleção
temporária da gama de velocidades,
pressione a patilha “-” de seleção de
velocidades. De seguida, pode sele-
cionar a gama de velocidades pressio-
nando a patilha “-” ou “+” de seleção
de velocidades. Alterar a gama de velo-
cidades permite restringir a velocidade
mais elevada e, consequentemente,
AV I S O
■Para evitar um acidente quando
desbloquear o engrenamento das
velocidades
Antes de pressionar a tecla de desblo-
queio da alavanca das velocidades, certi-
fique-se que aplica o travão de
estacionamento e que pressiona o pedal
do travão. Se, inadvertidamente, pressio-
nar o pedal do acelerador em vez do
pedal do travão quando a tecla de desblo-
queio da alavanca das velocidades esti-
ver a ser pressionada e retirar a alavanca
das velocidades de P, o veículo pode
arrancar subitamente. Como consequên-
cia poderá ocorrer um acidente, resul-
tando em morte ou ferimentos graves.
Seleção do modo de condução
Seleção de gamas de veloci-
dades na posição D (veícu-
los com patilhas de seleção
de velocidades)
pM_RAV4-HV_OM_OM42D32PT.book Page 298 Wednesday, January 27, 2021 6:28 PM

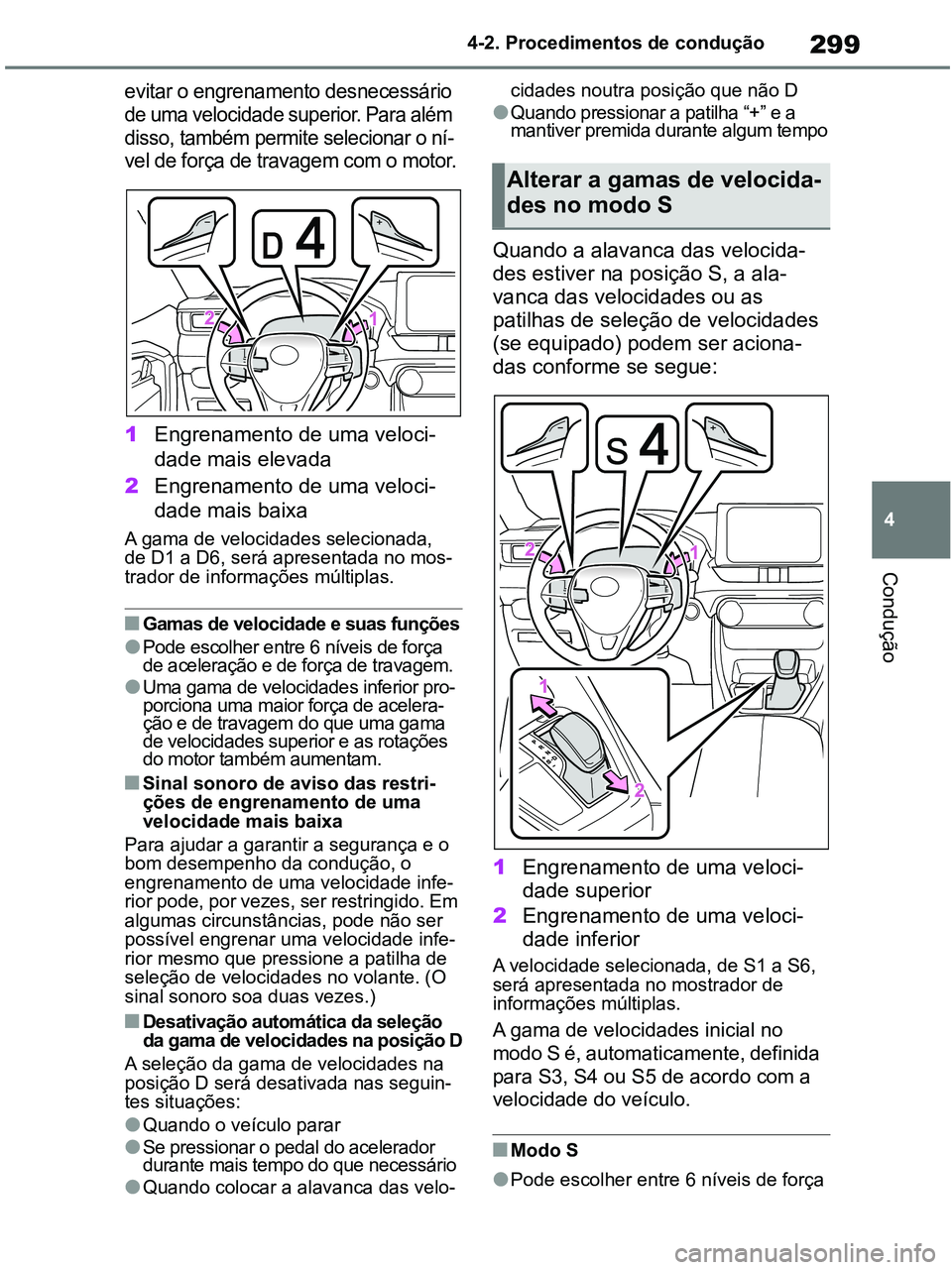

299
4 4-2. Procedimentos de condução
Condução
evitar o engrenamento desnecessário
de uma velocidade superior. Para além
disso, também permite selecionar o ní-
vel de força de travagem com o motor.
1Engrenamento de uma veloci-
dade mais elevada
2Engrenamento de uma veloci-
dade mais baixa
A gama de velocidades selecionada,
de D1 a D6, será apresentada no mos-
trador de informações múltiplas.
■Gamas de velocidade e suas funções
●Pode escolher entre 6 níveis de força
de aceleração e de força de travagem.
●Uma gama de velocidades inferior pro-
porciona uma maior força de acelera-
ção e de travagem do que uma gama
de velocidades superior e as rotações
do motor também aumentam.
■Sinal sonoro de aviso das restri-
ções de engrenamento de uma
velocidade mais baixa
Para ajudar a garantir a segurança e o
bom desempenho da condução, o
engrenamento de uma velocidade infe-
rior pode, por vezes, ser restringido. Em
algumas circunstâncias, pode não ser
possível engrenar uma velocidade infe-
rior mesmo que pressione a patilha de
seleção de velocidades no volante. (O
sinal sonoro soa duas vezes.)
■Desativação automática da seleção
da gama de velocidades na posição D
A seleção da gama de velocidades na
posição D será desativada nas seguin-
tes situações:
●Quando o veículo parar
●Se pressionar o pedal do acelerador
durante mais tempo do que necessário
●Quando colocar a alavanca das velo-cidades noutra posição que não D
●Quando pressionar a patilha “+” e a
mantiver premida durante algum tempo
Quando a alavanca das velocida-
des estiver na posição S, a ala-
vanca das velocidades ou as
patilhas de seleção de velocidades
(se equipado) podem ser aciona-
das conforme se segue:
1Engrenamento de uma veloci-
dade superior
2Engrenamento de uma veloci-
dade inferior
A velocidade selecionada, de S1 a S6,
será apresentada no mostrador de
informações múltiplas.
A gama de velocidades inicial no
modo S é, automaticamente, definida
para S3, S4 ou S5 de acordo com a
velocidade do veículo.
■Modo S
●Pode escolher entre 6 níveis de força
Alterar a gamas de velocida-
des no modo S
pM_RAV4-HV_OM_OM42D32PT.book Page 299 Wednesday, January 27, 2021 6:28 PM

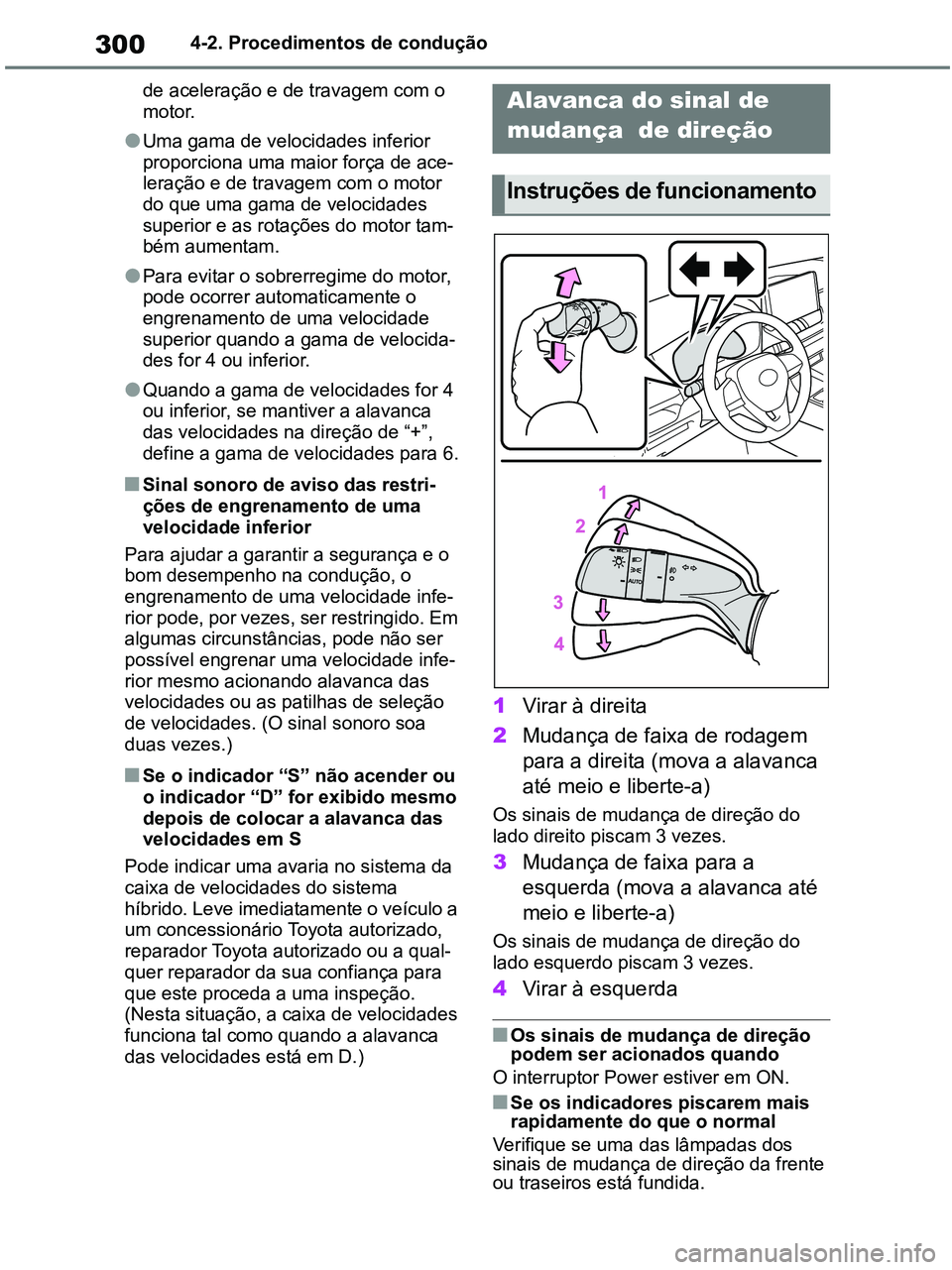

3004-2. Procedimentos de condução
de aceleração e de travagem com o
motor.
●Uma gama de velocidades inferior
proporciona uma maior força de ace-
leração e de travagem com o motor
do que uma gama de velocidades
superior e as rotações do motor tam-
bém aumentam.
●Para evitar o sobrerregime do motor,
pode ocorrer automaticamente o
engrenamento de uma velocidade
superior quando a gama de velocida-
des for 4 ou inferior.
●Quando a gama de velocidades for 4
ou inferior, se mantiver a alavanca
das velocidades na direção de “+”,
define a gama de velocidades para 6.
■Sinal sonoro de aviso das restri-
ções de engrenamento de uma
velocidade inferior
Para ajudar a garantir a segurança e o
bom desempenho na condução, o
engrenamento de uma velocidade infe-
rior pode, por vezes, ser restringido. Em
algumas circunstâncias, pode não ser
possível engrenar uma velocidade infe-
rior mesmo acionando alavanca das
velocidades ou as patilhas de seleção
de velocidades. (O sinal sonoro soa
duas vezes.)
■Se o indicador “S” não acender ou
o indicador “D” for exibido mesmo
depois de colocar a alavanca das
velocidades em S
Pode indicar uma avaria no sistema da
caixa de velocidades do sistema
híbrido. Leve imediatamente o veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para
que este proceda a uma inspeção.
(Nesta situação, a caixa de velocidades
funciona tal como quando a alavanca
das velocidades está em D.)
1Virar à direita
2Mudança de faixa de rodagem
para a direita (mova a alavanca
até meio e liberte-a)
Os sinais de mudança de direção do
lado direito piscam 3 vezes.
3Mudança de faixa para a
esquerda (mova a alavanca até
meio e liberte-a)
Os sinais de mudança de direção do
lado esquerdo piscam 3 vezes.
4Virar à esquerda
■Os sinais de mudança de direção
podem ser acionados quando
O interruptor Power estiver em ON.
■Se os indicadores piscarem mais
rapidamente do que o normal
Verifique se uma das lâmpadas dos
sinais de mudança de direção da frente
ou traseiros está fundida.
Alavanca do sinal de
mudança de direção
Instruções de funcionamento
pM_RAV4-HV_OM_OM42D32PT.book Page 300 Wednesday, January 27, 2021 6:28 PM

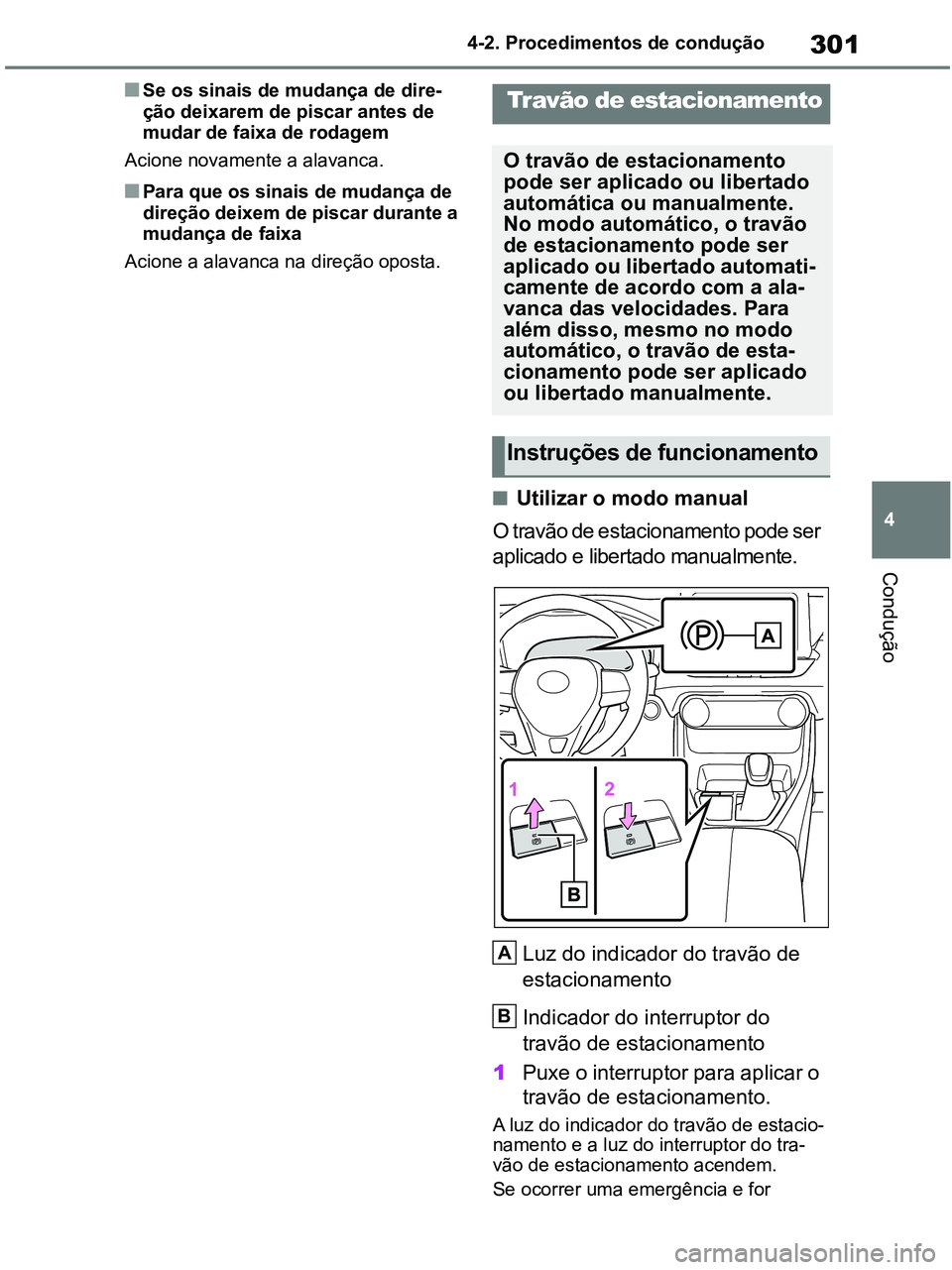

301
4 4-2. Procedimentos de condução
Condução
■Se os sinais de mudança de dire-
ção deixarem de piscar antes de
mudar de faixa de rodagem
Acione novamente a alavanca.
■Para que os sinais de mudança de
direção deixem de piscar durante a
mudança de faixa
Acione a alavanca na direção oposta.
■Utilizar o modo manual
O travão de estacionamento pode ser
aplicado e libertado manualmente.
Luz do indicador do travão de
estacionamento
Indicador do interruptor do
travão de estacionamento
1Puxe o interruptor para aplicar o
travão de estacionamento.
A luz do indicador do travão de estacio-
namento e a luz do interruptor do tra-
vão de estacionamento acendem.
Se ocorrer uma emergência e for
Travão de estacionamento
O travão de estacionamento
pode ser aplicado ou libertado
automática ou manualmente.
No modo automático, o travão
de estacionamento pode ser
aplicado ou libertado automati-
camente de acordo com a ala-
vanca das velocidades. Para
além disso, mesmo no modo
automático, o travão de esta-
cionamento pode ser aplicado
ou libertado manualmente.
Instruções de funcionamento
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 301 Wednesday, January 27, 2021 6:28 PM

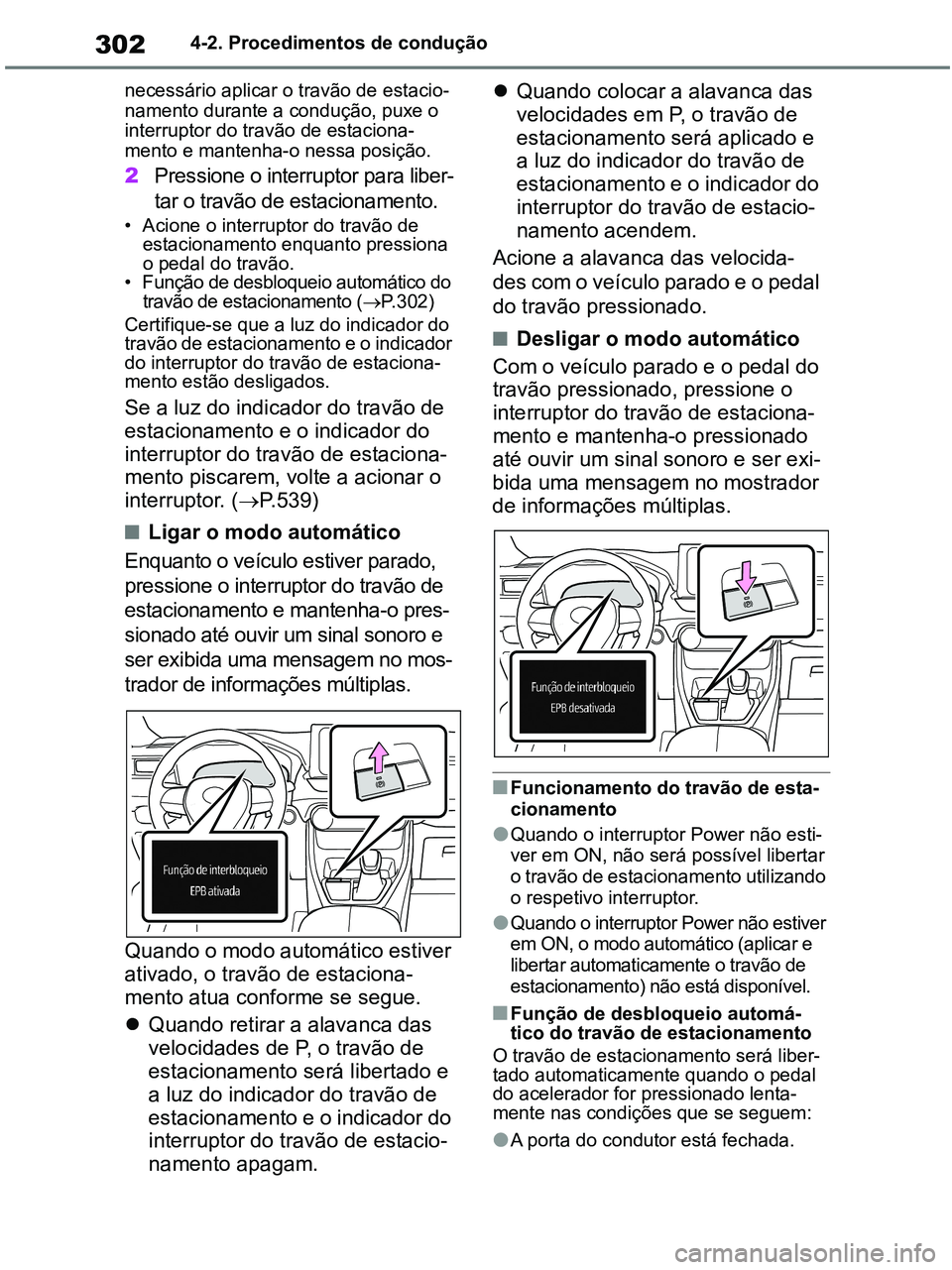

3024-2. Procedimentos de condução
necessário aplicar o travão de estacio-
namento durante a condução, puxe o
interruptor do travão de estaciona-
mento e mantenha-o nessa posição.
2Pressione o interruptor para liber-
tar o travão de estacionamento.
• Acione o interruptor do travão de
estacionamento enquanto pressiona
o pedal do travão.
• Função de desbloqueio automático do
travão de estacionamento (P.302)
Certifique-se que a luz do indicador do
travão de estacionamento e o indicador
do interruptor do travão de estaciona-
mento estão desligados.
Se a luz do indicador do travão de
estacionamento e o indicador do
interruptor do travão de estaciona-
mento piscarem, volte a acionar o
interruptor. (P.539)
■Ligar o modo automático
Enquanto o veículo estiver parado,
pressione o interruptor do travão de
estacionamento e mantenha-o pres-
sionado até ouvir um sinal sonoro e
ser exibida uma mensagem no mos-
trador de informações múltiplas.
Quando o modo automático estiver
ativado, o travão de estaciona-
mento atua conforme se segue.
Quando retirar a alavanca das
velocidades de P, o travão de
estacionamento será libertado e
a luz do indicador do travão de
estacionamento e o indicador do
interruptor do travão de estacio-
namento apagam.Quando colocar a alavanca das
velocidades em P, o travão de
estacionamento será aplicado e
a luz do indicador do travão de
estacionamento e o indicador do
interruptor do travão de estacio-
namento acendem.
Acione a alavanca das velocida-
des com o veículo parado e o pedal
do travão pressionado.
■Desligar o modo automático
Com o veículo parado e o pedal do
travão pressionado, pressione o
interruptor do travão de estaciona-
mento e mantenha-o pressionado
até ouvir um sinal sonoro e ser exi-
bida uma mensagem no mostrador
de informações múltiplas.
■Funcionamento do travão de esta-
cionamento
●Quando o interruptor Power não esti-
ver em ON, não será possível libertar
o travão de estacionamento utilizando
o respetivo interruptor.
●Quando o interruptor Power não estiver
em ON, o modo automático (aplicar e
libertar automaticamente o travão de
estacionamento) não está disponível.
■Função de desbloqueio automá-
tico do travão de estacionamento
O travão de estacionamento será liber-
tado automaticamente quando o pedal
do acelerador for pressionado lenta-
mente nas condições que se seguem:
●A porta do condutor está fechada.
pM_RAV4-HV_OM_OM42D32PT.book Page 302 Wednesday, January 27, 2021 6:28 PM

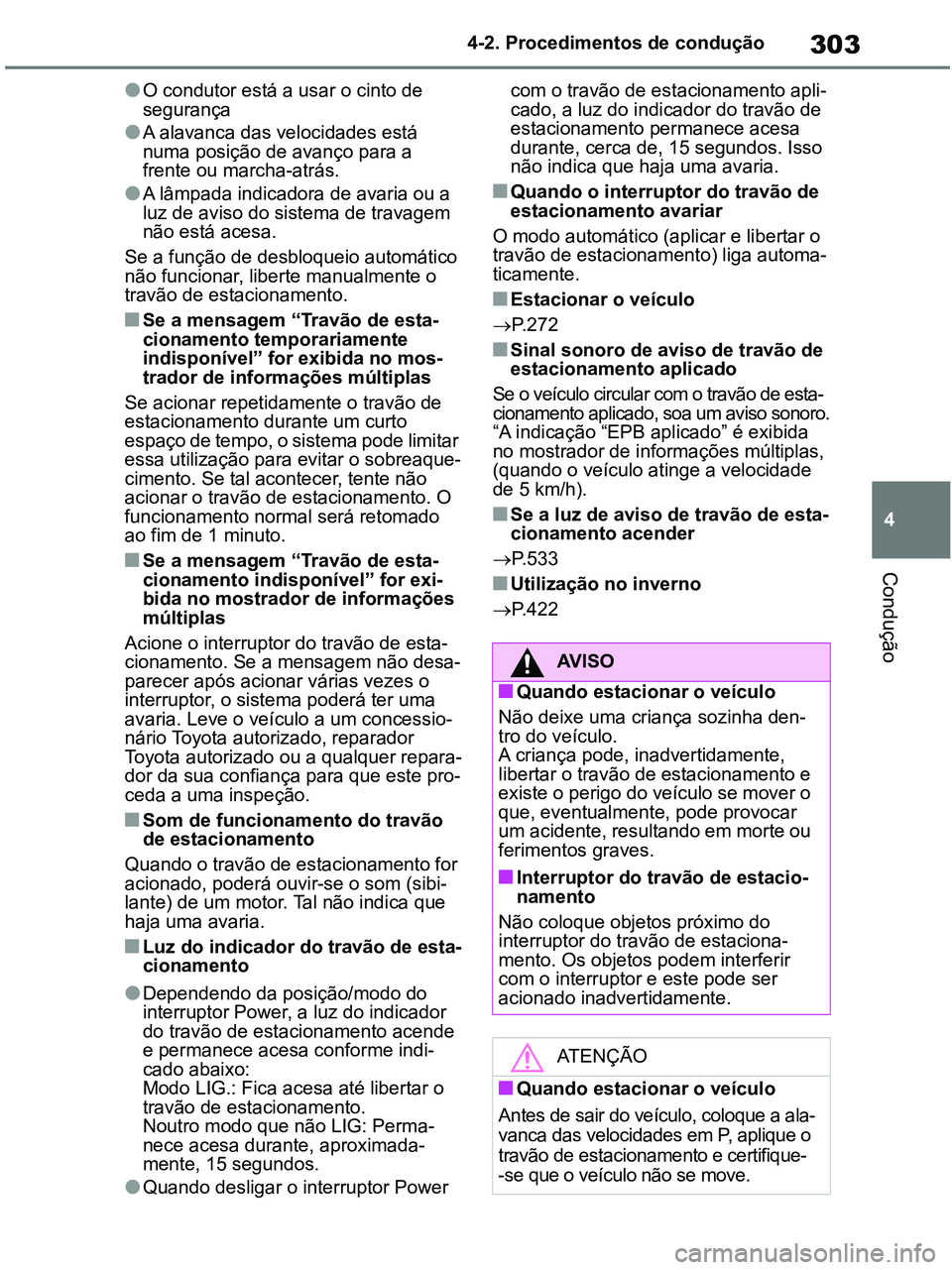

303
4 4-2. Procedimentos de condução
Condução
●O condutor está a usar o cinto de
segurança
●A alavanca das velocidades está
numa posição de avanço para a
frente ou marcha-atrás.
●A lâmpada indicadora de avaria ou a
luz de aviso do sistema de travagem
não está acesa.
Se a função de desbloqueio automático
não funcionar, liberte manualmente o
travão de estacionamento.
■Se a mensagem “Travão de esta-
cionamento temporariamente
indisponível” for exibida no mos-
trador de informações múltiplas
Se acionar repetidamente o travão de
estacionamento durante um curto
espaço de tempo, o sistema pode limitar
essa utilização para evitar o sobreaque-
cimento. Se tal acontecer, tente não
acionar o travão de estacionamento. O
funcionamento normal será retomado
ao fim de 1 minuto.
■Se a mensagem “Travão de esta-
cionamento indisponível” for exi-
bida no mostrador de informações
múltiplas
Acione o interruptor do travão de esta-
cionamento. Se a mensagem não desa-
parecer após acionar várias vezes o
interruptor, o sistema poderá ter uma
avaria. Leve o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-
dor da sua confiança para que este pro-
ceda a uma inspeção.
■Som de funcionamento do travão
de estacionamento
Quando o travão de estacionamento for
acionado, poderá ouvir-se o som (sibi-
lante) de um motor. Tal não indica que
haja uma avaria.
■Luz do indicador do travão de esta-
cionamento
●Dependendo da posição/modo do
interruptor Power, a luz do indicador
do travão de estacionamento acende
e permanece acesa conforme indi-
cado abaixo:
Modo LIG.: Fica acesa até libertar o
travão de estacionamento.
Noutro modo que não LIG: Perma-
nece acesa durante, aproximada-
mente, 15 segundos.
●Quando desligar o interruptor Power com o travão de estacionamento apli-
cado, a luz do indicador do travão de
estacionamento permanece acesa
durante, cerca de, 15 segundos. Isso
não indica que haja uma avaria.
■Quando o interruptor do travão de
estacionamento avariar
O modo automático (aplicar e libertar o
travão de estacionamento) liga automa-
ticamente.
■Estacionar o veículo
P. 2 7 2
■Sinal sonoro de aviso de travão de
estacionamento aplicado
Se o veículo circular com o travão de esta-
cionamento aplicado, soa um aviso sonoro.
“A indicação “EPB aplicado” é exibida
no mostrador de informações múltiplas,
(quando o veículo atinge a velocidade
de 5 km/h).
■Se a luz de aviso de travão de esta-
cionamento acender
P. 5 3 3
■Utilização no inverno
P. 4 2 2
AV I S O
■Quando estacionar o veículo
Não deixe uma criança sozinha den-
tro do veículo.
A criança pode, inadvertidamente,
libertar o travão de estacionamento e
existe o perigo do veículo se mover o
que, eventualmente, pode provocar
um acidente, resultando em morte ou
ferimentos graves.
■Interruptor do travão de estacio-
namento
Não coloque objetos próximo do
interruptor do travão de estaciona-
mento. Os objetos podem interferir
com o interruptor e este pode ser
acionado inadvertidamente.
ATENÇÃO
■Quando estacionar o veículo
Antes de sair do veículo, coloque a ala-
vanca das velocidades em P, aplique o
travão de estacionamento e certifique-
-se que o veículo não se move.
pM_RAV4-HV_OM_OM42D32PT.book Page 303 Wednesday, January 27, 2021 6:28 PM

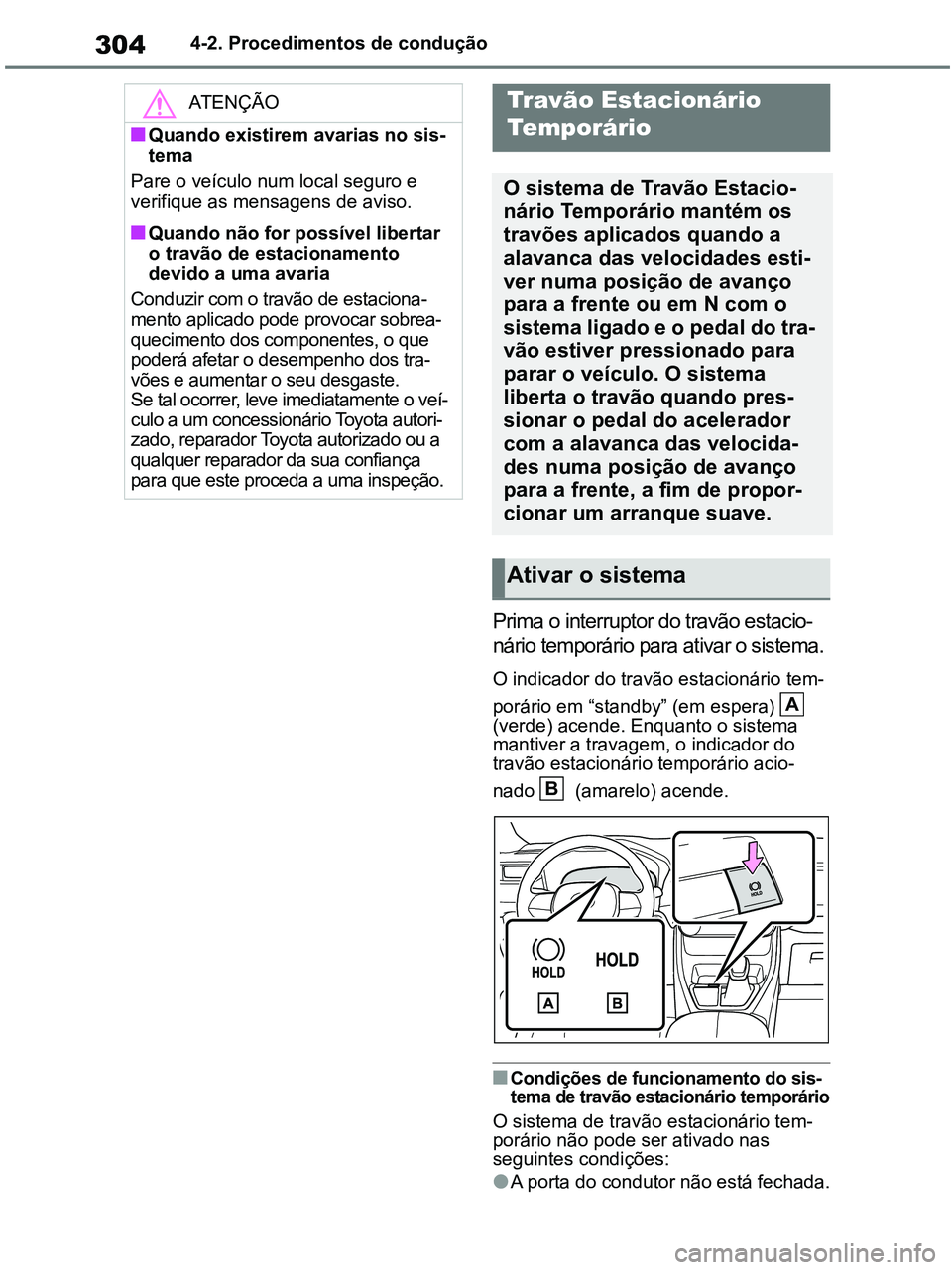

3044-2. Procedimentos de condução
Prima o interruptor do travão estacio-
nário temporário para ativar o sistema.
O indicador do travão estacionário tem-
porário em “standby” (em espera)
(verde) acende. Enquanto o sistema
mantiver a travagem, o indicador do
travão estacionário temporário acio-
nado (amarelo) acende.
■Condições de funcionamento do sis-
tema de travão estacionário temporário
O sistema de travão estacionário tem-
porário não pode ser ativado nas
seguintes condições:
●A porta do condutor não está fechada.
ATENÇÃO
■Quando existirem avarias no sis-
tema
Pare o veículo num local seguro e
verifique as mensagens de aviso.
■Quando não for possível libertar
o travão de estacionamento
devido a uma avaria
Conduzir com o travão de estaciona-
mento aplicado pode provocar sobrea-
quecimento dos componentes, o que
poderá afetar o desempenho dos tra-
vões e aumentar o seu desgaste.
Se tal ocorrer, leve imediatamente o veí-
culo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspeção.
Travão Estacionário
Temporário
O sistema de Travão Estacio-
nário Temporário mantém os
travões aplicados quando a
alavanca das velocidades esti-
ver numa posição de avanço
para a frente ou em N com o
sistema ligado e o pedal do tra-
vão estiver pressionado para
parar o veículo. O sistema
liberta o travão quando pres-
sionar o pedal do acelerador
com a alavanca das velocida-
des numa posição de avanço
para a frente, a fim de propor-
cionar um arranque suave.
Ativar o sistema
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 304 Wednesday, January 27, 2021 6:28 PM
