2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

129
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
■Indicador do Sistema Híbrido
Área READY OFF
Indica que o sistema híbrido não está
em funcionamento.
Área de carga
Mostra o estado da regeneração
*. A
energia regenerada será utilizada para
carregar a bateria do sistema híbrido
(bateria de tração).
Área Híbrida Eco
Indica que o motor a gasolina não está
a ser usado com muita frequência.
O motor a gasolina para e reinicia auto-
maticamente mediante várias condições.
Área Eco
Indica que o veículo está a ser condu-
zido de uma forma amiga do ambiente.
Se mantiver o indicador dentro da área
Eco, terá uma condução mais ecológica.
Área Power
Indica que o âmbito de condução amiga
do ambiente está a ser excedido
(durante a condução com potência
máxima, etc.)
*: Quando o termo “regeneração” for utili-
zado neste manual, refere-se à conver-
são da energia gerada pelo movimento
do veículo em energia elétrica.
Nas situações que se seguem, o Indica-
dor do Sistema Híbrido não funciona.
●O indicador “READY” não está aceso.
●A posição de engrenamento não é
nem D nem S.
■Mostrador da temperatura exterior
●Nas situações que se seguem a tem-
peratura exterior apresentada pode
não ser a correta ou o mostrador pode
demorar mais tempo que o normal a
atualizar:
• Quando o veículo estiver parado ou a
circular a uma velocidade baixa (infe-
rior a 20 km/h)
• Quando a temperatura exterior mudar
rapidamente (à entrada/saída de uma
garagem ou túnel, etc.)
●Se a indicação “--” ou “E” for exibida,
o sistema pode estar avariado.
Leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
●Apresenta a temperatura exterior den-
tro de um âmbito de -40ºC a 50ºC.
●Quando a temperatura exterior for
igual ou inferior a 3ºC, o indicador
pisca durante, cerca de, 10 segundos
e depois permanece aceso.
■Mostrador de cristais líquidos
P. 1 3 3
■Configuração
As configurações (por ex., mostrador
dos medidores) podem ser alteradas no
ecrã do mostrador de informações
múltiplas. (P.137)
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32PT.book Page 129 Wednesday, January 27, 2021 6:28 PM

1302-1. Agrupamento de instrumentos

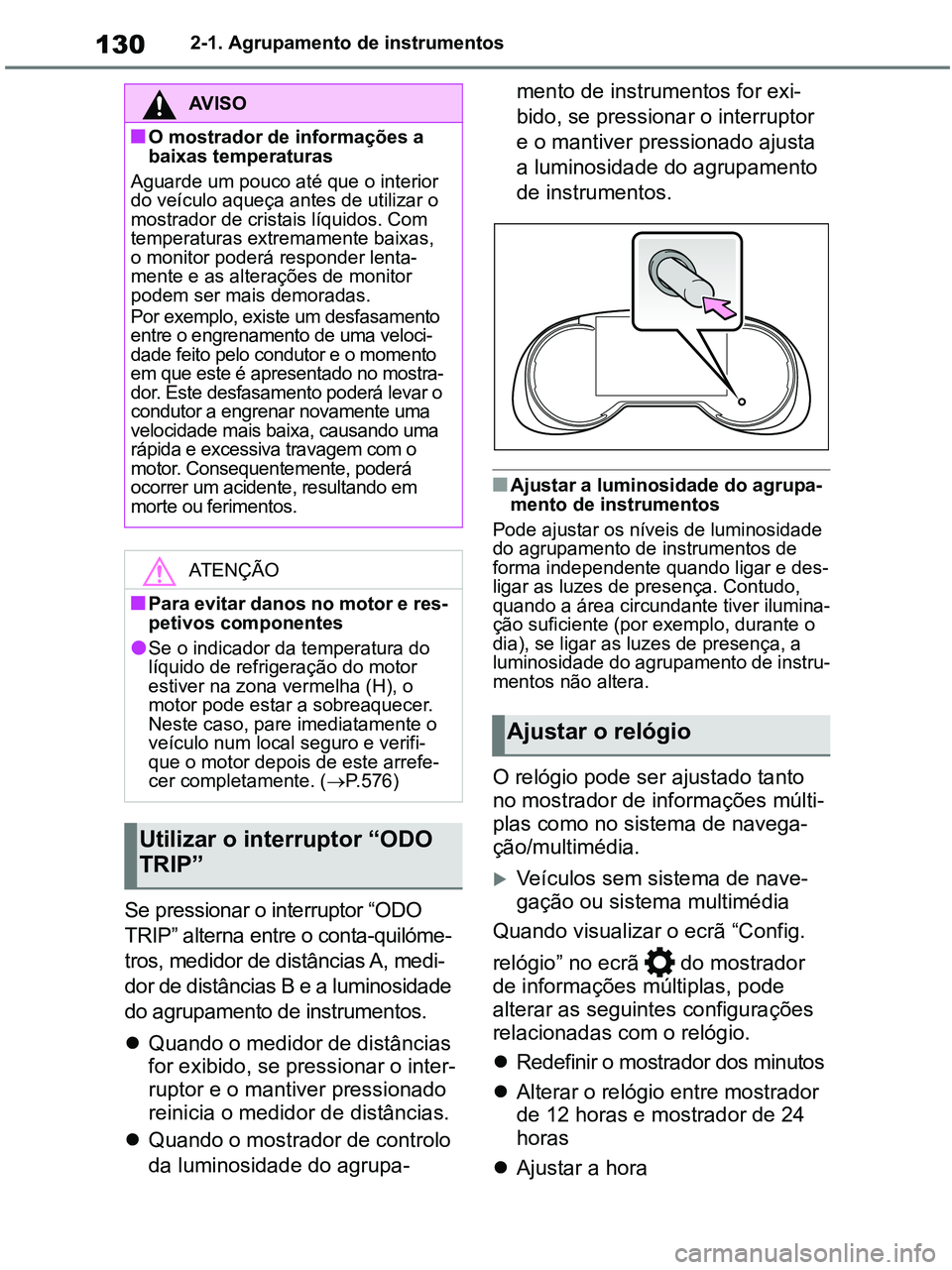

Se pressionar o interruptor “ODO
TRIP” alterna entre o conta-quilóme-
tros, medidor de distâncias A, medi-
dor de distâncias B e a luminosidade
do agrupamento de instrumentos.
Quando o medidor de distâncias
for exibido, se pressionar o inter-
ruptor e o mantiver pressionado
reinicia o medidor de distâncias.
Quando o mostrador de controlo
da luminosidade do agrupa-mento de instrumentos for exi-
bido, se pressionar o interruptor
e o mantiver pressionado ajusta
a luminosidade do agrupamento
de instrumentos.
■Ajustar a luminosidade do agrupa-
mento de instrumentos
Pode ajustar os níveis de luminosidade
do agrupamento de instrumentos de
forma independente quando ligar e des-
ligar as luzes de presença. Contudo,
quando a área circundante tiver ilumina-
ção suficiente (por exemplo, durante o
dia), se ligar as luzes de presença, a
luminosidade do agrupamento de instru-
mentos não altera.
O relógio pode ser ajustado tanto
no mostrador de informações múlti-
plas como no sistema de navega-
ção/multimédia.
Veículos sem sistema de nave-
gação ou sistema multimédia
Quando visualizar o ecrã “Config.
relógio” no ecrã do mostrador
de informações múltiplas, pode
alterar as seguintes configurações
relacionadas com o relógio.
Redefinir o mostrador dos minutos
Alterar o relógio entre mostrador
de 12 horas e mostrador de 24
horas
Ajustar a hora
AV I S O
■O mostrador de informações a
baixas temperaturas
Aguarde um pouco até que o interior
do veículo aqueça antes de utilizar o
mostrador de cristais líquidos. Com
temperaturas extremamente baixas,
o monitor poderá responder lenta-
mente e as alterações de monitor
podem ser mais demoradas.
Por exemplo, existe um desfasamento
entre o engrenamento de uma veloci-
dade feito pelo condutor e o momento
em que este é apresentado no mostra-
dor. Este desfasamento poderá levar o
condutor a engrenar novamente uma
velocidade mais baixa, causando uma
rápida e excessiva travagem com o
motor. Consequentemente, poderá
ocorrer um acidente, resultando em
morte ou ferimentos.
ATENÇÃO
■Para evitar danos no motor e res-
petivos componentes
●Se o indicador da temperatura do
líquido de refrigeração do motor
estiver na zona vermelha (H), o
motor pode estar a sobreaquecer.
Neste caso, pare imediatamente o
veículo num local seguro e verifi-
que o motor depois de este arrefe-
cer completamente. (P.576)
Utilizar o interruptor “ODO
TRIP”
Ajustar o relógio
pM_RAV4-HV_OM_OM42D32PT.book Page 130 Wednesday, January 27, 2021 6:28 PM

131
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos

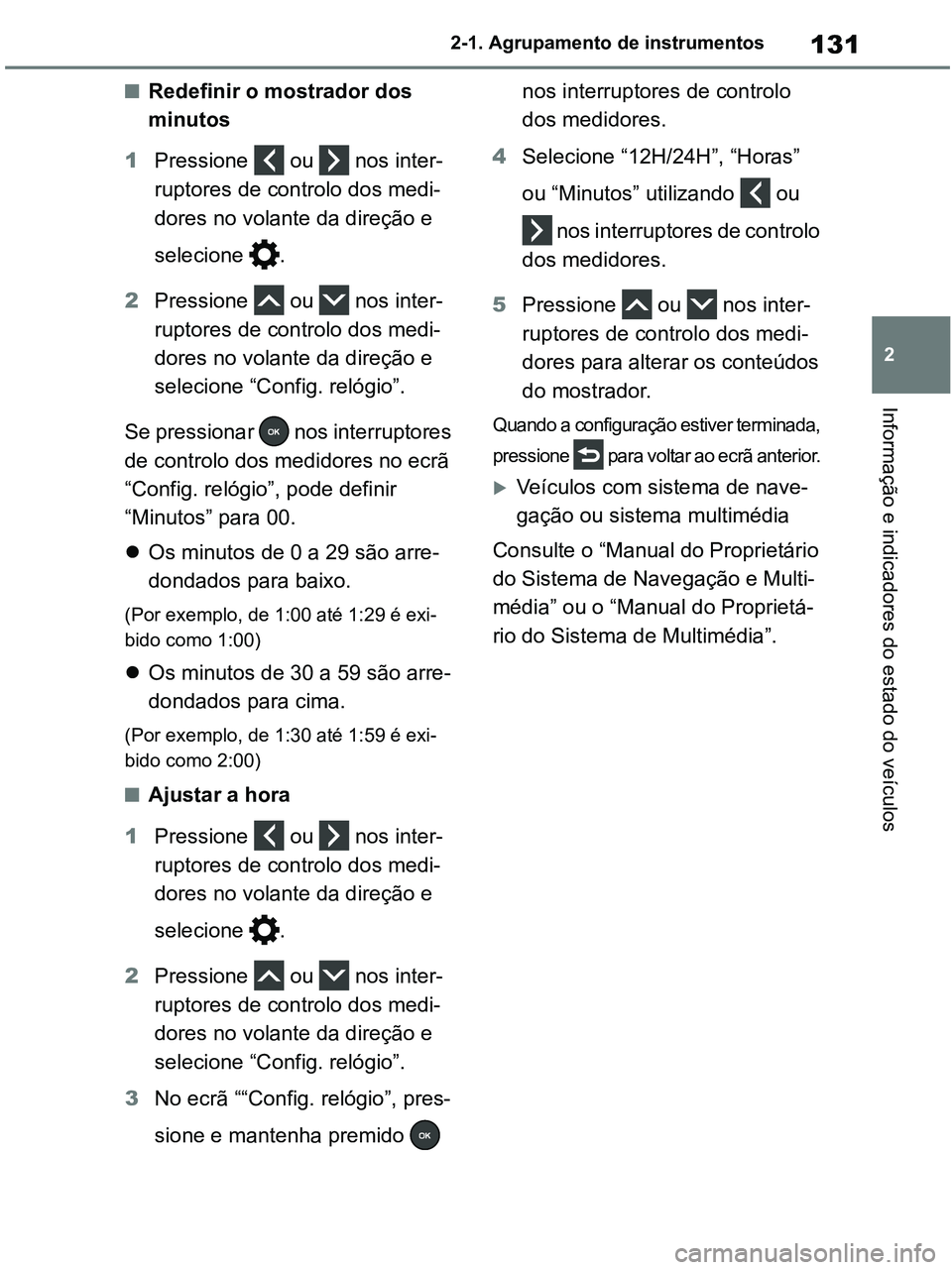

■Redefinir o mostrador dos
minutos
1Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione .
2Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione “Config. relógio”.
Se pressionar nos interruptores
de controlo dos medidores no ecrã
“Config. relógio”, pode definir
“Minutos” para 00.
Os minutos de 0 a 29 são arre-
dondados para baixo.
(Por exemplo, de 1:00 até 1:29 é exi-
bido como 1:00)
Os minutos de 30 a 59 são arre-
dondados para cima.
(Por exemplo, de 1:30 até 1:59 é exi-
bido como 2:00)
■Ajustar a hora
1Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione .
2Pressione ou nos inter-
ruptores de controlo dos medi-
dores no volante da direção e
selecione “Config. relógio”.
3No ecrã ““Config. relógio”, pres-
sione e mantenha premido nos interruptores de controlo
dos medidores.
4Selecione “12H/24H”, “Horas”
ou “Minutos” utilizando ou
nos interruptores de controlo
dos medidores.
5Pressione ou nos inter-
ruptores de controlo dos medi-
dores para alterar os conteúdos
do mostrador.
Quando a configuração estiver terminada,
pressione para voltar ao ecrã anterior.
Veículos com sistema de nave-
gação ou sistema multimédia
Consulte o “Manual do Proprietário
do Sistema de Navegação e Multi-
média” ou o “Manual do Proprietá-
rio do Sistema de Multimédia”.
pM_RAV4-HV_OM_OM42D32PT.book Page 131 Wednesday, January 27, 2021 6:28 PM

1322-1. Agrupamento de instrumentos

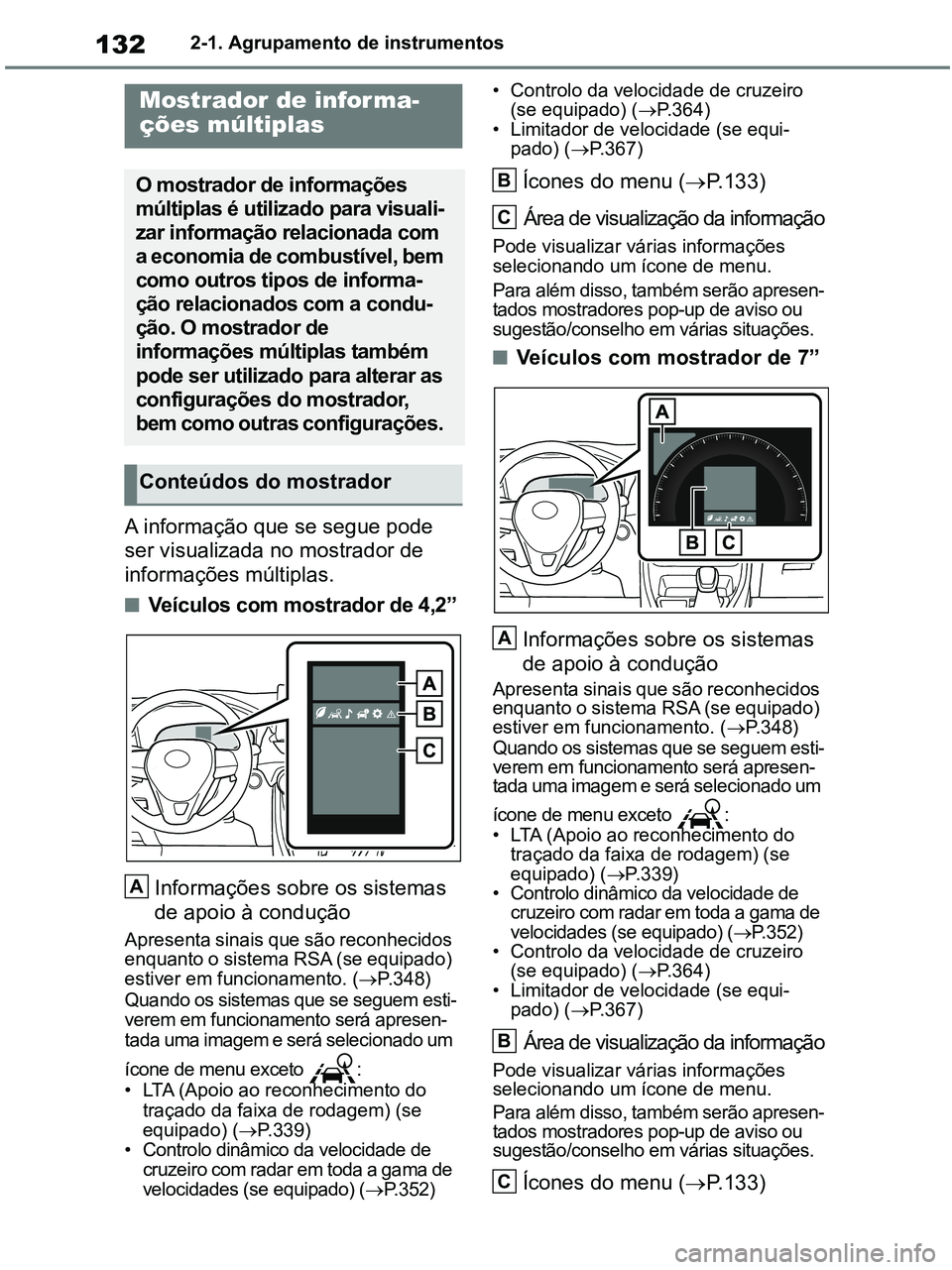

A informação que se segue pode
ser visualizada no mostrador de
informações múltiplas.
■Veículos com mostrador de 4,2”
Informações sobre os sistemas
de apoio à condução
Apresenta sinais que são reconhecidos
enquanto o sistema RSA (se equipado)
estiver em funcionamento. (P.348)
Quando os sistemas que se seguem esti-
verem em funcionamento será apresen-
tada uma imagem e será selecionado um
ícone de menu exceto :
• LTA (Apoio ao reconhecimento do
traçado da faixa de rodagem) (se
equipado) (P.339)
• Controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama de
velocidades (se equipado) (P.352)• Controlo da velocidade de cruzeiro
(se equipado) (P.364)
• Limitador de velocidade (se equi-
pado) (P.367)
Ícones do menu (P.133)
Área de visualização da informação
Pode visualizar várias informações
selecionando um ícone de menu.
Para além disso, também serão apresen-
tados mostradores pop-up de aviso ou
sugestão/conselho em várias situações.
■Veículos com mostrador de 7”
Informações sobre os sistemas
de apoio à condução
Apresenta sinais que são reconhecidos
enquanto o sistema RSA (se equipado)
estiver em funcionamento. (P.348)
Quando os sistemas que se seguem esti-
verem em funcionamento será apresen-
tada uma imagem e será selecionado um
ícone de menu exceto :
• LTA (Apoio ao reconhecimento do
traçado da faixa de rodagem) (se
equipado) (P.339)
• Controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama de
velocidades (se equipado) (P.352)
• Controlo da velocidade de cruzeiro
(se equipado) (P.364)
• Limitador de velocidade (se equi-
pado) (P.367)
Área de visualização da informação
Pode visualizar várias informações
selecionando um ícone de menu.
Para além disso, também serão apresen-
tados mostradores pop-up de aviso ou
sugestão/conselho em várias situações.
Ícones do menu (P.133)
Mostrador de infor ma-
ções múltiplas
O mostrador de informações
múltiplas é utilizado para visuali-
zar informação relacionada com
a economia de combustível, bem
como outros tipos de informa-
ção relacionados com a condu-
ção. O mostrador de
informações múltiplas também
pode ser utilizado para alterar as
configurações do mostrador,
bem como outras configurações.
Conteúdos do mostrador
A
B
C
A
B
C
pM_RAV4-HV_OM_OM42D32PT.book Page 132 Wednesday, January 27, 2021 6:28 PM

133
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos

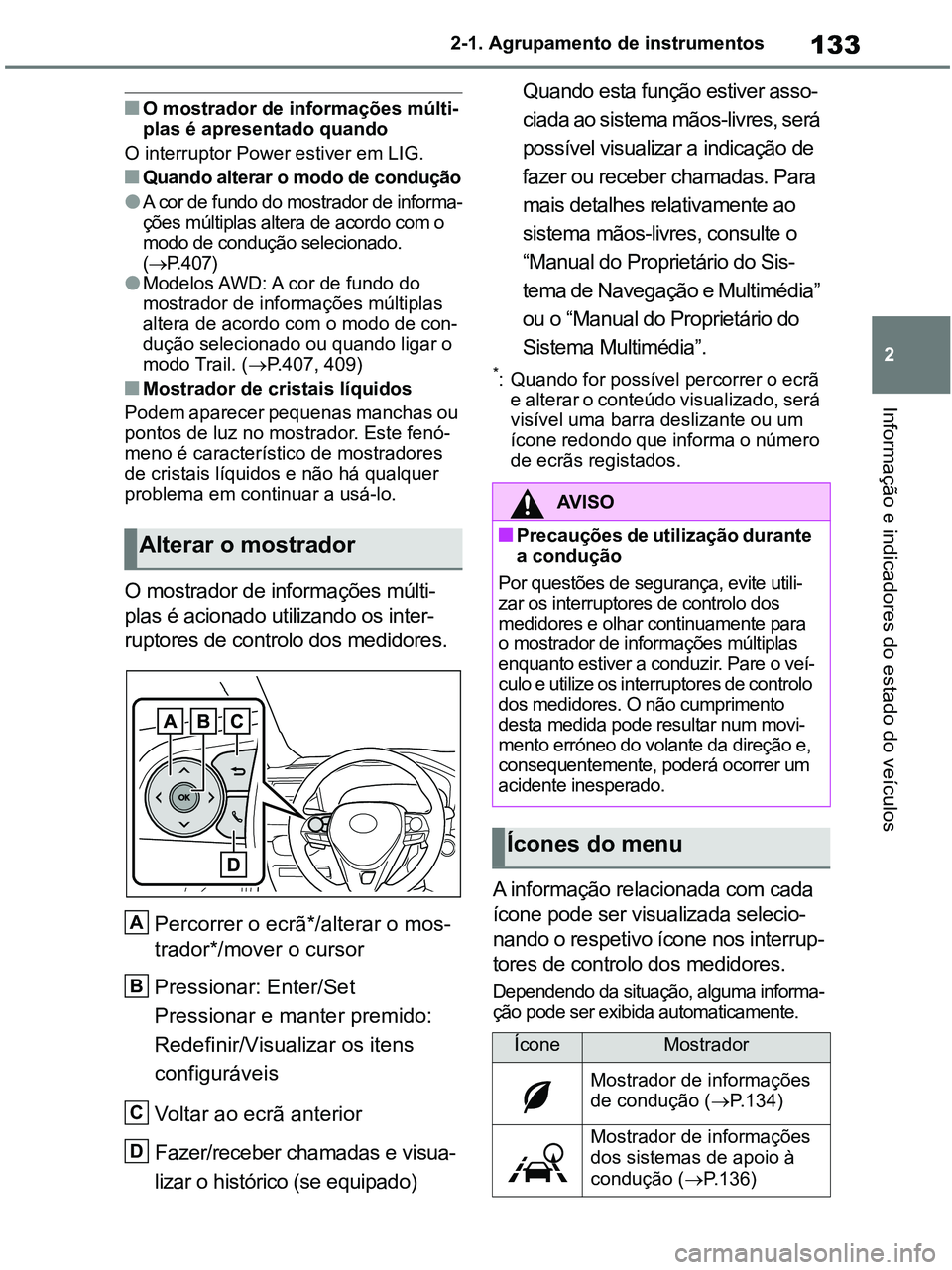

■O mostrador de informações múlti-
plas é apresentado quando
O interruptor Power estiver em LIG.
■Quando alterar o modo de condução
●A cor de fundo do mostrador de informa-
ções múltiplas altera de acordo com o
modo de condução selecionado.
(P.407)
●Modelos AWD: A cor de fundo do
mostrador de informações múltiplas
altera de acordo com o modo de con-
dução selecionado ou quando ligar o
modo Trail. (P.407, 409)
■Mostrador de cristais líquidos
Podem aparecer pequenas manchas ou
pontos de luz no mostrador. Este fenó-
meno é característico de mostradores
de cristais líquidos e não há qualquer
problema em continuar a usá-lo.
O mostrador de informações múlti-
plas é acionado utilizando os inter-
ruptores de controlo dos medidores.
Percorrer o ecrã*/alterar o mos-
trador*/mover o cursor
Pressionar: Enter/Set
Pressionar e manter premido:
Redefinir/Visualizar os itens
configuráveis
Voltar ao ecrã anterior
Fazer/receber chamadas e visua-
lizar o histórico (se equipado)Quando esta função estiver asso-
ciada ao sistema mãos-livres, será
possível visualizar a indicação de
fazer ou receber chamadas. Para
mais detalhes relativamente ao
sistema mãos-livres, consulte o
“Manual do Proprietário do Sis-
tema de Navegação e Multimédia”
ou o “Manual do Proprietário do
Sistema Multimédia”.
*: Quando for possível percorrer o ecrã
e alterar o conteúdo visualizado, será
visível uma barra deslizante ou um
ícone redondo que informa o número
de ecrãs registados.
A informação relacionada com cada
ícone pode ser visualizada selecio-
nando o respetivo ícone nos interrup-
tores de controlo dos medidores.
Dependendo da situação, alguma informa-
ção pode ser exibida automaticamente.
Alterar o mostrador
A
B
C
D
$9 , 6 2
■Precauções de utilização durante
a condução
Por questões de segurança, evite utili-
zar os interruptores de controlo dos
medidores e olhar continuamente para
o mostrador de informações múltiplas
enquanto estiver a conduzir. Pare o veí-
c u l o e ut i li z e o s i nt e r r u pt o r es de c on t r ol o
dos medidores. O não cumprimento
desta medida pode resultar num movi-
mento erróneo do volante da direção e,
consequentemente, poderá ocorrer um
acidente inesperado.
Ícones do menu
ÍconeMostrador
Mostrador de informações
de condução (P.134)
Mostrador de informações
dos sistemas de apoio à
condução (P.136)
pM_RAV4-HV_OM_OM42D32PT.book Page 133 Wednesday, January 27, 2021 6:28 PM

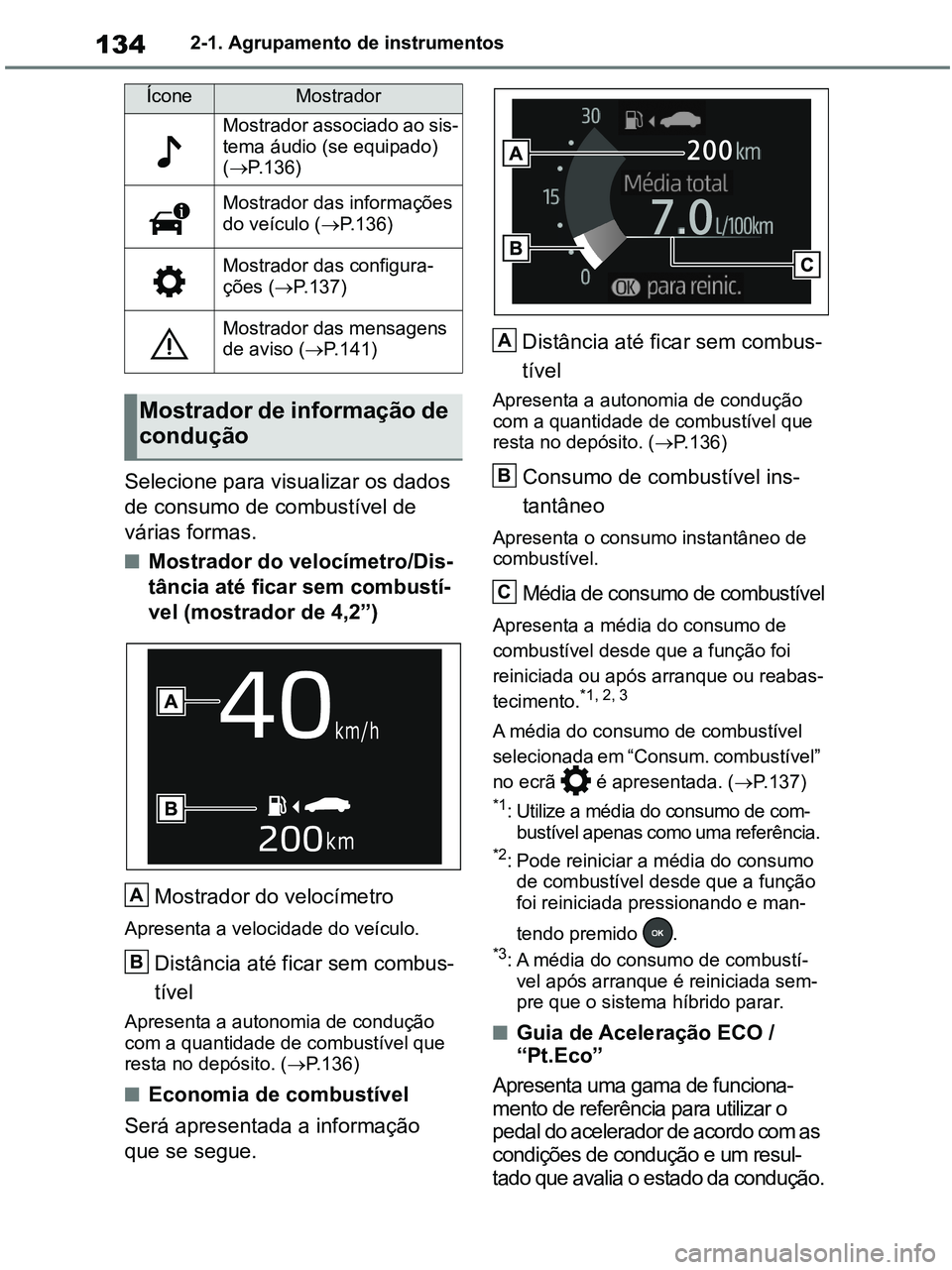

1342-1. Agrupamento de instrumentos
Selecione para visualizar os dados
de consumo de combustível de
várias formas.
■Mostrador do velocímetro/Dis-
tância até ficar sem combustí-
vel (mostrador de 4,2”)
Mostrador do velocímetro
Apresenta a velocidade do veículo.
Distância até ficar sem combus-
tível
Apresenta a autonomia de condução
com a quantidade de combustível que
resta no depósito. (P.136)
■Economia de combustível
Será apresentada a informação
que se segue.Distância até ficar sem combus-
tível
Apresenta a autonomia de condução
com a quantidade de combustível que
resta no depósito. (P.136)
Consumo de combustível ins-
tantâneo
Apresenta o consumo instantâneo de
combustível.
Média de consumo de combustível
Apresenta a média do consumo de
combustível desde que a função foi
reiniciada ou após arranque ou reabas-
tecimento.
*1, 2, 3
A média do consumo de combustível
selecionada em “Consum. combustível”
no ecrã é apresentada. (P.137)
*1: Utilize a média do consumo de com-
bustível apenas como uma referência.
*2: Pode reiniciar a média do consumo
de combustível desde que a função
foi reiniciada pressionando e man-
tendo premido .
*3: A média do consumo de combustí-
vel após arranque é reiniciada sem-
pre que o sistema híbrido parar.
■Guia de Aceleração ECO /
“Pt.Eco”
Apresenta uma gama de funciona-
mento de referência para utilizar o
pedal do acelerador de acordo com as
condições de condução e um resul-
tado que avalia o estado da condução.
Mostrador associado ao sis-
tema áudio (se equipado)
(P.136)
Mostrador das informações
do veículo (P.136)
Mostrador das configura-
ções (P.137)
Mostrador das mensagens
de aviso (P.141)
Mostrador de informação de
condução
ÍconeMostrador
A
B
A
B
C
pM_RAV4-HV_OM_OM42D32PT.book Page 134 Wednesday, January 27, 2021 6:28 PM

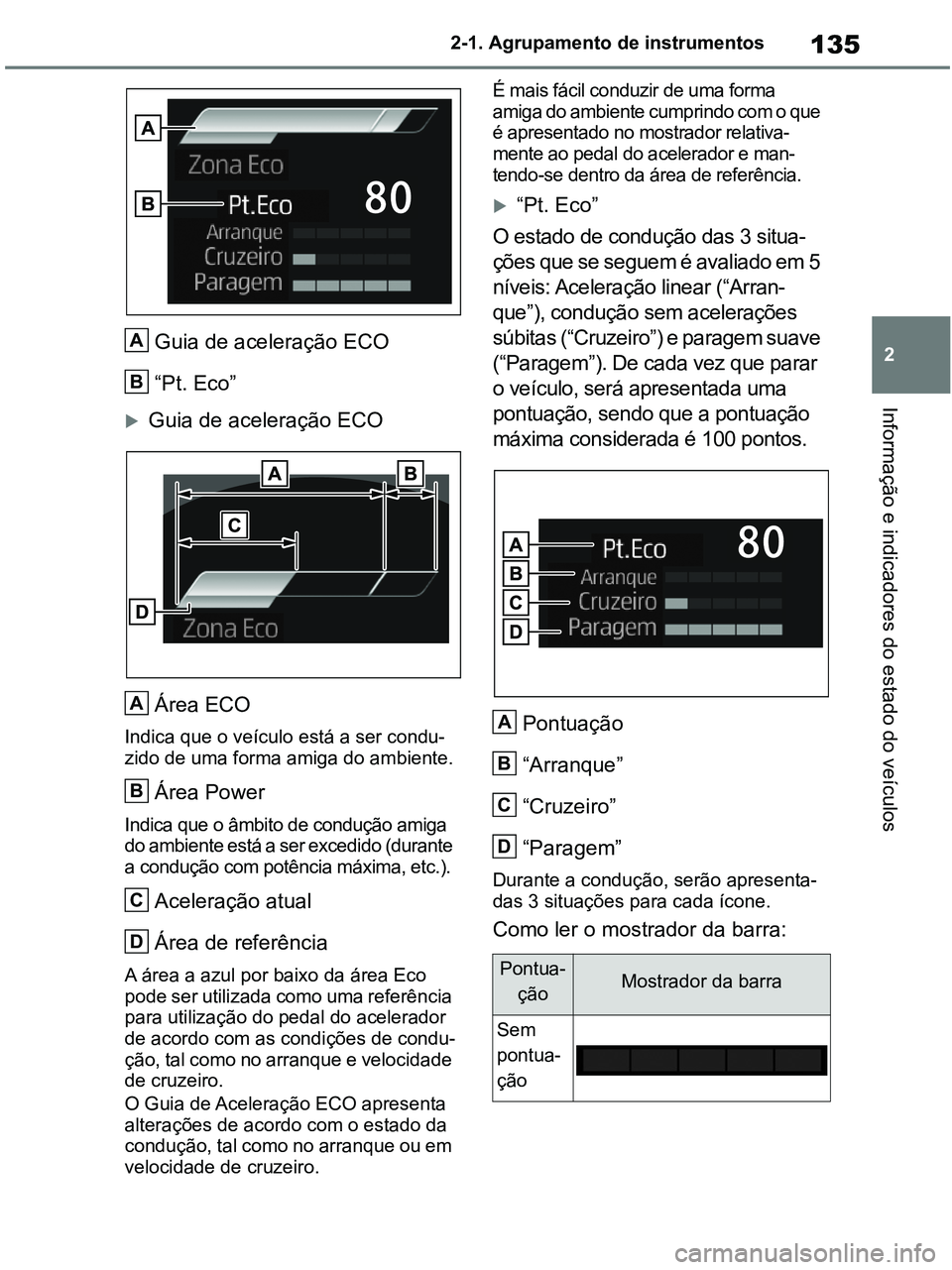

135
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
Guia de aceleração ECO
“Pt. Eco”
Guia de aceleração ECO
Área ECO
Indica que o veículo está a ser condu-
zido de uma forma amiga do ambiente.
Área Power
Indica que o âmbito de condução amiga
do ambiente está a ser excedido (durante
a condução com potência máxima, etc.).
Aceleração atual
Área de referência
A área a azul por baixo da área Eco
pode ser utilizada como uma referência
para utilização do pedal do acelerador
de acordo com as condições de condu-
ção, tal como no arranque e velocidade
de cruzeiro.
O Guia de Aceleração ECO apresenta
alterações de acordo com o estado da
condução, tal como no arranque ou em
velocidade de cruzeiro.É mais fácil conduzir de uma forma
amiga do ambiente cumprindo com o que
é apresentado no mostrador relativa-
mente ao pedal do acelerador e man-
tendo-se dentro da área de referência.
“Pt. Eco”
O estado de condução das 3 situa-
ções que se seguem é avaliado em 5
níveis: Aceleração linear (“Arran-
que”), condução sem acelerações
súbitas (“Cruzeiro”) e paragem suave
(“Paragem”). De cada vez que parar
o veículo, será apresentada uma
pontuação, sendo que a pontuação
máxima considerada é 100 pontos.
Pontuação
“Arranque”
“Cruzeiro”
“Paragem”
Durante a condução, serão apresenta-
das 3 situações para cada ícone.
Como ler o mostrador da barra:
A
B
A
B
C
D
3RQWXD
omR0RVWUDGRUGDEDUUD
6HP
SRQWXD
omR
A
B
C
D
pM_RAV4-HV_OM_OM42D32PT.book Page 135 Wednesday, January 27, 2021 6:28 PM

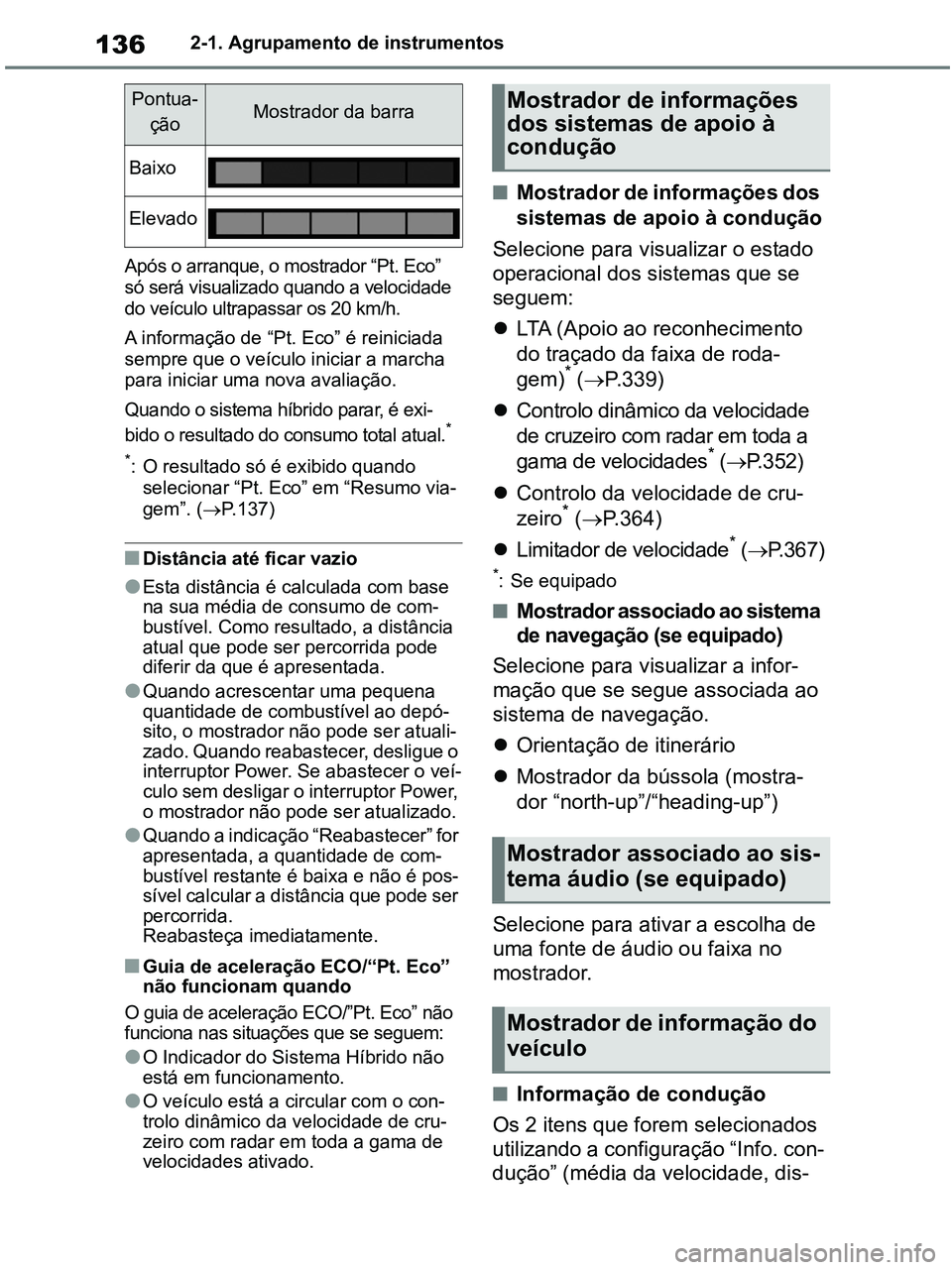

1362-1. Agrupamento de instrumentos
Após o arranque, o mostrador “Pt. Eco”
só será visualizado quando a velocidade
do veículo ultrapassar os 20 km/h.
A informação de “Pt. Eco” é reiniciada
sempre que o veículo iniciar a marcha
para iniciar uma nova avaliação.
Quando o sistema híbrido parar, é exi-
bido o resultado do consumo total atual.
*
*
: O resultado só é exibido quando
selecionar “Pt. Eco” em “Resumo via-
gem”. (P.137)
■Distância até ficar vazio
●Esta distância é calculada com base
na sua média de consumo de com-
bustível. Como resultado, a distância
atual que pode ser percorrida pode
diferir da que é apresentada.
●Quando acrescentar uma pequena
quantidade de combustível ao depó-
sito, o mostrador não pode ser atuali-
zado. Quando reabastecer, desligue o
interruptor Power. Se abastecer o veí-
culo sem desligar o interruptor Power,
o mostrador não pode ser atualizado.
●Quando a indicação “Reabastecer” for
apresentada, a quantidade de com-
bustível restante é baixa e não é pos-
sível calcular a distância que pode ser
percorrida.
Reabasteça imediatamente.
■Guia de aceleração ECO/“Pt. Eco”
não funcionam quando
O guia de aceleração ECO/”Pt. Eco” não
funciona nas situações que se seguem:
●O Indicador do Sistema Híbrido não
está em funcionamento.
●O veículo está a circular com o con-
trolo dinâmico da velocidade de cru-
zeiro com radar em toda a gama de
velocidades ativado.
■Mostrador de informações dos
sistemas de apoio à condução
Selecione para visualizar o estado
operacional dos sistemas que se
seguem:
LTA (Apoio ao reconhecimento
do traçado da faixa de roda-
gem)
* (P.339)
Controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades
* (P.352)
Controlo da velocidade de cru-
zeiro
* (P.364)
Limitador de velocidade
* (P.367)
*: Se equipado
■Mostrador associado ao sistema
de navegação (se equipado)
Selecione para visualizar a infor-
mação que se segue associada ao
sistema de navegação.
Orientação de itinerário
Mostrador da bússola (mostra-
dor “north-up”/“heading-up”)
Selecione para ativar a escolha de
uma fonte de áudio ou faixa no
mostrador.
■Informação de condução
Os 2 itens que forem selecionados
utilizando a configuração “Info. con-
dução” (média da velocidade, dis-
Baixo
Elevado
Pontua-
çãoMostrador da barraMostrador de informações
dos sistemas de apoio à
condução
Mostrador associado ao sis-
tema áudio (se equipado)
Mostrador de informação do
veículo
pM_RAV4-HV_OM_OM42D32PT.book Page 136 Wednesday, January 27, 2021 6:28 PM
