2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

569
7 7-2. No caso de uma emergência
Quando surge uma avaria

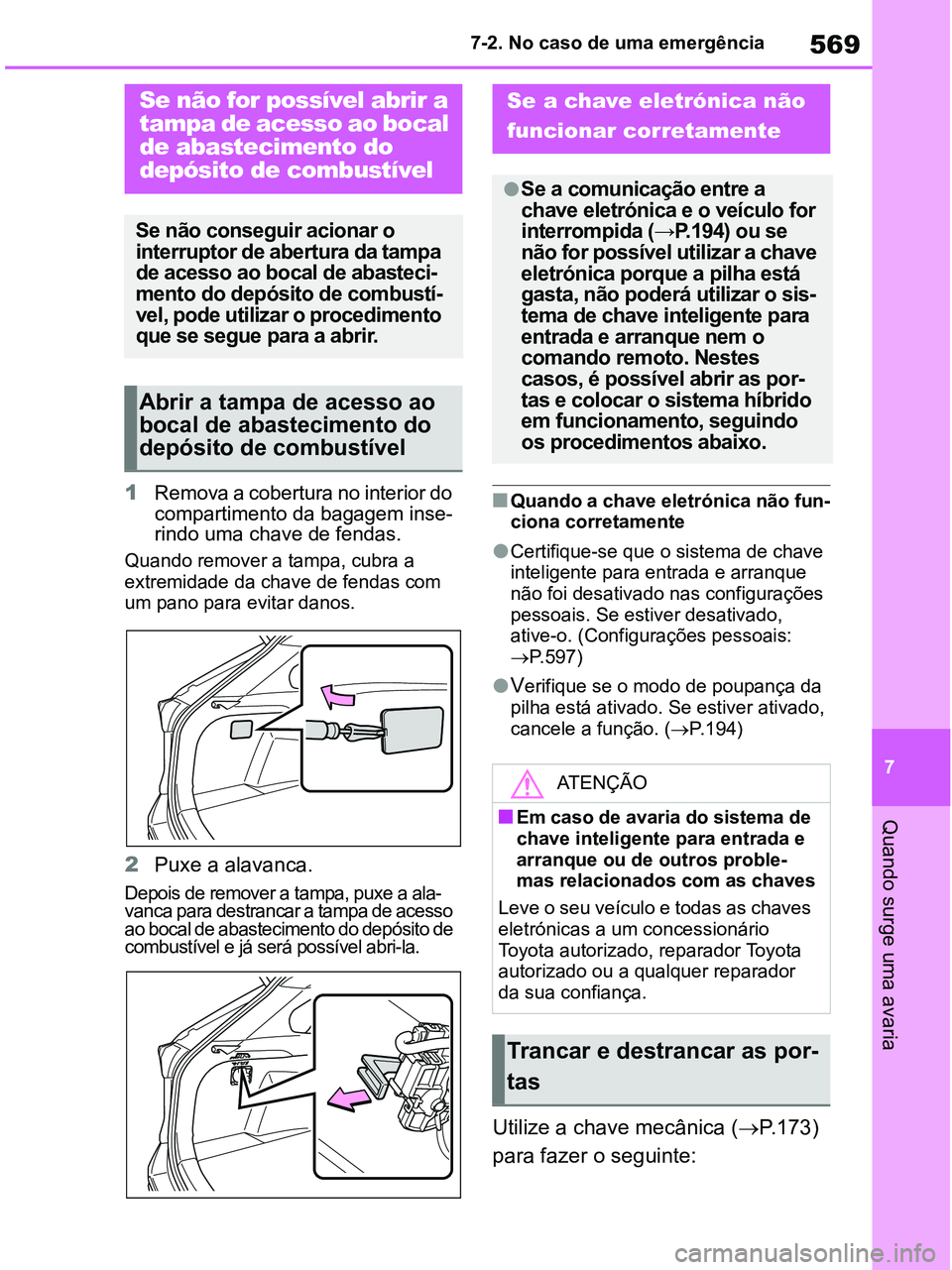

1Remova a cobertura no interior do
compartimento da bagagem inse-
rindo uma chave de fendas.

Quando remover a tampa, cubra a
extremidade da chave de fendas com
um pano para evitar danos.
2Puxe a alavanca.
Depois de remover a tampa, puxe a ala-
vanca para destrancar a tampa de acesso
ao bocal de abastecimento do depósito de
combustível e já será possível abri-la.
■Quando a chave eletrónica não fun-
ciona corretamente
●Certifique-se que o sistema de chave
inteligente para entrada e arranque
não foi desativado nas configurações
pessoais. Se estiver desativado,
ative-o. (Configurações pessoais:
P.597)
●Verifique se o modo de poupança da
pilha está ativado. Se estiver ativado,
cancele a função. (P.194)
Utilize a chave mecânica (P.173)
para fazer o seguinte:
Se não for possível abrir a
tampa de acesso ao bocal
de abastecimento do
depósito de combustível
Se não conseguir acionar o
interruptor de abertura da tampa
de acesso ao bocal de abasteci-
mento do depósito de combustí-
vel, pode utilizar o procedimento
que se segue para a abrir.
Abrir a tampa de acesso ao
bocal de abastecimento do
depósito de combustível
Se a chave eletrónica não
funcionar corretamente
●Se a comunicação entre a
chave eletrónica e o veículo for
interrompida (→P.194) ou se
não for possível utilizar a chave
eletrónica porque a pilha está
gasta, não poderá utilizar o sis-
tema de chave inteligente para
entrada e arranque nem o
comando remoto. Nestes
casos, é possível abrir as por-
tas e colocar o sistema híbrido
em funcionamento, seguindo
os procedimentos abaixo.
ATENÇÃO
■Em caso de avaria do sistema de
chave inteligente para entrada e
arranque ou de outros proble-
mas relacionados com as chaves
Leve o seu veículo e todas as chaves
eletrónicas a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança.
Trancar e destrancar as por-
tas
pM_RAV4-HV_OM_OM42D32PT.book Page 569 Wednesday, January 27, 2021 6:28 PM

5707-2. No caso de uma emergência
1Tranca todas as portas
2Destranca todas as portas
■Funções associadas à chave
1Fecha os vidros e o teto panorâ-
mico
*1 (rode e mantenha nessa
posição)
*2
2Abre os vidros e o teto panorâmico*1
(rode e mantenha nessa posição)
*2
*1
: Se equipado
*2: Estas definições devem ser configu-
radas num concessionário Toyota
autorizado, reparador Toyota autori-
zado ou em qualquer reparador da
sua confiança.
1Certifique-se que coloca a ala-
vanca das velocidades em P e
pressione o pedal do travão.
2Toque com o lado da chave ele-
trónica que tem o emblema
Toyota no interruptor Power.
Quando a chave eletrónica for dete-
tada, soa um sinal sonoro e o interrup-
tor Power muda para ON.
Quando o sistema de chave inteligente
para entrada e arranque for desativado
nas configurações pessoais, o interrup-
tor Power muda para ACC.
3Pressione o pedal do travão
com firmeza e verifique
AV I S O
■Quando utilizar a chave mecânica
e acionar os vidros elétricos ou o
teto de panorâmico (se equipado)
Acione os vidros elétricos ou o teto
panorâmico apenas depois de
confirmar que não existe a
possibilidade de nenhum passageiro
ficar com uma parte do corpo presa
nos vidros elétricos ou no teto
panorâmico.
Para além disso, não permita que as
crianças utilizem a chave mecânica.
As crianças ou outros passageiros
podem ficar com partes do corpo pre-
sas nos vidros elétricos ou no teto de
panorâmico.
Colocar o sistema híbrido
em funcionamento
pM_RAV4-HV_OM_OM42D32PT.book Page 570 Wednesday, January 27, 2021 6:28 PM

571
7 7-2. No caso de uma emergência
Quando surge uma avaria

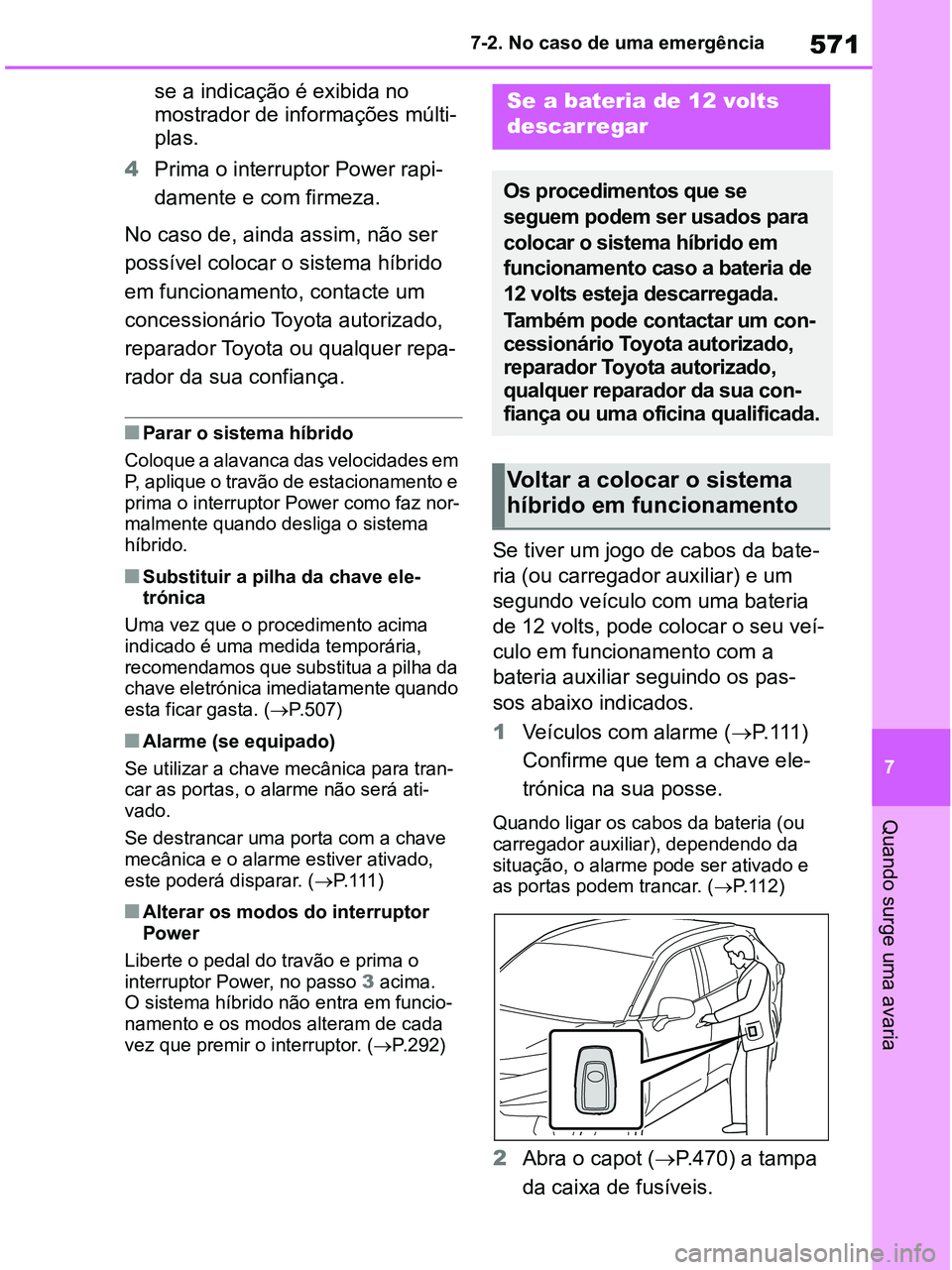

se a indicação é exibida no
mostrador de informações múlti-
plas.
4Prima o interruptor Power rapi-
damente e com firmeza.
No caso de, ainda assim, não ser
possível colocar o sistema híbrido
em funcionamento, contacte um
concessionário Toyota autorizado,
reparador Toyota ou qualquer repa-
rador da sua confiança.
■Parar o sistema híbrido
Coloque a alavanca das velocidades em
P, aplique o travão de estacionamento e
prima o interruptor Power como faz nor-
malmente quando desliga o sistema
híbrido.
■Substituir a pilha da chave ele-
trónica
Uma vez que o procedimento acima
indicado é uma medida temporária,
recomendamos que substitua a pilha da
chave eletrónica imediatamente quando
esta ficar gasta. (P.507)
■Alarme (se equipado)
Se utilizar a chave mecânica para tran-
car as portas, o alarme não será ati-
vado.
Se destrancar uma porta com a chave
mecânica e o alarme estiver ativado,
este poderá disparar. (P. 1 1 1 )
■Alterar os modos do interruptor
Power
Liberte o pedal do travão e prima o
interruptor Power, no passo 3 acima.
O sistema híbrido não entra em funcio-
namento e os modos alteram de cada
vez que premir o interruptor. (P.292)
Se tiver um jogo de cabos da bate-
ria (ou carregador auxiliar) e um
segundo veículo com uma bateria
de 12 volts, pode colocar o seu veí-
culo em funcionamento com a
bateria auxiliar seguindo os pas-
sos abaixo indicados.
1Veículos com alarme (P. 1 1 1 )
Confirme que tem a chave ele-
trónica na sua posse.
Quando ligar os cabos da bateria (ou
carregador auxiliar), dependendo da
situação, o alarme pode ser ativado e
as portas podem trancar. (P.112)
2Abra o capot (P.470) a tampa
da caixa de fusíveis.
Se a bateria de 12 volts
descarregar
Os procedimentos que se
seguem podem ser usados para
colocar o sistema híbrido em
funcionamento caso a bateria de
12 volts esteja descarregada.
Também pode contactar um con-
cessionário Toyota autorizado,
reparador Toyota autorizado,
qualquer reparador da sua con-
fiança ou uma oficina qualificada.
Voltar a colocar o sistema
híbrido em funcionamento
pM_RAV4-HV_OM_OM42D32PT.book Page 571 Wednesday, January 27, 2021 6:28 PM

5727-2. No caso de uma emergência

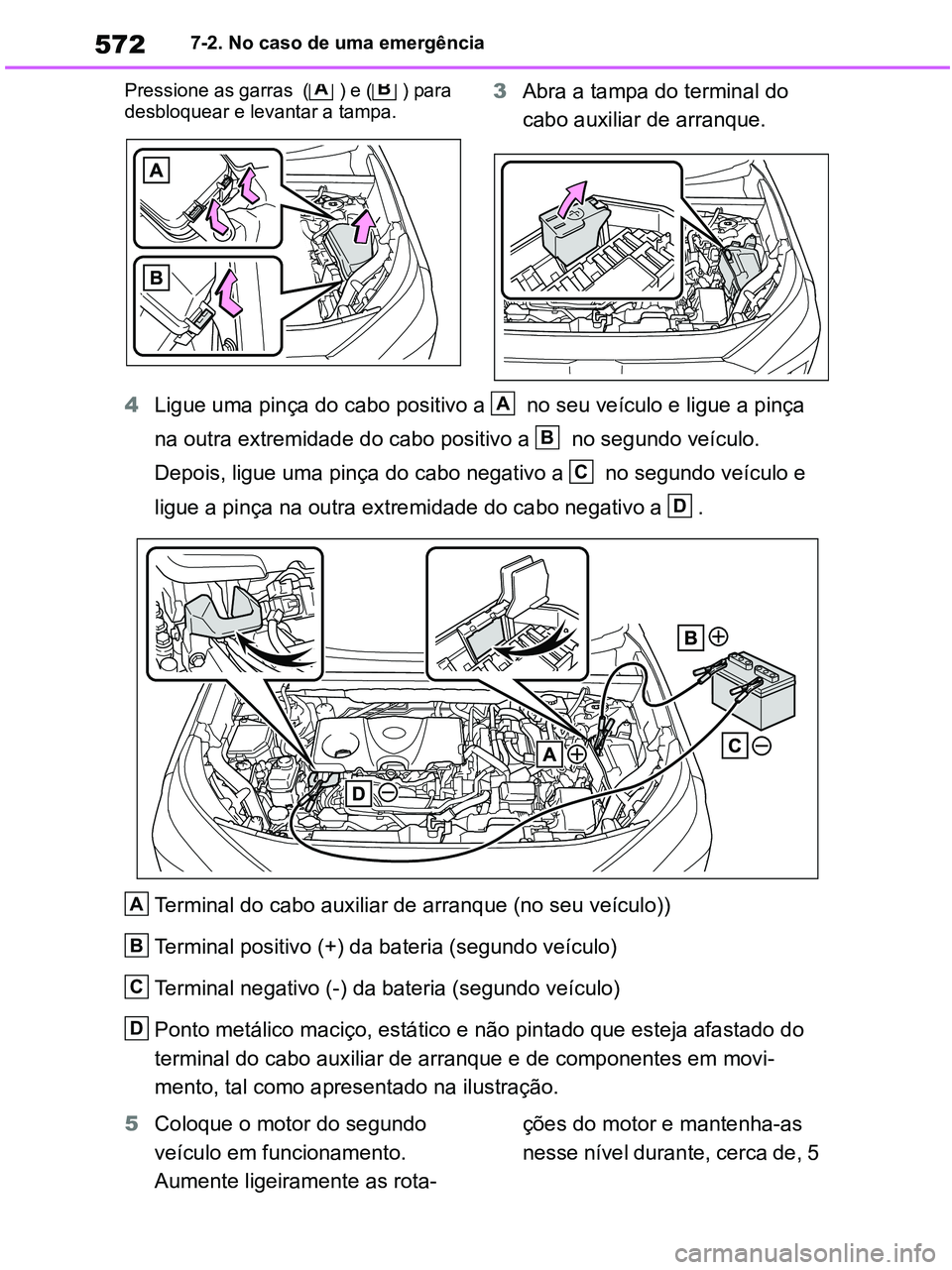

Pressione as garras ( ) e ( ) para
desbloquear e levantar a tampa.
3Abra a tampa do terminal do
cabo auxiliar de arranque.
4Ligue uma pinça do cabo positivo a no seu veículo e ligue a pinça
na outra extremidade do cabo positivo a no segundo veículo.
Depois, ligue uma pinça do cabo negativo a no segundo veículo e
ligue a pinça na outra extremidade do cabo negativo a .
Terminal do cabo auxiliar de arranque (no seu veículo))
Terminal positivo (+) da bateria (segundo veículo)
Terminal negativo (-) da bateria (segundo veículo)
Ponto metálico maciço, estático e não pintado que esteja afastado do
terminal do cabo auxiliar de arranque e de componentes em movi-
mento, tal como apresentado na ilustração.
5Coloque o motor do segundo
veículo em funcionamento.
Aumente ligeiramente as rota-ções do motor e mantenha-as
nesse nível durante, cerca de, 5 AB
A
B
C
D
A
B
C
D
pM_RAV4-HV_OM_OM42D32PT.book Page 572 Wednesday, January 27, 2021 6:28 PM

573
7 7-2. No caso de uma emergência
Quando surge uma avaria

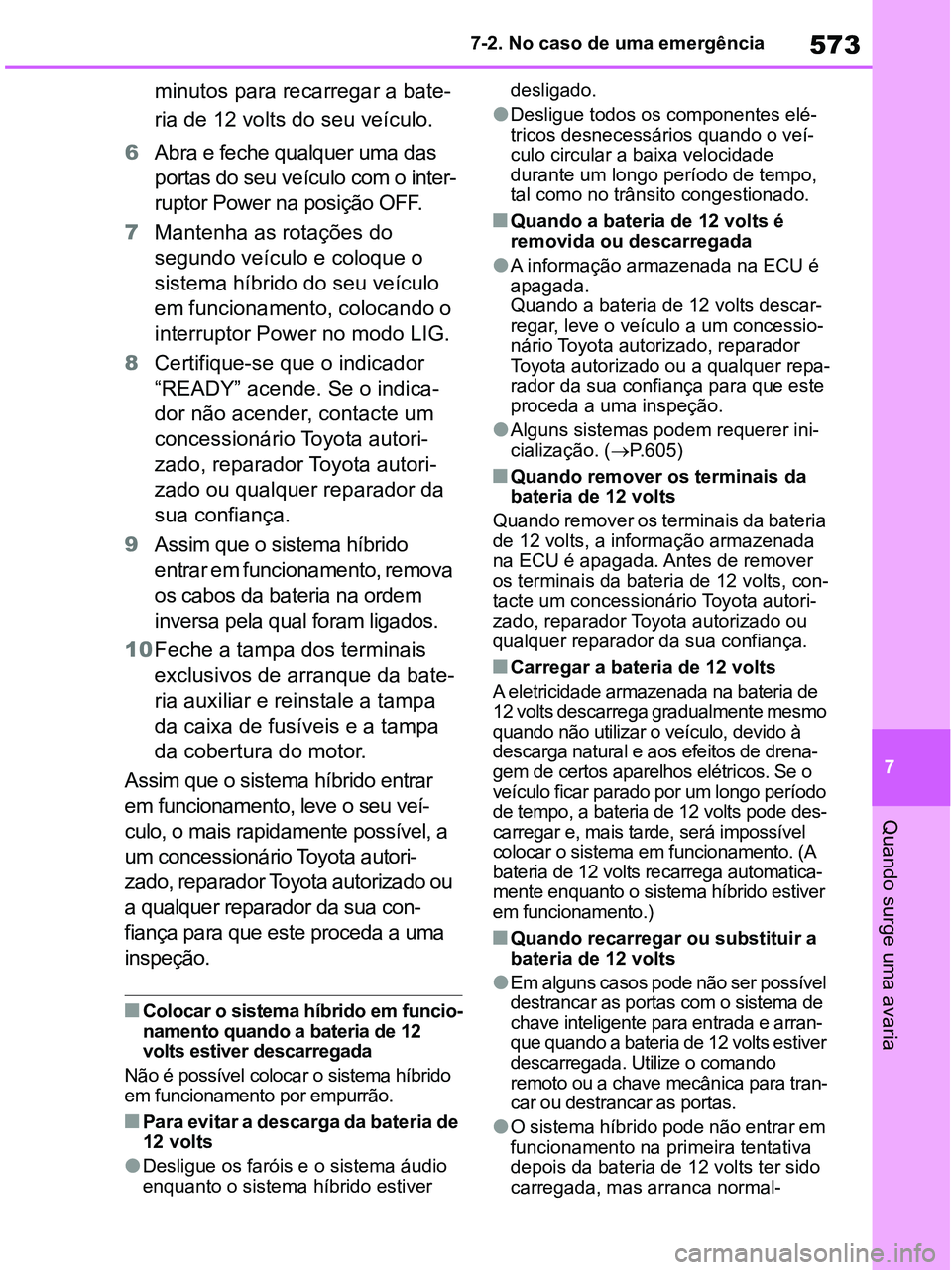

minutos para recarregar a bate-
ria de 12 volts do seu veículo.
6Abra e feche qualquer uma das
portas do seu veículo com o inter-
ruptor Power na posição OFF.
7Mantenha as rotações do
segundo veículo e coloque o
sistema híbrido do seu veículo
em funcionamento, colocando o
interruptor Power no modo LIG.
8Certifique-se que o indicador
“READY” acende. Se o indica-
dor não acender, contacte um
concessionário Toyota autori-
zado, reparador Toyota autori-
zado ou qualquer reparador da
sua confiança.
9Assim que o sistema híbrido
entrar em funcionamento, remova
os cabos da bateria na ordem
inversa pela qual foram ligados.
10Feche a tampa dos terminais
exclusivos de arranque da bate-
ria auxiliar e reinstale a tampa
da caixa de fusíveis e a tampa
da cobertura do motor.
Assim que o sistema híbrido entrar
em funcionamento, leve o seu veí-
culo, o mais rapidamente possível, a
um concessionário Toyota autori-
zado, reparador Toyota autorizado ou
a qualquer reparador da sua con-
fiança para que este proceda a uma
inspeção.
■Colocar o sistema híbrido em funcio-
namento quando a bateria de 12
volts estiver descarregada
Não é possível colocar o sistema híbrido
em funcionamento por empurrão.
■Para evitar a descarga da bateria de
12 volts
●Desligue os faróis e o sistema áudio
enquanto o sistema híbrido estiver desligado.
●Desligue todos os componentes elé-
tricos desnecessários quando o veí-
culo circular a baixa velocidade
durante um longo período de tempo,
tal como no trânsito congestionado.
■Quando a bateria de 12 volts é
removida ou descarregada
●A informação armazenada na ECU é
apagada.
Quando a bateria de 12 volts descar-
regar, leve o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa-
rador da sua confiança para que este
proceda a uma inspeção.
●Alguns sistemas podem requerer ini-
cialização. (P.605)
■Quando remover os terminais da
bateria de 12 volts
Quando remover os terminais da bateria
de 12 volts, a informação armazenada
na ECU é apagada. Antes de remover
os terminais da bateria de 12 volts, con-
tacte um concessionário Toyota autori-
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
■Carregar a bateria de 12 volts
A eletricidade armazenada na bateria de
12 volts descarrega gradualmente mesmo
quando não utilizar o veículo, devido à
descarga natural e aos efeitos de drena-
gem de certos aparelhos elétricos. Se o
veículo ficar parado por um longo período
de tempo, a bateria de 12 volts pode des-
carregar e, mais tarde, será impossível
colocar o sistema em funcionamento. (A
bateria de 12 volts recarrega automatica-
mente enquanto o sistema híbrido estiver
em funcionamento.)
■Quando recarregar ou substituir a
bateria de 12 volts
●Em alguns casos pode não ser possível
destrancar as portas com o sistema de
chave inteligente para entrada e arran-
que quando a bateria de 12 volts estiver
descarregada. Utilize o comando
remoto ou a chave mecânica para tran-
car ou destrancar as portas.
●O sistema híbrido pode não entrar em
funcionamento na primeira tentativa
depois da bateria de 12 volts ter sido
carregada, mas arranca normal-
pM_RAV4-HV_OM_OM42D32PT.book Page 573 Wednesday, January 27, 2021 6:28 PM

5747-2. No caso de uma emergência

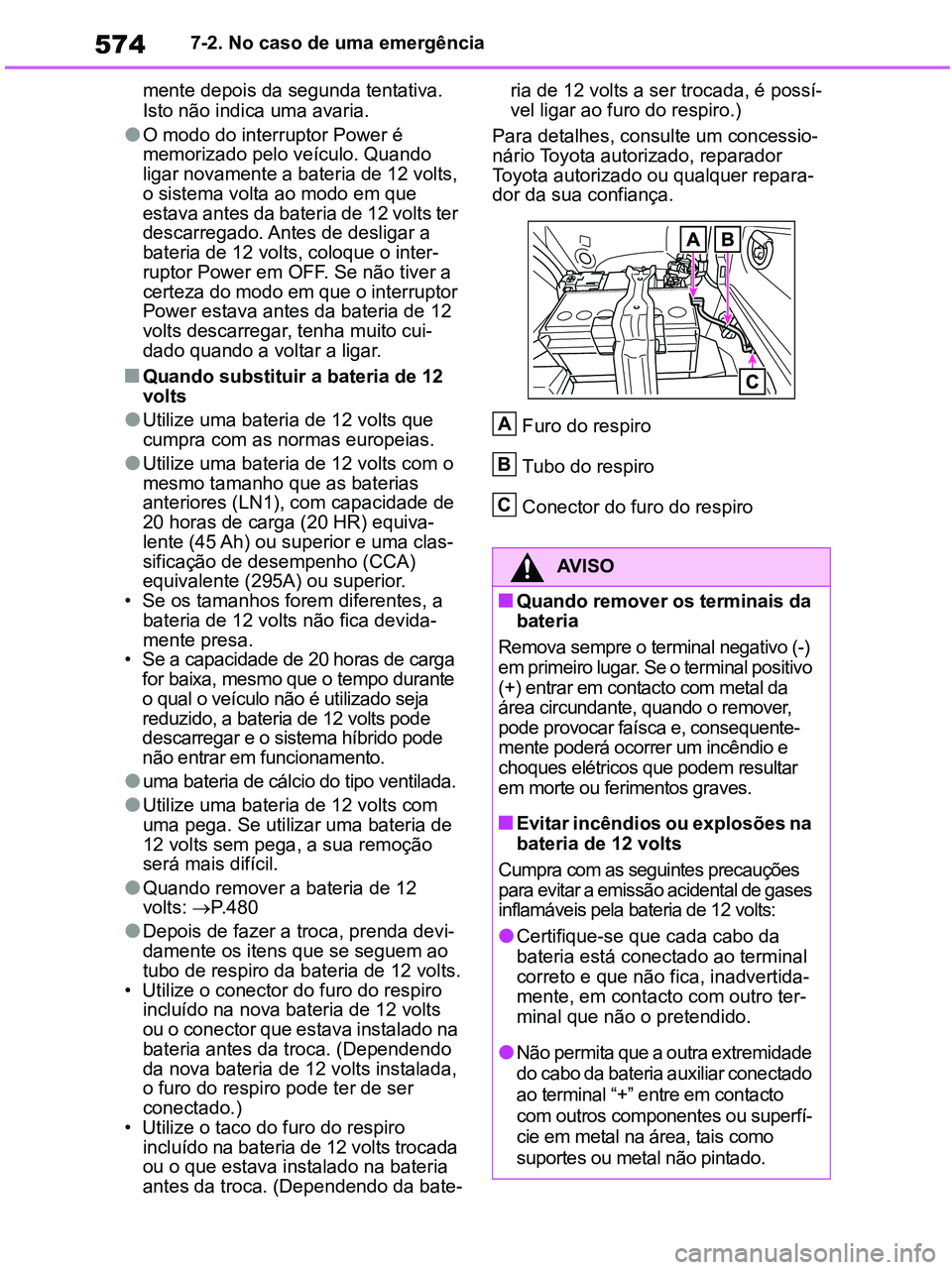

mente depois da segunda tentativa.
Isto não indica uma avaria.
●O modo do interruptor Power é
memorizado pelo veículo. Quando
ligar novamente a bateria de 12 volts,
o sistema volta ao modo em que
estava antes da bateria de 12 volts ter
descarregado. Antes de desligar a
bateria de 12 volts, coloque o inter-
ruptor Power em OFF. Se não tiver a
certeza do modo em que o interruptor
Power estava antes da bateria de 12
volts descarregar, tenha muito cui-
dado quando a voltar a ligar.
■Quando substituir a bateria de 12
volts
●Utilize uma bateria de 12 volts que
cumpra com as normas europeias.
●Utilize uma bateria de 12 volts com o
mesmo tamanho que as baterias
anteriores (LN1), com capacidade de
20 horas de carga (20 HR) equiva-
lente (45 Ah) ou superior e uma clas-
sificação de desempenho (CCA)
equivalente (295A) ou superior.
• Se os tamanhos forem diferentes, a
bateria de 12 volts não fica devida-
mente presa.
• Se a capacidade de 20 horas de carga
for baixa, mesmo que o tempo durante
o qual o veículo não é utilizado seja
reduzido, a bateria de 12 volts pode
descarregar e o sistema híbrido pode
não entrar em funcionamento.
●uma bateria de cálcio do tipo ventilada.
●Utilize uma bateria de 12 volts com
uma pega. Se utilizar uma bateria de
12 volts sem pega, a sua remoção
será mais difícil.
●Quando remover a bateria de 12
volts: P.480
●Depois de fazer a troca, prenda devi-
damente os itens que se seguem ao
tubo de respiro da bateria de 12 volts.
• Utilize o conector do furo do respiro
incluído na nova bateria de 12 volts
ou o conector que estava instalado na
bateria antes da troca. (Dependendo
da nova bateria de 12 volts instalada,
o furo do respiro pode ter de ser
conectado.)
• Utilize o taco do furo do respiro
incluído na bateria de 12 volts trocada
ou o que estava instalado na bateria
antes da troca. (Dependendo da bate-ria de 12 volts a ser trocada, é possí-
vel ligar ao furo do respiro.)
Para detalhes, consulte um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou qualquer repara-
dor da sua confiança.
Furo do respiro
Tubo do respiro
Conector do furo do respiro
AV I S O
■Quando remover os terminais da
bateria
Remova sempre o terminal negativo (-)
em primeiro lugar. Se o terminal positivo
(+) entrar em contacto com metal da
área circundante, quando o remover,
pode provocar faísca e, consequente-
mente poderá ocorrer um incêndio e
choques elétricos que podem resultar
em morte ou ferimentos graves.
■Evitar incêndios ou explosões na
bateria de 12 volts
Cumpra com as seguintes precauções
para evitar a emissão acidental de gases
inflamáveis pela bateria de 12 volts:
●Certifique-se que cada cabo da
bateria está conectado ao terminal
correto e que não fica, inadvertida-
mente, em contacto com outro ter-
minal que não o pretendido.
●Não permita que a outra extremidade
do cabo da bateria auxiliar conectado
ao terminal “+” entre em contacto
com outros componentes ou superfí-
cie em metal na área, tais como
suportes ou metal não pintado.
A
B
C
pM_RAV4-HV_OM_OM42D32PT.book Page 574 Wednesday, January 27, 2021 6:28 PM

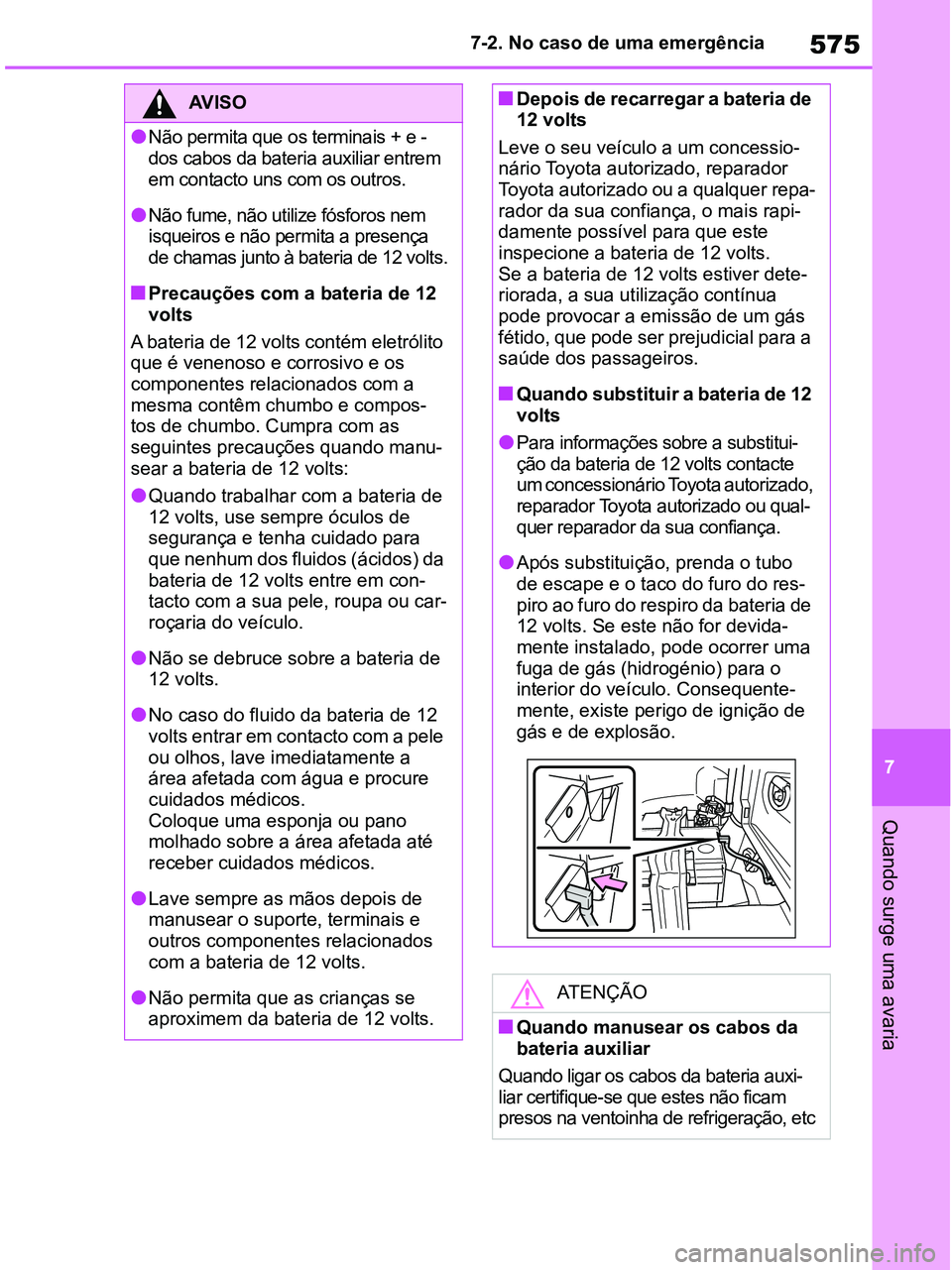

575
7 7-2. No caso de uma emergência
Quando surge uma avaria
AV I S O
●Não permita que os terminais + e -
dos cabos da bateria auxiliar entrem
em contacto uns com os outros.
●Não fume, não utilize fósforos nem
isqueiros e não permita a presença
de chamas junto à bateria de 12 volts.
■Precauções com a bateria de 12
volts
A bateria de 12 volts contém eletrólito
que é venenoso e corrosivo e os
componentes relacionados com a
mesma contêm chumbo e compos-
tos de chumbo. Cumpra com as
seguintes precauções quando manu-
sear a bateria de 12 volts:
●Quando trabalhar com a bateria de
12 volts, use sempre óculos de
segurança e tenha cuidado para
que nenhum dos fluidos (ácidos) da
bateria de 12 volts entre em con-
tacto com a sua pele, roupa ou car-
roçaria do veículo.
●Não se debruce sobre a bateria de
12 volts.
●No caso do fluido da bateria de 12
volts entrar em contacto com a pele
ou olhos, lave imediatamente a
área afetada com água e procure
cuidados médicos.
Coloque uma esponja ou pano
molhado sobre a área afetada até
receber cuidados médicos.
●Lave sempre as mãos depois de
manusear o suporte, terminais e
outros componentes relacionados
com a bateria de 12 volts.
●Não permita que as crianças se
aproximem da bateria de 12 volts.
■Depois de recarregar a bateria de
12 volts
Leve o seu veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa-
rador da sua confiança, o mais rapi-
damente possível para que este
inspecione a bateria de 12 volts.
Se a bateria de 12 volts estiver dete-
riorada, a sua utilização contínua
pode provocar a emissão de um gás
fétido, que pode ser prejudicial para a
saúde dos passageiros.
■Quando substituir a bateria de 12
volts
●Para informações sobre a substitui-
ção da bateria de 12 volts contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
●Após substituição, prenda o tubo
de escape e o taco do furo do res-
piro ao furo do respiro da bateria de
12 volts. Se este não for devida-
mente instalado, pode ocorrer uma
fuga de gás (hidrogénio) para o
interior do veículo. Consequente-
mente, existe perigo de ignição de
gás e de explosão.
ATENÇÃO
■Quando manusear os cabos da
bateria auxiliar
Quando ligar os cabos da bateria auxi-
liar certifique-se que estes não ficam
presos na ventoinha de refrigeração, etc
pM_RAV4-HV_OM_OM42D32PT.book Page 575 Wednesday, January 27, 2021 6:28 PM

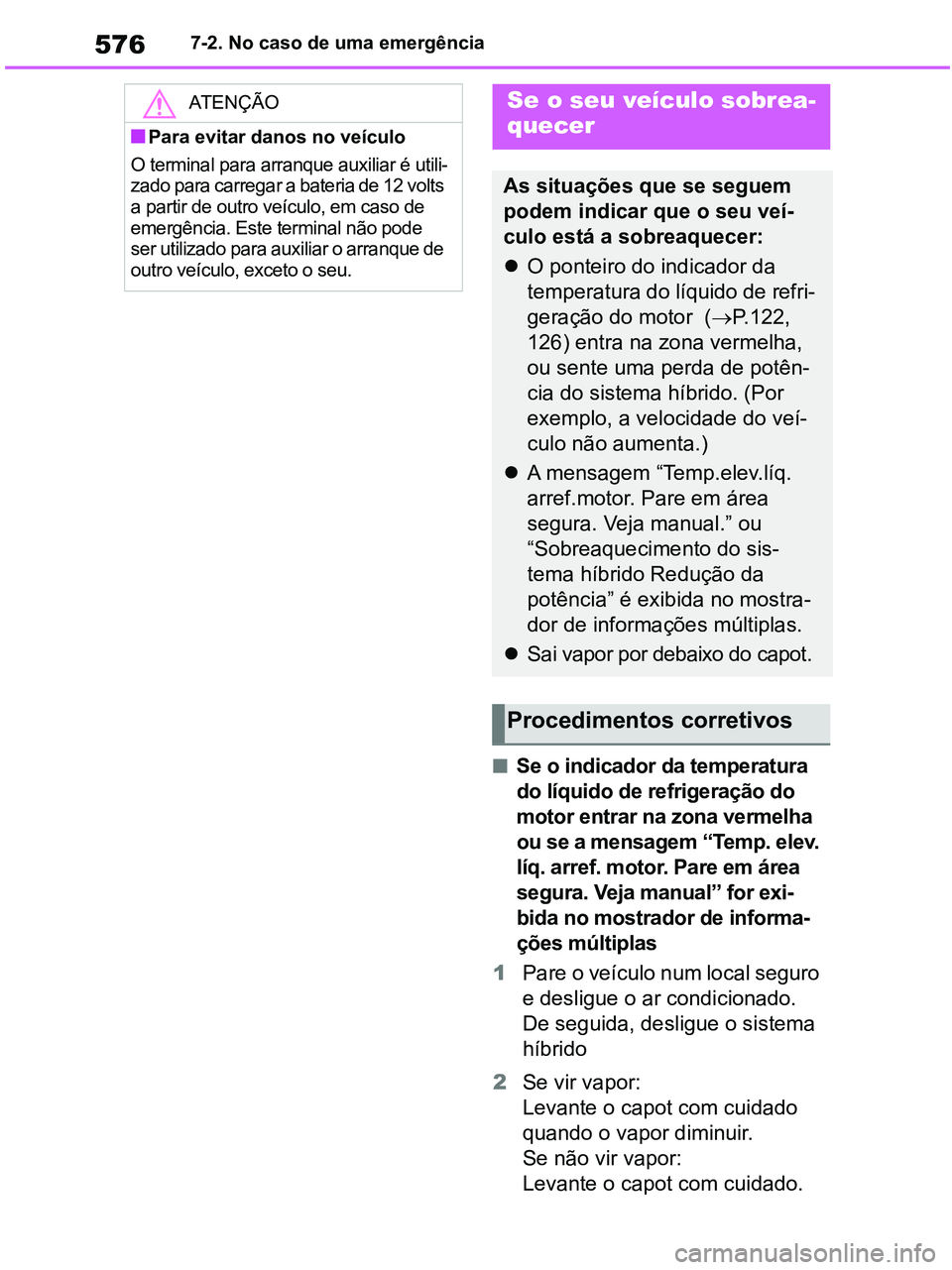

5767-2. No caso de uma emergência
■Se o indicador da temperatura
do líquido de refrigeração do
motor entrar na zona vermelha
ou se a mensagem “Temp. elev.
líq. arref. motor. Pare em área
segura. Veja manual” for exi-
bida no mostrador de informa-
ções múltiplas
1Pare o veículo num local seguro
e desligue o ar condicionado.
De seguida, desligue o sistema
híbrido
2Se vir vapor:
Levante o capot com cuidado
quando o vapor diminuir.
Se não vir vapor:
Levante o capot com cuidado.
ATENÇÃO
■Para evitar danos no veículo
O terminal para arranque auxiliar é utili-
zado para carregar a bateria de 12 volts
a partir de outro veículo, em caso de
emergência. Este terminal não pode
ser utilizado para auxiliar o arranque de
outro veículo, exceto o seu.
Se o seu veículo sobrea-
quecer
As situações que se seguem
podem indicar que o seu veí-
culo está a sobreaquecer:
O ponteiro do indicador da
temperatura do líquido de refri-
geração do motor (P.122,
126) entra na zona vermelha,
ou sente uma perda de potên-
cia do sistema híbrido. (Por
exemplo, a velocidade do veí-
culo não aumenta.)
A mensagem “Temp.elev.líq.
arref.motor. Pare em área
segura. Veja manual.” ou
“Sobreaquecimento do sis-
tema híbrido Redução da
potência” é exibida no mostra-
dor de informações múltiplas.
Sai vapor por debaixo do capot.
Procedimentos corretivos
pM_RAV4-HV_OM_OM42D32PT.book Page 576 Wednesday, January 27, 2021 6:28 PM
