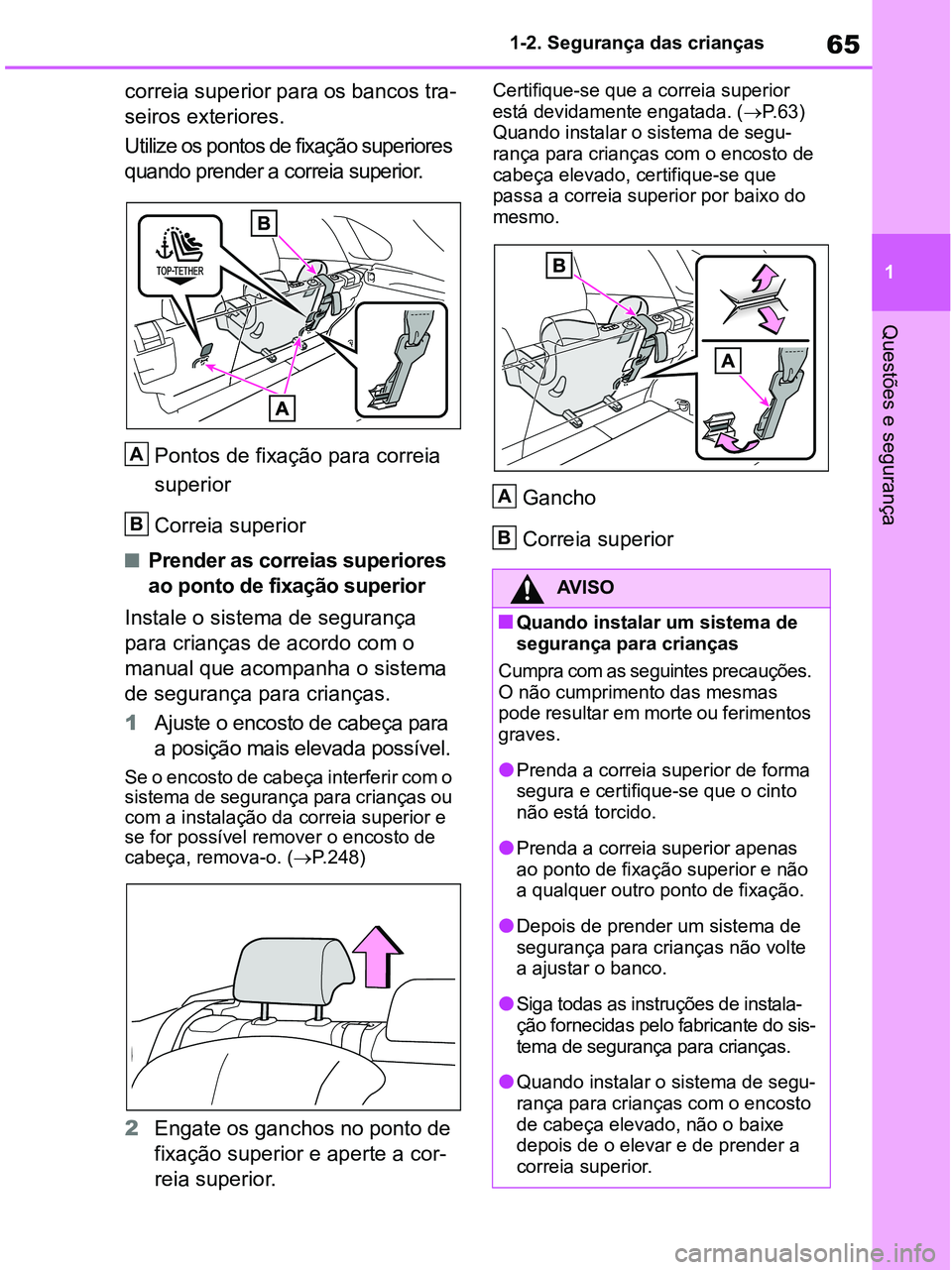

2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

65
1 1-2. Segurança das crianças
Questões e segurança
correia superior para os bancos tra-
seiros exteriores.
Utilize os pontos de fixação superiores
quando prender a correia superior.
Pontos de fixação para correia
superior
Correia superior
■Prender as correias superiores
ao ponto de fixação superior
Instale o sistema de segurança
para crianças de acordo com o
manual que acompanha o sistema
de segurança para crianças.
1Ajuste o encosto de cabeça para
a posição mais elevada possível.
Se o encosto de cabeça interferir com o
sistema de segurança para crianças ou
com a instalação da correia superior e
se for possível remover o encosto de
cabeça, remova-o. (P.248)
2Engate os ganchos no ponto de
fixação superior e aperte a cor-
reia superior.
Certifique-se que a correia superior
está devidamente engatada. (P. 6 3 )
Quando instalar o sistema de segu-
rança para crianças com o encosto de
cabeça elevado, certifique-se que
passa a correia superior por baixo do
mesmo.
Gancho
Correia superior
A
B
AV I S O
■Quando instalar um sistema de
segurança para crianças
Cumpra com as seguintes precauções.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
●Prenda a correia superior de forma
segura e certifique-se que o cinto
não está torcido.
●Prenda a correia superior apenas
ao ponto de fixação superior e não
a qualquer outro ponto de fixação.
●Depois de prender um sistema de
segurança para crianças não volte
a ajustar o banco.
●Siga todas as instruções de instala-
ção fornecidas pelo fabricante do sis-
tema de segurança para crianças.
●Quando instalar o sistema de segu-
rança para crianças com o encosto
de cabeça elevado, não o baixe
depois de o elevar e de prender a
correia superior.
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 65 Wednesday, January 27, 2021 6:28 PM

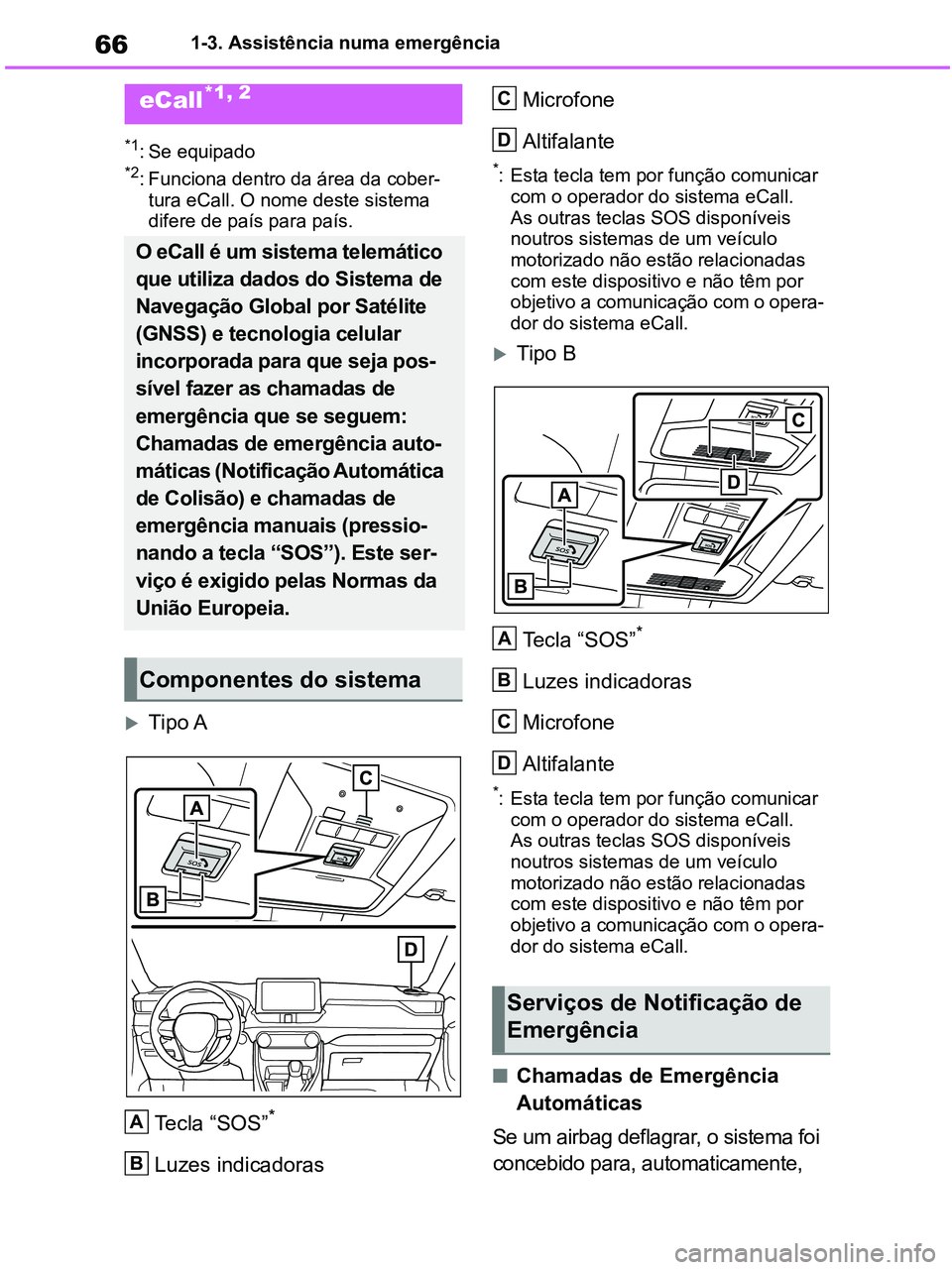

661-3. Assistência numa emergência
1-3.Emergency assistance
*1: Se equipado*2: Funciona dentro da área da cober-
tura eCall. O nome deste sistema
difere de país para país.
Tipo A
Tecla “SOS”
*
Luzes indicadorasMicrofone
Altifalante
*: Esta tecla tem por função comunicar
com o operador do sistema eCall.
As outras teclas SOS disponíveis
noutros sistemas de um veículo
motorizado não estão relacionadas
com este dispositivo e não têm por
objetivo a comunicação com o opera-
dor do sistema eCall.
Tipo B
Tecla “SOS”
*
Luzes indicadoras
Microfone
Altifalante
*: Esta tecla tem por função comunicar
com o operador do sistema eCall.
As outras teclas SOS disponíveis
noutros sistemas de um veículo
motorizado não estão relacionadas
com este dispositivo e não têm por
objetivo a comunicação com o opera-
dor do sistema eCall.
■Chamadas de Emergência
Automáticas
Se um airbag deflagrar, o sistema foi
concebido para, automaticamente,
eCall*1, 2
O eCall é um sistema telemático
que utiliza dados do Sistema de
Navegação Global por Satélite
(GNSS) e tecnologia celular
incorporada para que seja pos-
sível fazer as chamadas de
emergência que se seguem:
Chamadas de emergência auto-
máticas (Notificação Automática
de Colisão) e chamadas de
emergência manuais (pressio-
nando a tecla “SOS”). Este ser-
viço é exigido pelas Normas da
União Europeia.
Componentes do sistema
A
B
6HUYLoRVGH1RWLILFDomRGH
(PHUJrQFLD
C
D
A
B
C
D
pM_RAV4-HV_OM_OM42D32PT.book Page 66 Wednesday, January 27, 2021 6:28 PM

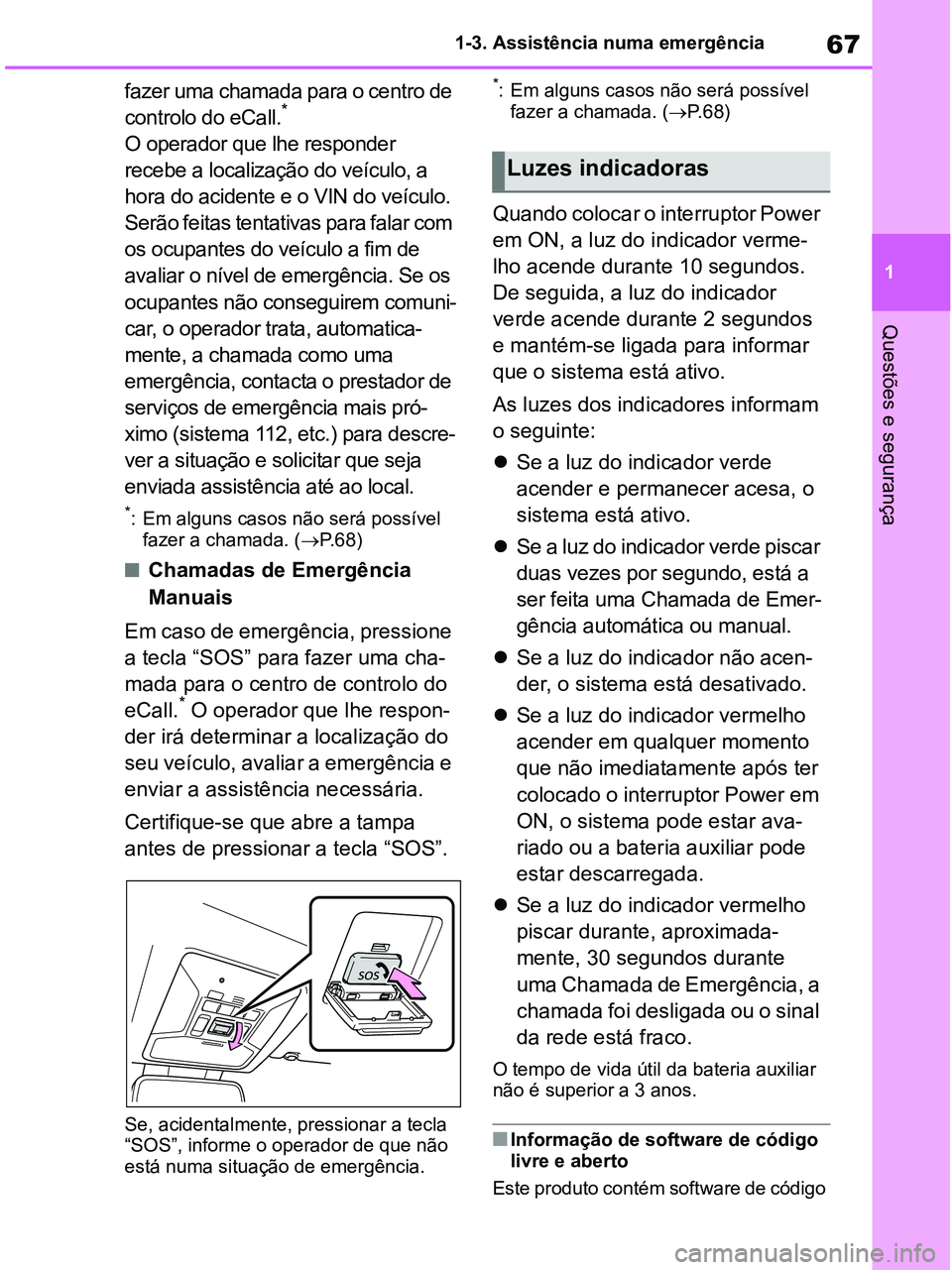

67
1 1-3. Assistência numa emergência
Questões e segurança
fazer uma chamada para o centro de
controlo do eCall.*
O operador que lhe responder
recebe a localização do veículo, a
hora do acidente e o VIN do veículo.
Serão feitas tentativas para falar com
os ocupantes do veículo a fim de
avaliar o nível de emergência. Se os
ocupantes não conseguirem comuni-
car, o operador trata, automatica-
mente, a chamada como uma
emergência, contacta o prestador de
serviços de emergência mais pró-
ximo (sistema 112, etc.) para descre-
ver a situação e solicitar que seja
enviada assistência até ao local.
*: Em alguns casos não será possível
fazer a chamada. (P. 6 8 )
■Chamadas de Emergência
Manuais
Em caso de emergência, pressione
a tecla “SOS” para fazer uma cha-
mada para o centro de controlo do
eCall.
* O operador que lhe respon-
der irá determinar a localização do
seu veículo, avaliar a emergência e
enviar a assistência necessária.
Certifique-se que abre a tampa
antes de pressionar a tecla “SOS”.
Se, acidentalmente, pressionar a tecla
“SOS”, informe o operador de que não
está numa situação de emergência.
*: Em alguns casos não será possível
fazer a chamada. (P.68)
Quando colocar o interruptor Power
em ON, a luz do indicador verme-
lho acende durante 10 segundos.
De seguida, a luz do indicador
verde acende durante 2 segundos
e mantém-se ligada para informar
que o sistema está ativo.
As luzes dos indicadores informam
o seguinte:
Se a luz do indicador verde
acender e permanecer acesa, o
sistema está ativo.
Se a luz do indicador verde piscar
duas vezes por segundo, está a
ser feita uma Chamada de Emer-
gência automática ou manual.
Se a luz do indicador não acen-
der, o sistema está desativado.
Se a luz do indicador vermelho
acender em qualquer momento
que não imediatamente após ter
colocado o interruptor Power em
ON, o sistema pode estar ava-
riado ou a bateria auxiliar pode
estar descarregada.
Se a luz do indicador vermelho
piscar durante, aproximada-
mente, 30 segundos durante
uma Chamada de Emergência, a
chamada foi desligada ou o sinal
da rede está fraco.
O tempo de vida útil da bateria auxiliar
não é superior a 3 anos.
■Informação de software de código
livre e aberto
Este produto contém software de código
Luzes indicadoras
pM_RAV4-HV_OM_OM42D32PT.book Page 67 Wednesday, January 27, 2021 6:28 PM

681-3. Assistência numa emergência
livre e aberto (FOSS).
A informação da licença e/ou código do
FOSS pode ser encontrada no seguinte
URL:
http://www.opensourceautomotive.com/
dcm/toyota/
AV I S O
■Quando não conseguir fazer a
Chamada de Emergência
●Pode não ser possível fazer cha-
madas de emergência nas situa-
ções que se seguem. Nestes
casos, comunique com o prestador
de serviços de emergência (sis-
tema 112, etc.) através de outros
meios, tais como telefones públicos
próximos.
• Mesmo que o veículo esteja numa
área com serviço de rede para tele-
móveis, poderá ser difícil ligar para
o centro de controlo do eCall, se a
receção for fraca ou a linha estiver
ocupada. Nestes casos, mesmo
que o sistema tente ligar para o
centro de controlo do eCall, poderá
não ser possível fazer chamadas
de emergência nem contactar os
serviços de emergência.
• Quando o veículo estiver numa
área sem rede, não é possível fazer
chamadas de emergência.
• Quando qualquer equipamento rela-
cionado (tal como o painel da tecla
“SOS”, luzes indicadoras, microfone,
altifalante, DCM, antena ou qualquer
cabo que ligue o equipamento) esti-
ver avariado, danificado ou partido,
não será possível fazer uma Cha-
mada de Emergência.
• Durante uma chamada de emergên-
cia, o sistema faz várias tentativas
repetidas para ligar para o centro de
controlo do eCall. No entanto, se não
for possível ligar para o centro de
controlo do eCall devido a fraca rece-
ção das ondas de rádio, o sistema
poderá não conseguir estabelecer
ligação com a rede do telemóvel e a
chamada poderá ser interrompida
mesmo antes de ser iniciada. A luz
do indicador vermelho pisca durante,
aproximadamente, 30 segundos
para indicar esta desconexão.
●Se a voltagem da bateria diminuir
ou a bateria estiver desligada, o
sistema poderá não conseguir esta-
belecer ligação com o centro de
controlo do eCall.
●O sistema de Chamada de Emer-
gência poderá não funcionar fora
da zona europeia, dependendo da
disponibilidade das infraestruturas
do país.
■Quando o sistema de Chamada
de Emergência for substituído
por um novo
O sistema de Chamadas de Emergên-
cia tem de ser registado. Contacte o
seu concessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
■Para a sua segurança
●Conduza com segurança.
A função deste sistema é auxiliá-lo a
fazer uma Chamada de Emergência
em caso de acidente, tal como um
acidente de viação ou uma emergên-
cia médica. Contudo, este sistema,
por si só, não protege o condutor
nem os passageiros. Conduza com
precaução, utilize sempre o seu cinto
de segurança e obrigue a que todos
os passageiros utilizem sempre os
respetivos cintos de segurança para
sua proteção.
●Em situação de emergência, dê
prioridade à vida.
●Se sentir cheiro a queimado ou
outro odor invulgar, saia imediata-
mente do veículo e dirija-se para
um local seguro.
pM_RAV4-HV_OM_OM42D32PT.book Page 68 Wednesday, January 27, 2021 6:28 PM

69
1 1-3. Assistência numa emergência
Questões e segurança
AV I S O
●Se os airbags deflagrarem numa
situação normal, o sistema efetua
uma chamada de emergência. O
sistema também efetua uma cha-
mada de emergência quando
embatem na traseira do veículo ou
se o veículo capotar, mesmo que
os airbags não deflagrem.
●Por questões de segurança, não
faça Chamadas de Emergência
enquanto conduz.
Se fizer uma chamada enquanto
conduz pode não utilizar o volante da
direção devidamente, o que pode
provocar um acidente inesperado.
Pare o veículo e verifique a segu-
rança do local antes de efetuar a
Chamada de Emergência.
●Quando mudar fusíveis, por favor
utilize fusíveis adequados. A utiliza-
ção de outros fusíveis pode causar
ignição ou fumo no circuito, o que
pode provocar um incêndio.
●Se utilizar o sistema enquanto exis-
tir fumo ou um odor fora do normal,
pode causar um incêndio. Pare de
utilizar o sistema imediatamente e
dirija-se a um concessionário
Toyota autorizado, reparador
Toyota autorizado, ou a qualquer
reparador da sua confiança.
ATENÇÃO
■Para evitar danos
Não derrame nenhum líquido sobre a
tecla “SOS” no painel, etc. nem per-
mita que lhe seja aplicado qualquer
tipo de impacto.
■Se a tecla do painel “SOS”, altifa-
lante ou microfone avariar
durante uma Chamada de Emer-
gência ou uma verificação
manual
Pode não ser possível fazer chamadas
de emergência, confirmar o estado do
sistema nem comunicar com o opera-
dor do centro de controlo do eCall. Se
nenhum do equipamento acima des-
crito estiver danificado, dirija-se a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança.
pM_RAV4-HV_OM_OM42D32PT.book Page 69 Wednesday, January 27, 2021 6:28 PM

701-3. Assistência numa emergência

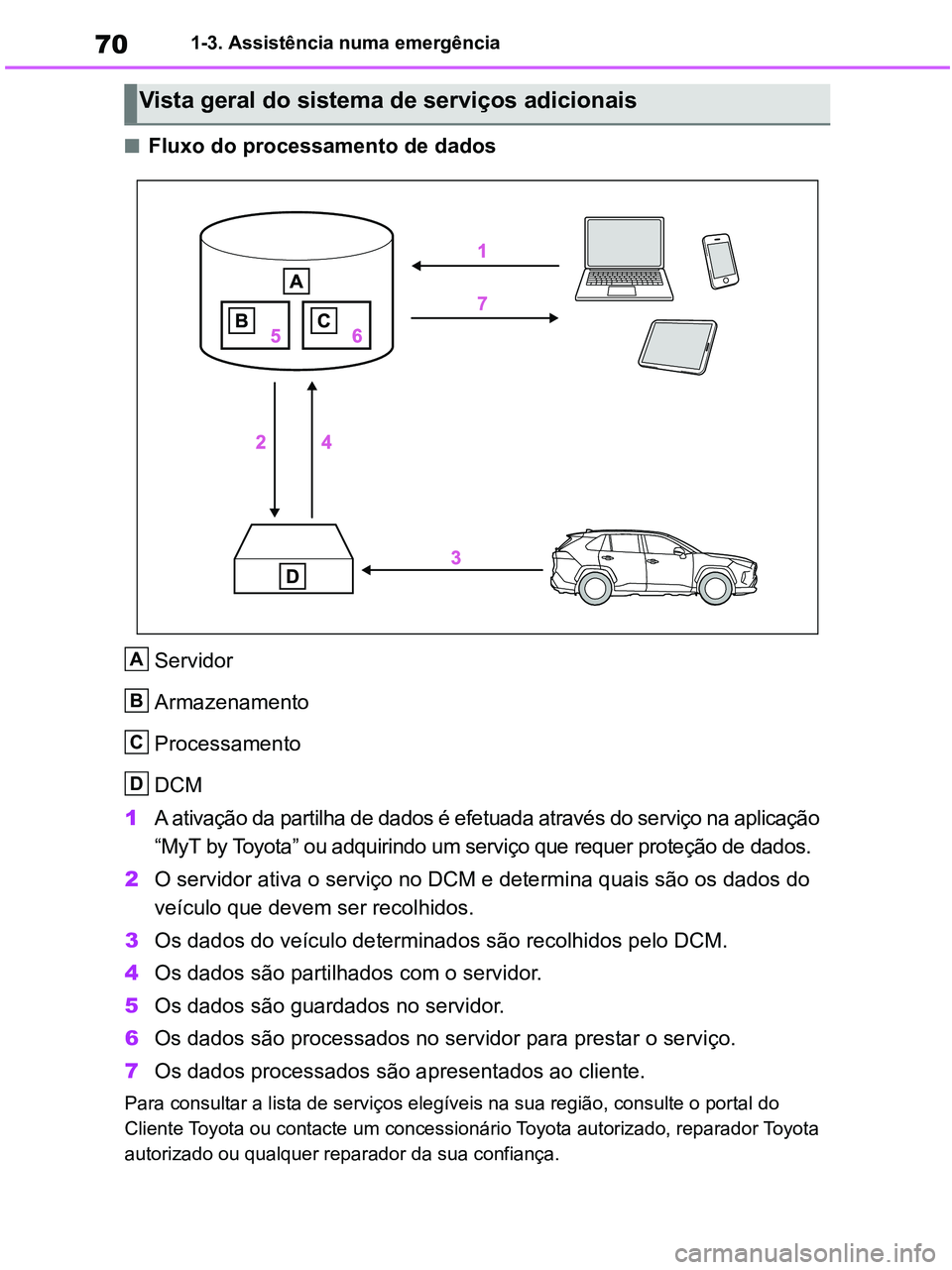

■Fluxo do processamento de dados
Servidor
Armazenamento
Processamento
DCM
1A ativação da partilha de dados é efetuada através do serviço na aplicação
“MyT by Toyota” ou adquirindo um serviço que requer proteção de dados.
2O servidor ativa o serviço no DCM e determina quais são os dados do
veículo que devem ser recolhidos.
3Os dados do veículo determinados são recolhidos pelo DCM.
4Os dados são partilhados com o servidor.
5Os dados são guardados no servidor.
6Os dados são processados no servidor para prestar o serviço.
7Os dados processados são apresentados ao cliente.
Para consultar a lista de serviços elegíveis na sua região, consulte o portal do
Cliente Toyota ou contacte um concessionário Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da sua confiança.
Vista geral do sistema de serviços adicionais
A
B
C
D
pM_RAV4-HV_OM_OM42D32PT.book Page 70 Wednesday, January 27, 2021 6:28 PM

71
1 1-3. Assistência numa emergência
Questões e segurança
Regulamento de implementação
Regulamento de implementação, Anexo 1 Parte 3,
Informação para o utilizadorConformidade
1. DESCRIÇÃO DO SISTEMA ECALL NO VEÍCULO
1.1.
Visão geral do sistema eCall integrado no veí-
culo, baseado no 112, seu funcionamento e
características
O
1.2.O serviço eCall, baseado no 112, é um serviço
público de interesse geral e é gratuito.O
1.3.
O sistema eCall integrado no veículo, baseado
no 112, por defeito está sempre ativado. Em
caso de acidente grave, este sistema é ativado
automaticamente pelos sensores integrados no
veículo. Também será acionado automatica-
mente quando o veículo estiver equipado com
um sistema TPS caso este não funcione em
caso de acidente grave.
O
1.4.
O sistema eCall integrado no veículo, baseado
no 112, também pode ser acionado manual-
mente, se necessário. Instruções para ativação
manual do sistema.
O
1.5.
No caso de uma falha crítica do sistema que
desative o sistema eCall integrado no veículo,
baseado no 112, os ocupantes do veículo são
advertidos com o aviso que se segue.
O
pM_RAV4-HV_OM_OM42D32PT.book Page 71 Wednesday, January 27, 2021 6:28 PM

721-3. Assistência numa emergência
2. INFORMAÇÃO SOBRE O TRATAMENTO DE DADOS
2.1.
Qualquer tratamento de dados pessoais feito
através do sistema eCall integrado no veículo,
baseado no 112, deve cumprir com as normas
de proteção de dados pessoais previstas nas
Diretivas 95/46/EC e 2002/58/EC e, sobretudo,
ter em consideração a necessidade de proteger
os interesses vitais das pessoas, em conformi-
dade com a alínea d) do artigo 7.º da Diretiva
95/46/EC.
O
2.2.
O processamento de tais dados é estritamente
limitado à finalidade da chamada eCall para o
número de emergência único europeu 112.
O
2.3. Tipos de dados e seus destinatários
2.3.1.
O sistema eCall integrado no veículo, baseado
no 112, pode recolher e processar apenas os
seguintes dados: Número de Identificação do
Veículo, Tipo de Veículo (veículo de passageiros
ou veículo comercial ligeiro), Tipo de propulsão
(gasolina/gasóleo/GNC/GPL/elétrico/hidrogé-
nio), últimos três locais onde veículo esteve e
orientação da viagem, registo da ativação auto-
mática do sistema, bem como data e hora, assim
como quaisquer dados adicionais (se aplicável).
O
2.3.2.
Os destinatários dos dados tratados pelo sis-
tema eCall integrado no veículo, baseado no
112, são os postos de atendimento de segurança
pública designados pelas respetivas autoridades
públicas do país em cujo território estão localiza-
dos, para receber e tratar eCalls em primeiro
lugar no número único europeu de emergência
112. Para mais informações (se aplicável):
O
Regulamento de implementação, Anexo 1 Parte 3,
Informação para o utilizadorConformidade
pM_RAV4-HV_OM_OM42D32PT.book Page 72 Wednesday, January 27, 2021 6:28 PM
