2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

137
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
tância e tempo total) podem ser
visualizados verticalmente.
A informação visualizada altera de
acordo com a configuração “Tipo
inf. cond.” (desde que o sistema foi
colocado em funcionamento ou
entre redefinições). (P.137)
Utilize a informação apresentada ape-
nas como uma referência.
Os itens que se seguem serão exibidos.
“Viagem”
• “Velocidade média”: Apresenta a
média da velocidade do veículo
desde que o sistema híbrido foi colo-
cado em funcionamento.
*
• “Distância”: Apresenta a distância per-
corrida desde que o sistema híbrido foi
colocado em funcionamento.
*
• “Tempo total”: Apresenta o tempo
decorrido desde que o sistema híbrido
foi colocado em funcionamento.
*
*
: Estes itens são redefinidos sempre
que o sistema híbrido parar.
“Total”
• “Velocidade média”: Apresenta a
média da velocidade do veículo desde
que o mostrador foi redefinido.
*
• “Distância”: Apresenta a distância
percorrida desde que o mostrador foi
redefinido.
*
• “Tempo total”: Apresenta o tempo
decorrido desde que o mostrador foi
redefinido.
*
*
: Para redefinir, visualize o item pre-
tendido e pressione e mantenha pre-
mido .
■Monitor de energia
P. 1 4 2
■Mostrador do sistema AWD
(modelos AWD)
Mostrador da orientação dos
pneus da frente
Apresenta a orientação e o movimento
do volante da direção através das alte-
rações dos pneus da frente.
Mostrador da distribuição de
binário
Apresenta o estado de cada roda em 6
etapas que vão de 0 a 5.
Mostrador da força G*
Apresenta a dimensão e orientação da
força G aplicada ao veículo através das
alterações de posição da esfera.
Curso máximo da força G*
Este item está associado ao mostrador
da força G e a trajetória do movimento
anterior da esfera é exibido.
Pressione e mantenha premido
para reiniciar o registo.
Mostrador da derrapagem das
rodas
Quando uma roda estiver a derrapar,
este ícone muda de cor e passa a piscar.
*: Este item só é visualizado quando
estiver no modo de condução “sport”
(desportivo).
As configurações do veículo e o
conteúdo exibido no ecrã podem
Mostrador das configurações
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32PT.book Page 137 Wednesday, January 27, 2021 6:28 PM

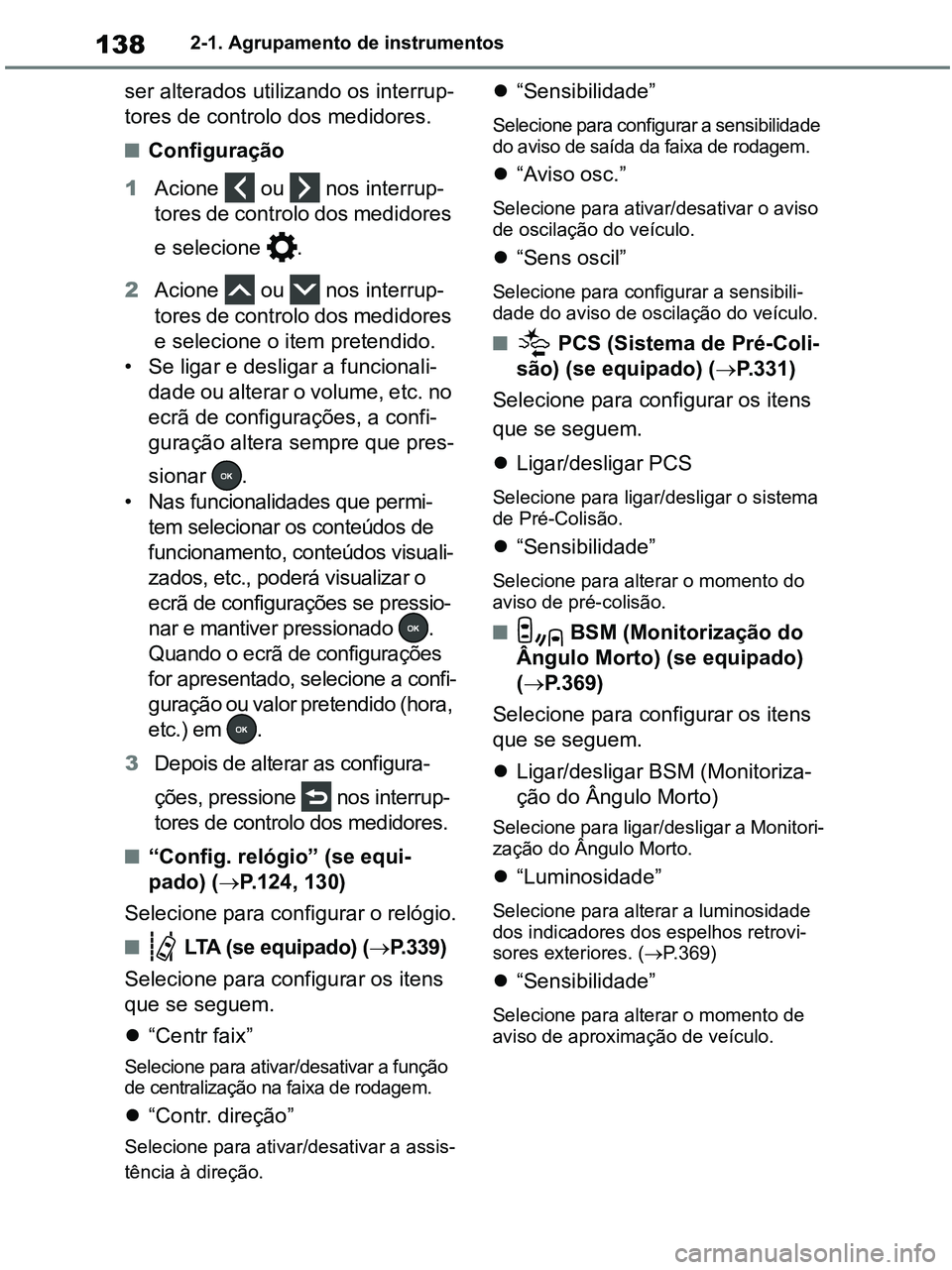

1382-1. Agrupamento de instrumentos
ser alterados utilizando os interrup-
tores de controlo dos medidores.
■Configuração
1Acione ou nos interrup-
tores de controlo dos medidores
e selecione .
2Acione ou nos interrup-
tores de controlo dos medidores
e selecione o item pretendido.
• Se ligar e desligar a funcionali-
dade ou alterar o volume, etc. no
ecrã de configurações, a confi-
guração altera sempre que pres-
sionar .
• Nas funcionalidades que permi-
tem selecionar os conteúdos de
funcionamento, conteúdos visuali-
zados, etc., poderá visualizar o
ecrã de configurações se pressio-
nar e mantiver pressionado .
Quando o ecrã de configurações
for apresentado, selecione a confi-
guração ou valor pretendido (hora,
etc.) em .
3Depois de alterar as configura-
ções, pressione nos interrup-
tores de controlo dos medidores.
■“Config. relógio” (se equi-
pado) (P.124, 130)
Selecione para configurar o relógio.
■ LTA (se equipado) (P.339)
Selecione para configurar os itens
que se seguem.
“Centr faix”
Selecione para ativar/desativar a função
de centralização na faixa de rodagem.
“Contr. direção”
Selecione para ativar/desativar a assis-
tência à direção.
“Sensibilidade”
Selecione para configurar a sensibilidade
do aviso de saída da faixa de rodagem.
“Aviso osc.”
Selecione para ativar/desativar o aviso
de oscilação do veículo.
“Sens oscil”
Selecione para configurar a sensibili-
dade do aviso de oscilação do veículo.
■ PCS (Sistema de Pré-Coli-
são) (se equipado) (P.331)
Selecione para configurar os itens
que se seguem.
Ligar/desligar PCS
Selecione para ligar/desligar o sistema
de Pré-Colisão.
“Sensibilidade”
Selecione para alterar o momento do
aviso de pré-colisão.
■ BSM (Monitorização do
Ângulo Morto) (se equipado)
(P.369)
Selecione para configurar os itens
que se seguem.
Ligar/desligar BSM (Monitoriza-
ção do Ângulo Morto)
Selecione para ligar/desligar a Monitori-
zação do Ângulo Morto.
“Luminosidade”
Selecione para alterar a luminosidade
dos indicadores dos espelhos retrovi-
sores exteriores. (P.369)
“Sensibilidade”
Selecione para alterar o momento de
aviso de aproximação de veículo.
pM_RAV4-HV_OM_OM42D32PT.book Page 138 Wednesday, January 27, 2021 6:28 PM

139
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
■ (Sensor Toyota de assis-
tência ao estacionamento) (se
equipado) (P.384)
Selecione para configurar os itens
que se seguem.
Ligar/desligar o sensor Toyota de
assistência ao estacionamento
Selecione para ligar/desligar o sensor
Toyota de assistência ao estacionamento.
“Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando o sensor
Toyota de assistência ao estaciona-
mento estiver em funcionamento.
■RCTA (Alerta de Tráfego Tra-
seiro) (se equipado) (P.369)
Ligar/desligar RCTA (Alerta de
Tráfego Traseiro)
Selecione para ligar/desligar o sistema
RCTA.
“Volume”
Selecione para alterar o volume do
sinal sonoro do RCTA.
■ PKSB (Travagem de
Apoio ao Estacionamento) (se
equipado) (P.392)
Selecione para ligar/desligar a Trava-
gem de Apoio ao Estacionamento.
■ RSA (Reconhecimento
de Sinais de Trânsito) (se equi-
pado) (P.348)
Selecione para configurar os itens
que se seguem.
Ligar/desligar o Reconhecimento
de Sinais de Trânsito
Selecione para ligar/desligar o sistema
RSA.
“Método notif.”
Selecione para alterar o método de notifi-
cação utilizado para avisar o condutor
quando o sistema identificar excesso de
velocidade, um sinal de proibição de
ultrapassagem ou de sentido proibido.
“Nível notif.”
Selecione para alterar o nível de notifi-
cação utilizado para avisar o condutor
quando o sistema identificar um sinal
de limite de velocidade.
■DRCC (RSA) (se equipado)
(P.360)
Selecione para ligar/desligar o con-
trolo dinâmico da velocidade de
cruzeiro com radar com reconheci-
mento de sinais de trânsito.
■ Configurações do veículo
 PBD (Porta da retaguarda
elétrica (se equipado) (P.183)
Selecione para configurar os itens que
se seguem.
• Configurações do sistema
Selecione para ligar/desligar o sistema
elétrico da porta da retaguarda.
• “Sensor de pé”
*
Selecione para ativar/desativar o sen-
sor ativado pelo movimento do pé.
• “Ajuste abertura”
Selecione a posição de abertura
quando a porta da retaguarda elétrica
estiver completamente aberta.
•“Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando a porta da
retaguarda elétrica for acionada.
*: Veículos com sistema mãos-livres de
abertura da porta da retaguarda elétrica
“TPWS” (Sistema de aviso da
pressão dos pneus) (se equi-
pado) (P.483)
• “Def. pressão”
Selecione para inicializar o sistema de
aviso da pressão dos pneus.
• “Mudar rodas”
Selecione para alterar o código ID do
sensor do sistema de aviso da pressão
dos pneus. Para ativar esta função,
terá de registar um segundo conjunto
pM_RAV4-HV_OM_OM42D32PT.book Page 139 Wednesday, January 27, 2021 6:28 PM

1402-1. Agrupamento de instrumentos
de códigos ID do sensor do sistema de
aviso da pressão dos pneus num con-
cessionário Toyota autorizado, repara-
dor Toyota autorizado ou em qualquer
reparador da sua confiança.
Para obter mais informações relaciona-
das com a alteração dos códigos ID
registados, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
■ Configurações
“Idioma”
Selecione para alterar o idioma no
mostrador de informações múltiplas.
“Unidade”
Selecione para alterar a unidade de
medida apresentada.
“Tipo de painel” (mostrador de 7”)
Selecione para alterar o modo de
visualização do velocímetro.
 (Indicador EV) (P. 8 0 )
Selecione ativar/desativar o indicador EV.
 (Configurações do mostrador
da informação de condução)
Selecione para configurar os itens que
se seguem.
• “Sist. híbrido”
Selecione para ativar/desativar o guia
de aceleração Eco. (P.134)
• “Consum. combustível”
Selecione para alterar o mostrador de
economia de combustível. (P.134)
 (Configurações áudio) (se
equipado)
Selecione para ativar/desativar o ecrã .
 (Configurações do mostra-
dor de informação do veículo)
• “Conteúdos exib”
Selecione para configurar os itens que se seguem.
“Monitor de energia”:
Selecione para ativar/desativar o moni-
tor de energia. (P.142)
AWD (Modelos AWD):
Selecione para ativar/desativar o mos-
trador do sistema AWD. (P.137)
• “Tipo inf. cond”
Selecione para alterar o mostrador do
tipo de informação de condução entre
viagem e total (P.136).
• “Info. condução”
Selecione para configurar os itens que
serão visualizados na parte superior e
inferior do ecrã de informação de con-
dução: média da velocidade, distância
e tempo total.
“Resumo viagem”
Selecione para configurar os itens
apresentados quando o interruptor
Power estiver desligado.
“Ecrã pop-up” (se equipado)
Selecione para ativar/desativar os mos-
tradores pop-up que se seguem e que
podem aparecer em determinadas
situações.
• Mostrador de orientação de interse-
ções do sistema associado ao sis-
tema de navegação (se equipado)
• Mostrador de chamada recebida do
sistema mãos-livres (se equipado)
• Funcionamento do áudio (se equipado)
• Funcionamento do volume (se equi-
pado)
• Controlo de voz (se equipado)
“MID OFF”
Será apresentado um ecrã em branco.
“Defin. padrão”
Selecione para redefinir as configura-
ções do mostrador do medidor.
■Suspensão do mostrador das con-
figurações
●Em algumas situações, o funciona-
mento do mostrador das configurações
pM_RAV4-HV_OM_OM42D32PT.book Page 140 Wednesday, January 27, 2021 6:28 PM

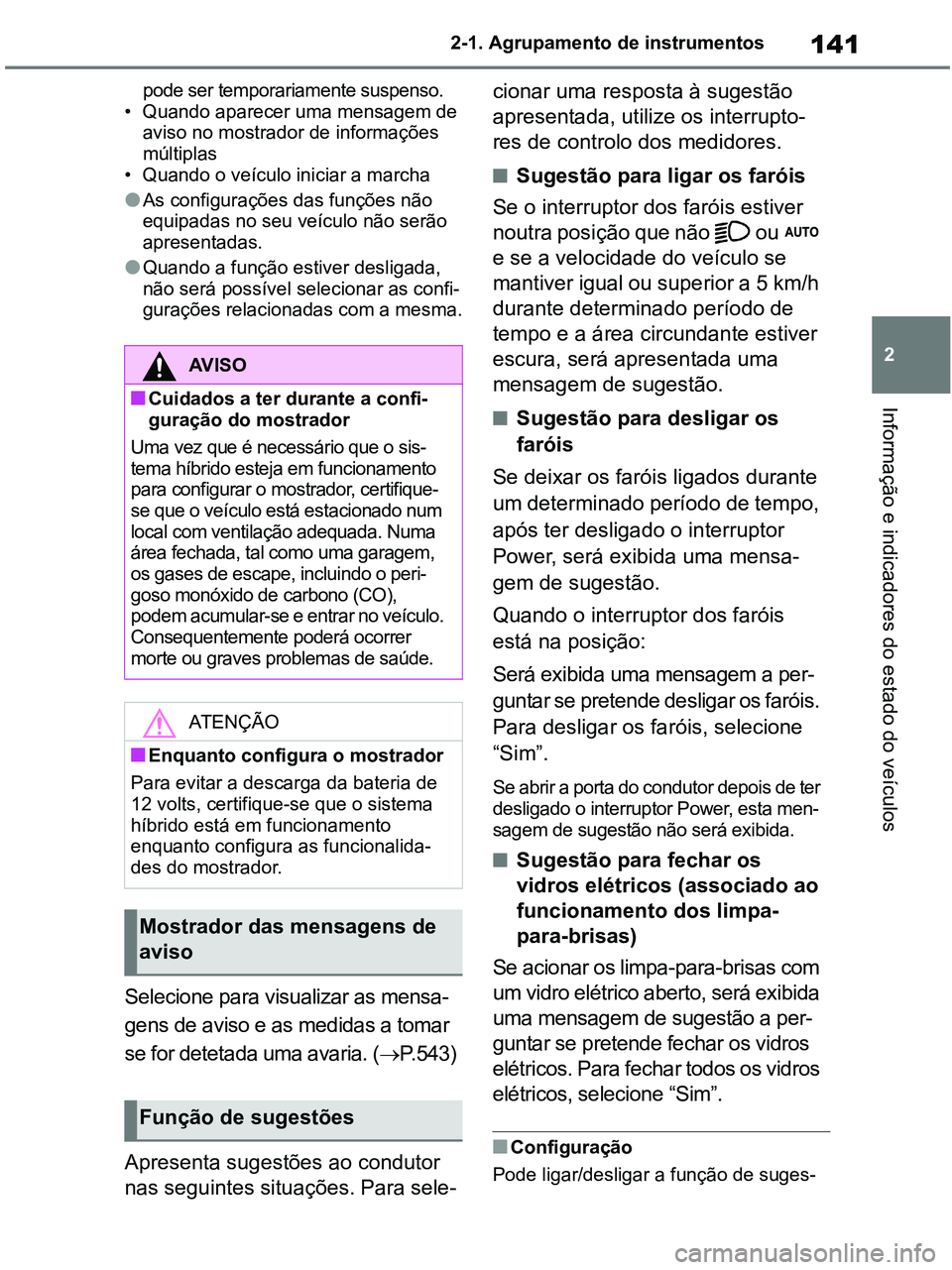

141
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
pode ser temporariamente suspenso.
• Quando aparecer uma mensagem de
aviso no mostrador de informações
múltiplas
• Quando o veículo iniciar a marcha
●As configurações das funções não
equipadas no seu veículo não serão
apresentadas.
●Quando a função estiver desligada,
não será possível selecionar as confi-
gurações relacionadas com a mesma.
Selecione para visualizar as mensa-
gens de aviso e as medidas a tomar
se for detetada uma avaria. (P.543)
Apresenta sugestões ao condutor
nas seguintes situações. Para sele-cionar uma resposta à sugestão
apresentada, utilize os interrupto-
res de controlo dos medidores.
■Sugestão para ligar os faróis
Se o interruptor dos faróis estiver
noutra posição que não ou
e se a velocidade do veículo se
mantiver igual ou superior a 5 km/h
durante determinado período de
tempo e a área circundante estiver
escura, será apresentada uma
mensagem de sugestão.
■Sugestão para desligar os
faróis
Se deixar os faróis ligados durante
um determinado período de tempo,
após ter desligado o interruptor
Power, será exibida uma mensa-
gem de sugestão.
Quando o interruptor dos faróis
está na posição:
Será exibida uma mensagem a per-
guntar se pretende desligar os faróis.
Para desligar os faróis, selecione
“Sim”.
Se abrir a porta do condutor depois de ter
desligado o interruptor Power, esta men-
sagem de sugestão não será exibida.
■Sugestão para fechar os
vidros elétricos (associado ao
funcionamento dos limpa-
para-brisas)
Se acionar os limpa-para-brisas com
um vidro elétrico aberto, será exibida
uma mensagem de sugestão a per-
guntar se pretende fechar os vidros
elétricos. Para fechar todos os vidros
elétricos, selecione “Sim”.
■Configuração
Pode ligar/desligar a função de suges-
AV I S O
■Cuidados a ter durante a confi-
guração do mostrador
Uma vez que é necessário que o sis-
tema híbrido esteja em funcionamento
para configurar o mostrador, certifique-
se que o veículo está estacionado num
local com ventilação adequada. Numa
área fechada, tal como uma garagem,
os gases de escape, incluindo o peri-
goso monóxido de carbono (CO),
podem acumular-se e entrar no veículo.
Consequentemente poderá ocorrer
morte ou graves problemas de saúde.
ATENÇÃO
■Enquanto configura o mostrador
Para evitar a descarga da bateria de
12 volts, certifique-se que o sistema
híbrido está em funcionamento
enquanto configura as funcionalida-
des do mostrador.
Mostrador das mensagens de
aviso
Função de sugestões
pM_RAV4-HV_OM_OM42D32PT.book Page 141 Wednesday, January 27, 2021 6:28 PM

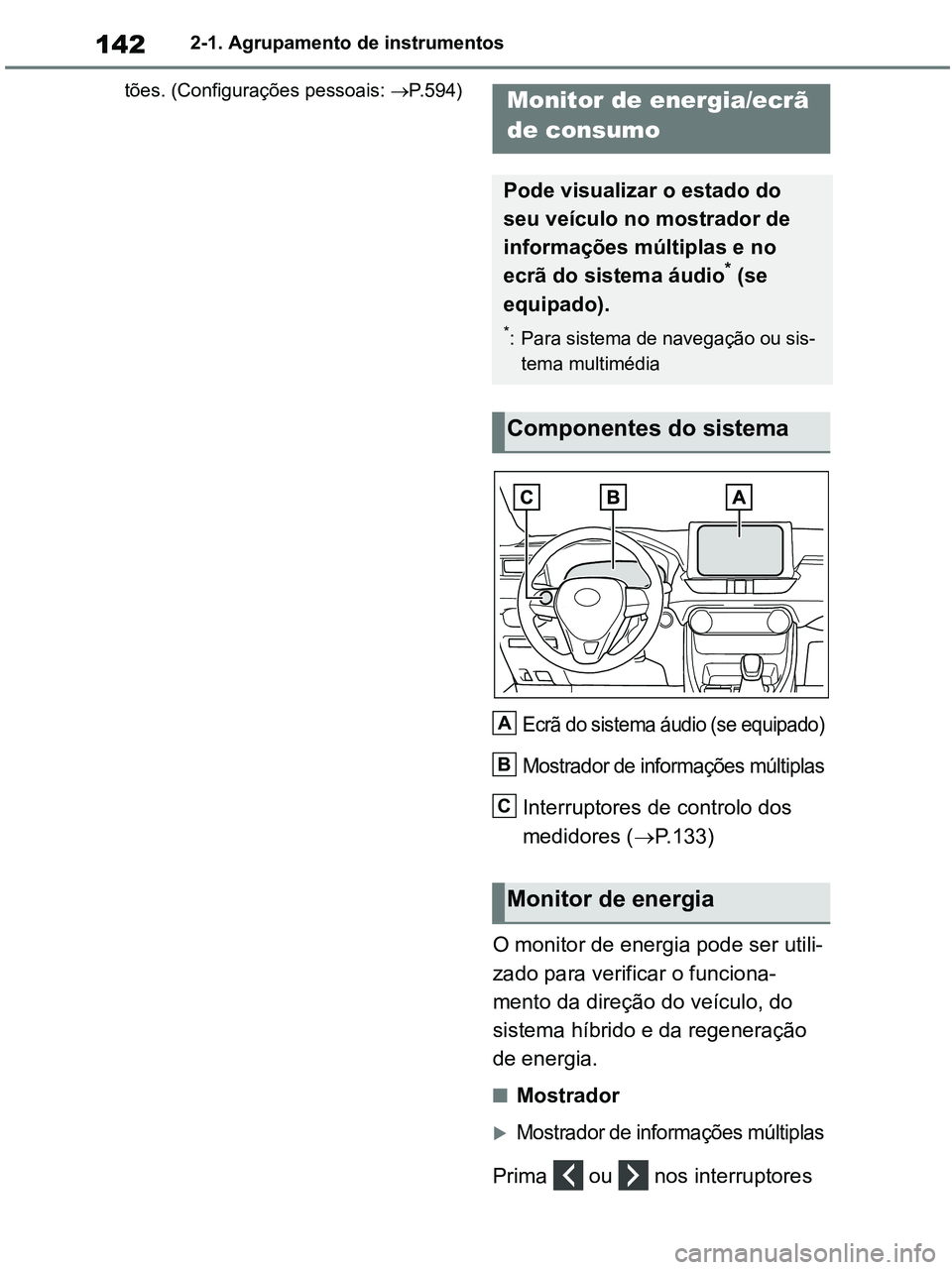

1422-1. Agrupamento de instrumentos
tões. (Configurações pessoais: P.594)
Ecrã do sistema áudio (se equipado)
Mostrador de informações múltiplas
Interruptores de controlo dos
medidores (P.133)
O monitor de energia pode ser utili-
zado para verificar o funciona-
mento da direção do veículo, do
sistema híbrido e da regeneração
de energia.
■Mostrador
Mostrador de informações múltiplas
Prima ou nos interruptores
Monitor de energia/ecrã
de consumo
Pode visualizar o estado do
seu veículo no mostrador de
informações múltiplas e no
ecrã do sistema áudio
* (se
equipado).
*: Para sistema de navegação ou sis-
tema multimédia
Componentes do sistema
Monitor de energia
A
B
C
pM_RAV4-HV_OM_OM42D32PT.book Page 142 Wednesday, January 27, 2021 6:28 PM

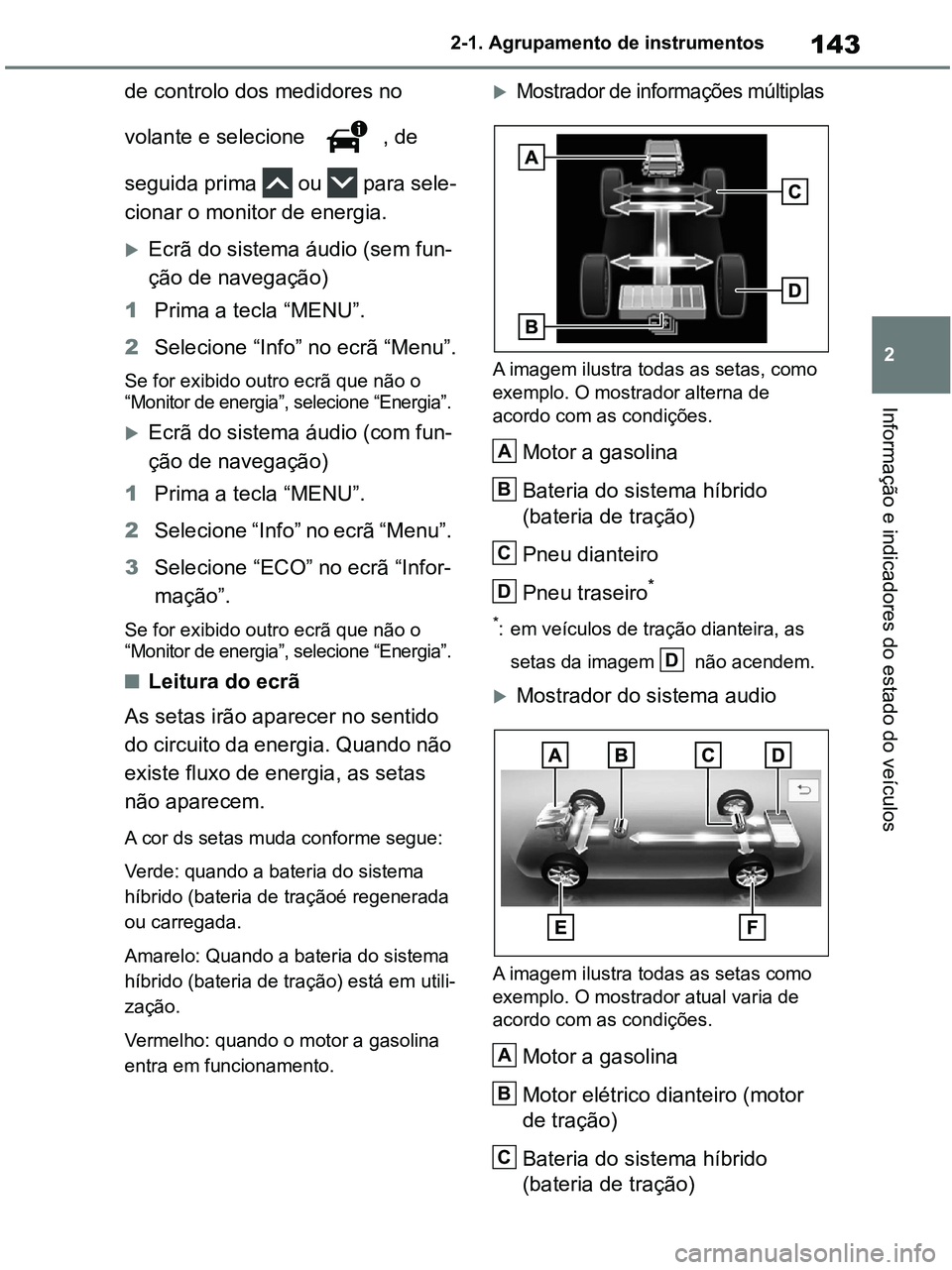

143
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
de controlo dos medidores no
volante e selecione , de
seguida prima ou para sele-
cionar o monitor de energia.
Ecrã do sistema áudio (sem fun-
ção de navegação)
1Prima a tecla “MENU”.
2Selecione “Info” no ecrã “Menu”.
Se for exibido outro ecrã que não o
“Monitor de energia”, selecione “Energia”.
Ecrã do sistema áudio (com fun-
ção de navegação)
1Prima a tecla “MENU”.
2Selecione “Info” no ecrã “Menu”.
3Selecione “ECO” no ecrã “Infor-
mação”.
Se for exibido outro ecrã que não o
“Monitor de energia”, selecione “Energia”.
■Leitura do ecrã
As setas irão aparecer no sentido
do circuito da energia. Quando não
existe fluxo de energia, as setas
não aparecem.
A cor ds setas muda conforme segue:
Verde: quando a bateria do sistema
híbrido (bateria de traçãoé regenerada
ou carregada.
Amarelo: Quando a bateria do sistema
híbrido (bateria de tração) está em utili-
zação.
Vermelho: quando o motor a gasolina
entra em funcionamento.
Mostrador de informações múltiplas
A imagem ilustra todas as setas, como
exemplo. O mostrador alterna de
acordo com as condições.
Motor a gasolina
Bateria do sistema híbrido
(bateria de tração)
Pneu dianteiro
Pneu traseiro
*
*: em veículos de tração dianteira, as
setas da imagem não acendem.
Mostrador do sistema audio
A imagem ilustra todas as setas como
exemplo. O mostrador atual varia de
acordo com as condições.
Motor a gasolina
Motor elétrico dianteiro (motor
de tração)
Bateria do sistema híbrido
(bateria de tração)
A
B
C
D
D
A
B
C
pM_RAV4-HV_OM_OM42D32PT.book Page 143 Wednesday, January 27, 2021 6:28 PM

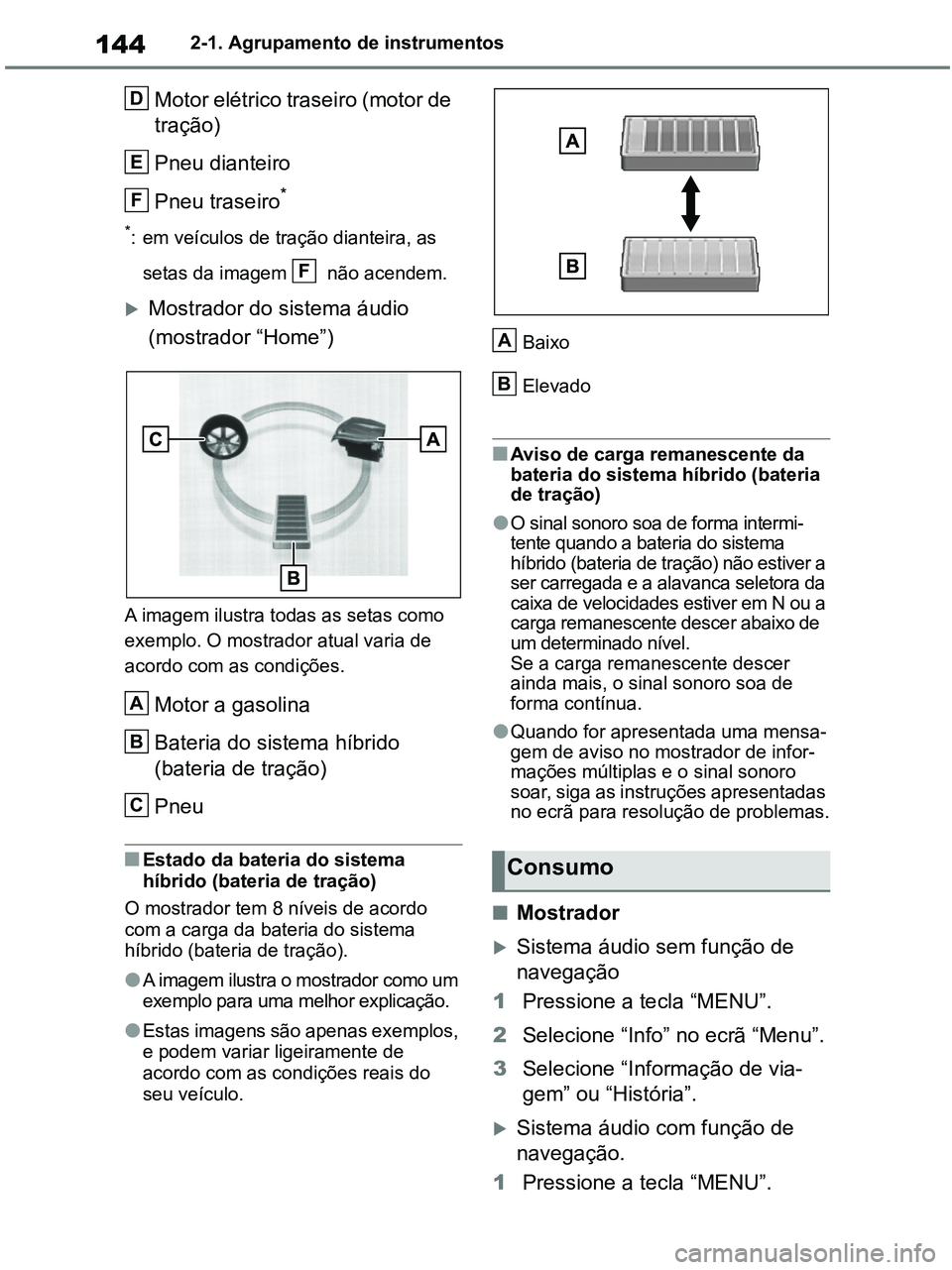

1442-1. Agrupamento de instrumentos
Motor elétrico traseiro (motor de
tração)
Pneu dianteiro
Pneu traseiro
*
*: em veículos de tração dianteira, as
setas da imagem não acendem.
Mostrador do sistema áudio
(mostrador “Home”)
A imagem ilustra todas as setas como
exemplo. O mostrador atual varia de
acordo com as condições.
Motor a gasolina
Bateria do sistema híbrido
(bateria de tração)
Pneu
■Estado da bateria do sistema
híbrido (bateria de tração)
O mostrador tem 8 níveis de acordo
com a carga da bateria do sistema
híbrido (bateria de tração).
●A imagem ilustra o mostrador como um
exemplo para uma melhor explicação.
●Estas imagens são apenas exemplos,
e podem variar ligeiramente de
acordo com as condições reais do
seu veículo.Baixo
Elevado
■Aviso de carga remanescente da
bateria do sistema híbrido (bateria
de tração)
●O sinal sonoro soa de forma intermi-
tente quando a bateria do sistema
híbrido (bateria de tração) não estiver a
ser carregada e a alavanca seletora da
caixa de velocidades estiver em N ou a
carga remanescente descer abaixo de
um determinado nível.
Se a carga remanescente descer
ainda mais, o sinal sonoro soa de
forma contínua.
●Quando for apresentada uma mensa-
gem de aviso no mostrador de infor-
mações múltiplas e o sinal sonoro
soar, siga as instruções apresentadas
no ecrã para resolução de problemas.
■Mostrador
Sistema áudio sem função de
navegação
1Pressione a tecla “MENU”.
2Selecione “Info” no ecrã “Menu”.
3Selecione “Informação de via-
gem” ou “História”.
Sistema áudio com função de
navegação.
1Pressione a tecla “MENU”.
D
E
F
F
A
B
C
Consumo
A
B
pM_RAV4-HV_OM_OM42D32PT.book Page 144 Wednesday, January 27, 2021 6:28 PM
